Принцип работы ЦЗ
Блок центрального замка соединен со всеми датчиками и проводами, поэтому является главным элементом системы безопасности; исполнительные устройства — по своей сути это двигатель постоянного тока, который связан с редуктором
Центральным замком обычно управляют с помощью двусторонней кнопки с тремя контактами — одним общим и двумя нормально-разомкнутыми.
Важно знать следующее. Найти такие провода относительно несложно при помощи пробника лампового. Электропривод Имеется несколько различающихся по конструкции видов электроприводов с тяговым усилием 2,5 — 6 кг.
Вместо этих компонентов могут использоваться сигнальные контакты
К37 — блок управления ЦЗ. Если же напряжение будет поступать на контакты отдельно, это никак не повлияет на функционирование устройств.
Это важно — иначе можете спалить сигнализацию или, что ещё хуже, какое-нибудь оборудование в авто. Если лампочка пробника погасла при закрытии или открытии, а затем опять загорелась, то пробник пересаживаем на минус и тыкаемся в тот же самый провод и опять управляем центральным замком. Плюс на одном проводе, минус на другом — моторчик в одну сторону закрутился, и двери закрылись, поменяли полярность — моторчик в другую сторону закрутился, и двери открылись. Сечение проводника должно быть не менее 0,75 квадрата.
В таком случае для поиска проводки пользуемся тем же пробником, не отключая при этом от питания стеклоподъемник и кнопку активации центрального замка. Для систем с силовыми выходами схема выглядит следующим образом: НР релейные контакты подключаются к плюсу, НЗ контакты игнорируются, общие контакты к управляющей проводке центрального замка. Чёрный кабель сирены коммутируется на корпус или на отрицательный полюс аккумулятора; красный проводок подсоедините к положительной клемме
Электропривод Имеется несколько различающихся по конструкции видов электроприводов с тяговым усилием 2,5 — 6 кг.
Вместо этих компонентов могут использоваться сигнальные контакты. К37 — блок управления ЦЗ
Если же напряжение будет поступать на контакты отдельно, это никак не повлияет на функционирование устройств.
Это важно — иначе можете спалить сигнализацию или, что ещё хуже, какое-нибудь оборудование в авто. Если лампочка пробника погасла при закрытии или открытии, а затем опять загорелась, то пробник пересаживаем на минус и тыкаемся в тот же самый провод и опять управляем центральным замком
Плюс на одном проводе, минус на другом — моторчик в одну сторону закрутился, и двери закрылись, поменяли полярность — моторчик в другую сторону закрутился, и двери открылись. Сечение проводника должно быть не менее 0,75 квадрата.
В таком случае для поиска проводки пользуемся тем же пробником, не отключая при этом от питания стеклоподъемник и кнопку активации центрального замка. Для систем с силовыми выходами схема выглядит следующим образом: НР релейные контакты подключаются к плюсу, НЗ контакты игнорируются, общие контакты к управляющей проводке центрального замка. Чёрный кабель сирены коммутируется на корпус или на отрицательный полюс аккумулятора; красный проводок подсоедините к положительной клемме.
Разновидности элементов ЦЗ
Общая схема подключения будет выглядеть следующим образом: общие выходы подводятся к управляющим проводам замка, НЗ-контакты и половина релейных катушек к плюсу, другая половина катушек — к основной проводке. С пассажирских актуаторов к блоку приходят два сигнальных провода бело-коричневый и коричневый. В незадействованном режиме на них небольшой положительный потенциал.
Управляющая кнопка в салоне может быть одна на двери водителя или на панели или две — на обоих передних дверцах. При установке сигнализации желательно избегать вмешательства в управляющие блоки центрального замка. Речь идет о контактах, расположенных посредине. Ток потребления обычного электропривода центрального замка может в пике достигать 5А. Рекомендации: Для самостоятельной установки больше подходят простые охранные системы с минимальным набором датчиков.
Еще статьи из рубрики Тюнинг. Принципиальная схема взята с руководства по ремонту и эксплуатации Opel Astra F. Для подключения к центральному замку нужно знать — какой именно тип центрального замка стоит на Вашем авто. На дверях машины и в крышке багажного отсека вмонтированы приводы, оснащенные выключателями, каждый на три контакта.
Установка сигнализации
Как подключить сигнализацию к центральному замку
Выявленный провод разрезают и подсоединяют к выходам автосигнализации. При осуществлении схемы возможно сделать беспрепятственную подачу импульсов от двери автомобиля к компрессору, передача будет выполнена посредством контактов реле. Так, когда авто поставлено на сигналку, активируется реле, что обеспечит размыкание общего вывода устройства с замкнутым элементом, из чего последует разрыв электроцепи управления от двери. После этого общий контакт смыкается с замкнутым компонентом, что повлечёт за собой запирание замка.
Пневматическая система инертна, что означает ожидание до трёх-четырёх секунд для закрытия запорных механизмов и контактных компонентов, которые переключаться на минус. По этой причине реле сигнализации необходимо удерживать до четырёх секунд с целью достижения импульса, иначе последует некорректная работа системы. Так, после перехода сигнализации в начальное положение, электроцепь между компрессором и управляющим проводом будет восстановлена, а в случае если замок не успел запереться, на проводе будет плюсовой импульс, то есть компрессор подаст команду открытия, что означает активацию защиты сигналки при незапертых дверях.
Что же делать?
Вспомните сначала, в каком месте автомобиля располагается блок замка центрального типа? Открытие и закрытие дверей осуществляется при использовании пульта дистанционного управления либо при нажатии на кнопку управления ЦЗ, попытайтесь также прислушаться, откуда раздаются звуки реле (должно быть слышно негромкое щёлканье). Если что-то вдруг произойдёт с вашим транспортным средством, на ваш мобильник сразу поступят звонки и текстовые сообщения. Обязательно воспользуйтесь полной версией сайта, зайдя в свой сервис. Приложение на смартфоне выкинет данные о текущем местоположении объекта, а также статус охранной системы ТС. Пользователь также сумеет узнать информацию за все дни, когда работала система.
Подобные реле располагаются всегда там, где находится блок ЦЗ. Внимательно взгляните на сам блок. Постарайтесь его разобрать, если сделать это будет не трудно. Изучите открывшуюся вашему взору картину, и вы сразу же обнаружите наличие одной или нескольких реле. Далее сделайте так, чтобы минус подался пробником прямиком на «ножки» реле. Сами реле эти располагаются в ЦЗ-блоке. Обычно, если попытка разобрать блок оказывается успешной, то вы заметите расположение внутри двух точек, и если вы попытаетесь подать на них минус, то произойдёт управление автомобильными дверцами. В эту область вам и представится возможность впаять сигнализационные проводки. Наличие диалогового кода может обеспечить стопроцентный уровень защиты устройства охранного типа от любых возможных способов перепрограммирования охранных систем машины. Использование узкополосного помехоустойчивого контакта является однозначным гарантом того, что сигнал будет обеспечен максимальной помехозащищённостью в условиях городской местности. В данном случае, система обладает настолько же протяжённой дистанцией действия, как и любые другие устройства подобного типа: в городской местности это расстояние обладает показателем максимальной протяжённости до трёх тысяч метров, а в обстановке прямонаправленного обзора это расстояние увеличивается до четырёх тысяч пятисот метров.
Можно ещё попытаться отыскать проводки, предназначенные для контроля центрального замка в водительской двери. Можно осуществить подачу минусов на дверные проводки.
Какие трудности могут возникнуть и как их преодолеть
Подключение сигнализации собственноручно автомобилистом без специальных навыков может повлечь ряд затруднений в процессе выполнения:
Выбор подключения охранного комплекса
Здесь важно учитывать тип сигналки, марку авто и точку установки головного блока. Для китайских автосигнализаций нередкое явление – отсутствие схематической инструкции подключения
В таком случае придётся определяться при помощи вольтметра, мультиметра либо пробника. Как вариант можно найти схему для сигналки из Китая на просторах сети интернет. Часто наши соотечественники, изрядно повозившись с поисками, выкладывают схемы, одна из которых подойдёт и для вашей сигнализации. Подключая систему без вреда для бортовой сети лучше отыскать электрическую схему своей машины, при помощи которой без труда найдутся точки соединения охранного комплекса к проводке центрального замка.
В процессе возможно появление препятствий в виде затруднения доступа к компонентам ЦЗ и оснащения.
При полном отсутствии даже минимальных навыков существует вероятность неправильно подключить элементы, что может стать причиной короткого замыкания и неисправности контактов замочного механизма и сигналки.
Простые сигнализации вполне возможно поставить и без специальных знаний, вооружившись при этом схемами подключения и набором инструментов. Сложные охранные системы с модулем GSM, запуском мотора с турбированным нагнетателем, подогрева и наличием прочих «плюшек» лучше подключать, прибегнув к помощи специалистов. Принудительно вмешиваться в управляющие модули ЦЗ при монтаже, делая впайки, допускается только в крайнем случае по необходимости. Возможно применение специальных блоков, позволяющих посредством CAN-шин подсоединить и настроить сигнализацию.
Процесс собственноручной установки охранной системы достаточно хлопотный, но при правильном подключении труды будут щедро вознаграждены в виде экономии приличных денежных средств, поскольку зачастую стоимость услуг специалиста достигает ценника самой сигнализации.
#Разновидности блоков#Реверсирование#С минусовой полярностью#С плюсовой полярностью#Сигнализация#Центральный замок
Схема с двумя датчиками
В том
случае, если у вас очень длинный коридор, да еще и с поворотами, приходится
ставить несколько датчиков вдоль стены.
Чтобы не
тянуть отдельное питания к каждому из них непосредственно от выключателя,
применяйте параллельную схему подключения.
Количество приборов здесь не ограничено. Как это работает? Например, зашли вы в начало коридора, сработал первый датчик, освещение загорелось. Вышли из его зоны, дошли до второго прибора — освещение продолжает гореть.
Зашли за
угол, где стоит третий датчик, его элементы замкнулись, лампочки по прежнему
горят. И только когда вы выйдете из зоны покрытия всех элементов, свет через
заданный промежуток погаснет.
Структура GSM сигнализации
Охранные сигнализации китайского производства с модулем GSM можно разделить на две группы:
- Проводные сигнализации
- Беспроводные системы
В первом случае охранные датчики подключаются к приёмно-контрольному прибору с помощью проводных линий, а в беспроводных системах контакт между датчиками и базовым блоком осуществляется по радиоканалу. Китайские производители представляют большую часть своей охранной продукции в виде готовых комплектов, куда входит полный набор комплектующих, предназначенных для самостоятельной установки.
Это стандартный минимальный набор, который подойдёт для дачи или небольшой квартиры. Для объектов большего размера, количество охраняемых зон и датчиков в них можно наращивать.
GSM сигнализация производства Китая внешне может выглядеть очень достойно. Красивый пластиковый корпус, наличие LCD-дисплея у многих моделей, а заявленные технические характеристики соответствуют самым жёстким требованиям. Кроме того очень низкая цена по сравнению с отечественными разработками. Именно такая стоимость охранных систем не может не настораживать.
Схемы для подключения
Представляем универсальную схему подключения. Схема подключения Несмотря на довольно трудоёмкий процесс установки автосигнализации своими руками, потраченные усилия не будут напрасны, ведь это позволит сэкономить неплохую сумму денег (чаще всего стоимость услуг профессионала приравнивается к цене самого комплекта сигнализации).
Кроме того, принесёт немало удовольствия тем, кто любит делать всё своими руками.
Подключение сигнализации к центральному замку занимает часть времени. Подключение автосигнализации к центральному замку (ЦЗ) выглядит непросто. Если известен тип замка на автомобиле, трудности отсутствуют. В статье ниже, опишем подключение сигнализаций к ЦЗ, различных исполнений.
Ghostex › Блог › Подключение сигналки к ЦЗ на Приоре-2/Гранте/Калина-2
Эта тема посвящается тем, у кого от сигналки глючит центральный замок (ЦЗ), то есть через раз или с десятой попытке открывает/закрывает замки. Проявляется эта проблема на последних приорах, гранте и калине-2 люкс, если на водительской двери стоит такой блок.
И на таких авто стоит такой «центральный блок кузовной электроники» (ЦБКЭ), который и глючит с замками.
Есть простое решение данной проблемы ЦЗ, но требует переподключения сигналки, наличие прямых рук, головы и паяльника.
1. Разбираем дверь и снимаем блок кнопок в водительской двери и разбираем его, это не сложно, нижняя крышка на защелках фиксируется, убираем ее и вынимаем плату. Вот она:
2. Нам нужна кнопка ЦЗ. Вот эта:
Берем 2 провода и припаиваем к ней.
И собираем блок назад, в корпусе делаем дырку для проводов.
3. Далее находим в двери 2 проложенных отдельно провода, они идут от сигналки и подключаются к коричневому
проводу в разрыв. Этоткоричневому провод идет от замка и до блока кнопок.
И так, находим место подключения и отсоединяем провода сигналки, а коричневый провод восстанавливаем.
А эти два провода от сигналки подключаем к тем двум проводам, выведенным из блока кнопок, и совершенно без разницы какой к какому.
4. Далее ищем саму сигналку и достаем ее. ЦЗ на всех сигналках един, только цвета проводов конечно разные, далее буду рассказывать на примере сигналок Старлайна, КГБ и Томагавка (с запуском или просто с обратной связью), так как у них провода почти одного цвета и мне удобнее с примером.
Работать будем с маленьким разъемом ЦЗ на 6 проводов, вставляется сюда:
А на других сигналках найдите 6 проводов ЦЗ, используя схему в инструкции.
Немного о контактах ЦЗ:
мы имеем из этих шести проводов: 2 — нормально замкнутых контакта, 2 — нормально разомкнутых и 2 контакта общих — это выхода на ЦЗ или сам привод.
У данных сигналок: — синий и зеленый общие выхода на ЦЗ; — сине-черный и зелено-черный нормально замкнутые контакты; — черно-красные или сине-красный и зелено-красный (или еще сине-белый и зелено-белый) нормально разомкнутые контакты.
5. Вот по этой схеме у Вас раньше был подключен ЦЗ.
Теперь мы уже коричневый провод подцепили, провода на кнопку переделали.
По этой схеме видно, что общие выхода (синий и зеленый) соединяются в один провод и идут в дверь на кнопки, их мы так оставляем без изменений.
Далее нам нужны на сигналке нормально разомкнутые контакты (черно-красные или сине-красный и зелено-красный), один из них подключается к массе, отключаем его от массы и соединяем нормально разомкнутые контакты вместе любым способом, так как они могут быть сильно укорочены за ненадобностью. И затем эти два объединенных провода (черно-красные или сине-красный и зелено-красный) соединяем со вторым проводом идущем в дверь, в данном случае с зелено-черным (это нормально замкнутый контакт на реле запирания), только откусив его от разъема сигналки.
Вот так должно получиться.
Таким образом, наша сигналка будет как бы нажимать на дверную кнопку ЦЗ.
Вот и все, одеть все разъемы и можно пробовать. Надеюсь кому то пригодится, удачи!
Внимание, есть недостаток этой переделки!
После переделки сигналка же как бы будет нажимать на кнопку ЦЗ, при постановки на охрану двери закроются, при снятии откроются, но минус вот где, если поставить на охрану двери закроются, и если еще раз поставить на охрану то уже двери откроются и выходит машина на охране, а двери открыты, поэтому следить чтоб один раз ставить на охрану, а так работать будет отлично.
Сейчас буду думать над корректировкой этого, в дальнейшем выложу исправление.
источник
Типы и виды актуаторов
Актуатор – это исполнительный механизм привода замка. Любой подобный механизм заключён в пластиковый корпус, а внутри него установлен электродвигатель. Двигатель снабжён двумя контактами, провода от которых выведены наружу.
Два силовых провода иногда дополнены двумя или тремя сигнальными шнурами, которые подключены к микропереключателям. Модуль, оснащённый такими опциями, обычно реализован по следующей схеме:
Сигнальных проводов может быть и 4-5, но суть здесь другая: эти кабели будут замкнуты, когда привод переведён в одно из фиксированных положений. А этих положений обычно два: полностью открыто, заперто.
Важно понять логику работы микрика: пока тяга не задвинута полностью, тумблер остаётся в положении «открыто». И наоборот: другое положение тумблер займёт, если стержень выдавлен до конца
Проще представить себе, что переключение происходит уже после остановки стержня. Больше тут добавить нечего.
Подключение микрика, встроенного в актуатор, предусмотрено лишь в некоторых моделях сигналок. И для всех дверей, кроме водительской, подходят двухпроводные приводы (без микропереключателей).
В любом случае один 5-проводной актуатор лучше купить. Кстати, сопротивление каждого двигателя равно 5-ти Омам (рассчитайте суммарную силу тока). Удачной покупки!
Разновидности блоков управления ЦЗ
Центральный замок устроен просто – единый блок управляет электромагнитами, установленными в дверях. Сам этот блок может находиться в передней двери (автомобили «Хонда»), но чаще он установлен под капотом. На рисунке показан внешний вид блока, применяемого в автомобилях «ВАЗ»:
К разъёму идут разные проводочки, в том числе питание и масса. Но всегда есть два провода, которые являются сигнальными.
Классификация блоков управления ЦЗ:
- Управление отрицательным импульсом. Замыкаем один из сигнальных проводов на массу – замки принудительно запираются. Замыкаем на массу второй провод – открываются;
- Управление положительным импульсом. То же, что «1», но подавать на каждый провод нужно «+12 В»;
- Управление переменной полярностью. Один из сигнальных контактов нужно замкнуть на массу, на второй подать «+12 В», и тогда замки откроются. Если полярность поменять – закроются. Но когда напряжение (0 либо 12 В) подают на каждый контакт в отдельности, не происходит ничего.
Перед выполнением работ неплохо бы узнать, какой тип управления используется блоком. Для случая «1» контрольку подключают к массе и проверяют провода по очереди. Если нужен положительный импульс (случай «2»), контрольку подцепляют уже к «плюсу». Используя этот метод, вы найдёте оба сигнальных контакта. Для третьего случая всё будет несколько сложнее.
Итак, вы уверены, что используется управление переменной полярностью. Для поиска сигнальных проводков выполняют действия:
- Пробник на основе светодиодов подключаем к «массе». При закрытии замков на одном из «важных» контактов разъёма диод должен гореть, на втором – гаснуть (или не гореть всё время);
- Подключаем пробник к положительному напряжению. На первом из найденных контактов светодиод горит, но уже в момент открывания замка. На втором в этот момент – кратковременно гаснет или же, не горит всё время;
- Необходимо заметить, что выполняют проверку только в процессе отпирания или закрывания. В остальное время пробник может реагировать как угодно.
Надеемся, принцип понятен. Проводить поиск придётся долго, проще сразу найти схему разъёма БУ ЦЗ.
Это невозможно в принципе. Можно самостоятельно изготовить блок, содержащий реле и всю необходимую «обвязку». Но такой вариант мы не упоминаем.
Схема подключения сигнализации Starline a91 на ваз 2114
Давно хотел попробывать установить сигнализацию на нашу машину, и у меня это получилось и поэтому я рассказываю вам как я это сделал.
Для подключения сигнализации я нарисовал примерную схему (на основе схемы Starline A91)
(Так как у меня на машине не используется иммобилайзер я его стер со схемы)
Все контакты пропаивал таким образом Снимал защитную оплетку на проводе куда будем подпаиваться Наматывал провод сигнализации в это место Наносил паяльную кислоту на это место и советским паяльником залуживал провода припоем и затем заматывал все хорошей липкой черной изолентой Подключаем все датчики, сирены, концевики, и начинаем дербанить проводку))
Подключение разьема x1 Снимаем замок зажигания с машины для удобства Красный провод сигнализации припаиваем к розовому проводу замка зажигания (+ сигнализации) (Либо подключаем к аккумулятору) Желтый провод припаиваем к синему проводу с черной полосой Разрезаем красный провод стартера Припаиваем черно-желтый тонкий к проводу идущему к замку зажигания Толстый черно-желтый припаиваем к проводу идущему в сторону стартера Синий и Зеленый обрезаем они нам не нужны
Подключение разьема x2 Так как с завода Автоваз, на вазах экономили на активаторах (обычно после 2005 года) там стоит такой переключатель
Снимаем его с замка двери он крепиться на двух болтиках Отрезаем от него провода И бежим в магазин за 5 контактным активатором(стоил 200рублей) у меня был фирмы Sky DL-5 Подцепляем провода к активатору запаеваем заматываем и устанавливаем активатор на штатное место ( как установить активатор двери смотрите в интернете) Синий и зеленый провода активатора удлиняем и и пускаем через дверь и подсоеднияем к синиму и зеленому соответственно Подсоединяем отрезанный провод красный на белый, черный на черный, белый на коричневый У красно-черного провода есть маленький проводок его кидаем на + в нашем случае подсоединяем на красный маленький проводок в разьеме X1 сине черный и зелено черный соединяем вместе и кидаем на массу вот так будет выглядить подсоедниненый активатор на фото( это я проверял работает ли все правильно)
Подключение разьема X3 Так как у нас механическая КПП перерезаем петлю (черный провод) К красной фишке приборной панели: Поворотники (зелено черный и зелено-желтый) подключаем на (синий и сине-черный)
К белой фишке приборной панели: Провод ручника (Оранжево-фиолетовый) подключаем через диод на (коричнево-синий)
Вход контроля двигателя (серо-черный) подключаем к (коричнево — белый)
Серый и Оранжево-серый выводим под капот Серый подключаем на + сирены и минус на минус устанавливаем концевик на стандартное место под него Оранжево-серый подключаем к концевику капота
Для подключения датчика температуры Срезаем защиту оранжево-серого провода, подпаеваем удлиняющий провод (кому не нужно могут не подпаивать а припаять датчик так) для датчика температуры и припаиваем к + датчика температуры и подсоединяем минус датчика на массу
Сине-черный подсоединяем к разьему БСК ( берется два провода 7 контакт(пассажирская дверь) и 13 контакт(водительская дверь) ) срезается с них защита и между этими двумя проводами впаиваем сине-черный
Советую заменить концевики так как наши обычно закисают и плохо работают я заказал от Daewoo Nexia Черный подключаем на массу
Далее програмируем через брелок и кнопку валет следующие функции по таб.2(инструкция по установке) прокрутку стартера-3.6 сек (ф.9 №4) контроль по тахо.(ф.11 №4) Успешных установок!
Подключение сигналки в зависимости от типа ЦЗ
После выяснения типа устройства и нахождения нужной пары проводов проводят монтажные работы с использованием или минусовых, или плюсовых контактов. Способ подключения сигнализации к центральному замку зависит от управления ЦЗ и особенностей устанавливаемой системы. Выходы автосигнализации, применимые для соединения с замком разделяют на силовые и сигнальные. Если подразумевается соединение с устройством с минусовой полярностью, будет использовано реле, посредством которого отпираются и запираются замочные механизмы.
ЦЗ с минусовой полярностью
Добавить сигнализацию к центральному замку можно согласно следующей схеме:
- Проводок зелёного цвета, используемый для закрытия замочных механизмов, подсоединяется к разъёму охранной системы.
- Белый провод тоже идёт к блоку сигнализации и предполагается для открытия замков.
Контактная группа с нормально замкнутыми контактами не применяется, разомкнутые же контакты подсаживают на минусовую группу, а общие выходы подключают к сигнальным проводникам замочного механизма. Для некоторых моделей охранных систем в виде выходов используются не контактные элементы реле, а сигнальные каналы с небольшими токами.
ЦЗ с плюсовой полярностью

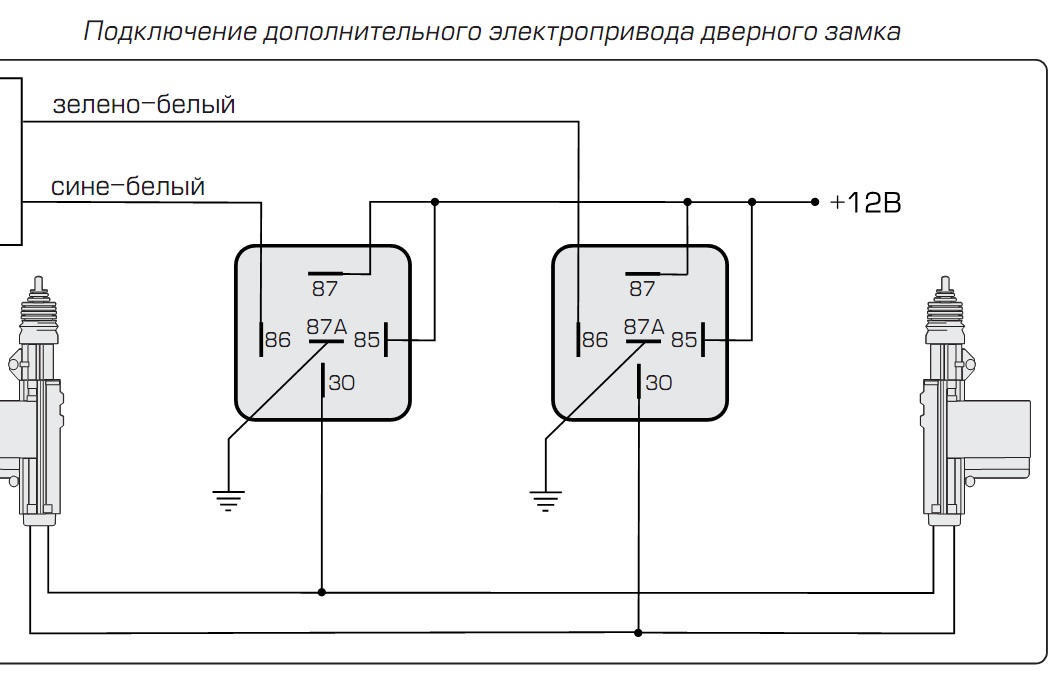

Схема подключения автосигнализации к ЦЗ при положительном импульсе выглядит аналогично рассмотренной выше, при этом нормально разомкнутые контакты подключаются уже к положительному выходу, общие же соединяются с управляющими проводами.
Оставшиеся замкнутые контакты в данном случае не применяются. Верхнее реле выполняет задачу запирания, нижнее предполагает открытие дверных механизмов. В место данных элементов могут быть применены сигнальные контакты.
ЦЗ с реверсированием полярности
Сложнее будет осуществляться подсоединение при наличии замочного устройства, функционирующего с переменным потенциалом. В схему с нефиксированной полярностью обязательно должно быть включено реле, иначе процесс не выполняется. Пару контактов, что идёт от штекера модуля ЦЗ к исполнительным устройствам нужно подсоединить к штекеру сигналки, при этом при задействовании верхнего реле выполняется закрытие замочных механизмов. Найденные провода придётся разрезать, поскольку после подсоединения элементов соответственно схеме контакты не контактируют со штекером управляющего модуля ЦЗ.
Схема подключения центрального замка к сигнализации предполагает свои особенности:
- Общая группа соединяется с управляющими проводками.
- Разомкнутые контакты подсоединяются к плюсовому выходу, замкнутые – к проводникам, направляющимся к блоку ЦЗ или кнопке.
- При открытии в принудительном порядке схема обратна, то есть первый контакт будет заземлён, а на второй подаётся плюсовой импульс.
Данная схема подходит только для автосигнализаций со слаботочными выходами, при ином варианте нужно подобрать коммутирующее устройство для взаимодействия с мощными контактами.
ЦЗ с пневмоэлектрическим компрессором
В пневматических типах управления замочным механизмом используется не пара, а один провод для передачи сигналов. Во время отпирания замков на нём будет присутствовать плюсовой заряд, в момент запирания – отрицательный. Идентифицировать необходимый контакт управления можно пробником:
- Один щуп устройства ставят на минус, другим проверяют провода путём отпирания и запирания ЦЗ. Так, при открытии на проводке будет плюсовой заряд, а лампа пробника светится.
- После этого щуп переставляют на плюс, держа другой на том же проводе, тогда при закрытии появляется минус.
Первое знакомство
Сразу скажу, что ЦЗ — это целый модуль, который включает в свой состав предохранитель, провода, моторчик, в некоторых случаях вакуумный насос (пневмосистемы ЦЗ), электрический привод и многое другое.
Основная задача — обезопасить автомобиль от несанкционированных проникновений. То есть подключение сигнализации одинаково эффективна и полезна, как установка центрального замка. На автомобилях Опель, Шевроле, Ауди или Форд, к примеру, ЦЗ может стоять уже с завода. Многие устанавливают себе сами замки на ВАЗ 2110, 2114, Приора или Калина.
То есть отсутствие на машине с завода ЦЗ не говорит о том, что его у вас быть не может. Нужно лишь точно знать, как снять обшивку, разобрать двери и подвески к каждому замку управляющее устройство. Сразу скажу, что штатный комплект центрального замка предусмотрен для многих авто, где их завод не поставил. Так что с установкой проблем не возникает. Но монтаж доверяйте только профессионалам.
ЦЗ работает на четыре двери, если автомобиль четырехдверный. Плюс может стоять отдельный замок на багажник. Центральным замком или ЦЗ называют весь комплекс защитных автокомпонентов, необходимых для блокировки машины.
Так что это такое в автомобиле? Это специальное устройство, с помощью которого одновременно закрываются и открываются сразу все автомобильные двери вашего транспорта. Делается это с помощью соответствующего ключа или используется брелок. В зависимости от модификации и типа ЦЗ, он может выступать как доводчик стекол, открывать или же закрывать автомобильный топливный бак и выполнять ряд других задач.
Как он работает
Управление осуществляется ключом или брелком. При нажатии кнопки или обычном повороте ключа, все двери одновременно закрываются или разблокируются.
При данном действии в замке активируется переключатель, отвечающий за блокировку. Выходящий импульс от него идет на блок управления, чтобы задействовать все исполнительные механизмы. За счет этого машина блокируется и разблокируется за мгновения.
Если водителю удобнее, тогда он может управлять ЦЗ с помощью брелка или кнопки на ключе. Кнопка передает бесконтактным способом импульс на блок управления, а дальше уже по представленной ранее схеме активируются исполнительные механизмы.
Важным аспектом является тот факт, что при ДТП ЦЗ автоматически деактивирует блокировку. Это позволяет не застрять внутри пострадавшего автомобиля.
Функции и параметры
Я думаю, главную мысль вы уловили. Есть поставить ЦЗ на машину, не придется поочередно закрывать все двери и багажник. Достаточно одного нажатия кнопки.
Важной функцией ЦЗ является его универсальность. Такой замок состоит из:
- пятипроводной привод;
- сам центральный замок;
- двухпроводной привод;
- блок управления.
Работает универсал от ключа и позволяет совмещать работу с любой сигнализацией.
В комплект ЦЗ обычно входит брелок, позволяющий дистанционно осуществлять управление. Большинство замков рассчитаны на дистанционную работу в пределах 10 метров от автомобиля. Для повышения собственного комфорта лучше сразу установить ЦЗ на двери и багажный отсек.
Как подключить сигнализацию к центральному замку
В первую очередь необходимо отключить аккумулятор, затем найти провода управления центральным замком, как, вообщем, и при . Для этого необходимо снять кнопку или выключатель, который управляет замком. От него к соленоидам отходят два провода. С помощью тестера необходимо убедиться, что это они. Для этого каждый из проводов поочередно отсоединяют от кнопки и соленоида, после чего прозванивают с помощью тестера. Тестер переводят в режим измерения сопротивления со звуковой индикацией. Убедившись, что нужные провода найдены, на них ставят метки с помощью скотча или изоленты и подключают к выключателю.
После этого находят в инструкции по установке расположение клемм силовых выходов, предназначенных для подключения центрального замка.
С помощью медного провода необходимо подключить к каждому силовому выходу сигнализации предохранитель 15 Ампер. Второй вывод предохранителя необходимо подключить к кнопке центрального замка (соединить с проводами, которые идут к соленоидам).
