Датчик крена автомобиля

Что собой представляет «аэрбег»

Устройство подушки безопасности довольно простое. Условно изделие можно разделить на три составные части: сумку, датчики удара и газогенератор (систему надува).

Сумка

Представляет собой тонкую, многослойную, нейлоновую оболочку (толщиной не более 0,4 мм) способную выдерживать большие кратковременные нагрузки. Сумка расположена в специальной шине, которая закрыта специальной накладкой из ткани или пластика.

Датчики удара

Эти компоненты, как правило, располагаются в передней части машины. Они отвечают за своевременное срабатывание подушки безопасности автомобиля, то есть именно эти сенсоры активируют ее сразу после столкновения с объектом на скорости более 20 км/ч. Однако при этом учитывается также и сила удара, поэтому пневмоподушка может сработать даже в стоящем авто, если столкновение было достаточно сильным.

Датчики устанавливаются двух типов:

Ударные (фиксируют удар, который приходится на кузов).
Датчики пассажирского сидения (благодаря им можно исключить срабатывание системы, если помимо водителя в машине больше никто не находится).

Помимо датчиков в системе также часто дополнительно устанавливаются акселерометры (помогают определить положение авто).

Газогенератор

Первоначально эти элементы были оснащены всего одним пиропатроном, из-за чего было очень сложно регулировать подачу газа в подушку исходя из габаритов и положения сидящего в машине человека. Однако современные «аэрбеги» имеют 2 пиропатрона. Первый (основной) выпускает 80% газа (так называемая мягкая посадка), второй подключается только в том случае, если столкновение было слишком сильным и человек нуждается в более жесткой подушке.

Все 3 составляющие пневмоподушки должны быть исправными, только в этом случае можно гарантировать, что защитные элементы сработают безотказно.

Демонтаж датчика объема

Снятие контроллера выполняется в обратной последовательности:

Отключается охранная система и зажигание в авто.
Выполняется демонтаж облицовки в салоне автомобиля, чтобы получить доступ к месту установки устройства.
Ослабляется фиксация контроллера. Для этого надо либо открутить саморезы, либо перекусить стяжки. Если датчик крепится с помощью двустороннего скотча, его надо отсоединить.
Производится отключение контроллера. В случае, когда соединение выполнялось с электроцепью одного из работающих датчиков, контакты надо отключить. Затем они обматываются изолентой, чтобы не допустить замыкания.

Принцип работы и область применения датчика наклона

Датчик наклона – устройство очень полезное и крайне необходимое. Оно надёжно защитит ваше транспортное средство от возможной кражи колёс, перемещения, а также в случае эвакуации автомобиля. В датчик встроено устройство с большим уровнем чувствительности, реагирующее на самые мелкие и незначительные изменения состояния кузова. Допустим, датчик в любом случае заработает, если машина была приподнята на левый или правый бок при помощи домкрата, либо если её накренили во время погрузки на эвакуатор.

Работает устройство очень просто. Датчик осуществляет постоянный контроль положения кузова в окружающем пространстве. Если датчик сумел определить, что угол наклона автомобиля изменился, то “информация” сразу же начинает передаваться в блок автосигнализации. После этого заработает сигнализация, оповещая хозяина авто о возникновении ситуации внештатного характера. На самом деле каких-то особых усилий прикладывать владельцу не придётся. Когда злоумышленники услышат звуки тревоги, то мигом убегут как можно дальше от места, где стоит злосчастный автомобиль.

Датчик наклона обычно подключается к электропроводке штатного типа с уровнем напряжения двенадцать Вольт. Устройство выглядит очень компактно, сам датчик наклона можно ставить где угодно. Водитель может выбрать место, в котором ему будет комфортно настраивать и производить эксплуатацию устройства.

Применение

Акселерометр может применяться как для измерения проекций абсолютного линейного ускорения (если известны величина и направление гравитационного ускорения в данной точке пространства), так и для косвенных измерений проекции гравитационного ускорения (при неподвижности акселерометра в гравитационном поле). Первое свойство используется для создания инерциальных навигационных систем, где полученные с помощью акселерометров измерения интегрируют, получая инерциальную скорость и координаты носителя. Таким образом, акселерометры, наравне с гироскопами, являются неотъемлемыми компонентами систем навигации и управления самолётов, ракет и других летательных аппаратов, кораблей и подводных лодок. Второе свойство позволяет использовать акселерометры как для измерения уклонов, то есть в качестве инклинометров, так и в гравиметрии.

Акселерометр в промышленной вибродиагностике является вибропреобразователем, измеряющим виброускорение в системах неразрушающего контроля и защиты.

Акселерометры используют в системах управления жестких дисков компьютеров для активации механизма защиты от повреждений (которые могут быть получены в результате ударов и падений): реагируя на внезапное изменение ускорения, система отдаёт команду на парковку головок жесткого диска, что позволяет предотвратить повреждение диска и потерю данных. Такая технология защиты используется в основном в ноутбуках, нетбуках и на внешних накопителях.

Акселерометры, встроенные в автомобильные видеорегистраторы, различают тревожные события, такие как резкое торможение, ускорение, столкновение, резкие повороты и вращение. Эти события записываются видеорегистраторами в отдельный файл, помечаются специальным маркером и защищаются от случайного стирания и перезаписи.

В устройствах управления игровых приставок акселерометр, совместно с гироскопом[уточнить

], используются для управления в играх без использования кнопок — путём поворотов в пространстве, встряхиваний и т. д. Например, акселерометр присутствует в игровых контроллерах Wii Remote и PlayStation Move.

Кроме того, цифровые акселерометры нашли широкое применение в мобильных устройствах, например, телефонах, планшетных компьютерах и т. п. Благодаря акселерометрам осуществляется управление положением изображения на мониторе мобильного устройства и отслеживание его ориентации относительно направления постоянно действующей силы гравитации Земли.

Отбрасываем частицу

Рассмотрим такое предложение:

Мой сегодняшний день прошел так же, как и вчера.

Помня о том, что частица «же» придает лишь эффект усиления, попробуем ее отбросить. Что у нас получилось?

Мой сегодняшний день прошел так, как и вчера.

Предложение абсолютно не пострадало, значит, в данном случае «так же» следует написать раздельно.

Теперь другой пример:

Мой друг любит суши и роллы, я также люблю японскую кухню.

Попробуем снова отбросить «же». И вот что у нас получится:

Мой друг любит суши и роллы, я так люблю японскую кухню.

С предложением явно что-то не то! Еще бы, ведь в этом случае мы отбросили не частицу «же», а оторвали кусочек союза! Запоминаем: в такой ситуации наше слово пишется слитно.

В то же время, если заменить также на тоже – смысл не изменится. Это – убедительный повод для слитного написания.

Мой друг любит суши и роллы, я тоже люблю японскую кухню.

Особенности конструкции датчиков наклона

По конструкции практически большая часть устройств данного типа идентичны. Различия иногда оказываются практически незначительными. Во внутренней части датчика наклона оказывается наличие микромеханической ёмкостной сборки, обладающей повышенным уровнем чувствительности к акселерации, плюс интегрированную микросхему. Схема отвечает за два пункта: термокомпенсация и первоначальная обработка сигнального импульса. Информация, прошедшая предварительную обработку, переносится на микроконтроллер, чтобы пройти более детальную обработку.

Деталь, реагирующая на смену темпов ускорения, обладает механическими узлами, а конкретно – стандартными полупроводниковыми материалами. По идее это группа, состоящая из электродов и тесным образом связанная с массой. Эта масса обладает подвижностью, то есть беспрепятственно способна совершать перемещения к области электродов. Масса может отклониться о позиции нейтрального типа, если будет произведено воздействие определённого уровня акселерации на датчик наклона. Также расстояние между 2-мя базовыми элементами сильно поменяется.

Под воздействием ускорения подвижные виды электродов изменяют собственное местоположение. В связи с этим происходит изменение ёмкости конденсатора. Этот параметр повышается у одного из конденсаторов, и снижается у другого. Акселерометр имеет 3 главных элемента, которые имеют высокий уровень чувствительности.

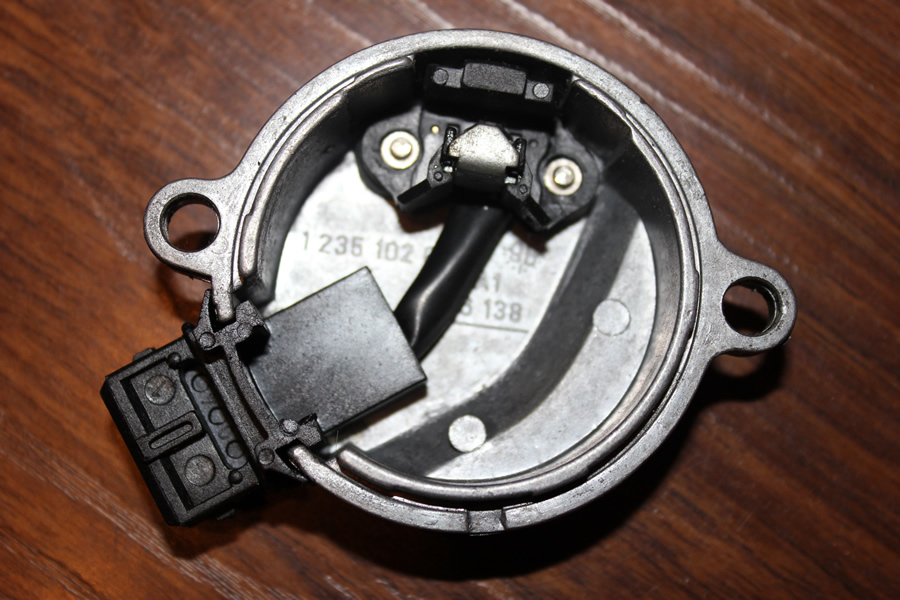

Что такое датчик Холла?

Зачем нужен этот оптический датчик, как он выглядит, где он стоит в автомобиле, каковы симптомы поломки устройства? О том, как проверить датчик Холла, мы расскажем ниже, а для начала рассмотрим описание контроллера.

Местонахождение и функции

Итак, что такое датчик Холла? Это контрольный девайс, передающий на блок управления информацию о положении двух валов — коленчатого и распределительного. Для чего нужен датчик Холла? Устройство используется для контроля положения валов с целью определения оптимального положения ГРМ. Контроллер функционирует на основе эффекта Холла, большинство автолюбителей знают этот девайс, как датчик распределительного вала.

Где находится датчик Холла? Как правило, контроллер расположен в трамблере и отвечает за появление искры. Соответственно, он используется вместо контактов распределителя, то есть его установка возможна на бесконтактные системы зажигания.

Устройство датчика Холла достаточно простое:

магнит постоянного типа;
металлический экран, оснащенный несколькими технологическими отверстиями;
полупроводниковые пластины.

Виды

Датчик Холла в трамблере может относиться к одному из видов:

Аналоговый вид. К такому типу относятся обычные преобразователи, который не могут изменить индукцию магнитного поля. Параметры, выдаваемые контроллером, будут зависеть от полярности, а также силы магнитного поля.
Цифровые устройства, в них магнитное поле отсутствует. Принцип действия такого контроллера заключается в том, что когда параметр индукции достигает определенного значения, выдается логическая единица. В том случае, если значение не будет достигнуто нормы, выдается ноль. Основный минусом устройств цифрового типа является слишком низкая чувствительность.
Оптические контроллеры. Они имеют более сложное устройство. В таких девайсах магнитное поле перемещается на прорези в металлическом экране, что способствует изменению разности потенциалов (автор видео о диагностике девайса — канал Автоэлектрика ВЧ).

Область применения

Что касается области применения, то такие преобразователи стали повсеместно использоваться с началом изготовления полупроводниковых пленок. Поначалу они имели довольно большие размеры, но с течением времени и развитием электроники преобразователи стали устанавливать в более компактные корпусы. Кроме того, сами корпуса стали оснащаться магнитными элементами, чувствительными деталями, а также микросхемами. На сегодняшний день контроллеры используются во многих отраслях промышленности — металлургии, машиностроении, авиастроении, а также в серодвигателях.

Что касается автомобилестроения, то в транспортных средствах этот контроллер используется в качестве размыкателя и замыкателя. На установленный девайс осуществляет воздействие магнит, установленный и вращающийся внутри распределителя. Преобразователь подает сигнал под воздействием этого магнита, соответственно, это способствует образованию искры для воспламенения горючей смеси в цилиндрах.

Принцип работы

Как работает датчик Холла? Девайс выдает сигналы в случае изменения разности потенциалов, появляющейся в проводнике при пересечении магнитного поля. С помощью магнита происходит образование магнитного поля, которое изменяется в том случае, если стальной зуб (репер) замыкает разъем. Сам зуб может быть расположен на зубчатом колесе распределительного вала или на задающем диске. При более быстром вращении распредвала девайс чаще отправляет сигнал (автор видео — канал Lty D).

Когда металлический зуб проходит через щель на валу, в системе происходит разность потенциалов, что способствует подаче сигнала на управляющий модуль (ЭБУ). В свою очередь, блок выявляет время впрыска и, соответственно, возгорания горючей смеси. В том случае, если силовой агрегат оснащен системой изменения фаз, контролер будет вмонтирован на клапана распределительного вала — как впускной, так и выпускной.

Что касается работающих дизельных двигателей, то в данном случае контроллер позволяет определить положение распределительного вала относительно коленчатого. Это позволяет обеспечить наиболее устойчивую работу мотора в любом режиме. Также следует отметить, что в дизельных агрегатах немного изменено устройство задающего диска — на нем имеются металлические зубчики для каждого цилиндра.

Датчики контроля мертвой зоны

У каждого автомобиля есть одна особенность: как ни настраивай зеркала заднего вида, все равно останется какое-то неконтролируемое пространство, и объект, попавший в пределы этой мертвой зоны, увидеть невозможно. На дороге это опасно тем, что водитель, не заметив движущийся в соседней полосе немного позади автомобиль или мотоцикл (что более вероятно), перестроится и станет виновником аварии.

Статья в тему: Езда накатом, гул стук и шум при движении накатом

Для предотвращения таких ситуаций предназначены датчики контроля мертвой зоны. Они непрерывно сканируют не просматриваемое пространство и подают водителю предупреждающий сигнал, если в пределах мертвой зоны находится какой-либо объект.

Принцип работы датчика контроля мертвой зоны аналогичен радарам парктроника. С тем лишь отличием, что реагирует он на объекты, приближающиеся со скоростью более 10 км/ч, и игнорирует объекты, движущиеся во встречном направлении. Он посылает ультразвуковой сигнал, который отражается от объекта и возвращается обратно, после чего система вычисляет расстояние до объекта.

Устанавливаются датчики контроля мертвой зоны по несколько с каждой стороны. При появлении в контролируемом пространстве объекта его вначале регистрирует передний, и ЭБУ понимает, что ситуация пока не опасна, поскольку водитель видит приближающееся транспортное средство. По мере приближения объект пропадает из поля зрения сидящего за рулем, и тогда система контроля мертвых зон оповещает водителя об опасности.

Демонтаж датчика объема

Снятие контроллера выполняется в обратной последовательности:

Отключается охранная система и зажигание в авто.
Выполняется демонтаж облицовки в салоне автомобиля, чтобы получить доступ к месту установки устройства.
Ослабляется фиксация контроллера. Для этого надо либо открутить саморезы, либо перекусить стяжки. Если датчик крепится с помощью двустороннего скотча, его надо отсоединить.
Производится отключение контроллера. В случае, когда соединение выполнялось с электроцепью одного из работающих датчиков, контакты надо отключить. Затем они обматываются изолентой, чтобы не допустить замыкания.

Настройка

Несколько сложнее для пользователя будет провести первичное программирование устройства для его подключения к автомобильной сигнализации:

Начать стоит с размещения авто в устойчивом положении на ровной поверхности, чтобы датчик правильно определил угол наклона кузова.
Включается он вручную через соответствующую кнопку на корпусе, которую нужно нажать три раза в течение 10 секунд после подачи питания на устройство. Правильное выполнение инструкции заставит контрольный диод загореться зелёным цветом.
Далее необходимо наклонить кузов авто до предельного положения фиксации датчиком и нажать на кнопку ещё раз.
Вновь изменить угол наклона кузова машины до срабатывания датчика, после чего совершить два быстрых нажатия на кнопку. Контрольный диод должен загореться красным цветом.

Основные характеристики датчика Starline D10

Датчик наклона Старлайн является одним из самых популярных устройств данного назначения. Изготавливается Старлайн D10 на базе акселерометра с тремя осями. Датчик можно встроить абсолютно в любой тип охранной системы, имеющей подходящие разъёмы, чтобы произвести подключение.

Данная модель прекрасным образом способна реагировать на мельчайшие перемены, связанные с наклоном кузовной части авто – поперечные и продольные. Если даже угол наклона изменится на полтора градуса, то устройство моментально сработает.

Главные преимущества датчика наклона:

Очень простой процесс подключения. Владельцу автомобиля только и придётся, что интегрировать датчик в разъём, который предназначен для данной цели.
Удобная и несложная установка. Габариты устройства очень скромные, по этой причине датчик наклона можно вмонтировать в любое место салона, абсолютно в любом положении.
Повышенная степень чувствительности. Датчик контроля может отреагировать на любой вид изменений. К примеру, если автомобиль был приподнят с помощью домкрата или на эвакуаторе.
Универсальный монтаж. Данная модель Старлайн имеет особенность в том, что коммутировать её возможно с любым типом охранных систем. Основным требованием является необходимый уровень электрического питания – двенадцать Вольт – и оптимальное входное отверстие.

Датчик Холла – схема подключения и «физика» процесса

Классическое устройство датчика Холла на практике – тонкий полупроводниковый листовой материал. При прохождении через него постоянного тока на краях листа образуется сравнительно невысокое напряжение. Если под прямым углом поперек пластинки проходит магнитное поле, то на краях листа происходит усиление напряжения, которое находится в прямо пропорциональной зависимости с магнитной индукцией. Датчик Холла является одной из разновидностей датчиков импульсов, создающих электрические импульсы с низким напряжением. Благодаря своим качествам, этот элемент широко применяется в бесконтактных системах зажигания.

Мы рассмотрели, какой имеет датчик Холла принцип работы, схема его пока что нам не ясна. Она включает в свой набор постоянный магнит, полупроводниковую пластину с микросхемой и стальной экран, имеющий прорези. Стальной экран через прорези осуществляет пропуск магнитного поля, благодаря чему в пластине из полупроводников начинает возникать напряжение. Сам экран не пропускает магнитного поля, поэтому, когда прорези и экран чередуются, происходит создание импульсов низкого напряжения.

Замена, установка

При монтаже ДПКВ надо правильно выставить зазор между ним и зубчатой частью шкива. Стандартное правильное значение зазора между сердечником прибора и колесом синхронизации — 0.5–1.5 мм. Этот промежуток регулируется шайбами (прокладками) между посадочным местом сенсора и его корпусом.

Размещение датчика синхронизации оборотов с пояснениями:

Надо следить, чтобы сенсор располагался напротив отметки на колесе синхронизации с определенным углом и зазором — это самые ключевые моменты:

При снятии сенсора надо обратить внимание на правильность его расположения — возможно оно было нарушено, что стало причиной некорректности значений при рабочем изделии

Итак, акцентируем еще раз: самым важным при установке является расположение сенсора по метке с соблюдением прописанного в спецификации зазора к зубчикам реперного колеса КВ.

Калибровка

Датчик может быть исправным, но отображать скорость движения КВ, число оборотов, иные данные с погрешностями, тогда потребуется его калибровка. Процесс при индуктивных типах ДПКВ простой — зазор выставляется шайбами со значением, прописанным в инструкции. Но в некоторых автомобилях он достаточно сложный. Опишем такой пример.

ДЧВ в данном случае стоит на стыке КПП, считывает зубцы с венчика маховика. Посадочный кронштейн снабжен пазами для регулировки, позволяющие делать смещение на 7–8 мм. На последующих в примере схемах измеритель числа вращений двигателя обозначен G28.

Калибровка крайне желательная в таких ситуациях:

снимали коленвал;
монтировали неродной, другой маховик;
после замены блока.

При откручивании маховика от КВ калибровка неизбежная, даже несмотря на то, что кронштейн сенсора не откручивали, не говоря уже когда он снимался.

У некоторых автомобилей процесс калибровки может быть сложным со специнструментами, например, как на изображениях:

Опишем один из вариантов калибровки.

Совмещение отметок на шкиве:

Стопор (фиксатор) помещают в КВ, на место датчика G4 (тут модель с отдельными сенсорами оборотов и КВ), производится фиксация узла

При этом критически важно не подвинуть вал:

Вводят специнструмент VAG3308 в кронштейн ДПКВ и смотрят, располагается ли его торец между выступами маховика:

В нашем примере было обнаружено смещение кронштейна на около 3 мм, из-за этого промах был на пол-зуба. Для калибровки ослабили 2 болта кронштейна ДПКВ, сместили его, чтобы его торец попал между выступами.

Для калибровки необходимо ослабить два болта кронштейна датчика G28, сместить его так, чтобы «клык» попал между делениями маховика и снова завинтить крепление:

Как видим, в описанной ситуации потребуется специнструмент VAG3308 и стопор коленвала VAG3242, без них «на глаз» выставить кронштейн датчика невозможно. Но такая ситуация может быть не у всех моделей автомобилей, информацию о нюансах процедуры не составит труда найти в сети, на спецфорумах. Мы же рассмотрели процедуру для Audi 100 2.6 c датчиком оборотов ДВС G28 (v2.6/2.8).

Надо помнить то, что в паре с ДЧВ двигателя может функционировать отдельный сенсор коленвала G4 как в описанном случае (выше в 4 разделе статьи мы уже писали об этом)

Не всегда он есть, но тут он отдельный, сразу за кондиционерным компрессором, то есть важно не перепутать эти приборы

Особенности конструкции датчиков наклона

Принцип работы и область применения датчика наклона

Зачем нужен датчик наклона

Применение сигнализаций не является чем-то новым и уже не одно десятилетие охраняет автомобили по всему миру от злоумышленников. Однако, для того, чтобы защитная система сработала, она должна быть оборудована соответствующими датчиками, которые отслеживают состояние машины. Одним из них является и датчик наклона, который представляет собой сверхчувствительное устройство, способное фиксировать малейшие изменения положения автомобиля. Таким образом, оно может распознать следующие ситуации:

Попытку увезти автомобиль эвакуатором.
Подъем кузова машины домкратом для демонтажа колёс.
Любые другие виды воздействий на кузов авто, меняющие угол наклона.

Сегодня датчик наклона для автосигнализации служит одним из основных достоверных источников сведений о состоянии машины. Без него охранная система автомобиля способна реагировать лишь на такие воздействия, как удар, попытку силового взлома и механические нагрузки на поверхность кузова. Обратной стороной является срабатывание сигнализации при близких раскатах грома, что также происходит по причине фиксирования мощных звуковых колебаний, воздействующих на кузов машины.
