Функция турботаймера функция турботаймера может быть активир…

Выбор устройства

Перед началом монтажа, необходимо определиться с производителем турботаймера. Наиболее хорошо себя на рынке показали:

Немаловажной является комплектация. Например, приобретая сигнализацию с турботаймером Starline или Magicar автовладелец может рассчитывать получить:

• блок управления;
• дисплей, отображающий время до отключения двигателя и помогающий произвести настройка турботаймера;

Большинство турботаймеров устанавливают под торпедой. Это сделано не только с эстетической целью, но и для сокрытия устройства от посторонних глаз, так как на него возложена функция сигнализации. При наличии предустановленной охранной системы данный критерий не столь актуален.

Инструкция сигнализации Томагавк: основные настройки таймера, будильника или часов

Для режима настройки используют кнопку на основном брелке с обозначением « F в окружности» и кнопки с обозначением «силуэт автомобиля с открытой крышкой багажника» и «динамик, перечеркнутый двумя черточками».

Основные режимы настроек часов, будильника и таймера (количество нажатий на кнопку с обозначением « F в окружности»):

• Настройка минут на часах (количество нажатий – 1);
• Настройка часов на будильнике (количество нажатий – 2);
• Настройка минут на будильнике (количество нажатий – 3);
• Включение (выключение) будильника (количество нажатий – 4);
• Настройка часов на таймере (количество нажатий – 5);
• Настройка минут на таймере (количество нажатий – 6);
• Включение (выключение) таймера (количество нажатий – 7).

Инструкция Томагавк по настройке часов и будильника предполагает следующие действия. Установку времени начинаю после установки режима настроек часов (после удержания кнопки с обозначением « F в окружности», на жидкокристаллическом дисплее брелка появляется поле с электронными часами).

Для настройки значения часов используют кнопки с обозначениями «силуэт автомобиля с открытой крышкой багажника» (увеличение времени) и «динамик, перечеркнутый двумя черточками» (уменьшение времени).

Также применительно к Томагавк сигнализации, инструкция по установке будильника похожа на настройку часов. Настройка будильника выполняется после установки часов и минут, при двойном нажатии кнопки с обозначением « F в окружности».

После установки необходимого значения часов и минут для будильника (для ускоренного запуска используют одновременное нажатие кнопок с обозначением «силуэт автомобиля с открытой крышкой багажника» и « F в окружности»), нажав кнопку с обозначением « F в окружности» четыре раза, выйти в подменю активации будильника.

Применительно к комплексу Томагавк, инструкция для настройки таймера выглядит следующим образом: после настроек будильника нажать кнопку с обозначением « F в окружности» пять раз, выставив значение часов. Соответственно, нужно нажать эту же кнопку шесть раз, выставив необходимое значение минут. Выполнив установку времени для таймера, проводим активацию (деактивацию), нажав кнопку с обозначением « F в окружности» семь раз.

Обозначения кнопок и иконок

Расположение кнопок на основном и запасном пульте:

1. К1. Находится на основном и дополнительном коммуникаторах, на нее насено изображение ключа.
2. К2. Располагается на обоих пультах, на главном имеет иконку в виде закрытого замка, на дополнительном — открытого и закрытого замка.
3. К3. Размещена на основном и дополнительном брелоках, снабжена значком открытого багажника автомобиля.
4. К4. Расположена на обоих пультах, на ней нанесено изображение, которое означает «беззвучный режим».
5. К5. Находится только на главном брелоке, имеет маркировку в виде буквы «F» в круге.

Схема элементов управления на коммуникаторе Томагавк 9010

Описание значков и пиктограмм на брелке X5 9010:

1. Активен канал двухсторонней связи.
2. Включен автоматический запуск ДВС (двигателя внутреннего сгорания) по показаниям температурного сенсора.
3. Сигнал вызова водителя.
4. Режим «Антиограбление» включен.
5. Индикация сильного физического воздействия на кузов авто.
6. Открыт моторный отсек машины.
7. Отключен стояночный тормоз.
8. Включена тихая охрана транспортного средства или отключена сирена.
9. Центральный замок закрыт либо открыт.
10. Двери автомобиля не заперты.
11. Режим вибро для оповещения автовладельца включен.
12. Режим «Валет» включен.
13. Индикация заряда батарейки, установленной в брелоке.
14. Двигатель запущен.
15. Багажный отсек авто не заперт.
16. Индикация градусов Цельсия или Фаренгейта.
17. Табло с текущим временем.
18. Таймер для дистанционного запуска двигателя включен.
19. Функции будильника активирована.
20. Обозначение ежедневного автоматического пуска силовой установки.
21. Символ сохранения заряда батарейки в пульте.
22. Обозначение расположения в зоне видимости пульта.

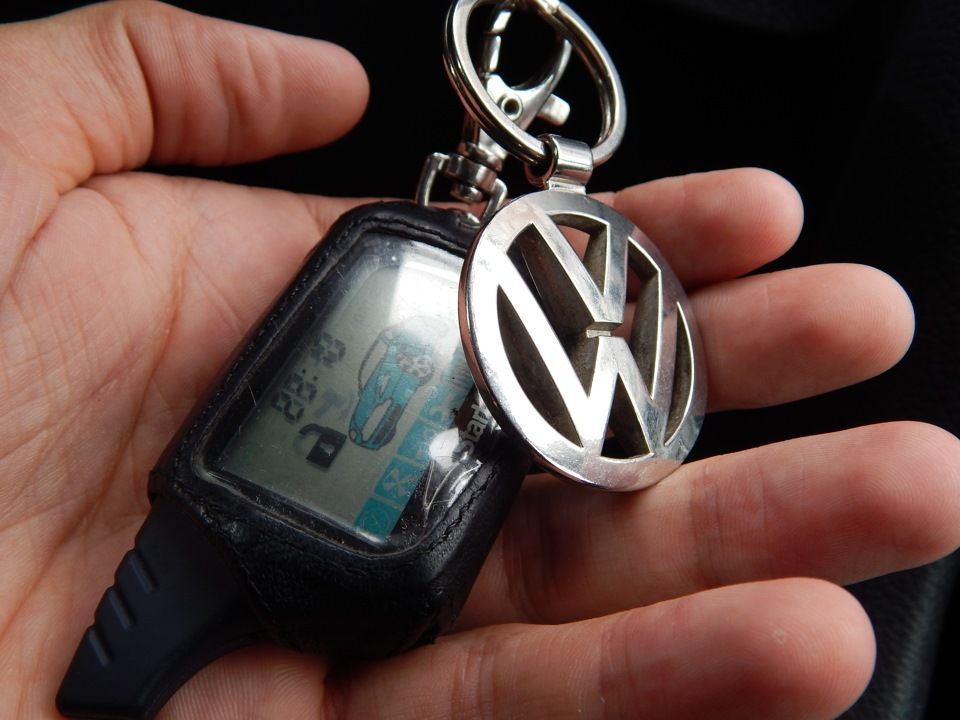

Фото дисплея брелока томагавк 9010

Как установить сигнализацию?

При установке сигнализации необходимо соблюдать правила:

• все установочные работы проводятся на обесточенном автомобиле (со снятыми с клемм аккумулятора проводами);
• блоки сигнализации должны располагаться скрытно;
• кнопка Override устанавливается скрытно, но к ней должен иметься доступ;
• блоки сигнализации не должны перегреваться или отсыревать;
• рекомендуется избегать установки головного блока вблизи источников помех, которыми может быть электрика автомобиля.

Антенну сигнализации Томагавк TW-9010 следует располагать на удалении от электронных блоков. Длина соединительных жгутов системы должна быть минимальной.

Этапы установки

Пошаговая процедура монтажа имеет вид:

1. Электронный блок сигнализации размещается в салоне автомобиля. Из-за его размеров оптимальным местом расположения является панель приборов.
2. Антенну следует устанавливать на максимально возможной высоте в салоне автомобиля. Она не должна касаться кузова. Обычно пользователи устанавливают антенну по верхней кромке лобового стекла. Если стекло имеет солнцезащитную полосу, то устройство не рекомендуется располагать на ней. Это связано с экранирующим эффектом защитного покрытия.
3. Установить сирену в отсеке для двигателя. Место монтажа должно быть недоступным через отверстия снизу. При использовании автономного устройства следует обеспечить свободный доступ к замочной скважине. Проводку сирены рекомендуется сразу завести в салон, что позволит обеспечить защиту от окисления.
4. Подключаемые к электронному блоку цепи с большими значениями тока (подача питания, управление внешней светотехникой или замками дверей) должны иметь защиту плавкими вставками с соответствующим номиналом.
5. Установить концевики крышек моторного отсека и багажника. Рекомендуется периодически очищать устройства от грязи и смазывать их. Особенно это касается проводки, которая покрывается окислами и перестает обеспечивать передачу сигнала.
6. Монтаж шок-сенсора следует осуществить в салоне автомобиля. Сенсор крепится к металлическому элементу кузова при помощи саморезов или скотча. Установка на пластиковые панели не рекомендуется, поскольку не обеспечивает корректной работы устройства.
7. После установки основных модулей их следует соединить жгутами проводки. Для подачи положительного питания применяются провода, идущие к замку зажигания. В качестве альтернативы возможно применение отдельного проводника, идущего непосредственно к клемме аккумулятора. При таком типе монтажа в проводнике устанавливается дополнительный предохранитель на 3 Ампера. Отрицательный сигнал берется с кузова автомобиля от штатной гайки массы. Прикручивать отрицательный провод саморезом не рекомендуется, поскольку такое соединение не обеспечивает контакта. Все врезки проводки “сигналки” в штатную электросеть должны пропаиваться и изолироваться. При этом запрещается применять флюсы на основе кислоты, поскольку они приводят к разрушению проводки.
8. Подключить питание бортовой сети после установки всех жгутов и протестировать работу сигнализации.
9. Выполнить настройку шок-сенсора. Для этого его чувствительность устанавливают на минимальный уровень и проверяют порог срабатывания легкими ударами ладонью по кузову.
10. Настроить параметры системы по брелку и кнопке сервиса.

Устройство основного блока Tomahawk TW-9010 показано в видеоролике, снятом paladinMgn.

Подключение проводки

Подробное описание подключения проводов имеется в руководстве по эксплуатации.

При установке Томагавк TW-9010 проводка подключается к разъемам блока:

• силовой разъем с шестью пинами дистанционного запуска;
• колодка с шестью контактами подключения центрального замка;
• основной разъем электронного блока (на 18 контактов);
• колодка шок-сенсора (четыре пина);
• антенный разъем на пять контактов;
• два разъема для кнопки настройки и индикатора режимов работы (по два пина в каждом).

Схема подключения жгутов

В процессе установки электронного блока на нем необходимо при помощи перемычки выбрать тип коробки передач. Если перемычка установлена, то система может работать с автоматической трансмиссией, снята – с механической.

Ниже приведены фото схем подключения жгутов системы к бортовой сети.

При подключении антенного модуля и привода замков необходимо применять приведенные ниже схемы.

Самостоятельный монтаж и настройка турботаймера

От правильно установленного турботаймера зависит надежность работы системы и безопасность автомобиля, поэтому рекомендуется придерживаться нижеприведенной инструкции:

1. разобрать нижнюю часть торпеды;
2. подключить турботаймер, согласно изображению ниже;

Для проведения монтажа помимо таймера потребуются некоторые инструменты. С помощью пассатижей и отверток можно произвести разборку и сборку элементов салона автомобиля. Так как эксплуатация машины сопровождается повышенной вибрацией все провода должны быть зафиксированы хомутами, а места соединений заизолированы с применением термоусадок.

Уход от атмосферных моторов привнес свои особенности в эксплуатацию железных коней. Установленный таймер позволит заботиться об автомобиле, не теряя время на охлаждение турбины, а совмещенность с охранной системой обезопасит машину от угона.

голоса

Рейтинг статьи

Как поставить запуск по температуре на сигнализации Tomahawk 9030

Инструкция по эксплуатации поможет вам установить запуск силового агрегата автомобиля по температуре (индикация 1-2 TEMP START). Совершите вход в меню программирования автоматического пуска двигателя (выше это подробно описано). Установите температуру. Включите функцию, выполняя следующие пункты.

1. Одновременно нажмите и удерживайте кнопки «Открытие багажника», «Ключ».
2. Световые приборы моргнут один раз, сирена прозвучит единожды.
3. На экране брелка отобразится снежинка.

Многие автолюбители задаются вопросом о том, как посмотреть температуру, при которой произойдёт автозапуск двигателя. Эта информация размещается на экране брелка сигнализации.

Как завести и заглушить машину с брелока (с основного и дополнительного)

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше». Исполнение TZ-9010 является базовой модификацией для Tomahawk

Исполнение TZ-9010 является базовой модификацией для Tomahawk.

Основные действия, доступные с использованием автосигнализации Tomahawk TZ-9010:

дистанционный запуск двигателя автомобиля путем программировании функций включения на определенное время

Это особенно важно в зимнее время года, когда перед поездкой необходимо заблаговременно прогревать автомобиль;
старт самодиагностики систем;
осуществление вызова владельца машины в случае срабатывания датчиков системы.. Чтобы дистанционно произвести запуск двигателя автомобиля с брелока Tomahawk TZ-9010, необходимо нажать кнопку 2 (смотрите рисунок)

Чтобы дистанционно произвести запуск двигателя автомобиля с брелока Tomahawk TZ-9010, необходимо нажать кнопку 2 (смотрите рисунок).

Подтверждением успешности данного действия служит:

• габаритные фары автомобиля должны трижды моргнуть;
• трижды должна “откликнуться” сирена звуковым оповещением;
• на дисплее брелока будет соответствующая идентификации о запуске/не запуске двигателя.

После того, как двигатель автомобиля заведется, он может отработать запрограммированный системой интервал времени, затем – автоматически выключиться.

Чтобы завести мотор автомобиля дистанционно, должны быть соблюдены следующие условия:

• отключенное зажигание;
• капот в закрытом состоянии;
• КПП в нейтральном положении;
• автомобиль находится на ручном тормозе.

Описание сигнализации

На сегодня выпуск автомобильных сигналок Томагавк 9010 завершен. Но эту модель еще можно встретить в продаже в магазинах, где она есть в наличии.

Основные возможности

Эта автосигнализация предоставляет потребителю такие возможности:

• активация беззвучной охраны;
• надежная защита дверных замков, а также багажного отсека и капота от вскрытия;
• программирование пуска силового агрегата по температуре автоматически;
• возможность использования опции автозапуска на автомобилях с МКПП либо АКПП;
• турботаймер, предназначенный для охлаждения системы наддува двигателя;
• возможность монтажа автосигнализации на машины с любым типом силового агрегата, в том числе с турбокомпрессором;
• замер уровня температуры в салоне авто;
• опция самостоятельной диагностики всех зон защиты с обходом неисправной и предупреждением автовладельца об этом;
• наличие двухзонного сенсорного датчика, определяющего активность и воздействие на кузов машины;
• опция отключения сенсорного контроллера на расстоянии;
• функция вычисления ложных срабатываний;
• наличие трех каналов связи для подключения дополнительного оборудования;
• функция «Паника», обеспечивающая активацию тревожных сигналов и оптических устройств для отпугивания возможных преступников;
• режим «Антиограбления», позволяющий заблокировать работу силового агрегата при разбойном нападении на машину;
• возможность настройки основных параметров, а также включения и отключения сигнализации с использованием сервисной кнопки Оверрайд;
• опция вызова автовладельца к транспортному средству;
• функция поиска автомобиля на стоянке;
• наличие дополнительных опций на брелке — будильник, таймер, текущее время;
• выключение автосигнализации и разблокировка дверных замков в два этапа;
• наличие встроенного реле для управления системой закрытия дверных замков, установленного в микропроцессорном модуле;
• главный пульт оборудуется пятью клавишами управления, подсветкой дисплея, а также системой предупреждения зуммером либо посредством вибрации;
• защита канала управления от сканирования и перехвата передающихся данных;
• возможность использования дополнительных коммуникаторов, в общей сложности в память блока управления можно прописать до четырех пультов.

Канал «AutoAzart» вкратце рассказал об основных возможностях и функциях систем Томагавк 9010.

Преимущества и недостатки

По отзывам, помимо стоимости и наличия двусторонней связи, для данной сигнализации характерны следующие достоинства:

1. Высокое качество сборки составляющих элементов. Все устройства — брелок, микропроцессорный модуль, антенна и другие выполнены в прочном корпусе. Это позволяет предотвратить выход из строя прибора при механическом повреждении.
2. Коммуникатор для управления мало весит.
3. Несколько режимов для настройки опции дистанционного запуска двигателя.

Минусы:

1. В городских условиях диапазон функционирования коммуникатора составляет 150 метров. Хотя производителем этот параметр заявлен на 1200 м.
2. Некоторые пользователи отмечают такой недостаток, как мелкие иконки и индикаторы на дисплее брелка. Потребуется время, чтобы привыкнуть к ним.
3. Кодировка, использующаяся производителем для защиты передающихся сигналов, по факту является неэффективной. Угонщики могут использовать специальные средства в виде сканера для перехвата импульсов и команд. Это позволит взломать противоугонную систему.
4. Высокая чувствительность сенсорного контроллера. При некорректной настройке это приведет к ложным срабатываниям автосигнализации.
5. Во время выпуска этих моделей противоугонных систем встречались бракованные сигнализации.
6. У жителей северных регионов могут возникнуть сложности с управлением сигнализацией, поскольку она иногда работает со сбоями в условиях пониженных температур.
7. При сильных помехах происходит разрыв связи с коммуникатором. Со временем кнопки на брелках необходимо нажимать сильнее и по несколько раз.
8. Возможно произвольно отключение и активация различных функций, что свидетельствует о проблемах в работе микропроцессорного модуля.

Пользователь Олег Баранов показал на практике, как функционирует установленная сигнализация Томагавк 9010.

Почему не работает на модели 9020

Некоторые владельцы автомобилей с сигнализацией Томагавк TZ 9020 сталкиваются с такой проблемой, как отказ работы турботаймера

Для проведения самостоятельной диагностики необходимо обратить внимание на характер неисправности — она может быть двух типов

1. Не активируется автопрогрев — при выключении зажигания двигатель сразу глохнет. В этом случае вероятной причиной является ошибка программирования (его иногда сложно провести с первого раза). Если при повторной попытке проблема не ушла, значит, выполнено неправильное подключение, неисправен датчик сигнализации или сама турбина.
2. При выключении зажигания проседают обороты, мотор может заглохнуть — в этом случае проблема в самой электрике. При некачественном подключении или окислении контактов возникают подобные проблемы.

Если вы не можете самостоятельно установить причину и устранить неисправность, следует обратиться в специализированный сервис.

Также у нас есть инструкция по эксплуатации Томагавк Х3.

Турботаймер сигнализации Tomahawk

Это дает возможность снизить температуру турбины до оптимального уровня.

Главная функция турботаймера – продление жизни автомобиля. Не всегда есть время на то, чтобы подождать некоторое время после эксплуатации автомобиля и дать поработать двигателю на холостых оборотах. Вследствие чего выхлопные газы скапливаются в нагретой турбине, а это негативно сказывается на турбированном моторе.

Устройство позволяет активировать сигнализацию на автомобиле с работающим двигателем и через несколько минут он выключится. А также механизм позволяет прогревать мотор в холодное время года, включить и отключить турботаймер можно не выходя из дома нажатием одной кнопки.

Как настроить сигнализацию

В большинстве случаев настройка сигнализации Томагавк 9010 начинается с установки правильных настроек на пульте.

Для задания времени сделайте следующие шаги:

Жмите и удерживайте кнопку F до появления мигания жмите один раз.

Установите минуты путем нажатия на символ машины с открытым багажником и зачеркнутого динамика.

Кликните еще раз для установки часов. Изменение осуществляйте теми же кнопками (они будут использоваться и в остальных случаях).

Далее установите следующие настройки Tomahawk TW 9010, для чего используйте следующие комбинации F (по количеству нажатий):

1. Два — будильник (минуты).
2. Три — будильник (часы).
3. Четыре — будильник (включение / отключение).
4. Пять — таймер (часы).
5. Шесть — таймер (минуты).
6. Семь — таймер (включение / отключение).

Автозапуск

Следующий этап настройки автосигнализации Томагавк 9010 — активация необходимых параметров автозапуска и их программирование. На этом этапе нужно активировать функцию включения по температуре в салоне, а также через определенное время. Здесь же может потребоваться установка времени работы стартера, период работы автосигнализации и т. д.

Установка прогрева по температуре в салоне

Для начала сделайте настройку сигналки Томагавк 9010 для запуска по температуре в салоне. В качестве контролирующего органа выступает датчик. Он может быть установлен непосредственно внутри машины или под капотом. Второй вариант более предпочтителен, но такая опция не всегда предусмотрена.

Для настройки сигнализации Томагавк сделайте следующее:

Жмите и удерживайте одновременно символ ключа и открытого багажника.

• Дождитесь однократного мигания парковочных огней и одного звука сирены
• Убедитесь, что на брелке появился соответствующий значок и температура. Должна проиграть мелодия.

Если настройка сигнализации Томагавк сделана правильно, при снижении температуры для установленного уровня происходит запуск мотора.

Для настройки температуры сделайте следующее:

• Включите зажигание без пуска мотора.
• Жмите на Валет шесть раз.

• Отключите зажигание.
• После подтверждения в режим программирования (шесть звуковых/ световых сигналов) кликните дважды Valet.
• Жмите на закрытый замок для установки -5 градусов Цельсия, на ключ — -10, на символ открытого багажника — -20 и на зачеркнутый динамик — -30.

Установка ежедневного запуска

При рассмотрении вопроса, как настроить сигналку Томагавк, необходимо также задать время автоматического пука (периодичность). Для активации такой опции сделайте следующее:

Кликните и удерживайте клавиши ключа и зачеркнутого динамика.

• Дождитесь однократного мигания парковочных огней.
• Убедитесь, что на экране появилась иконка с изображением часов.

В течение пяти секунд жмите одну из следующих кнопок: закрытый замок — для запуска раз в час, ключ — для пуска раз в 2 часа, багажник — для заводки мотора раз в четыре часа, зачеркнутый динамик — раз в 12 ч.

После включения этой опции автозапуск будет заводить машину каждый день в то время, когда был активирована опция.

Дополнительные параметры

Также можно сделать настройку других параметров автоматического пуска. Для их установки перейдите в режим программирования:

1. Включите зажигание без пуска мотора.
2. Жмите на Valet 6 раз.
3. Отключите зажигание.
4. Дождитесь подтверждения перехода в программирование — шесть звуков сирены.

После этого сделайте настройку времени работы стартера для автопуска — трижды жмите Валет. Далее установите нужный параметр:

1. Закрытый замок — 0,8 с.
2. Ключ — 1,2 с.
3. Открытый багажник — 1,8 с.
4. Перечеркнутый динамик — 3 с.

Выше рассмотрена основная схема настройки сигнализации Томагавк 9010. По желанию можно установить и другие параметры, к примеру, время до глушения двигателя после автопуска, функцию безопасного вождения, автоматическую постановку на охрану и т. д.

Преимущества охранной системы и турботаймера

Самое главное преимущество данной системы заключается в том, что владелец автомобиля продлевает жизнь своему “железному коню”. Обусловлено это тем, что не всегда получается подождать несколько минут после остановки машины. Бывают случаи, когда нужно срочно куда-то уйти, а процесс закупоривания нагретых масел и выхлопных газов в нагретой турбине будет делать свое грязное дело, в итоге вы попадете на ремонт уже через пол года такой эксплуатации турбированного дизеля.

Следующее преимущество вытекает из предыдущего, ведь согласитесь, очень удобно приехав домой после тяжелого рабочего дня не сидеть еще какое-то время в машине, чтобы дать остыть системе. А выйти, поставить авто на сигнализацию и пойти отдыхать. Установка турботаймера даст вам эту возможность, а включенная при этом сигнализация позволит спать спокойно.

И последнее, подобные сигнализации не ограничены лишь автозапуском и самостоятельных охлаждением турбины на холостых оборотах, вы получите еще массу отличных функций, которыми можно пользоваться на расстоянии. Например, тот же автозапуск позволит не сидеть в холодной машине зимой, прогревая ее. Датчики блокировки дверей, багажника и капота, а также датчик крена, будут надежно следить за сохранностью транспортного средства. И это еще далеко не все, ведь почитав инструкцию, вы найдете еще около тридцати полезных функций, которые будут только помогать при должном освоении.
