Разборка мотора печки пежо 307

Характеристики обогревателя

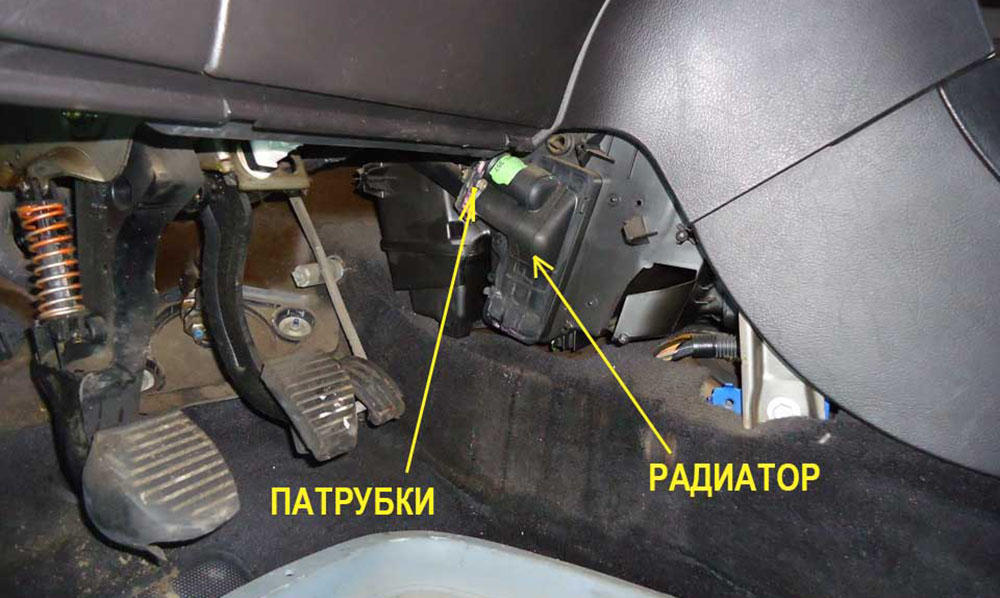

Печка Peugeot 307 зависима от системы охлаждения двигателя. Работоспособность обогревателя зависит от слаженной работы всех входящих в ее состав компонентов. Сложности могут возникать по таким причинам:

• внутри радиатора трубки забиты солевыми отложениями или механическим мусором;
• циркуляции антифриза препятствуют воздушные пробки;
• перегорел электрический двигатель (мотор печки Peugeot 307), вращающий вентилятор;
• вышла из строя помпа, перекачивающая циркулирующую по системе жидкость
• не переключается вентилятор печки под разные скорости.

Многие неполадки автовладелец имеет возможность восстановить самостоятельно. Потребуются лишь новые запчасти и несколько часов времени на разборку/сборку.

Воздух внутри

Когда печка французского Peugeot 307 не работает, то виновником может оказаться воздух внутри каналов. Он будет мешать правильному движению жидкости, что в результате скажется на рабочей температуре системы. Проникать воздух сможет в морозную погоду по причине выхода из строя крышки расширительного бачка. На ней присутствует клапан, необходимый для регулировки давления и не допущения внутри разряжения. Хуже, когда газы проникают в систему через неплотные хомуты либо основной радиатор. Также разгерметизация возникает на сальнике помпы. Это проявляется в легких потеках на корпусе. Если не менять уплотнение там, то течь лишь усилится и создаст больше проблем.

Причины, по которым не заводятся Пежо 307 с дизельными ДВС

Рассмотрим наиболее часто встречающиеся причины (и некоторые способы их решения), почему не заводятся Пежо 307 с дизельными агрегатами.

• Форсунки. Симптомы – мотор не заводиться или работает неравномерно; из выхлопной трубы идет черный дым; повышенный расход дизтоплива. Пьезоэлектрические форсунки обычно не подлежат ремонту, в остальном – все заменяемо.
• Турбокомпрессор. Симптомы – наличие масла в системе впуска и в выхлопных газах; свист компрессора; переход в аварийный режим; повышенный расход масла. Помогут ремонт или замена.
• ТНВД. Симптомы – проблемы с развитием мощности. Ремонт насоса вполне возможен, в продаже всегда есть новые ролики, секции, клапаны, датчики и уплотнения.
• Маховик. Симптомы – рывки на холостом ходе; стук при выключении ДВС и скрип при понижении передач. Вышедший из строя маховик следует заменить на новый.
• Сажевый фильтр. Симптомы – переход ДВС в аварийный режим и повышенный расход топлива. В продаже имеется несколько аналоговых фильтров для Пежо 307.
• Свечи. Симптомы – плохой запуск ДВС «на холодную».
• Регулятор давления. Симптомы – рывки при движении и затрудненный запуск ДВС. Регулятор не ремонтируется.

Под капотом Peugeot 307 HDi

IGOSON 11 фев 2013

Ну вот и обещанный мной фотоотчет:

Тем у кого 307 и 407 с климат-контролем.

Для того чтобы снять резистор моторчика печки (Блок управления скоростями вентилятора отопителя) необходимо выполнить следующие действия:

1. Как рекомендует нам мануал перед любыми работами снимаем плюсовую клемму аккумулятора:

— капот.jpg33,58К

2. Далее снимаем пластиковую накладку под рулем аккуратно отстегивая застежки по периметру. А так же снимаем карпет над педалями закрывающий недры торпеды (стрелками показано расположение клипс):

— ПлПодРуль.JPG44,83К

3. Теперь ныряем под руль и видим кучу всего, но нам нужно смотреть в зону обозначенную красными стрелками — там и находится резистор. (Зелеными стрелками показан мотор печки, но об этом позже):

— ОблРез.JPG45,05К

4. Далее тянемся рукой к резистору и нажимая на торцы снимаем фишку электрического разъема. Теперь задача такая — нужно повернуть резистор на где-то 20 градусов против часовой стрелки, для этого инженеры-конструкторы любезно предусмотрели на корпусе ручку а-ля газплита. Беремся за эту ручку и прилагаем титаническое усилие.

— Резнаместе.JPG43,43К

. понимаем, что для этой операции нужно жать кистью с усилием как минимум 150 кг. Поминаем добрым словом всех, в частности французов, берем плоскогубцы, хватаем ими эту приблуду и рывком срываем её с места — готово:

— Резснят.JPG39,93К
— РезНиз.JPG44,87К

Установку производим в обратной последовательности (как будто можно как то ещё).

Теперь интересно же что внутри этой штуковины, при помощи отверток разковырял:

— Резразобр1.JPG39,71К

Так как в моем случае резистор был не при чем я полез проверять сам мотор печки. Заодно расскажу как снимать его:

На просторах интернетов есть много инструкций как демонтировать мотор и почти везде пишут, что в начале необходимо открутить карданчик рулевого колеса, типа иначе мотор будет не вытащить, всё вытаскивается нормально. да не совсем удобно, но нормально.

Итак, подготовительные работы те же, что и перед снятием резистора (снимаем клемму, пластик под рулем, карпет). Ныряем под руль, но теперь глубже, я ложился на спину головой на педаль акселератора, Тянемся рукой в зону обозначенную зелеными стрелками:

— ОблРез.JPG45,05К

Нащупываем на корпусе мотора электрический разъем, вытаскиваем фишку нажав на усики по бокам.

Теперь беремся двумя руками за мотор и поворачиваем его ВНИМАНИЕ ПО часовой стрелке, т.е. как-бы по обратной резьбе — это сделать довольно просто, я ожидал, что усилие должно быть еще большим, чем при снятии резистора, поэтому ощущения мои были примерно такие же как если приготовиться поднимать 36 килограммовую гирю, а она окажется пенопластовым муляжом

Когда мотор повернули аккуратно вынимаем его по направлению к рулевой колонке, затем поворачиваем его крыльчаткой вверх и маневрируем между проводами, рулевой колонкой и педалями, бережем глаза из мотора сыпется много пыли — ВОТ ОН:

— Мотор.JPG56,36К

Продуваем, чистим клеммы, проверяем на прямую от аккумулятора — плюс с минусом можно путать — ничего не будет, просто мотор будет крутить в другую сторону. Можно еще открутить единственный болт на корпусе мотора и вынуть его из пластикового корпуса, чтобы смазать подшипники, но у меня не оказалось нужного размера отвертки torx, а другими способами болтик не поддался.

На место ставим так:

Опять крыльчаткой вверх маневрируем между педалями и другими прелестями, когда довели до места, располагаем корпус мотора так, чтобы вот эта выпуклость:

— Мотор1.JPG43,54К

оказалась направлена вертикально вниз. Вставляем мотор плотно в корпус, предварительно убрав тоненький черный проводок идущий куда-то вверх и постоянно норовящий попасть под мотор, и поворачиваем против часовой стрелки до упора. пошевелим мотор вниз-вверх-вправо-влево, чтобы убедиться, что сидит крепко — всё, подсоединяем разъем и собираем обратно шелуху.

Электрическая часть

Часто неприятности преподносят электропотребители. Разогретые потоки воздуха направляются вентилятором. Когда он не работает или перегорел предохранитель печки Peugeot 307, то из дефлекторов не поступает теплый воздух. Чтобы избавиться от проблем с этими узлами, необходимо провести такие операции:

• когда отсутствует вращение вентилятора на любом положении переключателя, то необходимо проверять блок предохранителей, выявляя перегоревшие плавкие вставки;
• в том случае, когда предохранитель исправен, а не функционируют стеклоочистители, то виновник проблемы – разгрузочное реле контактов;
• требуется проверить мотор печки, открыв бардачок, немного оттянув стопорные щеколды и приподняв над приборной панелью;
• откидываем двухконтактный разъем от моторчика вентилятора и накидываем напрямую контакты от АКБ, тестируя работоспособность электродвижка (черно-синий провод к «плюсу», коричнево-красный провод к «минусу»);
• если запустится движок вентилятора печки, то виновники – резисторы, в противном случае необходимо менять электродвигатель.

Важно! Даже при одном сгоревшем резисторе рекомендуем менять весь блок, чтобы проблема не повторялась. Необходимо протестировать на работоспособность переключатель, расположенный на приборной доске

От его состояния также зависит, будет ли работать печка Peugeot 307

Необходимо протестировать на работоспособность переключатель, расположенный на приборной доске. От его состояния также зависит, будет ли работать печка Peugeot 307.

https://youtube.com/watch?v=FxVWIaTB5Ds

19.2 Вентилятор отопителя

Если вещевой ящик открыт или снят, то становится доступным двигатель вентилятора (4). Он вставлен снизу в воздуховод (1). Резисторы и термовыключатель (3) на иллюстрации сняты вместе со штекером (2). При установке следить за тем, чтобы блок сопротивлений не нарушал герметичности воздуховода. При необходимости применить герметик.

Двигатель вентилятора имеет четыре скорости, которые устанавливаются поворотом регулятора «Доступ воздуха и вентилятор» на приборной панели. Скорость вентилятора меняется путем подключения резисторов с различным сопротивлением (либо путем их включения одного за другим). Сопротивления подключены к проводу, ведущему на корпус («массу»), к двигателю вентилятора. Подача тока (через предохранитель), таким образом, остается постоянной – «улучшается» либо «ухудшается» только контакт на «массу».

Поиск неисправностей двигателя вентилятора

1. Если вентилятор не работает при любом положении выключателя, сначала вам следует проверить соответствующий предохранитель (таблицы в главе Кузовная электросистема).
2. Если, несмотря на исправный предохранитель, не работают и стеклоочистители, значит, причина в разгрузочном реле контакта Х (см. главу Кузовная электросистема).
3. Проверка двигателя вентилятора: открыть вещевой ящик, слегка потянуть вниз стопорные защелки ящика и поднять над краем приборной панели. Тем самым можно полностью откинуть ящик.
4. Отсоединить двухполюсный штекер от двигателя вентилятора, проложить вспомогательные провода к двум освободившимся соединительным контактам: от положительного вывода аккумулятора к контакту, где был черно-синий провод, от отрицательного вывода аккумулятора к контакту, где был коричнево-красный провод.
5. Если двигатель вентилятора исправен, он должен работать с максимальной скоростью. В противном случае заменить.
6. Если вентилятор работает не на всех скоростях, то, возможно, неисправно одно из сопротивлений.
7. Снять добавочные сопротивления, провести визуальную проверку. В случае, если одно из сопротивлений перегорело, необходимо заменить весь блок резисторов.
8. Если добавочные сопротивления в порядке, то наряду с разрывом проводки причиной неисправности может оказаться поворотный регулятор на приборной панели – полностью заменить привод отопления.

Снятие двигателя вентилятора салона

Двигатель вентилятора салона отбалансирован вместе с крыльчаткой, поэтому возможна замена только обеих частей в комплекте.
