Citroen c4 l турбо exclusive › logbook › не греет печка на холостых

Диагностика своими руками

Если предохранитель цел, для проверки работоспособности вентилятора необходимо добраться к его разъему питания. Электродвигатель печки может находиться либо в салоне под панелью приборов, либо в подкапотном пространстве со стороны салона за моторным щитом. Информацию о том, где находится вентилятор отопителя и как к нему добраться, вы можете найти в руководстве по эксплуатации и ремонту вашего автомобиля. Там же вы найдете схему включения вентилятора.

Изучив схему, определите, на каком из пинов разъема, подходящего к электродвигателю, должен приходить «+» после включения первой скорости вентилятора. Вставьте в этот пин один из контактов контрольки, второй контакт замкните на «массу», включите зажигание и поверните переключатель вентилятора печки в любое из положений. Если лампочка контрольки загорелась, значит, проблема в электродвигателе. Если питание на разъем так и не пришло, необходимо искать обрыв проводки в цепи, идущей к включателю отопителя.

Замена щеток

Для замены щеток необходимо снять лопастное колесо с корпуса электродвигателя (обычно держится на защелках). Если вы не смогли подобрать щетки по каталогу автозапчастей, отпаяйте старые щетки и подберите похожие по размеру. При необходимости медно-графитовые щетки можно подпилить надфилем. Для пайки щеток вам потребуется паяльник, канифоль и немного припоя. Перед сборкой электродвигателя очистите внутренности от продуктов износа предыдущих щеток.

Если вентилятор, до того как перестал включаться, издавал писк либо излишний шум при работе, рекомендуем смазать втулки литолом. Положите небольшую порцию смазки на торец втулки и нагрейте ее, чтобы она затекла внутрь. Если вентилятор работал бесшумно, то смазывать втулки не рекомендуется вовсе. Смазка будет задерживать пыль, что со временем превратит ее в абразивную пасту.

Рекомендуем посмотреть видео, в котором довольно подробно показан процесс поиска неисправности вентилятора печки и замены щеток.

Работает только последняя скорость либо отсутствует одна из скоростей

Неисправность в добавочном резисторе. Режим максимальной скорости вращения имеет, что называется, прямое подключение, поэтому можно сделать вывод об исправности цепи управления и самого электродвигателя. Схема с добавочным резистором применяется на большинстве автомобилей. Но также скорость вращения электродвигателя отопителя может регулироваться ШИМ-сигналом.

Проверка резистора

Проверить добавочный резистор можно с помощью мультиметра. Для этого достаточно измерить сопротивление на выводах резистора и сравнить показания с эталонными значениями для вашего авто

Обратите внимание на термопредохранитель, который при коротком замыкании может перегореть, также нередки случаи отпаивания элемента вследствие чрезмерного нагрева резистора. Подобрать похожий резистор можно в магазине радиодеталей

На представленном ниже видео показан процесс обслуживания неразборного моторчика печки. Единственное, что мы не можем рекомендовать — избавляться от термопредохранителя!

Не работает автоматическое управление отопителем

Проблема может быть в контактах электрической цепи управления, датчике температуры воздуха в салоне, датчике положения воздушной заслонки либо в электронном блоке системы автоматического управления отопителем (САУ).

Двигатель не прогревается, заклинило термостат

Салонная печка использует тепло, которое вырабатывает двигатель. Как только он нагревается, в салон начинает поступать тёплый воздух. Если же при включённой печке салон не прогревается, значит мотор не выходит на рабочую температуру. А в этом, как правило, виноват заклинивший термостат.

Это клапан, который регулирует циркуляцию антифриза по системе охлаждения по большому и малому кругу. Если термостат заклинивает на открытие, ОЖ будет циркулировать только по большому кругу, через радиатор, где она постоянно охлаждается — и двигатель не нагревается (за это отвечает циркуляция антифриза по малому кругу), и печка «не дует».

Если при запуске мотора проходит минут 3-5, а из салонной печки не поступает тёплый воздух — это повод проверить работу термостата и при необходимости заменить его.

Ещё печка может работать неэффективно из-за особенностей конструкции самого мотора.

Дизельные ДВС, турбонаддувные бензиновые агрегаты и современные малообъемные (до 1,4 л) экономичные агрегаты — прогреваются очень долго как раз из-за своей высокой энергоэффективности. То есть на холостом ходу такие моторы вырабатывают тепла меньше, чем нужно печке для нормального обогрева.

Решить такую проблему поможет утепление моторного отсека или установка предпускового подогревателя.

Диагностика своими руками

Замена щеток

Работает только последняя скорость либо отсутствует одна из скоростей

Проверка резистора

Не работает автоматическое управление отопителем

Какие инструменты нужно использовать для диагностики

Проверить подпитку разъема движка можно обычной контролькой. Но при проведении полноценной диагностики и выявлении неисправностей высокой степени сложности необходим мультиметр. При наличии знаний по использованию мультиметра можно без проблем измерить питание на разъёмах, проверить сопротивление, что даст возможность выполнения быстрого поиска неполадок в проводках либо констатации проблем с резисторами.

Кроме того, измерение сопротивления и диагностика проводов в этом режиме значительно облегчит поиск короткого замыкания.

Провести диагностику ШИМ-контроллеров электрических управляющих частотой оборотов вентилятора систем можно при помощи осциллографа. Но приобретение этого прибора для диагностики из-за его дороговизны не является целесообразным.

Не лучше ли воспользоваться указанными ниже способами диагностики, которые в большинстве случаев помогут и без дорогих приборов выявить источники неисправностей в вентиляторе печки. Итак, приступим.

Если невозможно запустить вентилятор, такая ситуация возникает из-за:

изношенности щёток. При выполнении функций обычного движка постоянных токов у вентилятора печки главной проблемой является истирание щёток, с помощью которых вольтаж подводится к коллектору. При сильном истирании медно-графитовых щёток снижается создающее контакт вжимающее пружинное усилие, что в свою очередь приводит к работе вентилятора с переменной частотой. Например, он включается при ударе по передней панели или наездах на дорожные выбоины.
неисправных электрических цепей управления. Источником проблемы является отпаянные из-за сильного нагрева контакты;
обрыва в проводах, окисленного контакта;
перегоревшего предохранительного элемента. При постоянном перегорании предохранителя (после его замены) мастер должен найти участок цепи с коротким замыканием.

Sagem S2000. Элементная база

Так сказать «сердцем и мозгом» ЭБУ Sagem S2000 являются следующие элементы:

MCU: Infineon SAK-C167CR-LM
FLASH: AM29F200BB
EEPROM: ST95080

Кстати наличие и такое расположение друг относительно друга, процессора C167xx, флэш-памяти 29F200 в корпусе TSOP-48 и еепром-памяти 95080, тоже является отличительным признаком первых Sagem S2000, для автомобилей Groupe PSA.

На просторах интернета большое количество полностью отмытых плат. Эта в хорошем разрешении, конденсатор по расположению которого мы идентифицирует ЭБУ, на месте, но отсутствует микросхема SAGEM/ALCATEL. Ниже вы можете скачать даташиты некоторых элементов:

HIP9011 — Микросхема канала обработки сигналов датчика детонации
L9823 — Выход на реле включения вентиляторов радиатора охлаждения, реле бензонасоса, реле кондиционера. Вход включения фар и стоп-сигналов.
L9930 — Драйвер регулятора холостого хода
M95080 — Микросхема памяти EEPROM
M29F200BB — Микросхема памяти FLASH
SAGEM S2000 — Микросхема обработки сигналов датчиков и управления исполнительными устройствами
SAK-C167CR — Микропроцессор
TLE4471 — Стабилизатор напряжения 5В
TLE6220 — Используется в качестве драйвера форсунок, клапана EVAP и других электромагнитных клапанов
VB029 — Драйвер катушки зажигания
VND10N06 — Драйвер включения главного реле. Драйвер нагревателя датчика кислорода

Есть нарисованная энтузиастами, правда не до конца, принципиальная электрическая схема блока управления. При ремонте блока пригодится.

И ещё одна фотография платы блока. По всем признакам, это один из первых PSA Sagem S2000, однако элементная база, не значительно отличается от фотографии выше.

Вентилятор не включается

Основные причины:

износ щеток. Поскольку вентилятор печки является обычным двигателем постоянного тока, его главная проблема – истирание щеток, использующихся для подвода напряжения к коллектору. Когда медно-графитовые щетки истираются настолько, что прижимающего усилия пружины уже недостаточно для хорошего контакта, вентилятор работает с переменной частой. К примеру, может включиться после удара по приборной панели либо проезда выбоины на дороге;
неисправности в электрической цепи управления. Возможно, причина в отпаявшемся контакте, так как во время работы определенные детали электрической цепи могут сильно нагреваться;
окисление контактов, обрыв проводов;
перегорание предохранителя (рекомендуем почитать, как правильно заменить предохранитель). Если после
замены предохранитель перегорает вновь и вновь, необходимо искать участок цепи, на котором происходит короткое замыкание.

Ремонт отопителя Citroen C4 с климат-контролем

Данная проблема встречается преимущественно на автомобилях до 2007 года выпуска , проблема впрочем возникает также и у Ситроен С5 или Пежо 407. Про эту проблему написано в другой статье.

Ввиду того, что не у всех есть прибор для диагностики автомобиля думаю, что эта статья будет полезна…

Симптомы неисправности:
Не регулируется температура по правой или левой стороне климат контроля.
Вызвано сие срезанием зубьев на заслонке привода смешивания воздушных потоков.
Лекарство рассмотрим далее.
Необходима установка ремкомплекта отопителя на обе строны.

Прежде чем покупать сначала убедитесь в том что дело действительно в шестерне.
Для этого надо снять редуктор смешивания воздушных потоков с той стороны где не регулируется температура.
На верхнем фото они обозначены цифрой 5.
Если не хватает пары зубьев то приступаем к ремонту.

|———-

Снять следующие элементы:
1. Боковую обивку левой консоли (1)
2. Обивку под рулевой колонкой (в «a»)
3. нижнюю левую накладку (2)
4. Снять перчаточный ящик
|———-

Снятие редуктора – Левая сторона
1. Отключить электрический разъем (в « b »)
2. Откутить саморезы (3)
3. Снять моторедуктор заслонки смешивания воздушных потоков (4)
|———-

Снятие редуктора – Правая сторона
1. Отключить электрический разъем (в « c »)
2. Откутить саморезы (5)
3. Снять моторедуктор заслонки смешивания воздушных потоков (6)
|———

Установка ремкомплекта на обе стороны. Эту операцию провести для двух сорон.
1. Шлицевой отверткой снять шестеню (7)
|———

2. Установить моторедуктор заслонки смешивания воздушных потоков (4) на панель (8).
Проверить: центровку моторедуктора заслонки смешивания воздушных потоков (4) и крепление (в «d»).
|————–

3. Установить шестерню (7) обратно на редуктор.
|————

Сдвинуть шестерню (9) моторедуктора заслонки смешивания воздушных потоков против часовой стрелки до упора.
Установить шестерню (10) в шестерню (9).
Важно: при установке часть «e» шестерни (10) находится внизу.
|————-

ЛЕВАЯ СТОРОНА
Установить (4) и (8) на шестерню (10)
Установить саморезы (3)
Подключить электрический разъем (в « b»).
ПРАВАЯ СТОРОНА
Установить (6) и (8) на шестерню (10)
ВНИМАНИЕ: при установке (6) и (8) проверить установку панели (8) выше прорези (в « f »).
Установить саморезы (5)
Подключить электрический разъем (в «c»).
Проверить работу моторедукторов заслонки смешивания воздушных потоков.
Ниже Вы видите, как ремкомплект выглядит в живую.

Материал предоставлен сайтом www.psa-club.ru, за что им оргомное merci !
Для увеличения изображения нажмите на него:

Воздух не поступает в салон автомобиля

Если в салон вашего автомобиля вовсе не поступает воздух, то скорее всего виноват моторчик печки. В большинстве случаев перегорает предохранитель вентилятора печки, поэтому нужно сразу проверить блок предохранителей.

Но также Вы не сможете согреться из-за неработающей заслонки или ее моторчика. В таком случае без автосервиса устранить эту проблему быстро не получится, потому что добраться до заслонки печки можно только после полного демонтажа передней панели авто, а это очень кропотливый и сложный процесс.

Еще причина, по которой не работает печка Пежо 308 или Ситроен С4 1.6 120 л.с., может скрываться в проблемах с салонным фильтром. Если он очень грязный, то теплый воздух не сможет поступать в салон авто.

Подшипник компрессора кондиционера Ситроен С4: замена

Шум при работе компрессора в большинстве случаев связан с тем, что из строя выходит подшипник шкива. Данная деталь не подлежит ремонту и просит подмены, при этом с воплощением этой операции Лучше не затягивать, ведь развалившийся подшипник может стать предпосылкой заклинивании компрессора и его полного выхода из строя.

Этот шум может проявляться по-разному. По мере износа подшипника он варьируется от временами возникающего исключительно в теплом либо, напротив, на прохладном движке и пропадающего при включении кондиционера в непрерывного рокота либо грохота, який никак не изменяется вне зависимости от того включен кондиционер либо нет.

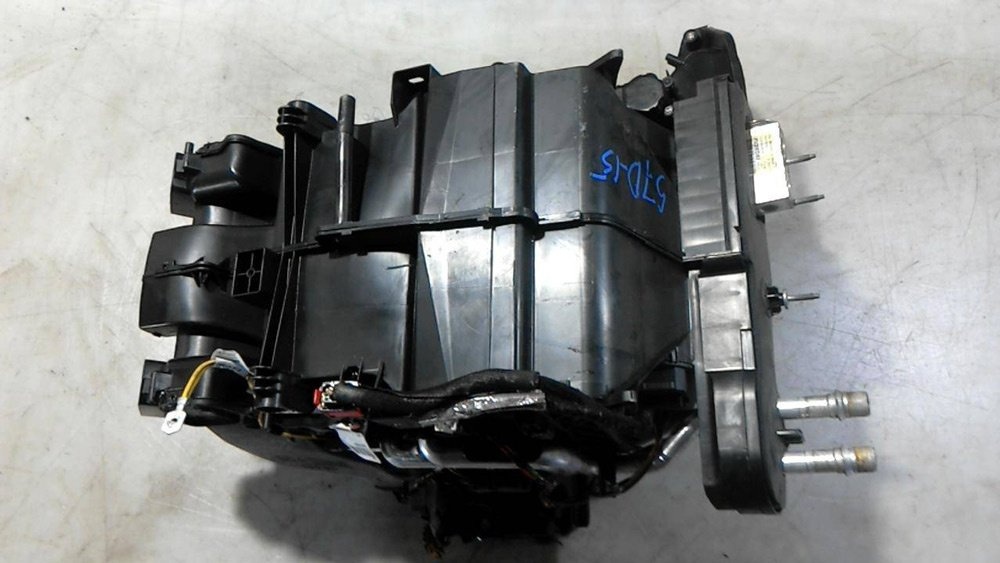

Устройство отопителя

Тепло в салон попадает из мотора средством охлаждающей воды. Тепло является побочным эффектом работы мотора. Жидкость омывает очень нагретые детали, тем охлаждаем их. В тёплое время года тепло выбрасывается в атмосферу, а зимой его часть тратится на подогрев салона. По патрубкам жидкость попадает из мотора в салонный радиатор. В салоне установлен электродвигатель с крыльчаткой, який прогоняет воздух через жаркий радиатор, нагреваясь, он распространяется по салону. Регулировка температуры осуществляется путём регулировки количества жаркой ОЖ, проходящей через отопитель. В корпус печки установлены заслонки, регулирующие поток воздуха. Заслонки управляются с блока управления средством моторедуктора. Регулировка скорости вращения вентилятора осуществляется также с этого блока, через реостат.

Образование воздушной пробки

Если плохо греет печка Пежо 308 или Ситроен С4, причиной этого также может стать воздушная пробка. Она возникает вследствие низкого уровня антифриза, когда система захватывает воздух. В таком случае нужно просто добавить охлаждающей жидкости до нормального уровня и провести прокачку системы.

Но воздушная пробка также может образоваться из-за негерметичной прокладки головки блока цилиндров. Без автосервиса устранить эту проблему не получится, потому что для этого нужно провести ремонт двигателя, во время которого снимается головка блока цилиндров и устанавливается новая прокладка.

Вентилятор печки

Конструктивно вентилятор состоит из электродвигателя постоянного тока с коллекторно-щеточным узлом и крыльчатки, посаженной на ротор эл. мотора. Питание электромоторчика осуществляется от бортовой сети авто. Предусмотрено несколько режимов работы вентилятора, разница между которыми сводится только к скорости вращения ротора, а реализовано это путем врезки резистора в цепь питания электромотора.

Установка режима работы вентилятора осуществляется рукояткой, размещенной в блоке управления печкой на центральной консоли. Изначально на ВАЗ-2110 эта рукоятка входила в конструкцию контроллера САУО, но функционировала отдельно от самого контроллера. Позже в САУО добавили функцию автоматического управления вентилятором (положение «А» на рукоятке), задействовав которую контроллер регулирует скорость вращения электромотора, чтобы поддерживать заданный температурный режим.

Электродвигатель, используемый в конструкции вентилятора ВАЗ-2110, прост, но у него есть «слабые места» — коллекторно-щеточный узел и подшипники. Износ этих элементов становится причиной некорректного функционирования и полной неработоспособности вентилятора. Короткие замыкания и обрывы обмотки в приводе печки встречается редко, но об этих поломках тоже не забывайте.

Симптомы поломки. Составляющие отопителя, влияющие на работу вентилятора

Признаки неисправности вентилятора печки достаточно явно проявляются и не заметить их невозможно. Распространенные симптомами поломки:

Повышенная шумность, скрежет при работе.
Сильное снижение эффективности нагнетания воздуха.
Вентилятор не включается в работу.
Самопроизвольное изменение скорости вращения электродвигателя.
На слух определяется, что электромотор работает под сильной нагрузкой.

В ряде случаев такие последствия дают неисправности в цепи питания и управления вентилятором, поэтому следует сначала проверить их. Это касается:

предохранителя (перегорание – причина полного отказа работы электромотора);
резистора (если он не исправен, перестают работать некоторые скоростные режимы электродвигателя);
контроллера (рукоятка переключения режимов вентилятора и входит в его конструкцию, поэтому неисправности САУО сказываются на функционировании эл. двигателя);
клемм проводки цепи питания и управления (окисление, повреждения проводов – одна из причин неправильно работающего электровентилятора).

Если диагностика указанных элементов показала, что они исправны, необходимо демонтировать и ремонтировать сам вентилятор. Но предварительно можно и его диагностировать.

Проверка вентилятора

Делается проверка путем прямой запитки электродвигателя от АКБ (от клемм аккумулятора прокладываем провода и подключаем к выводам питания моторчика) – работа под нагрузкой, затрудненный набор скорости вращения, визги и писки указывают на износ составных элементов привода и необходимость их замены. А вот если даже при прямой подаче напряжения электродвигатель не заработал, вероятнее, он перегорел или произошел обрыв обмоток. Такие неисправности – трудноустранимы и проще заменить узел целиком.

Особенности конструкции печки старого и нового образцов

Конструкция электродвигателя печки на ВАЗ-2110 идентична, а вот вентиляторы и место их расположения отличается. На моделях первых годов выпуска электровентилятор установлен в корпусе печки перед радиатором и расположен он горизонтально (печки старого образца). После конструкцию пересмотрели – вентилятор уже разместили в корпусе салонного фильтра и установили вертикально (отопители нового образца).

Несмотря на конструктивные особенности, демонтаж вентилятора – операция несложная и не требует полной разборки печки.

На ВАЗ-2110 с отопителем старого образца, чтобы снять электровентилятор, нужно:

Демонтировать «жабо».
Снять переднюю стенку ниши, в которой размещен отопитель.
Демонтировать заднюю крышку корпуса вентилятора, предварительно выкрутив саморезы и сняв фиксаторы.
Отсоединить от вентилятора проводку и извлечь его.

Что касается моделей с печкой нового образца, то технология снятия электровентилятора печки на таких авто отличается:

демонтируем «жабо» и переднюю стенку;
извлекаем воздушный фильтр;
откручиваем крепление корпуса фильтра к корпусу печки и разъединяем их;
отсоединяем проводку;
извлекаем корпус фильтра вместе с вентилятором;
демонтируем электровентилятор.

После снятия электродвигателя с крыльчаткой, разбираем его, выполняем дефектовку, заменяем изношенные элементы и собираем обратно.

Ремонт

После проведённой диагностики и выявления причины поломки можно приступать к починке или замене неисправного узла.

При ремонте электрической части важно быть предельно аккуратным, чтобы не замкнуть проводку. Лучше отключить питание на аккумуляторе, чтобы не повредить электронные узлы

Проблемы, связанные с обдувом, можно устранить путём очистки и смазки электродвигателя. Но прежде чем демонтировать вентилятор, нужно проверить, приходит ли питание на «+» провод, поскольку неисправным может оказаться блок управления печкой.
Если обдув осуществляется только на последнем положении регулятора скорости вращения, значит, необходимо искать проблему в реостате, так как последнее положение обдува идёт напрямую к электродвигателю, минуя сопротивление. Реостат имеет свой предохранитель, для начала можно проверить его. Проверить его можно, только сняв сопротивление.
Если проблемы, связаны с заслонками, краником управления печкой, необходимо демонтировать моторедукторы неработающих заслонок и провести диагностику, после чего либо произвести починку, либо замену.

При выходе из строя механического узла необходимо проанализировать степень серьёзности поломки и решить: либо самому производить замену, либо обратиться на станцию технического обслуживания.

Основной причиной плохого обогрева в Ситроен С4 может быть воздух в системе охлаждения. Воздушная пробка образуется из-за нарушения герметичности. Устранить причину можно только после устранения протечек, после чего:

долить ОЖ до уровня;
прогреть двигатель до включения вентилятора;
поднять обороты коленчатого вала до 1,5 – 2 тыс.;
продавливать резиновые патрубки по всей длине до того момента, когда в расширительном бачке перестанут образовываться пузырьки воздуха.

Если проведённая диагностика выявила неисправность термостата, то его необходимо заменить, поскольку данная поломка предусматривает только замену, этот узел неремонтопригоден.
Если неисправным оказался кран печки, то нужно произвести проверку на снятом кранике. Требуется проверить, какая его часть не работает (электрическая или механическая). После проверки принимаем решение о замене или ремонте, после чего собираем и проверяем.
Если при диагностике обнаружено, что патрубки тёплые до отопителя, а после него холодные, в таком случае забит радиатор. Радиатор может быть забит как снаружи, так и внутри. Для очистки его необходимо снять и промыть. Если нет видимых повреждений, то замена не потребуется.
Заслонки также имеют в своём составе механическую и электрическую части. Если при включении заслонок слышны щелчки, а изменений потока не происходит, то поломка заключается в механической части. Для ремонта заслонки требуется её снять и починить, при невозможности её меняют.

В основном поломки, связанные с печкой, возникают в холодное время года, поэтому важно подготовить отопитель к зиме ещё в тёплое время года, поскольку для разборки пластмассовых защёлок салона нужно тепло, иначе они начинают ломаться. Все выше изложенные советы помогут найти неисправность и приступить к ремонту до выхода из строя всей системы отопления (на ранних стадиях), что значительно легче, чем запущенные стадии поломки, когда необходимо менять весь узел

Проверка работы САУО

Для диагностики этой системы нужно иметь мультиметр, чтобы можно было измерить ток на розовом и коричневом проводах. Напряжение может иметь разные значения, это зависит от того, какой именно контроллер встроен в авто. Например, в автомобилях старого выпуска — до 2002 года установлены контроллеры управления отопитель 1303.3854, в таком случае напряжение в минимальном положении меняется примерно за 14 секунд, а при максимальном значении подается стабильно. Поэтому если напряжение блока САУО на выходе имеет постоянное значение — он неисправен. На более новых автомобилях с 2003 года выпуска встроенный блок 1323.3854, и печка 2111-8101012.

Когда обнаружили неисправности в контроллере, то могут быть неисправными заслонки. Чтобы определить и другие причины поломки печки автомобиля 2110-12, скорее всего нужно будет разобрать отопитель.

Ремонт вентилятора (по шагам)

Технология разборки очень проста, но действуйте аккуратно. Поскольку поломка электродвигателя кроется в износе подшипников и графитных щеток, рассмотрим, как заменить эти элементы:

Разбираем электродвигатель. Для этого сначала снимаем крыльчатку, а затем два пружинных фиксатора опоры моторчика.
Снимаем опору.
Выкручиваем винты крепления щеточного узла и снимаем его.
Аккуратно выбиваем ротор.
Очищаем элементы от пыли и грязи.
С внутренней стороны статора аккуратно отгибаем края пластины, удерживающей подшипник.
Выбиваем подшипник и на его место устанавливаем новый (для замены нужен подшипник №609).
Загибаем обратно края пластины.
Осматриваем состояние пластин коллектора на роторе, при необходимости их шлифуем наждачной бумагой (мелкозернистой).
Заменяем изношенные щетки на новые (провода изношенных выпаиваем, а на их место припаиваем провода новых элементов).
Отгибаем упоры пружин щеток (это позволит без проблем установить щеточный узел на место).
Ставим на место ротор.
Устанавливаем и фиксируем щеточный узел, предварительно посадив щетки в посадочные места.
В отверстия, которые закрывали упоры, устанавливаем пружины щетки и загибаем обратно упоры.
Устанавливаем опору вентилятора и крыльчатку.
Отремонтированный вентилятор устанавливаем на авто.

Компрессор кондиционера Ситроен С4: особенности устройства и ремонта

Компрессорная установка работает по счет мотора и приводится в действие при помощи ремня.

Данный узел резвее всего подвергается износу и, как и у многих других авто, является слабеньким местом в Citroen C4. Причина в лишних нагрузках, Которые оказываются на него при работе системы. Одним из источников раннего износа также может слабо натянутые либо изношенные ремень, потому в особенности принципиально впору производить его подмену.

Неисправности могут проявляться последующими признаками:

Шум при работе;
Масляные пятна, Которые можно увидеть на корпусе компрессора.

Последняя неисправность в большинстве случаев гласит о разгерметизацией системы и утечки фреона. Это происходит из-за нахождения на корпусе трещинок либо механических повреждений, также сильного износа прокладок.

Если работает только четвёртая скорость

В случаях, когда моторчик отказывается работать на первой, второй и третьей скоростях, но на четвёртой крутит отлично, виноват тот самый резистор с тремя изолированными обмотками. Если нет возможности его купить, можно попытаться реставрировать своими руками. Правда, только в том случае, когда перегорел термопредохранитель, естественно, перематывать обмотки никто не станет, игра не стоит свеч.

Резистор вентилятора

Снять и проверить резистор можно без демонтажа двигателя. Делается это так:

Крестовой отвёрткой с коротким жалом откручиваются крайние правые винты крепления бардачка.

Откручиваем крайние правые винты крепления бардачка.

Отодвигаем бардачок, чтобы добраться до резистора.

Демонтируем контактную колодку.

Выкручиваем винт крепления резистора.

Встроенный предохранитель

Для замены встроенного термопредохранителя подойдёт любой типа KSD-160 или RY01-165 . Они работают до температуры 150-165 градусов . Для пайки нового резистора обязательно следует использовать легкоплавкий припой, чтобы не перегреть деталь, а во время пайки держать её массивными плоскогубцами для лучшего отвода тепла. Удачной всем работы и комфортной температуры в салоне!

Как починить резистор?

Перед тем, как ремонтировать резистор, необходимо убедиться, что он неработоспособен. Для этого нужно включить зажигание и проверить его работу — как будет дуть воздух. Этот прибор отвечает за работу вентилятора, точнее, частоту его вращения. Если вентилятор не работает в первых трех положениях скорости, то устройство неисправно.

Проверка прибора на исправность

Чтобы поменять резистор, нужно выдвинуть вперед бардачок, не вынимая его. Отключаем колодку проводов. Далее извлекаем прибор, устанавливаем новую деталь. После окончания процесса следует проверить работу вентилятора при разных скоростях (автор — Andre Vladimirovich).

Ремонт печки на Ситроен С4

Любой водитель должен быть готов к периодическим поломкам, которые случаются с автомобилем. Особенно досадно, когда выходит из строя печка, обогревающая салон зимой. Рассмотрим, как решить проблему, если в Ситроен С4 перестал работать отопитель. Для успешного ремонта необходимо провести подробный анализ неисправности. Любая замена должна быть обоснована. Не редактируйте, не задумываясь обо всех деталях, приведенных ниже, в надежде, что это поможет. Лучше потратить больше времени на диагностику, чем на модификацию ремонтируемых элементов. Для лучшего понимания проблемы необходимо знать устройство внутренней системы отопления.

Причины, по которым перестал работать вентилятор печки

Для того чтобы понять почему перестал работать вентилятор печки, почему отопитель не греет, необходимо понять устройство этой системы. В большинстве случаев автомобильная печка состоит из: контроллера САУО, датчика температуры воздуха салона, микромоторедуктора. Зачастую ремонт отопителя не требует определённых знаний и умений. Чаще всего причиной поломки служит пыль, однако если чистка механизма не помогла, то причина поломки может быть достаточно неприятная.

Распространённые проблемы, из-за которых не работает вентилятор печки :

Перегорел предохранитель. Предохранитель F7 с силой тока 30А закреплён не только за отопителем, но и за подсветкой бардачка, электродвигателем омывателя фар. Причиной перегорания предохранителя может стать короткое замыкание. Поэтому, если проблема кроется именно в этом, то необходимо перебирать всю цепь и искать источник замыкания;
Частой причиной, из-за которой не работает вентилятор печки, является радиатор. Со времен в нём образуется накипь;
Воздушная пробка может также негативно воздействовать на работу отопителя. Для того чтобы избавиться от этой неприятности, необходимо прогреть двигатель, после ослабить хомут на шланге, а затем его снять, чтобы воздух мог выйти;
Если печка работает только на прогретую, то, скорее всего проблема в реле зажигания. В таком случае реле требует замены. Находится оно под панелью приборов в центральной консоли;
Встречаются ситуации, когда обогрев включается только в том случае, если переключатель печки находится в положении 3. Выходом из этой ситуации станет замена добавочного резистора. Ток к вентилятору на 3-ем положении идёт на прямую, а в положении 1 и 2 через резистор.

Возможно, вам также будет интересно: «ТОП 25: лучшие зимние шины»
