Самодельный кондиционер для автомобиля

Содержание

• 1 Как сделать автомобильный кондиционер своими руками? 1.1 Этапы работ.
• 1.2 Как он работает?

Каждому автолюбителю важен комфорт и климат в салоне авто. Автомобильный кондиционер является незаменимой частью системы контроля за климатом в салоне современного транспортного средства. Для обеспечения оптимальной температуры салона, современные авто оборудуют эффективными системами климат контроля. Сегодня, автолюбитель привык чувствовать комфорт в любую погоду. Зимой оптимальная температура в салоне достигается благодаря исправной работе печки, летом климат в салоне контролирует кондиционер.

Конечно, обладателю авто в полной комплектации вряд ли прийдется задуматься о самостоятельном изготовлении кондиционера, а вот салон ранних моделей авто нередко требует доработок. Обеспечить должный комфорт в жарком салоне старенького авто можно изготовив простейший кондиционер своими руками. Технология изготовления устройства достаточно проста, но весьма интересна.

Для того чтобы сделать кондиционер понадобиться достаточно свободного времени, необходимые инструменты и материалы. Для изготовления кондиционера нам потребуются:

• Герметичная емкость. Желательно старенький переносной холодильник или другой контейнер.
• Радиатор печки. Подойдет самый простой.
• Старая зарядка от автомобильной сети.
• Насос для жидкости.
• 1-2 вентилятора.
• Трубки, провода.

Почему не получится изготовить портативный кондиционер для авто?

Вообще задумка – очень интересна, вот только на данный момент реализовать ее невозможно. Чтобы разобраться со всем, рассмотрим конструкцию и принцип работы штатного автомобильного кондиционера.

Основными элементами системы кондиционирования авто являются компрессор, испаритель и конденсатор.

Дополнительно в систему включены осушитель и расширительный клапан. Все это соединено в единую герметичную систему, по которой циркулирует хладагент.

Причем указанные составные элементы разбросаны по всей передней части авто, большинство из них установлены в подкапотном пространстве, а испаритель размещен под приборной панелью.

Работает это все так: компрессор приводится в действие от силовой установки (причем он отбирает немало мощности). Работая, этот элемент обеспечивает циркуляцию хладагента по замкнутой системе.

Сначала он, попадает в конденсатор, где переходит в жидкое состояние. Причем этот переход сопровождается активной отдачей тепла в окружающую среду, что и приводит к смене агрегатного состояния хладагента.

После конденсатора хладагент по трубопроводам, через дополнительное оборудование системы, поступает в испаритель.

Там проходит процесс смены состояния вещества – оно снова становиться газообразным. При этом все сопровождается активным поглощением тепла.

А поскольку испаритель размещен под приборной доской, то тепло это он забирает из салона. А забор тепла – это выделение холода, которое затем расходится по салону за счет вентиляторов, установленных перед испарителем.

После испарителя хладагент поступает в компрессор, и весь процесс полностью повторяется.

На схеме наглядно показан принцип работы штатного кондиционера авто:

Из изложенного можно понять, что для нормальной работы кондиционера должен имеется хладагент — вещество, которое очень быстро может менять свое агрегатное состояние (обычно им выступает фреон), причем в достаточном количестве.

Также должна обеспечиваться циркуляция его по системе, которая, в общем-то, не очень маленькая, то есть компрессор должен обладать хорошей мощностью.

И самое главное, хладагенту необходимо куда-то девать забранное из салона тепло.

Существуют, конечно, и монолитные системы. Представителем такой конструкции как раз и является итальянский миникондиционер для грузовиков. У него присутствуют все составные элементы штатного кондиционера, но заключены они в один корпус.

Предположим, что можно создать такую же монолитную конструкцию, работающую от прикуривателя, заправленную фреоном, которая будет еще компактнее и ее можно будет установить в салоне.

Но от этого будет только хуже – хладагент при конденсации будет отдавать тепло в салон, и оборудование будет с одной стороны охлаждать воздух, но с другой — сразу же его и греть. А с учетом того, что от прикуривателя невозможно запитать мощный электродвигатель, который будет приводить в работу компрессор, поэтому циркуляция хладагента будет недостаточно быстрой.

1 Преимущества и недостатки

Перед тем как сделать кондиционер в домашних условиях, необходимо подробно изучить его конструкцию и принцип действия. Владея этой информацией, можно выбрать максимально эффективный вариант самодельной конструкции, которая будет качественно работать и не тратить большого количества электроэнергии

Кроме этого, важно рассмотреть все достоинства и недостатки таких кондиционеров, а также взвесить возможные риски

Преимущества конструкций, сделанных своими руками:

1. 1. Правильно собранный прибор будет быстро охлаждать воздух в помещении.
2. 2. Для выполнения работы понадобится минимальное количество материалов и инструментов, которые легко можно найти в специализированных магазинах города.
3. 3. Денежные затраты на самодельный кондиционер для дома значительно ниже, чем на заводской прибор.
4. 4. Из-за простоты конструкции ремонт прибора не потребует от владельца особых знаний и навыков.

К недостаткам самодельного охладителя относят следующее:

• строго ограниченное время работы;
• необходимость постоянно пополнять запасы льда;
• охлаждение только одной комнаты в квартире;
• большой расход электроэнергии, который влечёт за собой значительные финансовые затраты;
• сильное увеличение показателей влажности воздуха;
• трудность обслуживания и поддержания работоспособности.

Выбор и покупка оборудования под свой автомобиль

Если вы решили устанавливать кондер в автомобиль, то в первую очередь необходимо ознакомиться с сервисным мануалом к машине. В частности, вы должны удостовериться в том, что конструктивные особенности транспортного средства позволяют установить дополнительные девайсы. Конкретно тип системы кондиционирования, а также ее вид, следует подбирать, учитывая мощность силового агрегата. Если вы обратитесь в специализированный магазин, то вам должны будут предоставить каталог кондиционеров, который соответствует техническим характеристикам к определенному авто.

Комплект системы кондиционирования для Дэу Ланос

Чтобы установленный кондер работал правильно, необходимо проверить его комплектацию перед монтажом.

Чтобы монтаж устройства не вызвал трудностей, в комплекте должно быть все, что может потребоваться, а именно:

• компрессорный узел с приводным ремнем;
• конденсаторное устройство или радиатор;
• испарительный узел;
• осушительное устройство — ресивер;
• управляющий узел, в частности, блок;
• магистрали и шланги, датчики, клапана и прочие элементы, численность которых следует проверять в соответствии с комплектацией;
• и, разумеется, в комплекте должен идти сервисный мануал, где будут указаны все рекомендации касательно установки и очистке девайса.

Также важно разобраться с техническими и конструктивными особенностями транспортного средства. Это важно, поскольку расположение испарительного устройства в автомобилях европейского и японского производства должно быть разным

Если вы являетесь владельцем японского автомобиля, то в данном случае испарительный узел, как правило, монтируется под приборной панелью. Следует отметить, что такой вариант более простой для установщика, процедура монтажа в принципе будет более простой.

В том случае, если вы являетесь владельцем авто европейского производства, то вы вряд ли сможете быстро установить кондер. Обычно в таких транспортных средствах испарительный узел монтируется в подкапотном пространстве. Соответственно, такое его расположение может вызвать сложности при монтаже устройства в гаражных условиях (автор видео — Артем Ильинов).

Подготовительные работы

Перед тем, как заправлять свой автокондиционер, вы должны четко определиться с необходимым типом и объемом хладагента. Здесь все просто.

Если ваш автомобиль был выпущен до 1992 года, то стоит использовать тип фреона R-12.

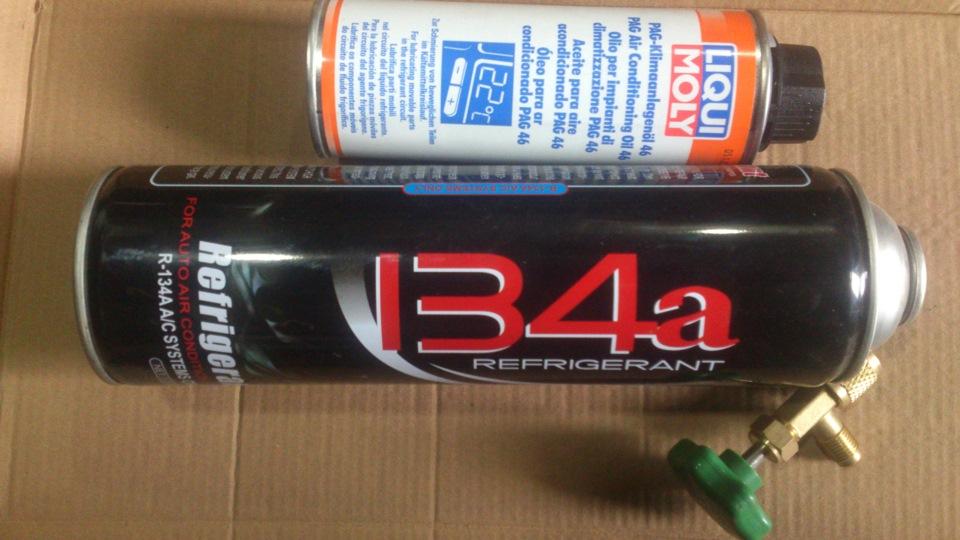

Начиная с 1993 года, производители автомобилей закачивают фреон R-134a. Причина – банальный запрет на применение R-12.

Сложности могут возникнуть лишь у владельцев авто 92-93-х годов выпуска, ведь в переходной период не все производители сразу перешли на R-134a.

Чтобы узнать более точную информацию, внимательно изучите наклейку на внутренней стороне капота (там обычно указываются эти данные).

Второй вариант – можно распознать тип фреона по штуцеру. В новых моделях автокондиционеров, которые работают на R-134a, штуцер имеет большую высоту и диаметр.

Что касается норм заправки хладагента, то они указываются на табличке, о которой мы говорили выше.

Кроме этого, эту информацию можно узнать у специалиста или в инструкции по эксплуатации.

В среднем норма для отечественных авто составляет около 500-1000 грамм.

Использование оконного кондиционера

Идея состоит в том, чтобы установить такой моноблочный кондиционер в районе заднего сиденья, использовать для его питания инвертор 220 – 12 В, а для вывода нагретого воздуха просто высунуть соответствующий патрубок в окно. Однако в таких рассуждениях скрыта достаточно неочевидная ошибка. Оказывается, даже самому немощному кондиционеру для нормальной работы необходимо потреблять порядка 1500 Вт. Если при 220 вольтах это в принципе не проблема, то 12-вольтовой самодельный кондиционер, установленный в машину, работать не сможет ввиду огромного потребляемого тока. Объясним это конкретными расчётами.

Допустим, инвертор обеспечивает минимальные потери при преобразовании. В этом случае бортовая сеть будет запитывать моно кондиционер напряжением бортовой сети (14 В), а потребление тока составит 1500/12 = 107 А. Чтобы проводка от такого тока не погорела, она должна быть толщиной сантиметра полтора. Но следует учесть, что многие генераторы даже не обладают столь высоким верхним лимитом токоотдачи. Да и инвертор должен быть рассчитан на работу с оборудованием соответствующей мощности (1,5 – 2 КВт) – а это очень специфичное и дорогое оборудование, которое найти в свободной продаже – большая удача. Так что попробовать, конечно, можно, но при условии обеспечения решения всех вышеперечисленных проблем, что, честно говоря, малореально.

Как работают кондиционер и холодильник

Прежде чем приступить к переделке, нужно почерпнуть знания о принципах работы кондиционера. Охлаждающий агрегат работает по физическому принципу: жидкость в процессе испарения поглощает теплый воздух. Кондиционер – это герметизированный ящик, внутри которого воздух охлаждается. Этот процесс происходит за счет хладагента, основной его компонент – фреоновый газ. Теплый воздух попадает внутрь короба кондиционера, сжимается и трансформируется в жидкое состояние – конденсируется.

Принцип работы кондиционера

Процесс происходит благодаря хладагенту с помощью теплообменников. Они представляют собой маленькие трубки из меди с тонкими пластинками из алюминия, которые пересекаются. Для ускорения обменного процесса внутрь встроены вентиляторы. Если кондиционер охлаждает помещение, испаритель работает внутри блока в комнате, а конденсат выходит снаружи. Если аппарат работает как обогреватель, процессы выполняются в обратном порядке. Холодный воздух не может самостоятельно генерироваться, поэтому хладагент транспортирует тепло из одной точки в другую.

Холодильник работает по похожему принципу, разница только в том, что охлажденный воздух никуда не выходит, а остается внутри.

Как сделать мобильный кондиционер для автомобиля

Далее рассмотрим два варианта самодельных кондиционеров.

Вариант №1.

Первый из них будет очень простым. Для его изготовления всего лишь потребуется:

• Емкость с плотно прилегающей крышкой;
• Вентилятор, работающий от сети 12В;
• Колено с пластиковой трубы.

Дальше все очень просто – в крышке проделываем два отверстия. В одно из них устанавливаем и закрепляем вентилятор, а во второе – пластиковое колено, которое будет играть роль раструба для выхода охлажденного воздуха. Получиться должна такая конструкция:

Все – «кондиционер» готов, но для охлаждения воздуха потребуется хладагент, роль которого будет выступать лед. Перед поездкой засыпаем его в емкость, накрываем крышкой и ставим в автомобиле.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Как выбрать навигатор для автомобиля

Действует все так: вентилятор будет нагнетать воздух в емкость, при контакте со льдом, он будет охлаждаться и выходить в салон через раструб.

Такой «кондиционер» — очень прост в изготовлении, и финансовые затраты будут минимальными, но и эффективность его тоже не высокая, да и время действия – незначительное, пока лед не растает, и вода в емкости не нагреется. Но на пару часов хватит.

Вариант №2.

Более «продвинутым» можно считать следующий вариант самодельной установки. В плане затрат она обойдется дороже, но и эффективность ее будет значительно выше.

Для его изготовления потребуется:

• Переносная сумка-холодильник;
• Вентиляторы (можно использовать большие кулера на 12В от компьютера);
• Радиатор от салонной печки;
• Насос (аквариумный или от системы омыва стекол);
• Провода;
• Силиконовые трубки;
• Штекер для подключения к прикуривателю (можно взять от автомобильной зарядки телефона).

Имея все это можно приступать к сборке:

На дне сумки-холодильника закрепляем подготовленный насос и подсоединяем к его выходу силиконовую трубку. На заборник насоса желательно поставить небольшой сеточный фильтр;
В крышке сумки прорезаем отверстие по размеру подготовленного радиатора;
С внутренней стороны в прорезь устанавливаем радиатор и закрепляем;
Снаружи размещаем вентилятор. Он может быть один или несколько (к примеру, кулеры от компьютера), соединенные в единую конструкцию

При этом важно проследить, чтобы поток воздуха, создаваемый вентиляторами, был направлен в салон, а не в сумку;
Соединяем силиконовой трубкой насос и радиатор. Второй трубопровод следует надеть на выход радиатора и опустить его на дно сумки;
Разводим проводку

Провода от насоса и вентиляторов соединяем и подключаем к подготовленному штекеру. При этом важно не попутать полярность, иначе электроприборы будут работать в обратную сторону.

В итоге должно получиться примерно такое оборудование:

Его после сборки можно немного «облагородить», сделав более презентабельную внешность.

Теперь о том, как все работает. Хладагентом в таком «кондиционере» тоже выступает лед, а также обычная вода. То есть, засыпаем на дно слой льда, а затем добавляем воду, после этого можно включать прибор в работу.

При этом насос начнет качать охлажденную воду, а установленный на заборнике фильтр не даст попасть внутрь мелким частицам льда.

Вода начнет поступать в радиатор, где и будет происходить теплообмен, при котором воздух возле радиатора будет охлажденным. Именно его и будут подавать в салон установленные вентиляторы.

После прохождения через радиатор вода будет стекать снова на дно сумки.

Поскольку у такой сумки-холодильника стенки – термоизоляционные, то лед не так быстро растает, как в первом варианте «кондиционера», то есть он сможет более длительный срок охлаждать воздух. Наличие радиатора обеспечит улучшенный теплообмен.

Дополнительно такой «кондиционер» можно оснастить устройствами, позволяющими менять скорость вращения вентиляторов, то есть сделать, чтобы было несколько режимов работы.

Немного теории

На данный момент классификация кондиционеров по способу охлаждения содержит всего две большие категории:

• компрессорные системы кондиционирования;
• испарительные устройства.

Компрессорные кондиционеры работают по принципу принудительной циркуляции по закрытому герметичному контуру специального хладагента, который, попадая в нужное место, охлаждает его. Но поскольку законы физики гласят, что если в одном месте вещество (в данном случае – газ) нагревается, то в другом оно должно охлаждаться, чтобы иметь возможность работать непрерывно. Поэтому конструкция компрессорных систем кондиционирования достаточно сложна, и собственно компрессор – далеко не единственная и не самая главная их компонента.

Собрать компрессорный аккумулятор – задача сложная не только в техническом плане. Здесь нужно позаботиться и о безопасности, поскольку хладагент будет циркулировать в системе под давлением, что само по себе опасно. Так что в распоряжении домашних умельцев остаётся только второй вариант – испарительные устройства. Они намного проще конструктивно, поэтому именно принцип охлаждения за счёт испарения воды положен в основу большинства самодельных систем кондиционирования.

Оборудование для заправки

Мастерами станции техобслуживания практикуется несколько способов дозаправки автомобильных кондиционеров. Автолюбителю – новичку в гаражных условиях доступен лишь один метод – полная замена с заливкой новой порции хладагента по весу. Для работы нужно взять в аренду комплект оборудования и приспособлений:

• вакуумный насос, оборудованный обратным клапаном;
• манометрическая станция с двумя заправочными шлангами синего и желтого цвета;
• электронные весы в напольном либо настольном исполнении (подойдут кухонные, показывающие массу с точностью до 1 грамма);
• переходник под сервисный порт (штуцер) конкретной модели авто;
• масляный инжектор – небольшая емкость, подключаемая к заправочному шлангу.

Чтобы автомобильную климатическую установку заправить самому, нужно выяснить количество и марку заливаемого фреона. Как правило, эти данные содержатся в инструкции эксплуатации машины плюс под капотом имеется шильдик либо наклейка. Указывается 2 характеристики – марка и вес хладагента в системе. Соответственно, нужно купить требуемое количество газа с учетом запаса 5–10%!на продувку и непредвиденные потери.

В подавляющем большинстве современных транспортных средств используется фреон R134a, пришедший на смену более опасному и вредному газу марки R12. В процессе заливки хладагента с помощью инжектора растворяется жидкая смазка для компрессора. Вам понадобится 30 мл специального полиалкиленгликолевого масла (аббревиатура PAG на упаковке).

Устройство кондиционера

Система кондиционирования выполняет следующие функции:

• охлаждает и поддерживает оптимальный температурный режим;
• не дает запотевать стеклам в кабине;
• поддерживает оптимальную влажность;
• осуществляет чистку воздуха, поступающего в салон, от выхлопных газов и неприятных запахов.

Как и любое оборудование, кондиционер требует технического обслуживания. Если не выполнять вовремя сервисное обслуживание, состоящее из ряда чистки, заправки ремонте и других работ, устройство не будет полноценно функционировать. Одним из видов работ является чистка и заправка кондиционера.

Заправка, чистка и ремонт автокондиционеров входит в услуги любого автосервиса, но можно сэкономить на обслуживании своего автомобиля, если заправку и чистку сделать своими руками. Чтобы правильно выполнить заправку, нужно в первую очередь знать устройство кондиционера.

По своей конструкции кондиционер похож на конструкцию любого охлаждающего агрегата.

Автомобильный кондиционер состоит из следующих элементов:

• испарителя;
• конденсатора;
• вентилятора;
• компрессора;
• клапана управления;
• магистралей.

Устройство автомобильного кондиционера

В качестве хладагента, как и в других устройствах охлаждения, в системе кондиционирования используется фреон.

Принцип работы кондиционера следующий. Все элементы, входящие в комплект соединены в замкнутый контур с помощью магистралей. По одной из магистралей фреон передвигается под низким давлением, а по другой – под высоким. Компрессор кондиционера приводится в действие с помощью двигателя. В компрессоре фреон, находящийся в газообразном состоянии, сжимается, увеличивается его температура и растет давление. По магистрали, предназначенной для высокого давления, фреон передвигается к конденсатору.

Горячий хладагент попадает в конденсатор. Когда он достигает конденсатора, то подвергается резкому охлаждению, конденсируется и становится жидким. В таком состоянии он попадает на клапан управления. С его помощью регулируется подача хладагента в испаритель, где происходит регулировка температуры до нормы. Чем больше фреона поступит в испаритель, тем больше будет отведено тепла из салона.

Фреон испаряется и в виде холодного газа, и по магистрали для низкого давления снова поступает в компрессор. После этого процесс повторяется.

Схема процесса охлаждения

Как происходит установка кондиционера?

В большинстве случаев установка системы кондиционирования воздуха является весьма сложным мероприятием. Особенно на машинах, не приспособленных для этого. В каждом случае на автомобиль нужно установить компрессор, муфту его включения, испаритель, конденсор, соединительные магистрали, электрические элементы, проложить проводку. А еще – «подружить» все это со штатной системой отопления салона, так как воздуховоды используются одни и те же.

В России больше всего распространены автомобильные кондиционеры производства Италии, Японии и Израиля. Самые востребованные марки – Alex Original, Autoclima и Unicla.

Какое время года выбрать для монтажа кондиционера

Как правило, спрос на кондиционеры возникает в теплое время года. Многие начинают готовиться к жаркому лету уже весной. Именно с этого сезона года нередко повышаются тарифы на монтаж сплит-оборудования. Впрочем, ранняя весна – идеальное время для установки кондиционера. А вот осенью в ненастную погоду с проливными дождями не все специалисты готовы выполнить монтаж прибора или же немного завышают цены на свои услуги.

Самое популярное время года для установки кондиционеров – лето. Несмотря на жаркую погоду, специалисты стремительно собирают заказы на установку оборудования. Некоторым заказчикам приходится ожидать своей очереди на монтаж целыми неделями.

Подготовка к заправке

В первую очередь перед дозаправкой кондиционера в машине своими руками необходимо найти и устранить утечки, а также выполнить вакуумирование.

Поиск и устранение утечки

Если фреон в кондиционере закончился из-за повреждения труб, то в таком случае нужно найти и устранить утечку. Для поиска утечки рекомендуется применять специальный инструмент, который называют течеискателем. Если такого прибора нет, то найти место утечки можно следующим образом:

1. Сделайте жидкую смесь на основе масла и фреона;
2. Добавьте в смесь специальный ультрафиолетовый краситель;
3. Произведите заправку и включите кондиционер;
4. Через 5-10 минут возьмите ультрафиолетовую лампу и осветите ею кондиционер – поврежденные участки должны окраситься в зеленовато-желтый цвет.

Для устранения утечки:

1. Возьмите металлическую трубу и закройте ею место утечки;
2. Поставьте на трубу по 1 хомуту с двух сторон;
3. Обезжирьте место крепления хомутов (например, с помощью спирта);
4. Скрепите часты муфты с помощью изоленты.
5. Нанесите на муфту клей, разместите муфту на трубе и стяните хомуты.

Проверка давлением

После устранения утечек необходимо проверить целостность системы. Для этого следует самостоятельно заправить кондиционер каким-либо безопасным газом (например, азотом).

После заправки нужно обязательно измерить давление – если через 30 минут давление не изменилось, то это значит, что система полностью герметична. В противном случае следует устранить оставшиеся утечки и повторить процедуру проверки.

Вакуумирование кондиционера

Теперь необходимо выполнить вакуумирование устройства, чтобы удалить из системы воздух и капельки влаги. Для вакуумирования понадобится специальный вакуумный насос, а сама процедура выглядит следующим образом:

1. Включите отопительную систему и прогрейте авто (если это не сделать, то в таком случае много влаги останется в испарителе);
2. Возьмите вакуумный насос и подключите его к автокондиционеру – для этого трубу насоса присоедините к патрубку;
3. Включите насос на 10-15 минут. После этого перекройте вентиль и отключите насос. Повторите процедуру 2-3 раза;
4. В конце отключите насос и подождите 2-3 часа, чтобы нормализовалась температура и давление. После этого можно приступать непосредственно к заправке.

Ошибки при обслуживании автомобильного кондиционера

Кондиционер не вечен и требует регулярных проверок и при необходимости ремонта.

Нерегулярная проверка давление хладагента

Из законов техники известно, что все герметичные стыки протекают. Особенно это касается кондиционера, поскольку фреон обладает высокой проникающей способностью.

Даже на новых машинах эффективность оборудования непрерывно снижается, а на поездивших ежегодная потребность в заправке – обычное дело. Работа с недостатком фреона перегружает компрессор и сокращает его ресурс.

Неподходящий фреон

Как правило, во всех современных системах используется один и тот же состав хладагента. Устаревшие марки мало распространены. Но свою надо знать точно, и не допускать ошибочного смешивания или замены. Это быстро выведет систему из строя.

Как и использование дешёвых некачественных расходников, грязной смеси фреона с маслом и заправки в случайных местах без применения специальных станций.

Редкая замена салонного фильтра

Плохо очищенный воздух содержит пыль, частицы дизельного выхлопа, бактерии, грибки и прочие малоприятные компоненты. Большую часть их улавливает салонный фильтр, но его ёмкость не безгранична.

Забитый элемент перестаёт выполнять свои функции, одновременно за счёт роста перепада давления нарушает всю систему распределения воздушных потоков. Стоит он недорого, поэтому менять его лучше чаще, чем по регламенту, не говоря уже о нарушении сроков в сторону увеличения.

Переизбыток фреона во время заправки

Необходимое количество хладагента определяется по картам заправочной станции, где заложено большое количество марок и моделей автомобилей.

Если пытаться избежать визита к профессионалам, то легко превысить заправляемое количество. Система будет перегружена, возможны и быстрые поломки. Ещё хуже, если при этом ошибка возникнет и с определением нужного количества масла.

Не производится антибактериальная обработка испарителя

В зоне испарителя создаются прекрасные условия для роста колоний бактерий. Они сами по себе могут быть опасны для здоровья, но более всего это заметно по характерному затхлому запаху, вызывающему желание вообще выключить систему.

Между тем, существует несколько способов достаточно быстро и с применением специализированных препаратов очистить воздушные пути и структуру радиатора, уничтожить микробов и устранить запахи. Такая обработка должна проводиться регулярно, в зависимости от интенсивности эксплуатации машины.

Изготовление переносного кондиционера

Какая конструкция автокондиционера не пришлась бы вам по душе – для успешного результата нужно чётко придерживаться инструкции изготовления.

Для начала рассмотрим простейшую самодельную охладительную систему, в основе которой находится пластиковый контейнер. В первую очередь, необходимо сделать разметку на крышке пластиковой ёмкости, и по этой разметке вырезать два небольших отверстия под имеющиеся в наличии кулеры. Для этого пригодится обыкновенный острый нож.

Затем, при помощи саморезов, а также винтов, нужно хорошо закрепить кулеры в проделанных вырезах. На этом работа с крышкой не заканчивается – теперь к ней нужно приделать радиатор печки. Здесь всё просто – понадобится вырезать несколько отверстий по периметру, и закрепить радиатор с использованием болтов. Отделить радиатор можно при помощи еще одного куска пластика, вырезанного под размер крышки.

После, на дно контейнера крепится трюмный насос, который затем с помощью шланга присоединяется к первому выводу на радиаторе. Если конструкция крышки ёмкости не предусматривает откидывание, необходимо использовать рояльную петлю, чтобы упростить процесс использования нашего самодельного кондиционера. Также желательно сделать крышку максимально герметичной, дабы вода не просачивалась наружу. Для этого в местах стыков можно прикрепить кусок обычной резины.

На финальном этапе работы нужно подключить провода кулера и насоса к проводам прикуривателя, и на этом сборка кондиционера окончена. Осталось только «заправить» его льдом и холодной водой, чтобы проверить насколько эффективно действует готовая охладительная система.

Автокондиционер с корпусом из пластиковых бутылок делается даже проще, чем предыдущее устройство. Сперва нужно вырезать три простых детали: одна представляет собой бутылку с обрезанным верхом, вторая – это горлышко с отступом в несколько сантиметров, а третья должна быть в виде сплошного кольца с резными краями.

В первых двух нужно сделать небольшие отверстия по кругу – для этого понадобится паяльник или же острое лезвие. Конус с уже готовыми прорезями нужно вставить в «стакан» – это будет основой для нашего автокондиционера.

Теперь следует заняться вентилятором – он вставляется в деталь в форме кольца и тщательно закрепляется липкой лентой. Дальше нужно соорудить импровизированный «раструб» из плотного листа бумаги. Он устанавливает над корпусом и выполняет направляющую функцию – определяет направление струи воздуха из кондиционера.

Затем кладём внутрь несколько крупных кусков льда и включаем питание. Если вентилятор большой – вместо usb-шнура допускается использование батарейки Крона. Это сделает конструкцию еще более удобной в использовании.

И хотя на особую прочность и долговечность такого кондиционера рассчитывать не стоит – всё же он способен хоть на некоторое время поддержать комфортную температуру в салоне машины.

При изготовлении автокондиционера из холодильника я рекомендую сделать отверстие в дверце холодильной камеры. Используя обыкновенный бытовой лобзик, на поверхности выпиливается круг диаметром около 10 сантиметров. Для того, чтобы обеспечить нормальный доступ воздуха, нужно удалить резиновый уплотнитель снизу. Туда вставляется дренажная трубка, которая затем герметизируется с помощью предварительно заготовленного уплотнителя. Также для этого допускается использование монтажной пены.

Затем монтируются вентиляторы, один из которых предназначается для обдувания компрессора нашего автокондиционера, а второй для выдувания прохлады. Для сбора тёплого воздуха по бокам сверлится несколько отверстий.

Установка всех вышеперечисленных самодельных устройств производится в любой части салона машины – главное, чтобы воздух поступал именно туда, куда нужно.

Можно сделать вывод, что конструирование кондиционера для автомобиля своими руками – это очень простое и совсем не затратное дело. Так что если вы ищете доступный способ спасти от зноя себя и своих пассажиров – самодельная охладительная система – это как раз то, что нужно.

Оборудование и инструменты для заправки

Из этих компонентов нужно собрать прибор для заправки системы кондиционирования.

Порядок действий должен быть таким:

Возьмите фреоновый баллон и прикрутите к нему переходник с краном (на верхушке баллона должна быть резьба);
Подсоедините к переходнику шланг;
Прикрепите шланг к станции для измерения давления;
К станции для контроля давления с другой стороны присоедините еще один шланг с переходником;
Заправочный прибор готов

Обратите внимание, что в некоторых магазинах продаются уже собранные приборы.. Также в ряде случаев вам могут понадобиться дополнительные приборы – если вы будете делать вакуумирование, то вам понадобится вакуумный насос, если вы будете проверять целостность труб давлением, то в таком случае вам придется купить баллон с безопасным газом и так далее

Также в ряде случаев вам могут понадобиться дополнительные приборы – если вы будете делать вакуумирование, то вам понадобится вакуумный насос, если вы будете проверять целостность труб давлением, то в таком случае вам придется купить баллон с безопасным газом и так далее.

Выбор фреона

Более старые установки работали на фреоне R12, однако в девяностые годы произошел запрет этой смеси из-за ее негативного влияния на окружающую среду, а после запрета в кондиционерах стала применяться смесь R134a. Для заправки автокондиционера требуется порядка 700 -1000 г смеси.

Этап первый – вакуумирование

Цель данной операции – полностью удалить из контура, теплообменников и компрессора воздух, содержащий влагу. Последняя, оставаясь в системе, способна резко сократить срок службы компрессорного агрегата. Вторичная цель – проверить контур на герметичность и в случае утечки устранить неполадку.

Первым делом отыщите присоединительные штуцера (они же – сервисные порты) кондиционера. Обычно они располагаются в передней части подкапотного пространства возле радиатора и закрыты защитными разноцветными колпачками. Иногда для обслуживания охладителя выведен только один порт с колпачком синего цвета.

Вакуумирование системы выполняется по такой технологии:

1. Очистите от грязи штуцер низкого давления (синий колпачок либо буквенное обозначение «L»), снимите защитную крышку.
2. Пользуясь клапаном, стравите в атмосферу остатки старого фреона, поскольку его количество неизвестно и нужна полная заправка.
3. Подключите к порту синий шланг манометрической станции, находящийся слева. К вакуумному насосу подсоедините желтый шланг (расположен посередине коллектора).
4. Включите насос, откройте вентили на коллекторе и входе сервисного штуцера. Нужный кран станции располагается с левой стороны, напротив синего шланга.
5. Откачивайте воздух в течение 20 минут, при этом стрелка на левом манометре станции должна показывать давление минус 1 Бар.

Статья в тему: Замена масла в АКПП Киа Сид 1.6

Перед тем как заправить кондиционер в машине, отключите вакуумный насос и выждите 1–2 часа. Если система негерметична, стрелка манометра обязательно двинется в сторону нулевой отметки, показывая потерю глубокого вакуума. Придется самостоятельно искать место утечки либо ехать в ближайший автосервис. Проблем не обнаружено – переходите к следующей операции – заправке.

Подводим итоги

Несмотря ни на какие ухищрения, автокондиционер, изготовленный своими руками, может служить разве что демонстрацией вашей изобретательности и технической подкованности. Об эффективности таких устройств говорить не приходится, в противном случае миллионы отечественных автомобилей уже давно были бы переоборудованы. Встречали ли вы в своей практике такие машины? Так что если вы хотите ездить с комфортом, без имитации охлаждения воздуха в салоне самодельными устройствами, без установки классического автокондиционера компрессорного типа не обойтись.

Технический прогресс не стоит на месте, мир переходит на гибридные и электромобили, а конструкция кондиционера остаётся неизменной с середины прошлого столетия. Не стоит ожидать, что вы окажетесь умнее или удачливее сотен профессионалов, интенсивно работающие над этой проблемой. Так что все ваши усилия, направленные на усовершенствование конструкции самодельной системы кондиционирования и повышения её КПД рано или поздно будут успешно забыты, а само устройство займёт почётное место в гараже. В конце концов, охлаждающие способности обычного ящика-холодильника будут наверняка выше, чем вашей самоделки.
