Описание процедуры замены цепи грм на ваз 2106 (2107) как с карбюраторным так и с инжекторным двигателем

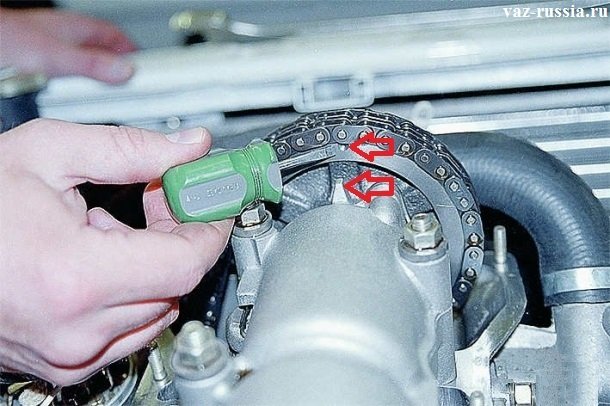

Как выставить ГРМ на ВАЗ 2107 по меткам

Для выполнения некоторых ремонтных и регулировочных работ с двигателем ВАЗ 2107, газораспределительный механизм необходимо выставлять по меткам. Они нанесены как на шестерне распределительного вала, так и на шкиве коленвала. Для выполнения этой работы нам понадобится выполнить предварительно некоторые действия, а именно — снятие клапанной крышки с двигателя.

Для этого головкой с воротком откручиваем все гайки крепления, которые расположены по всему периметру крышки, и снимаем ее, после чего стоит обратить внимание на шестерню распредвала. Необходимо, чтобы выступ на крышке точно совпадал с меткой на звезде, что наглядно показано на фото ниже:

Чтобы прокручивать распредвал, можно воспользоваться либо большим ключом и крутить за храповик, либо руками, взявшись за шкив коленчатого вала.

Также сразу обращаем внимание на метки коленвала и центральную риску корпуса передней крышки двигателя — они также должны совпадать

Именно при таком положении шкива и звезды ГРМ, 1 или 4 цилиндр находится в ВМТ — верхней мертвой точке. Теперь можно приступать к выполнению тех процедур, которые планируются дальше, либо выставление зажигания, либо регулировка зазоров клапанов и т.д.

Инструкция по замене

Для установки нового цепного привода необходимо приобрести набор запчастей и расходных материалов:

  • цепь двухрядная, подходящая конкретному типу двигателя;
  • 3 шестерёнки — две больших и одна малая (продаются комплектом);
  • башмак натяжного устройства;
  • пластина успокоителя;
  • прокладка передней крышки силового агрегата;
  • герметик силиконовый высокотемпературный.

Почему рекомендуется менять все детали привода, включая шестерёнки:

  • в течение продолжительного периода, пока цепь растягивалась, зубья звёздочек тоже успели износиться;
  • по этой же причине истёрлись накладки успокоителя и натяжителя;
  • операция по ремонту очень трудоёмкая, повторять её из-за каждого износившегося элемента привода нецелесообразно.

Инструмент и условия ведения работ

Из специальных приспособлений вам понадобится накидной ключ размером 36 мм для откручивания гайки (храповика), удерживающей шкив коленчатого вала. Поскольку храповик расположен в углублении, захватить его рожковым ключом гораздо труднее.

Остальной набор инструментов выглядит так:

  • комплект рожковых ключей и головок с трещоткой и воротком;
  • плоские отвёртки — обычная и усиленная;
  • монтажная лопатка;
  • пассатижи;
  • молоток;
  • ветошь, перчатки защитные.

Удобнее всего выполнять замену цепи ГРМ на смотровой канаве в условиях гаража. В крайнем случае подойдёт открытая площадка, но тогда для разборки узла вам придётся ложиться на землю под машину.

Предварительная разборка

Цель подготовительного этапа — обеспечить удобный доступ к передней крышке силового агрегата и приводу ГРМ. Что необходимо сделать:

  1. Установите авто на смотровую яму и включите ручной тормоз. Для удобства разборки дайте двигателю остыть до температуры 40—50 °С.
  2. Спуститесь в канаву и демонтируйте защиту поддона картера. Сразу же открутите 3 передних болта, соединяющих поддон с торцевой крышкой, ослабьте гайку на нижнем креплении генератора.

На данном этапе рекомендуется максимально очистить переднюю часть мотора от грязи и масляного налёта. Когда вы снимете крышку привода ГРМ, откроется небольшой проём в масляном картере, куда могут попасть посторонние частицы.

Разборка инжекторной «шестёрки» производится аналогично, только вместе с корпусом воздушного фильтра нужно демонтировать гофрированную трубу, ведущую к дросселю, патрубки вентиляции картера и адсорбера.

Видео: снятие электровентилятора и радиатора ВАЗ 2106

Снятие и установка новой цепи

Если вы впервые разбираете цепной привод распределительного вала, строго придерживайтесь последовательности ведения работ:

  1. Открутите гайку храповика ключом 36 мм. Для ослабления зафиксируйте шкив любым удобным способом — монтажной лопаткой, мощной отвёрткой либо трубным ключом.

В процессе разборки вы можете столкнуться с ситуацией, когда растянутая сверх нормы цепь разрушила или оборвала успокоитель, а обломки упали в картер. В идеале их нужно извлечь, демонтировав поддон. Но поскольку масляный насос оборудован сеткой, а в картере всегда скапливаются отходы, проблема не критична. Вероятность, что остатки детали помешают забору масла, почти нулевая.

При замене цепи на отцовской «шестёрке» меня угораздило уронить в картер отвалившийся кусок пластикового успокоителя. Попытки извлечения сквозь узкий проём оказались неудачными, обломок остался в поддоне. Результат: после ремонта отец проехал более 20 тыс. км и сменил масло, пластик находится в картере по сей день.

Установка новых запчастей и сборка выполняется в следующем порядке:

  1. Вычистите прилегающие поверхности крышки и блока цилиндров, прикрыв картер ветошью.
  2. Опустите новую цепь в проём головки цилиндров и зафиксируйте монтировкой, чтобы она не упала.

Дальнейшая сборка ведётся в обратном порядке. После крепления шкива рекомендуется повторно убедиться в правильности положения меток. Риска на бортике шкива должна стоять напротив длинной полосы на передней крышке.

Устройство и предназначение распредвала

При всем многообразии элементов и сопряженных систем мотора автомобиля силовая установка представляет собой рационально слаженный единый механизм. Мотор «шестерки» представлен «движком» четырехтактного типа, причем сменяемость тактов строго регламентирована. Этим и определяется назначение распредвала ВАЗ 2106, цена которого относительно высока и составляет 1000-1200 рублей, в зависимости от фирмы-производителя.

Классический распредвал ВАЗ 2106 отвечает за последовательность (установленную очередность) работы клапанных элементов на открытие и закрытие изделия для отвода газовых продуктов сгорания воздушно-бензиновой смеси и работу впускного топливопровода.

Основное рабочее тело распределительного вала — кулачки, которые посредством воздействия на них других элементов изделия, в том числе цепи распредвала, «открывают» клапана с заданной периодичностью. Непосредственно цепь распредвала осуществляет взаимодействие шестерни и звездочки распредвала «шестерки» путем цепной передачи.

Каждому клапану соответствует отдельный кулачок, который при эксплуатации воздействием толкателя на выступающий сегмент давит на клапанный элемент, что вызывает его приподнимание, отчего в цилиндр в зависимости от положения элемента, либо идет поступление топливно-воздушной смеси, либо осуществляется вывод отработанных газов. При освобождении толкателя от контакта с выступающим элементом пружина своей силой растяжения «захлопывает» клапанный элемент.

Шейка опоры распредвала ВАЗ 2106 служит для монтажа изделия на отведенное положение. Сопрягаемые детали получают закалку помощью высокочастотного тока и проходят смазку в ходе эксплуатации.

Когда нужно выставлять зажигание?

1-ое, что необходимо знать, — регламента для проведения данной операции не существует, так как угол опережения зажигания выставляется или корректируется только по мере надобности. Она может быть вызвана такими причинами:

  1. Вы не так давно заполучили «семёрку» на вторичном рынке и пытаетесь «довести её до ума».
  2. После ремонта мотора, сопровождавшегося его разборкой.
  3. После откручивания либо снятия головного распределителя зажигания (трамблёра) независимо от предпосылки, почему это было изготовлено.
  4. При переходе с высокооктанового горючего на бензин с пониженным октановым числом и напротив.
  5. После подмены контактной группы либо подшипника в трамблёре (в машинах со старенькой системой зажигания).

Примечание. На автомобилях ВАЗ 2107, оснащённых инжектором с управлением электроникой, предпосылкой проверки системы искрообразования может служить вспыхнувшее табло Check Engine на панели приборов. Правда, оно ведёт себя подобным образом при возникновении ещё дюжины неисправностей. Так что неполадки с зажиганием нужно сначала диагностировать, обратившись на станцию технического обслуживания.

В подавляющем большинстве случаев установка момента искрообразования производится вследствие нарушения настроек после выполнения разборки или ремонта двигателя. Отдельный вопрос — переход на высокооктановый бензин, требующий воспламенения с большим опережением, для чего и проводится корректировка.

Производить проверку своевременного образования разряда на электродах свечей желательно в тех случаях, когда наблюдается нестабильная работа двигателя, слышны хлопки в карбюраторе и выхлопной трубе, сопровождающиеся повышением расхода топлива

Если вы ещё не успели обнаружить «прожорливость» машины, то обратите внимание на цвет дыма, при большом расходе бензина он чёрный, как и нагар на электродах свечей

Видео «Замена вала»

В этом видео показано, как правильно нужно проводить снятие и установку распределительного вала, замену рокеров, пружин и других узлов вала на автомобиле ВАЗ 2106. А также с каким моментом происходит затяжка.

Распределительный вал на автомобилях ВАЗ 2106 снимается в исключительных случаях. Обычно, либо при ремонте и разборке двигателя, либо для его замены. Снимается он не так уж и сложно и для этого понадобится такой инструмент как:

  1. Головка на 17 и 13
  2. Трещоточная рукоятка
  3. Вороток
  4. Удлинитель
  5. Рожковый или накидной ключ на 13

Первым делом необходимо полностью снять клапанную крышку с ГБЦ. Затем откручиваем натяжитель цепи привода ГРМ, который находится с правой стороны в передней части двигателя (по ходу движения):

После этого отворачиваем шестерню распредвала ключом на 17. Чтобы избежать проворачивания, необходимо поставить автомобиль на скорость и подложить под колеса упоры, чтобы он не катился.

После чего отводим ее в сторону, можно слегка чем-нибудь поддеть:

Далее можно приступать к отворачиванию всех гаек крепления корпуса (пенала) распределительного вала ВАЗ 2106. Сначала можно слегка ослабить их воротком, а потом быстро отвернуть трещоткой:

После того, как все гайки окончательно откручены, можно взяться за крышку вала и с необходимым усилием потянуть за нее вверх, немного раскачивая в сторону, чтобы все это было легче делать:

Чтобы извлечь распределительный вал из крышки, нужно отвернуть две гаечки ключом на 10, которые находятся в передней части детали, на фото ниже они показаны отметками в цифрах:

Теперь с задней стороны распредвала можно слегка стукнуть хоть ручкой молотка (деревянной), и он двинется вперед:

Аккуратно вытаскивая его вперед, он извлекается окончательно, результат этого показан на фото ниже:

Процесс установки происходит в обратной последовательности. Если вал необходимо заменить из-за сильного износа, то заодно произведите замену рокеров. Они вынимаются очень просто, достаточно лишь просто поднять каждый из них вверх, преодолевая сопротивление пружинного фиксатора и рокер свободно вынимается:

Если же вал меняться не будет, и рокера еще вполне пригодны для дальнейшей работы, то необходимо их ставить в той же последовательности, в которой они были сняты (если вы вообще их будете вынимать):

Если вы решили покупать новы вал, то на ВАЗ 2106 и аналогичные модели «классики» он будет стоить около 1 000 рублей, что не так уж и дорого.

Распредвал расположен вверху ГБЦ. Со шкивом либо зубчатой звездочкой коленвала соединен посредством ременной или же цепной передачи.

Автомобиль ВАЗ 2106 у водоема

Подготовительные операции

Вид под капотного пространства.

Двигатель ВАЗ 2106

Снимаем корпус воздушного фильтра с карбюратора. Откручиваем три гайки на 10 и четыре на 8 крепления корпуса к карбюратору.

Осторожно не уроните ничего в карбюратор иначе придется его снять, а может и впускной коллектор тоже. Потому что если на заведенной машине они попадут под впускной клапан то можно отправится прямиком на ремонт головки

Карбюратор.

Снимаем бензопровод и крышку трамблера. Откручиваем восемь гаек на 10 крепления клапанной крышки и снимаем шайбы с пластинами.

Привод дросселя.

Снимаем тросик подсоса и привод дроссельной заслонки. Затем снимаем клапанную крышку вместе с прокладкой, ее тоже лучше заменить.

Постель распредвала.

Снимаем защиту снизу.

Защита.

Ослабляем гайку на 19 крепления генератора.

Крепление генератора.

Раскручиваем хомуты на патрубках и снимаем последние.

Ослабляем хомут нижнего патрубка помпы и легким движением руки снимаем его.

Отсоединяем провода питания вентилятора охлаждения и термодатчика на радиаторе. Снимаем радиатор вмести с патрубками и термостатом.

Ослабляем гайку натяжителя генератора и при помощи монтировки сдвигаем его вперед. Снимаем ремень генератора.

Установка верхней мертвой точки

Теперь вращаем коленвал за шкив волшебным ключом на 36 и добиваемся совпадения меток на шкиве и крышки, а также на звездочке распредвала и отливе постели последнего.

Метки ВМТ. Метка распредвала.

А теперь самое интересное. Откручиваем гайку на 36 держащею шкив коленвала. Стопорим шкив специальным ключом и откручиваем. Если нет такого можно включить пятую скорость, попросить друга нажать на тормоз и легким движением ключа открутить ее.

Гайка шкива коленвала.

Снимаем шкив. Откручиваем шесть болтов и три гайки на 10 сбоку, три болта снизу крышки привода распредвала. Снимаем последнею.

Откручиваем две гайки крепления натяжителя цепи и снимаем его.

Натяжитель цепи ГРМ.

На данной машине был установлен автоматический натяжитель. Наконец то до кого-то дошло!

Перед нами предстала удивительная картина.

Откручиваем предохранитель, ключом на 10 и крепление натяжителя, а так же болт крепления звездочки привода вспомогательных агрегатов (поросенка).

Привод вспомогательных агрегатов.

Снимаем все звезды и старую цепь. Проверяем совпадение меток. Шпонка коленвала должна быть напротив отлива на блоке цилиндров.

Основные причины для установки разрезной шестерни

Специалисты по тюнингу двигателей выделяют две причины, по которым многие устанавливают эту деталь. Стоит учитывать, что спортивный распределительный вал ничего не даст, если дополнительно не будет установлена разрезная шестерня распредвала (ВАЗ быстрее не поедет). При сборочных работах на заводе изготовитель часто отклоняется от данных, указанных в чертежах. Поэтому параметры моторов, предназначенных для одной модели автомобилей, отличаются от исходных. Эти погрешности составляют не более десяти градусов в каждую из сторон. Естественно, что это оказывает влияние на мощностные характеристики моторов. Установив разрезную шестеренку, владелец автомобиля получает возможность по необходимости настраивать и выполнять оптимизацию вращательного момента.

Установка тюнингованых распределительных валов позволяет существенно нарастить крутящий момент силового агрегата. Разрезная шестерня ВАЗ – еще +5% к мощностным характеристикам. Это довольно неплохо.

Проверяем и меняем цепь ГРМ на ВАЗ 2106

Для чего нужна цепь ГРМ и ее характеристики

Старые модели ВАЗ 2106 оснащались механическим плунжером натяжного устройства, в котором шток выдвигает пружина. В новых модификациях устанавливаются плунжера гидравлического типа, они работают за счет давления масла. Цепь должна быть всегда натянута для корректной работы двигателя.

Натяжка осуществляется с помощью полукруглого башмака, который подпирает элемент слева. К цепи также примыкает пластина успокоителя. От соскакивания цепи с нижней звездочки в случае значительной растяжки уберегает металлический ограничитель, находящийся на блоке цилиндров. Когда вращаются элементы привода, на цепь с разных сторон давит башмак и успокоитель.

Цепной привод ГРМ в силовом агрегате ВАЗ 2106 выполняет следующие функции:

Количество звеньев зависит от типа установленного двигателя. На шестые модели устанавливались силовые агрегаты объемом 1,3, 1,4 и 1,6. Длина хода поршня для моторов 1-го вида равна 66 мм, для двух других – 80 мм. В зависимости от объема силового агрегата берется цепь определенного размера:

При покупке цепи легко проверить количество звеньев, не занимаясь их пересчетом. Расправить изделие в длину так, чтобы половинки плотно прилегали друг к другу. Если концы легли одинаково, то количество звеньев 116, у короткой цепи крайнее звено будет повернуто под некоторым углом.

Определяем необходимость замены цепи

Эксплуатационный срок цепи ГРМ достаточно большой и составляет около 100 тысяч километров пробега. С течением времени при эксплуатации машины цепь постепенно растягивается. При этом металлические звенья не деформируются, стираются их шарниры, появляется люфт, образуются зазоры. Для небольшого участка эта выработка незаметна, но, если взять в целом по цепному приводу, длина детали значительно увеличится.

Степень изношенности цепного привода определяется по таким симптомам:

Если есть смещение хотя бы на 1 см, это говорит о растяжении цепи.

Цепь, которая растянулась на более чем 10 мм, может перескакивать через несколько звеньев по шестерням. Перепрыгивание через одну секцию чревато нарушением фазы газораспределения. В этом случае двигатель вибрирует при любом режиме работы, часто глохнет, значительно падает его мощность. Признаки проявляются в виде выстрелов в выхлопную трубу или карбюратор. Не помогает убрать вибрацию регулировка зажигания и подачи топлива.

Полезные замечания

Если у вас «семёрка» с карбюратором, то после замены цепи ГРМ требуется выполнить регулировку зажигания, ведь звёздочка привода прерывателя-распределителя зажигания (в просторечии трамблёра) тоже снималась со своего посадочного места. Инжекторные модели такой регулировки не требуют.

На советские и ранние российские автомобили классического семейства традиционно ставили двухрядные цепи ГРМ. Это давало повышенную надёжность за счёт того, чтоб обрыв одного звена не провоцировал мгновенное столкновение поршня с клапаном в открытом положении. Недостатком был повышенный вес. В целях экономии и облегчения конструкции цепь стали делать однорядной. Ресурс двойной цепи доходит до 100 — 120 тысяч километров, в то время как однорядной — в два раза меньше. Некоторые автовладельцы возвращают в свои силовые агрегаты двухрядную цепь. Правда, для этого придётся заменить также все шестерни, входящие в зацепление с цепью. Сегодня комплект таких деталей найти достаточно сложно, поэтому готовьтесь к поисковой работе, если хотите повысить надёжность механизма ГРМ.

Двухрядная цепь ГРМ имеет гораздо больший ресурс, однако подобрать комплект деталей для её установки гораздо сложнее

Цепь ГРМ — передаточный механизм, за состоянием которого владелец машины должен следить особенно тщательно. Опытные водители недаром советуют слушать свой автомобиль. Посторонний шум с позвякивающими нотами — верный признак того, что пора вскрыть по меньшей мере крышку головки блока цилиндров, прокрутить коленвал и обследовать цепь хотя бы внешне. При тревожных признаках цепь нужно будет достать и заменить. Уверенность, аккуратность и данная инструкция помогут вам сэкономить немалую сумму денег, ведь замена цепи или ремня на «классике» стоит по стране около 2000 рублей.

Фазовращатели и их функция

Большинство новых двигателей оснащено фазовращателями, которые дают возможность выполнять корректировку работы силового агрегата на основе числа оборотов коленвала. Это необходимо для того, чтобы получить максимальный вращательный момент в большем диапазоне оборотов.

Если взять любое руководство по эксплуатации авто, то в нем будут указаны такие характеристики, как мощность двигателя в лошадиных силах и максимальный вращательный момент, который мотор способен выдавать при определенных оборотах коленвала в минуту.

Вот взять, к примеру, распространенную модель «Рено-Логан». Двигатель способен выдавать при 6 тыс. оборотах коленвала 170 лошадиных сил. Максимальный крутящий момент составляет 270 Нм при 3250 об/мин. Из этих цифр видно, что показателя максимального вращательного момента можно достичь уже при средних оборотах. А наибольшая мощность становится доступной лишь после 6000 об/мин. Если такой мотор оснастить системой фазовращателей, у него будет более широкий диапазон, при котором двигатель выдаст самый высокий вращательный момент, а не тот, который заложен в конструкцию производителем.

Разрезная шестерня распредвала выполняет примерно такие же функции, что и фазовращатель. Эта деталь имеет схожую конструкцию, что и распределительный вал. Она может поворачиваться на определенные углы вперед либо назад.

Назначение и конструкция привода

Механизм газораспределения отвечает за подачу топливной смеси в цилиндры и выброс отработанных газов. Для своевременного открывания впускных и выпускных клапанов распределительный вал должен вращаться синхронно с коленвалом. В «Жигулях» эта функция возложена на цепной привод, установленный в передней части двигателя.

Замену цепи и шестерён ГРМ нельзя отнести к сложным операциям, но процедура довольно трудоёмкая. Чтобы выполнить работы своими руками, надо понимать принцип действия и устройство привода, состоящего из таких элементов:

  • на переднем конце коленчатого вала установлена ведущая шестерёнка малого диаметра;
  • над ней расположена промежуточная большая звёздочка, отвечающая за вращение привода масляного насоса и трамблёра;
  • к торцу распредвала прикреплена третья ведомая шестерня большого диаметра;
  • 3 вышеуказанные звёзды соединяются двухрядной цепью;
  • с одной стороны цепь натягивается изогнутым башмаком, который поджимает плунжерное устройство;
  • чтобы исключить биение ослабленной цепи, с другой стороны предусмотрен второй башмак — так называемый успокоитель;
  • возле ведущей звёздочки установлен ограничительный палец, не позволяющий цепи соскочить с зубьев.

Главную роль в механизме играет двухрядная цепь, соединяющая ведущую нижнюю шестерёнку с ведомыми

Требуемую натяжку привода ГРМ ВАЗ 2106 обеспечивает плунжерное устройство, подпирающее полукруглый башмак. Автомобили старого выпуска оснащались чисто механическим плунжером — выдвигающимся штоком с мощной пружиной, который приходилось подтягивать вручную. Более поздние модели получили гидравлический натяжитель цепи, работающий автоматически.

По незнанию я однажды попал в глупую ситуацию. У знакомого на «шестёрке» вытянулась цепь и начала сильно шуметь, я посоветовал её подтянуть. На месте выяснилось, что болт фиксации плунжера отсутствует, совет оказался бесполезным. Позже выяснилось, что на машине стоит автоматический натяжитель, срабатывающий под давлением масла. Растянутую цепь пришлось заменить.

Привод ГРМ смазывается моторным маслом, поступающим от распределительного вала. Чтобы смазка не разбрызгивалась, механизм спрятан за герметичной алюминиевой крышкой, прикрученной к торцу блока цилиндров 9 болтами М6. Ещё 3 винта соединяет защитный кожух с поддоном масляного картера.

Итак, цепной привод выполняет 3 функции:

  • крутит распредвал, который поочерёдно нажимает кулачками на штоки клапанов;
  • через косозубую шестерню (на жаргоне водителей — «поросёнок») передаёт крутящий момент масляному насосу;
  • вращает валик главного распределителя зажигания.

Разрезная шестерня ваз классика

Проголосуй

Звезда (шестерня) распредвала разрезная 2101-1006020 на ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107.

Разрезная шестерня ГРМ является неотъемлемым элементом при тюнинге двигателя путем установки доработанных распредвалов. Она позволяет выставить точное расположение коленчатого и распределительного валов для оптимизации фаз газораспределения и возможности их оперативной корректировки. Без настройки данных фаз установка доработанных валов теряет всякий смысл.

Разрезная шестерня распредвала дает возможность не ослабляя натяжения ремня ГРМ, изменить положение распредвала относительно коленвала. Причем шаг настройки калибруется на десятые доли градуса. Монтаж разрезанной шестерни рекомендуется по 2 причинам:

1. При производстве двигателей отклонения размеров деталей от заданных чертежей неизбежны . За счет отклонения размеров деталей механизма газораспределения и кривошипно-шатунного механизма, фактические ФГР двигателя одной модели могут отличаться от номинальных до ±10° по коленвалу, что составляет погрешность в пределах одного зуба на шестерне.

Для компенсации такой погрешности практикуется установка разрезной шестерни, позволяющей изменить положение ее зубчатого венца относительно ступицы с шагом 0°, в отличии от заводской сплошной шестерни, которая фиксируется только в одном положении и отойти от него можно лишь на зуб вперед или назад с шагом 17° по коленвалу. Как следствие — заметная потеря в мощности и моменте.

2. Применение тюнинговых и спортивных распредвалов с увеличенным подъемом кулачков и измененным профилем. Установка спортивного распредвала со стандартной шестерней дает прибавку по мощности и моменту. Настройка при помощи разрезной шестерни добавляет еще 3% мощности. Производитель: Фор-Маш

Применяемость: ВАЗ 2101 ВАЗ 2102 ВАЗ 2103 ВАЗ 2104 ВАЗ 2105 ВАЗ 2106 ВАЗ 2107

Для Вашего удобства у нас существуют различные способы доставки и оплаты товара:

Порядок отгрузки в регионы РФ.

  1. Оформляете заказ через сайт или по телефону.
  2. Менеджер связывается с Вами по телефону и уточняет детали заказа и способ оплаты.
  3. Вы оплачиваете счет через банк, после прихода денег на наш расчетный счет (как правило 1-3 дня после оплаты товара), при оплате через системы электронных денег (зачисление средств происходит в течении дня) мы доставляем товар до транспортной компании.

Способы оплаты:

1. Оплата на карту Visa СберБанк. 2. Оплата на Яндекс.Деньги 3. Оплата на QIWI 4. Оплата на расчетный счет 5. Наложенный платеж — Оплата при получении на почтовом отделении (Только для доставки Почтой России)

1.Почта России

Расчет стоимости доставки (город отправления Тольятти) Отслеживание посылки по трек-номеру Срок доставки от 3 до 12 дней, по всей России.

2. Курьерской службой Почты России EMS Расчет стоимости доставки (город отправления Тольятти) Отслеживание посылки по трек-номеру

Срок доставки от 4 до 10 дней, по всей России, дороже на 100% чем почтой.

3. Первым классом Почты России.

Срок доставки от 3 до 10 дней, по всей России, дороже на 50% чем почтой.

4.Транспортная Компания (Пэк, Кит, Деловые Линии, Байкал Сервис, Автотрейтинг, Энергия, ЖелДорЭкспедиция).

Срок доставки до 10 дней, по всей России, только в крупные города. Габаритные посылки выгоднее на 50% чем почтой.

5. Доставка курьером по г.Тольятти

Срок доставки от 1ч до 12 по г.Тольятти. Стоимость 100-150р в зависимости от района.

Разрезная или сдвижная шестерня газораспределительного механизма предназначена для передачи крутящего момента и одновременно возможности изменения относительного расположения коленчатого и распределительного валов без ослабления натяжения ремня. Этот нюанс позволяет обеспечить оптимальную работу двигателя, замедлив его износ и повысив мощность на 3-5%. Одновременно появляется возможность нивелировать допуски при изготовлении, которые могут находиться в пределах 10 градусов в каждую из сторон.

Инструкция по разборке механизма

Самостоятельная замена термостата Лада Калина пошаговая инструкция

Первое, что нужно сделать, снять клапанную крышку двигателя. Здесь можно будет увидеть часть признаков износа, например, болтающуюся на шестерне распредвала цепь или оторванный успокоитель (точнее, его отсутствие). Бывает даже, что в месте, где он стоял, цепью выбрана канавка в материале самой головки. Для удобства лучше сразу совместить круглую метку на шестерне привода распредвала с выступом на его постели.

Это делается вращением коленвала ключом на 38. Для дальнейшей разборки лучше снять радиатор, предварительно слив из него тосол. Есть умельцы, которые производят замену цепи ВАЗ 2106, не снимая радиатора, но это очень усложняет доступ к механизму ГРМ, что заберет лишнее время. Лучше его потратить на демонтаж и установку радиатора, создав себе условия для нормальной работы.

Я Вконтакте. Я на drive2.ru.

Когда доступ к передней части мотора открыт, нужно ослабить и снять ремень привода генератора. Затем ключом на 38 ослабить гайку шкива таким образом: включить 4-ю передачу, а помощника попросить нажать на тормоз, после чего откручивать храповик. Такой способ избавит вас от необходимости вставлять в мотор разные железки, чтобы застопорить вращение коленвала. Дальнейшая разборка выполняется по такой схеме.

Установка цепи грм ваз 2106 по меткам.

  1. Снять шкив с коленвала, очистить от грязи болты под ключ на 10 передней крышки блока цилиндров, открутить их. Три из них расположены внизу и соединяют крышку с поддоном масляного картера. Снять ее, очистить от остатков прокладки, как и ответный фланец на блоке цилиндров.

Замена

цепи ГРМ ВАЗ 2106

  1. Расконтрить болты двух шестерен, ослабить их и открутить. Снять эти шестерни, затем ключом на 10 отвернуть ограничитель хода (находится левее оси коленвала), после чего извлечь старую цепь. В последнюю очередь снимается шестерня коленчатого вала, не потеряйте при этом шпонку.
  2. Ключом на 13 ослабить гайку натяжителя цепи, монтировкой аккуратно нажать на его башмак, чтобы плунжер вошел внутрь, после чего гайку снова затянуть. Это делается потому, что раньше натяжка цепи была больше, натяжитель не даст установить новую.
  3. Замена натяжителя цепи заключается в том, чтобы его рабочую часть (башмак) открутить и поменять на новую, что и делается на следующем этапе.
  4. Подобным же образом происходит замена успокоителя цепи . Нужно открутить 2 болта ключом на 10, снять старый элемент, а на его место установить новый и прикрутить.

О замене однорядной цепи на двухрядную

В ранних моделях ВАЗ 2107 устанавливались преимущественно двухрядные цепи ГРМ. У такого технического решения были свои плюсы:

Главным минусом двухрядной цепи был её большой вес. Именно по этой причине в более поздних моделях ВАЗ 2107 от неё решили отказаться. Однако водители, озабоченные безопасностью и надёжностью двигателя, всегда могут вернуть двухрядную цепь обратно. Чтобы это сделать, потребуется заменить не только саму цепь, но и весь натяжительный механизм, от звёздочек до успокоителя и натяжительного башмака. Башмак, как нетрудно догадаться, должен быть шире, т. е. с расчётом на два ряда звеньев. Звёздочки валов тоже должны быть двухрядными.

Раньше все эти детали можно было купить в едином комплекте. Сейчас такие комплекты попадаются всё реже, так что водителям приходится покупать всё по отдельности. Большим спросом пользуется продукция фирмы «Кедр». Этот производитель выпускает не только цепи, но и двухрядные звёздочки.

Последовательность установки двухрядной цепи на ВАЗ 2107 ничем не отличается от вышеизложенной. Особенность только одна: на место однорядных звёздочек устанавливаются двухрядные. То же самое и с натяжительным башмаком. Процедура установки двухрядной цепи по меткам ничем не отличается от описанной выше.

Итак, цепь ГРМ является важнейшей деталью двигателя. Последствия поломки этой детали могут быть катастрофическими. В особо тяжёлых случаях заклинивший двигатель вообще не подлежит восстановлению. Именно по этой причине автолюбитель должен тщательно контролировать состояние цепи, и менять её при малейших подозрениях на неисправность. Заменить цепь по силам и начинающему автовладельцу. Несмотря на кажущуюся сложность этой процедуры, ничего страшного в ней нет. Главное — правильно установить цепь по меткам, и никаких проблем с её дальнейшей эксплуатацией не возникнет.

Источник

Регулировка зажигания ВАЗ 2106

Выставить зажигание – это полдела, потому что дальше его нужно регулировать. После того, как завели двигатель, необходимо его прогреть, разогнать до 40 км/ч на третьей передаче, затем включить четвертую и надавить на педаль газа примерно на половину хода, можно на три четверти, но не в пол. Есть пара сценариев развития событий, каждое и которых требует своего решения.

  • Кратковременная детонация, которая исчезает через пару секунд. Это нормально, так и должно быть. Если она проходит в течение 4-5 секунд, то последующая регулировка зажигания не требуется.

Длинная детонация. Это говорит о том, что зажигание слишком раннее. Для того, чтобы сделать его позже, надо остановиться, ослабить крепление корпуса трамблера, удерживая его рукой, а затем провернуть на одно деление на корпусе в сторону «+». Дальше проделать такую же операцию, если детонация длится больше указанного выше времени.»

Отсутствие детонации. Это тоже не очень хорошо. В таком случае, надо остановиться и крутнуть трамблер в сторону «-».

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Master Plus
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
