Ремонт радиатора кондиционера автомобиля: причины поломки и их решение

Порядок работ по очистке радиатора кондиционера без снятия

Снять радиатор ДВС, пользуясь инструкцией по эксплуатации и ремонту автомобиля.
Снаружи снять передний бампер и решетку радиатора автомобиля.

Очистка кондиционера автомобиля видео

Получив доступ к радиатору кондиционера, надо вначале промыть его несильной струей воды изнутри, а затем снаружи. Очистка таким способом производится несколько раз, попеременно — изнутри и снаружи.

Также следует почистить радиатор двигателя, после чего установить назад. Снимать конденсатор не рекомендуется, так как он заправлен фреоном, а для работы с такими хладагентами требуются специалисты.

Как провести очистку системы кондиционирования автомобиля

После завершения ремонта важно провести очистительные работы системы кондиционирования. Для этого применяют специальную пену, которая выпускается в маленьких баллончиках

В пошаговой инструкции ниже описаны несложные манипуляции, с которыми справится даже неопытный водитель:

Приготовьте необходимые инструменты для очистки. Если вы не можете определиться с выбором пены, обратитесь за помощью к профессионалу.
Нужно снять с дренажного патрубка гибкий шланг (патрубок расположен снизу, за пластиковой панелью).
Подсоедините шланг очистителя к дренажному патрубку и потяните его вверх до упора.
Запустите двигатель, предварительно приготовив емкость для сбора отработанной пены. В ходе чистки пена будет стекать в эту емкость, после чего ее необходимо утилизировать.
Запустите кондиционер и проверьте его работу. Выбирайте режим рециркуляции.

После запуска двигателя автомобиля и начала циркуляции пены по всей системе кондиционера нужно дать ему поработать около 10–15 минут. Этого будет вполне достаточно, чтобы пена «разошлась» по всем отсекам охладительного агрегата. По окончании процесса очищения необходимо собрать все в обратном порядке и заменить жидкость в кондиционере. После нужно провести повторную диагностику всей системы.

Устройство кондиционера

Система кондиционирования выполняет следующие функции:

охлаждает и поддерживает оптимальный температурный режим;
не дает запотевать стеклам в кабине;
поддерживает оптимальную влажность;
осуществляет чистку воздуха, поступающего в салон, от выхлопных газов и неприятных запахов.

Как и любое оборудование, кондиционер требует технического обслуживания. Если не выполнять вовремя сервисное обслуживание, состоящее из ряда чистки, заправки ремонте и других работ, устройство не будет полноценно функционировать. Одним из видов работ является чистка и заправка кондиционера.

Заправка, чистка и ремонт автокондиционеров входит в услуги любого автосервиса, но можно сэкономить на обслуживании своего автомобиля, если заправку и чистку сделать своими руками. Чтобы правильно выполнить заправку, нужно в первую очередь знать устройство кондиционера.

По своей конструкции кондиционер похож на конструкцию любого охлаждающего агрегата.

Автомобильный кондиционер состоит из следующих элементов:

испарителя;
конденсатора;
вентилятора;
компрессора;
клапана управления;
магистралей.

Устройство автомобильного кондиционера

В качестве хладагента, как и в других устройствах охлаждения, в системе кондиционирования используется фреон.

Принцип работы кондиционера следующий. Все элементы, входящие в комплект соединены в замкнутый контур с помощью магистралей. По одной из магистралей фреон передвигается под низким давлением, а по другой – под высоким. Компрессор кондиционера приводится в действие с помощью двигателя. В компрессоре фреон, находящийся в газообразном состоянии, сжимается, увеличивается его температура и растет давление. По магистрали, предназначенной для высокого давления, фреон передвигается к конденсатору.

Горячий хладагент попадает в конденсатор. Когда он достигает конденсатора, то подвергается резкому охлаждению, конденсируется и становится жидким. В таком состоянии он попадает на клапан управления. С его помощью регулируется подача хладагента в испаритель, где происходит регулировка температуры до нормы. Чем больше фреона поступит в испаритель, тем больше будет отведено тепла из салона.

Фреон испаряется и в виде холодного газа, и по магистрали для низкого давления снова поступает в компрессор. После этого процесс повторяется.

Схема процесса охлаждения

Назначение и устройство системы кондиционирования

Большинство современных автомобилей оборудованы системой кондиционирования (СК) воздуха, которая представляет собой комплекс устройств, создающих и поддерживающих в салоне транспортного средства комфортный микроклимат. Если кондиционер отсутствует, его можно установить как дополнительную опцию.

СК выполняет следующие основные задачи:

охлаждение воздуха, циркулирующего в салоне авто, до комфортной для водителя и пассажиров температуры;
предотвращение запотевания лобового и боковых стёкол машины;
поддержание в салоне оптимального уровня влажности;
предотвращение проникновения в салон выхлопных газов и запахов с улицы.

СК, как и любой другой узел авто, необходимо поддерживать в работоспособном состоянии. С этой целью следует периодически проводить её техническое обслуживание, а в отдельных случаях — и ремонт. Кроме этого, через определённые промежутки времени требуется дозаправка кондиционера хладагентом, функции которого выполняет фреон.

Любая СК состоит из следующих основных элементов:

радиатор системы кондиционирования (конденсор);
ресивер-осушитель;
расширительный клапан;
испаритель;
датчик давления;
компрессор.

Радиатор кондиционера (РК) состоит из множества сверхтонких каналов, благодаря которым оптимизируется теплоотдача и происходит конденсация хладагента. Чаще всего он изготовлен из алюминия, однако могут использоваться и другие сплавы.

В радиаторе происходит переход фреона из газообразного состояния в жидкое, то есть его конденсация. Принудительная циркуляция хладагента, в процессе которой происходит теплоотдача, происходит с помощью насоса компрессора.

Радиатор кондицинера обычно изготавливается из алюминия

Для повышения эффективности обдува РК может быть оборудован дополнительными вентиляторами, установленными перед ним. Радиатор является довольно уязвимым узлом, подверженным механическим повреждениям и коррозии.

Принцип действия РК основан на физико-химических свойствах фреона и состоит в следующем:

Фреон принудительно циркулирует по замкнутому герметичному контуру системы кондиционирования.
Газообразный фреон сжимается компрессором, и его температура существенно повышается.
Компрессор направляет кипящий газообразный фреон под давлением в РК.
В РК фреон охлаждается и конденсируется.
Жидкий фреон направляется в контур высокого давления к расширительному клапану.
Фреон распыляется и направляется в испаритель.
Жидкий фреон испаряется, благодаря чему происходит охлаждение салона.
Холодный газ направляется в компрессор по контуру низкого давления.
Процесс повторяется.

СК состоит из герметичных замкнутых контуров с высоким и низким давлением

Вакуумирование кондиционера

Когда в системе автокондиционера осталось менее чем 50% хладогента, то завоздушивание и попадание внутрь влаги — неизбежно. Естественно, агрегат сможет работать, хотя и не на всю возможность, но, скорее всего, компрессор выйдет из строя, а на трубках системы образуется коррозия, и тогда ремонт обойдется куда дороже, чем вакуумирование. Для удаления из кондиционера атмосферного воздуха и паров влаги потребуется вакуумный насос.

Включить отопитель и прогреть авто, чтобы влага конденсировалась в испарителе;
Подключить вакуумный насос к штуцеру компрессора, а затем, выкрутив ниппель, повернуть под ним краник (против часовой стрелки);
Включить насос на 15 минут, затем перекрыть вентили и выключить его. Процедуру повторить несколько раз. После завершения процедуры нужно подождать часа 2-3, и только потом можно производить заправку кондиционера автомобиля.

Профилактика загрязнений

Чтобы не допускать серьезных загрязнений системы кондиционирования, нужно проводить профилактику. Только правильный и вовремя выполненный уход обеспечит безотказную длительную работу оборудования.

Рекомендации мастеров:

Основной момент – в машине должен быть установлен фильтр салона. В противном случае его нужно поставить.
Если циркуляция воздуха настроена в обход фильтра салона, то нужно изменить регулировку и задействовать фильтрование.
Два раза в год нужно проверять работоспособность дренажной трубы, чтобы она не была забитой.
Необходимо периодически менять салонный фильтр, в зависимости от условий эксплуатации машины.
Кондиционер должен отключаться до окончания поездки за несколько минут. Вентилятор выключать не нужно, чтобы сушился испаритель.

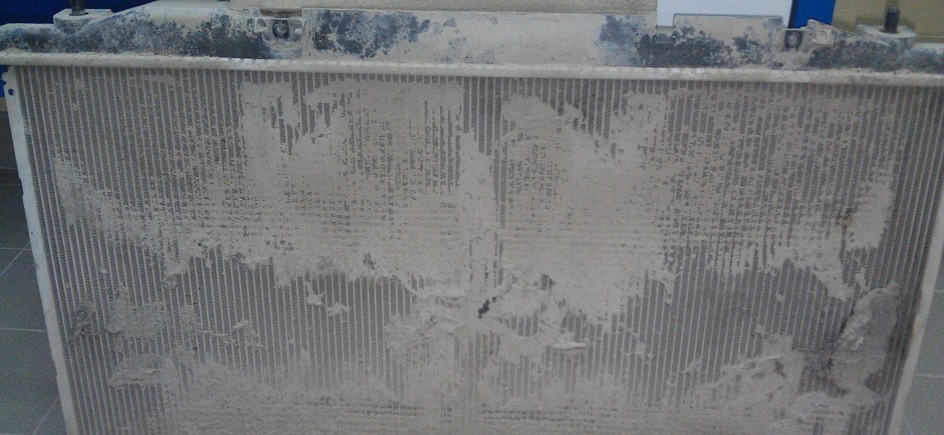

Чтобы кондиционер исправно работал, важно вовремя его чистить, особенно это касается радиатора. Для этого применяют специальные средства из магазина

Для очистки внешних загрязнений можно обойтись без снятия радиатора.

Самостоятельная диагностика кондиционера

Почти у всех современных моделей кондиционеров имеются индикаторы, показывающие на неисправности. Определение этого несложное – на неполадки показывают лампочки, расположенные на индикаторе, мигая:

Один раз – сбой работы терморезистора, расположенного во внутреннем блоке кондиционера.
Два раза – сбой работы терморезистора, расположенного во внешнем блоке.
Три раза – некорректная работа одной из систем – охлаждающей или нагревающей.
Четыре раза – не включена система, защищающая компрессор от перегрузок.
Пять раз – сбой в сообщении комнатного и уличного блоков кондиционера. При этом необходимо произвести проверку соединительного кабеля.
Шесть раз – неисправность исполнительных устройств внешнего блока, или проблема с силовыми транзисторами.
Семь раз – проблемы во внешнем блоке и давлении хладагента.
Восемь раз – проблемы в двигателе и моторе вентилятора.
Девять раз – неисправность ходового клапана.
Десять раз – нарушение температурного режима в корпусе компрессора. Попробуйте поменять терморезистор.

Причины поломки радиатора кондиционера

Радиатор может выйти из строя по следующим причинам:

механическое повреждение. Возле каждого радиатора имеется небольшой вентилятор. Когда лопасти этого устройства ломаются, они практически всегда попадают в радиаторные рёбра, ломая их и застревая между ними. А сломаться вентилятор может как из-за физического износа, так и из-за низкой температуры. Этот вариант особенно актуален для нашей страны: на морозе пластик легко ломается;
Стенка радиатора деформировалась из-за попадания лопасти вентилятора
коррозия. Радиатор представляет собой систему трубок и алюминиевых лент, сложенных гармошкой. Но в некоторых автомобилях радиаторные трубки выполняются не из алюминия, а из стали. Такое техническое решение трудно назвать удачным, так как сталь подвергается коррозии. Рано или поздно трубки проржавеют, радиатор утратит герметичность, и фреон уйдёт из системы охлаждения.
Внизу виден радиатор, частично разрушившийся из-за коррозии стальных трубок

Признаки поломки устройства

Вот несколько типичных признаков, при появлении которых автовладельцу следует насторожиться:

после включения кондиционера в салоне слышен свист. Этот звук говорит о том, что в радиаторе или в подключённых к нему шлангах возникла трещина, и герметичность системы нарушена;
плохое охлаждение. Если после продолжительной работы кондиционера воздух в салоне остаётся горячим, значит, радиатор повреждён, а фреона в системе не осталось;
при включении кондиционера в салоне пахнет сыростью. Могут появляться и другие неприятные запахи. Это происходит тогда, когда из повреждённого радиатора уходит фреон, а на его месте появляется влага. Она образует конденсат, который застаивается в системе и даёт неприятный запах;
потеют стёкла в салоне. Если в дождь при включённом кондиционере стёкла остаются запотевшими — следует проверить герметичность радиатора и уровень фреона в нём.

Технологии самостоятельного ремонта

Способ 1. Железно-канифольный флюс

Итак, чем запаять поврежденный алюминиевый радиатор? Проще всего использовать флюс на основе канифоли. Инструкция будет следующей:

Подготовка. Зачищаем обрабатываемый участок, удаляя остатки краски и загрязнения, затем ошкуриваем металл абразивом и обезжириваем растворителем. Чем тщательнее мы выполним все эти работы, тем эффективнее будет ремонт.

Основа флюса — измельченная канифоль

Приготовление флюса. В металлическом тигле плавим канифоль, постепенно нагревая емкость и помешивая плавящееся вещество. Небольшими порциями добавляем железные опилки (1 часть на 2 части канифоли) и размешиваем до полной однородности смеси.

Опилки в составе смеси для пайки играют роль абразива

Обработка поверхности. Ремонтируемый участок покрываем тонким слоем расплавленного железно-канифольного флюса. Чем меньше будет пропущенных участков, тем выше будет качество ремонта.

И работы с флюсами, и пайку желательно проводить под вытяжкой. Если такой возможности нет, то работать нужно в хорошо проветриваемом помещении.

Внесение пропоя под слой флюса позволяет обезопасить поверхность от кисления

Пайка. На паяльник набираем небольшое количество припоя, после чего круговыми движениями наносим его на алюминий под слоем флюса. Железные опилки при этом работают как абразив: они счищают оксиды, обеспечивая связь припоя и алюминия. Расплавленная канифоль позволяет свести к минимуму доступ кислорода, потому вторичное окисление не происходит.

Основной минус этого метода пайки алюминия — его сложность. Практически невозможно обрабатывать так большие повреждения, поскольку флюс быстро застывает, и качество ремонта снижается.

Запаянный участок должен выглядеть примерно так

Способ 2. Самодельный плавень

При ремонте достаточно крупных повреждений алюминиевых радиаторов своими руками можно использовать специальные составы — плавни. В этом случае работы выполняются так:

Подготовка. Готовим место дефекта по схеме, описанной в предыдущем разделе, очищая и обезжиривая металл.

Участок с дефектом нужно тщательно зачистить и обезжирить

Компоненты плавня. Сульфат натрия (4%), хлорид калия (56%), хлорид лития (23%), криолит (10%) и поваренную соль (75) по отдельности перетираем в ступке практически в пудру. После этого ссыпаем материалы в тигель и перемешиваем до получения однородного порошка.

В таком тигле плавятся компоненты самодельного флюса

Перетертые компоненты отличаются гигроскопичностью (впитывают влагу из воздуха). Потому хранить их нужно в темных стеклянных емкостях с притертыми пробками, не допуская перегрева и попадания прямых солнечных лучей.

Подготовка плавня. Сухие компоненты засыпаем в тигель и плавим до однородности, аккуратно перемешивая.
Пайка. Тонкий слой плавня наносим на поверхность, которую предварительно прогреваем с использованием газовой горелки. После этого пропаиваем поврежденный участок, применяя оловянносвинцовый припой с добавлением висмута.

Устранение дефекта с использованием плавня и припоя

Способ 3. Низкотемпературный припой с проклейкой

Такую течь запаять довольно сложно. Но реально!

Автомобильный радиатор отличается от радиаторов отопления в первую очередь конфигурацией резервуаров. При устранении неисправности паять приходится небольшие тонкостенные трубки и пластины, поэтому описанные выше методики не всегда будут применимы.

Самофлюсующиеся прутки легкоплавкого припоя

Альтернатива — использование алюминиевых прутковых припоев с низкой температурой плавления. Пример починки радиатора приводится в таблице:

Используя наждак или специальную насадку на дрель/шуруповерт, зачищаем алюминий, снимая пленку окислов.

Обрабатываем участок растворителем, удаляя органические загрязнения и остатки оксидов.

Используя небольшие плоскогубцы, обжимаем поврежденный участок, уменьшая площадь отверстия. Делается это чтобы облегчить процесс пайки.

С помощью газовой горелки прогреваем участок. После этого вносим в пламя пруток припоя с низкой температурой плавления и проводим им по повреждению.

При каждом проходе частицы припоя будут попадать в отверстие и на поверхности вокруг него, постепенно устраняя дефект.

После завершения пайки наносим поверх отремонтированного участка высокотемпературный клей для алюминия.

Полимеризуясь, этот материал закроет все микропоры, что в разы повысит надежность ремонта.

После пайки и обработки клеем секции радиатора выглядят так, как на фото

https://youtube.com/watch?v=oMgfIKd1unY

Проверка герметичности

После заделывания повреждений радиатор необходимо проверить на герметичность. Вот как это делается:

Все дополнительные патрубки радиатора тщательно закупориваются (пробки для них можно вырезать из куска резины).
В основной патрубок заливается вода. Так, чтобы радиатор заполнился доверху.
Далее устройство следует установить на сухую поверхность и оставить там на 30–40 минут. Если по истечении этого времени под радиатором не появилась вода — он герметичен, и его можно устанавливать в автомобиль.

Возможен и второй вариант проверки, с помощью воздуха:

Необходимо взять ёмкость, в которую свободно поместится радиатор (лучше всего для этого подойдёт средних размеров таз).
Ёмкость заполняется водой.
Патрубки радиатора закупориваются пробками. К главному патрубку подсоединяется обычный автомобильный насос (для соединения можно использовать переходник, а если его нет — шланг просто приматывается к патрубку изолентой).
С помощью насоса в устройстве создаётся избыточное давление.
Выходящие пузырьки воздуха говорят о том, что радиатор не герметичен
Накачанный воздухом радиатор помещается в таз с водой. Если нигде не видно пузырьков выходящего воздуха — устройство герметично.

Как заменить радиатор кондиционера своими руками?

Без систем по созданию в салоне комфортных параметров микроклимата невозможно представить любое современное транспортное средство. Замена радиатора кондиционера недешево обойдется автолюбителю, поэтому многие водители предпочитают выполнить подобную работу самостоятельно. Для грамотного и быстрого проведения замены необходимо знать назначение, принцип действия и последовательность процессов демонтажа и установки оборудования.

Особенности оборудования и причины его поломок

Радиатор системы кондиционирования воздуха размещается практически во всех моделях автомобилей в передней части машины, рядом с аналогичным радиатором охлаждения, обслуживающим двигатель. Такое местоположение необходимо для эффективного охлаждения фреона, циркулирующего в контуре системы. Типичными признаками неисправности этого узла могут быть:

Не охлаждение воздуха.
Невозможность добиться необходимой температуры в салоне.
Работа кондиционера происходит только при движении транспортного средства.
Подача теплого воздуха из системы при остановке автомобиля.

Самые распространенные причины некорректной работы радиатора или его поломки:

Попадание в конденсатор частичек посторонних веществ и пылевидных образований.
Внутреннее засорение, вызывающее непроходимость магистралей.
Механические дефекты трубопроводов, коррозия стенок.
Постепенный износ прокладок в местах соединения.
Утечка фреона вследствие повреждения контура охлаждения.

Обратите внимание! Заправка системы избыточным объемом фреона способствует повышению давления в системе и быстрому износу оборудования

Как выполняется замена

В процессе демонтажа герметичность системы нарушается, поэтому находящийся в ней фреон нужно слить. Вместе с новым радиатором следует заранее приобрести заправочное оборудование и необходимое количество хладагента.

Для работы потребуется:

набор гаечных, торцевых и шестигранных ключей
вакуумный насос
специальная станция заправки с манометрами и шлангами
баллон с фреоном

Обратите внимание! Работу важно проводить в помещении с низким уровнем влажности воздуха, чтобы избежать попадания в хладагент конденсата

Инструкция по демонтажу и установке

Различия в установке радиатора кондиционера имеются практически для каждого автомобиля. Но алгоритм действий при выполнении подобной работы очень схож и может отличаться только незначительными деталями. Основные правила:

Упростить доступ к агрегату позволит съем защиты двигателя и фальшрадиаторной решетки в передней части бампера.
Излишнее давление хладагента в системе удаляют через ниппель, находящийся на магистрали низкого давления

Проводить эту процедуру нужно с максимальной осторожностью, чтобы не повредить пальцы хладагентом.
Снятые с радиатора трубки следует заклеить скотчем во избежание попадания влаги и грязи внутрь системы.
После того, как агрегат осторожно снят с креплений, не следует оставлять старые прокладки в местах соединений, их надо заменить на новые.
На освободившееся место монтируется новый радиатор.

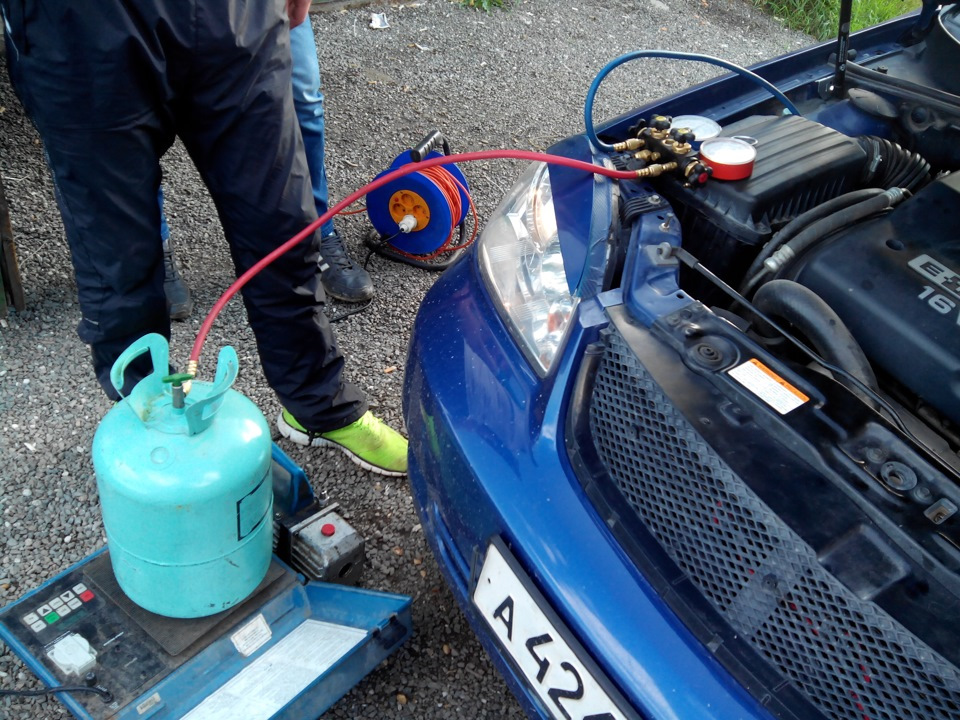

К сервисному порту системы присоединяется вакуумный насос с помощью шлангов с манометром. Процедура откачки остатков фреона из контура обычно занимает 15-20 минут

Затем происходит продувка системы инертным газом.
Кондиционер загружается рекомендуемым объемом фреона.

В завершение система тестируется на возможное наличие декомпрессии путем замера давления в контуре.

Полезные советы

Не рекомендуется выполнять разгерметизацию на открытом воздухе в дождливую погоду. Попадание влаги приводит к быстрой поломке системы.

Радиатор удобнее снимать снизу. При выполнении этой операции любым другим способом придется делать демонтаж большего количества деталей.

Назначение и устройство системы кондиционирования

СК выполняет следующие основные задачи:

охлаждение воздуха, циркулирующего в салоне авто, до комфортной для водителя и пассажиров температуры;
предотвращение запотевания лобового и боковых стёкол машины;
поддержание в салоне оптимального уровня влажности;
предотвращение проникновения в салон выхлопных газов и запахов с улицы.

Любая СК состоит из следующих основных элементов:

радиатор системы кондиционирования (конденсор);
ресивер-осушитель;
расширительный клапан;
испаритель;
датчик давления;
компрессор.

Радиатор кондицинера обычно изготавливается из алюминия

Принцип действия РК основан на физико-химических свойствах фреона и состоит в следующем:

Фреон принудительно циркулирует по замкнутому герметичному контуру системы кондиционирования.
Газообразный фреон сжимается компрессором, и его температура существенно повышается.
Компрессор направляет кипящий газообразный фреон под давлением в РК.
В РК фреон охлаждается и конденсируется.
Жидкий фреон направляется в контур высокого давления к расширительному клапану.
Фреон распыляется и направляется в испаритель.
Жидкий фреон испаряется, благодаря чему происходит охлаждение салона.
Холодный газ направляется в компрессор по контуру низкого давления.
Процесс повторяется.

СК состоит из герметичных замкнутых контуров с высоким и низким давлением

Диагностика радиатора кондиционера

Чаще всего неисправности кондиционера связаны с нарушением герметичности контура. Течи могут быть как на самом конденсоре, так и на магистралях. Но прежде чем искать утечку помощью специальных средств, следует провести внешний осмотр радиатора. Если он просто забит грязью, в ряде случаев можно ограничиться чисткой.

В радиаторе кондиционера скапливается много грязи

Кроме того, при осмотре могут обнаружиться механические повреждения радиатора или трубок. В таком случае без ремонта или замены узла уже не обойтись. Сквозная коррозия конденсора однозначно говорит о необходимости его замены.

Если внешние признаки поломки или засорения отсутствуют, для обнаружения утечек следует использовать специальные инструменты. Существует два способа поиска брешей в системе кондиционирования: с помощью течеискателя и с помощью ультрафиолетового красителя.

Диагностика с помощью течеискателя

Течеискателем пользуются в большинстве автосервисов. Он обнаруживает мельчайшие частицы фреона в воздухе и подаёт звуковой или световой сигнал. Чем выше концентрация газа, тем интенсивнее сигнал. Современные течеискатели крайне чувствительны, и с их помощью можно обнаружить даже мельчайшие бреши в конденсоре, соединениях или магистралях.

Течеискатель может обнаружить фреон даже при незначительной его концентрации

Течеискатели продаются в автомагазинах. Стоимость варьируется от 3,5 до 20 тыс. руб.

Видео: диагностика системы кондиционирования с помощью течеискателя

Диагностика с помощью ультрафиолетового красителя и лампы

В случае отсутствия течеискателя, бреши можно обнаружить с помощью специального красителя и ультрафиолетовой лампы.

С помощью ультрафиолетовой лампы можно отыскать течи по всему контуру системы кондиционирования

Чтобы обнаружить течь, нужно при заправке кондиционера фреоном добавить специальный краситель, светящийся под ультрафиолетовой лампой. После этого следует включить подачу воздуха на несколько минут. В местах утечки краситель будет выходить вместе с фреоном, и в ультрафиолетовом свете бреши станут видны.

Под ультрафиолетовой лампой бреши можно обнаружить по зелёным подтёкам

По результатам диагностики становится понятно, как именно следует устранять неисправность. Если мест утечки фреона из конденсора немного, а их размеры невелики — радиатор можно не менять, а ограничиться ремонтом. Однако, если повреждена магистраль, а не сам конденсор, её лучше сменить. При обнаружении крупных повреждений радиатора кондиционера, а также если пробоины вызваны коррозией, узел следует заменить на новый.

Как правильно заправлять автомобильный кондиционер?

Вот, наконец мы и подобрались к самому важному и ответственному процессу. После внимательного поиска утечек и их устранения, следует создать вакуум, используя специальный вакуумный насос

Это легко сделать – нужно просто подключить насос через манометр. В связи с тем, что процесс заправки происходит, когда двигатель запущен, нужно соблюдать все меры безопасности, и без достаточного опыта не браться за это.

В завершении, нужно включить кондиционер, и в случае успеха вы сможете насладиться приятной прохладой.

Надеемся, что наша статья стала максимально полезной для вас, и значительно упростит процесс заправки кондиционера.

Устройство кондиционера автомобиля

Любой кондиционер по своему устройству схож с обычной холодильной системой. Она представляет собой замкнутый контур, по которому перемещается фреон. В процессе циркуляции фреон меняет своё агрегатное состояние из жидкого в газообразное и обратно.

Основные узлы и принцип работы системы кондиционирования

Важнейшими узлами системы кондиционирования являются:

компрессор;
конденсор (он же радиатор кондиционера) с вентилятором;
ресивер-осушитель;
напорная магистраль (тонкая горячая или тёплая трубка);
терморегулирующий вентиль;
испаритель;
вентилятор испарителя;
магистраль низкого давления (широкая холодная трубка).

При включении кондиционера шкив, приводимый в движение двигателем с помощью ремня, начинает вращать компрессор. Последний служит для сжатия газообразного фреона, который от этого сильно нагревается. Далее нагретый фреон попадает в радиатор кондиционера, где охлаждается с помощью вентилятора и набегающего потока воздуха. При охлаждении фреон переходит в жидкое состояние и в этой форме попадает в ресивер-осушитель, где очищается от примесей, грязи и продуктов износа. Из осушителя жидкий фреон через терморегулирующий вентиль поступает в испаритель. Этот вентиль регулирует подачу жидкого газа в зависимости от заполненности и температуры испарителя. В испаритель фреон попадает очень холодным. С помощью вентилятора холодный воздух попадает в салон, а фреон возвращается в компрессор.

Принципиально схемы кондиционирования в автомобилях разных моделей ничем не отличаются

Расположение и назначение радиатора кондиционера

Радиатор кондиционера — самый крупный узел в системе. Именно в нём происходит охлаждение фреона. Обычно он находится в передней части автомобиля непосредственно перед радиатором охлаждения двигателя. Такое расположение позволяет эффективно охлаждать фреон во время движения. Однако оно же делает радиатор кондиционера довольно уязвимым узлом. Поэтому некорректная работа кондиционера чаще всего связана с неисправностью конденсора.

Причины выхода из строя радиатора кондиционера

Симптомы неисправности радиатора кондиционера довольно однообразны:

воздух охлаждается недостаточно;
воздух не охлаждается;
кондиционер работает только во время движения;
при остановке из воздуховодов идёт тёплый воздух.

Причины же выхода из строя радиатора кондиционера могут быть разными:

засорение конденсора грязью, пылью, тополиным пухом и т. д.;
коррозия и механические повреждения радиатора и магистралей высокого и низкого давления;
внутреннее засорение системы кондиционирования и непроходимость магистралей;
износ резиновых прокладок в соединениях;
чрезмерное давление при превышении необходимого количества фреона при заправке.

Заправка кондиционера фреоном

После ремонта, замены или внутренней промывки радиатора систему необходимо заново заполнить хладагентом. Более того, заправка кондиционера необходима, даже если он исправен. Нормой считается годовая утечка в пределах 15%!от общего объёма фреона. Поэтому заправлять кондиционер нужно через каждые 3 года.

Виды фреона

В качестве хладагента используется фреон. Но разновидностей этого газа достаточно много. Так, в автомобилях, выпущенных до 1992 года, использовался фреон R-12. В 1992 году учёные доказали его пагубное воздействие на озоновый слой атмосферы, и R-12 оказался под запретом. Кондиционеры стали заправлять фреоном R-134a.

Фреон обычно продаётся в удобных баллонах разной ёмкости

Сегодня в продаже есть оба вида фреона

Важно знать какой из них подходит для вашего авто. Если машина выпущена в 1992–1993 годах, то есть в переходный период, на внутренней стороне крышки капота имеется наклейка, на которой указано, какой фреон и в каком количестве нужно использовать

При заправке кондиционера рекомендуется добавлять в систему масло через картер. Однако определить необходимое количество масла непросто. Поэтому лучше покупать уже разбавленный маслом фреон.

Оборудование для заправки кондиционера фреоном

В профессиональных автосервисах имеются специальные заправочные станции для кондиционеров. Они автоматически определяют необходимое количество хладагента, вакуумируют систему и производят заправку. Это, однако, не означает, что самостоятельно заправить кондиционер невозможно.

Профессиональные станции для заправки кондиционеров многофункциональны, но недёшевы

Для заправки кондиционера в гаражных условиях потребуется:

вакуумный насос;
метеорологическая станция или шланг с манометром;
шланги и переходники для присоединения к кондиционеру;
баллон с требующимся количеством фреона.

Станцию (или вентиль с манометром) можно сразу соединить со шлангами и переходниками, собрав установку для заправки.

С одной стороны установка подключается к баллону с хладагентом, с другой — к кондиционеру

Порядок действий при заправке кондиционера фреоном

При заправке кондиционера следует быть чрезвычайно аккуратными и точными, а также внимательно следить за показаниями манометров.

Заправку кондиционера можно производить на улице

Алгоритмы заправки кондиционеров автомобилей различных марок и моделей отличаются незначительно. В любом случае придётся выполнить следующие действия.

Если кондиционер долгое время не работал, обязательно проведите вакуумизацию с помощь вакуумного насоса.
Снимите пластмассовую заглушку, расположенную на обратной магистрали.
Присоедините баллон с хладагентом к заправочной установке.
Через переходник подключите к разъёму шланг заправочной установки.
Заведите мотор и поднимите обороты до 1500.
Включите максимальную рециркуляцию воздуха.
Начните подавать фреон, поддерживая обороты на том же уровне.
Подавайте фреон, пока показания манометра не достигнут 280 кПА.
Проверьте, поступает ли в салон холодный воздух. На максимальных режимах его температура не должна превышать 10 градусов.

Таким образом, отремонтировать и заменить радиатор кондиционера своими руками довольно просто. Необходимо лишь быть внимательным и тщательно следовать рекомендациям профессионалов.
