Распространенные неисправности брелоков и их устранение

Неполадки, с которыми предстоит столкнуться потребителю:

1. Разряд источника питания. Если это произойдет, надо купить новую батарейку и установить ее в устройство. При замене учитывайте стандарт элемента питания.
2. Негативное воздействие влаги и пыли на устройство. Если брелок «утонет» или засорится (часто происходит при длительном использовании), его корпус надо разобрать и очистить от грязи. А затем просушить от влаги. Сушить устройство нельзя в непосредственной близости с источниками высоких температур, поскольку их воздействие приведет к выходу из строя платы. Если внутри корпуса есть грязь, она удаляется мягкой щеткой.
3. Механическое повреждение. Если треснул корпус или экран, эти компоненты подлежат замене.
4. Программные неисправности. Можно решить путем перепрошивки девайса. Лучше доверить эту процедуру профессионалам.

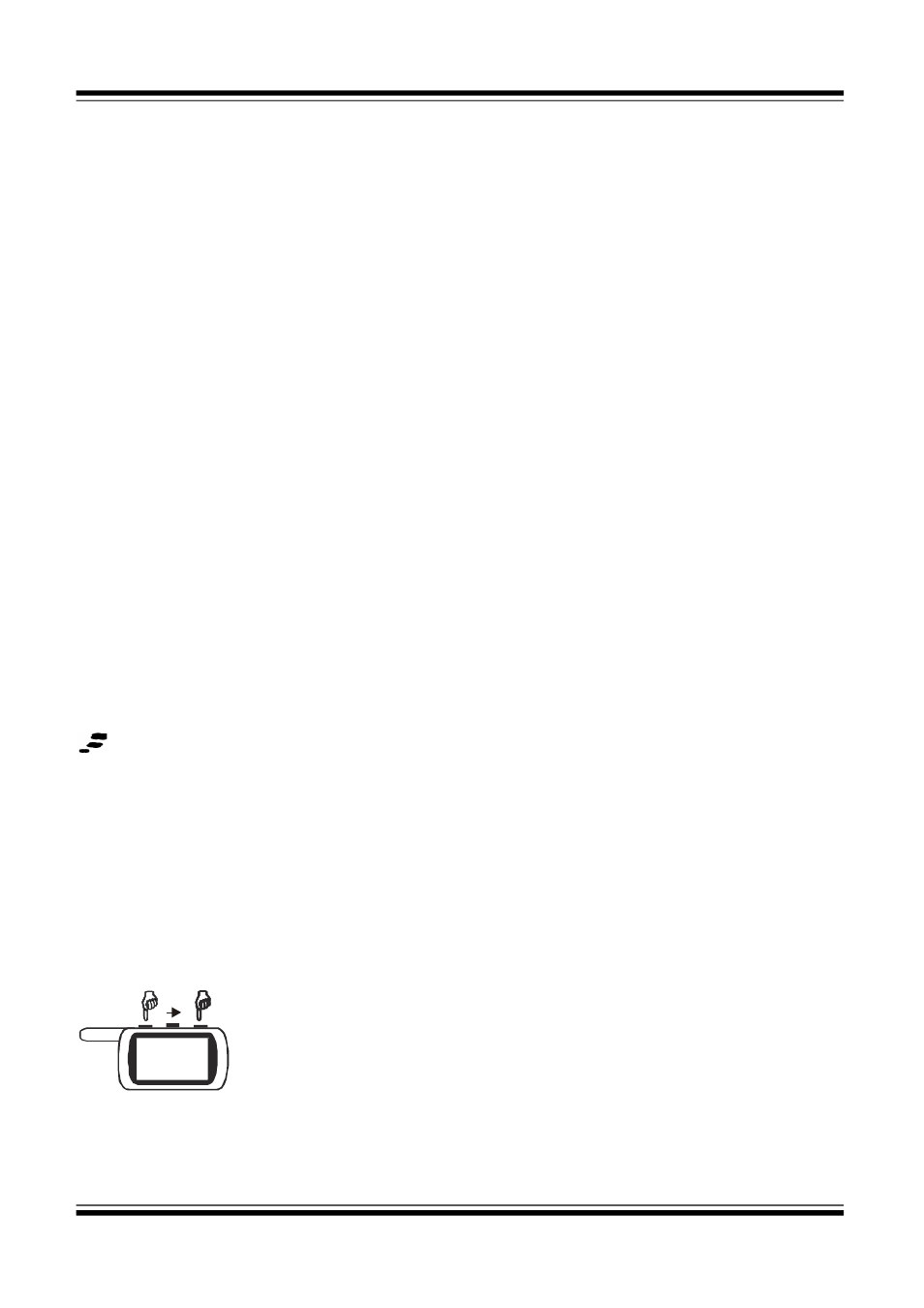

Страница 40

Инструкция по эксплуатации и установке

7. Функция автоматического запуска двигателя по температуре может бытьвключена независимо от состояния функций автозапуска двигателя побудильнику или по таймеру.

8. Одновременное включение функций автоматического запуска двигателя побудильнику и по таймеру невозможно. Попытка одновременного включенияфункций приведет к включению той функции, которая была активизированапоследней.

9. Поездка на автомобиле и просадки напряжения питания ниже +10В приразряженной АКБ в момент запуска двигателя отменяют все автоматическиепуски двигателя.

Подготовка к запуску двигателя на автомобилях с ручнойкоробкой переключения передач (РКПП)

Подготовка к запуску двигателя на автомобилях с РКПП заключается вактивизизации «программной нейтрали», которая должна защититьавтомобиль от запуска двигателя при включенной передаче.Включение «программной нейтрали» осуществляется следующим образом:1. Остановите автомобиль и при работающем двигателе установите ручку КППв нейтральное положение. Поставьте автомобиль на стояночный тормоз.2. В зависимости от состояния программируемой функции 2.12 выключитезажигание ключом или нажмите кнопку 2 брелка, активизируя выходсигнализации на поддержку зажигания. На дисплее брелка отобразятся иконки

, r00. Если включен режим турботаймера, вместо иконки r00 отобразится

иконка соответствующая времени работы турботаймера r01, r02, r03, r04.Выньте ключ из замка зажигания. Двигатель будет продолжать работать.3. В течение 30 секунд покиньте автомобиль и закройте все двери.Автомобиль с РКПП будет подготовлен к запуску двигателя.

Внимание! 1). Открытие дверей или перевключение стояночного тормоза послеактивизации «программной нейтрали» отменяет ее действие

Дистанционный запуск двигателя с брелка

Дистанционный запуск двигателя осуществляетсяпоследовательным нажатием кнопок 1 и 3 брелка. Нажатиекнопки 1 должно быть длительным, нажатие кнопки 3 –коротким. Начало запуска двигателя сопровождается3 вспышками габаритов и мелодичным сигналом брелка.

При успешном запуске прозвучит дополнительный звуковой сигнал брелка.Светодиодный индикатор загорится постоянно до момента остановки двигателя.Состояние габаритных огней программируется (функция 2.6).

Дистанционный запуск двигателя

Сигнализация Старлайн Б9 предлагает несколько вариантов дистанционного запуска мотора. К примеру, владелец автомобиля может выполнить данную процедуру непосредственно с брелка – потребуются лишь манипуляции клавишами, которые описаны далее.Также (при наличии опционального GSM-модуля) хозяин имеет возможность завести мотор при помощи команды, отправленной с телефона или путем СМС-сообщения. Для этого потребуется приобрести дополнительную СИМ-карту, которая будет установлена в автомобиль. Она должна принимать звонки, расшифровывать сообщения и отдавать соответствующие команды механизмам управления. О сигнализации Starline В94.

Плюсы и минусы

Пользователи относят к достоинствам сигнализации:

• невысокую стоимость;
• надежность и простоту в применении;
• наличие системы автозапуска;
• большой радиус действия брелока (при условии отсутствия источников радиопомех).

Наряду с этим, критикуются следующие моменты:

• отсутствие в комплекте штатной сирены;
• низкую помехоустойчивость, из-за чего сигнал от брелока теряется на парковках в крупных городах;
• у некоторых владельцев со временем падает чувствительность основного брелока, который перестает видеть автомобиль;
• может происходить самопроизвольный сброс часов или будильника;
• наблюдается зависание основного брелока, которое исправляется снятием элемента питания;
• малый диапазон времени работы стартера, из-за чего затруднен автозапуск при температурах ниже минус 25 °C.

Некоторые перечисленные недостатки встречаются не у всех устройств, поэтому причиной негативных отзывов может быть нестабильное качество производства или недобросовестный монтаж и настройка. Кроме того, зачастую устанавливаются сигнализации, купленные напрямую в Китае и имеющие идентичный Б9 внешний вид, но маркировку StarLionr Twage.

Комплектация

Сигнализация Starline A9 выпускается в комплекте. В него входят несколько элементов и дополнительных деталей.

• Основной коммуникатор. Этот прибор оснащен опцией двусторонней связи, 3 кнопками и жидкокристаллическим дисплеем.
• Коммуникатор запасной. Он выполнен без экрана.
• Главный микропроцессорный блок.
• Приемопередатчик.
• Контроллер температуры для силового агрегата (определяет температуру для запуска двигателя).
• Индикатор диодный (необходим для диагностики работы противоугонки).
• Контроллер двухуровневый для диагностики чувствительности и удара.
• Кнопка Валет. Такой прибор требуется для активации сервисного режима.
• Выключатель капота концевой.
• Кнопки, предназначенные для включения и выключения режима антиограбления.
• Комплект монтажных инструментов для установки и подключения рабочих элементов.
• Памятка пользователя.
• Подробная инструкция по эксплуатации, с помощью которой можно самостоятельно установить систему.

Настройка автозапуска- сигнализация Starline

Сигнализация Старлайн А8 Для начала нужно понимать, что запуск двигателя бывает двух видов — дистанционный или автоматический. Дистанционный запуск нужен например для того, чтобы прогреть автомобиль перед началом движения. Автоматический запуск двигателя подразумевает периодические запуски двигателя, например ночью, для поддержания нужной температуры. Автозапуск может быть настроен таким образом, чтобы авто заводилось через определённые интервалы времени или при понижении температуры ниже заданного значения.

Условия для автозапуска

Дистанционный запуск двигателя может быть произведён только при соблюдении следующих условий:

• Ручка коробки передач расположена на нейтрали (передачи выключены)
• Зажигание выключено
• Капот, багажник и все двери плотно закрыты
• Включен стояночный тормоз (ручник)

Если какое-то из этих условий не соблюдается, завести двигатель удалённо не получится.

Подготовка автомобиля

Для того, чтобы поставить автомобиль в режим охраны с включенной функцией автозапуска Starline нужно проделать следующие шаги:

1. Остановитесь, зажигание не выключайте. Двигатель должен быть заведён. 2. Выключите передачу, рычаг переключения должен находиться в нейтральном положении. 3. Поставьте авто на «ручник» — включите стояночный тормоз 4. Нажмите на брелке кнопку 1 и удерживайте её в течение 3-х секунд. Вы услышите звуковой мелодичный сигнал. На выполнение следующих пунктов у вас есть 30 секунд. 5. Поверните ключ, выключив зажигание и достаньте ключ из замка. Двигатель при этом не заглохнет, а будет продолжать работать. 6. Выйдите из авто и убедитесь, что все двери, багажник и капот закрыты.

После того, как вы закроете последнюю открытую дверь, багажник или капот, сигнализация сама выключит двигатель и заблокирует все двери — включён режим охраны.

Только после успешного выполнения этих шагов станет возможна работа автозапуска и двигатель можно будет запустить дистанционно.

Дистанционный запуск

Если вы правильно подготовили автомобиль к автозапуску (закрыли дверь при заведённом двигателе, а сигнализация его заглушила), то завести двигатель с брелка можно любым из двух способов:

1. Нажать кнопку 1 и удерживать её в течение 3-х секунд. или 2. Выбрать значок «START» и нажать кнопку 2.

После этого сигнализация сделает первую попытку завести двигатель. В случае, если двигатель не завёлся, предпримется вторая, причём время работы стартёра будет увеличиваться на 0,2 секунды каждый раз. Всего таких попытки будет 4. Если двигатель не заведётся ни один из четырёх раз, вы услышите из брелка 4 звуковых сигнала.

Если двигатель завёлся успешно, отобразится соответствующая иконка (на разных моделях Starline по разному, обычно значок выхлопных газов), автомобиль 3 раза моргнёт габаритами и вы услышите 3 сигнала сирены.

Автомобиль будет прогреваться в течение определённого промежутка времени, которое задаётся в настройках. Варианты — 5, 10, 15, 20 минут. За одну минуту до окончания заданного времени на дисплее брелка появится надпись «r01». Когда время закончится, сигнализация заглушит двигатель, а на брелке пропадёт иконка выхлопных газов и появится надпись «r00».

Автозапуск по температуре

Зимой у многих возникает необходимость ночного прогрева автомобиля, чтобы утром не было проблем с запуском. При включении автозапуска по температуре можно задать значение температуры окружающей среды, при достижении которой двигатель будет запускаться. Значения температуры можно запрограммировать следующие: -5, -10, -20, -30.

Чтобы включить функцию запуска по температуре, выберите иконку с градусником и надписью «START», и нажмите на брелке кнопку 2. При этом вы услышите звук-мелодию и должно высветиться значение установленного порога температуры.

Для выключения автозапуска по температуре снова выберите иконку с градусником и нажмите на брелке кнопку 2.

Если во время прогрева двигателя вам нужно попасть в машину (чтобы начать движение или просто что-то взять из салона), нажмите на брелке кнопку 1 — замки разблокируются. В течение 30 секунд вставьте ключ в замок зажигания и поверните его, включив зажигание. Если вы не успеете этого сделать, замки снова заблокируются и включится режим охраны. Для того, чтобы полностью выйти из режима автозапуска, опустите «ручник» — габариты моргнут 1 раз и послышится звук-мелодия — можно ехать.

Теперь вы знаете как включить автозапуск двигателя с использованием сигнализации Starline. Самое распространённая ошибка водителей заключается в том, что они не проводят нужных действий для включения автозапуска и закрывают заглушённый автомобиль вручную с брелка. Надеюсь теперь у вас не осталось вопросов по использованию функций сигнализации.

Плюсы и минусы

Преимущества противоугонного комплекса:

1. Автозапуск двигателя. Удобная опция для тех, кто часто опаздывает на работу и не имеет свободного времени для прогрева силового агрегата.
2. Эффективная защита девяти охранных зон. Допускается подключение дополнительных контроллеров. Для подключения каждого датчика используются дополнительные каналы, что исключает появление сбоев в их работе.
3. Доступная цена. Эта модель сигналок сегодня уже не выпускается, но её ещё можно найти в продаже. Средняя стоимость продукта составляет около шести тысяч рублей.
4. Наличие двусторонней связи. Благодаря брелку с дисплеем потребитель может следить за состоянием машины, будучи далеко от неё. На экране демонстрируется информация обо всех сработавших охранных зонах.

К недостаткам следует отнести некорректную работу брелка при высоких температурах. Несмотря на то, что производитель гарантирует бесперебойную работу противоугонного комплекса при температуре до +80 градусов, по факту это не так.

Многие потребители сталкиваются с проблемой, когда в летнюю жару сигналка перестаёт реагировать на команды коммуникатора. Если читать отзывы автовладельцев, то можно понять, что эта проблема является «болезнью» для противоугонного комплекса Старлайн С9.

Олег Горшков привёл подробный обзор сигналки с описанием её плюсов и минусов.

Как добавить навигацию?

Все современные противоугонные системы Старлайн поддерживают возможность добавления навигации посредством подключения GSM/GPS модуля.

Самым бюджетным вариантом для реализации данной функции является установка устройства М32 от Старлайн с цифровым интерфейсом CAN. Возможно подключение модулей и других моделей. Основной микропроцессорный блок оснащается специальным трехконтактным разъемом, который предназначен для подключения устройств. Автосигнализации линейки Тваге не смогут работать с модулями М21 и М31, если в них применяется программное обеспечение D6 или более новой версии.

Чтобы узнать номер прошивки блока, можно использовать специальную команду — 09. Она отправляется в СМС-сообщении и описывается в сервисном руководстве. Системы Тваге не смогут работать и с модулями М32, в данном случае версия программного обеспечения не играет роли. Блок GPS готов к использованию после подключения питания и заземления, это разъем белого цвета, а также установки СИМ-карточки внутрь. После этого производится звонок на номер модуля и выполняется базовая настройка.

Основные отличия между разными моделями модулей:

• устройство М20 не оснащается навигатором и микрофоном, возможность дополнительного подключения этих элементов отсутствует;
• в модели М30 имеется микрофон и навигатор;
• в устройстве М21 отсутствует навигатор и микрофон, но потребитель может приобрести и установить эти устройства дополнительно;
• в модели М31 предусмотрены как навигатор, так и микрофон, а также модуль автозапуска двигателя.

Об особенностях работы GPS модулей рассказал пользователь Артем Касьяненко.

Благодарим Вас за выбор автосигнализации модельного ряда Sta…

Автосигнализации StarLine

• Изображение
• Текст

Благодарим Вас за выбор автосигнализации

модельного ряда StarLine с двухсторонней связью.

Ее появление стало возможным благодаря коллективному

творчеству российских инженеров-разработчиков,

американских специалистов в области микроэлектроники

и тайваньских производителей высокотехнологичных

автомобильных систем охраны.

Чтобы автосигнализация смогла наиболее эффективно

выполнять свои охранные и сервисные функции,

рекомендуем доверить ее установку на автомобиль

установщикам-профессионалам.

Надеемся, что система не обманет Ваших ожиданий,

придаст Вам уверенность в сохранности Вашего автомобиля

и существенно повысит его комфортность

за счет разнообразных сервисных функций.

Страна производитель: Тайвань

Редакция №1 июль 2009 г

• Нажмите на брелке кнопку 1
• Дважды нажмите на брелке кнопку 1
• Включите стояночный тормоз
• В течение 30 секунд извлеките ключ, выйдите из машины и закройте все двери
• Нажмите на брелке кнопку 2
• После устранения причины тревоги
• Нажмите на брелке кнопку 2
• Истекает 30 секунд после открывания двери
• Нажмите сервисную кнопку раз и включите зажигание 7

Особенности автозапуска

Брелок с обратной связью и жидкокристаллическим индикатором – это основной атрибут управления сигнализацией машины. Это устройство имеет особую систему «свой-чужой». Именно такая программа защищает систему от попыток перехвата кода брелка и последующего его использования для выключения режима охраны сигнализации.

В 2-х кнопочном брелке с внедренной обратной связью без дисплея, использован такой же диалоговый код взаимодействия, как и в главном брелке с дисплеем.

Особенности пейджера в системе брелке без наличия дисплея не реализовано. Эта система предназначена только для системного управления режимом охраны автомобиля.

Двигатель Starline b9 включается в автозапуске в сигнализации со связью в двухстороннем виде – основное направление инновационной разработки определенного направления охранных систем. Функциональные возможности и система производственная охранной системы изменилась с введением новой конструкции.

В нововведения b9 используются новый инновационный динамический код радиоуправления StarLine ProPlus TM. Основная защищенность от разливного вида взломов.  Прижимание диалогового алгоритма идентификации определенного брелка. Завладение команды включения / выключения система охраны в любых системах.

Кроме того, командные сигналы, направленные с любого из брелковых данных программированы в память оборудования, будут использоваться в работе.

Для подключения различных внешних устройств используют CАN-модуль – он преобразует сигналы от внешнего устройства в сигналы понятные компьютеру автомобиля и «фильтрует» не нужные. Подключается к специальному разъему и позволяет не врезаться в штатную автомобильную проводку. В starline b9 встроен 2CAN модуль. Полная версия называется — автосигнализация starline b9. Это телематический охранный комплекс с автозапуском двигателя.

Это полностью широко модульный охранно-телематический комплекс. Его модульность заключается в том, что автолюбитель может ограничиться базовой версией, дополнить GPS модулем, модулем телематики GSM и ещё чем-нибудь – для этого есть все возможности. Подключать функциональные дополнительные блоки по своему усмотрению. Современный транспорт оборудуется CAN шиной. CAN шина — два провода, идущие через весь автомобиль, соединяя между собой все электронные узлы. Обмен данных происходит по специальному протоколу, чтобы исключить конфликт между устройствами.

Инструкция по эксплуатации

Инструкция по эксплуатации содержит описание компонентов, включенных в набор, и технических параметров оборудования. Перечислены охранные и дополнительные функции, поддерживаемые системой. Отдельный раздел посвящен особенностям управления охранным комплексом, приведены советы по настройке автоматического запуска и по программированию персонального кода, позволяющего отключить охрану без брелока.

Приведены схемы соединения центрального блока с электронными компонентами автомобиля (например, для совместной работы со штатным контроллером центрального замка). Приложенный график функционирования сигнализации при автоматическом пуске мотора позволяет определить параметры, соответствующие типу автомобиля.

Регулировка параметров охранного комплекса производится при помощи кнопки настройки и штатного пульта управления. Для входа в меню настройки требуется произвести 5-кратное нажатие на клавишу, а затем включить зажигание. После подачи 5 сигналов сиреной требуется выбрать раздел меню (нажатием на кнопку сервиса). Таблица программирования приведена в инструкции по эксплуатации. Центральный блок поддерживает функцию возврата параметров к заводским настройкам.

Настраивание автозапуска на автосигнализации Starline B9 Твейдж предусматривает установку программной нейтрали (только на машинах с ручной трансмиссией):

1. Остановить автомобиль на ровной площадке и поставить рукоятку управления коробкой в нейтральное положение.
2. Выключить зажигание или нажать на кнопку на брелоке (зависит от алгоритма настройки автоматического запуска в центральном блоке).
3. Вынуть ключ из замка, на дисплее пульта отобразятся иконки активного режима автозапуска, а силовой агрегат продолжит работать.
4. Выйти из салона автомобиля и закрыть дверцу. Мотор остановится, сигнализация перейдет в режим ожидания автоматического или дистанционного пуска.

Автозапуск по таймеру активируется нажатиями кнопок на брелоке, на дисплее отображается меню, позволяющее контролировать процесс программирования. После того, как владелец автомашины включит функцию автоматического пуска, на дисплее отобразится соответствующая иконка. Дополнительно подается мелодичный сигнал, а контрольная лампа работает сериями по 2 вспышки.

Автозапуск по температуре предварительно программируется через меню головного блока. Пользователь устанавливает порог температуры, при достижении которого производится запуск мотора. Для активации режима используется брелок, на дисплее отображается пиктограмма. Установленное по умолчанию время работы продлевается при помощи пульта управления (на период до 30 минут).

Как добавить навигацию

Любая автосигнализация, выпускаемая фирмой Старлайн сегодня, оснащена 3-контактным разъемом, позволяющим подключать GSM/GPS-модуль. Проблема в том, что внешние модули, обладающие доступной ценой, уже не выпускаются: либо используйте «встроенное решение», либо ваш выбор – модуль «M32 CAN». Последний стоит, как крыло самолета, но были и бюджетные варианты: M20, M30, M21, M31. Существуют и модули Space, ставшие уже раритетом. Итак, посмотрим, как выглядит «внешний» навигационный модуль:

Starline Messenger M30

«Синий» разъем, показанный на фото, служит только для подключения сигналки. Такой же разъем есть на корпусе следующих блоков: B9 TWAGE, B9 Dialog. Для систем поколения TWAGE имеется ограничение: с модулями M21 и M31, если в них установлено ПО D6 и новее, сигнализации не работают.

Каждый модуль готов к эксплуатации, как только подключено питание и масса (белый разъем). Конечно, нужно установить и активированную SIM-карту. Выполняют звонок на номер модуля и проводят базовую настройку. А отличия между модулями выглядят так:

• M20 – нет навигатора и микрофона (подключить нельзя);
• M30 – есть навигатор и микрофон;
• M21 – навигатора и микрофона нет, но можно докупить и подключить;
• M31 – есть навигатор, микрофон, блок автозапуска.

Кстати, разъем автозапуска присутствует в самой сигнализации B9. Комплекты M31, получается, содержат лишний элемент. И все же, оставим выбор за потребителем.

Комплект M31 GSM/GPS

Как установить сигнализацию Starline B9?

Монтаж охранной системы может быть выполнен своими руками. Для этого предварительно пользователь должен ознакомиться со схемой, которая входит в комплектацию.

Основные правила и условия

Нюансы, которые надо учитывать при самостоятельной установке:

1. Монтаж производится при отключенной бортовой сети автомобиля, поэтому с аккумулятора нужно предварительно скинуть клеммы.
2. Укладка проводов должно производиться подальше от источников помех и движущихся узлов. К таком относятся высоковольтные провода системы зажигания, рулевые тяги, педали, стартерный механизм.
3. При наращивании кабелей нужно пользоваться пайкой и термоусадочными трубками, метод скрутки не допускается.
4. Уложенные провода для более высокой надежности рекомендуется дополнительно обмотать изолентой. Ее цвет должен соответствовать штатному.
5. Все элементы системы размещаются скрытно.
6. Установка модуля приемопередатчика не допускается в близости с металлическими частями и электронными устройствами. Это приведет к появлению помех.

Пошаговая инструкция

Схема соединений элементов модуля

Монтаж производится так:

1. В салоне машины устанавливается микропроцессорный модуль. Его можно разместить за контрольным щитком или вещевым ящиком. Рядом с модулем не должно быть электронных устройств. Блок надо зафиксировать, чтобы он не двигался при физических воздействиях.
2. Внутри на ветровом или заднем стекле устанавливается модуль приемопередатчика. Поверхность необходимо предварительно очистить и обезжирить. Укладка проводов от блока производится под защитной облицовкой салона, которую предварительно необходимо демонтировать.
3. Под капотом автомобиля устанавливается сирена, ее надо расположить рупором вниз. Нельзя размещать устройство рядом с выпускным коллектором или блоком цилиндров. Провода нужно подключить так, чтобы они не свисали и к ним не было доступа из-под днища машины.
4. На разделительной перегородке между моторным отсеком и салоном устанавливается контроллер чувствительности. Монтаж датчика производится на ровной поверхности. Фиксация устройства осуществляется посредством пластиковых стяжек или саморезов.
5. Установка сервисной клавиши выполняется в салоне машины, под панелью приборов. Ее можно обмотать изолентой, чтобы дополнительно скрыть. Место установки должно быть выбрано так, чтобы у потребителя был доступ к кнопке, когда он находится на месте водителя.
6. На капот устанавливается концевой переключатель. Его не рекомендуется ставить рядом с источниками влаги.

Пользователь Artimiy показал пример установки охранного комплекса Старлайн И9 на автомобиле Лада.

Часто встречаемые неполадки в сигнализации «Старлайн» и способы устранения

Владелец новенького транспортного средства только с конвейера автозавода стремиться установить самую совершенную сигнализацию. По разным причинам автовладелец сталкивается с тем, что не работает автозапуск на охранной системе машины. Например, в процессе автозапуска мотор не заводится или начинает работать и тут же глохнет. Устранение проблемы выглядит следующим образом:

• необходимо установить модуль обхода заводского иммобилайзера;
• проверить место расположения ключа (транспондера) в модуле обхода;
• правильно подключить провод контроля функционирующего мотора.

Транспортное средство с МКПП – перестал работать автозапуск (мотор не заводится после 4 попыток). Причина неудачи – не работает выбранный алгоритм подключения. Исправляем следующим способов:

• заводим мотор и поднимаем рычаг ручного тормоза;
• при работающем моторе, вынимаем ключ из замка зажигания;
• открываем и закрываем дверь со стороны водителя (остальные двери авто должны быть закрыты), ставим на охрану.

Одновременно с включением охранной системы перестает работать двигатель автомобиля, а на ЖК-экране брелока появляются два значка – «замок» и «сирена».

Автозапуск Старлайн позволяет заводить силовой агрегат дистанционно или автоматически без размещения ключа в замке управления цепями воспламенения рабочей смеси. Владелец автомобиля настраивает рабочие параметры с помощью кнопок на брелоке, информационный дисплей помогает контролировать этапы программирования. Автосигнализация позволяет включать силовой агрегат по сигналам от встроенного таймера или по информации от температурного сенсора.
