Подключаем «vigilant-11» к замку зажигания

Инструкция по эксплуатации

Рассмотрим на примере изделия модели Vigilant ST-7A, как пользоваться сигнализацией Cenmax.

При помощи нажатий на кнопки производится:

• постановка и снятие с охраны в различных режимах (со звуком сирены и без);
• управление устройством определения удара по автомобилю;
• охрана авто с работающим двигателем;
• режим работы системы в качестве дополнительного иммобилайзера;
• включение защиты при нападении;
• управление работой замков зажигания без включения охранной системы;
• наличие дополнительных кнопок позволяет программировать их для расширенного управления системой.

Благодаря двухстороннему каналу связи охранная система может использоваться для автозапуска двигателя:

• по сигналу с пульта (при подтвержденном нейтральном положении механической коробки передач);
• автоматический пуск в запрограммированное время;
• периодический прогрев мотора через разные промежутки времени;
• запуск по температуре двигателя (порог срабатывания настраивается через блок управления).

Изменение кода выполняется следующим образом:

1. Отключить охрану и зажигание.
2. Нажать четыре раза на кнопку программирования.
3. Активировать зажигание.
4. После звуковой индикации нажать еще раз на клавишу и войти в меню программирования первой цифры. Вход подтверждается коротким сигналом сирены.
5. Набрать первыми тремя кнопками брелка цифры от 1 до 3. Для этого используется длительное нажатие на кнопку 1. Набранный символ будет подтвержден соответствующим числом сигналов сиреной. К набору второй цифры можно перейти кратковременно нажав клавишу 1. Далее следует выполнить аналогичные действия по набору.
6. Для завершения процедуры вынуть ключ из замка.

В случае повреждения пульта следует выполнить шаги:

1. Нажать на сервисную клавишу три раза при активном зажигании и открытой двери.
2. Вынуть ключ из замка и спрятать кнопку на штатном месте. Система отработает одним сигналом сирены и единичным миганием световой сигнализации.
3. Через 20 секунд сработает постановка на охрану, но двери не будут заблокированы.
4. Если в это время попытаться открыть дверь или активировать зажигание, то включится 20-секундная задержка режима тревоги. через введение ПИН-кода.
5. Если система не деактивирована, то через 20 секунд заработает сирена.

Обзор системы Cenmax Vigilant ST-8A представлен каналом AvtoGSM.

Возможные неисправности и их решение

Для сигнализаций Cenmax характерны следующие неисправности:

1. Невозможно включить или отключить систему нажатием на кнопки пульта. Причиной может быть разряд элемента питания в брелке или выход из строя цепи передачи сигнала. Рекомендуется поменять батарейку в устройстве. Если проблема не исчезла, то возможен выход из строя приемника или передатчика. В этом случае необходимо воспользоваться дополнительным брелком. Когда этот способ не помогает, то проблема кроется в выходе из строя антенного модуля или центрального блока сигнализации.
2. Отказ привода открывания багажника. Эта функция реализуется по отдельному каналу и часто выходит из строя на всех моделях сигнализаций Cenmax.
3. Частые беспричинные срабатывания системы. Причиной является повышенный уровень чувствительности датчика удара. Для устранения дефекта необходимо отрегулировать уровень чувствительности.
4. Проблемы с запиранием и открыванием замков на всех или некоторых дверях. Причиной может быть поломка центрального блока или повреждение жгутов электропроводки. Для исправления дефекта необходимо прозвонить и отремонтировать проводку. Если проблема кроется в блоке, то способ исправить дефект один — заменить сигнализацию.

Причиной некорректной работы системы могут быть ошибки в настройке параметров, которые можно сбросить до заводских:

1. Активировать зажигание.
2. Нажать на сервисную клавишу десять раз.
3. Выключить зажигание и дождаться звукового сигнала.
4. Нажать кнопку один раз и войти в режим сброса (подтверждается коротким звуковым сигналом).
5. Нажать на клавишу 1 на брелке управления. Сброс настроек подтверждается одним звуковым сигналом сигнализации и пульта управления.
6. Выйти из режима настройки и проверить функционирование системы. В случае нормальной работы необходимо заново настроить параметры. Если неполадки продолжаются, то рекомендуется обратиться в сервис для детального анализа компонентов охранной системы.

Об особенностях узнаете из ролика от канала scherkhanalarm.

Инструкция по установке

Установка сигнализаций Cenmax любой модели должна вестись в соответствии со следующими рекомендациями:

• монтаж производится на автомобиле с отключенной батареей;
• блок сигнализации должен располагаться в салоне машины и не подвергаться перегреву;
• подключать жгут проводов к основному блоку можно только после установки всех компонентов системы;
• необходимо заранее продумать место для установки настроечной кнопки — она должна быть не видна, но доступ к ней не должен быть затруднительным;
• место установки блока должно располагаться вдали от источников влаги;
• блок управления антенной клеится на двухсторонний скотч на лобовое стекло (в районе зеркала);
• антенну допустимо располагать в панели приборов, но тогда качество сигнала может быть нестабильным;
• сирена ставится на моторном щите рупором вниз;
• место установки сирены должно располагаться вдали от выпускного коллектора или каналов для стока влаги с поверхности кузова;
• в случае применения автономной сирены с кодовым замком необходимо обеспечить доступ для отключения устройства;
• концевые переключатели капота и багажника следует устанавливать в сухих местах;
• сигнализатор удара должен крепиться к металлической панели кузова или лобовому стеклу по оси автомобиля;
• жгуты проводки сигнализации должны быть защищены предохранительными вставками, рассчитанными на соответствующую силу тока.

Можно установить сигнализацию своими руками, руководствуясь этими советами. Но нужно учитывать, что монтаж охранных систем требует от пользователя знаний устройства автомобиля и электроники, поэтому самостоятельная установка не рекомендуется.

Фотогалерея

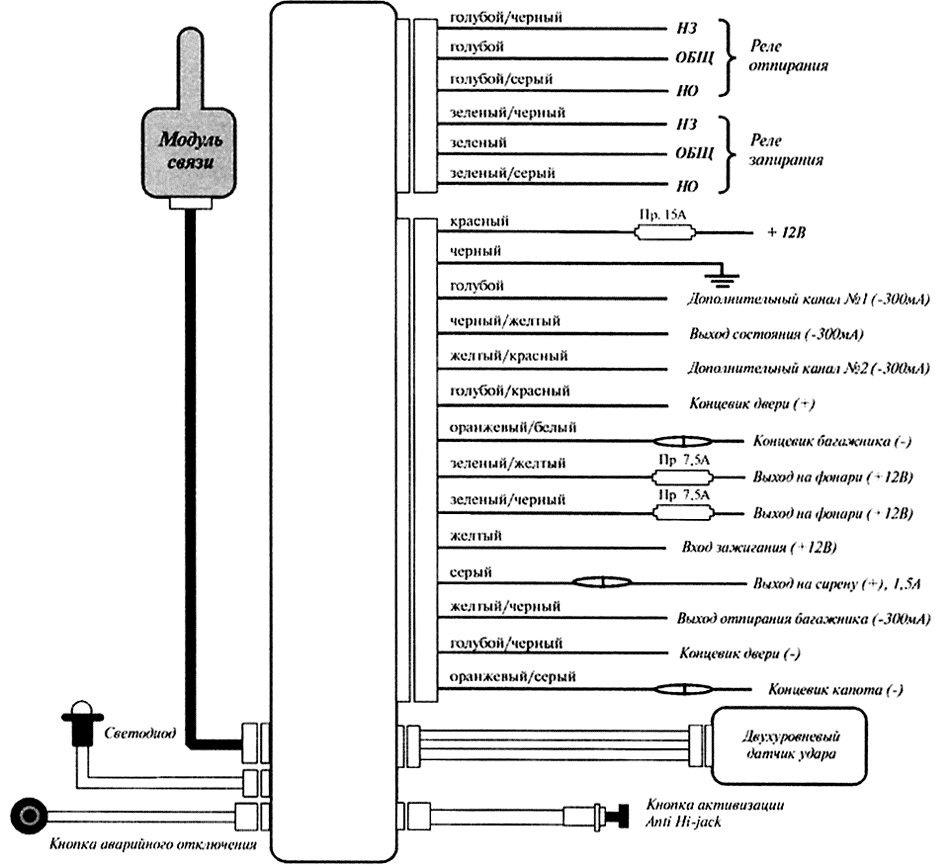

Общая схема подключения

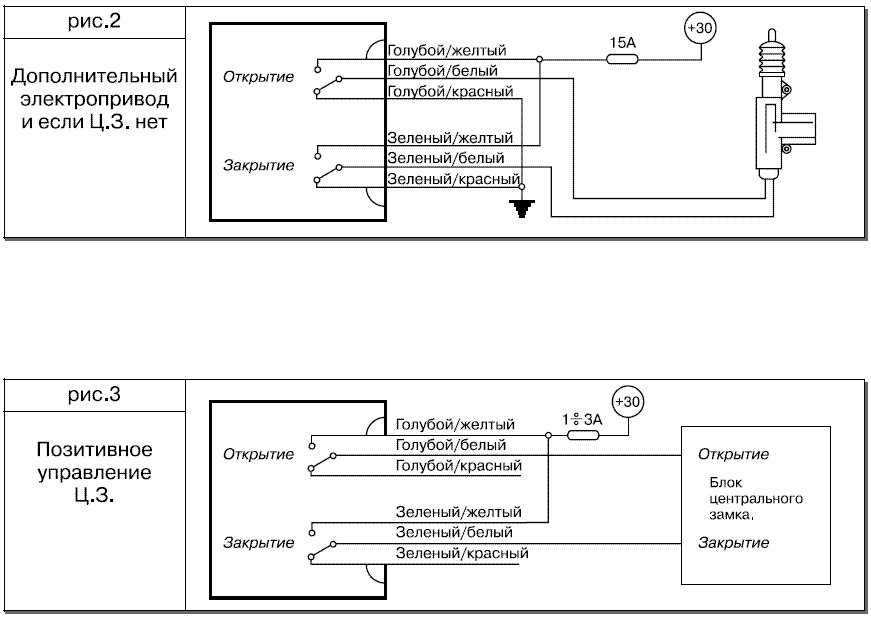

Позитивное управление центральным замком
Подключение к ЦЗ, дополнительный электропривод
Схема подключения к пневматическому центральному замку

Общая инструкция

Стандартный комплект противоугонной системы состоит из одного двунаправленного и другого однонаправленного передатчиков. Для привязки брелков сигнализации Сенмакс ST 5 A, В 6 А, ST 7 A следуйте инструкции.

1. Чтобы провести адаптирование пейджера к системе, выключите охрану. Зажигание должно быть выключено. Семь раз нажмите на клавишу аварийного отключения и семь раз переключите зажигание.
2. Прозвучат 7 сигналов аварийной сирены.
3. Одновременно нажмите на пульте 1 и 2 клавиши. После того как прозвучит ЧИРП, отпустите их. Код пейджера записан в памяти блока управления.
4. Выполняя предыдущие пункты, пропишите остальные брелки.
5. В память можно занести до четырёх передатчиков. Запись каждого пульта система будет подтверждать соответствующим количеством сигналов сирены (1 пульт – один писк, 2 коммутатор – два и т.д.).
6. Для выхода из режима настройки выключите зажигание или ничего не предпринимайте в течение шести секунд.

Для установки ПИН-кода.

1. Пароль имеет двузначное число и может состоять из цифр 1, 2, 3 и 4. Заводское значение 1-1.
2. Отключите режим охраны. Ключ переведите в положение «Выкл». Четыре раза кликните «Valet».
3. Проверните зажигание в «Вкл».
4. Сирена издаст четыре писка.
5. Валет нажмите однократно.
6. Прозвучит один сигнал аварийной сигнализации. Вы вошли в режим установки первого значения секретного кода.
7. Для ввода цифры 1 нажмите первую кнопку; для ввода 2 – вторую клавишу; 3 – третью; 4 – удерживайте первую клавишу до сигнала, затем нажмите ещё раз.
8. Вы услышите один, два и т.д., писка сирены, подтверждающих выбранную цифру.
9. Кнопку аварийного отключения нажмите один раз.
10. Последуют два сигнала сирены, свидетельствующие о входе в режим установки второго значения кода.
11. Инструкция та же.
12. Выключите зажигание, набор ПИН-кода закончен.

Настройка автосигнализации

После установки и проверки работоспособности следует настроить параметры охранной системы. Настройка функций проводится последовательно. Краткая инструкция будет дана на примере устройства Cenmax ST-5A.

Для настройки программируемых опций системы потребуется:

1. Деактивировать сигнализацию.
2. Включить систему зажигания.
3. Нажать на клавишу сервиса шесть раз.
4. Выключить систему зажигания. Сирена сигнализация должна отреагировать на это подачей шести коротких сигналов. Контрольный диод даст 6 коротких вспышек.
5. При помощи кнопки сервиса выбрать необходимую опцию. Данные приведены в таблицах для программирования в руководстве к сигнализации. Номер функции соответствует числу нажатий на кнопку. При этом следует учитывать, что в этом режиме системы Ценмакс сигнализируют о каждом пятом нажатии длинным звуковым сигналом. Например, для настройки функции 4 следует нажать четыре раза на кнопку. В ответ сигнализация даст четыре коротких звуковых сигнала. При выборе функции 6 потребуется шесть раз нажать на клавишу сервиса, но сигнализация даст один длинный и один короткий звуковой сигнал.
6. После входа в меню функции необходимо назначить параметр этой опции. Для этого используется брелок сигнализации. Нажатия на кнопки могут быть короткими одинарными, а могут быть двойными. Все параметры указываются в руководстве. После выбора значения необходимо дождаться звукового сигнала, который подтверждает запись данных в память системы.
7. После настройки последней опции следует включить зажигание и выйти из режима программирования. Система может самостоятельно выполнить выход из меню через 5-7 секунд ожидания. Это отобразится визуально — пятикратной вспышкой ламп наружной светотехники автомобиля.

В случае применения на авто сигнализации с автозапуском необходимо выполнить процедуру обучения холостому ходу двигателя:

1. Отключить все дополнительные устройства, нагружающие двигатель во время работы (системы обогрева стекол, аудиосистему, систему микроклимата).
2. Повернуть ключ в замке до положения включения зажигания.
3. Нажать клавишу сервиса девять раз.
4. Деактивировать зажигание.
5. Дождаться звукового и светового подтверждения входа в настройку.
6. Включить двигатель.
7. После прогрева и установления стабильных холостых оборотов нажать кнопку сервисного управления и удерживать до подачи звукового сигнала.
8. Отпустить клавишу.
9. В случае подачи системой четырех коротких звуковых сигналов процедуру обучения придется провести заново.

Как отключить сигнализацию?

Для деактивации устройства модели ST-5A потребуется:

1. Открыть замок двери ключом, сигнализация сработает в штатном режиме.
2. Вставить ключ в замок и повернуть его до положения включения зажигания.
3. После этого четыре раза нажать на клавишу сервисного обслуживания.
4. Отключить зажигание. Система должна деактивироваться.

Для отключения системы модели ST-8A необходимо введение ПИН-кода:

1. Активировать работу сигнализации путем открытия двери.
2. Включить зажигание.
3. Набрать с помощью кнопки сервиса первую цифру кода.
4. Выключить и включить зажигание.
5. Аналогично набрать вторую цифру.
6. Выключить зажигание. Если код набран верно, то система снимется с режима охраны.

Деактивация системы V-8A выполняется по несколько иной процедуре:

1. Открыть дверь и включить зажигание.
2. Нажать кнопку сервиса три раза.
3. Выключить зажигание. Система подаст два звуковых сигнала и отключится.
4. В случае включенного через настройки системы кодового режима потребуется введение ПИН-кода по схеме отключения ST-8A.

Брелок Cenmax Vigilant A 700

Брелок имеет защиту кода по запатентованной технологии KeeLoq. Сигнализация оснащена одним двухкнопочным брелоком с радиусом действия 30 метров, работающим на частоте 433,92 Мгц. Брелок имеет питание от элемента напряжением 12 Вольт типа 23А.

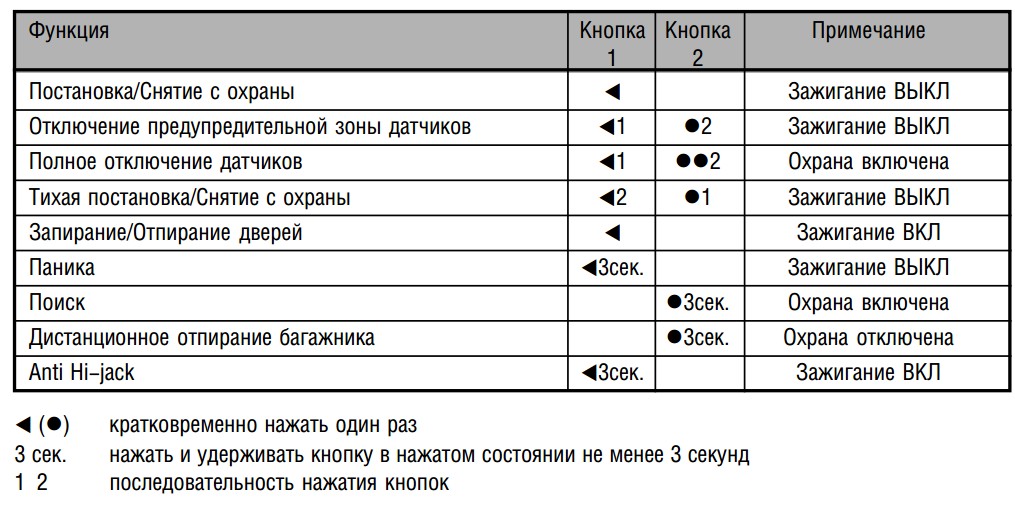

Основные команды брелока:

Автосигнализация предусматривает одновременную установку до 5-ти брелоков. Программирование:

• «Вкл» зажигании, охрана выключена;
• трижды нажать (в 3-й раз удерживать) аварийную кнопку;
• двукратное мигание – подтверждение входа;
• нажать любую кнопку брелока, после этого он пропишется в головном блоке автосигнализации, фонари четыре раза мигнут;
• выключить зажигание.

Стоимость брелока в пределах 1200 рублей.
