Модули для обхода штатных иммобилайзеров, обзор модуля scher khan bp 2

Основная информация

Сегодня почти на каждом транспортном средстве установлен иммо. Иммобилайзером называется электрическое устройство, которое лишает транспортное средство возможности активации двигателя. Благодаря этому комплексу обеспечивается не только защита авто от угона, но и комфортность его использования. Но бывают случаи, когда возникает надобность обойти иммо. Следственно возникает вопрос о том, когда может возникать такая надобность. Ответ простой, иногда иммо необходимо обойти в таких случаях:

При угоне транспортного средства;
При потере ключей или поломке штатного иммо;
При установлении автомобильной сигнализации с автозапуском.

При установлении на автомобиль сигнализации с автозапуском Шерхан bp 2 необходимо обойти стандартный иммо на какое-то время, для данного запуска авто, а после этого сберегая все возможности стандартной защиты авто, для улучшения уровня защиты от угона и нормального функционирования систем, которые непосредственного с ним связаны.

На сегодняшний момент существует пару типов обхода. При установлении обходчика обязательно учитывайте тип установленной системы запуска транспортного средства. Существуют такие типы запуска транспортного средства:

Система запуска авто при помощи ключа. В таком случае необходимо обходить наличие ключа в замке зажигания.
Система запуска авто при помощи клавиши старта и стопа

В таком случае нужно осторожно выполнять подключение клавиши.

На обе системы запуска транспортного средства можно устанавливать бесключевой модуль обхода штатного иммобилайзера. Вообще идеальный обход штатного иммобилайзера должен соответствовать таким требованиям:

Руководство должно осуществляться автомобильной сигнализацией и иметь универсальную схему подключения;
Должен поддерживать максимальное количество моделей транспортных средств и марок автомобильных производителей;
Не должен отменять действия стандартного иммо. То есть функции должны оставаться прежними для защиты от угона или незаконного проникновения в салон авто.
Сохранение стандартного иммо не должно мешать использованию каких-либо штатных ключей;
Должен иметь небольшую стоимость. Лучше всего если его стоимость будет меньше стоимости ключа с чипом.

Если на вашем автомобиле установлена система RFID, то считывание происходит при помощи антенны чипа, которая располагается в ключе зажигания. Такой чип производит передачу сигнала маленькой мощности. Обходчик Шерхан bp 2 с представленной системой имеет элементарную схему подсоединения. Обходчик Шерхан bp 2 считается элитной противоугонной системой с автоматическим запуском транспортного средства. Это стандартный удлинитель для определения чипа, с функцией вкл./выкл. За похожую функцию отвечает блок обхода иммо или же оборудование, при помощи которого производится запуск двигателя автомобиля. Подсоединение блока обхода Шерхан bp 2 дает возможность руководить включением и отключением.

Как проводится отключение иммобилайзера? Отключение иммобилайзера является более действенным методом, так как после этого владелец транспортного средства больше не столкнется с подобными проблемами. Модуль обхода Шерхан bp 2 представляет собой небольшую коробку, в которой располагается считывающая антенна и реле. Именно в модуль обхода иммо помещается запасной ключ. Красный проводок необходимо подключать к +12 Вольтам, а черный к минусу. Дальше нужно выполнить проверку функционирования запуска автомобильного двигателя.

Иммобилайзерами оснащаются многие автомобили. Для того чтобы понять, как используется модуль обхода иммобилайзера, необходимо разобраться в принципе работы самого устройства. Как правило, используются системы RF >

Если машина оснащена системой RFID, уникальные характеристики ключа хранятся в электронной начинке авто. А вот в случае применения технологии VATS ключ должен обладать специальными параметрами. Иными словами, простым куском железа запустить движок вы точно не сможете.

В большинстве случаев обходчик иммобилайзера Starline (да и другие модели тоже) применяются теми автовладельцами, которые планируют оснастить своего железного друга сигнализацией с автозапуском. Именно в таких ситуациях человек начинает думать о том, как обойти штатный иммобилайзер.

Обход иммобилайзера, если у вас один ключ с чипом

Одним из вариантов обхода ИММО является размещение чипа в петле антенны штатного устройства. Машина будет заводиться любым ключом. В этом случае блокируется штатный иммобилайзер, что снижает защищенность транспортного средства. Но есть вариант с сохранением функции штатного устройства.

Для этого транспондер нужно поместить в считыватель обходчика, а к проводу управления модулем подключить розовый кабель и 1 из свободных каналов охранной системы, имеющий маркировку «Гибкое программирование». В этом случае можно запустить двигатель в течение 60 секунд с момента снятия авто с охраны. Если сделать это не удалось, то попытку повторяют: ставят на сигнализацию, снимают и заводят.

Многие водители считают, что лучше установить охранный комплекс с радиореле и с замком на капот, а ИММО отключить. Такой вариант более действенный, т.к. в этом случае повышается уровень защиты автомобиля.

Обходчик Fortin Evo-all

Изделие способно взять на себя опцию сигнализации и выполнить автоматический запуск мотора. Прибор этой серии может сработать, как автосигнализация, среагирует на попытку доступа к машине непрошеных гостей.

Этому модулю обхода иммобилайзеров присуще свойство глушения двигателей при проникновении во внутрь. Мотор глушится автоматически, обеспечивается лучший уровень защиты.

Минимальные размеры устройства дают возможность установки его в потайное место. Эксперты отнесли прибор к лучшим в рейтинге, оценив возможность установки на любые современные автомобили, оснащенных CAN-шиной.

Рассматриваемый модуль обхода отличается облегченным программированием, лучшей диагностикой. Прибор из списка рейтинга сопоставим с последними автосигнализациями по обновлению ПО. Процедура выполняется через интернет соединения.

Стоимость Fortin Evo-all в РФ в 2017, 2018 годах превышает 5 000 руб., но и не дотягивает до 6 000 руб. Стоимость монтажных работ, сделает легче кошелек владельца на сумму от 3 000 руб.

StarLine F1 — обходчик иммобилайзеров

Появление в списке рейтинга устройства Российского производителя обусловлено лучшим потенциалом при запуске моторов. Доступный модуль обхода иммобилайзеров устанавливается на большинство машин, последних лет выпуска. Совместимость с множеством автосигнализаций делает его желаемым для автомобилистов.

От других моделей отличается способностью работать с методом идентификации автомобилей RFID, что позволяет находиться среди лучших в рейтинге. Данный модуль обхода без проблем подключается к сигнализациям большинства производителей. Изготовители предусмотрели простую схему монтажа, подсоединения.

Разработчик образца минимизировал габариты изделия, монтаж выполняется в любые незаметные места. Стоимость прибора в РФ по состоянию на 2017, 2018 годы начинается с немногим более 3 000 руб.

Что такое обходчик иммобилайзера и зачем он нужен?

Прибор состоит из 2 петлевых антенн, соединенных с помощью реле. Одна антенная петля принимает информацию от транспондера, расположенного в считывающем модуле, а другая – направляет ее на замок зажигания (ЗЗ). Если машина заводится от ключа, реле переключается, и иммобилайзер (ИММО) включается напрямую. В случае подачи команды от блока автосигнализаци, цепи коммутируются таким образом, что информация от транспондера поступает через петлю ЗЗ в ИММО, который дает команду на пуск двигателя.

Где находится?

Штатный ИММО у всех машин одной марки устанавливается в одном и том же месте. Это связано с конвейерным производством. В российских авто он располагается:

Лада Калина. Находится за приборной панелью, автомагнитолой и приводами управления вентиляцией.
Лада Гранта. Установлен за приборной доской там, куда ведут провода антенны замка зажигания.
Нива Шевроле. Расположен в центральной консоли возле правой ноги водителя.

Почти у всех машин иммобилайзер находится за приборной панелью. Надежным местом для установки устройства является моторный отсек с запирающимся капотом автомобиля.

Виды устройств

Чтобы обойти штатный ИММО, применяют 2 типа устройств: ключевые и бесключевые. Первый предполагает использование штатного ключа либо транспондера, размещенного в специальном устройстве модуля. По сигналу от брелока или по команде охранной системы данные передаются от обходчика к штатному ИММО. У бесключевого устройства порядок передачи импульса проходит на программном уровне и не зависит от чипа.

Машины европейских и азиатских производителей применяют ИММО с радиочастотной идентификацией (RFID). Здесь посредством радиосигналов считываются либо записываются данные, хранящиеся в транспондере.

Устройства, использующие принцип VATS и установленные на американских авто, применяют ключи с резистором. Декодер получает сигнал в виде сопротивления установленной величины и разблокирует пуск двигателя.

Схема работы обходчика

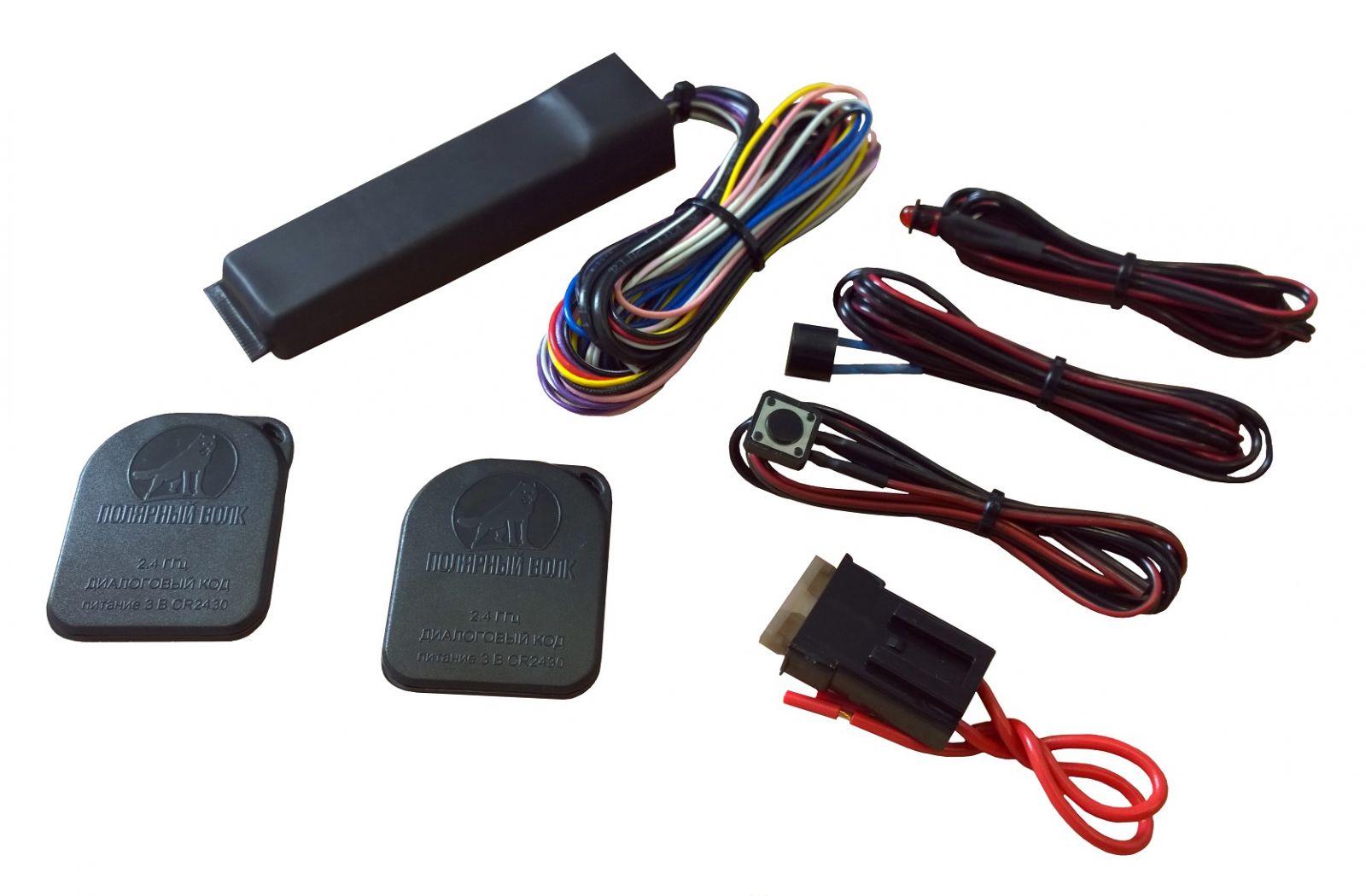

Модуль обхода штатного иммобилайзера имеет вид небольшой коробочки со считывателем и антенной, в петле которой размещают ключ с транпондером. Работу обходчика обеспечивает реле, переключающее петли. Это устройство применяют те автолюбители, которые будут устанавливать охранный комплекс с функцией автозапуска. В этом случае включение двигателя происходит без ключа в ЗЗ.

В нормальном режиме водитель заводит двигатель ключом с чипом. Во время этого происходит обмен информацией между меткой и штатным ИММО. Данные считывает антенна, установленная на ЗЗ. Иммобилайзер получает информацию, анализирует и дает разрешение ЭБУ на снятие блокировки.

Получив сигнал от брелока или команду блока автозапуска, обходчик передает импульс от дубликата чипа на приемную антенну ИММО, который воспринимает информацию так, будто она транслируется от штатного транспондера, и дает команду ЭБУ на запуск.

Обеспечения комфортного использования

Автосигнализация Мобикар 2 – это простота и удобство в использовании, предназначенные для комфортного применения автовладельцем, благодаря наличию таких функций как:

автоматическая постановка и снятия авто с сигнализации, реализующаяся при отдалении и приближении автовладельца соответственно, особенно удобная в использовании в тот момент, когда достать смартфон или брелок из кармана не предоставляется возможным;
аварийная индикация при экстренном торможении, которая позволит снизить риск возникновения ДТП

При резком торможении автотранспортного средства сигнализация переключается в аварийный режим, что привлекает внимание водителя следующего позади, и он более оперативно предпринимает определенные действия направленный на предотвращение аварии;
автоматический запуск двигателя в необходимом режиме, то есть в определенное время, при определенных показателях температуры окружающего воздуха или внутри салона.. Помимо всего прочего производители данного исполнения сигнализации обещают осуществлять информационную поддержку по техническим вопросам на всей территории России и ближнего зарубежья и предоставляют гарантийные обязательства на протяжении 5 лет с момента покупки

Помимо всего прочего производители данного исполнения сигнализации обещают осуществлять информационную поддержку по техническим вопросам на всей территории России и ближнего зарубежья и предоставляют гарантийные обязательства на протяжении 5 лет с момента покупки.

Зачем отключают иммобилайзер

Основными причинами для отключения устройства становятся:

Утеря ключа. Поскольку без него завести авто невозможно, проблему решается только отключением.
Выход из строя данной системы или его отдельных её частей. Если случаются программные или аппаратные сбои в устройстве, водители чаще всего сталкиваются с проблемой, когда иммобилайзер заблокировал запуск двигателя.
Иммобилайзер не видит ключ. В данной ситуации завести авто также не получится и потребуется прошивка иммобилайзера.
Желание дистанционно заводить мотор. Функция автозапуска особенно выручает в зимнее время, но она несовместима со штатной противоугонкой.

О проблеме с устройством известит горящая лапочка на панели

Как сделать обходичик своими руками?

При желании устройство можно собрать самостоятельно. Из компьютерной шины изготавливают антенну и обматывают вокруг ключа или транспондера. Число витков должно быть не более 50. В схеме используется реле с напряжением питания 12 В и нормально разомкнутыми контактами. Монтаж устройства выполняется в такой последовательности:

Разрезать любой провод штатной антенны.
Провод питания (+) катушки подвести от клеммы 33 блока на 86, а (-) – от датчика сигнализации на 85 контакт реле. Между ними впаять диод, анодом к выводу 85.
К клемме 87а припаять 1 часть разрезанного провода и вывод петли обходчика.
К выводу нормально разомкнутого контакта 87 подсоединить 2 часть изготовленной антенны.
На клемму 30 припаять вторую часть разрезанного провода.

Обход иммобилайзеров системы VATS

Автомобили с системой VATS оснащены ключом зажигания с вмонтированным в него резистором. Если при запуске двигателя декодер системы VATS не обнаружит необходимое сопротивление, цепи стартера и топливного насоса могут быть заблокированы.

Определите номинал резистора ключа. Обычно резистор имеет сопротивление 390-11800 Ом. Выберите резистор с погрешностью не более 5%.

Найдите провода VATS. Провода VATS — два провода малого сечения, выходящие из района рулевой колонки. Цвет их может быть различным, но они часто заключены в оранжевый, белый или чёрный кембрик — это или два белых провода или один пурпурный/белый, а другой — белый/черный.

При подключении к проводам VATS неважно, какой из проводов перерезать

Как видите, ничего сложного.

Напоследок, совет.

Желательно, если Вы устанавливаете обходчик, поставить, как минимум, хитрушку какую-нибудь. Я же своим клиентам советую дооборудовать свой автомобиль иммобилайзером, который позволяет двигатель запускать дистанционно, но блокирует его работу при движении автомобиля.

P.S. Конечно, здесь не все типы иммобилайзеров рассмотрены. Но я и не ставил своей целью рассказать о типах иммобилайзеров. Тем более, что большинство автомобилей оборудованы именно рассмотренными мной системами иммобилайзеров или им подобным.

Порой у автолюбителей возникает необходимость осуществить дистанционный прогрев двигателя. Это особенно актуально, когда на улице зима и не хочется сидеть в холодном авто.
Для таких случаев большое число современных автосигнализаций поддерживают функцию запуска на расстоянии, по команде с брелока.

К сожалению, в огромном числе автомобилей применяется штатный модуль, который оснащен транспондером, который запрашивает наличие ключа в замке зажигания, делая функцию дистанционного запуска бесполезной. Именно для таких случаев и существуют обходчики иммобилайзеров.

Как работает иммобилайзер

Принцип работы заключается в разрыве электроцепи или напротив, подача питания на специальные механизмы, которые уже производят блокировку двигателя. Другими словами, мотор просто не сможет запуститься или остановится через некоторое время. С иммобилайзером не проходят штучки типа: «обрыв проводов», «разборка самого устройства», если система зафиксирует попытку взлома или вскрытия элементов иммобилайзера, она автоматически блокируется и блокирует все доступные системы автомобиля. Иммобилайзеры, как правило, оснащены системой автоматической активации, то есть если на протяжении определенного времени (установленного производителем) автомобиль никак не использовался, то система защиты автоматически ставит авто под охрану.

Обход иммобилайзера если у вас один ключ с чипом

Если у вас один чип/ключ, то заложить его в обходчик обычным способом не имеется возможным, ведь обходчик активизируется только при дистанционном запуске.

Можно конечно приклеить чип непосредственно к штатному кольцу иммобилайзера. В этом случае не нужно ни какого обходчика для автозапуска. Но это не желательная ситуация. потому что сильно снижает защиту автомобиля от угона, автомобиль будет заводиться и простым ключом.

Что можно делать если у вас один ключ, а сделать другой ключ или прописать отдельный чип вы не имеете возможности? В этом случае можно выточить механический ключ или два, без чипа, а чип для подклейки к кольцу достать из действующего ключа. Если по конструкции ключа нельзя достать из него чип, то можно отрезать механическое жало ключа, а остаток корпуса ключа с чипом приклеить с боку от штатного кольца, Но в этом случае, сложно найти такое положение в котором чип стабильно опознавался, скорее всего нужно будет «поиграться » с его положением возле катушки. Это связано с тем, что электромагнитное поле сильное по внутреннему центру катушки,а с боку оно сильно ослаблено, да и размеры головки ключа скорее всего не позволят разместить его так чтобы он стабильно опознавался и поместился в кожухе рулевой колонки.

Поэтому лучше не подклеивать единственный чип, а установить его в обходчик. Обходчик подключаем по схеме С

и при таком подключении обход иммобилайзера включается от команды дистанционного запуска, и после снятия сигнализации с охраны. Если сигнализация находиться в охране, то двигатель нельзя завести простым ключом, а только дистанционным запуском с пульта сигнализации.
Для этого и нужно использовать выход сигнализации на Н.Р.(Нормально Разомкнутая цепь) блокировку в качестве второго разрешения обхода.

Если сигнализация продвинутая и у нее есть программированный таймерный выход, то этот выход можно подключить к обходчику по схеме С

вместо провода блокировки, а выход запрограммировать чтобы на нем появлялся сигнал отрицательной полярности при снятии сигнализации с охраны и снимался вместе с постановкой сигнализации в охрану.

В случае применения обходчика и подключения его по Схеме С

не смотря на то, что у вас всего один чип/ключ, получается работоспособная система обхода штатного иммобилайзера, без значительной потери защиты от угона. А обходчик можно сделать самому или доработать заводской.

Обход иммобилайзера если у вас один ключ с чипом

Поэтому лучше не подклеивать единственный чип, а установить его в обходчик. Обходчик подключаем по
схеме С

В случае применения обходчика и подключения его по Схеме С

Сейчас всё чаще встречаются автомобили со встроенными иммобилайзерами. Наиболее часто встречаются автомобили, оборудованные системой RFID (Radio Frequency Identification) и VATS (Vehicle Anti-Theft System). Смысл иммобилайзеров в том, что автомобиль можно завести только «родным» ключом. То есть ключом, который прописан в «мозгах» у автомобиля (если авто оборудован иммобилайзером RFID) или ключом, имеющим характеристики, необходимые для запуска двигателя (для авто, оборудованных VATS). Проще говоря, простой болванкой автомобиль не заведёшь.

Первый тип иммобилайзеров (RFID) встречается у большинства автомобилей азиатского и европейского производства. Второй тип иммобилайзеров (VATS) – почти у всех автомобилей американского производства.

Как же быть, если Вам хочется в свой автомобиль поставить автосигнализацию с автозапуском, а на авто есть встроенный иммобилайзер!? Вариант установки жидкостных подогревателей «Webasto» или «Гидроник » не будем рассматривать – нет 40-55 тысяч рублей у нас. Хоть и на самом деле именно установку этих подогревателей я и рекомендовал бы в первую очередь владельцам дорогущих новых автомобилей.

Значит, надо как-то обойти штатный иммобилайзер
.

Обходчик Pandora DI-03

Устройство монтируется в подкапотное пространство или незаметно прячется в салоне автотранспортного средства. Автосигнализации одноименного бренда, конкретно семейство DeLuxe, DXL управляют модулем обхода, который является одним из лучших изделий марки. Динамическая структура кодовой посылки сигнализации надежно предотвращает подбор кодов деактивации.

По надежности, степени защищенности обходчик занял достойное место в рейтинге аналогичных изделий. Цена прибора по состоянию на 2017, 2018 годы в России составляет до 2 000 руб., за монтаж модуля обхода иммобилайзера придется доплатить до 1 000 руб.

Предложений по обходчикам намного больше, чем представлено в статье. Понятно, что все лучшие не вошли в статью, каждый автовладелец волен пользоваться рейтингами других источников. Большинство изготовителей модулей обхода иммобилайзеров подстраиваются под автомобили, выпускаемые на континентах. Так изделия Шер-Хан адаптированы для машин азиатского и европейского континентов, иДатаЛинк Старт для европейских и североамериканских марок.

Как подключить модуль обходчика Старлайн

Чтобы произвести подключение обходчика иммобилайзера Starline потребуется открыть корпус центрального блока управления и вложить в него запасной ключ с чипом (транспондером). При этом плоская антенна располагается внутрь. Обязательно зафиксируйте устройство, чтобы оно не перемещалось. После этого закройте центральный блок и установите его в труднодоступном месте (обычно девайс устанавливается за приборной панелью). После этого необходимо подключить блок обхода иммобилайзера Starline по одной из схем.

Маркировка проводов:

Красный – плюс питания. Подключается к цепи с напряжением +12В (зажигание, при этом, должно быть включено).
Черный – минус. Управляющий вход (70 мА). Когда на этот вход подается отрицательный заряд, код штатного ключа считывается. Черный провод необходимо подключить к выходу системы дистанционного запуска.
Серый (несколько проводов). В зависимости от особенностей авто отличается их схема подключения.

Схем подключения существует несколько, опять же в зависимости от особенностей элементов:

Согласно первой схеме внешняя рамочная антенна крепится на цилиндре замка зажигания, после чего она подключается к разъему на конце серой проводки

При этом важно выдержать минимальное расстояние между штатной антенной RFID и антенной самого модуля

Вторая схема пригодится в том случае, если вы не можете установить рамочную антенну из-за конструктивных особенностей автотранспортного средства. В этой ситуации антенна наматывается из нескольких витков серого провода и размещается поверх штатной антенны на цилиндре зажигания. При этом расстояние также должно быть минимальным.

Если вы хотите подключить бесключевой обходчик иммобилайзера Starline, то схема будет сложнее. В этом случае производится комбинированное подключение. Обходчик подключается к линиям данных и одновременно присоединяется к шине CAN (можно сразу к двум, салонной и моторной). Такие бесключевые способы чаще всего подходят для автомобилей марки Ниссан и Киа.

Неисправности

Сам по себе обходчик иммобилайзера практически не может сломаться – единственный его компонент, способный выйти из строя, – это реле, но его ресурс с учетом частоты использования автозапуска очень велик. Проблемы с автозапуском по вине обходчика проверяются просто:

Глуша автомобиль, оставьте ключ в замке зажигания, не вытаскивая его, чтобы он остался в радиусе действия считывателя.
Выждать не менее 30 секунд.
Поставить автомобиль на охрану, затем подать команду на автозапуск, наблюдая за реакцией.
Если при автозапуске нормально включается зажигание, мотор прокручивается стартером и схватывает, то проблема именно в связи с обходчиком. В противном случае можно исключать это из перечня возможных неисправностей.

Для проверки обходчика Старлайн нужно сначала его найти, отслеживая по проводу от накладной антенны. Антенна, естественно, должна быть на правильном месте – часто она сползает в сторону, если установщик ее некачественно закрепил в свое время.

На корпусе обходчика иммобилайзера два двухконтактных разъема: к одному из них подключена накладная антенна, ко второму – питание и управление. На красный провод этого разъема должен подаваться «плюс» питания либо постоянно, либо одновременно с зажиганием (в зависимости от того, как это сделал установщик), на черном появляется «масса» от сигнализации в тот момент, когда запускается алгоритм автозапуска (либо импульсно, либо на все время работы автозапуска).

Проверить наличие нормальной связи между считывателем и обходчиком проще всего, принудительно подав питание и «массу» на обходчик, а затем снова попытавшись провести автозапуск. При подаче прямого питания заодно стоит проверить, замыкаются ли контакты у распаянного на плате реле. Если все нормально, но запуск не происходит, нужно попробовать сместить чип или ключ в сборе, спрятанный внутри антенны обходчика – качество связи зависит и от взаимного расположения чипа и антенны. Саму антенну нужно плотно прижать к ключу или чипу и в таком положении зафиксировать (например, термоклеем).
