Disgear » как работает can-шина и для чего она нужна в автомобиле?

Виды CAN-шин

Условно CAN-шины можно разделить между собой на два типа в соответствии с использующимися идентификаторами:

КАН2, 0А. Так маркируются цифровые устройства, которые могут функционировать в 11-битном формате обмена данными. Этот тип интерфейсов по определению не может выявить ошибки на сигналы от модулей, работающих с 29 бит.
КАН2, 0В. Так маркируются цифровые интерфейсы, функционирующие в 11-битном формате. Но ключевая особенность состоит в том, что данные об ошибках будут передаваться на микропроцессорные устройства, если обнаруживается идентификатор на 29 бит.

CAN-шины могут делиться на три категории в соответствии с видом:

Для силового агрегата автомобиля. Если подключить к нему такой тип интерфейса, это позволит обеспечить быструю связь между управляющими системами по дополнительному каналу. Предназначение шины заключается в синхронизации работы ЭБУ двигателя с другими узлами. Например, коробкой передач, антиблокировочной системой и т. д.
Устройства типа Комфорт. Такая разновидность цифровых интерфейсов используется для соединения всех систем данной категории. К примеру, электронной регулировки зеркал, подогрева сидений и т. д.
Информационно-командные интерфейсы. Имеют аналогичную скорость передачи информации. Используются для обеспечения качественной связи между узлами, необходимыми для обслуживания транспортного средства. К примеру, между электронным блоком управления и навигационной системой или смартфоном.

О принципе действия, а также о разновидностях цифровых интерфейсов рассказал канал «Электротехника и электроника для программистов».

Режимы работы

Существует несколько режимов функционирования терминала:

FMS — в нем автовладелец может узнать общий расход горючего, обороты, пробег транспортного средства, нагрузку на оси, температуру силового агрегата. Допускается получение данные об объеме горючего в баке. Для работы в данном режиме выполняется вход в меню выбора типа фильтров программы «Конфигуратор». Указывается тип режима FMS, скорость цифрового интерфейса, после чего нажимается кнопка «Применить».
Режим прослушки используется для получения сообщений, передающий через цифровой интерфейс. Чтобы работать с ним, надо зайти в программе в настройки шины CAN и выбрать один из рабочих параметров. Это может быть скорость интерфейса или время ожидания, тип фильтра в данном случае не играет роли. После указания параметров «кликается» клавиша «Прослушать».
Для привязки информации, полученной посредством прослушивания цифрового интерфейса, используются пользовательские фильтры. После прослушки данных надо выбрать тип фильтрующей технологии (для 11 или 29 бит). Расшифровка данных производится в соответствии с технической документацией.
Режим тестирования OBD2 используется для сканирования скорости отправки информации, а также класса идентификатора. Чтобы запустить эту функцию, автовладельцу надо подключиться напрямую к цифровому интерфейсу или диагностическому разъему. Включение режима осуществляется посредством входа в меню «Настройка» и выбора опции «Тест OBD2». В результате терминалом начнется отправка запросов с конкретными идентификаторами на различных скоростях интерфейса. Во вкладке «Устройство» можно ознакомиться с извлеченной и расшифрованной информацией.

Принципы работы CAN-шины

Сама по себе CAN шина – это микро чип, обеспечивающий всю работу программной электроники по 2 проводам CAN_H (Сan-High) / CAN_L (Can-Low) с высокой передачей данных. По каждому из провода передается больше сотни различных управляющих сигналов одновременно, коммутируя между собой различные устройства и контролеры в автомобиле, но и тут предел устройства не ограничивается, при необходимости увеличения потока данных, сигнал может быть усилен до необходимого для этого уровня.

Функционал технологии CAN-шины:

Фоновый режим – в момент выключенной системы, на микро чип CAN-шины продолжает питание, но это не страшно, уровень потребления электричества в фоновом режиме не высок примерно 2Ma – 3Ma доли миллиампер.
Старт системы – в момент поворота ключа или нажатия на кнопку «STATR» система оживает, включая при этом режим стабилизации питания с блоков или поступающие на различные управляющие автомобилем датчики.
Работа в обычном режиме – автомобильные контроллеры обмениваются между собой нужной для автомобиля и водителя информацией, например — диагностической или текущей, при этом уровень потребления питания на пиковых нагрузках может возрасти до «85 Ma» миллиампер.
Режим сна CAN модуля – как только прекращается эксплуатация автомобиля различные датчики «CAN-шины» системы отсоединяются от электрической сети и переходят в режим спячки до следующего запуска.

Плюсы и минусы CAN-шин

Преимущества, которыми обладает цифровой интерфейс:

Быстродействие. Устройство может оперативно обмениваться пакетными данными между разными системами.
Высокая устойчивость к воздействию электромагнитных помех.
Все цифровые интерфейсы имеют многоуровневую систему контроля. Благодаря этому можно не допустить появления ошибок при передаче информации и ее приеме.
При работе шина сама раскидывает скорость по каналам в автоматическом режиме. Благодаря этому обеспечивается эффективная работа электронных систем транспортного средства.
Цифровой интерфейс является безопасным. Если к электронным узлам и системам автомобиля кто-то попытается получить незаконный доступ, шина автоматически заблокирует эту попытку.
Наличие цифрового интерфейса позволяет упрощенно произвести монтаж охранной системы на машину с минимальным вмешательством в штатную бортовую сеть.

Минусы, которыми обладает CAN-шина:

Некоторые интерфейсы имеют ограничения по объему информации, которая может передаваться. Этот недостаток будет весомым для современного автомобиля, «напичканного» электроникой. При добавлении дополнительных устройств на шину возлагается более высокая нагрузка. Из-за этого снижается время отклика.
Все пакетные данные, которые передаются по шине, имеют определенное назначение. Для полезной информации отводится минимальная часть трафика.
Если применяется протокол повышенного уровня, это станет причиной отсутствия стандартизации.

Что такое CAN-шина в автомобиле?

CAN применительно к автомобилю можно назвать «хребтом», к которому подсоединяются все электротехнические устройства. Сигналы имеют цифровой формат, а проводники к каждому контроллеру подсоединены параллельно. Благодаря этому достигается высокое быстродействие сети.

В современных автомобилях в единую сеть объединены датчики со следующих устройств:

Мотор;
Коробка переключения передач;
Эирбэги (подушки безопасности);
Антиблокировочная система;
Усилитель рулевого управления;
Зажигание;
Приборная панель;
Шины (контроллеры, определяющие уровень давления);
«Дворники» на лобовом стекле;
Мультимедийная система;
Навигация (ГЛОНАСС, GPS);
Бортовой компьютер.

Для чего CAN шина в автомобиле

Распространение интерфейса КАН в автомобильной сфере связано с тем, что он выполняет ряд важных функций:

упрощает алгоритм подсоединения и функционирования дополнительных систем и приборов;
снижает влияние внешних помех на работу электроники;
обеспечивает одновременное получение, анализ и передачу информации к устройствам;
ускоряет передачу сигналов к механизмам, ходовым узлам и иным устройствам;
уменьшает количество необходимых проводов;

В современном автомобиле цифровая шина обеспечивает работу следующих компонентов и систем:

центральный монтажный блок и замок зажигания;
антиблокировочная система;
двигатель и коробка переключения передач;
подушки безопасности;
рулевой механизм;
датчик поворота руля;
силовой агрегат;
электронные блоки для парковки и блокировки дверей;
датчик давления в колёсах;
блок управления стеклоочистителями;
топливный насос высокого давления;
звуковая система;
информационно-навигационные модули.

Этот не полный список, так как в него не включаются внешние совместимые приборы, которые тоже можно соединить с шиной. Часто таким образом подключается автомобильная сигнализация. CAN-шина также доступна для подключения внешних устройств для мониторинга рабочих показателей и диагностики на ПК. А при подключении автосигнализации вместе с маяком можно управлять отдельными системами извне, например, со смартфона.

Потенциальные проблемы

Так как шина находится в связи с большим количеством элементов, то некорректная работа способна приводить к негативным результатам эксплуатации. Это может сказаться не только на работоспособности авто, но и на безопасности вождения.

Сообщать о неисправности система может косвенными признаками

Водителям стоит на нее обратить внимание, в следующих случаях:

загорелся индикатор Check Engine;
беспричинно практически одновременно бортовой щиток засветился несколькими иконками, например, стояночный тормоз, подушки безопасности, высокое давление смазки и пр.
считывание информации на приборной доске стало невозможным, так как не выводится информация о температуре охлаждения, уровне топлива и пр.

Необходимо заняться обязательным более точным тестирование. Квалифицированно его смогут провести на станции техобслуживания, потому что автосервисы оснащены профессиональным оборудованием.

Биография

Выходец из старинного рода. Его отец служил королю Афонсу V, а дед — Жуану I.

В 1481 году на престол вступил король Жуан II, который принял решение продолжить плавания, намеченные в то время уже покойным Генрихом Мореплавателем, в результате которых португальские моряки к тому времени продвинулись вдоль западного побережья Африки до Золотого Берега. Вместе с тем, португальцам нужно было также и обосноваться на открытых ранее территориях. С этой целью была снаряжена флотилия из нескольких кораблей под командованием Диогу де Азамбужа, который получил приказ основать крепость на Золотом Берегу. Диогу Кан, который к тому времени уже имел немалый опыт плаваний в районе Гвинейского залива, был одним из капитанов в составе этой экспедиции. Ему король поручил предпринять плавание к югу вдоль западного берега Африки за пределами открытых ранее португальцами территорий.

В декабре 1481 года флотилия вышла из Лиссабона и вскоре достигла территории современной Ганы. Здесь началось строительство крепости Сан-Жоржи-да-Мина, а летом 1482 года Диогу Кан, запасшись большим количеством воды и провианта, отправился дальше во главе двух или трех (точное число неизвестно) кораблей. Миновав земли, открытые ранее Фернандо-По, экспедиция пересекла экватор и вышла из Гвинейского залива. Здесь моряки по изменившемуся цвету воды поняли, что неподалеку находится какая-то большая река. Ожидания оправдались — вскоре корабли достигли реки Конго, которую Кан сперва назвал Рекой Падрана (Rio do Padrão) в честь того, что неподалеку моряки установили падран, подтверждающий открытие этих земель Португалией, но это название сохранилось только за южным мысом в устье Конго (Пунта-ду-Падран). Не собираясь останавливаться на достигнутом, мореплаватель продвинулся еще дальше к югу, установив второй падран на побережье современной Анголы, после чего португальские корабли повернули назад. По возвращении в Португалию в апреле 1484 года Кан был щедро награждён королём за свои открытия, получив дворянский титул и пожизненную пенсию.

Во время второго плавания в 1485 году его сопровождал картограф Мартин Бехайм, создавший знаменитое «земное яблоко». Во время этого плавания Диогу Кан открыл все побережье Анголы и доплыл до мыса Кросс на территории современной Намибии. Там он также поставил падран, который был обнаружен в 1893 году и копия которого стоит там по сей день. Почему он от этого места повернул назад, хотя плавание было рассчитано на три года, а он в плавании находился всего полтора года, до сих пор неизвестно. Возможно, это связано с его болезнью, возможно — с недостатком припасов и плохим состоянием здоровья экипажа. Если бы Кан продолжил плавание, то был бы первым, кто достиг южной оконечности Африки. Другая версия гласит, что он принял открытый им мыс за самую южную точку Африки и решил, что путь в Индию уже открыт.

В общей сложности Диогу Каном был открыт отрезок берега протяжённостью около 2500 км, то есть больше, чем всеми португальскими морскими экспедициями в эти места до него. Кан также торговал с аборигенами королевства Конго и крестил местного правителя Нзинга Нкуву.

Согласно одним авторам, он умер на обратном пути, согласно другим — вскоре по прибытии на родину. В знак признания заслуг ему были пожалованы пожизненная пенсия и дворянский титул. На основании его открытий Педру Рейнел в 1485 году создал первую подписанную навигационную карту.

Технические характеристики

От эксплуатационных параметров зависит скорость взаимодействия между элементами системы, а также качество связи между ними. Чаще всего характеристики большинства современных шин имеют следующие значения:

информация по проводной бортовой сети передается со скоростью примерно 1 Мб/с;
в процессе обмена данными между отдельными блоками управления показатель скорости снижается до 500 кб/c;
информация передается в интерфейсах, аналогичных «Комфорт», с невысокой скоростью – близко к 100 кб/с.

Чем новей модель автомобиля, тем прогрессивней в ней стоит разводка. При возможных неполадках придется искать аналоги.

Передача сигналов

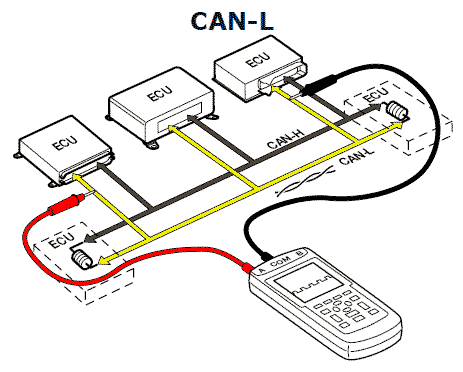

Физически проводник CAN-шины современного автомобиля выполнен из двух составляющих. Первый — черного цвета и называется CAN-High. Второй проводник, оранжево-коричневый, именуется CAN-Low. Благодаря представленной структуре коммуникаций из схемы автомобиля удалена масса проводников. При производстве транспортных средств это позволяет уменьшить вес изделия до 50 кг.

Общая сетевая нагрузка состоит из разрозненных сопротивлений блоков, которые входят в состав протокола, называемого КАН-шина.

Различны и скорости передачи-получения каждой системы. Поэтому обеспечивается обработка разнотипных сообщений. Согласно описанию шины-CAN, эту функцию выполняет преобразователь сигналов. Он называется межсетевым электронным интерфейсом.

Расположен этот прибор в конструкции управляющего блока, но бывает выполнен в виде обособленного прибора.

Представленный интерфейс применяют также для вывода и ввода сигналов диагностического характера. Для этого предусмотрено наличие унифицированной колодки OBD. Это особый разъем для диагностики системы.

Преимущества CAN-шины и недостатки.

Положительные качества CAN шины в автомобиле строении:

Высокая скорость обработки информации, система обладает возможностью работы даже в условиях жесткого «цейтнота» (недостаток времени для обдумывания ходов);
Простота установки и копеечная стоимость при проведении работ с блоком;
Помехоустойчиво (что важно в автомобиле);
В процессе входа-выхода данных, многоуровневая система позволяет избежать огромного количества ошибок в процессе эксплуатации;
Учитывая возможность работать в условиях повышенной передачи данных, CAN-шине легко приспособиться к любой ситуации;
CAN-шина обладает высоким уровнем безопасности автомобиля с блокировкой всех двигательных систем стороннего проникновения и идеальная коммутируемость с автосигнализацией и иммобилайзером;
Палитра и многообразие стандартов CAN-шины, позволяет внедрять эту технологию даже в самый дешевый автомобиль.

Комплексная система защиты на базе IGLA.Как и любой электронной системе, у высокоскоростной CAN-шины есть много различных направлений развития и естественно имеются слабые стороны, а именно:

Объем обрабатываемой информации, доступный для передачи данных одновременно ограничен учитывая современные технологии и требования различных систем;
Большая часть обладает техническим и служебным назначением, а на более полезные данные отводится крохотная часть трафика в сети (есть к чему стремиться, я думаю это временно);
Не стандартизирован протокол высшего уровня.

Выводы: всеми любимая и очень круто-популярная немецкая является изобретателем не только свечи зажигания двигателя внутреннего возгорания с топливным фильтром, но и, так сказать «внутри автомобильный интернет» для большущего количества автомобильных датчиков с именем «CAN-шина» и не смотря на все узнаваемость CAN-шины совсем недавно, этому детищу примерно уже 30 лет отроду.

Что такое CAN-шина

Электронный КАН-интерфейс в авто представляет собой сеть контроллеров, использующихся для объединения всех управляющих модулей в единую систему.

Данный интерфейс представляет собой колодку, с которой можно соединять посредством проводов блоки:

противоугонного комплекса, оборудованного функцией автозапуска либо без нее;
системы управления мотором машины;
антиблокировочного узла;
системы безопасности, в частности, подушек;
управления автоматической коробкой передач;
контрольного щитка и т. д.

Устройство и где находится шина

Конструктивно CAN-шина представляет собой блок, выполненный в пластиковом корпусе, либо разъем для подсоединения кабелей. Цифровой интерфейс состоит из нескольких проводников, которые называются CAN. Для подключения блоков и устройств используется один кабель.

Место монтажа устройства зависит от модели транспортного средства. Обычно этот нюанс указывается в сервисном руководстве. СAN-шина устанавливается в салоне автомобиля, под контрольным щитком, иногда может располагаться в подкапотном пространстве.

Как работает?

Принцип работы автоматической системы заключается в передаче закодированных сообщений. В каждом из них имеется специальный идентификатор, являющийся уникальным. К примеру, «температура силового агрегата составляет 100 градусов» или «скорость движения машины 60 км/ч». При передаче сообщений все электронные модули будут получать соответствующую информацию, которая проверяется идентификаторами. Когда данные, передающиеся между устройствами, имеют отношение к конкретному блоку, то они обрабатываются, если нет — игнорируются.

Длина идентификатора CAN-шины может составить 11 либо 29 бит.

Каждый передатчик информации одновременно выполняет считывание данных, передающихся в интерфейс. Устройство с более низким приоритетом должно отпустить шину, поскольку доминантный уровень с высоким показателем искажает его передачу. Одновременно пакет с повышенным значением остается нетронутым. Передатчик, который потерял связь, спустя определенное время ее восстанавливает.

Интерфейс, подключенный к сигналке или модулю автоматического запуска, может функционировать в разных режимах:

Фоновый, который называется спящим или автономным. Когда он запущен, все основные системы машины отключены. Но при этом на цифровой интерфейс поступает питание от электросети. Величина напряжения минимальная, что позволяет предотвратить разряд аккумуляторной батареи.
Режим запуска или пробуждения. Он начинает функционировать, когда водитель вставляет ключ в замок и проворачивает его для активации зажигания. Если машина оборудована кнопкой Старт/Стоп, это происходит при ее нажатии. Выполняется активация опции стабилизации напряжения. Питание подается на контроллеры и датчики.
Активный. При активации этого режима процедура обмена данными осуществляется между регуляторами и исполнительными устройствами. Параметр напряжения в цепи увеличивается, поскольку интерфейс может потреблять до 85 мА тока.
Деактивация или засыпание. Когда силовой агрегат останавливается, все системы и узлы, подключенные к шине CAN, перестают функционировать. Выполняется их деактивация от электрической сети транспортного средства.

Характеристики

Технические свойства цифрового интерфейса:

общее значение скорости передачи информации составляет около 1 Мб/с;
при отправке данных между блоками управления различными системами этот показатель уменьшается до 500 кб/с;
скорость передачи информации в интерфейсе типа «Комфорт» — всегда 100 кб/с.

Канал «Электротехника и электроника для программистов» рассказал о принципе отправки пакетных данных, а также о характеристиках цифровых адаптеров.

Технология iCAN

Рассматривая шины транспортного средства, следует уделить внимание программе блокировки работы двигателя. Для этого разработан обмен данными посредством шины CAN, iCAN-модулем

Он подключается к цифровой шине и отвечает за соответствующую команду

Для этого разработан обмен данными посредством шины CAN, iCAN-модулем. Он подключается к цифровой шине и отвечает за соответствующую команду.

Имеет небольшие габариты и присоединяется к любому отделению шины. При старте движения автомобиля iCAN посылает команду соответствующим блокам, и мотор глохнет. Преимуществом данной программы является отсутствие разрыва сигнала. Существует инструктирование электронного блока, после этого сообщение отключает функционирование соответствующих исполнительных элементов.

Этот тип блокировки характеризуется наивысшей скрытностью, а потому и надежностью. При этом ошибки не записываются в память ЭБУ. CAN-шина предоставляет всю информацию о скорости, движении автомобиля данному модулю.

Что такое CAN-шина и принцип ее работы

КАН-шина представляет собой сеть контроллеров. Устройство используется для объединения всех управляющих модулей автомобиля в одну рабочую сеть с общим проводом. Этот девайс состоит из одной пары кабелей, которая называется CAN. Информация, передающаяся по каналам из одного модуля на другой, отправляется в закодированном виде.

Схема подключения устройств к CAN-шине в Мерседесе

Какие функции может выполнять CAN-шина:

подключение к автомобильной бортовой сети любых девайсов и устройств;
упрощение алгоритма подсоединения и функционирования вспомогательных систем машины;
блок может одновременно получать и передавать цифровые данные из разных источников;
использование шины снижает воздействие внешних электромагнитных полей на функционирование основных и вспомогательных систем машины;
CAN-шина позволяет ускорить процедуру передачи информации к определенным устройствам и узлам автомобиля.

Эта система работает в нескольких режимах:

Фоновый. Все устройства отключены, но на шину подается питание. Величина напряжения слишком мала, поэтому разрядить аккумуляторную батарею шина не сможет.
Режим запуска. Когда автолюбитель вставляет ключ в замок и проворачивает его либо жмет кнопку Старта, происходит активация устройства. Включается опция стабилизации питания, которое подается на контроллеры и датчики.
Активный режим. В этом случае между всеми контроллерами и датчиками происходит обмен данными. При работе в активном режиме параметр потребления энергии может быть увеличен до 85 мА.
Режим засыпания или отключения. При глушении силового агрегата контроллеры КАН перестают функционировать. При включении режима засыпания все узлы машины отключаются от бортовой сети.

Канал Виалон СУшка в своем видео рассказал о КАН-шине и что надо знать про ее эксплуатацию.

Плюсы и минусы

Какими преимуществами обладает КАН-шина:

Простота установки устройства в автомобиль. Владельцу машины не придется тратиться на монтаж, поскольку выполнить эту задачу можно самостоятельно.
Быстродействие устройства. Девайс позволяет быстро обмениваться информацией между системами.
Устойчивость к воздействию помех.
Все шины обладают многоуровневой системой контроля. Ее использование дает возможность предотвратить появление ошибок при передаче и приеме данных.
В процессе функционирования шина автоматически разбрасывает скорость по разным каналам. Это позволяет обеспечить оптимальную работу всех систем.
Высокая безопасность устройства, при надобности система блокирует несанкционированный доступ.
Большой выбор устройств различных типов от разных производителей. Можно подобрать вариант, предназначенный для конкретной модели авто.

Какие недостатки характерны для устройства:

В девайсах бывают ограничения по объему передаваемых данных. В современных автомобилях используется множество электронных девайсов. Их большое количество приводит к высокой загруженности канала передачи информации. Это становится причиной увеличения времени отклика.
Большая часть отправляющихся по шине данных обладает конкретным назначением. На полезную информацию отводится маленькая часть трафика.
При использовании протокола высшего уровня автовладелец может столкнуться с проблемой отсутствия стандартизации.

Применение в других отраслях

Легкость и простота технологии «CAN» раскрывают возможности ее применения не только для «железных коней». Шина используется также в таких областях:

Производство велосипедов. Японская марка «Симано» анонсировала в 2009 году велосипед с многоуровневой системой управления механизма переключения скоростей на базе CAN. Эффективность этого шага была настолько очевидной, что по стопам «Симано» решили пойти и другие фирмы – «Маранц» и «Байон-икс». Последний производитель использует шину для системы прямого привода;
Известна реализация так называемого «умного дома» по принципу CAN-шины. Множество устройств, которые могут решать определенные задачи без участия людей (автоматический полив травы на газоне, термостат, система видеонаблюдения, управление освещением, климат-контроль и т. д.) объединены в единую систему передачи данных. Правда, специалисты находят применение сугубо автомобильной технологии в человеческом жилище достаточно сомнительным. В числе слабых сторон такого шага – отсутствие единого международного стандарта КАН для «умных домов».

Как работает CAN шина

Фактически, шина представляет собой компактное устройство со множеством входов для подключения кабелей или разъём, к которому подсоединяются кабели. Принцип её действия заключается в передаче сообщений между разными компонентами электронной системы.

Для передачи разной информации в сообщения включаются идентификаторы. Они уникальны и сообщают, например, что в конкретный момент времени автомобиль едет со скоростью 60 км/ч. Серия сообщения отправляется на все устройства, но благодаря индивидуальным идентификаторам они обрабатывают только те, которые предназначаются именно для них. Идентификаторы CAN-шины могут иметь длину от 11 до 29 бит.

В зависимости от назначения КАН шины разделяются на несколько категорий:

Силовые. Они предназначены для синхронизации и обмена данными между электронным блоком двигателя и антиблокировочной системой, коробкой передач, зажиганием, другими рабочими узлами автомобиля.
Комфорт. Эти шины обеспечивают совместную работу цифровых интерфейсов, которые не связаны с ходовыми блоками машины, а отвечают за комфорт. Это система подогрева сидений, климат-контроль, регулировка зеркал и т.п.
Информационно-командные. Эти модели разработаны для оперативного обмена информацией между узлами, отвечающими за обслуживание авто. Например, навигационной системой, смартфоном и ЭБУ.

Защита от угона

Модуль iCAN устанавливается в каком угодно узле, где расположены жгуты, в месте установки шины. Из-за минимальных габаритов и особого алгоритма действий выявить блокировку обычными методами при совершении угона практически нереально.

Внешне этот модуль маскируется под разные контролирующие датчики, что также делает невозможным его обнаружение. При желании возможно настроить работу прибора для автоматической защиты им стекол автомобиля, зеркал.

При наличии у транспортного средства автозапуска двигателя, iCAN не помешает его работе, так как срабатывает при старте движения.

Ознакомившись с устройством и принципами обмена данными, которой наделена CAN-шина, становится понятным, почему все современные автомобили применяют эти технологии при разработке управления транспортным средством.

Представленная технология по своему устройству довольно сложна. Однако все заложенные в нее функции обеспечат максимально эффенктивное, безопасное и комфортное управление автомобилем.

Существующие разработки помогут обеспечить защиту транспортного средства даже от угона. Благодаря этому, а также комплексу других фунций, шина-CAN популярна и востребована.

Принцип работы

Принцип работы, по которому работает анализатор шины CAN, заключается в том, что ему необходимо быстро обработать полученную информацию и вернуть ее в виде сигнала для конкретной системы. В каждом отдельном случае скорость передачи данных для систем автомобиля разная.

Параметры скорости

Основные скоростные параметры выглядят так:

суммарная скорость передачи потоков данных по цифровой шине – 1 Мбит/с;
скорость передачи обрабатываемой информации между блоками управления автомобиля — 500 кб/с;
скорость, с которой система «Комфорт» получает информацию, составляет 100 кбит/с.

Особенности передачи данных

Если автосигнализация подключена к цифровой шине, информация будет поступать максимально быстро, а команды, подаваемые человеком с помощью брелока, будут выполняться точно и вовремя. Системный анализатор работает без перебоев и поэтому работа всех систем машины всегда будет в исправном состоянии.

С появлением CAN-шины и началом ее использования схема автомобильной электропроводки освободилась от определенного количества проводников, обеспечивавших связь контроллера управления между диагностическим разъемом, двигателем, мультимедиа (системы навигации с операционной системой Android) , автомобильная система защиты и т д., используя протокол KWP 2000.

Цифровая шина представляет собой полную сеть контроллеров, которые объединены в компактное устройство и могут быстро получать или передавать информацию, запускать или выключать определенные системы. Последовательный режим передачи данных делает работу системы более плавной и корректной. Шина CAN является механизмом, который имеет тип доступа Collision Resolution и этот факт необходимо учитывать при установке дополнительного оборудования.

Обычно проводка CAN-шины оранжевого цвета, и они отличаются друг от друга полосами разного цвета (CAN-High — черная, CAN-Low — оранжево-серая).

При обмене информацией между любым блоком управления и с помощью приемопередатчика сигналы приема и передачи информации усиливаются до необходимого уровня.

Каждый блок, подключенный к CAN-шине, имеет определенное входное сопротивление, вследствие чего формируется нагрузка CAN-модуля.

Нагрузка на центральную CAN-шину зависит от одновременного подключения и использования исполнительных механизмов и электронных блоков управления автомобиля и различных датчиков, например, сопротивление силового агрегата, подключенного к CAN-шине, составляет в среднем 68 Ом, информационно-командное Системы «КОМФОРТ-пакет» от 2,0 до 3,5 кОм. В момент деактивации всей системы деактивируется и нагрузочное сопротивление модулей, работающих через CAN-шину.

Распределение нагрузки по проводам

Блоки управления автомобильными системами помимо различных нагрузочных резисторов имеют еще и скорость передачи данных, что может быть препятствием при обработке импульсов разной природы.

Для решения технической проблемы разнородных импульсов для связи между шинами используется шлюзовой преобразователь.

Преобразователь — это так называемый межсетевой интерфейс, в автомобиле используется в блоке управления или как самостоятельный блок и т.д. Интерфейс преобразователя используется для ввода/вывода различной информации из диагностического разъема OBD, который подводится к диагностическому разъему через определенный кабель и соединяет центральный блок управления с разъемом OBD по шине CAN.

OBD — это универсальный диагностический разъем с множеством удобств и преимуществ для сканирования автомобиля на ошибки и диагностики.

Как показано на изображении, электронные блоки CAN-шины общаются в автомобиле через разные блоки, но блок питания CAN-шины, информационно-командная система и система Комфорт делают одно и то же, в зависимости от марки автомобиля и в своем составе, единицы могут различаться, но суть идеи остается неизменной.
