Cигнализация на скутер

Нюансы, касающиеся обеих схем

Если охранную систему подключить, как рассмотрено выше, можно получить работоспособный вариант, разве что без дистанционного запуска. Вообще, сигнализация на скутер может устанавливаться в разных вариантах. Например, если не нужна блокировка двигателя, просто не разрезайте провод и не подключайте «серый» и «розовый» шнур. Можно не подключать и сирену, а также поворотники скутера (на выбор владельца). Дальше все схемы, что были рассмотрены, будут только усложняться.

Снабдим мотор дистанционным запуском

«Синий» провод, идущий из разъема сигналки, может подавать напряжение на реле, включающее стартер. Разберемся, к чему подключать его.

Кнопка запуска стартера

От модуля кнопки «2», если он присутствует вообще, могут идти несколько проводов. Один из них подключен к штатному реле, и на нем при нажатии может появляться:

• + 12 Вольт. Тогда, соедините сам шнур с «синим» проводом сигналки (Т-образное подключение);
• Потенциал «массы». Если нужен автозапуск, придется купить реле, нормально разомкнутые контакты которого подключают между «массой» и найденным шнуром.

Устанавливая дополнительное реле, включайте обмотку между «синим» проводом и массой. При этом электронику сигналки надо защитить диодом.

Схема распайки дополнительного реле

В «главе 1» рассматривалось, как установить сигнализацию на скутер с 4-х и с 2-контактным зажиганием. Во втором случае, например, дистанционный запуск реализовать проще:

Автозапуск, зажигание с двумя контактами

Цифрами здесь обозначены точки подключения реле:

1. Контакт 30;
2. Контакт 87;
3. Контакт 85 (катод диода);
4. Контакт 86 (анод диода).

Как видите, новых точек подключения не добавится. Единственное, что придется протянуть шнур от «массы» к контакту «86».

К любой технике, выпущенной в Китае, последний абзац не относится. Просто, на скутерах Nexus, Racer, Tachilla и многих других используется 4-контактное зажигание.

Тонкости подключения к коммутатору

Сразу заметим: в этой главе говорится только о первой схеме, то есть о 4-контактном зажигании. Как вы помните, для подключения сигналки требуется разрывать один провод, идущий к коммутатору:

Электрическая схема системы зажигания

Шнур, о котором идет речь, отмечен стрелкой. Найти его в большинстве случаев несложно:

Модуль коммутатора зажигания

Здесь к коммутатору подключены 6 шнуров, и их маркировка является понятной.

Иногда, в то же время, модуль коммутатора представляет из себя миниатюрный блок, и бывает трудно даже найти его местоположение. Что верно для большинства моделей Racer и для многих других.

Электрооборудование скутера «Рэйсер Дракон»

Сложно догадаться, но модуль коммутатора здесь – это деталь под цифрой «5». А иногда, в сложных случаях, используется цифровой коммутатор, к которому подключен разъем с десятками шнуров. Такой пример у нас рассмотрен на видео. Желаем удачи.

Сигнализация на скутер

Противоугонные системы на мотто бывают механического типа — что-то вроде замка на колесике как трос, U-образные скобы, которые имеют очень длинную длину для пристегивания через комфортную область, и механического типа блокиратор на тормозных дисках. Кроме того, имеется и электронные противоугонные системы. Это сигналка на мотто, которая включается во время механического воздействия и может издавать довольно громкий звук оповещающего типа сирены. Сигнализационная система на мотто имеет и дополнительные возможности — это дистанционного характера пуск мотора с брелоков, иммо, обратная связь и дополнительный источник питания.

Если Вам необходима защита Вашего скутера или мотто от нежелательных воздействий злоумышленника, тогда рекомендуется приобрести специальную сигнализационную систему или альтернативой является противоугонный замок. Либо можете приобрести всё вместе для того, чтобы быть на сто процентов уверенными в её сохранном состоянии.

Преимущества GPS-сигнализации

Подобные GPS-маячки, монтируемые совместно с полноценными противоугонными системами, обладают своими преимуществами:

• Небольшие размеры прибора – толщина корпуса редко когда превышает толщину кредитной карты.
• Совместимость с любыми моделями сотовых телефонов.
• Заряда аккумулятора маячка хватает на 9 месяцев автономной работы.
• Нет необходимости пополнения абонентского номера.

Главной особенностью такого прибора является то, что он улавливает отраженные сигналы, в то время как его самого обнаружить практически невозможно. Стоимость такой сигнализации весьма демократичная, а вкупе с полноценной системой она обеспечит максимальный уровень защиты «железного коня».

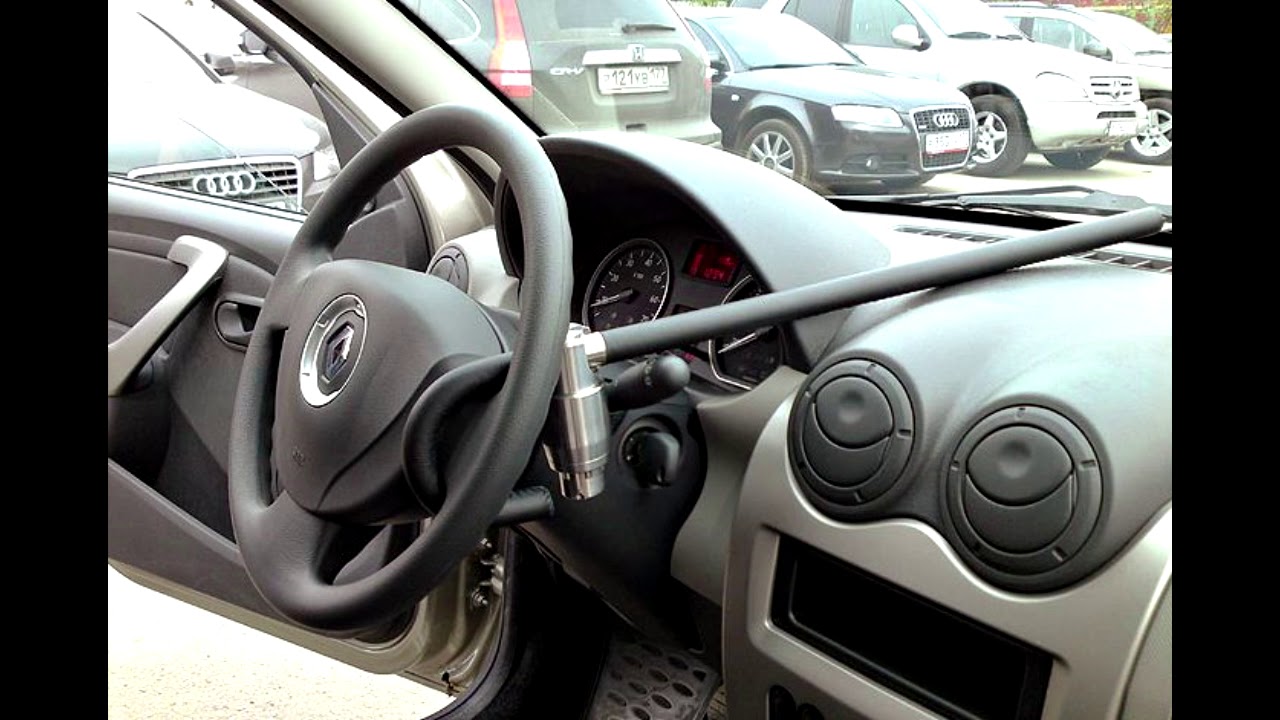

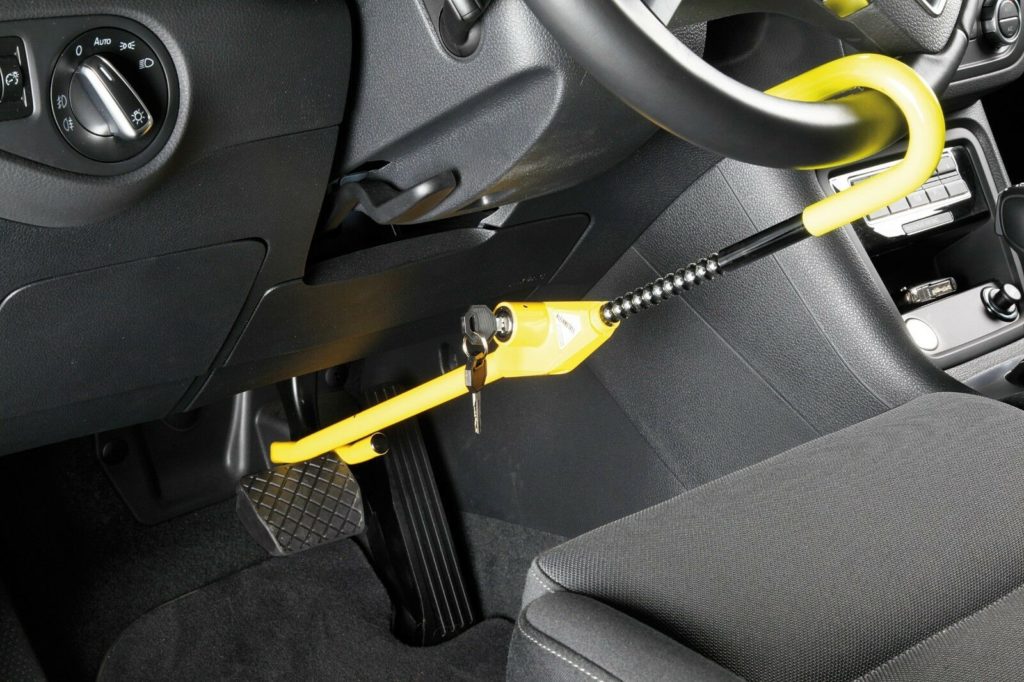

Виды механических противоугонных устройств

Штатные электронные противоугонные системы обойти достаточно легко, даже если этим занимаются угонщики-любители. Механические аналоги тоже далеко не идеальные, но со своей задачей (увеличение времени на взлом) они справляются в целом неплохо. Если учесть, что существует немало разновидностей механической защиты от угона автомобиля, и каждый из них обеспечивает ограничение работоспособности конкретного узла ТС, то, комбинируя такие блокировщики, можно увеличить время, необходимое для их отключения, на порядок. Особенно если такие средства оснащены защитой от высверливания личинки замка.

Кроме доступной стоимости, несомненным плюсом этого вида защиты от угона является отсутствие зависимости от источника электроэнергии – они не посадят аккумулятор автомобиля, если питаются от внешнего источника, что более чем актуально зимой. Они не сядут сами, если имеют автономный источник питания. С другой стороны, потеря ключа может привести к временной блокировке автомобиля, разблокировать который смогут только специалисты, и на это может уйти много времени, а само противоугонное средство придётся демонтировать.

Рассмотрим список лучших способов механической защиты авто от угона:

А теперь рассмотрим каждое из этих механических противоугонных средств подробнее, перечислив их основные плюсы и минусы.

Лучшие сигнализации на мотоцикл

В нашей стране угонщики промышляют от Калининграда до Владивостока. Не только автомобили самых разных мастей подвергаются угону, но и мототехника. Часто владельцы байков, мотоциклов и квадроциклов пренебрегают защитой. Как правило, отыскать железного коня в этом случае сродни поиску иголки в стоге сена. Как владелец мотоцикла, который опробовал немало средств защиты, могу посоветовать самые лучшие из них.

Глобально у вас есть два варианта – купить мотосигнализацию или установить GPS маяк. Если вы выбираете первый вариант, то по параметру цена-качество задатки лидеров есть у «Starline» и «Pandora».

Как правообладатели узнают о продаже контрафакта

Правообладатели товарного знака или их представители устраивают проверки. Они приходят в магазин как обычные покупатели, берут товар с мультяшкой, расплачиваются и уходят. Процесс покупки снимают на скрытую камеру.

Если правообладатель обнаруживает, что купленный товар нелицензионный, он отправляет бизнесмену претензию. Это письмо, в котором правообладатель просит убрать с полок нелицензионный товар и выплатить компенсацию. А если бизнесмен не согласится — угрожает подать на него в суд (ст. 1252 ГК РФ).

По закону правообладатель может потребовать от предпринимателя компенсацию (ст. 1515 ГК РФ):

• от 10 тыс до 5 млн рублей;
• в двукратном размере стоимости товара;
• в двукратном размере стоимости права на товарный знак.

Как защитить мотоцикл

Но в любом случае, приобретая мотоцикл, вы должны понимать, что всегда есть опасность лишиться его

Эта техника, даже не новая, привлекает к себе внимание многих мошенников и воров. Сигнализация на мотоцикл предлагается самая разная

Постараемся обсудить, какие существуют способы защиты мотоцикла от угона. Защитных средств много. Это замки, мотосигнализации и другие возможности.

Замок «Скоба»

Он блокирует переднее колесо и устанавливают такой замок в мотоцикле на тормозной диск. Замок имеет два-три ключа. Лучше всего разместить его в нижней части диска. Если вы разместите замок личинкой внутрь, к ней будет очень трудно подлезть. Открыть такой замок будет намного сложнее. Сталь, используемая для изготовления замка, закалена от сверления и распила. Некоторые модели оснащаются звуковой сиреной.

Цепь плюс замок

Не используйте для этого вида защиты собственную цепь. В этом дуэте замок выполнен слитно с цепью. А крепкий металл, из которого выполнена цепь, не поддается распилу и сверлению. Этим средством лучше заковывать не переднее колесо, а заднее и маятник. Во время временной стоянки есть возможность приковать вашу технику к дереву или столбу.

U-образные противоугонные замки

Такой замок выломать практически невозможно. Он застегивает маятник с задним колесом или переднее колесо вместе с вилкой.

Замок-зажим

Это приспособление похоже на прищепку. Зажим переднего тормоза позволит переднее колесо полностью заблокировать.

Сигнализация

Такое средство защиты делится на мотосигнализацию и автосигнализацию. Бывает с обратной связью и без. Мотосигнализация и сигнализация с обратной связью стоят дороже, но и качество их лучше, и выше надежность.

Замок капота

Многие из указанных выше противоугонных систем механического принципа действия легко взламываются при наличии к ним доступа со стороны злоумышленников. И если такие блокираторы монтируются в моторном отсеке, нужно защищать и его. Делается это капотными замками, которые предотвращают доступ к аккумуляторной батарее, двигателю и всему навесному оборудованию, с помощью которого угонщики могут беспрепятственно проникнуть в салон или запустить мотор.

Рекомендуется дополнять блокираторами капота штатный иммобилайзер или установленную на машину систему сигнализации. Как правило, первое, что пытаются сделать угонщики, обладающие хоть каким-то опытом, – это открыть капот, для многих моделей эта операция отработана до секунд. Наличие дополнительного замка сильно усложнит задачу, и часто этого бывает достаточно, чтобы предотвратить попытку кражи. Бывает, что ворам нужен только аккумулятор или иные дефицитные или дорогостоящие узлы, включая силовой агрегат.

Современный рынок предлагает несколько разновидностей блокираторов капота. Самая распространённая из них представляет собой металлический рукав, который препятствует открытию капота из салона посредством стандартного тросика и рычага. Один конец такого металлического рукава крепится к ригелю замка капота, другой – выходит в салон. Чтобы активировать устройство, достаточно просто надавить пальцем на цилиндр личинки, что приведёт к смещению запорного тросика. В таком положении скопа, установленная на капоте, блокируется, капот максимально плотно прижимается к кузову и открыть его с помощью спецсредств становится невозможно.

Такие замки стоят недорого и могут быть смонтированы самостоятельно. Но если вы используете такую защиту нечасто, тросик может закиснуть, что приведёт к его заеданию.

Итак, мы рассмотрели наиболее популярные и эффективные средства против угона автомобиля, вариаций которых придумано великое множество. В любом случае такие замки или блокираторы рекомендуется устанавливать в дополнение к существующим электронным противоугонным системам. Вместе с тем следует помнить, что абсолютной защиты от кражи не существует. Предпринимать адекватные меры можно и нужно в соответствии со статистикой краж – есть модели, которые угоняют часто, а есть не слишком интересные для профессионалов. А от любителей защитит любой из перечисленных механических противоугонных средств.

Порядок и общие правила пользования средствами защиты

Каждый работник, проводящий работы в электроустановке, должен быть обеспечен необходимыми средствами защиты и обучен правилами их применения, а также обязан ими пользоваться и выполнять следующие общие требования:

• пользоваться только теми изделиями, у которых имеется маркировка (указывается завод-изготовитель, наименование или тип изделия, дата выпуска и штамп об испытании);
• перед очередным применением работающий на электроустановке персонал должен проверить исправность используемого защитного средства, отсутствие внешних повреждений и загрязнений и согласно штампу, срок годности;
• в случае выявления непригодности средства защиты к использованию оно изымается, о чём делается запись в журнале учета и содержания средств защиты или в оперативной документации.

При работе нельзя прикасаться непосредственно к рабочей зоне изделия, а также к той части изоляции, что располагается за ограничительным упором.

Стоимость системы

На сегодняшний день существует огромное количество моделей и марок противоугонных систем, отличающихся степенью защиты транспортного средства. Стоимость сигнализации может достигать десятков тысяч рублей и варьироваться в зависимости от производителя, чувствительности датчиков и дополнительных функций.

Подобрать можно модель из любой ценовой категории – как бюджетный вариант, так и люксовый. Большинство владельцев мотоциклов стараются подобрать дорогостоящие системы, поскольку они обеспечивают лучший уровень защиты и обладают дополнительными функциями. Такие модели отличаются также простотой и легкостью использования.

Самыми доступными в плане стоимости являются китайские системы, однако у них есть свои минусы: слишком низкая чувствительность датчиков при высоком уровне сигнала. Установка сигнализации на мотоцикл Stels, произведенной в Китае, обеспечит средний уровень защиты, которого вполне достаточно для предохранения транспорта от посягательства.

Особенности установки сигнализации на мотто

Рассмотрим процесс установки сигнализационной системы на мотто: практической частью является установка сигнализационной системы — это наиболее действенный способ противостоять ограблению. Однако если еще пару лет тому назад в редких случаях в магазинах мотозапчастей эффективно торговал дорогостоящими деталями, то уже на сегодняшний день китайские варианты сигнализаций оказались востребованными. Дать 100% гарантию не сумеет, безусловно, ни одна сигнализационная система, однако шансы у скутеров намного увеличатся.

Монтаж сигнализационной системы на мотто не такой уж и трудный процесс

Важное значение имеет, чтобы верно выявить вариант, а уж отыскать необходимую модель, посетив магазин мотозапчастей, окажется вовсе легко

Для мотто можно подобрать сигнализационную систему от китайских производителей, которые ориентированы на мировой рынок.

А сейчас перейдем к рассмотрению процесса установки сигнализации на мото:

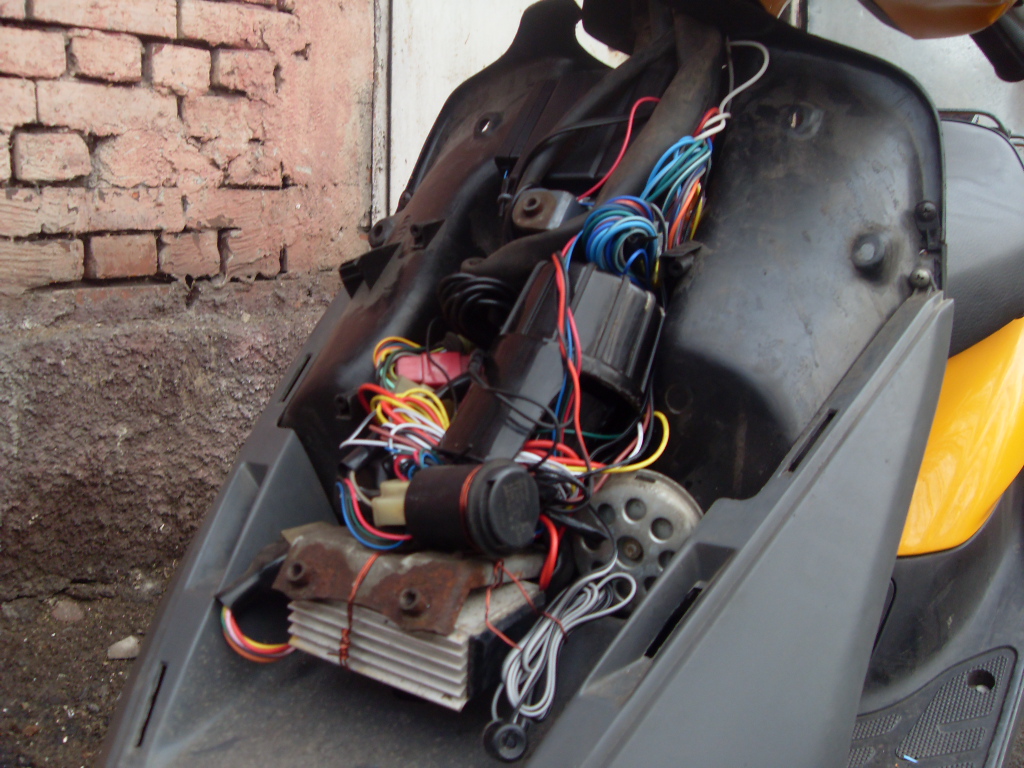

1. Вначале подготавливаем место для монтажных работ сигнализационной системы на мотто и обеспечиваем проводку.

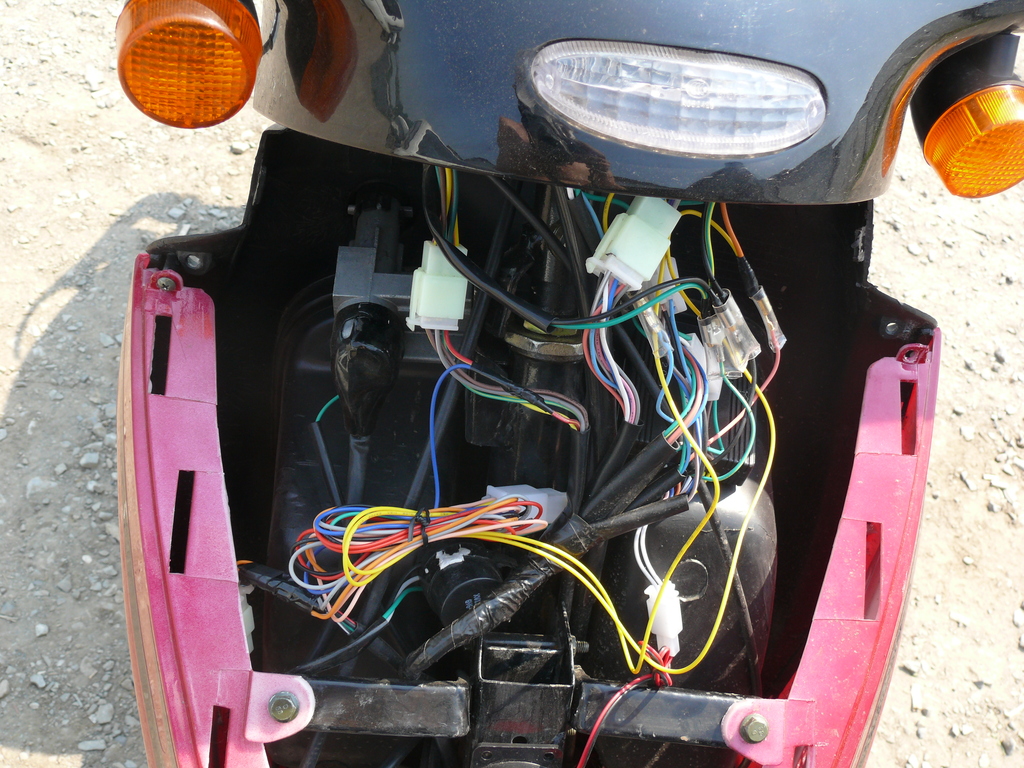

В этих целях снимаем пластик спереди, под которым находится все нужные контакты вместе с разъемами

Удаленность аккумулятора в этом варианте не имеет такое важное значение, поэтому на это даже не нужно смотреть. Пластик крепим с помощью болтов — хватит их откручивать, и его можно демонтировать

В некоторых случаях, исходя из модели мото, крепление бывает иным. В этом случае рекомендуется ознакомиться с мануалом.

По техническим характеристикам монтаж сигнализационной системы как на японского производства мото, так и на китайского производства почти идентичный. Поэтому в этой статье какой-либо привязи к определенным моделям мотосредств не имеется.

Любой из комплектов сигнализационной системы с инструкцией, где детальным образом указаны области в проводке, в которые ее необходимо подключить. Вначале отсоединяем фишку замка зажигания, так как никто не может быть застрахован от ошибок, а при зажигании она способна погубить вашу жизнь. Затем необходимо найти основную  проводку мото, которую оформили как жгут и располагается, в основном, в поливинилхлоридной трубе. В редких случаях когда, но основной проводкой всего лишь обматывают изоляционной лентой.

Добираемся до каждой проводки и выбираем голубую, оранжевую и желто-красную. Потом удаляем изоляцию и оголяем проводку. Можете поступить иным способом и не повреждая изоляционную ленту, подключаем сигнализационную систему сразу к фишке.

Сейсас можно возвратиться к замку зажигания и нужно оголить область провода на расстоянии приблизительно 5 сантиметров от фишки. Предварительные работы вы можете считать завершенными.

1. Проводим проводку сигнализационной системы

Вначале потребуется отыскать область, где можно установить центральный блок. Рекомендуется разместить его под передним пластиком, если приклеите с помощью специального скотча, который имеется в комплекте, к внутренней области.

Для более прочного крепления пластик тщательным образом вытираем и потом нужно обезжирить. При выборе места, сразу необходимо выяснить длину проводки, которые рекомендуется срезать, чем спрятать всю массу под пластик. Один жгут, который рекомендуется оставлять длинным, это черного цвета. А для всех других после выявления длины рекомендуется обрезать.

Непременно стоит оставить пару см для укладки, а концы любого провода оголяем на 2 сантиметров.

1. Подключение сигнализационной системы

Красную проводку нужно соединить с красного цвета проводкой замка зажигания, если намотать один конец с другим. Оранжевый провод подключаем к черному таким же способом. Потом подключаем обратно фишку замка зажигания и сигнализационной системы.

https://youtube.com/watch?v=H7cwSYmjfmg

Установка сигнализации на скутер своими руками грамотно и эффективно

Выбираем подходящую сигнализацию

Современные охранные комплексы, даже для малогабаритной техники позволяют пользоваться такими практическими бонусами, как пульт дистанционного управления, запуск мотора на расстоянии и некоторыми другими преимуществами.

Охранные системы для мопедов и скутеров в своём разнообразии почти не уступают автомобильным. Установка сигнализации на скутер традиционно начинается с подбора подходящей модели. Выбирать «охранку» можно по разным критериям:

• производитель;
• цена;
• степень защиты;
• набор функций.

Торговые сети предлагают охранные системы от самых примитивных и недорогих китайского производства, до дорогостоящих, которые имеют приличный функционал, а также защищены от постороннего вмешательства.

Для того, чтобы не ошибиться в выборе, оцените свои финансовые возможности и рекомендации производителей, а также пообщайтесь на специализированных форумах. Лучший критерий для отбора – это отзывы владельцев, которые пользуются сигнализациями некоторое время. Советы продавцов и специалистов сервисных центров также лишними не будут.

При покупке необходимо проверить комплектность. Среднестатистический комплект сигнализации состоит из:

• центрального блока;
• звуковой сирены;
• датчика вибрации (набора датчиков);
• брелоков для управления на удалении;
• комплекта соединительных проводов с клеммными колодками.

Особое внимание следует уделить инструкции по установке и схеме соединения проводки, т.к. при их отсутствии подключение сигнализации на скутер будет достаточно проблематичным

Хотя принцип работы и порядок инсталляции системы в конструкцию мопеда разных моделей принципиально не отличается, лучше использовать заводскую инструкцию и рекомендации производителя.

Как установить сигнализацию на скутер – пошаговая инструкция

Шаг № 1: выбор места установки.

Для скутеров классической компоновки наиболее подходящим для монтажа центрального блока с датчиком и динамиком является ниша под лицевой пластиковой обшивкой. Во-первых, здесь достаточно свободного места. Установленное оборудование не будет мешать органам управления и другим узлам. Во-вторых, в этом месте проходит основной жгут электропроводов, к которому необходимо подключиться. Другой вариант установки – в нише под сиденьем. Добраться к этому месту взломщику будет сложнее, но для подключения придётся увеличить количество проводов.

Шаг № 2: установка сигнализации на мопед.

Производители охранных устройств обязательно предлагают свой способ крепления блока и датчиков. Как правило, для закрепления используются клеящие двусторонние элементы. Возможен вариант с использованием хомутов и кронштейнов. Способ закрепления зависит от конкретной модели сигнализации.

Шаг № 3: подключение.

Как поставить сигнализацию на скутер и не ошибиться в порядке подключения проводки?

Для обеспечения работы охранной системы необходимо два обязательных условия:

• непрерывная подача на центральный блок электропитания от аккумулятора;
• правильное подключение к системе зажигания.

Перед началом работы во избежание коротких замыканий зажигание выключается, аккумулятор отключается.

• Возьмите схему подключения и строго соблюдайте цветность проводов;
• Для соединения проводки сигнализации с электросетью мопеда в указанных на схеме местах оголите изоляцию и подсоедините концы проводов разъёма сигнализации;
• После проверки правильности подключения, места соединения пропаиваются и хорошо изолируются.

Самый важный совет по установке «охранки»

В разрешении проблемы, как установить сигнализацию на мопед, владельцы забывают о самом большом недостатке этих транспортных средств. Многие модели, особенно японских скутеров, позволяют без особых затруднений добраться до аккумулятора. Это даёт возможность угонщику быстро отключить питание и обесточить сигнализацию.

Специалисты настоятельно рекомендуют принять меры по защите аккумулятора. Для этого изготавливают защитный металлический короб, прокладывают кабели таким образом, чтобы их невозможно было бы перекусить слесарным инструментом.

Чем сигнализация на скутере уступает маякам?

Современные преступники, даже решаясь на спонтанную кражу, все равно предпочитают брать с собой приборы, которые сканируют замки, за доли секунды разблокировав любой механизм. В этом отношении надежнее маяка средства не найти.

1. Его невозможно уловить: настолько он бесшумен и неприметен.
2. Он превосходно прячется в скутере, хотя, казалось бы, в мотороллере даже такую маленькую карточку спрятать трудновато
3. Маяк обеспечивает практически стопроцентную гарантию возврата угнанного мотороллера. Он не только наблюдает за его перемещениями, но и способен превосходно сориентировать полицию. Сигнализация на скутер такими достоинствами не обладает.
4. Преступники даже не будут подозревать, что за ними пристально следят, и вскоре на запястьях у них появятся стальные браслеты.

Рейтинг лучших противоугонных систем для автомобилей на 2021 год

Многие автолюбители сталкиваются с покушением на свой автомобиль. Учитывая такую печальную статистику, стоит ли пренебрегать принципами защиты своего авто? Конечно, не стоит! Самый лучший выход — не поскупиться и приобрести противоугонную систему.

Сводки показывают злоумышленники с легкостью взламывают дешёвые модели. Не дорогие аппараты часто дают ложную тревогу, а вот когда это действительно нужно могут вовсе не сработать. В списке лучших автомобильных сигнализаций на 2021 год значатся самые качественные модели, которые способны сберечь железного друга от угона

В начале обратим внимание, что предлагают конструкторы в этой автомобильной нише

Чем сигнализация на скутере уступает маякам?

Современные преступники, даже решаясь на спонтанную кражу, все равно предпочитают брать с собой приборы, которые сканируют замки, за доли секунды разблокировав любой механизм. В этом отношении надежнее маяка средства не найти.

1. Его невозможно уловить: настолько он бесшумен и неприметен.
2. Он превосходно прячется в скутере, хотя, казалось бы, в мотороллере даже такую маленькую карточку спрятать трудновато
3. Маяк обеспечивает практически стопроцентную гарантию возврата угнанного мотороллера. Он не только наблюдает за его перемещениями, но и способен превосходно сориентировать полицию. Сигнализация на скутер такими достоинствами не обладает.
4. Преступники даже не будут подозревать, что за ними пристально следят, и вскоре на запястьях у них появятся стальные браслеты.

Стандартное подключение и выбор схемы

Допустим, сигнализация на мопед или на скутер будет устанавливаться впервые. Сразу выясните, сколько проводов подходит к замку зажигания – 2 или 4. Если в клеммнике присутствует больше, чем 3 контакта, то наверняка используется второй вариант. На 100% это верно для китайских скутеров, в том числе для Racer Dragon и т.д. Там обычно используется только 4-контактное зажигание.

Подписями здесь обозначена проводка сигналки.

На рисунке перечислены провода и контакты:

• Blue (синий). Провод используется для дистанционного запуска. На нем появляется «12 Вольт», когда надо замкнуть реле стартера. Можете не подключать (заизолируйте).
• Red и Black (красный и черный). Питание сигналки. Очень рекомендуется устанавливать пред-колбу 5-7 А.
• Orange (оранжевый). Тут сигналка «наблюдает» за значением напряжения: есть «+12 Вольт» – зажигание включено. Вызвоните соответствующий шнур в клеммнике.
• Pink и Gray (розовый и серый). Кабели включены в разрыв шнура, идущего к коммутатору (его изоляция может быть бело-черной и т.п.). Этот шнур получает потенциал «массы», когда мотор заглушен.

Распространенной ошибкой является следующее. «Серый» провод подключают к клемме замка, тогда как «розовый» идет к коммутатору. Если так поступить, ничего не сгорит, но система будет работать с ошибками.

А теперь, рассмотрим второй вариант схемы:

Как видим, сама сигнализация для скутера может использоваться та же, но подключать ее надо по-другому. Смысл в том, чтобы правильно определить тип зажигания. Стартерный провод, кстати, во втором варианте можно разорвать и «до кнопки».

В клеммнике может присутствовать силовой шнур, не имеющий определенного потенциала, когда зажигание выключено. Этот шнур, обычно «салатовый» – вовсе не тот кабель, который разрезают согласно «схеме 1».
