Cигнализация starline a92 с автозапуском двигателя (инструкция по эксплуатации и установке)

Инструкция по эксплуатации Старлайн А92

В инструкции по эксплуатации полностью описывается процесс использования и программирования различных опций при помощи сервисной кнопки и брелка автосигнализации.

Расположение кнопок на брелоке для настройки функций.

Обзор брелока сигналки Старлайн А92 и её основных функций представлен в видео автора с канала Александр Шкуревских.

Как дистанционно запустить двигатель?

Для дистанционного запуска силового агрегата потребуется:

• АКПП зафиксировать в положении «Р»;
• активировать «программная нейтраль»;
• закрыть капот;
• поставить авто на ручной тормоз.

Для дистанционного запуска движка необходимо:

1. Выбрать пиктограмму с изображением вентиляции и нажать кнопку «3» на брелоке.
2. Зажать кнопку «1» до появления звукового сигнала.
3. Затем нажать кнопку «3».

Настройка автозапуска

Автоматический запуск Старлайн А92 даёт возможность настроить пуск авто брелоком по:

• времени;
• температуре;
• будильнику.

Настройка по времени

Пошагово процесс настройки автозапуска движка по времени выглядит так:

1. Зажимается иконка с часами.
2. Далее кликается клавиша «3».
3. Этой же кнопкой регулируется необходимое время автозапуска. (Если повторно нажать эту комбинацию можно продлевать время).

Чтобы отключить эту функцию необходимо использовать комбинацию — 1 (продолжительно) и 4.

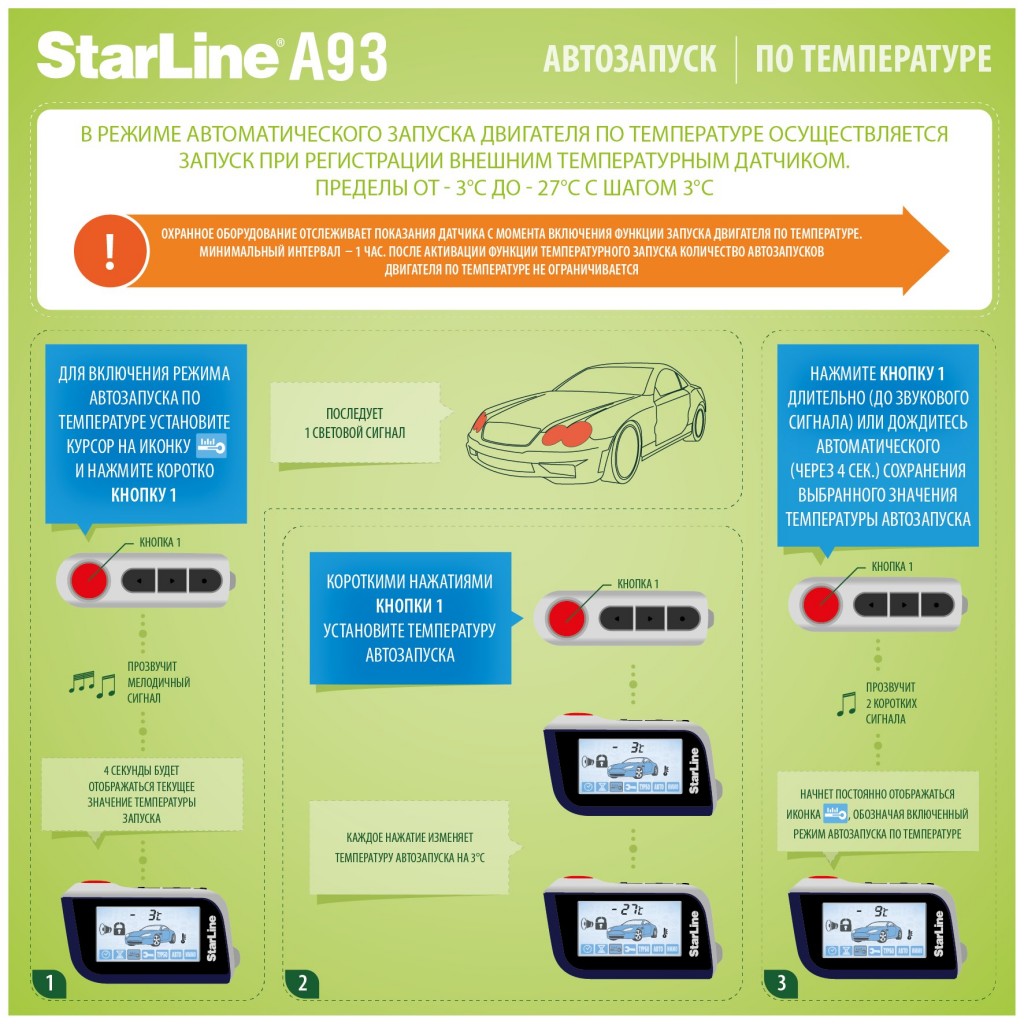

Настройка по температуре

В данной функции предоставляется возможность выбирать из уже имеющихся температурных режимов. Далее определяется время, через которое он будет активироваться (самым коротким интервалом является час).

Настраивается эта опция нажатием «термометра» и кнопки «3». Автомобиль подаст световой сигнал фарами и на брелоке появится температура, при которой будет активироваться автозапуск.

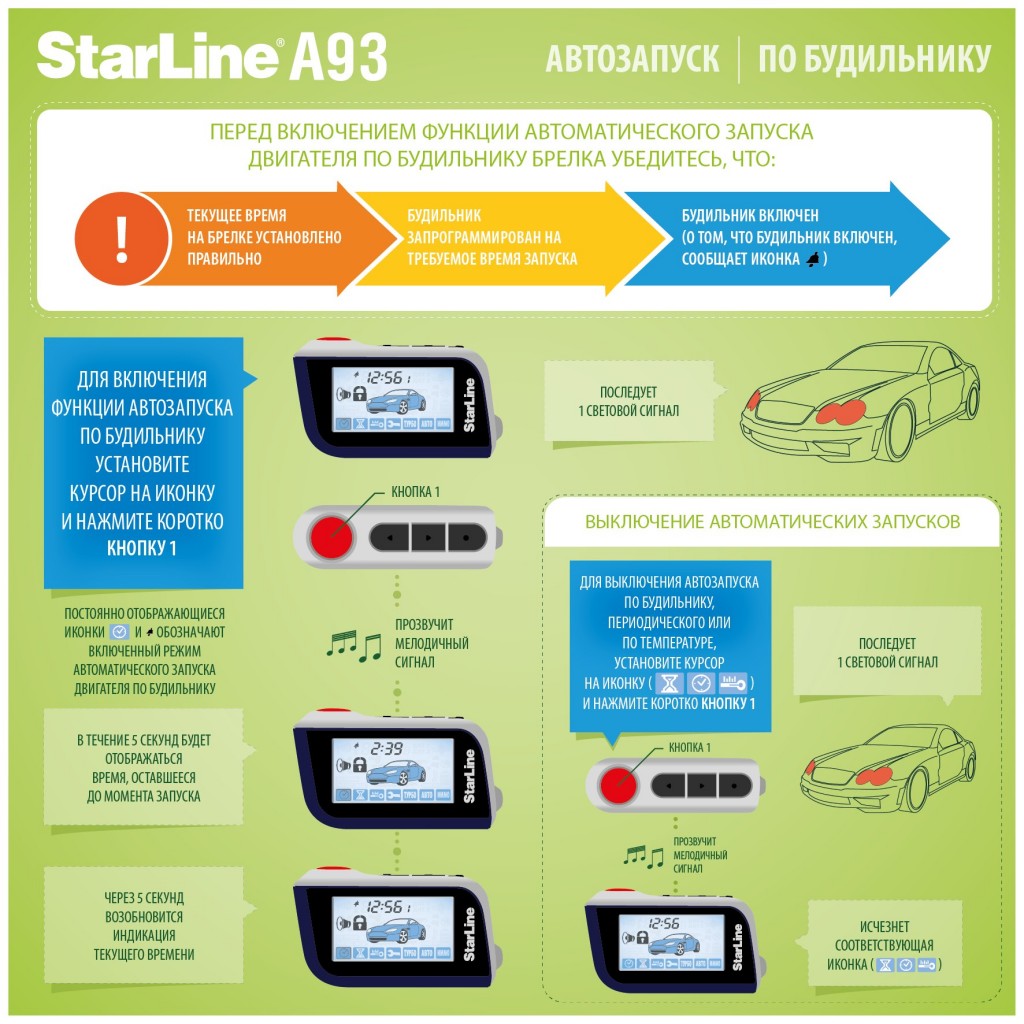

Настройка по будильнику

Инструкция по настройке автозапуска сигнализации по будильнику:

1. Нажимаем на изображение часов.
2. Далее кликаем на кнопку «3».
3. После этого выставляем нужное время.

Для отключения опции устанавливаем курсор на индикатор с изображением часов.

Причины невозможности автозапуска и способы их устранения

Причины, по которым может не работать автозапуск, различны:

1. Неправильное использование сигналки владельцем. Например, несвоевременное прохождение процедуры «программная нейтраль».
2. Поломка элементов охранной системы, например, датчиков.
3. Ошибка монтажа.

Если ошибка автовладельца не позволяет автоматически запустить авто, то следует читать документы, которые идут в комплекте с сигналкой. Там же описывается правильное подключение всех разъёмов.

Функции брелка

Автомобильная сигнализация Старлайн А92 комплектуется двумя пультами — основным и вспомогательным. Первый из них имеет четыре кнопки, находящиеся на боковой панели и жидкокристаллический монитор, занимающий центральную панель. Благодаря наличию экрана через главный пульт управления осуществляется настройка сервисных функций. На кнопки воздействуют:

• кратковременными нажатиями;
• длительными нажатиями;
• последовательными нажатиями;
• одновременными нажатиями.

Большинством охранных опций управляют краткими воздействиями или комбинацией двух разных кнопок. Курсором экрана управляют с помощью коротких воздействий на клавишу номер три.

Дополнительный брелок не имеет дисплея и его три кнопки находятся на центральной панели. Его используют не только для осуществления охранных функций, а и для дистанционного запуска мотора.

Настройка турботаймера сигнализации Starline A91

Турботаймер может выступать в роли самостоятельного элемента, представляющего собой блок, устанавливаемый под торпеду с подключением к замку зажигания. А может быть в составе автосигнализации Starline. Последний вариант считается наиболее удобным, поскольку не требует синхронизации работы сигнализации и турботаймера, минимизируя риски сбоя охранной системы.

После установочных работ рекомендуется проверить исправность функции и произвести необходимые настройки.
Настройка турботаймера осуществляется по двум параметрам:

1. в зависимости от желаемого времени работы двигателя на холостом ходу;
2. в зависимости от температуры узла турбины.

Несмотря на единый принцип работы, существует некоторые нюансы, как настроить турботаймер. Даже модели единой линейки могут иметь отличия по настройкам.

Активирование турботаймера

После произведенных настроек активировать турботаймер возможно по трем различным сценариям:

1. автоматически после включения стояночного тормоза и выключения зажигания;
2. с помощью брелка после включения стояночного тормоза, блокировки дверей и включения режима охраны;
3. после включения стояночного тормоза.

Автолюбитель может выбирать, как включить турботаймер на Старлайн, исходя из предпочтений и степени удобства каждого из вариантов.

Зачастую в инструкциях не указано как отключить турботаймер. Предполагается, что отключение режима аналогично активации, но в обратном порядке. При ненадобности функции достаточно с помощью сервисных кнопок брелока деактивировать иконку, обозначающую турботаймер.

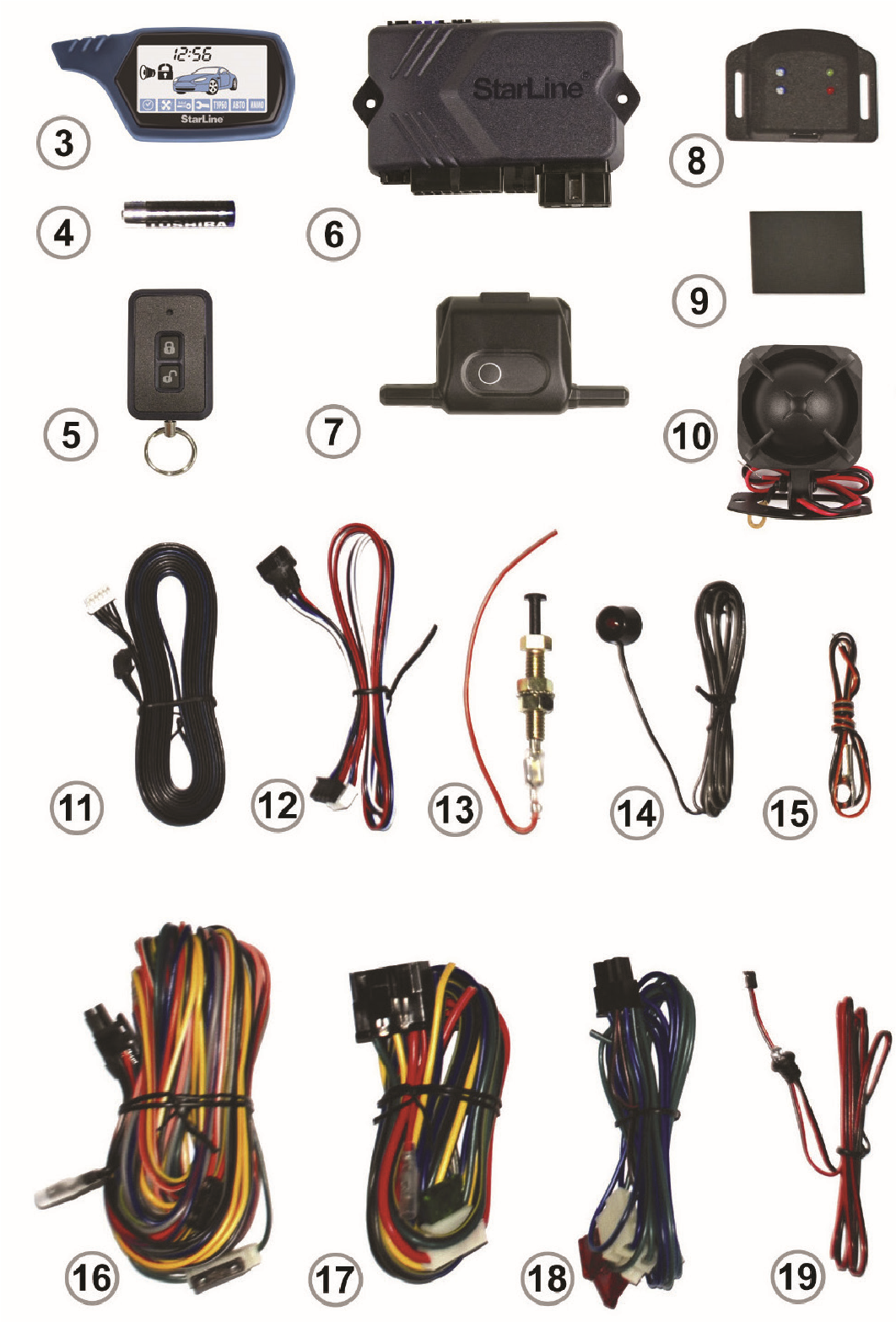

Комплектация поставки сигнализации Starline A91

Комплект поставки Старлайн А91

Starline а91 dialog поставляется в расширенной комплектацией, состоящей из:

1. Руководство по установке противоугонной системы.
2. Инструкция по эксплуатации и использованию.
3. Пульт удаленного управления, оборудованный жидкокристаллическим экраном и имеющий функцию обратной связи.
4. Аккумулятор для установки в этот пульт.
5. В комплектацию входит еще один, запасной брелок. Он имеет опцию обратной связи, но экрана у него нет.
6. Управляющий модуль, выполняющий все функции.
7. Антенный адаптер с модулем.
8. Двухуровневый контроллер удара.
9. Двухсторонний скотч, предназначенный для фиксации приемопередатчика.
10. Чехол для основного пульта с экраном.
11. Силовой кабель для подсоединения приемопередатчика.
12. Провод для подсоединения к блоку управления контроллера чувствительности.
13. Кнопка для установки на капот.
14. Сервисная клавиша.
15. Температурный контроллер. Используется для удаленного старта силового агрегата при определенной температуре.
16. Главный кабель с 18-контактным штекером. Используется для подсоединения основных компонентов.
17. Силовой провод питания и электрических цепей, применяющихся для удаленного пуска мотора.
18. Кабель для соединения с центральным замком, оснащается разъемом на шесть контактов.
19. Светодиодная лампочка.

Видео обзор комплектации:

https://youtube.com/watch?v=8O3SE6i5vPE

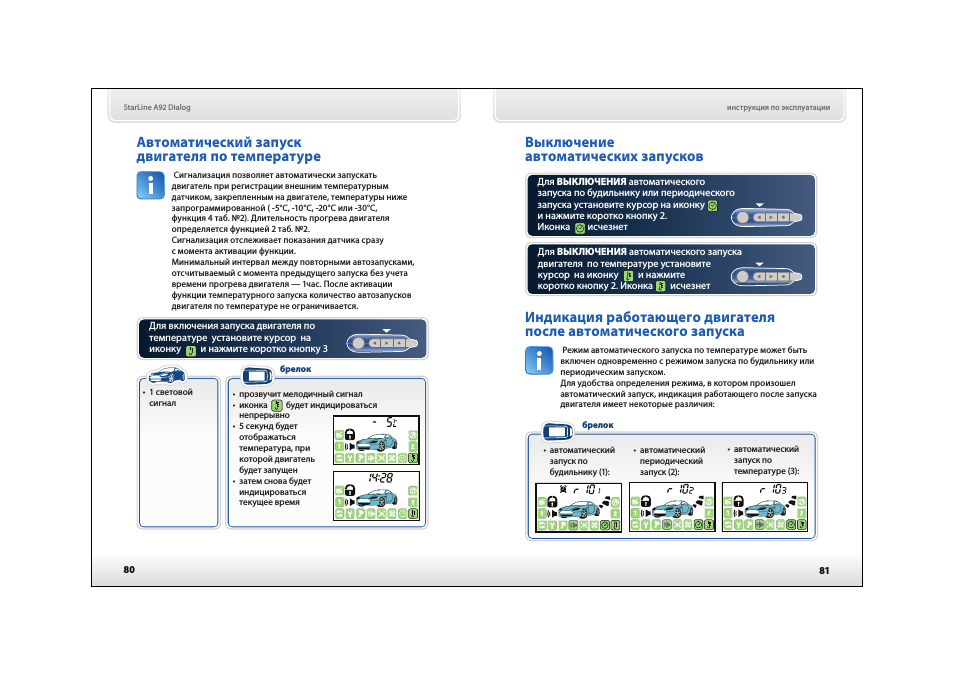

Автоматический запуск двигателя по температуре, Выключение автоматических запусков

StarLine A92 Dialog

двигателя по температуре

Сигнализация позволяет автоматически запускать

двигатель при регистрации внешним температурным

датчиком, закрепленным на двигателе, температуры ниже

запрограммированной ( -5°С, -10°С, -20°С или -30°С,

функция 4 таб. №2). Длительность прогрева двигателя

определяется функцией 2 таб. №2.

Сигнализация отслеживает показания датчика сразу

с момента активации функции.

Минимальный интервал между повторными автозапусками,

отсчитываемый с момента предыдущего запуска без учета

времени прогрева двигателя — 1час. После активации

функции температурного запуска количество автозапусков

двигателя по температуре не ограничивается.

• прозвучит мелодичный сигнал

• иконка будет индицироваться

• затем снова будет

Для включения запуска двигателя по

температуре установите курсор на

иконку и нажмите коротко кнопку 3

инструкция по эксплуатации

Для ВЫКЛЮЧЕНИЯ автоматического

запуска по будильнику или периодического

запуска установите курсор на иконку

и нажмите коротко кнопку 2.

Для ВЫКЛЮЧЕНИЯ автоматического запуска

двигателя по температуре установите

курсор на иконку и нажмите

коротко кнопку 2. Иконка исчезнет

Индикация работающего двигателя

после автоматического запуска

Режим автоматического запуска по температуре может быть

включен одновременно с режимом запуска по будильнику или

Для удобства определения режима, в котором произошел

автоматический запуск, индикация работающего после запуска

двигателя имеет некоторые различия:

Видео «Настройка автозапуска по температуре»

Инструкция по установке автозапуска по температуре представлена на видео ниже. Взято с канала Evgenich Channel.

Инструкция для автосигнализации Старлайн А92 Диалог достаточно подробно описывает технические характеристики устройства и порядок его установки, а также настройки всех функций.

Собственно, особенности монтажа и работы противоугонного комплекса Starline A92 Dialog в первую очередь зависят от комплектации, а также технических характеристик как центрального блока, так и дополнительных датчиков.

Основные характеристики системы такие:

• рабочая частота в диапазоне от 433,05 до 434,79 мегагерц, благодаря чему обеспечивается лучшая защита от перехвата кодированного сигнала;
• 128-битные ключи шифрования системы «диалог», позволяющие улучшить защиту от код-грабберов;
• метод прыгающих частот, ещё больше усиливающий защиту от взлома шифрования или перехвата сигнала между сигнализацией и пультом управления;
• увеличенная дальность радиуса действия брелка, благодаря наличию 128-канального узкополосного трансивера;
• допустимая температура работы противоугонного комплекса находится в границах от -45 до +85 градусов по Цельсию, что позволяет использовать его в любых климатических зонах;
• необходимая мощность напряжения для питания центрального блока составляет 9-18 мА и увеличивается до значения в 25 мА в случае включения охранного режима;
• пьезоэлектрический датчик удара, способный фиксировать практически любое внешнее воздействие на корпус автомобиля, какой бы силы оно не было;
• старлайновские датчики способны работать с сигнализациями других производителей;
• главный пульт управления оснащён жидкокристаллическим дисплеем, где функции можно выбирать с помощью иконок;
• оснащена CAN модулем;
• функция интеллектуального автозапуска Flex

Стоит отметить, что современные брелки, входящие в комплект поставки устройства, способны передавать команды на расстояние до 800 метров и принимать сигналы от центрального блока, расположенного в двух километрах от них. Радиус дополнительного пульта — 15 м.

Неисправности и методы их устранения

Как и случае с любой техникой, противоугонная система Старлайн А92 подвержена поломкам и появлению неисправностей, причины которых могут быть самыми разными. Чаще всего для исправления функций сигнализации достаточно внимательно прочитать идущее в комплекте руководство пользователя и перенастроить комплекс в соответствии с рекомендациями. Если это не помогло, то необходимо искать иные причины появления нежелательных симптомов в работе устройства.

Так, если сигнализация не реагирует на сигналы от брелков, а последние не видят систему, то с большой вероятностью автовладелец столкнулся с появление сильных помех. Для устранения необходимо развести провода, способные создавать радиопомехи или поместить в другое место антенну.

Когда устройство не закрывает и не открывает двери, большая вероятность поломки концевых выключателей или плохой работы контактов. Та же причина может крыться за ситуацией, когда пульт постоянно показывает замок открыт или закрыт, хотя это не так. Сломанные концевики — причина не моргающих поворотников.

Если не работает сам брелок и причина не в элементе питания, вероятно придётся его разобрать и проверить целостность всех элементов конструкции.

Если же постоянно горит ошибка багажника, то проблема может крыться в неправильной установке датчиков.

Страница 40

Инструкция по эксплуатации и установке

7. Функция автоматического запуска двигателя по температуре может бытьвключена независимо от состояния функций автозапуска двигателя побудильнику или по таймеру.

8. Одновременное включение функций автоматического запуска двигателя побудильнику и по таймеру невозможно. Попытка одновременного включенияфункций приведет к включению той функции, которая была активизированапоследней.

9. Поездка на автомобиле и просадки напряжения питания ниже +10В приразряженной АКБ в момент запуска двигателя отменяют все автоматическиепуски двигателя.

Подготовка к запуску двигателя на автомобилях с ручнойкоробкой переключения передач (РКПП)

Подготовка к запуску двигателя на автомобилях с РКПП заключается вактивизизации «программной нейтрали», которая должна защититьавтомобиль от запуска двигателя при включенной передаче.Включение «программной нейтрали» осуществляется следующим образом:1. Остановите автомобиль и при работающем двигателе установите ручку КППв нейтральное положение. Поставьте автомобиль на стояночный тормоз.2. В зависимости от состояния программируемой функции 2.12 выключитезажигание ключом или нажмите кнопку 2 брелка, активизируя выходсигнализации на поддержку зажигания. На дисплее брелка отобразятся иконки

, r00. Если включен режим турботаймера, вместо иконки r00 отобразится

иконка соответствующая времени работы турботаймера r01, r02, r03, r04.Выньте ключ из замка зажигания. Двигатель будет продолжать работать.3. В течение 30 секунд покиньте автомобиль и закройте все двери.Автомобиль с РКПП будет подготовлен к запуску двигателя.

Внимание! 1). Открытие дверей или перевключение стояночного тормоза послеактивизации «программной нейтрали» отменяет ее действие

Дистанционный запуск двигателя с брелка

Дистанционный запуск двигателя осуществляетсяпоследовательным нажатием кнопок 1 и 3 брелка. Нажатиекнопки 1 должно быть длительным, нажатие кнопки 3 —коротким. Начало запуска двигателя сопровождается3 вспышками габаритов и мелодичным сигналом брелка.

При успешном запуске прозвучит дополнительный звуковой сигнал брелка.Светодиодный индикатор загорится постоянно до момента остановки двигателя.Состояние габаритных огней программируется (функция 2.6).

Охранная система Старлайн Б9 с автозапуском доступна сегодня всем российским автомобилистам. Данная опция является очень удобной, ведь позволяет заводить двигатель дистанционно, исходя из ряда параметров: запуск по временному промежутку, будильнику, заряду аккумулятора, температуре в салоне или моторе.

Владелец авто, оборудованной автосигнализацией Starline B9 Dialog или Twage может завести машину на прогрев из дому, а выйдя — сесть уже в теплый и прогретый автомобиль. Из данной статьи можно узнать, как именно осуществляется удаленный пуск двигателя, а также как программировать основные настройки.

Программирование автозапуска

Автоматический запуск двигателя по таймеру

Также в сигнализации Старлайн Б9 присутствует возможность автозапуска через определенные временные промежутки. Чтобы установить данный параметр необходимо:

• выключить зажигание, нажать клавишу Valet шесть раз;
• повернуть ключ, убедиться в звуковом и световом подтверждении;
• нажать кнопку Valet еще три раза;
• теперь кликом на клавишу пульта можно выставить желаемое время, через которое мотор будет самостоятельно заводиться. Первая кнопка – 2 часа, вторая – 3 часа, третья – 4 часа, первая длительно – раз в 24 часа;
• подтверждение и запоминание тоже проходят автоматически.

• необходимо последовательным нажатием клавиш 3 и 1 переместить курсор на иконку с вентилятором. После прозвучит мелодичный сигнал от пульта;
• для включения данного режима теперь нужно нажать на вторую клавишу.

Запуск по будильнику

В системах Старлайн Б9 можно настроить автоматический запуск по будильнику. Предварительно стоит убедиться, что время на брелке установлено правильно, для корректного выполнения программы.

Необходимо установить курсор на соответствующую иконку с часами (при помощи третьей кнопки). После надо нажать первую кнопку и услышать мелодичный сигнал. Время на брелке должно мигать, а автомобиль один раз моргнет габаритами.

• необходимо последовательным нажатием клавиш 3 и 1 переместить курсор на иконку с часами. После прозвучит мелодичный сигнал от пульта;
• для выключения данного режима теперь нужно нажать на вторую клавишу.

Установка автозапуска по температуре

Для автоматического запуска по температуре данная операция осуществляется следующим образом:

• поворачиваем ключ зажигания в положение OFF, нажимаем сервисную клавишу Valet 6 раз;
• включаем зажигание, слушаем 6 звуковых и световых сигналов от авто, подтверждающих вход в режим программирования;
• нажимаем кнопку Valet еще четыре раза;
• теперь на брелке нажимаем кнопки, соответствующие требуемому значению (1-я клавиша = -5 град., 2-я = -10 град., 3-я = -18 град., длительное нажатие первой кнопки = -25 град.);
• подтверждением принятой команды является соответствующее число звуковых или световых сигналов (от 1-го до 4-х). Запоминание данной функции будет автоматическим, достаточно ничего не нажимать в течение пяти секунд.

Автозапуск по температуре также можно активировать с брелка – необходимо, используя кнопки 3 и 1, переместить курсор на иконку с градусником и активировать данную опцию. В качестве подтверждения прозвучит один сигнал брелка, а фары промигают несколько раз.

Ниже приведено видео с инструкцией, как запрограммировать машину на автозапуск по температуре двигателя или салона.

Как отключить автозапуск двигателя

Управлять запуском двигателя можно автоматически с помощью брелка Старлайн Б9. Необходимо длительно нажать первую клавишу на брелке, а после один раз нажать третью кнопку. За один цикл автомобиль может совершить четыре попытки запуска мотора. В случае неудачи на экране пульта отобразится надпись SP.

Также дистанционно можно продлевать работу уже запущенного двигателя. Комбинация клавиш здесь аналогичная – нажатие первой кнопки длительно, а затем третьей клавиши коротко. В случае, если требуется дистанционно остановить двигатель, то на брелке необходимо надолго зажать вторую клавишу, а затем еще раз коротко кликнуть третью.

Основные требования к реализации автозапуска StarLine

Перед дистанционным запуском убедитесь, что:

• капот закрыт, стояночный тормоз включен;
• для автомобилей с ручной КПП — выполнена процедура «программная нейтраль» (предварительная подготовка к запуску двигателя);
• для автомобилей с автоматической КПП — рычаг управления находится в положении «PARK».

Дистанционный запуск двигателя не может быть осуществлен в следующих случаях:

• включено зажигание;
• открыт капот;
• выключен стояночный тормоз или нажата педаль тормоза;
• не выполнена подготовка к запуску двигателя на автомобилях с РКПП («программная нейтраль»).

За один цикл запуска система может предпринять 3-4 попытки запуска двигателя. Если после 3-4-ой попытки двигатель не запустится, на дисплее брелка с обратной связью (при условии, что он находится в зоне приема) отобразится иконка «ОСТ» или «SP» и брелок подаст 4 звуковых сигнала.

Программирование брелка Старлайн А92

Как прописать брелок Старлайн А92 самостоятельно

Для прописки основного или дополнительного пульта А92 с обратной связью лишь требуется выполнить такие команды:

• включить зажигание авто;
• нажать шесть раз сервисную клавишу Valet;
• дождаться четырёхкратного звукового сигнала;
• если брелок основной, то одновременно зажимают первую и вторую кнопки, а если дополнительный — то вторую и третью и ждут звукового сигнала.

Каждый новый пульт прописывают в памяти по такой же процедуре. Всего устройств одновременно может быть прописано четыре. Число сигналов, издаваемых машиной при этом равно номеру пульта управления. Перенастроить брелки можно точно так же.

StarLine D94 B94 D64 B64

Системы D64 и B64 не имеют возможности запуска двигателя.

Для систем StarLine D94 и B94 могут использоваться два варианта в зависимости от прошивки (если прошивка более новая, то скорее всего используется первый вариант запуска).

Вариант 1
Нажмите на брелке кнопку 1 длительно примерно на 3 секунды (до появления двух мелодичных сигналов), затем отпустите кнопку, двигатель запустится.

Вариант 2
Дистанционный запуск двигателя осуществляется последовательным нажатием кнопок 1 и 3 брелка. нажмите кнопку 1 длительно примерно на 3 секунды (до звукового сигнала), а затем кнопку 3 коротко.

Автоматический запуск двигателя

С помощью сигнализации «Старлайн А93» можно запрограммировать следующие параметры:

• запуск двигателя авто по будильнику;
• периодический автозапуск двигателя;
• запуск автомобильного двигателя по температуре.

Автоматически запустить двигатель невозможно, если в автомобиле включено зажигание, нажата педаль тормоза, приоткрыт капот или включен стояночный тормоз, а на автомобилях с ручной коробкой передач не выполнена процедура «программная нейтраль».

Запуск двигателя по будильнику

При активации данной функции двигатель автомобиля будет автоматически запущен в заданное время. Для активации функции осуществляют следующие действия:

• курсор брелка подводят к иконке с изображением часов и коротко нажимают на кнопку №1, после чего автомобиль издает один световой сигнал, а брелок – один мелодичный звук;
• на дисплее брелка высвечивается время, спустя которое двигатель автоматически запустится по будильнику;
• через 5 сек. на брелке возобновляется индикация текущего времени.

Функция автозапуска двигателя по будильнику активируется на один цикл запуска. О том, что режим успешно включен, свидетельствуют активные иконки с изображением часов и колокольчика на дисплее брелка.

Периодический запуск двигателя

Сигнализация «Старлайн А93» позволяет производить регулярный запуск двигателя автомобиля через равные промежутки времени. Период запуска может быть задан в интервале от 2 часов до 24 часов с минимальным шагом в 2 часа.

Чтобы активировать режим, необходимо:

• установить курсор брелка на иконку с изображением песочных часов и коротко нажать на кнопку №1 – автомобиль отреагирует одним световым сигналом, а брелок – одним мелодичным звуком;
• на дисплее брелка 4 секунды будет высвечиваться текущее значение периода автозапуска двигателя автомобиля (к примеру, «4Н» означает, что двигатель будет запускаться через каждые 4 часа).

Чтобы изменить период автозапуска двигателя, нужно легко нажимать на кнопку №1 до тех пор, пока на дисплее не высветится нужное значение. Каждое нажатие на кнопку №1 увеличивает период автоматического запуска на 2 часа.

После того, как на дисплее высветится нужное значение периода автозапуска, нажимают на кнопку №1 и удерживают ее до мелодичной трели, либо дожидаются автоматического сохранения выбранного периода автозапуска, которое произойдет через 4 секунды после выбора нужного параметра. При этом на брелке прозвучит два коротких мелодичных сигнала, а на его дисплее начнет высвечиваться иконка с изображением песочных часов. Через несколько секунд после установки выбранных параметров двигатель будет автоматически запущен и прогрет.

Запуск двигателя по температуре

Эта функция отслеживает температуру воздуха на улице и при необходимости запускает двигатель автомобиля для прогрева. Температура запуска устанавливается в границах от -3 оС до -27 оС, минимальный шаг составляет 3 оС. Минимальный промежуток времени между повторными запусками (без учета времени, затраченного на прогрев двигателя) составляет 60 минут. После того, как пользователь активирует функцию запуска двигателя по температуре, количество температурных запусков не ограничивается.

Для включения режима автозапуска двигателя по температуре выполняют следующие действия:

• жмут на иконку с изображением ключа и на кнопку №1 – автомобиль реагирует одним световым сигналом, а брелок однократно издает мелодичную трель;
• в течение следующих 4 сек. на дисплее брелка отображается текущее значение температуры запуска;
• чтобы изменить значение температуры, нужно надавливать на кнопку №1 (1 нажатие = 3 оС);
• после выбора нужных температурных параметров удерживают кнопку №1 до звукового сигнала, либо дожидаются автоматического сохранения, которое происходит через 4 секунды.

Если функция автозапуска двигателя по температуре успешно активирована, то брелок издает два коротких мелодичных сигнала, а иконка с изображением ключа на дисплее брелка становится активной.

Настройка автозапуска

Чтобы настроить автозапуск на автосигнализации Старлайн Б9 придется войти в специальный режим программирования. Для этого потребуется сервисная кнопка Valet. Эту клавишу монтируют в скрытом от глаз месте, но в то же время удобном и легкодоступном для владельца авто. Установщики определенно знают месторасположение кнопки, но если оно неизвестно, стоит проверить:

• пространство под передней панелью вблизи блока предохранителей. Потребуется снимать декоративные крышки;
• внутренние карманы отсеков для мелочи в дверных картах;
• пространство на центральном тоннеле между передними сиденьями;
• место под рулевой колонкой или вблизи педального узла.

Также потребуется наличие основного или запасного брелка, привязанного к данной сигнализации. После этого можно осуществлять настройку.

Произведение настроек для А серии

Установка необходимых параметров на сигнализации Старлайн серии А зависит от номера модели.

Starline а94 и а92 предусматривает наличие четырех сервисных клавиш, чем определяются особенности производимых команд.

Установить параметры времени на этих устройствах возможно при помощи длительного нажатия четвертой клавиши. После трех последовательных звуковых сигналов цифры часов замигают, а изменение значений будет возможно при помощи второй и третьей клавиш. Чтобы установить минуты, повторно нажмите четвертую кнопку и повторите описанные действия.

Starline а91 и а61 имеют упрощенный вид и довольствуются наличием трех сервисных кнопок.

Чтобы осуществить данную процедуру на брелоках этих моделей, потребуется нажать и удерживать третью кнопку с изображением звездочки до трех характерных сигналов. После этого можно производить настройки часов и минут. Клавиши открытия и закрытия замка позволяют уменьшать или увеличивать цифры, а кнопка – звездочка перемещаться между часами и минутами.
