Pantera slk 20sc схема подключения

Технические характеристики

Технические характеристики охранной системы автомобильной сигнализации Pantera slk следующие:

Функция Bilarm GPS/GSM — осуществляющая связь с охранной системой из любой географической точки.
Диапазон частот — 434 МГц.
Дальность действия основного/дополн. брелока, м — 1000/450.
Дальность оповещения основного/дополн. брелока, м — 2000/700.
Выход для дополнительной блокировки работы ДВС — 2.
Режим «Паника» в случае опасности или нападения.
Обход зоны с неисправностью при постановке системы в режим охраны.
Память срабатываний — 2.
Количество зон охраны — 7.
Иммобилайзер.
Функция антиограбление.
Отключение охранной сигнализации в два этапа.
Вкл./откл. сигнализации без звука.
Возможность зонального отключения датчиков системы.
Самодиагностирование при включенной охранной сигнализации.

Технические характеристики

Описание основных параметров автомобильной охранной системы Пантера:

передача кодов по двусторонней обратной связи производится по специальному каналу с рабочей частотой 433,92 МГц;
максимальная дальность действия коммуникатора (пейджера, брелка, пульта) в режиме управления противоугонным комплексом составляет 600-1000 метров;
диапазон работе приемопередатчика при включении системы оповещения увеличится до 1,2-2 км;
величина потребления тока сигнализации при активированном режиме защиты составляет не более 25 мА;
питание охранной системы осуществляется от 12-вольтного источника питания (допускаются кратковременные скачки напряжения в большую или меньшую стороны на 4 В);
сигнализация Пантера может одновременно работать не более, чем с четырьмя брелоками;
для защиты транспортного средства используется в основном шесть охранных зон;
степень защиты по ГОСТ сирены соответствует стандарту IP54, а всех остальных элементов сигнализации для авто — IP40;
диапазон температур для обеспечения бесперебойной работы системы составляет от -40 до +85 градусов%;
по климатическому исполнению модели сигнализаций Пантера соответствуют стандарту У-2,1.

Дальность действия брелоков зависит от нескольких факторов:

взаимное расположение приемопередатчика и трансивера;
рельеф местности;
количество плотных застроек и архитектура;
погодные условия;
правильность установки всех компонентов сигнализации;
заряд батарейки в брелоке.

Важно знать

Фактический диапазон работы пульта от сигнализации Пантера составляет не более 200 метров.

Как «унять» сигналку, которая не подключается

Проблема в следующем: принесли поремонтировать брелок от сигнализации, она работала, но светодиод постоянно светился, и от этого батарейки хватало на неделю. Точнее он работает, сигнал от него идет, проверял на телевизоре — частота где-то 410 Мгц, но центральный блок на брелок не реагирует. Схему брелка нигде не нахожу… Здравствуйте. У меня точно такая же проблема с сигнализацией «KGB-VS100″. Я всего лишь чуток повернул болтик подстроечного конденсатора, и заново перепрограммировал сигнализацию на новый пульт… Дверь открывается ключом, срабатывает сирена, машина не заводится, зажигание включается, стартер не крутит.

Функция выключения при аварийной ситуации. Снять блокировку можно в сервисных режимах. Любой автовладелец должен понимать, где в его транспортном средстве припрятана кнопка Валет. В основном она располагается около блока предохранителей в салоне транспортного средства. В какой-то миг сигнализационная систем может отозваться и вновь включиться. Забудьте о штрафах с камер! Абсолютно легальная новинка — НАНОПЛЁНКА, которая скрывает ваши номера от ИК камер (которые стоят по всем городам).

В общем еще давно создавал тут тему. Типа вышел из института и ни у кого на стоянке тачка не хотела открываться и сниматься с охраны. Завел машину через Valet, доехал до работы и все прошло. Антенка типа). Сообщения на брелок с обратной связью приходят только тогда, когда машину вскрываешь и иногда когда ставишь/снимаешь с охраны, да и то если к машине стоишь вплотную. Шаг первый — поменять батарейку.

А ее хватает очень ненадолго, при потере напряжения брелок начинает сбоить, работать некорректно. Приехал на место, включаю сигналку — не работает. Батарейку поменял (запасная всегда с собой), не помогло. Пришел подключил аккумулятор и сигнализация сработала и заблокировала двери. Пришлось ехать домой за вторым брелком, чтобы открыть машину. А по поводу батарейки всегда в барсетке с правами вожу новую ААА, потому что тоже переставала работать сигналка.

Такие случаи бывают, когда кто-нибудь копается под рулем, где обычно устанавливается головной блок автомобильной сигнализации. Антенка представляет собой небольшой проводок обычно черного цвета, просто болтающийся, ни к чему не подключенный. Если это произошло, необходимо проверить целостность антенного кабеля и, возможно, заменить выносную антенну.

Вобщем проверил только что, оказывается когда снимали переднюю левую дверь, отрезали провод идущий к электрозамку . Потом естественно соединили провода обратно, но перепутали полярность. А я всё-таки грешу на антенну. PS. Абыдна, блин: сосед «пикает» дешовой китайской сигой, когда почти не видит машины и она откликается, а я могу жать на кнопки и ругаться, стОя у водительской двери… И он (по всей видимости он) лежит у меня слева между торпедо и левой стойкой.А я всё-таки грешу на антенну.Что посоветуете? Можно ли удлинить эту антенну и проложить вверх по левой стойке?Или может чего иного посоветуете? Да не бойся ,можешь хоть до окна квартиры удлинять.Там обычный многожильный провод.

Автовладельцы нередко сталкиваются с ситуацией, когда сигнализация не реагирует на брелок. В итоге приходится открывать машину ключом, что приводит к срабатыванию сирены и не самым приятным впечатлениям. Что делать, когда сигнализация не реагирует на брелок и как можно устранить причины, приводящие к отказу работы?

Большое количество сервисных и охранных функций

Функция «Турботаймера»

, позволяющая увеличить срок службы турбины. Данный режим предназначен специально для бензиновых и дизельных двигателей с турбонаддувом. При использовании этой функции, после выключения зажигания, двигатель продолжает работать запрограммированный период времени, что позволяет продлить срок службы подшипников турбины и сэкономить Ваше время.

Программируемый режим «Комфорт» и возможность управления замками.

Anti-HiJack

— при возникновении ситуации разбойного захвата автомобиля включается активное и безопасное глушение двигателя (с брелка или автоматически).

Обход неисправной зоны

при постановке автомобиля на охрану с отображением неисправной зоны на дисплее брелка.

Встроенное силовое реле блокировки запуска двигателя.

Характеристика противоугонной системы

Автосигнализация Pantera — противоугонная система нового поколения.

Модельный ряд

Сигнализации Pantera представлены в широком ассортименте. Определить модель можно по брелоку, а также узнать об их возможностях можно из руководства по эксплуатации.

SLK 625RS

Охранная система SLK 625RS приобрела большую популярность. Модель с автозапуском и двусторонней связью. В комплект входит два брелока управления.

SLK 675RS ver 2

Сигнализация Pantera SLK 675RS ver 2 имеет стандартный набор функций, как и в предыдущей версии, но дополнена функцией автоматического запуска двигателя в заданное время. Двухуровневый датчик удара позволяет настроить правильно чувствительность, исключив, таким образом, ложные срабатывания.

QX 270

Данная автосигнализация с двумя брелоками имеет возможность программируемого кода, позволяющего отключать систему. Есть возможность включения режима тревоги и его отключения в два этапа. В комплекте с QX 270 инструкция содержит информацию по установке и настройке (автор видео — Avtozvuk.ua — База Автозвука).

Дополнительная характеристика системных достоинств

В первую очередь речь стоит отметить, что сигнализация пантера отвечает высокому уровню защиты. Совершенно нового уровня разработчики достигли в защите сигнала от электронного взлома и перехвата, его помехоустойчивости. Воплощение этих характеристик стало возможным благодаря внедрению технологии сдвоенного диалога и использованию узкополосных FM-канала управления и обратной связи. Эта технология также способствует беспрепятственному управлению сигнализацией на парковках торговых центров.

Повышенная защита системы с автозапуском от угона предусматривает:

Включение активного и безопасного глушения двигателя в режиме Anti-HiJack автоматически или с брелока.
Вмонтированное силовое реле, которое отвечает за блокировку запуска мотора.
При активации охранной системы осуществляется обход неисправной зоны, отображение которой на дисплее брелока осуществляется моментально.

Широкий спектр возможностей системы с автозапуском предлагает:

Автоматический прогрев автомобиля, выключаемый дистанционно, при температуре -5С˚, -15С˚, -20С˚, -25С˚, который обеспечивает увеличение моторного и аккумуляторного ресурса.
Для двигателей дизельного образца учет времени работы свечей накаливания 2/10 сек.

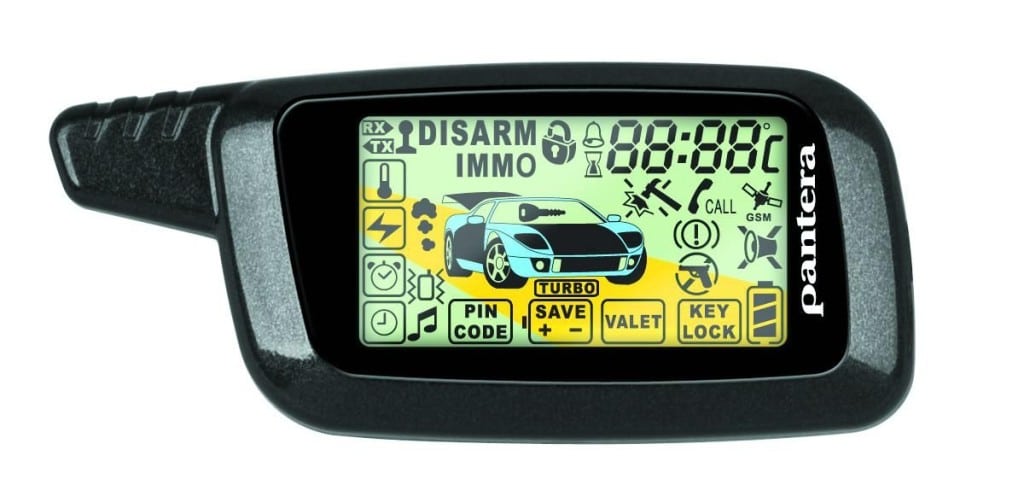

Брелок сигнализации Пантера

Двустороннее управление системой осуществляется при помощи брелока с дисплеем жидкокристаллического типа. Температурный диапазон использования которого довольно широкий. Некоторые модификации «Пантера» предлагаются с автозапуском двигателя. При детальном знакомстве с этим производителем, товарные представители ознакомят и с огромным количеством прочих достоинств. Перечисленные выше достоинства отличают новинку с автозапуском от всех сигнализаций, представленных на сегодняшнем рынке охранных систем.

Что представляет собой Пантера

Возможно, у вас есть опыт в установке автомобильных сигналок, в том числе оборудованных автозапуском. Тогда вам известно, что питание на основной модуль подается через разъем, содержащий 6 отдельных контактов. Для охранных систем Рantera все будет по-другому:

Файлы и сайт pantera.ru

Сигнализация Pantera рассматриваемой здесь модели не работает без оборудования, поставляемого в комплекте с ней. Комплект содержит набор следующих устройств:

Основной модуль автосигнализации Пантера SLK;
Комплект брелков: один основной пульт, один дополнительный;
Клеммник Molex с проводкой на 16 контактов;
Клеммник Molex для подключения к модулю ЦЗ либо напрямую к актуаторам по схеме «с двумя реле»;
Датчик удара;
Силовой клеммник, используемый только в схеме с автозапуском;
Модуль сирены;
Модуль радио с двусторонней связью;
Терморезистор;
Светодиод;
Кнопочный выключатель Valet;
Руководство, текст которого повторяет содержимое файлов, которые можно скачать.

На фото показана упаковка, в которую набор помещается.

Фирменная упаковка

Терморезистор выглядит как «ушко», закрепляемое на кожухе. Разъемы для подключения всех модулей расположены на основном блоке.

Охранные возможности системы SLK-868RS

Используя охранный комплекс, наделенный обратной связью, можно контролировать температуру двигателя, заряд АКБ и т.д. К подобным системам относятся и сигнализации Pantera, в том числе модель SLK-868. Но с ее помощью владелец узнает только температуру ДВС. Зато, множество опций в ней активируется дистанционно, а поставить авто на охрану получится даже в отсутствие брелков. Управление автозапуском, в том числе продление работы двигателя, тоже можно осуществлять на дистанции.

Основной блок SLK-868RS

На большом расстоянии от авто брелок может только принимать сообщения, но не отдавать команды. В таких случаях кнопки брелков нельзя нажимать много раз (больше 50), иначе теряется синхронизация. Данное свойство характерно для систем, использующих динамический код вместо диалогового. Чтобы исправить ошибку, дважды нажимают клавишу «Закрыть» либо «Открыть», находясь на малой дистанции от авто. Заметим, что совет подходит только для сигнализаций Pantera.

Есть одно важное обстоятельство. Устойчивой обратной связью, то есть возможностью получать сообщения, пульт будет обладать и при отсутствии синхронизации. Тут беспокоиться особо не о чем

Тут беспокоиться особо не о чем.

Лирическое отступление

Выше говорилось, что для сигнализаций Pantera рассматриваемой модели скачать можно все, кроме прошивок. В действительности образ прошивки хранится в памяти EEPROM, а в его последних байтах записаны параметры пользователя. В моменты записи могут возникать ошибки, и тогда значения сохраняются неверно. Отдельные фирмы берутся решать проблему.

Восстановление образа прошивок

По идее, скачать микрокод для сигнализаций вам не позволит ни один изготовитель. А прошивку брелока предлагают скачать только «хакеры». В ней, между прочим, находятся значения «ключей». Новый брелок можно прописать в блок сигналки, при этом «ключи» передаются ей по радиоканалу. Внутрь брелока они записаны изготовителем и являются секретными.

Как определить модель сигнализации по брелку пантера

В этой статье автомастер Алексей Бакулин общается с читателями на тему «Как определить модель сигнализации по брелку пантера?».

Автосигнализация в автомобиле отвечает за его сохранность от взломщиков и вещей, находящихся внутри салона машины. Бывают разные случаи, когда необходимо узнать модель охранной системы. В данной статье пойдет речь о том, как узнать модель сигнализации Пантера по брелку.

Несомненно, самым простым способом определения считается – идентификация по пульту управления. Компании изготовители часто маркируют серийный номер на задней части брелока. Но что делать, если надпись стерлась или отсутствует вовсе? В таком случае необходимо выполнить следующие действия по определению сигнализации:

Пришло время для подведения небольшого итога. В жизни могут случиться разные ситуации, когда необходима замена пульта управления автосигнализации. Для того чтобы это сделать необходимо узнать саму модель. Но, как видим, узнавать марку охранной системы по брелоку не такая уж и сложная процедура, с которой справится каждый автомобилист.

Любые брелки автосигнализаций могут быть двух типов: с обратной связью и без. Каждый брелок для сигнализации, если он является основным, наделён обратной связью всегда. Но чаще используется алгоритм keeloq, предусматривающий одностороннюю передачу данных, и в дополнительном брелоке от сигнализации тогда присутствует только передатчик. Если же используется диалоговый код, дополнительно устанавливают приёмник. Другие подробности рассматриваются дальше.

Выбирая новый брелок к сигнализации, всегда нужно знать, какая именно модель сигналки используется. У фирмы Starline, например, есть даже специальная таблица совместимости. В ней показано, каким брелкам на сигнализацию можно отдать предпочтение в том или ином случае. Выбор зависит от единственного фактора – какая сигналка установлена в данный момент.

Может казаться, что алгоритм keeloq обладает нежелательным свойством. Один брелок для сигнализации будет открывать несколько автомобилей, если его соответствующим образом прописать, то есть перепрограммировать целевые основные блоки. Утверждение выглядит логично, но действительности оно не соответствует. Если прописывать брелок для сигнализации АПС-6 (ВАЗ), эта процедура не всегда завершается успешно. Так получается, когда брелок уже прописан в другом основном блоке. Заметим, что система кодирования АПС-6 – это keeloq.

Форма корпуса большинства автомобильных брелоков, совместимых с тем или иным оборудованием, всегда является различной. Иногда даже не сам корпус, а его цвет может сказать о многом. Например, начиная 2006 года блоки оборудования Starline моделей B6 и B9 стали окрашиваться в синий цвет, а не в чёрный, как раньше

Брелки для сигнализаций B9 и B6 нужно выбирать соответствующим образом, обращая внимание именно на цвет корпуса

Понятно, что брелкам сигнализаций, где используется односторонняя связь, в результате процедуры записи вред не наносится. Не нужно беспокоиться и о потере контроля над сигналкой:

Схемы подключения сигнализации SLK-868RS

Если вам не нужно оборудовать мотор автозапуском, подключайте только основной разъем (16 PIN). На его «красный» (PIN 2), а также на «красно-белый» шнур подается питание. В общем, нужно реализовать схему:

О назначении других проводов рассказывается дальше.

Слаботочные разъемы сигналки

Рекомендуется скачать руководство по установке, где присутствует список:

«Зелено-черный» шнур подключают к концевику капота, но в параллель можно включить терморезистор. А через «фиолетово-желтый» провод система определяет, есть ли «12 Вольт» на стартере. Подсоедините шнур к контакту «50» замка.

Назначение некоторых проводов придется программировать. Для сигналок Pantera подойдет инструкция:

Если «фиолетово-белый» шнур подключен к таходатчику, то функции «9» присваивают значение «2» (по умолчанию задано «3»);
Чтобы «желто-черный» провод управлял обходчиком, опции «13» придают значение «2»;
Назначение «коричнево-белого» шнура задает опция «12». Для авто с МКП устанавливают значение «2» (сначала задано «1»).

Допустим, микрик на «коричнево-белом» кабеле наделен связью с «массой», то есть используется сигнал обратной (минусовой) полярности. Тогда, обязательно выполните пункт «3». В руководстве приводят и поясняющие схемы.

Подключение силового разъема

Чтобы реализовать схему с автозапуском, подключают 6-контактный «силовой» клеммник:

На контакте IGN2 при запуске стартера отсутствует «+12 Вольт». Если в замке есть контакт IGN3, коммутирующий напряжение обратной полярности, подключают реле. Но читая отзывы, можно понять, что подобный вариант – нежелателен.

Связью с контактом «50» сигналка обладает благодаря слаботочному шнуру. А ток на стартер подается по «фиолетовому» проводу. Можно выполнить монтаж в обратной последовательности, восстановив цепь разрыва. Тогда получится система без автозапуска.

Функции

Автомобильная система охранной сигнализации Pantera с двухсторонней связью и функцией дистанционного запуска ДВС была создана в 2012 г. Но из-за технологических недоработок и множества отрицательных отзывов первую версию охранной сигнализации прекратили производить, и в 2013 году вышла Пантера SLK-625RS ver.2.

Она просуществовала всего год, после чего вышла третья версия Pantera, которая совместима с системой электрооборудования всех современных видов транспорта и оснащена выходом на управление режимом «Комфорт» и обогрев салона. Функция дополнительной блокировки ДВС повышает уровень защиты автомобиля от незаконного проникновения и угона.

Основные функции автомобильной сигнализации системы Pantera SLK-625RS ver.2:

«Комфорт».
Режим сервисной опции Valet.
Функция «поиск авто».
Дополнительный канал управления багажником.
Открытие/закрытие замков дверей при вкл./откл. зажигании.
Остановка работы ДВС по таймеру.
Турботаймер.
Интеллектуальная программа автозапуска.
Совместимая работа с дизельным ДВС и турбодизельным.
Информативность дисплея брелока.

Преимущества и недостатки

Автозапуск работает нормально, простой в обращении с доступной ценой.
Функциональность. Удаленный запуск в мороз без проблем.
Удобная функция автозапуска с хорошей дальностью.
Автозапуск и турботаймер — прекрасные функции.

Из недостатков устройства, которых не так много, но они все равно есть, можно выделить следующие:

Фактическая дальность не более 500 м, а иногда и меньше, из-за несоответствия установочных характеристик, монтажники не особо уважают систему пантеры.
Автозапуск с брелока находит автомобиль только со второго или третьего раза.
Сложная сервисная настройка.
Бывают ложные срабатывания во время жары.

Функции кнопок передатчиков системы

Saturn Marketing Ltd.

Функции системы дистанционного запуска двигателя:

Полная совместимость как с автоматической, так и с ручной трансмиссией

Совместимость с бензиновым и дизельным двигателем

Возможность продления времени работы двигателя с помощью передатчика

Функция ShortStop: постановка системы на охрану с двигателем, работающим на холостом ходу

Дистанционно включаемая функция автоматического запуска двигателя при низкой температуре с выбором значе- ния температуры

Функция автоматического запуска двигателя при низком уровне заряда аккумулятора (только SLK-675RS)

Автоматический запуск системы по таймеру через выбираемые промежутки времени

режима ежедневного запуска

Специальный режим для автомобилей, имеющих двигатели с турбонаддувом

Возможность оперативной диагностики причин автоматического глушения двигателя

Вход управления дистанционным запуском (кроме SLK-650RS)

Программируемый выход для дополнительных устройств (SLK-675RS: 2 выхода)

Дальность действия зависит от рельефа местности, характера застройки, взаимного расположения передатчика и при-

емника и от совокупности других физических факторов

Поздравляем Вас с приобретением охранной системы экстра-класса PANTERA! Данная система разрабо- тана с расчетом на использование в течение многих лет, не нуждаясь в ремонте или замене. В то же время, поскольку система достаточно сложна и обладает множеством различных функций, она должна быть уста- новлена только

авторизованным дилером, имеющим соответствующий сертификат. Мы настоятельно рекомендуем Вам детально ознакомиться с настоящим руководством перед тем, как Вы начнете пользоваться системой.

Функции кнопок передатчиков системы

В комплект системы входит один 5-кнопочный брелок-передатчик с 2-сторонней связью и ЖК-дисплеем и один 4-кнопочный передатчик:

кнопочный брелок-передатчик с 2-сторонней связью и ЖК-дисплеем позволяет управлять всеми функциями

системы. Помимо этого, каждый раз при использовании данного передатчика система будет посылать специ- альные сигналы, подтверждающие исполнение той или иной команды (“обратная связь”)

. В результате на ЖК-дисплее 5-кнопочного брелка будет появляться соответствующая индикация, а встроенный в брелок- передатчик миниатюрный динамик будет подавать соответствующие звуковые сигналы подтверждения.

Однако, и это еще не все. При срабатывании системы

(независимо от того, используется ли “Стандарт- ный” режим тревоги, или “Бесшумный” режим) она немедленно передаст сигнал тревоги на 5-кнопочный брелок-передатчик, при этом включится либо динамик, либо заработает встроенный вибратор передатчика (

в том случае, если звуковой режим оповещения отключен), а на ЖК-дисплее появится индикация именно

той зоны охраны, которая вызвала срабатывание системы.

Программируем сигналку самостоятельно

Список всех опций и значений приводится в руководстве монтажника:

Таблицу составил изготовитель оборудования Pantera, а подходит она для одной модели – SLK-868RS. Можете скачать картинку и выполнить масштабирование. Шрифт читабелен.

Управляющий режим включают, когда автомобиль снят с охраны:

Ключ перемещают по меткам ON-ACC-ON;
Жмут Valet, ключ переводят на ACC, на ON, жмут Valet снова;
Жмут Valet трижды;
После сигнала – ключ на ACC;
После длинного сигнала – на ON;
Удерживают Valet 3 секунды;
Нажатиями кнопки Valet выбирают номер опции.

Нет разницы, используется ли пульт с обратной связью или дополнительный. Значение 1 задает клавиша «Закрыть», значение 2 – «Открыть». А 3 и 4 – двойное и тройное нажатие «Открыть».

Если нужна система с автозапуском и эта опция действительно будет использоваться, подключайте к сигналке таходатчик. Читая отзывы, вы поймете, что другие варианты ненадежны.

Процедура настройки

Зажигание включают и в течение 15-ти секунд 3 раза жмут кнопку Valet;
Прозвучит сигнал сирены, затем зажигание сразу выключают;
Прозвучат два сигнала, зажигание включают снова;
Чтобы настраивать опции, перечисленные во второй таблице (см. выше), кнопку Valet жмут и удерживают 3 секунды;
Одиночными нажатиями на кнопку Valet выбирают номер опции;
Значение 1 выбирают нажатием клавиши «Закрыть» на брелоке;
Значение 2 и последующие соответствуют клавише «Открыть», которую жмут 1 раз или несколько.

Для программирования можно пользоваться как основным, так и дополнительными брелоками:

Кстати, на шагах 6-7 можно одновременно нажать и удерживать две следующих кнопки: «багажник», «AUX». Тогда за 3 секунды настройки сбрасываются к «начальным».

Если был задан персональный код, его значение требуется ввести до «шага 1». При этом используется кнопка Valet. Нужно включить, выключить и снова включить зажигание, а затем выполнить ввод первой цифры. Зажигание выключают и включают, затем производят ввод второй цифры.

Особенности Pantera CLK 375

Сигнализация Pantera CLK 375 – надежный помощник в деле обеспечения безопасности автомобиля. Ограниченный функционал компенсируется надежностью и повышенной точность работы системы.

В комплект поставки входит основное оборудование для эксплуатации и подключения системы, шлейфы и кабеля питания для подключения к стандартным элементам бортового электроснабжения. Выбрать эту модель стоит благодаря следующим преимуществам:

Два удобных, четырехкнопочных пульта управления с системой;
Надежная защита радиоканала при помощи технологий двойного шифрования;
Шеститональная громкая сирена;
Двухуровневые датчики удара, с защитой от ложных срабатываний;
Датчики блокирования дверей с возможность отдельного открытия двери водителя;
Наличие дополнительных каналов связи для подключения опциональных устройств;
Включение защиты с включенным, выключенным двигателем.

Брелок связи поддерживает функции программирования режимов, возможность сохранения последних команд.
