Чип-тюнинг дизеля

Доступные способы прибавки

Суть перечисленных ниже вариантов – правильная реализация мощности штатной силовой установки без вмешательства в конструкцию и повышенных финансовых затрат. Одно условие: меры необходимо применять в комплексе, результатов какого-либо одиночного решения вы попросту не заметите.

Как своими руками можно повысить разгонную динамику и улучшить поведение автомобиля на дороге:

уменьшить полную массу транспортного средства;
оптимизировать систему зажигания;
поддерживать нормальное давление в шинах;
установить вместо заводского глушителя прямоточный элемент;
поставить воздушный фильтр нулевого сопротивления;
сменить каталитический нейтрализатор на пламегаситель.

Предлагается разобрать каждый вариант подробнее. Бочонок катализатора действительно создает на выходе отработанных газов высокое сопротивление и его замена пламегасителем позволит добавить порядка 5%!мощности. Операция по замене обойдется недорого, сама деталь относительно дешевая. Минус – загрязнение окружающей среды угарным газом и окисью азота.

Подробней о данной операции читайте здесь.

Давление в шинах и снижение веса авто

Поддерживая рекомендуемое производителем давление в баллонах, заметно увеличить мощность авто не удастся. Но если принимать другие меры и одновременно ездить на полупустых скатах, то общий результат все равно выйдет нулевым. Выдерживать нормальное давление – первый шаг к улучшению условий эксплуатации автомобиля.

Как снизить вес машины ради прибавки мощности:

освободить салон и багажник от лишних вещей – тяжелого комплекта ключей, запасной аккумуляторной батареи, колбы с водой и так далее;
сменить штампованные колесные диски на легкосплавные;
поставить более легкие версии крышки капота и багажника, сделанные из карбонового волокна;
штатные кресла поменять на облегченные.

Освобождение машины от лишних предметов позволит «сбросить» 50–100 кг массы совершенно бесплатно и добавить второй маленький плюс к динамике машины. Более эффективные варианты с заменой деталей уже влетят в копеечку – литые диски, кресла и карбоновые элементы кузова стоят недешево. С другой стороны, снизится расход горючего, внешний вид автомобиля изменится к лучшему.

Зажигание и установка прямотоков

Как и в случае с колесным давлением, увеличить мощность двигателя за счет системы зажигания не получится – в современных авто искрообразование организовано оптимально. Исключение – старые модели ВАЗ и им подобные, оборудованные трамблером с механическим прерывателем. Для улучшения ездовых качеств эти автомобили остро нуждаются в установке электронной системы зажигания.

Для легковых машин, оснащенных инжектором, следует подобрать надежные высоковольтные провода и свечи с подходящим калильным числом

Проблемы с указанными деталями всегда приводили к росту расхода топлива и ухудшению динамики, поэтому зажиганию стоит уделить некоторое внимание

Одновременная установка прямоточного выхлопного тракта и воздушного фильтра – «нулевика» даст прирост порядка 15 л. с. Цена вопроса относительно невелика, но возникнет побочный эффект – звук работы двигателя усилится.

Если принять все перечисленные меры в комплексе, вы явно ощутите повышение мощности и уменьшение затрат на топливо. В цифрах прибавка составит от 5 до 10%!в зависимости от модели и первоначального технического состояния автомобиля.

Увеличение рабочего объема двигателя

Процедуру в среде автолюбителей также называют «расточкой цилиндров». Это относительно недорогой и простой способ, как увеличить мощность бензинового двигателя. Как видно из названия, суть операции – растачивание на некоторое расстояние краев цилиндров. За счет этого добавляется рабочий объем таковых, и двигателя в целом.

Расточкой двигателя занимаются во многих автосервисах, а при наличии места и инструмента этим можно заняться и самостоятельно, инструкций по расточке в интернете представлено достаточно.

Суть процедуры:

цилиндры двигателя растачиваются до определенного размера;
устанавливаются подходящие под этот размер поршни.

Цилиндр в процессе расточки:

Увеличение мощности двигателя при этом происходит за счет новых поршней и расточенных цилиндров: чем они больше, тем больший объем топливовоздушной смеси засасывается в цилиндры, топлива сгорает больше, растет и давление при сгорании. Как результат – с двигателя снимается увеличенная мощность.

Ключевой фактор в принятии решения, растачивать или нет – материал блока цилиндров. БЦ двигателя бывают:

Чугунные.

Это идеальный вариант для автотюнера

Чугун прочен, что критически важно для расточки. Достаточно правильно провести увеличение размера и поставить новые поршни, и на этом тюнинг двигателя завершен

Но у чугуна есть и минусы – у него не очень хорошие параметры теплоотвода, и металл может корродировать. Кроме того, чугунный блок цилиндров очень тяжел.

Алюминиевые.

Этот металл часто используют в компоновке двигателей современных автомобилей. Алюминий легче, он лучше сопротивляется коррозии. Но среди специалистов БЦ из алюминия получили прозвище «одноразовых». Это связано с относительной мягкостью данного металла. Она же препятствует и расточке, не каждый автосервис возьмется за таковую на алюминиевом блоке. На заводе, чтобы внутренние поверхности цилиндров двигателя не так сильно изнашивались, их покрывают специальным защитным слоем, который при расточке, разумеется, удаляется. Повторное его нанесение может стоить очень дорого, поэтому для тех двигателей, которые все же растачивают, придумали обходной путь – гильзовку, или установку в расширенный цилиндр специальных защитных гильз (обычно чугунных).

Общая инструкция по проведению чип тюнинга

Перед тем, как приступить к выполнению чип тюнинга своими руками, необходимо учесть следующее:

зачем вам это нужно;
хорошо подготовиться в «теории»;
иметь под рукой матчасть (купить или изготовить К-лайн адаптер), обязательно присутствие проверенного «компа», а также нужно иметь все остальное для замены ПО;
важно: найти и скачать софт, который будет использоваться на вашем компьютере;
обязательно найти прошивки для ЭБУ (электронного блока управления).

Чаще всего необходимость в прошивке возникает в том случае, если нужно исправить присутствующие баги заводского ПО (программного обеспечения), а также, если есть желания прибавить динамики машине и сэкономить топливо. Это необходимо и при использовании как топлива наравне с бензином сжиженного газа. Некоторые умельцы проводят чип тюнинг для изучения устройства и работы системы управления двигателями.

Подготовку проводить лучше постепенно. Не нужно стараться сразу все охватить

Очень важно понимать, как работать с электроникой и электрикой, уметь пользоваться компьтером на уровне установки драйверов и программ. Во всем остальном сможет помочь «умный» друг — поисковик, а также умелые руки и серое вещество в голове

Необходимо ознакомится с разновидностями ЭБУ и их маркировкой, для какого мотора нужна какая прошивка. Попробуйте разобраться по поводу вопроса об иммобилайзере. Когда вы все поймете (или у вас возникнет такое ощущение), следует не стесняясь попробовать обсудить с мастером на сервисе виртуальную тему «как заменить прошивку авто, а также как отключить (деактивацию) иммо». Расспрашивать мастера слишком долго не рекомендую, поскольку вы заберете у занятого человека драгоценное время и, скорее всего, новые вопросы потекут сами по себе. А вот ответы на них лучше постараться найти самому. Это будет очень полезно.

Если ваши руки иначе как умелыми не назвать, то теперь можно перейти к сборке адаптера. Самый обычный и простой, который подойдет для железного СОМ-порта, работает на базе К1533ЛН1, МАХ232 и КТ3102 (схемы адаптеров представлены на фото ниже). Обойдется он вам не дорого, близко сотни вся комплектация. Брать можно на радио-базаре. Однако здесь присутствует маленькая проблемка — не все «системники» оснащены стандартным СОМ портом, и иногда даже те, у которых он есть — могут не работать. Часто случается, что компорт работает нормально, программы, к примеру, ПОБЕДИТ (спутниковые ОПЕНЫ) работают, но специальные программы-прошивальщики просто не идут. Изменения настроек и возня с драйверами могут ничего не дать, как и установка новых операционок. В такой ситуации может подойти вариант с чужим компом, на котором, «как ни странно», все вдруг, волшебным образом, начинает работать. В этом случае поможет уже использованный дата-кабель от мобильного телефона на основе микросхемы PL 2303 и плюс одна мс L9637D. Данная схема на все сто процентов работает (Январь 7.2), но необходимо реестр драйверов дополнить одной строкой с параметрами под нестандартные скорости электронного блока управления. В итоге, получится USB-K-Line адаптер. Добавьте еще два транзистора и несколько деталей, и получите еще и L-линию.

Варианты чип тюнинга дизельного двигателя

Как известно, существует только три варианта проведения чип тюнинга двигателя. В не зависимости от бензина или дизеля процессы будет идентичные.

Итак, когда все определено, рассмотрим, какие есть варианты проведения чип тюнинга для дизельного двигателя:

Прошивка электронного блока управления двигателем.
Установка дополнительного модуля контроля.
Впаивание чипа в ЭБУ.

Теперь, необходимо рассмотреть все варианты и процессы их проведения более детально.

Прошивка ЭБУ

Первым вариантом проведения чип тюнинга становиться изменения технических характеристик на программном уровне. А именно меняются настройки впрыска топлива, а также образования воздушно-топливной смеси. Существуют три варианта доработки дизельного мотора на программном уровне. Рассмотрим, каждый из них:

На мощность. При этом увеличивается потребление горючего, но мощностные характеристики становятся выше на 30-40%. При этом рекомендуется модернизация системы охлаждения, поскольку двигатель начнет значительно больше греться. В продаже, можно найти известные Кит-комплекты, для доработки узла системы охлаждения.
На тяговую мощность. В основном проводится на автотранспорте, который применяется для транспортировки груза. В результате доработки, автомобиль легче идет под гору, а также может транспортировать грузы весом на 25% больше. Это становиться возможным за счет перенастроенной системы впрыска и скорости вращения коленчатого вала.
На расход. Данный вид прошивки позволяет автомобилю экономить до 25% топлива, но при этом теряются мощностные и динамические характеристики. Характерно использование для обитателей городских джунглей, которые вынуждены стоять часто в пробках.

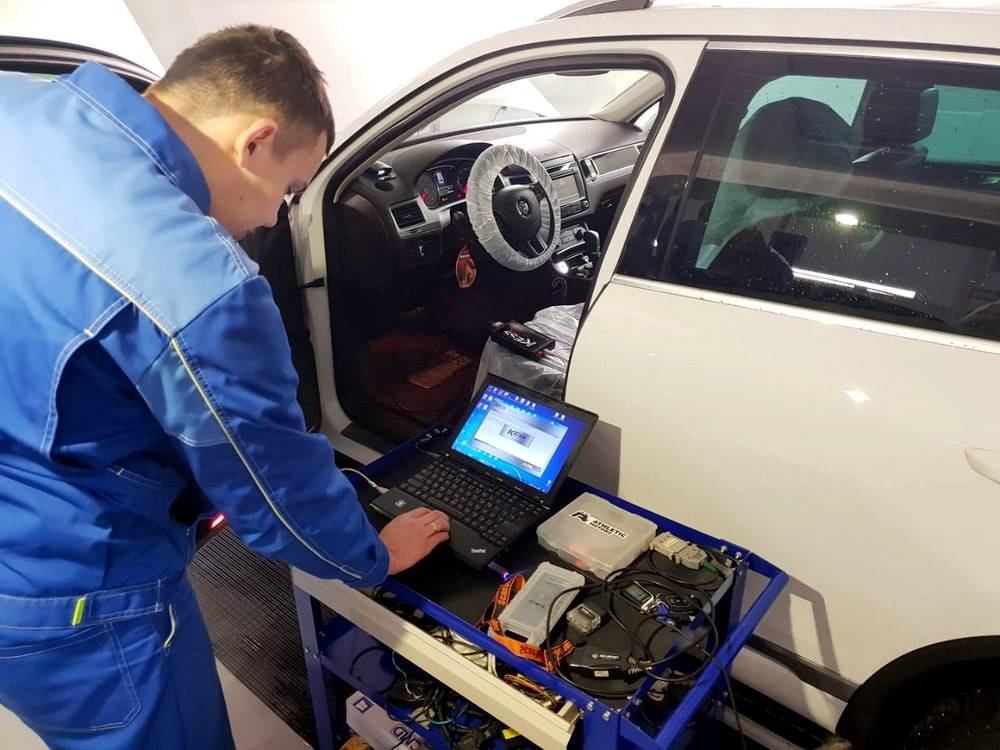

Для прошивки электронного блока управления двигателем понадобиться: дата кабель, программное обеспечение, ноутбук или планшет, а также немаловажный нюанс — руки, растущие из нужного места. Итак, как же проводится программная доработка дизельного мотора:

Проводим установку ПО на ноутбук.
Подключаем K-line кабель одним концом в разъем OBD II, а другим — к ноутбуку.
Когда ПК увидел ЭБУ стоит запустить программу подключения и диагностики.
После проведения диагностических работ стоит сбросить все ошибки, которые накопились.
Запускаем программу для установки нового ПО.
Следуя инструкциям на мониторе, проводим перепрошивку «мозгов» автомобиля.
При помощи специальной программы проводим настройку.
Если все сделано, верно, с момента пуска двигателя новые характеристики и параметры вступят в силу.

Установка модуля

Вторым вариантом тюнинга дизельного мотора становится установка дополнительного модуля управления. В зависимости от выбора модели и производителя, различают два типа устройства: для мощности и экономии. Принцип подключения довольно простой в обоих случаях. Итак, рассмотрим, как самостоятельно установить дополнительный модуль управления мотором:

Подключаем модуль к ПК и при помощи специальной программы проводим преднастройку.
Теперь, согласно инструкции, которая идет с устройством, необходимо подключить его к бортовой цепи и ЭБУ. !!!Стоит помнить, если подключение пройдет не верно, то модуль может сгореть, что означает — автомобилист потратил деньги впустую. Поэтому, рекомендуется, чтобы данный процесс выполняли профессионалы.
Далее, при помощи подключения к ЭБУ стоит провести настройку модуля и совместить характеристики «мозгов» и данного устройства.
После, проведения всех операций необходимо провести ряд тестов.

Перепайка «мозгов»

Последним способом провести чип тюнинг дизеля становиться установка чипа непосредственно в ЭБУ. Этот процесс требует специфических знаний и умений, и вот именно здесь 100% необходимо довериться профессионалам, поскольку от правильности процесса будет зависеть жизнедеятельность не только мотора, но и мозгов, стоимость которых не маленькая.

Итак, рассмотрим основные этапы проведения операции внедрения чипа в «мозги» автомобиля:

Электронный блок управления двигателем демонтируется.
Проводится разборка устройства. Стоит быть предельно аккуратным при проведении процесса.
При помощи специальной паяльной станции, подключенного ПК и осциллографа, проводится пайка чипа к плате в месте, где это предусмотрено. Одно не аккуратное движение может привести к тому, что ЭБУ сгорит.
После пайки проводится сборка.
При помощи специальной программы и подключенного к ноутбуку электронного блока управления проводиться тестирование модернизированной детали.
Если все прошло успешно, можно установить деталь на место и провести диагностику уже на месте.

Как Увеличить Мощность Дизельного Двигателя Своими Руками

Прежде чем думать о том, как на самом деле увеличить мощность дизельного двигателя, будет полезно узнать, почему это делается. Технологические улучшения двигателя увеличивают динамику автомобиля, снижают расход топлива и в ряде разных случаев снимают ограничение скорости. При грамотном улучшении мощности двигателя раскрываются потенциальные возможности «сердца» машины.

Важным фактором для большинства автовладельцев является увеличение динамики, благодаря которой вы чувствуете себя более уверенно за рулем.

Плюсы улучшения динамики двигателя:

Комфорт при езде в городских условиях;
Уверенность в обгоне;
Живой спортивный стиль вождения с резким стартом и быстрым ускорением.

Степень сложности некоторых методов технического совершенствования автомобиля позволяет увеличить мощность мотора в домашних условиях. Некоторые из приведенных ниже методов занимают много времени и требуют вмешательства специалистов по настройке.

Сжатие, при котором необходимое топливо подается в камеру сгорания, напрямую влияет на производительность двигателя. Когда степень сжатия увеличивается, давление увеличивается. Это способствует более эффективному сгоранию консистенции топлива, выделению максимально полезной энергии и увеличению мощности двигателя.

Чтобы увеличить компрессию, необходимо отрегулировать силовую систему, которая регулирует время, давление и пропорции консистенции топлива в камере сгорания. Существуют две системы учета электроэнергии:

Как удешевить увеличение мощности автомобиля, турбо калина часть 2

Механическая система впрыска — была установлена на старых образцах двигателей, которые использовались до 2008 года. Масса впрыскиваемого топлива определяется впрыскивающим насосом, из которого топливо закачивается в форсунку. Частота, с которой коленчатый вал должен вращаться, определяет мощность впрыска;
Система электрического впрыска — установлена в том, что осталось сделать нашему клиенту современным автомобилем. Топливо вводится в рампу, электрические инжекторы обеспечивают впрыск, электрический блок управления регулирует массу, время сжатия и впрыска.

Изменяя систему электропитания с помощью системы электрического впрыска, вы улучшите промышленные показатели мощности бензинового двигателя.

Обратите внимание, что некоторые из следующих методов не подходят для программного пакета механического учета. Настройка микросхем — это перепрограммирование промышленных опций электрического блока управления

ЭБУ является важной частью двигателя, которая получает информацию о состоянии двигателя от датчиков. Используя эту информацию, компьютер определяет эффективную скорость вращения коленчатого вала, подачу топлива и объем воздуха

Настройки ECU, отображаемые на заводе-изготовителе, рассчитаны на среднюю производительность и сохраняют срок службы двигателя

Настройка микросхем — это перепрограммирование промышленных опций электрического блока управления

Настройки ECU, отображаемые на заводе-изготовителе, рассчитаны на среднюю производительность и сохраняют срок службы двигателя.

Перепрошивка вашего компьютера позволяет встроить систему обработки данных. Импульсы от датчиков преобразуются с помощью специальных программ и представляют собой систему автоматического управления инжекторными устройствами, которая, вероятно, улучшает свойства.

Прошивка дизеля описание процесса. Рекомендации

Дизельный двигатель обычно по умолчанию обладает весьма ощутимыми показателями в плане мощности и крутящего момента. А профессионально сделанный чип-тюнинг дает прекрасную возможность для увеличения этих показателей. Если смотреть на средние показатели профессионально сделанный чип-тюнинг дизельного двигателя приведет к повышению до 25% от заводских динамических свойств автомобиля.

Кроме этого если есть необходимость или желание есть возможность добиться повышения показателей мощности даже до 40%. При этом несомненным очевидным плюсом является то что заменять или как-либо переделывать непосредственно внутри мотора или других механизмах обычно нет никакой потребности.

В любом случае перед тем как осуществлять чип-тюнинг необходимо четко представлять себе все возможные последствия. Обычно первым делом желающие сделать прошивку двигателя первым делом задают вопрос, насколько это реально сделать самостоятельно?

Это реально, только четко следуя безукоризненно инструкции. Для того чтобы осуществить тюнинг двигателя самостоятельно, необходимо скачать на флешку предназначенную для этого программу, необходимо приобрести также кабель для передачи данных, который необходим для того чтобы соединить ноутбук и специально предназначенный разъем в автомобиле.

Без вмешательства в железо на физическом уровне, то есть не подвергая каким –либо изменениям размеры, материалы и форму запчастей автомобиля, а только провести прошивку двигателя, мощность дизельного двигателя вполне реально увеличить до 25%.

Одним из главных плюсов чипования дизельного двигателя путем прошивки является абсолютно обратимый процесс, это означает что можно будет без проблем вернуть все как было и автомобиль будет работать в прежнем режиме, как и до прошивки, если результат по какой то причине не устроит.

После верной чиповки дизельного двигателя, автомобиль начинает иначе себя вести в плане — ощутимо быстрее начинает набирать скорость и становится гораздо маневреннее. А в случае включения всей электроники которая присутствует на борту автомобиля, то ЭБУ во время разгона начнет рациональнее распределять энергию на электронику, с учетом того чтоб ее хватало и на электронику и на мощности двигателя.
Не исключено что после модернизации двигателя вас что то не устроило или стали проявляться ошибки к примеру P001, есть возможность всегда вернуть прошивку в исходное заводское состояние. На языке программирования это называется — откатить.

Минусы чиповки дизельного двигателя:

Может ощутимо повысится расход топлива, к примеру, с 9 до 11 литров на сотню километров пробега

Масло и сопутствующие фильтры будут требовать замены чаще чем раньше

Кроме этого срок службы двигателя может уменьшиться

Так происходит потому что если все время использовать технические возможности автомобиля по максимуму, заложенный ресурс использования может заметно понизится

Топливная система изнашивается быстрее

Новые автомобили из салона также не стоит чиповать, так как есть все шансы лишиться гарантии

Прошивка дизеля самостоятельно

Последнее время часто можно услышать вопрос, реально ли без последствий осуществить прошивку дизеля своими руками? На это можно ответить что да, безусловно это возможно, но следуя найденной заранее инструкции, (сейчас можно найти нужную инфо в интернете в текстовом или видео варианте, иначе велик риск навредить своему автомобилю и получить дорогостоящую проблему. Необходимо также подготовить заранее скачанные необходимые программы на флешке и приобрести требуемое оборудование.

Если не вмешиваться в «железо», то есть не менять размеры, материал и форму деталей агрегата, а только сделать прошивку, то мощность дизельного двигателя можно увеличить до 25%.

После правильного чип-тюнинга двигателя вы сразу сможете отметить для себя, что автомобиль в лучшую сторону изменил поведение на дороге — ведет себя более резво, резвее трогается с места, заметно легче осуществляет обгон на трассе, но также нельзя не заметить резкое увеличение расхода горючего.

В случае когда изначально в дизельном двигателе внутреннего сгорания были заложены высокие характеристики, и сделав качественный чип-тюнинг машина очень заметно меняет свое поведение в лучшую сторону,что не может не радовать.

Также может быть интересно:

Установка турбонаддува и компрессора

Установка дополнительной турбины позволяет существенно увеличить мощностные показатели силового агрегата.

В отдельных случаях при использовании мощных турбин, которые работают с давлением в 1 бар и более, удается увеличить мощность мотора в два раза и даже более.

При установке небольших по объему турбин или же замене штатных маломощных нагнетателей в большинстве случаев отсутствует необходимость проводить какие-либо дополнительные работы. Если же вы используете мощный турбонаддув, то необходимо проводить замену блока управления, коленвала, шатунной группы и других силовых элементов форсированного двигателя.

Аналогичным образом производится установка компрессора, который использует схожий с турбонагнетателем принцип работы. Установка компрессора подразумевает дополнительный монтаж интеркулера, который отвечает за охлаждение воздуха. С помощью компрессора удается получить существенный прирост мощности силового агрегата, однако стоимость такого тюнинга находится на достаточно высоком уровне.

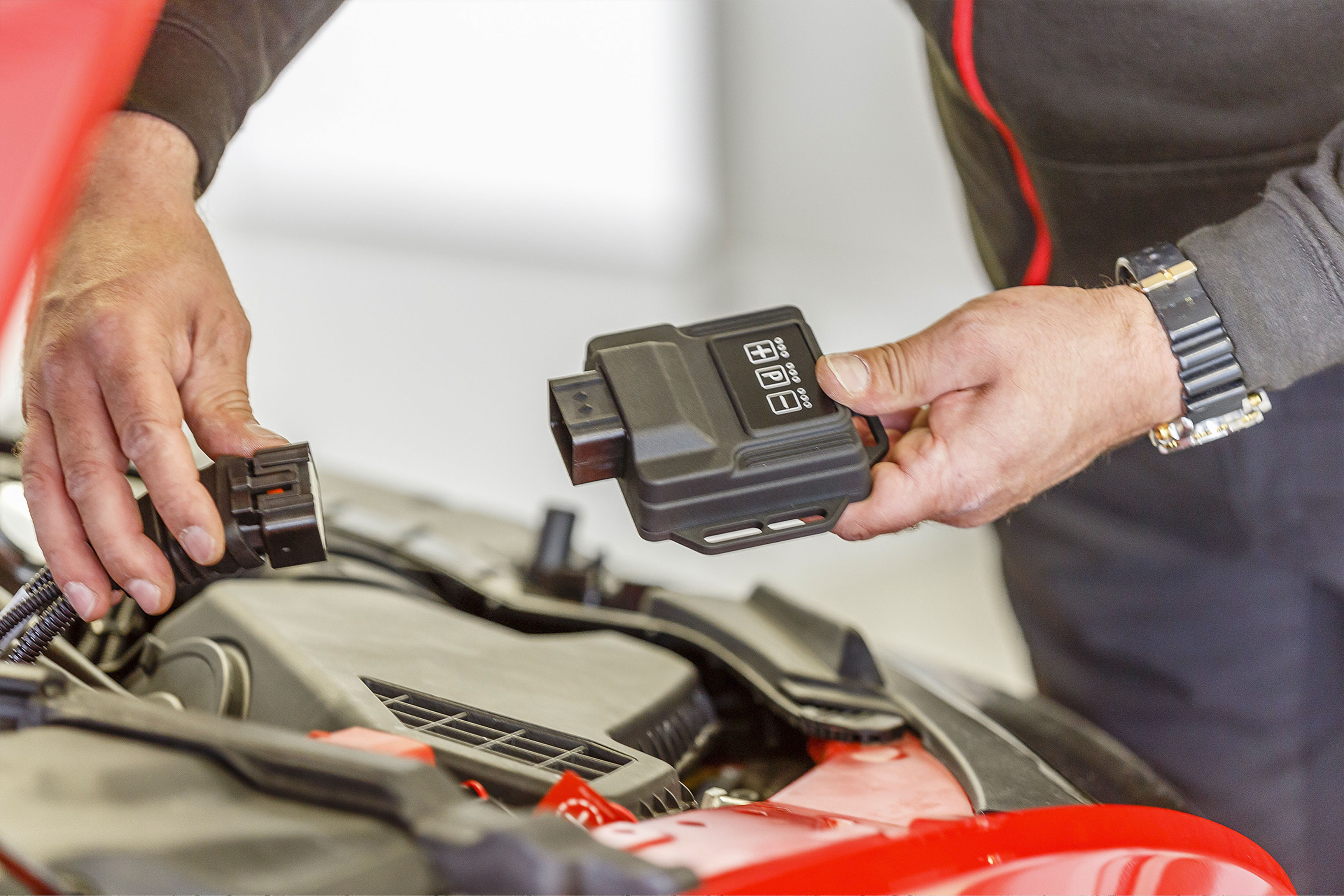

Установка специальных модулей

Силовые характеристики дизельного двигателя могут быть увеличены при помощи специальных блоков. Этот способ наиболее популярен среди автолюбителей. Данные модули взаимодействуют с топливной системой. Они не участвуют в работе ЭБУ, но вместе с ним совершают контроль электронных датчиков.

Устанавливать модули нетрудно, но необходимо следовать определенной инструкции, которая прилагается к каждому блоку. Всего существует 4 категории блоков:

Блок изменения сигналов управления форсунками. Он предназначен для осуществления контроля над активностью форсунок — затормаживает или останавливает поднятие иглы. В результате этого происходит оптимизация расходования топлива и увеличивается эффективность ее сгорания. Блок соединяется к форсункам при помощи проводов. Совмещается со всеми дизельными двигателями с современной топливной системой питания.

Блок изменения системы работы топливного насоса. Взаимодействуя с датчиком компрессии топливной смеси, данный блок занижает исходящие от него показания. Это приводит к понижению давления в ТНВД и повышает динамику мотора. Ресурс двигателя при этом никак не страдает. Блок соединяется с топливным насосом и ЭБУ при помощи проводов. Он вполне может быть совмещен со старыми дизельными двигателями, которые изготавливались еще до 2008 года.

Блок, изменяющий показания датчика давления топливной рампы. При помощи этого прибора происходит «обман» ЭБУ — ему сообщается, что давление в топливной рампе снижено. Блок управления «думает», что обороты мотора упали, и начинает менять динамику работы форсунок. Это приводит к уменьшению расхода топлива и к увеличению мощности мотора. К датчику давления рампы блок присоединяется при помощи проводов. Он может быть совмещен только с современными двигателями.

Блок оптимизации работы ЦП ЭБУ. С его помощью происходит определение давления топлива. При его увеличении поступает импульс в ЭБУ для увеличения тайминга форсунок. В модуль встроена специальная программа, производящая коррекцию работы двигателя без ЭБУ. Показания датчиков при этом не изменяются. Блок может быть совмещен со всеми видами современных моторов.

Положительные стороны использования модулей:

Мощность мотора увеличивается.

Расходование топлива уменьшается.

Установка проста и ни у кого не вызовет сложностей.

Срок службы блока цилиндров несколько уменьшается.

Уменьшается и срок службы топливного насоса.

Вредные вещества начинают выбрасываться более активно.

Увеличение объема

Один из самых дешевых и достаточно эффективных способов это сделать объем мотора больше. Производится это следующим образом, края каждого цилиндра растрачиваются на определенное расстояние, тем самым повышая объем в каждом цилиндре и во всем агрегате в целом.

Такую процедуру могут сделать как в каком-нибудь тюнинг ателье, возможно на СТО, а также это можно сделать самостоятельно. Лошадей становится больше, но высоких цифр там не получится, также во всем диапазоне поднимается крутящий момент и при этом надежность остается прежней. Также этот способ служит хорошим началом для дальнейшего глубокого тюнинга, но даже если его в ваших планах нет, его спокойно можно использовать для легкого тюнинга. Если вы расточите цилиндры, то система впуска и выпуска не сможет также идеально, как раньше справляться с наполнением цилиндров и отведением выхлопных газов и поэтому мотор станет мощнее на низких оборотах. Для того, чтобы это исправит необходимо сделать больше ход поршню я помощью замены коленчатого вала на более длинный, а также на эту же длину уменьшить общую длину поршня с шатуном. Используя расточку блока цилиндров и поднятие длины хода коленчатого вала можно долбиться максимального объема, хоть это и будет стоить дорого, но даст хороший фундамент для дальнейшей доработки мотора.
