Лада Калина Стандарт Сигнализация Офис

На протяжении всего существования населения Земли некоторые из его представителей стремятся обогащаться за счет других, не пренебрегая даже преступными действиями. В результате другие уважаемые граждане должны всеми возможными способами защищать не только свою жизнь, но и свою собственность. Автомобиль поможет обезопасить машину Беспокойство Лады Калины.

Особенности и принцип сигнализации

Сегодня большое количество систем безопасности предназначено для удовлетворения самых разных потребностей. Стандартная сигнализация Lada Kalina обычно устанавливается непосредственно во время сборки автомобиля, чем и объясняется ее название

Я хотел бы обратить внимание на не совсем приятные аспекты, связанные с функционированием стандартной калиновой сигнализации, которые являются ее неадекватным ответом. То есть система может включаться в любое время самостоятельно

Если вы детально изучите эти проблемы, вы обнаружите, что они не беспочвенны.

По принципу работы стандартная сигнализация на авто Lada Kalina практически не отличается от аналогичных устройств. Функции системы также включают в себя операции блокировки и разблокировки с помощью специального пульта дистанционного управления. Устройство монтируется в связке ключей к связке ключей. Двери могут быть заблокированы. Это делается поворотом ключа в водительской двери. Кроме того, блокировку и разблокировку можно выполнить внутри кабины, нажав специальную кнопку. Тревога срабатывает в тот момент, когда посторонние пытаются попасть в машину.

Что касается проблемы ложных срабатываний, такие сбои часто возникают, когда владельцы автомобилей пытаются установить датчики удара или наклона на своих транспортных средствах.

Как показывает практика, чаще всего ложное срабатывание встречается у автомобилей, окрашенных в темные цвета. Темный цвет, как известно, привлекает тепло. Когда автомобиль долго находится на открытом воздухе под воздействием солнечного света, он накапливается большое число тепловая энергия. В результате может возникнуть деформация поверхности из-за чрезмерного нагрева, что приводит к срабатыванию датчика удара.

Установка системы безопасности DIY

Установка сигнализации в Калине производится после снятия приборной панели и разборки рулевой колонки, поэтому удобно монтировать провода.

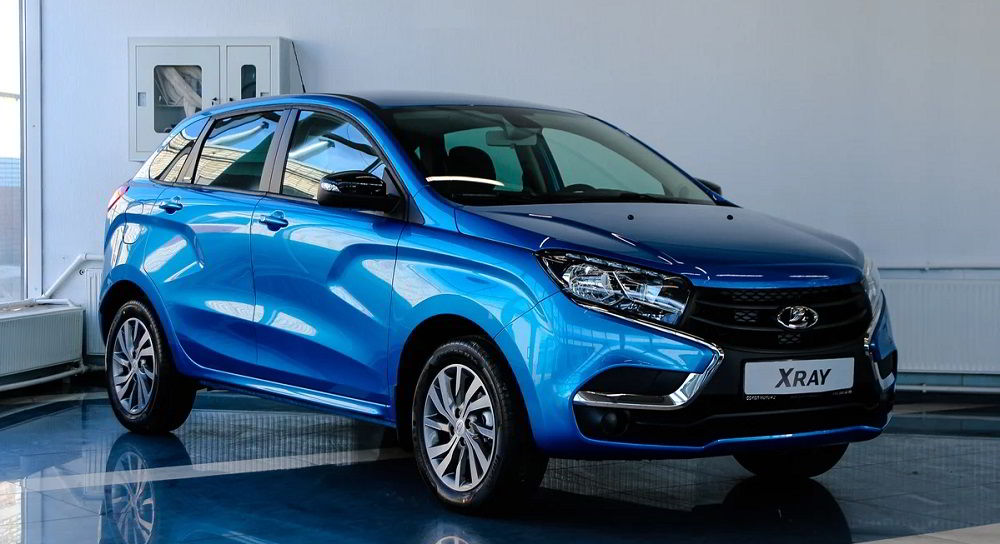

Lada Xray

Lada Xray появился в результате совместного творчества концерна Renault-Nissan и ВАЗа. Около 500-т деталей хэтчбека производятся в Тольятти, а часть комплектующих импортируются. В разработке дизайна кузова использована прорывная тема «Х-графики» от Стива Маттина.

Xray имеет характерную внешность, главными элементами которой стала х-образная облицовка радиатора чёрным пластиком с характерно изогнутыми молдингами. Боковые подштамповки вторят общей теме визуального расширения.

Салон XRAY с множеством оригинальных инженерных решений соответствует требованиям к современному комфорту автомобиля подобного класса. Сидения первого ряда имеют не только продольную регулировку, сиденье водителя легко подогнать по росту благодаря вертикальному смещению. Некоторые комплектации предусматривают съёмное покрытие багажника для получения ровного пола при сложенных задних сиденьях. В салоне много органайзеров: под первым пассажирским сиденьем, в багажнике, нишах запаски, за арками задних колес, «перчаточном ящике», обивках дверей.

Система искусственного микроклимата включает систему отопления и вентиляции с дополнительным воздуховодом под каждое сиденье. Комплектация хэтчбека может предусматривать автоматизированную климат-систему или кондиционер. Вся электронная начинка разработана инженерами Renault-Nissan.

Силовой агрегат XRAY имеет несколько модификаций (две из которых являются разработкой альянса Renault-Nissan): 5-ступенчатая МКПП в 110 л. с., МКПП в 106 л. с. и вариатор в 122 л. с.

Итак, автомобили Lada востребованы не только в России, но и в Западной Европе. Этот бренд завоевал более пятой части отечественного рынка. Неоспоримыми преимуществами авто от Лады стали максимальная приспособленность к российским условиям и невысокая стоимость, достойный дизайн и приемлемое качество.

Как отключить иммобилайзер своими руками?

Существует вариант временного отключения иммобилайзера, который может потребоваться при установке сигнализации с автозапуском.

Для установки системы обхода применяется:

Блок управления с заложенным в него ключом или меткой. Используется закладка ключа или чипа в устройство, которое находится в глубине приборной панели. При активации автозапуска реле сигнализации задействует блок и двигатель пускается в обход основной схемы.
Блок бескючевого обхода иммобилайзера. Ставится отдельное устройство управления, которое эмулирует ключ зажигания с чипом.

Блок Bosch М7 4

Перед тем как приступить к выполнению операции на автомобиле с блоком Bosch М7.4 необходимо подготовить:

компьютер или ноутбук с предустановленной программой Winflashecu v.1.14 (дистрибутив доступен для свободного скачивания);
адаптер и шнур K-Line, например, VAG-COM 409.1;
заранее скачанное программное обеспечение для блока с отключенной поддержкой иммобилайзера;
несколько проводов с различной длиной.

Чтобы отключить иммобилайзер на Калине, нужно выполнить следующие действия:

Снять провода с клемм аккумулятора и отключить колодки жгутов проводки с блока ЭСУД, установленного под капотом автомобиля. Для отключения необходимо демонтировать защитную верхнюю крышку и вытянуть плоский фиксатор разъема. Все работы ведутся на колодке с большими размерами. Малую колодку можно не отключать от блока.
Вставить провод в контакты А4 и В2 со стороны жгута. Эти кабели будут использоваться для дополнительной подачи положительного напряжения 12 В. Для этого их соединяют с клеммой батареи через промежуточный выключатель.
Установить разъем на место и застегнуть фиксатор.
Подключить адаптер к диагностическому разъему, расположенному в салоне. Разъем находится под пластиковой крышкой, установленной на центральной консоли.
Установить в настройках компьютера скорость передачи данных 38400 бит/сек.
Запустить приложение Winflashecu и выбрать в диалоговом окне номер порта, скорость (38400 бит/сек) и тип блока М7.4. В правом нижнем углу окна будет надпись «Нет связи».
Подать дополнительное питание на пины А4 и В2.
Включить зажигание. Уведомление «Нет связи» должно смениться на «Связь с ЭБУ» и станут активны кнопки запуска операций.
Прочитать данные EEPROM (программное обеспечение блока) и сохранить их на жесткий диск компьютера.
Выбрать новое программное обеспечение и загрузить его в память блока при помощи кнопки «Запись EEPROM».
Дождаться подтверждения успешности загрузки.
Закрыть программу и выключить зажигание.
Снять провода дополнительного питания.
Проверить возможность запуска автомобиля ключом без чипа. Знак иммобилайзера будет зажигаться на комбинации приборов при пуске и гаснуть через несколько секунд.

Блок Bosch 7 9 7

При установке блока управления Bosch 7.9.7 (нормы Евро 2) его необходимо доработать, путем перепайки одного резистора. Эту задачу лучше доверить человеку, имеющему опыт работы с пайкой мелких электронных компонентов. После этого производится «перепрошивка» блока по описанной выше процедуре.

Блок Январь 7 2

В случае применения ЭСУД типа Январь 7.2 процедура имеет совершенно иной вид.

Перед началом работы необходимо подготовить:

адаптер K-Line, например, ВМ9213;
компьютер или ноутбук с установленной программой ChipLoader 1.97.7.;
паяльник с мощностью 25-40 Вт;
припой и канифоль;
провода и переключатель;
резистор с сопротивлением от 3,6 до 5 кОм;
штекеры для подключения проводов к блоку управления;
аккумулятор 12 В (штатный или от блока бесперебойного питания);

Для того чтобы убрать функцию иммобилайзера из блока, следует:

Отключить питание от бортовой сети автомобиля и снять ЭБУ.
Обернуть корпус блока изолятором.
Собрать схему в соответствии с фото.
Подключить адаптер к компьютеру.
При помощи тумблера сымитировать включение зажигания.
Запустить приложение и установить связь с блоком.
Считать заводские данные блока и сохранить их на жесткий диск.
Считать EEPROM и нажать кнопку «Удалить ИММО». Дождаться появления подтверждающего окна с текстом «Иммобилайзер успешно удален».
Закрыть приложение.
Выключить тумблером зажигание.
Перед установкой блока управления на машину следует отключить сигнал от устройства иммобилайзера. Если колодка с блока ИММО будет снята, то в ней необходимо замкнуть контакты с номерами 9 и 18.

Блок Январь 5 1

Для отключения иммобилайзера в блоке Январь 5.1 необходимо выпаивать и перепрограммировать флеш-память EEPROM. Данную операцию не рекомендуется производить самому, а выполнить в мастерской, поскольку в процессе выполнения задачи потребуется программатор и термофен для пайки.

Калина 2 точки подключения сигнализации старлайн

Вот решил написать, т.к. особо ни где толком ничего не написано.

К замку зажигания подключаем:

За щитком приборов:поворотники — сине и сине/черныйручной тормоз — коричнево/синий

в левом пороге:бензонасос — серыйконцевик передних дверей — красно/зеленый (разрываем через диод, полосой на минус)ц.з. — желтый и красно/синий (центр замок управляется по двум проводам, при подачи минуса на любой из двух проводов замки открываются, а при подаче плюса, замки закрываются, поэтому подключаем замки на сигналке по минусу, и делаем через реле на провод открывания, что бы на реле приходил минус от сигналки а выходил плюс на любой из двух проводов при закрытие, сделайте закрытие провод в разрез через диод)

— коричнево/красный (на блоке над педалью газа)

Источник

Причины и пути решения

Перед принятием шагов по устранению неисправности необходимо разобраться, почему не работает сигнализация на Калине. Этому может быть несколько причин:

Плохой контакт в ключе.
Поломка электронной печатной платы и появление небольших трещин.
Отсутствие нормального контактного соединения в радиомодуле.
Попадание влаги на подкапотный датчик.
Поломка центрального замка.
Разряд батарее, из-за чего не работает брелок сигнализации Калины.
Отсутствие связи между блоком управления и ключом.
Намокание внутренних деталей блока.
Обрыв питающей сети или повреждение предохранителя.

Lada Granta

Главное преимущество – низкая стоимость, поэтому ее спрос на рынке стабильно высокий. Хоть и появляются новые модели от торговой марки, LadaGranta держит марку и остается самой экономной и экономичной на рынке. Она вытеснила со своего законного места самую популярную модель двухтысячных – Ладу Самару. Данная модель многое переняла в дизайне от Калины и Приоры.

Плюсы:1) Резвый двигатель для восьми клапанов.2) Багажник больших размеров. 3) Много места в салоне. 4) Хорошее управление.5) Отличное сцепление с дорогой. 6) Хорошая подвеска.7) Неплохая шумоизоляция. Отличный обзор боковых зеркал. 9) Хорошая печка. 10) Длинная кузовная база.11) Наличие приличного дорожного просвета.

Минусы:1) Заметный люфт рулевого колеса в нулевом положении. 2) Отсутствие уплотнителя между лобовыми стеклами и крышей. 3) Непропорциональный дизайн экстерьера. 4) Ненадежность ручек дверей.5) Отсутствие рейлингов для фиксации багажника. 6) Малая светотехника заднего хода. 7) Дверные петли крепятся сваркой, что ограничивает ремонтопригодность. Стекла запотевают.

Штатная сигнализация на Калине

Лада Калина Универсал

25 июня 2010, 22:41 #1

Прошёл месяц после покупки Калины и вот за глючила штатная сигналка при закрытии двери автоматически блокирует двери что это такое? Ведь до этого не было пока с ключа с пультом не заблокируешь.

Лада Приора 21723

26 июня 2010, 00:36 #2

К электрикам попробуй съезди. Если там не помогут, чё нибудь придумаем.

26 июня 2010, 10:25 #3

Был глюк у меня с этой сингалкой тоже только другой двери не открывались и не закрывались периодически прыгал как «кузнечик» вокруг машины а ещё она отказывалась заводится срабатывал имбалайзер в общем жопа полная была. Итог не исправности с дох сам ключ мне его поменяли и все за кончилось. Съезди на станцию собой возьми оба ключа может у тебя тоже ключ с дох

Renault Megane Экстрим

27 июня 2010, 14:26 #4

При покупке калины манагер первым делом рекомендовал не активировать иммобилайзер, дословно-«сплошная головная боль» Лучше попытаться отключить и поставить обычную сигналку с обратной связью, а против угона замок зажигания типа суперблэк, короче в сервис надо.

Лада Калина Универсал

27 июня 2010, 15:06 #5

Это точно наверное придётся ехать в сервис уже два раза через багажник лазил не успевал его ещё замкнуть.

18 августа 2010, 19:01 #6

Народ! Такая проблема есть.

У меня, после трех лет эксплуатации перестал работать, заводской, рабочий ключ (батарейку менял — не помогает). Ну тот ключ который еще с пультом дистанционного управления. Система просто перестала его узнавать. Дистационнка не действует, перестала заводиться машина. Я стал пользоваться обучающим ключом (маленький ключ с красной вставочкой) постоянно. И вот этот обучающий ключ потерялся! И теперь я могу только открыть и закрыть машину — на большее, оставшийся, сломанный, рабочий ключ не способен.

Что делать народ.

Что только мне не предлагают:

1 Меняй замок зажигания , а дальше будем думать. Что думать? сам замок зажигания работает нормально. смысл менять? Противоугонная система не даёт завести машину

2 Попробовать отключить штатную сигналку и поставить обыкновенную. Ну ведь как-то обходят её когда ставят сигналки с автозапуском Мне такой вариант самый симпатичный. Но как это сделать — не понятно! Типа можно как-то перепрограммировать иммоболизатор или контролер ( я так и не понял что именно) чтоб машину можно было заводить любым ключом, если он подходит в скважину замка зажигания.

3 Менять иммобилизатори контролер и Обучить ключ по новой. Блин!! но это такой гемор! Да и в копейку влетит наверно.

Источник

Лада Калина Хэтчбек › Бортжурнал › Самостоятельная установка сигнализации A93

Итак, подковавшись информацией в интернете, решил самостоятельно установить сигнализацию в Калину 2. Если тоже надумали повторить мой подвиг, и поставить сигу самому, тогда я поясню установку Первым делом переходим на сайт старлайн и скачиваем карту монтажа Калина 201 Установка Е90 Can+lin

Скачиваем карту Лада калина 2013 Установка E90 Can+Lin Сразу скажу, эта карта не точная, поэтому далее буду пояснять каждый её пункт.

1.) Как по инструкции снимаем панель приборов и щиток рулевой колонки. Для снятия панели приборов, нужно снять декоративную вставку, т.к. один саморез под ней. Еще нужно снять накладку панели которая закрывает щиток с предохранителями. И накладку водительского порога.

2.) Снимаем левую стойку и делаем отверстие для светодиода. Я просверлил сверлом № 5 т.к. другого под рукой не было, но отверстие оказалось мало, пришлось растачивать. Думаю нужно сверлить шестеркой. Что касается антенны сигнализации — если стекло без подогрева то можно следуя инструкции приклеить её на стекло. Если же стекло с подогревом, то судя по отзывам лучше поставить её в панель. Я притянул к левому воздуховоду хомутами.

3.) Сверлить дырки для сирены в кузове я не стал, а поставил в левую нишу где трапеция дворников. Трудно объяснить, на днях лучше сфоткаю. Датчик температуры прикрутил к двигателю, там как раз есть свободное отверстие под короткий болт Провода протянул через штатное отверстия, для удобства снял резиновую заглушку, сделал в нем дырку и потом одел уже на провода.

5.) Шпильку для массы, найдете слева на кузове (искать над ручкой открывания капота). Закручивать было не удобно выручила маленькая трещотка с головкой на 13.

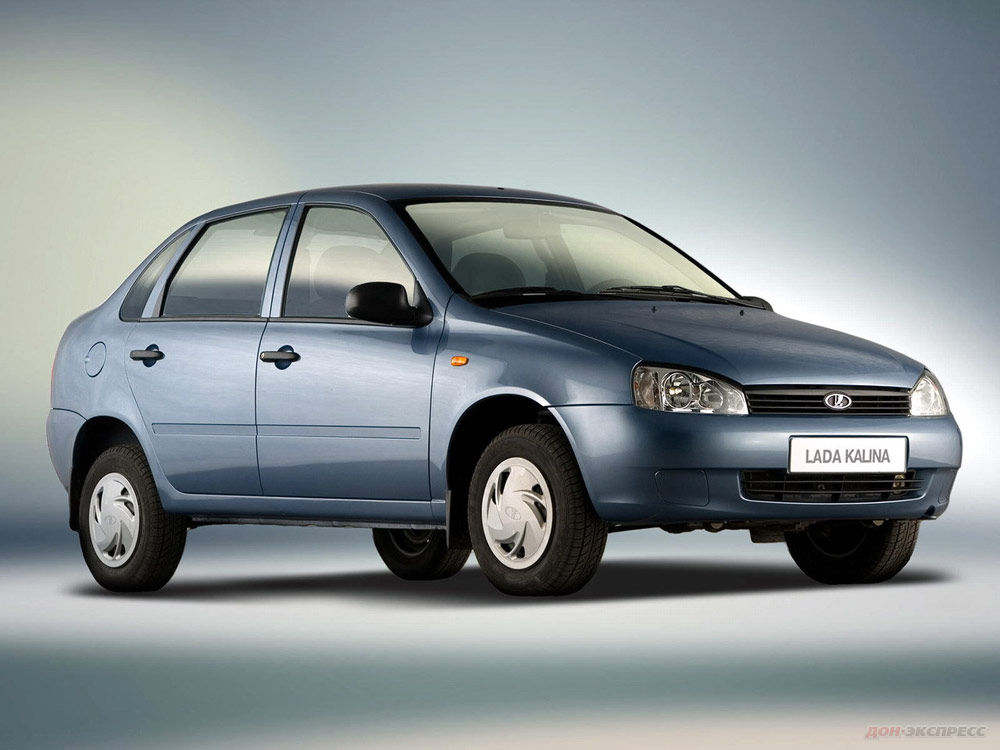

История создания Lada Kalina

Лада Калина – это целое семейство российских автомобилей, которое производится компанией “АвтоВАЗ” с 18 ноября 2004 года. Семейство Калина является одним из лидеров российской автомобильной промышленности.

Лада Калина – автомобили с позитивными техническими и ходовыми показателями, отличительной особенностью которых является стильный дизайн.

Это настоящая находка для автолюбителей, ценящих оригинальный внешний вид, комфортное передвижение и высокое качество салона.

Модели семейства Калина представлены в нескольких кузовах: универсал (ВАЗ 1117), седан (ВАЗ 1118) и хетчбек (ВАЗ 1119).

Предыдущее фото

Следующее фото

Всем модификациям свойственны наличие просторного салона и эргономичные формы. Модельный ряд этих автомобилей сочетает в себе передовые технологии, надежность и стильный дизайн. Все это гарантирует безопасное и приятное передвижение на автомобиле Лада Калина как по городу, так и за его пределами.

Разработка авто была начата компанией “АвтоВАЗ” еще в 1993 году. А свое нынешнее название проектируемый автомобиль получил в 1998 году. Прототипы модели в кузове хетчбек демонстрировались в 1999 году, седан – в 2000 году, а универсал – в 2001 году.

Предыдущее фото

Следующее фото

Однако первым стартовало производство авто в кузове седан – 18 ноября 2004 года. В июле 2006 года была начата сборка Лада Калина в кузове хетчбек. В июле 2007 года на свет появилась модель Калина с новым 16-клапанным мотором объемом 1,4 литра, а осенью того же года стартовал выпуск модели с ABS.

В 2007 году был выпущен первый автомобиль Лада Калина в кузове универсал.
А с середины 2008 года выпускается спортивная версия ВАЗ 1119 – Лада Калина Спорт в кузове хетчбек.
1 мая 2011 года завод “АвтоВАЗ” полностью прекратил производство модели Калина в кузове седан, на замену которой пришел новый бюджетный автомобиль Лада Гранта.
1 марта 2013 года в связи с разработкой нового поколения было прекращено производство модели Калина в кузове хетчбек и универсал.

Технологические особенности Lada Kalina

Автомобили семейства Лада Калина комплектуются довольно мощными силовыми агрегатами, которые оснащены системой зажигания и электронного управления впрыском топлива. При этом мотор полностью отвечает европейским стандартам безопасности и экологии.

Автомобили Лада Калина по сравнению с другими российскими машинами обладают высокой степенью маневренности. Помимо этого, они могут похвастаться компактными размерами. Сочетание небольших габаритов и маневренности представляет хороший вариант для передвижения по большому городу. Весь модельный ряд комплектуется рулевым механизмом типа шестерня-рейка и усилителем руля.

Интересные факты о Lada Kalina

В августе 2010 года Владимир Путин в ходе инспекционной поездки по Дальнему Востоку совершил пробег на автомобиле Лада Калина желтого цвета по недавно открытой трассе Чита – Хабаровск. Он проехал примерно 350 километров. После поездки Путин заявил, что модель Калина – это надежный и комфортный автомобиль.

Плюсы и минусы Lada Kalina

Как и все модели автомобилей, семейство Лада Калина имеет как преимущества, так и недостатки.
К числу достоинств автомобиля Лада Калина можно отнести: просторный салон для своего класса; большое разнообразие комплектаций и цветов в отделке; хорошую проходимость; жесткий кузов, обеспечивающий неплохой уровень безопасности; отличную обзорность; приемлемую цену; долгожданное наличие дополнительных опций как в области комфорта, так и управляемости.
Среди недостатков автомобилей семейства Калина можно отметить: высокий уровень шума в салоне в связи с работой двигателя; стук в передней подвеске при работе на разжатие; излишне шумную коробку передач.

Цифры и награды

В марте 2009 года автомобили торговой марки Лада Калина расположились на третьем месте по количеству продаж в Германии среди иностранных торговых марок.

По данным Ассоциации европейского бизнеса за 2009 год, модели Лада Калина заняли четвертую строчку в рейтинге самых покупаемых моделей в России. За весь 2009 год было продано 60.746 автомобилей.

А за первые пять месяцев 2011 года модель оказалась лидером по количеству проданных на территории России автомобилей (59.249 штук).

Согласно данным проведенного краш-теста EuroNCAP автомобиль Лада Калина получил 8,4 балла из 16 возможных за обеспечение безопасности взрослых.

Сборник «народных советов»

Если центральный замок работает неправильно, но известно, что брелоки полностью исправны, можно попробовать выполнить следующие действия:

Цепь питания контроллера ЦЗ защищает предохранитель F22. Данный элемент можно заменить либо просто отключить его и установить затем обратно;
Допустим, ток не поступает на актуатор одной двери. Тогда найдите контактную колодку, открыв дверь на 90 градусов. Чтобы нарушенный контакт был восстановлен, иногда достаточно отключить ответный разъём и подсоединить его снова;
Если даже брелок исправен, проверьте, закручен ли саморез до упора. Рекомендуется немного ослабить крепление, и тогда всё работает надёжно.

Чтобы выполнить «совет номер 1», ищите в монтажном блоке пятый сверху предохранитель. Номинал этого элемента – 15 Ампер.

Здесь находится нужный предохранитель

Желаем удачи.

Схема центрального замка лада калина

Центральный замок установлен на каждой версии автомобилей Лада Калина и проблемы, связанные с данным устройством иногда возникают даже на новых автомобилях. Здесь будет собрано достаточно информации, чтобы найти причину или произвести ремонт центрального замка и сигнализации автомобиля. Со временем раздел будет дополняться полезной информацией по установке и настройке различных типов охранных систем.

Приветствую всех читателей блога, и сегодняшняя тема будет посвящена такому процессу, как замена электрического замка в задней двери на автомобиле.

Итак, начну с того, что еще около года тому назад появились первые проблемы с брелком штатной сигнализации на моей Калине.

Недавно на почту пришло письмо с предложением написать статью о некой доработке Лады Калины, благодаря чему дверь багажника можно открывать.

Данная статья была прислана мне на почту одним владельцем Калины, и я решил ее опубликовать, так как опыт решения подобной.

Пару дней назад на почту пришло письмо от читателя блога с вопросом о блоке дистанционного управления охранной сигнализацией. Решил написать.

Очень часто владельцы Калины интересуются местонахождением блока иммобилайзера (штатной противоугонной системы). И на самом деле найти его довольно не просто.

Для тех, у кого Калина находится на охране под штатной охранной системой, с привычным трех-кнопочным брелком, эта статья будет полезной.

Хотел бы поделиться одной довольно интересной и весьма неоднозначной темой по поводу возможности штатной сигнализации Лады Калины. Конечно, насчет скрытых.

Сейчас даже на самой дешевой версии в комплектации стандарт устанавливают центральный замок с дистанционным управлением. Хотя производитель и называет это.

Каждого автовладельца беспокоит безопасность и сохранность автомобиля. Особенно это актуально для тех, кто вынужден оставлять своего «железного коня» надолго в общественных местах, а также во дворах жилых домов. Желание обезопасить свое имущество вполне объяснимо, учитывая достаточно высокий уровень преступности. Современные автомобили выпускаются с системой безопасности прямо с конвейера. Чаще всего речь идёт о центральном замке.

Он очень удобен и практичен, поэтому остаётся вне конкуренции при выборе системы безопасности за небольшие деньги. С помощью данного устройства можно закрывать и открывать все двери, включая крышку багажника, в автоматическом режиме. Все это осуществляется как непосредственно поворотом ключа в замке, так и с пульта дистанционного управления.

Особенности штатного центрального замка

«АвтоВАЗ» даже на самые бюджетные комплектации Калины устанавливает с завода систему центрального замка с пультом ДУ. Однако для качественной защиты автомобиля от угона такой системы явно недостаточно. Управление ЦЗ Лада Калина осуществляется и из салона. На водительской двери рядом с блоком управления стеклоподъёмниками находится кнопка центрального замка. Ключ зажигания одновременно выполняет функцию пульта. На его пластиковой части находятся три кнопки, назначение которых следующее:

Отпирание. Одно нажатие – должен щелкнуть актуатор, и откроется дверь водителя, два нажатия – остальные.
Закрытие. Для закрытия всех дверей одновременно достаточно нажать кнопку один раз.
Открытие багажника. Имеется не во всех комплектациях, так как необходим актуатор замка багажника. Также можно установить электропривод самостоятельно.

В Калине предусмотрена и другая важная функция – блокировка дверей сзади, как её ещё называют – защита детей. Для ее активации нужно возле замка с внешней стороны повернуть с помощью ключа красную фишку вправо. После этого открытие задних дверей из салона не представляется возможным, так что дети не смогут случайно выпасть во время движения.

Функций противоугонной системы центральный замок не имеет, здесь нет датчиков удара. Всё, что может ЦЗ – это сигнализировать о несанкционированном открытии.

Сборник «народных советов»

Цепь питания контроллера ЦЗ защищает предохранитель F22. Данный элемент можно заменить либо просто отключить его и установить затем обратно;
Допустим, ток не поступает на актуатор одной двери. Тогда найдите контактную колодку, открыв дверь на 90 градусов. Чтобы нарушенный контакт был восстановлен, иногда достаточно отключить ответный разъём и подсоединить его снова;
Если даже брелок исправен, проверьте, закручен ли саморез до упора. Рекомендуется немного ослабить крепление, и тогда всё работает надёжно.

Приветствую!Решил добавить запись о подключении сигнализации к штатному центральному замку Калины 2, Гранты или Приоры. На примере старой доброй Starline A91, без всяких модулей и адаптеров)) Во время установки A91 на калину отца, возникла трудность с подключением к ЦЗ. А в нете почему-то информации очень мало по этому поводу.Итак, для подключения к ЦЗ, необходимо снять карту водительской двери. Здесь нужен пучек проводов от активатора. По схеме ниже — 2 и 7 это сила, обмотка мотора. А 1 и 4 сигнал с датчика положения. Нам будет нужен коричневый провод.

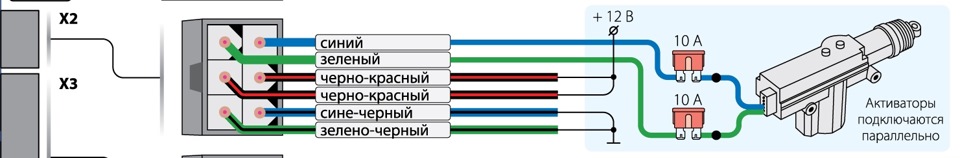

Теперь смотрим типовую схему подключения Starline A91

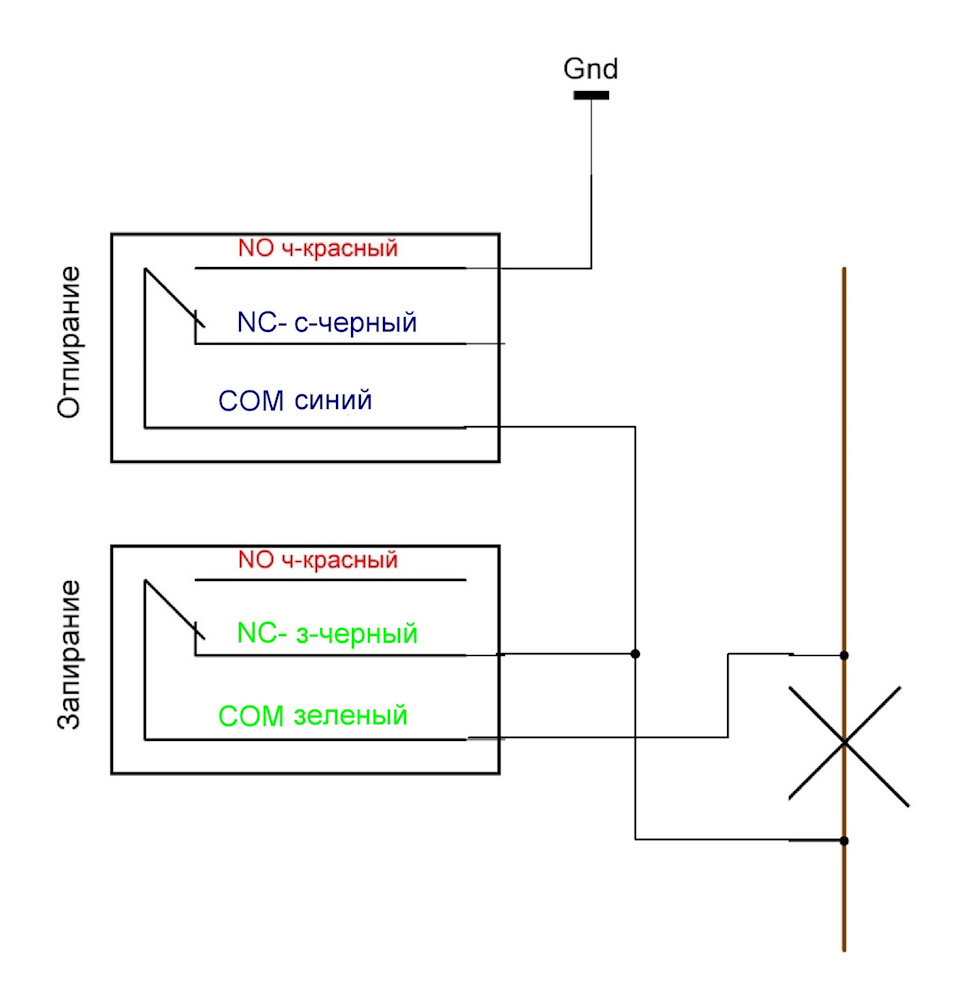

Здесь синий и сине-черный сигнал отпирания, а зеленый зелено-черный сигнал запирания.Теперь, для того чтобы двери закрылись нужно разорвать коричневый провод. Для открывания нужно соединить его и подать минус.По этому провода и разъема X2 нужно соединить следующим образом

Черно-красный сажаем на МАССУ. Программируем одновременное открывание дверей. Для этого на штатном пульте зажимаем кнопки Открыть и Закрыть, и включаем зажигание до сигнала (около 5 секунд)Вот и все. Теперь при таком подключение все штатные кнопки будут работать. Никакой доп. активатор ставить не надо.Так же не корректно подключаться к проводам 2 и 7 . В этом случаи у вас не будут работать кнопка ЦЗ на СУЭП.Единственна проблема тут в том, что придется тянуть в дверь 2 провода.

Теперь о засыпании шины, когда двери открываются только после второго нажатия кнопки открыть на брелке. Это происходит примерно после 10 минут бездействия шины.Для того чтобы двери открывались после первого нажатия, необходимо подать двойной импульс. Для этого в программируемых функциях Starline A91 выбираем Функцию №1 вариант 3

На автомобиле Lada Granta и Kalina в комплектациях Norma используется блок управления центральным замком (на Luxe комплектации вместо него ЦБКЭ). В случае его неисправности его меняют на новый. В этой статье рассказывается, где находится блок ЦЗ, за что он отвечает и как поменять его своими руками.
