Кран печки

Буханка HOWTO

Оглавление

Вперед Модернизация рулевой колонки

Став счастливым обладателем УАЗ-3909, помимо прочего озадачился я доработкой отопителя. И прежде всего — краника. Казалось бы — зачем? «Мотор в салоне», открыл капот, не вставая из-за руля, и закрутил-открутил сколько надо. Не надо на улицу выползать. Ан нет, не все так просто. В силу особенностей компоновки краник находится под колпаком на перегородке и достать его затруднительно. Плюс склонность к протечкам, несмотря на «дубовость» конструкции. Плюс горячий мотор. Неудобно, одним словом. Надо что-то делать.

Но что? Чем и как заменить штатный кран? Предложенные Уазбукой способы были отвергнуты либо по компоновочным соображениям, так как ориентированы на «козла», либо по эстетическим. В итоге от установки краника на ГБЦ я решил отказаться и врезать его в магистраль поближе к отопителю. Конечно, с точки зрения ремонтопригодности это не лучший вариант. Но ведь обходятся же «Волги» и прочие ихнемарки без краника на ГБЦ!

Куда и что врезать? Штатно шланги передней печки проложены в коробе воздуховода, то есть почти на улице — грязь, летящая в морду машине, влетает и туда. Стало быть, краник туда ставить нельзя — забьется грязью и перестанет работать. Защитный щиток — тоже не выход. Решил ставить внутри кабины. Перекладывать подающий шланг внутрь кабины почему-то не хотелось (хотя, возможно, и есть смысл). Тогда нужен угловой краник — один штуцер вывести в короб и надеть на него подающий шланг, а второй как-то соединить со штуцером радиатора.

Рассматривание многих краников во многих магазинах ни к чему не привело. Одно время я всерьез рассматривал возможность врезки в шланг где-нибудь в моторном отсеке электрического краника от лупоглазой «Газели». Но высокая цена (500р!), неизвестная надежность и сообщение в конференции от Бегемота 4х4 (о том, то это не кран, а клапан) заставили забыть о нем. Хотелось именно регулируемый кран. В итоге более-менее подходящим был признан краник от КамАЗа. Правда, на тот момент проблема краника отступила на задний план, и я его не купил.

Когда нужда в кранике нагло вернулась обратно, отправился в лабаз за камазовским. И тут я увидел ЭТО. Сие чудо продавалось как «Кран отопителя ГАЗ-3110 с тросиком», маркировка РКНУ.8120020-16, стоимость 175р. (86-й км МКАД, внешняя сторона, 7.08.2004). Вот как оно выглядит:

Кран отопителя ГАЗ-3110 с тросиком. Здесь он уже с новым кронштейном крепления; старый лежит справа.

Краник шиберного типа, силуминовое основание и пластмассовый корпус стянуты винтами М4. Его родной кронштейн крепления пришлось выбросить и сделать новый, который прикручен на место родного двумя винтами М4х30 с гайкой. В качестве шланга от краника к радиатору подошел S-образный шланг отопителя от BMW (735i E23 1982г/в, соединяет штуцер отопителя и вакуумный клапан), чуть подрезанный по месту. Можно подобрать что-то и от отечественной автотехники. На правой стороне короба по месту разметил отверстие под подводящий шланг, прорезал с учетом уплотнителя, по месту же просверлил отверстие под болт крепления. В ГБЦ вместо штатного краника ввернул штуцер помпы старого образца (угловой 45град.) — кстати, жуткий дефицит! Тросик пока еще никуда не присоединен, но открывать-закрывать краник стало гораздо удобнее даже без пассажира.

Установленный кран, вид справа

Вид спереди из короба

KOP 2004

P.S. Салонная печка в данный момент снята и ждет своей доработки.

Дополнения.

В процессе эксплуатации еще ни один пассажир не зацепил краник ногами. На сей счет были сомнения, и не только мои.

С наступлением осени салонную печку пришлось вернуть взад «как есть», для нее поставил такой же краник в моторном отсеке, но уже на отводящем шланге. Для привода использовал трос подсоса УАЗ-469, но промахнулся в чем-то: закрывает нормально и полностью, а вот открывает лишь чуть-чуть. Пока оставил в покое.

От краника на салонную печку решено отказаться вообще — летом я использую ее как дополнительную секцию основного радиатора и краник все равно постоянно открыт. В идеале, туда нужен электромагнитный клапан, например, описанный Кудесником. Снятие крана совместил с изготовлением другой печки — в штатной потек радиатор.

Схема системы отопления УАЗ Буханка

Воплощенная схема системы отопления УАЗ Буханка особое внимание обладателей этого автомобиля привлекает при модернизации салона машины. Ведь все автовладельцы понимают, что интерьер этого внедорожного авто по уровню комфорта очень далек до зарубежных аналогов, хотя данная модель рассчитана изначально на эксплуатацию спецслужбами, да и что можно ожидать за столь доступную цену

Возможные варианты тюнинга салона УАЗ Буханка

Как уже обозначено было, автомобиль УАЗ 452 создавался для соответствия высоким требованиям специализированного транспорта для МЧС, военных и медслужб. Правда, этот факт абсолютно не является констатацией того, что исполнение этого авто можно считать безукоризненным. Именно поэтому при реализации тюнинга интерьера Буханки модернизации подвергается не только система отопления, но и множество иных деталей и элементов.

Первым делом, при доработке внутреннего убранства УАЗ Буханка большинство автовладельцев производит замену стандартных жестких сидений более современными и мягкими аналогами, так как базовые сиденья могут душу вытрясти при передвижении, что особенно характерно для езды по бездорожью. Причем, некоторыми умельцами даже интегрируются кресла с обогревом и электроприводом, для чего корректируется имеющаяся схема подключения электрооборудования.

На следующем этапе внимание уделяется шумоизоляции салона УАЗ 452 и фиксации элементов приборной панели, правда, перед осуществлением крепежа элементов модернизируется система отопления Буханки, о чем будет речь вестись далее. В стилистическом плане может быть осуществлена отделка внутреннего убранства кожей, декорирование приборной панели деревянными вставками или же деталями «под дерево»

Нередко в салоне УАЗ Буханка появляются разнообразные дополнительные аксессуары, включая полочки, бардачки и пепельницы. Часто заменяется рулевое колесо современным импортным аналогом с наличием мягкой обивки из кожи или иного материала.

Конечно же, существуют и иные варианты доработки интерьера этого авто, что зависит от фантазии автовладельца, однако одним из ключевых аспектов тюнинга салона выступает все-таки модернизируемая схема отопительной системы Буханки, так как штатный отопитель со своими непосредственными обязанностями просто не справляется.

Как система отопления Буханки может быть модернизирована

Когда дорабатывается схема системы отопления УАЗ Буханка, нужно в обязательном порядке учитывать следующие аспекты.

Радиатор отопителя располагаться должен ниже уровня охлаждающей жидкости, присутствующей в системе охлаждения, чтобы данная субстанция через него более эффективно прокачивалась и всегда в нем присутствовала. Для этого можно сделать систему охлаждения замкнутой, интегрировав атмосферный клапан в крышке расширительного бачка. При этом в последнем уровень охлаждающей жидкости должен быть всегда выше установленного радиатора отопителя.

Нагнетать воздух необходимо менее шумным центробежным вентилятором, который должен располагаться по ходу воздушного потока до радиатора. Таким подходом будет дополнительно снижен уровень шума.

Через радиатор воздушный поток проходить должен исключительно за счет давления, формируемого вентилятором, а не посредством кинетической энергии. При этом сопло вентилятора дуть не должно напрямую в радиаторной соты, так как воздух проходить будет неравномерно через радиатор.

Температура нагнетаемого воздуха должна регулироваться заслонкой, смешивающей холодный и горячий воздушные потоки, а не краном. При использовании крана температура будет сильно зависеть от режима функциональности силового агрегата, а заслонкой можно регулировать соотношение обоих потоков воздуха.

Демонтаж и замена краника печки УАЗ

Вряд ли даже среди опытных работников автосервиса вы найдёте специалиста, который смог бы утверждать, что знает, как выполнить любой вид ремонта на любой модели транспортного средства. Но если говорить об автовладельцах, в ведении которых находится всего одна конкретная машина, то десятки лет бессменной эксплуатации, пожалуй, заставят их изучить все узлы и агрегаты своего четырёхколёсного друга в совершенстве. Но как быть тем, у кого нет такого значительного опыта? Для них каждая новая операция – это шаг в неизвестность, положительный или отрицательный. Наш ресурс – попытка минимизировать исходы с негативным сценарием. Мы хотим, чтобы ремонт выполнялся правильно, и с технической точки зрения, и по соображениям безопасности.

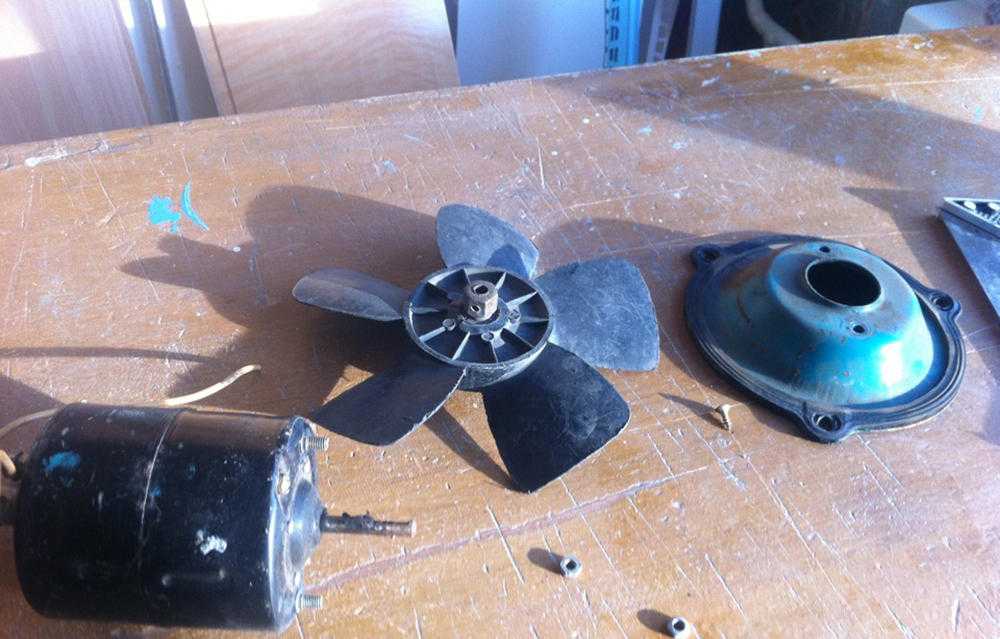

Электромоторчик печки

Когда печка перестаёт работать вовсе, но предохранители целые и проводка находится в отличном состоянии, наверняка причина будет крыться в вышедшем из строя электровентиляторе отопителя UAZ Hunter. Снимать его потребуется через салон со стороны ног переднего пассажира. Ничего сложного в такой процедуре нет, поскольку инженеры UAZ не стали слишком далеко прятать электровентилятор. Вся задача по снятию и замене электромоторчика отопителя на Hunter сводится к выполнению следующих процедур:

Отключите минус от своей аккумуляторной батареи, чтобы не работать под напряжением. Это крайне опасно и нежелательно,
Снимите крышку отопителя и проверните крыльчатку на электродвигателе вентилятора таким образом, чтобы открылся доступ к крепёжному винту,
Открутите этот винт,
Далее отключите колодку с проводами электровентилятор печки вашего внедорожника,
С помощью ключа на 10 нужно будет также открутить болт, который удерживает кронштейн жгута проводки,
Открутите ещё 2 болта, предназначенные для фиксации электромоторчика на корпусе печного оборудования,
Теперь можно снять сам электромотор,
Открутите пару гаек шпилек, снимите с моторчика шайбу крепления.

В некоторых случаях можно рассчитывать на то, что мелкий ремонт позволит возобновить работоспособность старого электровентилятора. Но это помогает не всегда и не во всех ситуациях. Если моторчик сильно изношен, щётки стёрлись или есть повреждения корпуса, пытаться отремонтировать устройство бессмысленно. Намного правильнее будет установить новый моторчик и собрать узел в обратной последовательности. Не забудьте проверить состояние самой крыльчатки. Иногда приходится менять и её из-за повреждений и дефектов. Действуйте исходя из конкретной ситуации.

Вентилятор отопителя

В печки замена вентилятора производится в редких случаях, например если работа происходит с увеличенной нагрузкой, или в случае попадания влаги на детали, а также когда невозможно произвести ремонт. Заменить его не составляет труда, сложность может возникнуть во время снятия передней консоли.

Вентилятор и мотор печки УАЗ Патриот меняется следующим образом:

Снимается консоль;
Извлекается вентилятор;
Меняется в комплексе вентилятор с моторчиком;
Сборка.

Замена вентилятора

Дальше,чтобы добраться до вентилятора необходимо снять бардачек. Он снимается очень легко, достаточно снизу внутри бардачка снять с каждой стороны два фиксатора и бардачек снимается. После снятия бардачка мы сразу увидим моторчик, который крутит вентилятор.

Ну чтобы добраться до моторчика надо открутить пластмассовую рамку, на которую крепится бардачек. При наступлении холодов в салоне УАЗ Патриот недостаточно тепло, давайте разберем чем это вызвано.

Замена термостата

Следующая причина, клинет термостат-это распространенная проблема в УАЗах, при прогреве машины за 10 минут салон не нагревается. Соответственно термостат надо менять и заодно промываем систему охлаждения двигателя. Тем более по мнению многих экспертов в машины, которые идут с завода заливают жидкости очень низкого качества. Промывать лучше жидкостью фирмы FELIX, красного цвета. Стоит недорого заливается непосредственно в воду. При прохождении всех процедур, мы мерим температуру из дифлектора горячего воздуха, можно обычным банным градусником. Разница между замерами до и после составляет 15 градусов.

Вентилятор и мотор печки УАЗ Патриот меняется следующим образом:

Снимается консоль;
Извлекается вентилятор;
Меняется в комплексе вентилятор с моторчиком;
Сборка.

Замена салонного фильтра

Для устранения этого начали с замены салонного фильтра. После замены фильтра увеличился поток воздуха, подаваемый в салон через вентилятор. Но при сильной отрицательной температуре, этого оказалось не достаточно. Как мы знаем нашему УАЗ Патриот постоянно не хватает циркуляции воздуха, чтобы это устранить под капотом удалили мембрану, которая мешала проходу воздуха.

Конструкция:

Отопитель включает в себя следующие элементы:

Радиатор.
Вентилятор.
Специальное устройство для распределения воздуха.

Существует два основных рабочих режима:

При поступлении свежего воздуха.
При рециркуляции потоков.

Второй режим подразумевает повышенную температуру в салоне. Для этого надо закрыть воздухозаборник, а потом открыть заслонку. При первом режиме действия производятся в обратном порядке.

Управляет всей системой специальный блок. Для регулировки служит кран. Быстрее прогреть салон позволяет новая конструкция, построенная на увеличенной циркуляции потоков и применении жидкости в радиаторе.

Важно помнить об обдуве стёкол. В противном случае это приведёт к их обледенению и ли запотеванию

Водитель и пассажиры будут чувствовать дискомфорт.

Проблемы с радиатором

Если всё вышеперечисленное не помогло, или в салоне наблюдается подтёки с устойчивым запахом охлаждающей жидкости, поможет замена радиатора отопителя. Процедура эта трудоёмкая и потребует от вас опыта в подобных работах, поскольку заменить радиатор печки получится, только сняв среднюю консоль и бардачки со стороны пассажира. А блок отопитель – кондиционер считается неразборным, но кого это останавливает?

Есть ещё вариант с промывкой радиатора, устранить течь он не поможет, а вот убрать мелкие засоры вполне возможно. Для этого нужно:

слить охлаждающую жидкость;
отсоединить патрубки входа и выхода с радиатора и слить остатки охлаждайки в заранее приготовленную тару;
далее, надеваем шланг подачи охлаждающей жидкости обратно, кусок шланга надеваем на «обратку» и кладём в ёмкости с промывочной жидкостью, туда же погружаем шланг забора жидкости в систему охлаждения;
заполняем всю систему охлаждения промывкой, хорошо удалив при этом весь воздух из системы;
заводим двигатель и наблюдаем за тем, как очищается наша система.

Данный способ малоэффективен для сильных засоров, грязь настолько забивается, что промывка проходит мимо, вымывая лишь незначительные части.

Чтобы извлечь радиатор из блока отопителя, необходимо снять весь блок, поскольку радиатор встроен в него. Начнём:

клемму с аккумулятора лучше снимать, чтобы не спалить чего-нибудь;
снятие переднего пассажирского кресла необязательно, но значительно облегчит дальнейшую работу;
слить ОЖ в чистую тару, объём жидкости в системе примерно 10 литров;
открутить и снять нижнюю часть панели, так же поступить со средней частью и подлокотником;
далее следует разборка соединений воздуховодов: от вентиляторов до блока отопитель – кондиционер;
затем аккуратно выковыриваем сам радиатор с таким учётом, что нам потом это место нужно будет заклеивать;
приобретаем радиатор отопителя УАЗ Патриот, какой лучше – решать вам, можно взять делфи, или подобрать что-нибудь от ВАЗа, главное, чтобы подошёл по размеру (645*438), и вставляем на место старого;
далее, необходимо всё собрать и проклеить. Лучше всего для этого подойдёт эпоксидная смола вместе со стеклотканью, но можно использовать и другие клеи, не подверженные влиянию повышенных температур. Проклеить необходимо всё качественно, в противном случае будет утечка воздуха и не будет эффективного отопления;
все резиновые патрубки желательно заменить силиконовыми, а в местах соединения нанести герметик. Проверить дренажное отверстие и трубку, они не должны быть забитыми, и дренаж должен беспрепятственно проходить, не застаиваясь. Необходимо заменить колечки на железных патрубках, которые крепятся непосредственно к самому радиатору, всё – теперь печка, как новая;
далее, не собирая панель, заливаем ОЖ, накидываем клеммы, заводим автомобиль. Внимательно, лучше с дополнительным освещением, проверяем все узлы соединений и устраняем все подтёки, если такие имеются;
собираем панель в обратном порядке и устанавливаем сиденье на место.

Теперь подробности проведения вам известны, и перед тем как снять радиатор отопителя на УАЗ «Патриот» 3163, следует определиться: заниматься этим самому или доверить такую процедуру профессионалам. Мы рассказали о том, как это сделать в «гаражных» условиях, не имея большого количества инструмента. Но не стоит пренебрегать утечкой охлаждающей жидкости, это может привести к перегреву двигателя и выходу его из строя.

Как исправить проблему с печкой на УАЗ Патриот

Сначала нужно определить проблему, а затем начинать ремонт отопителя.

Это такие обстоятельства:

дует холодный воздух вместо тёплого воздуха;
нет тепла возле печи; тепло не приходит от печи при стоящем автомобиле;
не регулируется подача тёплого или холодного воздуха.

Исправляем проблему с печкой

Водитель может просто почистить и помыть радиатор, но не факт, что система отопления машины будет после этого нормально работать. Велика вероятность, что засорённый радиатор придётся заменить. Сломанный термостат только можно заменить на новое подобное устройство. Водяной насос тоже при поломке подлежит замене. Неработающий регулятор подачи воздуха также нужно заменить.
При выявлении отслоения трубок в регуляторе необходимо их соединения загерметизировать. Соединения трубок можно усилить герметизирующим кремом.
Когда из печки дует холодный воздух, необходимо выполнить следующие виды проверок: герметичность патрубков; уровень незамерзающей жидкости в баке; состояние термостата; работа водяного насоса; состояние регулятора.
Чтобы поправить патрубки, когда выявлена утечка антифриза из них, нужно выполнить следующие действия: открыть расширительный бак, проверить уровень антифриза, завести двигатель, разогнать мотор до скорости вращения 2000-3000 оборотов в минуту; затем остановить двигатель.
Если не хватает уровня антифриза, то доливать его нужно постепенно, периодически проверяя работу машины кратковременными пусками двигателя.
Для распознавания и устранения поломки термостата нужно запустить двигатель сначала на низких, потом на высоких оборотах. Слабый поток тёплого воздуха при этом наблюдается на низких оборотах. И холодный поток воздуха наблюдается при высокой скорости вращения двигателя. Прежде чем заменить термостат, нужно из системы полностью вылить антифриз.

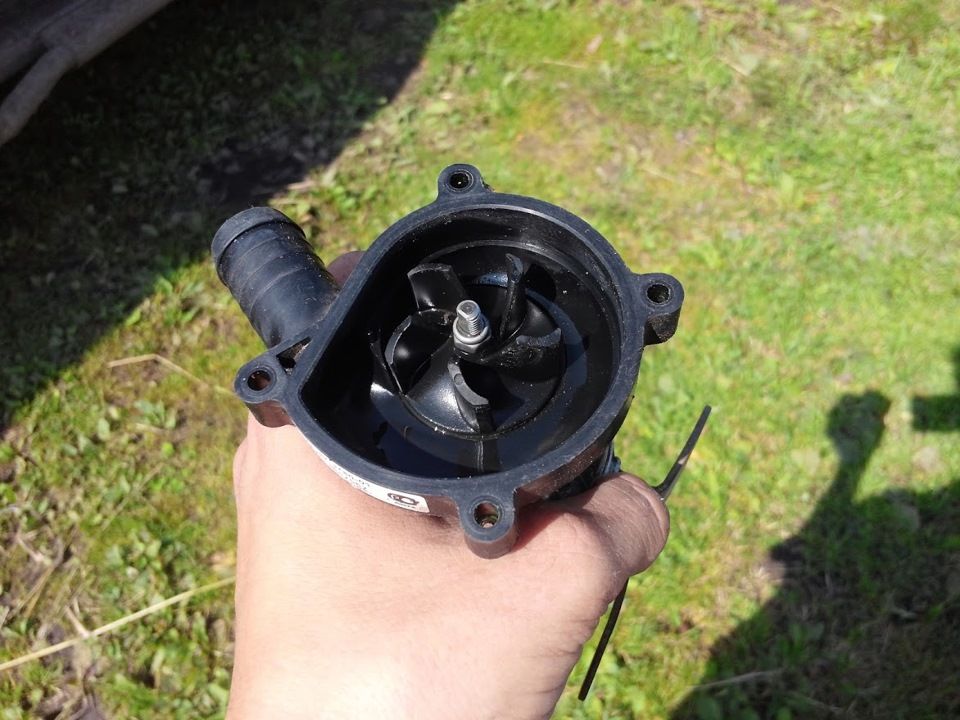

Неисправный водяной насос приводит к тому, что при низкой скорости вращения дует холодный воздух. И не обеспечивается необходимое давление охлаждающей жидкости в системе. Водяной насос подлежит только замене при поломке.
Если не регулируется подача воздуха переключением, значит поломан регулятор, который нужно заменить.
Для проведения ремонтных работ в автомобиле, хозяин может обратиться к профессиональным сотрудникам СТО. Можно самому попробовать разобраться с конструкции автомобиля, желательно по знаниям от учёбы в автошколе и с помощью старшего наставника

Важно успеть отремонтировать печку в машине до прихода новой зимы.
Если требуется помыть печку в автомобиле, то её можно осуществить без разборки системы отопителя. Можно при этом вымыть мелкий мусор из системы

Промывку печи можно начинать при малых дефектах работы отопителя, чтобы не доводить работу системы охлаждения до её полной остановки. Необходимо прикрепить водяную помпу с помощью штуцеров, которые находятся на щитке двигателя, для этого применяется шланг для слива воды. Нужно налить в ведро обычный воды, и промывать контур системы с помощью насоса. При этом нужно наблюдать за прозрачностью вытекающие из шланга жидкости. Для улучшения помывки системы можно применить водный раствор с моющим средством. По окончании процесса необходимо перегнать через системы горячий водный раствор лимонной кислоты. Затем нужно систему вновь промыть обычной водой. По завершении промывки системы в бак нужно залить антифриз.
Если в системе отопителя превышен предельный уровень тока в 25 ампер, то перегорит печной предохранитель, и работа почки будет остановлена этой зашитой. Избыточный ток в системе может привести к пожару в машине, этот предохранитель служит защитой машины от электрического перегрева. После срабатывания предохранителя его стоит заменить на новый экземпляр устройства.
Вентилятор, встроенный в печку, заменяется редко, когда ремонт отопительного контура нецелесообразен. Чтобы поменять вентилятор, нужно выполнить следующие шаги: отсоединить консоль, отключить разъём питания, извлечь вентилятор, поставить новый вентилятор, все детали затем нужно поставить на исходные места. Исходный вентилятор при этом извлекается в сборном виде. Затем нужно проверить корректность работы печи при пуске двигателя.

Вывод: после каждого этапа ремонтных работ в контуре отопителя нужно проверить работу машины при заведённом двигателе. Если всё выполнено правильно, то печка уаз патриот выпустит мощный поток тёплого воздуха. Это поможет растопить лёд на окнах автомобиля зимой.

Замена оборудования

Если вы решили самостоятельно заменить отопитель, следует предварительно познакомиться со схемой печки УАЗ Буханки для подключения электрической составляющей. Монтировать само оборудование, закрепив его в условном подкапотном пространстве, расположенном внутри машины, не сложно. Но и тут следует придерживаться определённых правил и рекомендаций. Процесс будет рассмотреть на примере использования оборудования НАМИ, который отличается лучшей производительностью, а также может похвастаться наличием салонного фильтра, чего в штатном отопителе Буханки нет.

Первым делом из системы нужно слить антифриз, а также отключить всю имеющуюся проводку. Чтобы было проще осуществлять обратную сборку и подключение, все свои шаги можно записывать или маркировать провода, патрубки и шланги;
От щитка требуется отсоединить консоль, затем убрать отопительный узел, снять лючок воздухозаборника, удалить уплотнитель и тщательно прочистить все имеющиеся открывшиеся выемки;
Сделайте замеры под воздушный фильтр, приложив его корпус к поверхности. Далее выполните несколько крепёжных отверстий. Только не используйте сверло диаметром больше 3,2 миллиметров;
На место установки нанесите слой качественного автомобильного универсального герметика, который устойчив к влаге и резким температурным перепадам. Слой делайте достаточно большой. Установите корпус фильтра и зафиксируйте его. Сам фильтр уже можно вставить в своё посадочное гнездо;
В салон монтируется новый отопитель. Фиксируется он с помощью шпилек, гаек и болтом М6. Закрепите всё максимально надёжно;
Затем устанавливается консоль, на саморезах монтируется вся конструкция;
Потом можно приступать к подключению тяги управления и её фиксации;
Подключите все патрубки, по которым проходит антифриз. Для надёжности их рекомендуется стянуть хомутами;
Не забудьте о каналах, которые позволяют обдувать стёкла, избегая их запотевания в процессе эксплуатации автомобиля в условиях повышенной влажности или осадков. Обдув стёкол должен быть на каждой машине. Будь то Мерседес последнего поколения или старая добрая Буханочка производства УАЗ;
Завершается установка подключением электрической составляющей. Здесь есть своя схема соединения, которую стоит рассмотреть отдельно.

В действительности нет ничего особо сложного в том, чтобы на Буханке поменять штатную отопительную систему, и установить на место старой печки более эффективное и производительное оборудование.

Электрическая схема подключения

Система не сможет работать и отапливать вашу Буханку, если не получит питание. Для подключения существует особая схема. Действуя последовательно и аккуратно, вы сумеете без посторонней помощи запитать новую печку и насладиться эффективной работой отопителя.

Для начала выберите место для размещения массы. За массу отвечает чёрный провод. Фиксируется она на любой удобной для вас металлической поверхности. Лучше всего делать массу на кузове;
Следующим идёт плюсовой провод. При его подключении предварительно отключите минус с аккумуляторной батареи, чтобы машина не находилась под напряжением в процессе выполнения работ;
Плюс рекомендуется заключить в гофрированную оболочку. Затем провод протягивается к предохранительному блоку, то есть к колодке на Буханке;
Учтите, на автомобиле в его колодке есть 4 предохранителя. Последний, то есть четвёртый, находится под напряжением постоянно. Подключаться следует к любому из первых трёх. Только делайте подключение сверху, перед штатным предохранителем в колодке;
В принципе на этом подключение электросхемы можно считать завершённым. Обязательно предварительно проверьте работоспособность печного оборудования.

Можно с уверенностью говорить о том, что используемая на автомобилях УАЗ Буханка отопительная система имеет достаточно простую конструкцию и схему. Потому у бывалых автомобилистов, привыкших заниматься обслуживанием, ремонтом и некоторыми доработками своими руками, никаких проблем с пониманием отопителя Буханки возникнуть не должно

Но крайне важно постоянно следить за её работоспособность, проводить профилактические мероприятия, контролировать состояние и количество жидкости охлаждения. Особенно внимательно наблюдайте за наиболее слабыми местами печки

К ним сами владельцы Буханок относят штатные краники. Кран часто закисает, заклинивает и даёт течь. Связано это с длительным простоем краника, который водители попросту забывают периодически открывать сугубо с профилактической целью.

Характерные неисправности

Для печки, используемой в системе отопления автомобиля УАЗ Буханка, характерно несколько поломок, с которыми приходится частенько сталкиваться владельцам. Результатом неисправностей становится отказ печного оборудования, то есть печка перестаёт выполнять возложенные неё функции. Прекращается обогрев, что приводит к соответствующим неприятным ситуациям в зимний период эксплуатации Буханки. Можно выделить несколько основных причин, почему может не греть печка на Буханке:

в каналах, предназначенных для прохождения потоков подогретого или ещё холодного воздуха появились повреждения;
произошла утечка антифриза;
вышел из строя кран печки;
загрязнилась система, что провоцирует снижение температуры при обогреве салона;
образовалась течь в кранике отопителя;
перегорел клапан, предназначенный для двигателя системы отопления Буханки.

Если система полностью вышла из строя, ремонтировать её не всегда рационально и финансово целесообразно. Когда печка Буханки прослужила долгое время, и при этом работает откровенно плохо, наиболее правильным решением станет её полная замена.

Система охлаждения и отопления УАЗ вагонной компоновки с двигателями ЗМЗ-4091 Евро-3 и ЗМЗ-40911 Евро-4.

Система охлаждения и отопления автомобилей вагонной компоновки УАЗ-374195, УАЗ-396295, УАЗ-396255, УАЗ-390995, УАЗ-390945, УАЗ-220695, УАЗ-330395, УАЗ-330365, с инжекторными двигателями ЗМЗ-4091 Евро-3 и ЗМЗ-40911 Евро-4, жидкостная, закрытая, с принудительной циркуляцией охлаждающей жидкости.

Система охлаждения автомобилей вагонной компоновки УАЗ-374195, УАЗ-396295, УАЗ-396255, УАЗ-390995, УАЗ-390945, УАЗ-220695, УАЗ-330395, УАЗ-330365 включает в себя :

— Каналы для прохода охлаждающей жидкости в головке блока цилиндров . — Межцилиндровые каналы для прохода охлаждающей жидкости в блоке цилиндров. — Радиатор системы охлаждения. — Водяной насос. — Вентилятор системы охлаждения. — Гидромуфту привода вентилятора системы охлаждения. — Расширительный бачок. — Двухклапанный термостат.

— Датчик указателя температуры охлаждающей жидкости.

— Датчик температуры охлаждающей жидкости блока управления двигателем. — Сливную пробку радиатора. — Сливной кран или пробку блока цилиндров. — Шланги подогрева дроссельного устройства.

— Соединительные патрубки и шланги.

Кран отопителя

Также причиной плохой работы печки на Hunter может оказаться неисправный, сломанный или заклинивший печной кран. Автовладельцу не обязательно обращаться в автосервис, поскольку снять, проверить и при необходимости заменить краник печки можно своими руками. Для этого нужна плоская и крестообразная отвёртка и гаечный ключ на 10.

Для начала отключите минусовую клемму на АКБ и слейте их системы охлаждения всю жидкость,
На кране отопителя находятся два шланга отвода и подвода жидкости охлаждения. Для их снятия сначала нужно ослабить хомуты, а затем демонтировать сами шланги,
Также ослабьте затяжку хомутов, которые крепят подходящие и отводящие шланги ОЖ к радиатору печки. Снимите с патрубков эти шланги,
Открутите пару гаек шпилек, которые фиксируют на кузове кран печки,
Теперь можно демонтировать непосредственно сам печной краник,
На нём есть пара хомутов крепления шлангов,
Снимите шланги,
Уберите с краника прокладку-уплотнитель,
Проверьте герметичность и целостность крана. Если он неисправен и непригоден к дальнейшей эксплуатации, купите аналогичный новый элемент,
Замените прокладку краника печки,
Соберите узел, действия в обратной последовательности.

Теперь можете проверять, изменилось ли что-то в работе печного оборудования на вашем UAZ Hunter. Если печка теперь функционирует и эффективно прогревает салон, вам удалось найти причину и самостоятельно её устранить.
