Подробно о глазке-индикаторе заряда аккумулятора

Аккумулятор заряжен, а в глазке не видно зеленого цвета

Аккумуляторы, оборудАккумуляторы, оборудованные глазком, позволяют быстро оценить состояние зарядаованные глазком, позволяют быстро оценить состояние заряда

Такая ситуация случается. АКБ долго стоит на зарядке, но в глазке не видно зеленого поплавка. В чем причина:

  • зеленый шарик попросту застрял в патрубке и не может подняться. Решается легкой тряской батареи;
  • в конструкции аккумулятора есть пластины, и они имеют свойство портиться. Мусор от них и мешает устройству отображать точные данные;
  • АКБ испорчен.

Аккумуляторы, оборудованные глазком, позволяют быстро оценить состояние заряда. Но, по мнению многих автолюбителей, это ненадежный метод, поэтому выбирают привычный способ проверить напряжение – нагрузочной вилкой.

Разрядившаяся в самый неподходящий момент аккумуляторная батарея автомобиля мало кого способна обрадовать, разве что тех, кто хотел остаться дома.

Чтобы в будущем не быть свидетелем таких «сюрпризов», многие автовладельцы устанавливают индикаторы, которые бывают нескольких видов. Но не стоит забывать и про привычный способ проверки степени заряда – вольтметром.

Руководство по изготовлению устройства в домашних условиях

Самым простым и дешевым вариантом является ИН, изготовленный своими руками. Его назначение – контролировать, как работает напряжения в бортовой сети в пределах 6-14В.

Для схемы понадобятся следующие детали:

У светодиодов с помощью тестера нужно определить и проверить выводы, чтобы они соответствовали цвету. Собирается прибор согласно схеме.

Компоненты примеряют на плату и вырезают ее соответствующих размеров. Желательно компоновать комплектующие так, чтобы они занимали поменьше места.

По изготовленному устройству нельзя определить конкретные значения напряжения батареи, можно лишь ориентироваться в каких пределах оно находится:

Индикатор напряжения аккумулятора можно устанавливать в любом месте салона. Удобнее всего размещать его в нижней части рулевой колонки: светодиоды будут хорошо видны, и не будут мешать управлению. Кроме того, прибор легко будет подключить к замку зажигания. После установки водитель сможет всегда знать, насколько заряжена батарея его автомобиля и заряжать свой аккумулятор в случае необходимости.

Цена вопроса

Если покупать готовый индикатор зарядки АКБ, то возможны варианты, представленные ниже.

Совсем недавно появился под капотом новый аккумулятор Forse. И вот первое приключение. Глазок на аккумуляторе сегодня заметил черный. Просто черный. Никакого цвета нет. Стартер при этом крутит нормально. Никаких разрядов не было.

Притаскал зарядное. Позаряжался он минут 30, и зарядка написала что заряжен. А глазок по прежнему черный.

Поизучал в интернете устройство этих глазков. Примитивный ареометр. А не зеленеет, скорее всего, потому что шарик внутри застрял/прилип.

В скором времени постараюсь заехать в магазин где его брал. Гарантия есть. Посмотрим что они скажут.

Ну думаю, они его проверят вилкой, скажут что ок. После снимут, и потрясут немного. Чтоб шарик всплыл. На том всё и закончится. Сам трясти не буду. Это их работа. Пускай занимаются. А вдруг и правда заводской дефект?

Зимой он может глючить, быть зеленым при разряженном аккумуляторе. Но не наоборот. А у меня черный. —————————————————- Проблема исчезла сама, так же как и появилась. После поездки по городу, видимо от тряски, зеленый шарик сам всплыл. И показался в глазке. Ничего ему не делал. Стоит запомнить, что такое возможно. И это нормально. Ничего страшного. Можно самому пошатать аккумулятор, или посмотреть через день или два после поездки и тряски. Бывает, шарик внутри может прилипнуть.

Руководство по изготовлению устройства в домашних условиях

Самым простым и дешевым вариантом является ИН, изготовленный своими руками. Его назначение – контролировать, как работает напряжения в бортовой сети в пределах 6-14В.

Для схемы понадобятся следующие детали:

  • печатная плата;
  • резисторы: 2 сопротивлением 1 кОМ, 1 сопротивлением 2 кОм и 3 сопротивлением 220 Ом;
  • транзисторы: ВС547 — 1 и ВС557 — 1;
  • стабилитроны: один на 9,1 В, один на 10 В;
  • светодиодные лампочки (RGB): красный, синий, зеленый.

У светодиодов с помощью тестера нужно определить и проверить выводы, чтобы они соответствовали цвету. Собирается прибор согласно схеме.

Компоненты примеряют на плату и вырезают ее соответствующих размеров. Желательно компоновать комплектующие так, чтобы они занимали поменьше места.

По изготовленному устройству нельзя определить конкретные значения напряжения батареи, можно лишь ориентироваться в каких пределах оно находится:

  • красный горит, если напряжение от 6 до 11 В;
  • синий соответствует напряжению от 11 до 13 В;
  • зеленый означает полную зарядку, то есть напряжение превышает 13 В.

Индикатор напряжения аккумулятора можно устанавливать в любом месте салона. Удобнее всего размещать его в нижней части рулевой колонки: светодиоды будут хорошо видны, и не будут мешать управлению. Кроме того, прибор легко будет подключить к замку зажигания. После установки водитель сможет всегда знать, насколько заряжена батарея его автомобиля и заряжать свой аккумулятор в случае необходимости.

Цена вопроса

Если покупать готовый индикатор зарядки АКБ, то возможны варианты, представленные ниже.

Совсем недавно появился под капотом новый аккумулятор Forse. И вот первое приключение. Глазок на аккумуляторе сегодня заметил черный. Просто черный. Никакого цвета нет. Стартер при этом крутит нормально. Никаких разрядов не было.

Притаскал зарядное. Позаряжался он минут 30, и зарядка написала что заряжен. А глазок по прежнему черный.

Поизучал в интернете устройство этих глазков. Примитивный ареометр. А не зеленеет, скорее всего, потому что шарик внутри застрял/прилип.

В скором времени постараюсь заехать в магазин где его брал. Гарантия есть. Посмотрим что они скажут.

Ну думаю, они его проверят вилкой, скажут что ок. После снимут, и потрясут немного. Чтоб шарик всплыл. На том всё и закончится. Сам трясти не буду. Это их работа. Пускай занимаются. А вдруг и правда заводской дефект?

Зимой он может глючить, быть зеленым при разряженном аккумуляторе. Но не наоборот. А у меня черный. —————————————————- Проблема исчезла сама, так же как и появилась. После поездки по городу, видимо от тряски, зеленый шарик сам всплыл. И показался в глазке. Ничего ему не делал. Стоит запомнить, что такое возможно. И это нормально. Ничего страшного. Можно самому пошатать аккумулятор, или посмотреть через день или два после поездки и тряски. Бывает, шарик внутри может прилипнуть.

Показания индикаторов батареи на ноутбуках разных производителей

На многих ноутбуках Asus устанавливается двухцветный индикатор зарядки аккумулятора. Он может находиться в следующих состояниях:

  • зелёный. Заряд батареи составляет 95─100%. Ноутбук работает от электросети;
  • оранжевый. Ноутбук работает от сети, а уровень заряда меньше 95%;
  • оранжевый мигает. Ноутбук работает от аккумулятора. Уровень заряда меньше 10%;
  • выключен. Ноутбук работает от АКБ, уровень заряда 10─100%.

У ноутбуков Acer лампочка АКБ в основном имеет два состояния:

  • жёлтый цвет. При заряде аккумулятора;
  • зелёный цвет. При питании от электрической сети.

У ноутбуков Dell индикатор заряда батареи работает следующим образом.

При питании от сети:

  • горит зелёный. АКБ заряжается;
  • мигает зелёный. Заряд батареи практически полный;
  • выключен. Отключён от внешнего питания или полностью заряжен.

При питании от аккумулятора:

  • не горит. Заряд АКБ в норме;
  • мигает оранжевый. Заряд аккумулятора ниже нормы;
  • горит оранжевый. Заряд АКБ критически низкий.

На большинстве ноутбуков Sony производитель делает следующую индикацию:

  • горит оранжевый. Идёт зарядка аккумулятора;
  • мигает зелёный. Заканчивается зарядка в обычном режиме;
  • мигает оранжевый. Заканчивается зарядка батареи в спящем режиме;
  • быстрое мигание оранжевым. Отказ аккумуляторной батареи или её неправильная установка.

Lenovo

У ноутбуков Lenovo все достаточно просто:

  • индикатор выключен. Батарея имеет нормальный уровень заряда (10─100%);
  • горит оранжевым. Аккумулятор требуется зарядить.

Toshiba

У Toshiba индикация состояния аккумулятора следующая:

  • горит белый. АКБ полностью заряжена;
  • горит янтарный. Батарея заряжается;
  • мигает янтарный. Аккумулятор разряжен.

Samsung

  • горит зелёный. Батарея полностью заряжена;
  • горит жёлтый. Идёт процесс зарядки аккумулятора;
  • мигание. АКБ неисправна.

В случае HP трудно сказать что-то определённое, поскольку индикатор батареи устанавливается на ограниченное число моделей. В руководствах по эксплуатации многих моделей HP есть рекомендация ориентироваться на значок аккумулятора Windows на панели задач. По нему рекомендуется определять, когда АКБ требуется зарядка. Также для этих целей можно использовать утилиту HP Support Assistant. Дополнительно можете прочитать о программах для калибровки батареи ноутбука.

На ноутбуке Asus есть еще режим: переменное мигание красного и зеленого. Что это значит 100% не уверен.

может быть зеленый показывает, что работает от сети, а красный это активность винчестера?

У меня такая же проблема с Asus X751L: мигает с чередованием оранжевого и зеленого, только возраст ноутбука 3,5 года. При этом как бы заряд батареи не уменьшается (на панели уже 2-3 дня заряд — 95%)

Здравствуйте, Богдан! Огромное спасибо за статью, очень всё информативно и просто изложено. У меня такая проблема, может вы мне подскажете что делать: Ноутбук Asus U30J, не корректно делала — практически постоянно подключен был к питанию от сети, даже когда батарея была заряжена на 100% (зная, что это портит аккумулятор, но вот так вот уж делала). Так вот у меня на днях просто выключился компьютер. Потом включила его и смотрю, что индикатор аккумулятора не горит, а иконка на панели задач гласит о том, что аккумулятор подсоединён, но не заряжается. Я вынула шнур зарядки и вставила обратно, включилась зарядка, но отключилась через секунд 10. Вообщем проблема в том, что то заряжает (может и по 10-20 минут заряжать и дольше), то отключается. При чём я так поняла, что доходит до определённого уровня заряд (меньше 100% разумеется) и перестаёт заряжаться. И этот определённый уровень заряда не одно и тоже число, каждый раз новое, вчера до 83 доходило, сегодня 75 было, вот сейчас как раз жду что будет (на данный момент 72% и пока заряжается). Подскажите что это может быть и стоит ли заменить аккумулятор? или реально как-то исправить это другим путём? Я уже отключала ноутбук от сети и выключала его, аккумулятор вытаскивала и держала кнопку включения ноутбука 30 сек (читала что так можно сбросить вроде какие-то настройки аккумулятора). Не знаю что и как. Не хочу пока нести в сервисный центр, вернее нет такой возможности, очень нужен ноутбук для работы. Заранее спасибо за совет.

Почему на аккумуляторе не горит индикатор заряда?

Вопрос покажется странным — ведь ничто нигде не горит, но, задавая его, люди имеют в виду отсутствие реагирование агрегата на заряд-разряд. Мы уже знаем конструкцию встроенных ареометров и можем ответить на этот вопрос. Тут есть два варианта:

  1. Уровень электролита в ячейке (банке) слишком низок: заряжай не заряжай — ничего в показаниях прибора не изменится.
  2. Шарик-поплавок просто «залип». Конструкция и исполнение ареометра не предусматривает какие-либо трения, воздушные пробки и прочее. Все сделано предельно просто обычной штамповкой и отливкой.

Мнение эксперта Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос

Полезно! Если индикатор не реагирует на наши действия с зарядкой/разрядкой, просто пробуем в буквальном смысле встряхнуть аккумуляторную батарею. Поплавки оживут и покажут реальное состояние АКБ.

Информация про индикатор на аккумуляторе

Информация про индикатор на аккумулятореЕсли честно, то этот индикатор создан лишь для того чтобы сигнализировать вам о вашей батарее, ведь как правило конструкция у них не разборная, а поэтому вы не можете залезть внутрь и посмотреть что у них с электролитом – элементарно посмотреть его уровень или замерить его плотность. Поэтому такая «лампочка» дает вам полное представление, по которому вы можете принять то или иное решение. Однако индикатор, не всегда может гореть зеленым цветом, как правило, здесь применяется три режима.

Режимы индикатораОчень часто распространено такое сочетание: — зеленый, белый, черный. Однако некоторые производители, применяют сочетание: — зеленый, белый, красный. Но по сути это одно и тоже. Давайте пробежимся по этим показаниям.

Зеленый режим – полностью заряженная батарея, можно использовать в обычном штатном режиме. То есть зарядка не нужна.

Белый индикатор – он нам говорит о низком уровне электролита. В необслуживаемых такое тоже бывает, скорее всего, АКБ часто перезаряжали, и произошел выброс газообразного электролита через специальный клапан. Нужно разбирать и добавлять дистиллированной воды.

Черный или красный индикатор – это говорит нам о разряде нашего АКБ, причем показатель критичный, требуется обязательная подзарядка! Это важно! Если оставить батарею долго не подзаряженной она может выйти из строя. Как видите эти цвета, дают определенные сигналы владельцу, заглядывайте изредка и тогда ваша батарея прослужит долго

Также хочу отметить — что этот индикатор, вообще не имеет никаких лампочек в своем строении, следующий пункт перевернет ваше представление …

Как видите эти цвета, дают определенные сигналы владельцу, заглядывайте изредка и тогда ваша батарея прослужит долго. Также хочу отметить — что этот индикатор, вообще не имеет никаких лампочек в своем строении, следующий пункт перевернет ваше представление …

Про лампочку – не лампочкуХотел написать эту информацию сверху, однако так получается больше интриги. В строении этого датчика, не применяется вообще никаких лампочек — ни обычных накаливания (слаботочных) – как многие думают, ни светодиодных, ни еще каких-либо.

Здесь строение другое. По сути это обычный ареометр, только встроенный в корпус аккумулятора. Он автоматически измеряет плотность электролита, и при различных значениях всплывает – тот или иной шарик, который через увеличительную стеклянную трубку и лупу проецируется в специальное окошко

Нужно отметить, что шарики всплывают как бы по специальным канавкам, которые сделаны в форме пирамидки – это важно! ЗАПОМНИТЕ!

Если батарея заряжена, то всплывает зеленый шарик, и вы его видите в окошке. Если разряжена, то вплывает либо красный, либо вообще – никакой, поэтому вы видите черноту. А вот если нет электролита, то конец пирамидки как бы оголяется – вы видите ее конец в окошке, многие путают с белым цветом.

Применение бы, электрики в аккумуляторе, было бы не оправдано – даже если лампочка была бы низковольтной, она все равно бы высасывала часть энергии из батареи (а зимой это ой, как не нужно). ДА и если она перегорит, то владелец начнет нервничать.

Сейчас подробное видео, может кто-то не понял про пирамидку …

Почему не горит, даже после полной зарядки?Очень частый вопрос, многие все же думают — что это лампочка и после зарядки она должна загораться! Как мы уже с вами разобрали, что это совсем не так. И вполне возможно, что при полном заряде зеленый индикатор не выйдет! ПОЧЕМУ?

Зеленый шарик может просто «заедать» на этих «маленьких полозьях». Стоит батарею потрясти, и он займет свое место. Очень часто так бывает.Попала грязь от пластин, со временем пластины начинают осыпаться, электролит становится мутным, он имеет частички свинца, поэтому он препятствует индикатору нормально передавать информацию.Батарея действительно вышла из строя, такое тоже исключать нельзя, даже при длительных зарядках она не берет плотность.Можно ли снять этот индикатор?На большинстве батарей да, это окошко выкручивается схоже пробке – но его придется с силой крутить, даже можно сломать, мои знакомые выкручивали при помощи плоскогубцев с тонкими концами, причем в окошечке были сделаны маленькие «лунки» для зацепления. В общем – «колхоз», но теоритически снять можно! Также стоит помнить, что если вы его выкрутили — то безвоздушное пространство внутри, было нарушено, вполне возможно — что выйдет газообразный состав – «гремучий газ» или «HHO». Затем нужно будет добавлять дистиллированной воды. Так что всегда думайте, а нужно вам разбирать АКБ!

Собственно заканчиваю статью, информация четкая и по существу, думаю была вам полезна.

Для чего нужен глазок у автомобильного аккумулятора

Производители АКБ оснащают свою продукцию дополнительными приспособлениями, одним из которых является специальный индикатор. Водителю стоит знать, что означают различные сигналы от этого информативного датчика.

Обнаружить индикатор автомобилист сможет не на всех батареях, а лишь на товаре среднего ценового сегмента. В бюджетных аккумуляторах получать обратную связь придётся иными способами. Зачастую располагается глазок на верхней лицевой панели, что позволяет с лёгкостью считывать необходимые данные о текущем состоянии без дополнительных действий.

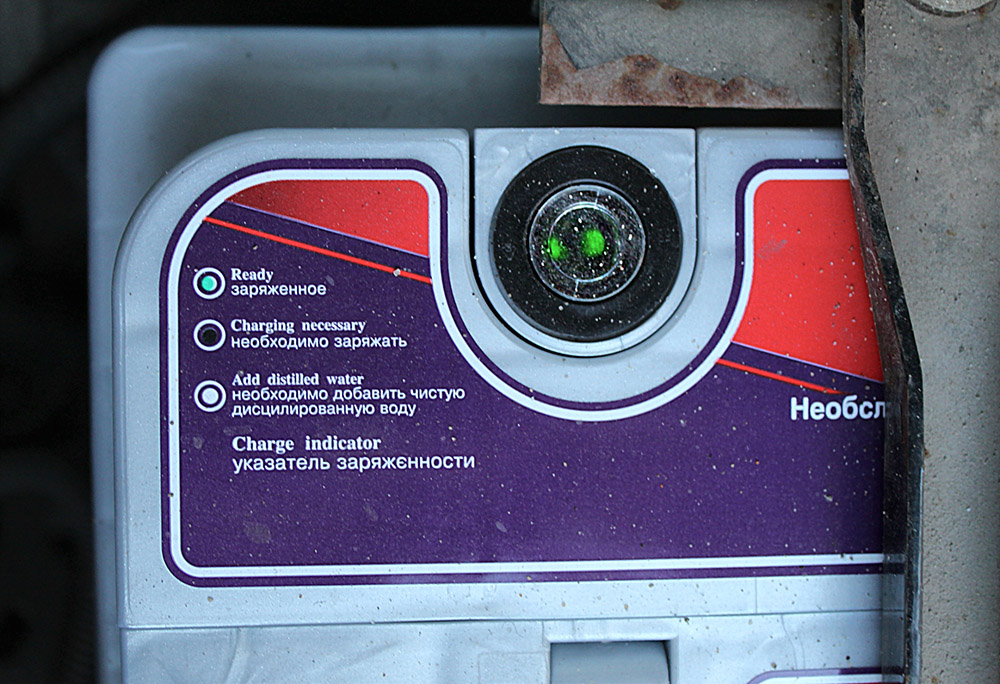

Новая батарея оснащена простой инструкцией, прикреплённой около глазка. В ней описываются возможные рабочие показания индикатора, их расшифровка. Также указываются рекомендации производителя по приведению батареи в работоспособное состояние, исходя из текущей индикации.

Контроллер зарядки АКБ

Что бы отслеживать состояние аккума во время работы зарядного устройства, делаем контроллер заряда АКБ. Схема устройства и используемые компоненты максимально доступны, в то же время обеспечивают полный контроль над процессом подзарядки батарей.

Принцип работы контроллера следующий: пока напряжение на аккумуляторе ниже напряжения заряда – горит зелёный светодиод. Как только напряжение сравняется, открывается транзистор, зажигая красный светодиод. Изменение резистора перед базой транзистора меняет уровень напряжения, необходимого для открытия транзистора.

Это универсальная схема контроля, которую можно использовать как для мощных автомобильных аккумуляторов, так и для миниатюрных литиевых батареек-аккумуляторов.

Что означают показания индикатора

Различные обозначения индикатора на аккумуляторе несут разную смысловую нагрузку. Это выражается в цвете, которым горит лампочка в тот или иной момент времени. Основные сочетания, которые применяют изготовители АКБ, — это зелёный, белый, чёрный (либо красный вместо него). Имеет смысл рассмотреть подробнее, что означает каждый из этих цветов.

Итак, основные значения будут такими:

  • зелёный индикатор на АКБ самый хороший и радостный для водителя.
  • белый индикатор приносит не слишком приятные известия. Это значит, что в батарее чересчур низкий уровень электролита. Такое происходит при излишнем перезаряде, когда электролит выбрасывается из банок и переходит в газообразное состояние. Выход только один — разобрать АКБ и добавить свежего электролита, однако он подойдёт лишь для обслуживаемых батарей;
  • индикатор красный (на большинстве устройств бывает чёрным) — показатель критичного уровня заряда, который подсказывает, что нужно срочно заняться дозарядом аккумулятора. Если ничего не предпринимать, то устройство может полностью прекратить вырабатывать ток.

По своей сути, если горит белый цвет, то это свидетельствует о том, что контрольный шарик находится на дне корпуса. Так может произойти потому, что электролита в банке практически не осталось. Для индикатора эта жидкость является ничем иным, как проводником.

Это основные значения или цвета, на которые периодически стоит обращать внимание водителю, эксплуатирующему транспортное средство. Однако индикаторы не совершенны и порой могут лишь примерно отображать реальное состояние батареи

Точный процент заряда и вовсе узнать не получится. А понять, что аккумулятор разряжен на 50% или на все 100%, не представляется возможным. Поэтому и нужно бережно обращаться с этим сложным устройством, правильно хранить его в снятом виде, не допускать полного и частого разряда.

Схема индикатора разряда аккумулятора

Сами светоизлучающие диодные индикаторы бывают различных типов и цветов, рекомендуемые показаны на самой схеме. Из-за различий в прямом падении напряжения, токоограничивающие резисторы должны быть скорректированы для достижения наилучшей производительности и однородности свечения

По схеме R18-R22 предлагаются одинакового сопротивления — обратите внимание, что эти резисторы в итоге не должны быть равны. Однако, если все они одного цвета, одного номинала резистора будет достаточно

Цвет светодиода — уровень заряда

  • Красный: от 0 до 25%
  • Оранжевый: 25 — 50%
  • Желтый: 50 — 75%
  • Зеленый: 75 — 100%
  • Синий: >100% напряжения

Здесь LM317 работает как простой источник опорного напряжения 1.25 В. Минимальное входное напряжение должно превышать выходное напряжение на значение в пару вольт. Минимальное входное напряжение = 1,25 В + 1,75 В = 3 В. Хотя LM317 имеет минимальную нагрузку по даташиту 5 мА, не обнаружен ни один экземпляр, который не функционировал бы при 3,8 мА. Именно резистор R5 (330 Ом) обеспечивает минимальную нагрузку.

При испытаниях оценивался уровень заряда 4,5 В батареи, именно для неё и приводятся напряжения на схеме. Настройка происходит так: сначала должны быть определены напряжения срабатывания каждого компаратора в соответствии с уровнем разряда батареи, потом напряжение должно быть разделено по коэффициенту деления делителя напряжения. Так, для 4,5 В АКБ, оно выглядит следующим образом:

Что нужно знать про индикатор заряженности?

В пластиковом корпусе «глазка» находятся несколько шариков с разным удельным весом и цветом, и в зависимости от плотности, всплывает нужный шарик. Сразу нужно отметить, что там нет никаких лампочек или хитрых микросхем.

Индикатор заряженности может показывать три основных состояния — это «аккумулятор заряжен», «аккумулятор разряжен» и «низкий уровень электролита».

Заряженность аккумулятора индикатор показывает в том случае, если плотность выше 1,24 г/см3, однако при этом у разных производителей эти значения могут отличаться. Например, в некоторых аккумуляторах бывает так, что и при 1,20 г/см3 «глазок» показывает состояние «заряженный».

«Аккумулятор разряжен» встроенный индикатор показывает обычно в том случае, когда плотность ниже порогового значения.

А вот низкий уровень электролита «глазок» показывает тогда, когда уровень электролита находится ниже кончика самого индикатора.

Обратите внимание, что при определенных условиях встроенный индикатор заряженности может давать ложные показания, и вводить автовладельцев в заблуждение. Рассмотрим более подробно каждую ситуацию

Залипают шарики внутри индикатора заряженности

Достаточно часто попадаются аккумуляторы с дефектами. Например, индикатор может показывать значение «аккумулятор разряжен» (то есть, всплывает красный шарик), однако при этом плотность и уровень в этой секции и во всем аккумуляторе находится в норме.

Зеленый цвет «глазка» при минусовой температуре

Плотность электролита при температуре около +25 градусов 1,18 г/см3, что указывает на то, что аккумулятор немного подразряжен.

А при температуре –26 градусов плотность будет 1, 22 г/см3 индикатор будет показывать зеленый цвет, что говорит о том, что аккумулятор заряжен, хотя это далеко о не так.

Неверные показания после добавления электролита

Если по незнанию в аккумулятор был добавлен электролит, чего делать категорически нельзя, то аккумулятор не выдает заданных характеристик и, по сути, находится в разряженном состоянии. Но индикатор при этом может показывать, что аккумулятор заряжен.

Плотность в разных банках может сильно отличаться

Индикатор заряженности обычно устанавливается в средних секциях аккумулятора, но в крайних секциях (плюсовой и минусовой) уровень обычно ниже и плотность бывает тоже ниже, чем в банке, где установлен «глазок». Но при этом индикатор может показывать, что аккумулятор авто заряжен.

Неверные показания, если произошло замыкание

Если в любой банке аккумулятора, кроме той, где установлен индикатор заряженности, произошло замыкание, «глазок» это не покажет.

Иными словами, аккумулятор будет в неработоспособном состоянии, тогда как сам «глазок» будет «гореть» зеленым.

Оплывание активной массы в аккумуляторе авто

Очень часто «по сроку давности» или же по причине неправильной эксплуатации происходит так называемое оплывание активной массы. В результате этого напряжение под нагрузкой падает, а стартер не способен покрутить и одного раза.

Причем сам индикатор заряженности может показывать при этом зеленый цвет, хотя аккумулятор уже давно пора заменить на новый.

Многие автовладельцы оценивают состояние аккумулятора только по значению этого индикатора, и максимально убеждены в его правдивости и точности. Хотя, как показывает практика, это далеко не так.

«Глазок» — это всего лишь дополнительный индикатор, на который не стоит полагаться полностью. Лучше проводите периодическую профилактику аккумулятора, и самое главное — помните, что сам по себе зеленый цвет индикатора не всегда указывает на то, что с АКБ все отлично.

Оцените запись

Индикатор заряда аккумуляторной батареи своими руками

В завершение рассмотрим, как сделать индикатор заряда аккумулятора своими руками. В сети есть огромное количество всевозможных схем для создания подобных индикаторов. Была выбрана одна, наиболее распространённая схема, по сборке которой было достаточно много положительных отзывов.

Для сборки индикатора потребуются:

  • Транзисторы: по одному ВС547 и ВС557;
  • Резисторы: два 1 кОм, три 220 Ом и один 2,2 кОм;
  • Стабилитроны: по одному 9,1 и 10 вольт;
  • Печатная плата;
  • Набор светодиодов (красный, синий, зелёный).

Комплектующие собираются по следующей схеме, представленной на изображении ниже.

Схема для сборки индикатора своими руками

Этот самодельный индикатор демонстрирует определённый уровень зарядки АКБ, не выводя конкретного значения напряжения. Корректная работа:

  • Красный светодиод загорается при напряжении 6─11 вольт (это критический разряд);
  • Синий горит при 11─13 вольт (в штатном режиме работы);
  • Зелёный включается при напряжении больше 13 вольт (полностью заряженная АКБ).

Собранная плата устанавливается где-нибудь на обратной стороне приборной панели, подключается в бортовую сеть, а светодиоды на проводах выводятся на лицевую сторону. Если все сделать аккуратно, то внешний вид не пострадает и появится возможность контролировать заряд аккумулятора автомобиля. Советуем также прочитать о том, что такое ампер-час.

Некоторые аккумуляторы (обычно выше среднего уровня по качеству) имеют сверху (на лицевой панели), справа или слева зеленый индикатор (некоторые называют лампочкой). Этот «глазок» дает вам представление о заряде или разряде вашей батареи. Всего у него три основных положения, и не всегда оно светится зеленым светом. Сегодня я подробно расскажу, что это такое, и для чего вообще создано. А также разберем, почему может не гореть вообще …

Если честно, то этот индикатор создан лишь для того чтобы сигнализировать вам о вашей батарее, ведь как правило конструкция у них не разборная, а поэтому вы не можете залезть внутрь и посмотреть что у них с электролитом – элементарно посмотреть его уровень или замерить его плотность. Поэтому такая «лампочка» дает вам полное представление, по которому вы можете принять то или иное решение. Однако индикатор, не всегда может гореть зеленым цветом, как правило, здесь применяется три режима.
