Пусковой ток аккумулятора автомобиля

Как замеряют пусковой ток аккумулятора

Аккумуляторные батареи изготавливаются огромным количеством компаний, расположенных в самых разных уголках мира. И неудивительно, что такому большому числу производителей было достаточно сложно договориться между собой о едином стандарте замеров различных параметров АКБ. Это утверждение в полной мере относится и к определению пускового тока аккумулятора.

В целом процедура проверки силы пускового тока у всех производителей одинакова. Батарею охлаждают, как правило, до минус 18 градусов по Цельсию, имитируя экстремальные погодные условия, после чего подают на неё нагрузку, сравнимую с запуском двигателя. Это действие повторяют несколько раз через различные промежутки времени. Средняя величина полученных показаний и является заявленной силой стартового тока. Стоит уточнить, что такую тщательную проверку проходят лишь некоторые батареи из каждой партии, поэтому так называемый «процент брака» присутствует в аккумуляторах даже самых передовых производителей.

Если температура охлаждения у различных тестов практически одинакова, то вот сила и длительность нагрузки отличается весьма существенно:

Немецкий стандарт «DIN». Охлаждённый до -18 градусов аккумулятор разряжают до 9 Вольт в течение 30 секунд. Маркируются подобные батареи примерно так: DIN 555 19

Обратите внимание на то, что в подобной маркировке прямое значение силы пускового тока не содержится, поэтому о ней нужно будет узнать дополнительно у продавца или в техпаспорте АКБ.
Российский стандарт «ГОСТ Р 53165-2008». Наша технология замеров практически полностью копирует немецкую

И так же, как и в предыдущем случае, пусковой ток в маркировке модели не указан. Пример – 6СТ-60 АПЗ. Правда, российские производители часто выносят этот параметр прямо на корпус батареи. Он так и называется – пусковой ток (у некоторых фирм – стартовый).
Европейский стандарт (кроме Германии) «EN». В отличие от немецкого автопрома, который держится несколько особняком, остальные европейские производители АКБ тестируют свои батареи при тех же -18, но при этом подают на них нагрузку разрядки до 7,5 Вольт на 10 секунд. И результаты тестов можно увидеть в маркировке, а конкретно в трёх её последних цифрах. Для определения силы пускового тока их нужно умножить на 10. Например, маркировка EN 555 065 043 означает, что стартовый ток батареи равен 430 Амперам.
Американский стандарт «SAE». Наиболее жёсткая система тестирования. Температура охлаждения тут та же (-18 градусов по Цельсию). Но вот «разрядочную» нагрузку до 7,5 Вольт подают в течение 30 секунд. Таким образом, при равных значениях силы пускового тока американские стандарты заслуживают наибольшего доверия. Что же до маркировки, то тут тоже всё максимально просто и прозрачно. Сила тока, без всяких математических действий, определяется тремя последними цифрами. Например: А34650 означает, что ток равен 650 Амперам.

Азиатские же производители не смогли договориться о стандартах замеров даже между собой, поэтому некой «единой азиатской системы» не существует. Да и в маркировке их батарей сила тока не указана, поэтому о ней вам придётся узнавать из прилагающейся документации.

Как измерить пусковой ток аккумулятора?

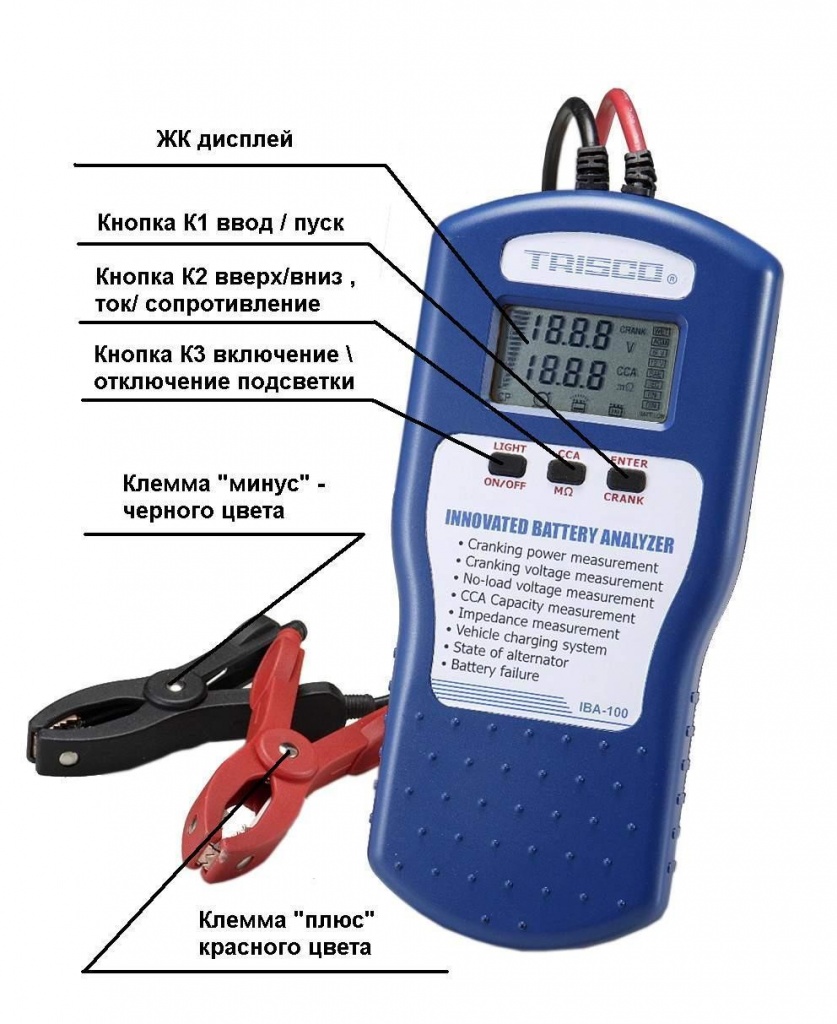

Пусковой ток автомобильного аккумулятора можно проверить специальными тестерами, которые в последнее время получили широкое распространение среди специалистов. Наиболее популярными являются:

— Midtronics

— Bosch BAT-131;

— DHC.

Стоимость профессионального тестера для определения тока составляет 50-70 тысяч рублей. При этом китайский аналог можно приобрести и за 10-15 тысяч рублей. При измерениях есть погрешность между дешевыми и дорогими тестерами, но при измерении они способны определить «честный» аккумулятор от пустышки, т.к. у пустышки пусковой ток гораздо ниже, чем средняя погрешность тестера, т.е. низкий пусковой ток сразу выдаст пустышку. Аккумуляторы-пустышки типа «шмурдяк» имеют пусковой ток у емкости 60 А/ч 300-400 А, тогда как минимальный ток для такой батареи должен составлять 470-480 Ампер.

Чтобы понять, чем плох этот шмурдяк, достаточно вспомнить 90ые года, когда рынки заполонили аудиомагнитолы типа Sonio, на этикетках которых было написано большое количество нулей в характеристиках мощности – по факту играли они чуть лучше, чем старая стерео магнитола Россия.

Сколько есть и сколько нужно?

500 ампер, 550, 600 и т.п. – это ток, который может отдать аккумулятор. Ток огромный. Причем, речь идет о приличном (-18 С) морозе – в теплое время года величину тока можно еще и смело увеличивать раза в полтора! Ключевые слова — МОЖЕТ ОТДАТЬ. Но реально батарея отдает столько, сколько БЕРЕТ стартер. А вот сколько он берет?

Стартеры большинства бензиновых легковых автомобилей потребляют даже в мороз, с учетом загустевшего в картере масла, гораздо меньший ток – не более 300 ампер, а чаще всего – до 200-250. А аккумуляторы этих автомобилей способны отдать 500-600 ампер. У дизельных и многолитровых бензиновых моторов – все пропорционально: и потребляемый стартерами ток выше, и ток холодного пуска батарей. Возникает вопрос — зачем аккумуляторам способность выдавать пусковые токи с таким большим запасом – в два-три раза?

Объясняется все весьма просто. Производитель автомобиля, определяя параметры штатного аккумулятора, учитывает ряд очевидных, но важных моментов. Во-первых, минус 18 градусов, при которых замеряется ток холодного пуска АКБ – это, как мы понимаем, далеко не предел холода. А холод снижает токоотдачу аккумулятора. Если в минус 18 батарея выдаст 500 ампер, то в минус 25 – уже 400 (цифры условные, просто для понимания). От этих четырехсот ампер что-то отнимет неоптимальный уровень заряженности батареи (что повсеместно бывает на машинах, эксплуатирующихся в городских условиях), еще что-то будет потеряно из-за общего уровня износа аккумулятора, если он не новый – зашлакованности, засульфатированности. И вот по факту батарея оказывается способна дать стартеру лишь на самую малость больше того, что ему требуется… Иногда почти впритык. На это и рассчитан такой запас, и никаких «лишних амперов» нет!

Скажем больше – такая характеристика аккумулятора, как максимальный пусковой ток, на самом деле важнее емкости! В мороз нам ценнее умение батареи сделать одну (максимум, пару) попыток отдать стартеру большой ток, а не возможность пять-десять раз выдавать в полтора раза меньший.

Впрочем, ситуации, в которых именно емкость имеет большее значение – тоже бывают. К примеру, неисправность в системе зарядки, при которой генератор отказывает, и вы едете «на аккумуляторе». Но на деле вопрос холодного пуска – куда актуальнее. Внезапный и непредсказуемый отказ генератора на регулярно обслуживаемой машине – случай все же редкий. А холода длятся полгода…

Строение аккумулятора

Такая конструкция батареи была создана именно для того, чтобы автомобиль мог постоянно на ней работать. То есть АКБ постоянно перезаряжается от генератора, и машина может брать электричество для старта. Раньше были только обычные батареи, которые очень быстро садились, и их использование не было целесообразным. Это и стало причиной перехода на аккумуляторные батареи.

Со временем подобные конструкции постоянно усовершенствовали, это привело к установлению общих стандартов, которые используются и по сей день. Случилось это примерно век назад.

Как правило, такая конструкция включает в себя 6 свинцовых пластин, которые являются минусом, а их оксид — плюсом. Всё залито электролитом из серной кислоты. Эти составляющие заставляют аккумулятор выполнять свою функцию, и если исключить хотя бы один элемент, то работать АКБ не будет. Одна часть, как правило, даёт напряжение в 2 В, и для запуска двигателя этого недостаточно.

Ёмкость батареи

Если сравнивать с ёмкостью, то напряжение постоянно остаётся одинаковым у всех аккумуляторов и его значение унифицировано.

В противовес этому ёмкость может значительно отличаться. Этот показатель измеряется в Амперах в час (сокращённо «Ач»). Если говорить простыми словами, то ёмкость — это возможность батареи отдавать определённое количество электричества за один час. Такое значение АКБ для автомобилей может начинаться от 40 Ач и доходить до 150 Ач.

Но самые популярные модели выпускают на заводах с цифрами 55−60 ампер в час. Они установлены в большинстве иномарок. Другими словами, в этом случае такие батареи могут давать 60 ампер в час без подзарядки, а после этого «сесть». Если умножить ампераж такого аккумулятора на его напряжение (12−12,7 В), то получится приблизительно 762 Ватта, что позволяет несколько раз вскипятить воду в электрическом чайнике.

Пусковой ток

Многие начинающие водители не всегда знают, на что влияет пусковой ток аккумулятора. Пусковой (холодный) ток АКБ (иногда его называют стартерным) — это максимальное число силы тока, которого будет достаточно для запуска двигателя автомобиля, в частности, для его стартера, чтобы он смог прокрутить маховик двигателя, к которому присоединены поршни с шатунами.

Этот процесс довольно трудоёмкий, так как поршни в цилиндрах воздействуют на топливную смесь под большим давлением. В бензиновых двигателях это число может быть от 9 до 13 атмосфер, а в дизельных — в пределах 17. К тому же зимой такая процедура проходит ещё сложнее. Аккумулятору нужно преодолеть не только сжатие воздуха, но и недостаточную смазку цилиндров в связи с загустением масла при низких температурах.

Если говорить простыми словами, то для запуска двигателя среднестатистического авто нужно примерно 260 ампер, и это довольно много. Эта цифра и является «пусковым значением», которое нужно стартеру автомобиля для запуска двигателя.

Если рассматривать с практической стороны, то аккумулятор в 60 ампер имеет 4−5 пусков, но с условием, что отдаваться такое напряжение будет не более чем за 25−30 секунд.

Как правило, в южных регионах на такой показатель не обращают внимания. Это и не нужно. Можно взять средний аккумулятор, и он прекрасно будет справляться со своими обязанностями при плюсовой температуре. Это связано с тем, что в тёплых климатических условиях масло всегда жидкое. Другое дело — северные регионы. Там температура воздуха ниже нуля большинство месяцев в году, и заводиться с густым маслом при таких условиях очень сложно. Поэтому пусковой показатель здесь является одним из важнейших критериев при выборе АКБ.

Актуальным остаётся вопрос, какой пусковой ток должен быть у аккумулятора. Если рассматривать практическую сторону, то получится примерно следующее: при температуре +5 для запуска требуется 230 ампер, а при 10 градусах ниже нуля — уже 270. Несложно подсчитать, сколько нужно пусковой мощи при 30 и ниже.

Таблица оптимальных показателей

Поскольку величина пускового тока на аккумуляторах не указывается, важно уметь его определять самостоятельно. Параметры, влияющие на оптимальное значение ПТ:

Параметры, влияющие на оптимальное значение ПТ:

рабочий объём силового агрегата. Чем он выше, тем больше усилий требуется для его пуска;
тип мотора: дизельные ДВС характеризуются большей степенью сжатия при одинаковом объеме, поэтому для них требуется АКБ повышенной ёмкости;
инжекторные модели расходуют больше электроэнергии при пуске, чем карбюраторные, хотя этот прирост нельзя назвать значительным;
температура воздуха снаружи. Чем она ниже, тем тяжелее разогнать по системе моторное масло холодного двигателя. Так что жителям северных регионов потребуются АКБ с более высокими пусковыми токами;
модель стартера. Современные стартеры изготавливаются из материалов, делающих их более компактными и менее требовательными к величине пускового тока.

Предлагаем вашему вниманию таблицу зависимости ёмкости батареи от объёма мотора:

Объём двигателя, л	Ёмкость АКБ, А/ч
1,0-1,6	55
1,3-1,9	60
1,4-2,3	66
1,6-3,2	77
1,9-4,5	90
3,8-10,9	140
7,2-12,0	190
7,5-17,0	200

Вы можете также ознакомиться с таблицей соответствия пусковых токов автомобильного аккумулятора по разным стандартам:

DIN 043559/ ГОСТ 0599-91	SAE J537	EN 060095 – 1/ ГОСТ 0599 – 2002
170	300	280
220	350	330
255	400	360
270	450	420
280	500	480
310	550	520
335	600	540
365	650	600
395	700	640
420	750	680

DIN – стандарт, действующий в Германии. В соответствии с ним полностью заряженную АКБ на протяжении суток охлаждают до -18ºС и нагружают силой тока, эквивалентной номиналу батареи. Тест засчитывается, если за полминуты напряжения на клеммах АКБ не падает ниже 9 вольт.

SAE – стандарт, действующий в Северной Америке (США и Канада). Тестирование производится при тех же условиях, что описаны выше, но результаты теста признаются удовлетворительными, если за те же полминуты напряжение не падает ниже 7,2 вольт.

EN – европейский стандарт, при котором тестирование также требует суточного охлаждения аккумулятора до -18ºС, после чего батарея нагружается номинальной силой тока. Тестирование провалится, если за 10 секунд напряжение батареи упадёт ниже отметки в 7,2 В. Другими словами, требования европейского стандарта самые жёсткие.

Что собой представляет пусковой ток?

Что такое пусковой ток? Данный параметр характеризует особенности тока, который протекает во время пуска в автотранспортном стартере. Его величина зависит от численности электродов, входящих в состав «банок» аккумуляторной батареи.

Иными словами, пусковой ток акб – это отдаваемое за установленный временной промежуток электрическое усилие.

Ток холодной прокрутки – это величина стартовой нагрузки, которая требуется для запуска мотора зимой. Определяется этот параметр ГОСТом.

Особенности определения и расчета

Компания-производитель определяет оптимальный показатель силы тока, которым обладает автомобильный источник питания. При этом емкость аккумулятора может быть одинаковой, а пусковой ток отличаться. Разность составляет от 20 до 40%.

Сила тока зависит от типа АКБ. Сегодня автотранспорт комплектуют необслуживаемыми источниками. Ведь он выделяется продолжительным периодом использования.

Какой пусковой ток, определяет собственник автотранспорта. При определении учитываются:

Особенности климата.
Параметры мотора.
Мощность.

Соответствующие указания прописаны в руководстве по использованию, которое прилагается к машине.

Пусковой ток аккумулятора автомобиля прописан в таблицах. Здесь приведены зависимости емкости и объема мотора. Данные параметры могут варьироваться в зависимости от того, что входит в электролитический состав. Влияет и то, какая методика изготовления использована.

Классическая технология. Пусковая сила тока больше емкости номинальной в 3–5 раз.
AGM-технология. Они применяются с увеличенным пусковым током.

Для различных источников питания, которые выпускаются отечественными, европейскими и американскими компаниями, применяются соответствующие стандарты. Установленные параметры нередко отличаются от реальных на 1–5%.

Факторы, влияющие на стартовую нагрузку

Использование свинца, который прошел предварительную очистку, способствует повышению данного параметра.
Увеличение численности пластин, электролитического состава.
При повышении пористости пластин скапливается больше заряда.
Герметичность корпуса. Если электролит не испаряется, то и уровень заряда поддерживается.
Качество сборки. От этого зависит, как быстро произойдет запуск мотора.

Как влияет стартовая нагрузка на мощность источника питания?

Мощность аккумуляторной батареи зависит от напряжения, разрядной нагрузки. Расчет должен быть произведен в установленные временные промежутки. Ток холодной прокрутки возрастает при запуске стартера, силового узла

Поэтому важно понимать, какое напряжение будет выдавать АКБ во время пуска

Испытание устройства

После производства аккумулятора и выхода его с конвейера его нужно испытать и определить стартерные показатели. Проверить их в заводских условиях достаточно сложно. Сначала их помещают на несколько часов в минусовые температуры, а потом пробуют заводить двигатель.

Как правило, подобные испытания проводятся при 18 градусах Цельсия ниже нуля и длятся 30 секунд. В том случае, когда аккумулятор выдержал такую нагрузку, его можно запускать в серийное производство. В противном случае проводят повторные испытания уже усовершенствованной батареи с новыми показателями наполнения и конструкции.

Замеры производят несколько раз через определённые интервалы. Они показывают максимальное значение стартерного тока. Его и указывают на самом аккумуляторе. При этом проводят испытания далеко не всех экземпляров в партии, поэтому бывают случаи появления дефектов.

Стоит отметить, что в советские времена было понятие сухого заряда. То есть покупали аккумулятор без электролита. Потом такое вещество приобреталось отдельно в нужной плотности, самостоятельно заливалось, а аккумулятор заряжался на протяжении суток.

Определение тока холодного запуска

Это паспортная величина. Для ряда автолюбителей она не имеет никакого значения. Это касается тех, кто пользуется машиной только при плюсовой или температуре около ноля. Определить значение можно только с помощью специальных приборов и в камере, так как температура окружающей среды должны составлять -18 градусов

Это важное условие, в комплексе характеризующее общее качество и работоспособность батареи автомобиля. Есть как минимум 5 стандартов проведения измерений этой характеристики:

SAE (JS537)/CCA.
EN или EN50342.1A1.
IEC (60095-1).
DIN.
JIS.

Каждый из них имеет несколько особенностей проверки. Например, по SAE АКБ сначала охлаждают в течение 24 часов до -18 градусов, а потом нагружают максимальным током и выдерживают такое состояние в течение 30 секунд. Если напряжение не упало менее 7,2 В, в паспортные данные принимается изначально наибольшая величина.

Если сравнивать маркировки пусковых токов разных производителей, руководствующихся разными стандартами, можно заметить, что параметр по DIN всегда меньше. Например, батарея по SAE имеет максимальный пусковой ток холодного запуска 450 А, а по DIN он будет равен 300 А. То есть, разница между ними — в 1,5 раза. С одной стороны, они сравнимы, но с другой, нет смысла сравнивать, потому что выпускаются разные типы батарей, поэтому и выносливость у них будет своя. Батарея с гелем прослужит дольше в 4-5 раз по сравнению с источниками с жидкостью, но субстанция с оксидом кремния менее вынослива к низким температурам.

Немецкий стандарт отличается тем, что измерение выполняют в 2 этапа, и величина напряжения не должна уменьшаться менее 9 В. Это указывает на применение более эффективных технологий для производства батарей. По японским же стандартам аккумулятор нагружается током не более 300 А, но такие требования актуальны только для внутреннего рынка. На внешний производители применяют европейские и международные стандарты.

На что влияют остальные характеристики?

Кроме пускового тока, на коробке есть множество характеристик. И неопытный автолюбитель может просто растеряться и выбрать накопительную батарею, которая быстро выйдет из строя.

Поэтому для новичков следует обращать внимание на следующие параметры. Ёмкость

Один из основных параметров аккумулятора. Чем выше этот показатель, тем больше энергии он сможет накопить. Измеряется ёмкость в Ач (Амперы, умноженные на часы). Но следует учитывать тот факт, что большой объём аккумулятора – это не значит, что он лучше. Все накопительные приборы рано или поздно выходят из строя. Поэтому, потраченные средства на очень дорогой аккумулятор иногда себя не оправдывают. Для этого нужно исходить из объёма двигателя (т.е. размера машины)

Ёмкость. Один из основных параметров аккумулятора. Чем выше этот показатель, тем больше энергии он сможет накопить. Измеряется ёмкость в Ач (Амперы, умноженные на часы). Но следует учитывать тот факт, что большой объём аккумулятора – это не значит, что он лучше. Все накопительные приборы рано или поздно выходят из строя. Поэтому, потраченные средства на очень дорогой аккумулятор иногда себя не оправдывают. Для этого нужно исходить из объёма двигателя (т.е. размера машины).

Как рассчитать ёмкость аккумулятора по объёму двигателя?

Объём двигателя	Ёмкость аккумулятора
1 – 1,6л	55Ач
1,3 – 1,9л	60АЧ
1,4 – 2,3л	66Ач
1,9 – 4,5л.	90Ач
7,5 – 17л	200Ач
7,2 – 12л	190Ач
3,8 – 10,9л	140Ач

Есть ещё одна деталь. Буква «С» несёт дополнительную информацию. А именно – какая ёмкость имеет батарея в определённый промежуток времени.

Напряжение батареи – это параметр, который определяет, насколько заряжен прибор и как быстро он будет изнашиваться. Измеряется в вольтах (В). Но в современных машинах прибор для измерения этого параметра отсутствует. Поэтому рекомендуется приобрести мультиметр. Чтобы определить напряжение, необходимо отключить аккумулятор от зарядного устройства и потратить несколько часов на эту процедуру.

Глубина разряда – это допустимая норма разрядки батареи. Измеряется в процентах. Если разряжать батарею на 100% несколько раз подряд до показания напряжения 9В – любой, даже самый дорогой аккумулятор выводиться из строя очень быстро.

Поэтому, следует обращать внимание на этот параметр. Правда, все накопительные приборы имеют рекомендуемую глубину разряда и допустимую глубину разряда

Допустимая норма указывается в инструкции по эксплуатации. Но лучше не рисковать.

Срок эксплуатации прибора немаловажный показатель. Например, свинцово-кислотные аккумуляторы подходят для самых разных режимов работы, но их служба намного меньше, чем другие батареи. Но в инструкции указываются средние показатели сроков службы. Т.е. – если автолюбитель не перенапрягает прибор, он послужит столько, сколько указано на коробке.

Диапазон рабочей температуры основан на химических реакциях, которые происходят внутри прибора. Исключением считается литий-ионные батареи, где в качестве накопительного элемента используется минерал. Следовательно, температура окружающей среды очень сильно влияет на работу аккумулятора.

Если на пусковой ток влияет низкая температура, то в случае с «диапазоном рабочей температуры» происходит обратный процесс. И чем выше температура окружающей среды, тем ниже срок эксплуатации прибора. Но низкие показатели уменьшают ёмкость батареи.

Что такое пусковой ток?

Для возможности увеличения энергии автомобильного АКБ для пуска двигателя сначала нужно разобраться, что такое пусковой ток и от каких показателей зависит его значение. Аккумулятор представляет собой химический элемент питания, в котором энергия хранится в виде заряженных ионов в специальной субстанции электродных решеток. Ее величина ограничена плотностью заряда и геометрическими размерами батареи. Но также она зависит от ряда внешних факторов — в частности, от температуры. При ее снижении отмечается падение и силы пускового тока в амперах.

Пусковым током называется поток заряженных частиц, который проходит по замкнутой цепи. Именно по замкнутой, его величина зависит от нагрузки и параметров источника. Если батарея разрядилась, то она уже не будет достаточной для нормального пуска двигателя. Обычно аккумулятор не разряжается мгновенно, поэтому при попытках покрутить стартер вы услышите щелчки реле и втягивающего устройства, а потом пропадают и они.

Все производители указывают пусковой ток на АКБ, при котором должен осуществляться запуск ДВС при минусовой температуре. Для всех брендов применяется единый эталон — 18 градусов, и ему даже соответствуют новые батареи, но только в первый год жизни. После двух и последующих пусков сила тока снижается из-за уменьшения плотности заряда источника, и в один прекрасный момент, когда слегка подморозит, его окажется недостаточно для уверенного старта. Температура сильно влияет на рабочие характеристики АКБ. Хорошо, если он еще хоть как-то крутит стартер. В таком случае есть вероятность запуска. Но когда источник уже не способен создавать нужный показатель тока, возникает вопрос: как же запустить холодный мотор на авто с севшим аккумуляторным элементом питания?

Все автопроизводители в паспорте на автомобиль указывают оптимальные характеристики АКБ, которые должны удовлетворять нормальному пуску. Таблица показывает некоторые варианты источников питания с указанием емкости и величины пускового тока. Меняя штатный аккумулятор, можно несколько увеличить показатель пускового тока и емкости в пределах физических габаритов.

Модель	Емкость, А/ч	Пусковой ток, Ампер
Tesla Energy	75	770
Kainar EFB	62	600
Alfa	60	540
A-Mega EFB	77	790

Представленные данные говорят о некотором расхождени и тестовых измерений производителей, примененных технологий и материалов. Пусковой ток может быть как больше, так и меньше на несколько десятков ампер, но примерно соответствовать 10С, где С — это величина емкости в Ампер/ч.

Пусковой ток АКБ обеспечивает начальный крутящий момент для пуска ДВС на машине, а емкость указывает на то, как долго батарея способна поддерживать выдаваемый ток. Но также есть такой показатель, как плотность тока или заряда. Ее следует рассматривать как объем, в котором расположилось энное количество заряженных частиц. Величина тока как раз и зависит от количества частиц — чем их больше, тем мощнее и стабильнее ток. По сути, АКБ можно рассматривать по аналогии с сосудом с водой. Какое давление при накачивании вы создадите, такую силу потока и получите. Только в источнике питания это реализовано на электронном уровне. Со временем автомобильная батарея разрушается и не так хорошо крутит стартер автомобиля.
