Ослаб кузов? инструкция по усилению лонжеронов «нивы»

Установка и подключение музыки в салоне

В той или иной степени без этого трудно обойтись при любом подходе к улучшению салона (начиная от аскетичных вариантов и тем более в случае серьёзных переделок). Автозвук и мультимедиа в Ниве — это реально, хоть и в некоторых случаях крайне неактуально, с учётом особенностей внедорожной эксплуатации. Поэтому при внутреннем тюнинге в любом случае придётся столкнуться и с установкой музыки. Причём, не только непосредственно головного устройства системы, но и всех сопутствующих автозвуковых компонентов — усилителей, акустики, сабвуферов и прочих «прибамбасов». Обычно простая Нива обходится минимумом такой аппаратуры, но бывают и исключения, поражающие оригинальностью и мощностью оборудования.

Любительский и профессиональный подход по установке автозвука.

О различных аспектах этого вида доработок можно ознакомиться в разделе Автозвук нашего каталога статей.

Другие доработки и изменения

• Сдвижной или подъёмный люк;
• Открывающиеся боковые стёкла;
• Электростеклоподъёмники;
• Кондиционер;
• Неоновая подсветка;

О всех этих направлениях, можно будет почитать в следующих материалах. .

Видео по тюнингу салона

Видеоподборка по внутреннему тюнингу в салонах нив. Работы различной степени сложности и материальных затрат (стоимость материалов, запчастей и дополнительных аксессуаров) — как лучше переделать салон.

Свежие фотографии с описаниями можно посмотреть в соответствующей категории раздела Ваз – фото тюнинг, а ещё больше в тематической категории Нива после тюнинга нашего фотоальбома. Приятного просмотра!

Тюнинг салона нивы (лада 4х4)

По ссылкам, приведённым ниже, Вы сможете найти другие полезные материалы.

Вы найдёте в разделе: Тюнинг автомобилей — фотографии онлайн нашего каталога статей.

Возможно Вам будет интересно посмотреть:

Часто бытует мнение что «Длинная Нива» или «Пятидверка» значительно проигрывает классической модели кузова Нивы;

Но ведь не надо забывать и о достоинствах;

· Четыре двери для посадки и высадки пассажиров

Не часто попадает к нам на подготовку такая модель нивы, но если постараться компенсировать её недостатки и учесть достоинства, то получается очень интересный комфортный внедорожник для охоты и рыбалки. Хочется рассказать и показать что получилось в итоге проведенных нами работ над такими машинами.

При подготовке этой машины была поставлена задача собрать её для не частых поездок за город и на дачу. Больше всего Хозяина не устраивал клиренс машины по отношению к базе автомобиля…т.е. низкова-то для грунтовых дорог с большой колеёй. Поэтому за основу было принято решение сделать лифтинг подвески автомобиля с усилением и резкой арок под установку колёс большего размера 235/75 R 15 .

Под усилением подвески можно перечислить такие работы как:

ü Усиление всех реактивных тяг

ü Усиление чулка РЗМ

ü Установка усиленных задних пружин

ü Установка г/м амортизаторов перед/зад

ü Усиление верхнего кронштейна пер амортизатора

Также была доработана трансмиссия по уменьшению вибронагрузки на автомобиле для достижения большего комфорта путем:

ü Установка усиленного сцепления (карзина,диск,выжимной,маховик и рабочий цилиндр от Ш/нивы)

ü Установка РПМ на стальные кронштейны независимого крепления

ü Установка Трипоидов и замена пыльников шрусов на полиуретановые

ü Установка РК на подрамник не занижающий клиренс

ü Замена карданов на шрусовые

Был установлен и металлический обвес ,непременный атрибут любого внедорожника:

ü Передняя защита(Дуга д.60 с защитой поддона)

ü Защита Двигателя (сталь 3мм)

ü Подножки с ал.листом

ü Задняя защита с фаркопом и кронштейном запаски (после установки колеса большого размера запасное колесо требовало нового местоположения)

Естественно было уделено внимание и на повышение комфорта в автомобиле для водителя и пассажиров:

ü Установлен кондиционер и доработана система вентиляции салона(герметизация воздуховодов, замена и перенос вентилятора печки на более производительный и менее шумный)

ü Установлены большие зеркала с эл.подогревом и антибликом

Тюнинг багажника Нивы 2121

Обширное багажное отделение Нивы только на первый взгляд является преимуществом. Большой объем не дает абсолютно никаких функциональных возможностей, а ребро в нижней части багажника является и вовсе лишним элементом, который мешает погрузке. На более поздних модификациях оно отсутствует. Также мешает откидная полка, которая делит багажник на две части в поперечной плоскости.

Эти мешающие элементы лучше всего убрать и установить короб с карманами, ящиками, отделениями, который позволит упорядочить, загружаемые вещи. Изготовить его можно из дерева и металла. В качестве каркаса следует использовать уголки или трубки, он впоследствии обшивается фанерой или другим материалом и отделывается тканью. Перед монтажом короба не помешает установить на кузов шумо и теплоизоляцию.

Также можно пойти по стандартному пути и установить в багажник акустическую систему, ЖК-монитор или другой модный гаджет. Последний вариант является непрактичным, если автомобиль тюнингуется для условий тяжелопроходимого бездорожья.

Не помешает экспедиционный багажник на Ниву. Он позволит брать много вещей и экономить внутреннее пространство. Также станет гармоничным дополнением внедорожного стиля. Альтернативой станет установка дуги с фарами. Это позволит увеличить обзор водителю. Является полезным элементом при движении в условиях непогоды.

Капитальный ремонт кузова

В силу специфики своей эксплуатации и конструкции ваз 2121 требует к себе повышенного внимания, а именно повышенного контроля состояния кузова

В общем, если вы владелец подержанной «Нивы», и собираетесь ее эксплуатировать по назначению еще как минимум пару лет, внимательнейшим образом осмотрите состояние кузова ваз 2121 ремонт которого и усиление его отдельных элементов это скорее необходимость, чем предосторожность

Проблемными зонами, на которые следует обратить особое внимание, считаются:

• Днище, а именно его коррозия и сквозные дыры в полу (уж очень часто машина преодолевает водные преграды без последующей качественной просушки);
• Лонжероны, а именно на наличие трещин (последствия ударов при соответствующей усталости металла).

Трещины лонжеронов, как правило, возникают в районе креплений:

• Рулевого редуктора;
• Маятника;
• Балки двигателя;
• Верхнего кронштейна переднего амортизатора;
• Крепления задних амортизаторов;
• Длинных реактивных тяг к самому днищу пола;
• «Домика» тяги «Понара».

На приведенных ниже фото наглядно показан ремонт кузова ваз 2121, который эксплуатировался всего пять лет.

Реставрация задней части переднего лонжерона

Задняя арка до ремонта

и после ремонта

Передний лонжерон до ремонта

Новая, блестящая – совсем как настоящая

Помимо этого на кузове вас могут ожидать еще кое-какие «мелочи», а именно:

Трещины в самых неожиданных местах

Полная потеря деталей кузова

и элементов подвески автомобиля

Так как работы связанные с восстановлением и усилением кузова очень трудоемки и занимают кучу времени и сил, то реставрацию автомобиля с экономической точки зрения можно считать рентабельной, только тогда, когда она проведена своими руками. А это значит, что при покупке гнилого автомобиля, даже когда цена его составляет сущие копейки, необходимо учитывать будущие немалые затраты на его восстановление. Усиление и замена частей пола и лонжеронов обычно проводятся заплатами из листового металла толщиной в 3-4 мм.

Готовые к установке заплаты/усилители лонжеронов

Готовый, с усиленными лонжеронами, пол автомобиля

Вместо тяги Понара

А — образный рычаг

Подготовка к покраске

После того как все основные деформации выправлены, сварочные работы закончены, можно переходить к заключительной части ремонта кузова ваз 2121. Внимательно осматриваем кузов и его элементы на наличие вмятин и сколов, которые после предварительного обезжиривания покрываем шпатлевкой. В данный момент от качества проведения процедуры зависит плоскость поверхности кузова автомобиля, поэтому он считается одним из самых важных этапов.

После того как мы добились первоначального состояния поверхности кузова, начинаем его шлифовать и полировать. Данный процесс производят поэтапно – постепенно заменяя материалы с крупными абразивными частицами к более тонкой обработки мелкозернистой шкуркой. Ваша задача сделать поверхность кузова совершенно гладкой.

Наносим грунтовку. Грунт – выравниватель устраняет все переходы между шпатлевкой и металлом (заполняет все поры);

Последним этапом подготовки к покраске является обдувка кузова автомобиля от пыли, обезжиривание и его просушка. Данными действиями мы обеспечиваем максимальное соединение красящего вещества и корпуса автомобиля. Остается только подобрать краску, покрасить и отполировать автомобиль.

После восприятия информации изложенной в данной статье уже нельзя утверждать, что ремонт кузова ваз 2121 и восстановление его отдельных элементов является праздным занятием. Данная процедура требует определенных навыков во многих отраслях слесарной деятельности, недюжинного терпения и смекалки. Это обусловлено тем что, даже не смотря на всю имеющуюся мощь и возможности современных технологий, большая часть восстановительных кузовных работ проводится вручную. Это требует его специфика, которая непосредственно влияет на стоимость выполняемых работ. Ну а так как мы все делаем своими руками, то нам «все горы по плечу»!

Усиление задних лонжеронов на «Ниве»

Задние лонжероны страдают из-за старения кузова. Коррозия проедает металл, ослабляя его. Они представляют собой листы железа, согнутые в виде П-образного профиля.
Усилить их можно, либо заварив новые лонжероны поверх старых, либо усилив трубой прямоугольного профиля прогнившие места. Второй вариант более дешевый.
Однако главное в усилении задней части — это не лонжерон, а кронштейн поперечной тяги. Перед тем как его усиливать, нужно сделать замеры положения заднего моста, после чего установить кронштейн в правильное положение. Делается это при помощи гидравлических растяжек. Только после этого его можно обваривать.

Технологические особенности усиления лонжеронов Нивы

Чаще всего появление трещин, разрывов или ржавчины на лонжеронах — это последствие перенесённой аварии транспортным средством. Однако такие дефекты могут возникать в силу значительного возраста автомобиля и износа деталей. Незначительные трещины и повреждения деталей кузова чаще всего ремонтируются путём сварки повреждённых участков. Однако если изделие лопнуло, тогда необходима его полная замена, так как он является главным звеном, к которому крепятся элементы подвески. Чаще всего при замене деталей производится параллельно и усиление лонжеронов на Ниве-2121, для повышения их срока службы и устойчивости к нагрузкам в режиме агрессивной эксплуатации.

Для усиления элемента кузова Нивы чаще всего покупаются готовые накладки или же изготавливаются самостоятельно владельцами машины усилительные детали по чертежам. Их можно найти в интернете, однако, если у вас есть на автомобиль вся техническая документация, то чертёж можно найти в комплекте документации.

Подготовительный этап по модернизации передних лонжеронов Нивы

Начинать работу по усилению лонжеронов Нивы надо с изучения сложившейся ситуации. Для этого необходимо открыть доступ к элементу кузова. Автомобиль надо загнать на яму или эстакаду, снять колесо, суппорт и открутить гайку шаровой. Дольше разбираются узлы передней подвески, снимаются амортизаторы и верхний рычаг. После этого надо открутить растяжку, которая крепит балку и лонжерон, демонтируется домик амортизатора.

Все элементы зачищаются болгаркой для устранения ржавчины и пришедшего в негодность металла. Эта процедура трудоёмкая, однако, правильная зачистка в дальнейшем гарантирует высокое качество сварочных работ. Следующим этапом будет изготовление накладки для усиления элемента кузова.

Технология изготовления усилителя лонжерона

Для изготовления усилителя лонжерона специалисты советуют использовать стальные листы толщиной три или четыре миллиметра. Изначально, согласно чертежам, надо изготовить макет изделия из плотного картона

Важно очень точно перенести все крепёжные отверстия на картон и точное расположение болтов

Если раньше осуществлялись доработки ходовой части, изменялась конфигурация крепежей, тогда необходимо дополнить макет изменёнными элементами. С шаблона переносится всё на лист металла. Накладка вырезается с помощью болгарки и электрического лобзика. Дальше надо просверлить крепёжные отверстия. Ещё на накладке надо будет просверлить в хаотичном порядке малые отверстия, которые будут имитировать точечную сварку.

Усиление передних лонжеронов

Перед началом сварочных работ, необходимо проверить состояние самого лонжерона. Если он подлежит замене, тогда его надо демонтировать, разрезав его за балкой и отделить деталь от кузова. На место старого элемента необходимо установить новое изделие и затянуть все крепёжные элементы. Дополнительно зачищаются крепёжные места старого лонжерона. Дальше можно переходить непосредственно к монтажу усилителя элемента кузова Нивы.

Подготовка к замене лонжерона:

• Как было ска­за­но выше, для пра­виль­ной заме­ны лон­же­ро­на необ­хо­ди­мо иметь дан­ные о рас­сто­я­ни­ях меж­ду кон­троль­ны­ми точ­ка­ми кузо­ва. Такие дан­ные мож­но най­ти в руко­вод­стве по ремон­ту кон­крет­ной моде­ли авто­мо­би­ля. Мож­но посмот­реть сим­мет­рич­ные точ­ки на целом лон­же­роне с про­ти­во­по­лож­ной сто­ро­ны (см. подроб­но об изме­ре­нии гео­мет­рии кузо­ва). Так­же долж­ны быть в нали­чии линей­ка для изме­ре­ния гео­мет­рии кузо­ва, изме­ри­тель­ная рулет­ка и уровень.
• Нуж­но под­дом­кра­тить авто­мо­биль перед заме­ной лон­же­ро­на, снять колё­са для более удоб­но­го досту­па и выста­вить ров­но по уров­ню на упо­ры (или на стапель).
• Перед заме­ной лон­же­ро­на, если это необ­хо­ди­мо, нуж­но снять дви­га­тель и ком­по­нен­ты под­вес­ки. В неко­то­рых слу­ча­ях, когда про­из­во­дит­ся частич­ная заме­на лон­же­ро­на, сня­тия дви­га­те­ля мож­но избежать.
• Перед заме­ной, лон­же­рон необ­хо­ди­мо, насколь­ко это воз­мож­но, вытянуть.
• Выклю­чи­те систе­мы надув­ных поду­шек без­опас­но­сти (SIR).
• Сни­ми­те и изо­ли­руй­те мину­со­вую клем­му аккумулятора.
• Про­цесс элек­тро-дуго­вой свар­ки про­из­во­дит элек­тро­маг­нит­ные поля и теп­ло, кото­рые могут повре­дить элек­трон­ные части авто­мо­би­ля. В пери­мет­ре 30 см от зоны свар­ки не долж­но быть элек­трон­ных модулей.
• Демон­ти­руй­те все при­ле­га­ю­щие к лон­же­ро­ну пане­ли и компоненты.

усилители лонжеронов

История конструкции

Данная конструкция не принадлежит моей фантазии. До меня ее уже много раз делали, обсуждали, переделывали, колхозили….вообщем много всякого разного. Все на что я могу претендовать – это облагораживание, испытания и кое какие обсчеты на прочность, при введение в Автокад. Основная цель данной конструкции закрыть два слабых места на лонжах. Первое место над пружинами, второе на переломе, около моторного щита. Паралельно с этим я сразу хотел решить (и успешно решил) вопрос по замене передних амортиков. Не секрет, что на обычных нивах аморты по каталогу идут от классики. (Не путать, на М-ках уже стоят аморты от Шнивы) И все не перестают удивляться, а чего это ниву так «козлит». На данном усилителе домики перенесены наверх на 2 см и сделаны полностью под амортик Шнивы. Таким образом домик не вырывает при достижении амортиком крайнего положения. В данном усилителе предусмотрены все отверстия для крепежа: под маятник, под рулевую машинку, под болты балки.

Минус конструкции

Главный минус данной конструкции – это безопасность. Это неоднократно обсуждалось на многих форумах. При ударе в лоб или анфас должны сминаться лонжи, гася силу удара. При данной конструкции, как уже показала практика, лонжи фактически не деформируются и водитель получает рулем в грудь или по башке. Решать это конечному потребителю. Мое скромное мнение следующее: если нива эксплуатируется вне городской черты (деревня, проселки, внедорожье) данную конструкцию однозначно следует внедрить. Если это чистый город или трасса (режим кроссовера), то стоит 10 раз подумать. Хотя мой опыт разбора ДТП и личные наблюдения привели к тому, что нива изначально опасный автомобиль. Хотя бы для примера, сейчас ни один автомобиль в Европе или Японии не может иметь по конструкции двери, которые при закрытии входят в кузов. На ниве же при малейшей деформации кузова, клинят обе двери и говорить про безопасность в этом свете, как то уже смешно.

Усилитель лонжерона на ниву, установка

Тюнинговые фирмы, с которыми я работаю, установили достаточное количество данных изделий, очень сильно обрадовались, так как теперь на лонжи через С-образные кронштейны можно вешать хоть лебедку, хоть силовой бампер. Когда с двух сторон лонжей суммарно 8мм стали, это очень трудно согнуть или порвать ))) На картинке синим цветом обозначено где пластины обваривать не надо. Домики амортизаторов лучше прихватить «на берегу», а обварить целиком, когда будет обварен весь усилитель. Если кузов и лонжероны еще не поведены и не деформированы, то данный усилитель встает без всяких подрезок.

Усиление кузова 2121

Чтобы обезопасить себя от проблем, заботливый водитель пользуется профилактическими мероприятиями. В их число, помимо антиграв обработки и других процедур, входит усиление.

Все операции, касающиеся упрочнения и реставрации корпуса авто очень сложны, занимают много сил и времени, но дают великолепный результат.

Усиление лонжеронов

На первое место, если речь заходит о модернизации кузова, выступает сразу же усиление лонжеронов. Она частенько проводится с помощью стального листа толщиной до 3-4 мм. Одновременно с этим усиливаются крепежные элементы подвески.

Сразу отметим, что усиление лонжеронов впереди актуально как никогда, если на Ниву устанавливаются более жесткие амортизаторы, пружины и большие по размеру колеса. Также это рекомендуется делать после установки силовых бамперов и лебедок.

Алгоритм проведения усиления лонжеронов на 2121

Вот, что рекомендуется сделать:

• Вначале надо обеспечить доступ к лонжерону. Для этого автомашину загоняют на эстакаду или подъемник, демонтируют колесо.
• Далее снимается суппорт, откручивается фиксатор с верха опора.
• Ударом молотка или техникой под рычаг выбивается узел.
• Ослабляются амортизаторные крепежи (верхнее и нижнее).
• Цилиндр тормозной системы вывешивается на шланги.
• Верхний рычаг снимается, а также чашка и верхний отбойник.
• Освобождается редуктор и маятник руля.

Таким образом обеспечивается доступ к лонжерону:

Далее проверяется состояние места под амортизаторы. Если деталь не поржавела, то ее следует вынуть.

• «Домик» снимается, а затем снова зачищается вся поверхность лонжерона с целью диагностики на предмет возможных мелких дефектов.
• Снова тщательная зачистка, ведь она является основой всего.

Пришло самое время изготовить накладку:

• Выкраивается деталь по лекалу из картона. Все точно размечается на бумаге, включая места болтов и фиксаторов.
• После того, как макет готов, надо положить на него лист 3-миллиметрового железа и вырезать болгаркой.

Продолжаем:

• На детали и лонжероне просверливаются нужные отверстия.
• Накладка сажается на болты и хорошенько фиксируется.
• Затем деталь полуавтоматом заваривается по всему периметру.
• На место ставится «домик» и тоже приваривается.

На заключительной стадии работ следует обязательно покрыть все рабочие поверхности антикором. В данном случае как нельзя лучше подойдет мастика, которая высыхает за одни сутки.

Другие мероприятия по усилению слабых зон

Грамотная модернизация ходовой и лонжеронов

Ниже представлен список самых востребованных мероприятий по усилению кузова Нивы и подвески:

Вварка подрамника особого типа под раздатку. Это позволяет устранить несосности коробки и раздатки, избавить кузов от вибраций, что очень положительно скажется не внедорожных характеристиках 2121.

• Усиление лонжеронов путем обварки металлическими полосами, желательно с 4-миллиметровой толщиной.

• Установка модернизированных шаровых опор и жестких пружин (можно от Волги, но обрезать на 1,5 витка). Это дает массу пользы, если учитывать тяжелый нивовский передок. Таким образом, вся подвеска надолго и хорошо защищается.
• Установка проставок для увеличения хода подвески (проставки 20 мм).
• Установка новых ГЗМ амортизаторов Монро 4х4 Адвентур. В данном случае рекомендуется в обязательном порядке усилить зоны фиксации демпферов, используя сварку.

Амортизаторы Монро 4х4 Адвентур

• Инсталляция пружин в тыл кузова от Сигнал. Они более жесткие и имеют резиновые проставки, что эффективно сказывается на работе.
• Усиление связки «тяга+кузов» (штатная выглядит значительно слабее).
• Замена стандартной гранатки на ШРУС 2121, менее подверженной вибрациям.
• Установка порогов усиленного типа. Они проходят по всему периметру автомобильного борта с использованием обязательных усиливающих молдингов. Фиксация порогов должна осуществляться к лонжеронам.
• Установка комплекта тяг реактивных усиленных.

Таким образом, владелец Нивы должен сам решить, какой вид мероприятия больше подойдет для автомобиля. Если кузов 2121 в порядке, то не помешает в целях профилактики проведение усиления. Актуален данный процесс также и в процессе ремонта автомобильного остова.

Нива 2121

Напротив, если кузов полностью уже пришел в негодность, смотрится дряхлым и не поддающимся восстановлению, будет легче провести замену. Правда, сегодня многочисленные юридические проволочки превращают кардинальную замену в очень сложное и муторное дело. Но, элементы кузова всегда можно заменить.

Кузов на 2121 – это самая дорогая часть автомобиля. Помните это, старайтесь регулярно ухаживать за ним. Читайте полезные рекомендации от наших экспертов, получайте грамотную информацию.

Усиление передних лонжеронов на «ниве»

Перед привариванием ремонтного комплекта, необходимо осмотреть крепления балки, на которой установлен двигатель. Часто бывает, что гайки, которые фиксируют подушки двигателя, вырваны из своих посадочных мест. В этом случае нужно отдельно вывесить двигатель на домкрате, снять резиновые подушки, на которых он крепится.

Затем нужно вырезать шлифовальной машиной в лонжероне окно, которое обеспечит доступ к гайкам. Затем гайки фиксируются сваркой, закрывается окошко, также заваривается.

Это нужно сделать до того, как будут приварены усиливающие пластины, потому что они закроют доступ к этим гайкам, что сильно осложнит ремонт.

Есть два варианта усиления лонжеронов на «Ниве» 2121:

Изготовить пластину, повторяющую по форме внешнюю часть лонжерона.

Для этого берется лист металла толщиной от 2 до 4 мм. Можно использовать лист большей толщины, но в таком случае его будет сложно подогнать к профилю лонжерона. Для того чтобы правильно его вырезать, сначала надо изготовить лекало из плотного картона. Лист картона прикладывается к лонжерону, очерчиваются границы будущей детали.

Также попутно отмечаются все отверстия. После того как готова выкройка, она накладывается на стальной лист и обводится маркером. Деталь вырезается шлифовальной машиной. После этого нужно просверлить отверстия с шагом около 5 см. Они будут выполнять функцию электрозаклепок, то есть через них деталь будет привариваться к кузову.

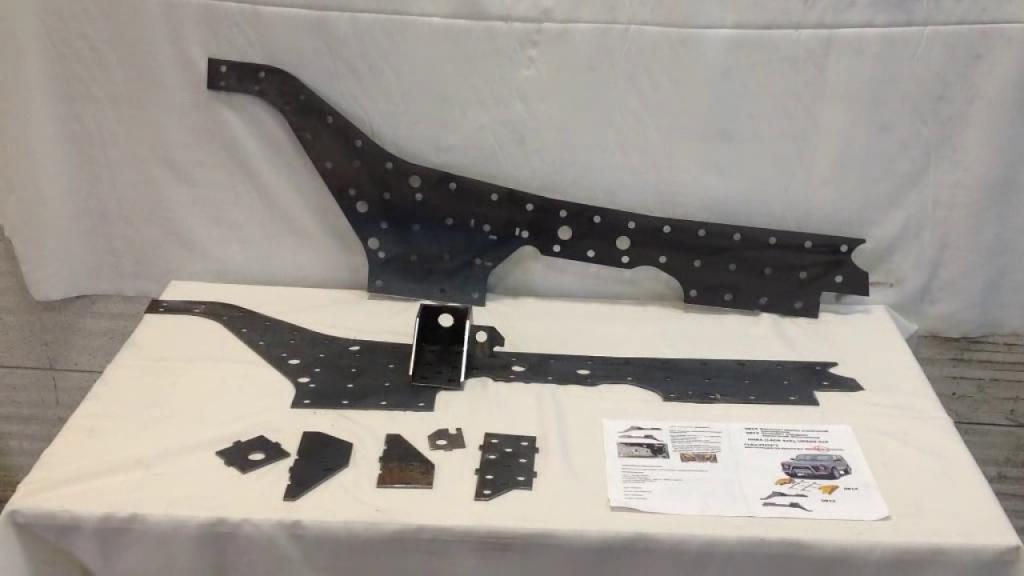

Приобрести готовый комплект для усиления лонжеронов для «Нивы».

Они уже полностью подготовлены к сварке и не требуют никакой доработки. Эти запчасти отличаются разной толщиной металла, из которого изготовлены. Цена на эти усилители составляет около 3 тыс. руб.

Читать новости о новой Ниве

• Установка кнопки Старт-Стоп вместо замка зажигания (принцип работы, схема подключения, ошибки)
• ВАЗ 21213 раздатка устройство, схема, центровка, снятие раздатки
• Каталог TOYOTA WISH — технические характеристики, варианты комплектации японских автомобилей |
• Замена прокладки ГБЦ: Нива Шевроле, замена прокладки головки блока цилиндров своими руками в ваз 2123, какая лучше, моменты распредвала, гидрокомпенсаторов
• Фаркоп (прицепное) Bosal-Oris для LADA (ВАЗ) НИВА 4х4 1238-E – купить по отличной цене в Москве
• Новая Нива Тревел 2021: обзор, характеристики, комплектации и цены, фото салона
• EBD: что это такое в автомобиле, устройство и принцип работы системы
• ВАЗ 21213 раздатка устройство, схема, центровка, снятие раздатки

Усиление передних лонжеронов на «Ниве»

Перед привариванием ремонтного комплекта, необходимо осмотреть крепления балки, на которой установлен двигатель. Часто бывает, что гайки, которые фиксируют подушки двигателя, вырваны из своих посадочных мест. В этом случае нужно отдельно вывесить двигатель на домкрате, снять резиновые подушки, на которых он крепится.

Затем нужно вырезать шлифовальной машиной в лонжероне окно, которое обеспечит доступ к гайкам. Затем гайки фиксируются сваркой, закрывается окошко, также заваривается.

Это нужно сделать до того, как будут приварены усиливающие пластины, потому что они закроют доступ к этим гайкам, что сильно осложнит ремонт.

Есть два варианта усиления лонжеронов на «Ниве» 2121:

Изготовить пластину, повторяющую по форме внешнюю часть лонжерона.

Для этого берется лист металла толщиной от 2 до 4 мм. Можно использовать лист большей толщины, но в таком случае его будет сложно подогнать к профилю лонжерона. Для того чтобы правильно его вырезать, сначала надо изготовить лекало из плотного картона. Лист картона прикладывается к лонжерону, очерчиваются границы будущей детали. Также попутно отмечаются все отверстия. После того как готова выкройка, она накладывается на стальной лист и обводится маркером. Деталь вырезается шлифовальной машиной. После этого нужно просверлить отверстия с шагом около 5 см. Они будут выполнять функцию электрозаклепок, то есть через них деталь будет привариваться к кузову.

Приобрести готовый комплект для усиления лонжеронов для «Нивы».

Они уже полностью подготовлены к сварке и не требуют никакой доработки. Эти запчасти отличаются разной толщиной металла, из которого изготовлены. Цена на эти усилители составляет около 3 тыс. руб.

Меняем задний лонжерон на Ниве

Замена заднего лонжерона на Ниве необходима в случае обнаружения повреждений различной степени тяжести, а также после аварийных ситуаций, в которых пострадали задние детали авто. Возможен, конечно же, ремонт и усиление старого элемента, но не стоит забывать о старении металла, вследствие чего значительно снижаются эксплуатационные характеристики всего автомобиля.

Алгоритм действий:

Ремонт или усиление данных деталей гораздо сложнее, чем в случае с передними лонжеронами, поэтому лучше проводить его в автосервисе, если вы не уверены в собственных силах.

1. Как и в предыдущем случае, для начала нужно изучить чертеж, чтобы понимать, где располагаются интересующие нас детали. После этого необходимо поднять заднюю часть машины домкратами и установить надежные опоры.

1. Теперь необходимо исправить пропорции корпуса машины. Для осуществления этой операции следует установить гидравлические стойки под днище автомобиля Нива и провести распорку от крыши. После этого нужно устранить деформацию поврежденных элементов.
2. Затем необходимо демонтировать крылья
3. После этого нужно провести демонтаж всех деталей задней подвески на Ниве.
4. По окончании демонтажа деталей нужно тщательно зачистить материал от загрязнений и ржавчины.
5. Поврежденный лонжерон следует удалять именно таким образом: по линии сварки нужно просверлить отверстия, места, которые не получилось обработать дрелью, нужно срезать болгаркой, все оставшиеся удалить зубилом. Замена старой детали происходит только после исправления деформаций корпуса и очистки места для установки нового элемента.
6. Теперь следует примерить новый элемент по отношению к корпусу авто Нива и срезать лишнюю длину. Затем нужно сделать в нем три отверстия в районе, где будет проходить сварной шов, и установить деталь на место. Теперь необходимо прихватить ее в трех подготовленных местах. Затем нужно прикрепить с двух сторон шва металлические пластины, чтобы провести усиление и новый лонжерон не лопнул при первой же поездке. Только после всех этих операций можно окончательно приварить лонжерон.
7. Сварные швы следует отшлифовать и нанести на них эпоксидную смолу.
8. Каждая деталь должна быть покрыта несколькими слоями грунтовки.
9. Последний шаг – сборка в обратном порядке всех элементов подвески и снятие авто Нива с домкратов.

После этого замена лонжеронов завершена. Если вы решились проводить ремонт и усиление лонжерона, который лопнул, на Ниве самостоятельно, нужно будет изучить учебные материалы по сварке, а также чертеж автомобиля Нива.

ВАЗ-2121 — специфический автомобиль. Он обладает повышенной проходимостью и может проехать в таких местах, о которых владельцы обычных авто даже не мечтают. Его используют охотники и рыболовы, деревенские жители и просто любители бездорожья.

Однако передвижение по дорогам с плохим покрытием, пересеченной местности приводит к большим динамическим нагрузкам на кузов. Рано или поздно приходит время для усиления лонжеронов «Нивы».

В каких случаях нужно менять лонжерон?

Реше­ние по ремон­ту или замене лон­же­ро­на при­ни­ма­ет­ся исхо­дя из сте­пе­ни его повре­жде­ния. Чаще все­го лон­же­ро­ны повре­жда­ют­ся во вре­мя ава­рии. Кро­ме это­го при­чи­ной частич­ной или пол­ной заме­ны может быть кор­ро­зия, а так­же появ­ле­ние тре­щин в про­цес­се экс­плу­а­та­ции автомобиля.

Если повре­жде­ние после ава­рии плав­ное, без ост­рых углов, то лон­же­рон под­ле­жит ремон­ту, если повре­жде­ние име­ет ост­рые углы (жим­ки с углом менее 90 гра­ду­сов) на неболь­шой пло­ща­ди, тре­щи­ны, раз­ры­вы или кор­ро­зию, кото­рые слож­но убрать после вытя­ги­ва­ния, то лон­же­рон нуж­но частич­но или пол­но­стью менять. Струк­ту­ра метал­ла лон­же­ро­на при таких повре­жде­ни­ях изме­ня­ет­ся, как и его характеристики.

Лон­же­ро­ны со зна­чи­тель­ным повре­жде­ни­ем, сде­лан­ные из ста­ли уль­т­ра-высо­кой проч­но­сти (UHSS-Ultra High Strenth Steel) чаще все­го под­ле­жат замене, так как их очень слож­но или не воз­мож­но отре­мон­ти­ро­вать. Нагрев зна­чи­тель­но ослаб­ля­ет проч­ность такой стали.

Подведём итоги

При усилении кузова Нивы первый элемент, который требует модернизации — это лонжероны транспортного средства. Именно они принимают на себя все колебания элементов подвески машины при движении.

Усилить детали можно как в сервисных центрах, так и самостоятельно, если есть в наличии гараж, желательно со смотровой ямой и необходимые инструменты. Прежде чем приступать к самостоятельному усилению взвесьте все за и против, так как неправильное проведение работ может стоить вам жизни. Это очень трудоёмкий процесс, который требует определённых технических знаний и умений. Если вы не уверены в своих силах, тогда лучше доверить эту работу специалистам.

Забавно, что лонжерон по-французски дословно значит — «идти вдоль», а это можно двояко понимать в контексте популярного интернет мема. Правда, основным значением слова является все-таки то, что в кузове современного автомобиля лонжерон является главным продольным силовым элементом. Чтобы в этом убедиться, посмотрите на чертеж типового современного седана, который приведен ниже.

Обычно два лонжерона проходят в отсеке двигателя внутреннего сгорания вдоль всего кузова до начала багажного отделения. Общее назначение этих элементов конструкции состоит в обеспечении жесткости кузова, они выполняют роль каркаса для остальных составляющих. Также передние лонжероны выполняют амортизирующую функцию во время аварии, т. к. расположены в зоне деформации. Конструктивно они представляют собой массивные трубы прямоугольного сечения. Плохая кондиция этих элементов может привести к нарушению геометрии кузова и подвески, а следовательно, к повышенному расходу резины, и что еще хуже — снижению управляемости. В силу низкого качества фабришинга и непродуманности конструкции, проблема деформации лонжеронов характерна для ВАЗ Нива 2121. В нашей публикации мы рассмотрим способы усиления и восстановления разрушающихся лонжеронов на Нива 2121.
