Все способы увеличения мощности двигателя

Тюнинг карбюратора Солекс 21083 своими руками

Сегодня мы не будем производить каких-либо глобальных доработок или переделок, это скорее доводка, подгонка карбюратора, или проще говоря, улучшение его свойств и характеристик путем шлифовки, расточки, сглаживания углов и т. д.

1. Первым делом необходимо разобрать карбюратор, я думаю много ума для этого не нужно, поэтому особо расписывать процесс не буду.

2. Далее разделяем его на две половины, отделив верхнюю часть от нижней. Не помешает промыть все как следует, затем продуть сжатым воздухом.

3. Присмотритесь к оси воздушной заслонки, винты расположенные на ней довольно сильно выступают, создавая тем самым лишнее никому не нужное сопротивление для входящего потока воздуха. Сглаживаем их или делаем заподлицо при помощи шкурки и напильника.

4. Достаем оську и воздушную заслонку. Затачиваем воздушную заслонку, это не будет лишним.

5. Далее переходим к нижней части. Разберите все как и в случае с верхом.

6. Достаньте наружу дроссельные заслонки вместе с осями.

7. Используя напильник, сделайте оси дроссельных более округлыми. Желательно спрятать шляпки винтов в ось, лично я решил этот вопрос путем использования винтов с конусной шляпкой. Для того чтобы утопить шляпки при помощи дрели и сверла соответствующего диаметра, не помню «10» вроде бы.

8. После этого необходимо собрать дроссельный механизм.

9. В малых диффузорах нужно поправить погрешности отливки корпуса карбюратора, то есть убрать наплывы, сгладить острые углы, желательно сделать ножки малого диффузора в форме «крыла». Эта форма считается наиболее аэродинамичной.

10. Несколько слов про ускорительный насос. Бытует мнение, что на «Классике» нужно две трубки развернуть в одну камеру. Я не согласен с этим утверждением, поскольку во время открытия второй камеры в режиме перехода со средней нагрузки в режим максимальной мощности возникают «провалы». Поэкспериментировав с различными вариантами я принял решение установить две трубки в две камеры. Здесь намного важнее как можно точнее выставить их в зазор между стенкой смесительной камеры и дроссельной заслонкой.

11. Кулачок привода усилителя насоса рекомендую полностью заменить на №4.

Тюнинг карбюратора

Доработка или другими словами тюнинг карбюратора производится дабы достичь максимальной мощности. На впуске, карбюратор автомобиля, должен иметь минимальное сопротивление, поскольку по-другому сложно добиться приемлемого качества смеси и наполнения цилиндров при средних и высоких оборотах двигателя. Выжимать максимум мощности на больших оборотах дает расточка второй камеры и подъем впускных клапанов выше 10,25 мм (актуально для двигателей 1.5 л с высокими распредвалами).

Доработанный карбюратор с диаметром 24/24 дает прибавку при установке даже тюнинговый мотор. Но стоит отметить, что на малых оборотах и частичных нагрузках двигателя, обычное увеличение диаметра диффузоров приведет к ухудшению его работы, поскольку снижается разряжение в области диффузора и ухудшается распыление бензина и гомогенизации смеси.

Доводка карбюратора – это не только замена всех топливных жиклеров на другие, большего сечения, а изменение всех тарировочных данных карба и его начинки. Также в конструкцию карбюратора вводятся дополнительные дозирующие системы. С этой целью в корпусе карбюратора сверлятся дополнительные дозирующие каналы.

Доработка карбюратора Озон

Основные проблемы работы карбюратора

Итак, в каких же случаях производится доработка карбюратора «Озон»? Главным минусом карбюратора является неравномерно распределённое горючее, поступающее в цилиндры мотора. Впрыск карбюратора не может создать необходимую топливно-воздушную смесь, которая будет универсальной для любого режима работы силовой установки. Проблема любого карбюратора — это ступенчатость приготовления рабочей смеси (бензин + воздух). Во время нажатия педали газа двигатель переходит из режима холостого хода постепенно к высоким оборотам, а потом к средним, в это время в системе карбюратора подключаются или отключаются различные дозирующие элементы. Из-за таких ступенчатых переходов возникают своеобразные «провалы» и теряется мощность силового агрегата ввиду сильного обеднения или же обогащения используемой смеси.

Важно, чтобы рабочая смесь во время впрыскивания распределялась равномерно и в равном количестве во все цилиндры, но в реальности этого не происходит. Связано это с недостатками конструкции впускного коллектора при его производстве

Явным примером такого случая является впускной коллектор отечественного производства, который устанавливали на автомобили ВАЗа.

Главный недостаток впуска — это разной длины впускные каналы коллектора. Эта конструкция приводит к неравномерному заполнению цилиндров рабочей смесью. При этом сильно теряется мощность двигателя.

В процессе перехода от низких до средних и высоких оборотов при средних нагрузках в 1-й и 4-й цилиндры поступает смесь, обогащённая в большей степени, чем во 2-й и 3-й. Это обуславливается работой 1-й камеры карбюратора в таком режиме. При резком нажатии на педаль газа ускорительный насос снова подаст большое количество горючего в 1-ю камеру, основная часть которого из неё затем попадёт в первый и четвёртый цилиндр.

Конструкторы карбюраторов «Солекс» частично смогли решить эту проблему, установив форсунку ускорительного насоса в обе камеры.

Когда двигатель достигает средних и высоких частот вращения и возрастает нагрузка, подключается к работе 2-я камера и рабочая обогащённая смесь поступает во 2-й и 3-й цилиндр. При подобном распределении смеси двигатель работает неравномерно, следовательно, быстро и плавно разогнаться не удастся. Уменьшается крутящий момент и мощность, а в результате — неудачное использование коробки передач и возросшее потребление топлива.

На этом проблемы с карбюратором не заканчиваются; ещё одной является несоответствие каналов впускного коллектора и головки в месте стыкования.

Некоторые мастера пытаются решить проблему полировкой каналов, надеясь, что такой тюнинг карбюратора увеличит мощность и крутящий момент. К сожалению, все старания впустую, так как в месте, где соединяются коллектор и ГБЦ, образуются вихревые потоки. Таким образом, полировать каналы нет смысла, так как этим не добиться равномерной подачи смеси в цилиндры.

Какую модель карбюратора выбрать

Для любого автомобиля ВАЗ, начиная с 2101 и заканчивая 2107, подойдут только определённые модели карбюраторов.

Карбюраторы ДААЗ

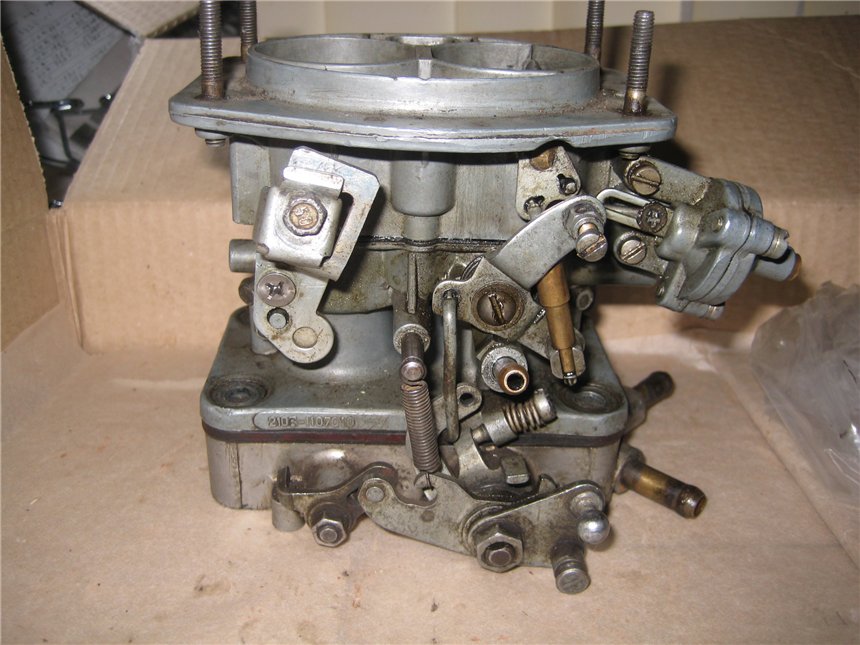

Карбюраторы ДААЗ 2101, 2103, 2106. Производились они на Дмитровском Автоагрегатном Заводе, который выкупил лицензию у итальянской фирмы Weber, потому эти карбюраторы могут указываться под обоими названиями. Устройства не отличались сложностью конструкции, однако могли порадовать своих владельцев быстрым разгоном автомобиля и хорошей скоростью. Одной из самых больших проблем в установке этих моделей является их практическое отсутствие на рынке.

Мощный, но ресурсозатратный карбюратор Weber производился российским Дмитровским заводом по итальянской технологии

Карбюраторы «Озон»

Более технологичные модели, которые устанавливались уже в автомобили ВАЗ 2105 и 2107, тоже производились на Дмитровском Автоагрегатном Заводе. Однако они были не только более продвинуты и усовершенствованны, но и более экологичны. Именно за это они получили название «Озон». Такой карбюратор позволял сократить расход топлива до 7–10 л. на 100 км, при этом сохранив динамические характеристики своих предшественников. Минусом устройства стала сложность его сборки и постоянные загрязнения в одной из камер, которые приводили к тому, что заметно ухудшался разгон автомобиля, снижалась скорость и начинал барахлить мотор.

«Озон» — экологичнаямодель карбюраторов ДААЗ

Solex

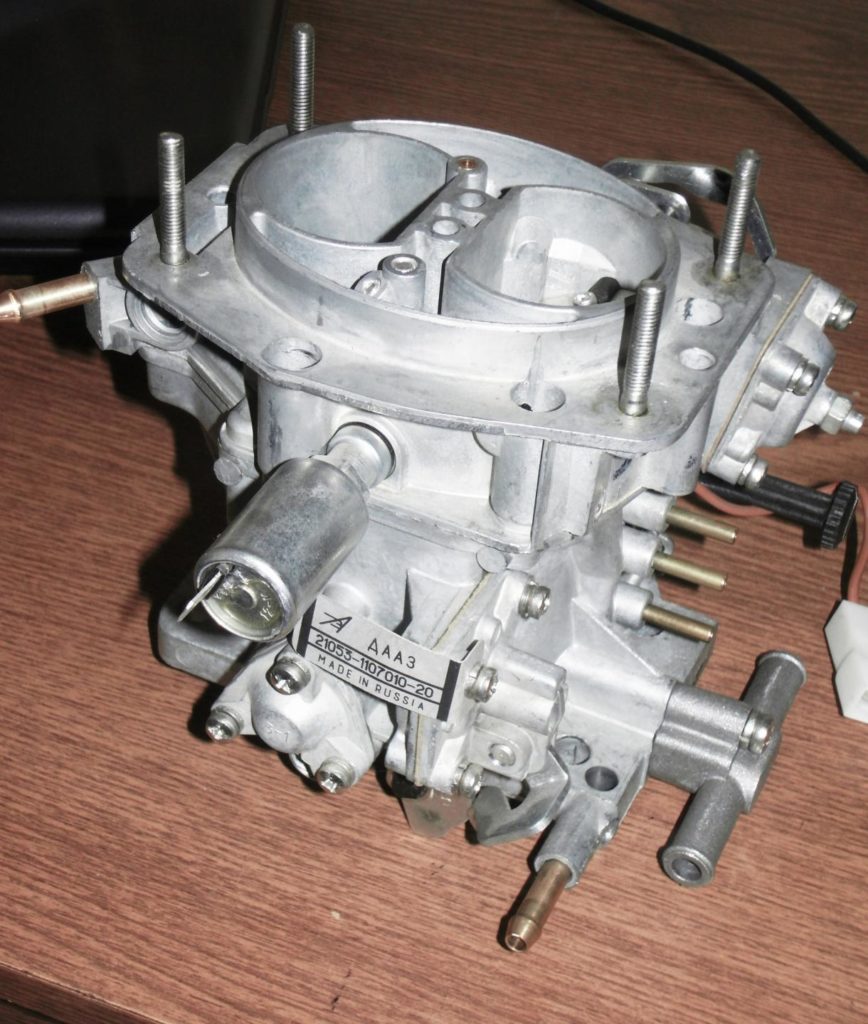

Чуть позже появились карбюраторы ДААЗ 21053. Производились они по лицензии французской фирмы Solex, отсюда и взялось название моделей. Эти карбюраторы были мало чем похожи на предыдущие модели ДААЗ. Обновлённая конструкция с системой обратной подачи топлива позволяла сохранять по 400–500 мл горючего на 100 км. Эти карбюраторы отличались хорошей мощностью при малом расходе бензина. Недостатком устройства стали узкие топливные и воздушные каналы, которые очень часто забивались.

Карбюратор Solex удачно совместил в себе мощность и экологичность своих предшественников

Нестандартный карбюратор Solex 21073

Зачастую пытливые автолюбители прибегали к самостоятельным заменам карбюратора. Одной из подходящих моделей оказался Solex 21073, знаменитый достаточно широки жиклёрами и каналами. Такой карбюратор увеличивал мощность автомобиля, однако вместе с тем поднимал и расход топлива — 9–12 л. на 100 км.

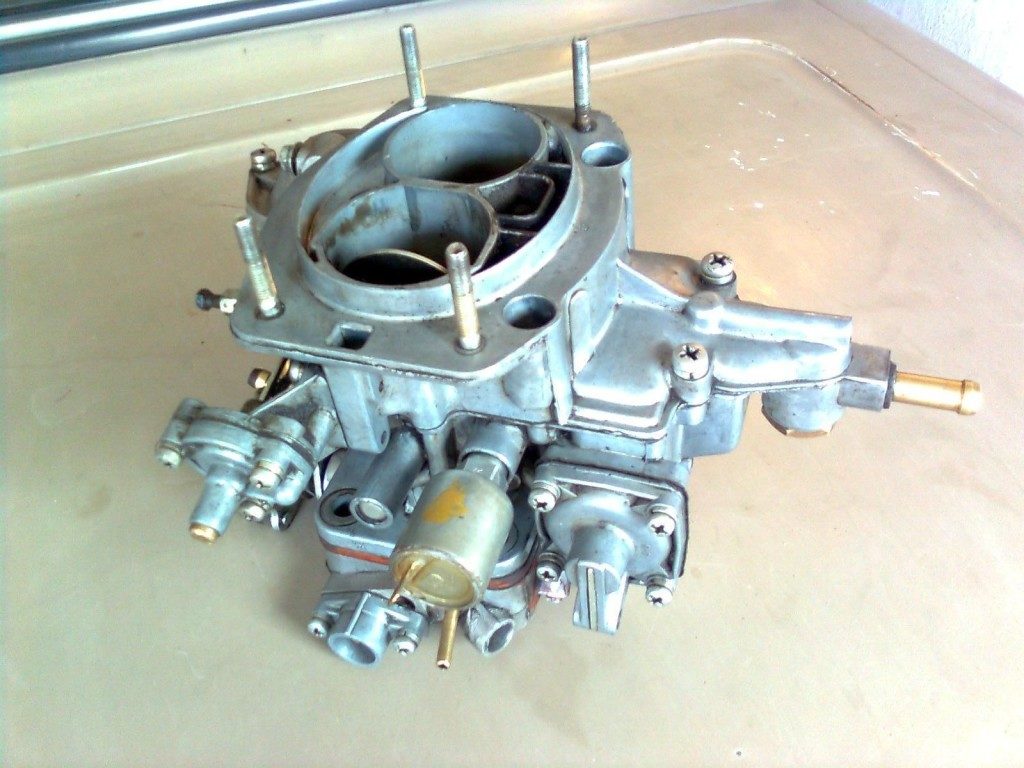

Solex 21083

Второй нестандартный карбюратор, который с некоторыми доработками подходит к моделям ВАЗ 2106 и 2107, это Solex 21083. После расширения диффузоров и установки жиклёров это устройство позволяет значительно поднять динамику автомобиля без особого расхода топлива. Однако процесс апгрейда карбюратора весьма сложен и трудоёмок.

А что нам за это будет?

Спортивные автомобили славятся своими шумовыми эффектами, и проезжая по вашей улице, иногда оставляют впечатление начала атомной войны. Объяснить это довольно просто — выпускная система всего лишь настроена немного иначе, чем у других машин этой серии, что приводит к неприятным для жителей города и приятным для водителя шумам. Чувствуется мощность, сокрытая под капотом вашего почти мустанга. Проиграв в шуме, вы получите другой более приятный нюанс — повышения мощности двигателя в пределах 3-5 лошадей, что заставит ликовать от радости любого автолюбителя.

Если идти строго по инструкции, приведенной выше, уделить внимание жиклёрам и немного разобраться с вопросами зажигания, то можно увеличить мощность двигателя от 5 до 10 лошадиных сил, без какого-либо ущерба для моторесурса. Есть распространённый в народе способ увеличения объёма двигателя до 1600 кубических сантиметров, осуществляемый путём замены карбюратора на сдвоенный, горизонтального типа (фирмы «Вебер»)

Или же изменение программы контроллера для впрыска смеси в цилиндр. Комбинируя различные способы можно достичь желаемого результата с наименьшими потерями других характеристик. Улучшение мощности не будет мгновенным результатом проделанной работы (до 100-110 лошадей). Не смотря на использование качественного топлива, внимательной слежки за ходовой частью своего авто эти способ чреваты частым перебором ДВС ВАЗа, что вероятнее всего относится к отрицательным качествам данного тюнинга

Есть распространённый в народе способ увеличения объёма двигателя до 1600 кубических сантиметров, осуществляемый путём замены карбюратора на сдвоенный, горизонтального типа (фирмы «Вебер»). Или же изменение программы контроллера для впрыска смеси в цилиндр. Комбинируя различные способы можно достичь желаемого результата с наименьшими потерями других характеристик. Улучшение мощности не будет мгновенным результатом проделанной работы (до 100-110 лошадей). Не смотря на использование качественного топлива, внимательной слежки за ходовой частью своего авто эти способ чреваты частым перебором ДВС ВАЗа, что вероятнее всего относится к отрицательным качествам данного тюнинга.

Устранение неполадок в карбюраторной системе

Когда протекает бензин, а давление соответствует норме, тогда необходимо искать неполадку в поплавковой камере. В основном, ее заменяют на новую.

При наличии запаха и нагара на свечах, рекомендуется обратить внимание на поплавок. Это возникает при не отрегулированном поплавке, чрезмерном давлении бензина либо присутствует неполадка в поплавковой камере

Когда на холостом ходу мотор автомобиля работает нестабильно, то чтобы найти поломку, необходимо проверить, нет ли в карбюраторе коррозийных изменений либо загрязнений. В последнем случае его необходимо тщательно почистить.

Ремонт, тюнинг и установка карбюратора

Тюнинг при помощи ремкоплекта

Автомобилисты, не удовлетворенные нечетким реагированием автомобиля на положение педали акселератора или «вялым» набором мощности, могут выполнить тюнинг карбюратора «ВАЗ 2107». Такая доработка не потребует значительных финансовых вливаний и заключается в выполнении следующих мероприятий:

• Приобретаем ремкомплект карбюратора «ДААЗ».
• Полностью разбираем карбюратор
• При помощи наждачной бумаги самой мелкой зернистости (М7\Н-01 или М5\Н-00) производим полировку главных диффузоров, расположенных в средней части карбюратора. Данные манипуляции обеспечивают снижение аэродинамических потерь в процессе поступления воздуха. Обработка (нижнюю часть делаем уже) малых диффузоров при помощи напильника и последующая их шлифовка приведет к усилению этого эффекта.

• В нижней части карбюратора выполняем доработку дроссельных заслонок. Болты крепления заслонки на оси подпиливаем напильником (не подрезая полностью), делая их шляпки потайными.
• Соединяем среднюю часть карбюратора с нижней, предварительно заменив прокладки новыми.
• Устанавливаем новые жиклеры, обеспечивающие обогащение топливной смеси, улучшив тем самым динамику разгона (на высоких и средних оборотах двигателя). Для этого вместо «150»-го топливного жиклера во второй камере устанавливаем «162»-й, применяемый, как правило, в карбюраторах, установленных на «ВАЗ 2105».
• Для получения ускорения в начале разгона в первую камеру устанавливаем 40-й «носик» ускорительного насоса.
• Продуваем каналы карбюратора, устанавливаем остальные жиклеры, устанавливаем новую прокладку крышки и собираем агрегат полностью.
• При необходимости выполняем регулировку уровня топлива.

Процесс доработки карбюратора завершен.

Вышеописанный тюнинг карбюратора «ВАЗ 2107» позволяет получить улучшенную динамику разгона в совокупности с прежним уровнем расхода топлива, что обеспечивает значительную экономию бензина.

Резюмируя вышесказанное, отметим, что тюнинг карбюратора «семерки» является ничем иным, как одним из этапов комплексной доработки силового агрегата, обеспечивающий улучшение эксплуатационных характеристик транспортного средства.

Прибегаем к серьезным переработкам – расточка блока цилиндров

Еще можно повысить показатель мощности мотора путем проведения работы по расточке блока цилиндров. За счет этого повышается объем камеры сгорания, а значит в нее помещается большее количество топливной смеси. При выборе данного метода модификации установленного мотора следует учитывать нижеприведенные моменты:

Увеличение объема блоков цилиндров не приводит к существенному увеличению расхода топлива.
Провести данную работу можно исключительно при наличии определенного опыта и оборудования.
При изменении конструкции следует учитывать тот момент, что стенки блока цилиндров становятся тоньше. При этом в конструкции есть каналы охлаждающей системы

Поэтому следует уделять внимание проводимым расчетам.

Самостоятельно провести расточку блока цилиндров можно только при наличии требуемого оборудования и определенных навыков. Поверхности должна быть строго цилиндрической, не иметь существенных дефектов. В противном случае двигатель начнет быстро изнашиваться.

Не хватает скорости

Если не хватает максимальной скорости, меняем передаточное число. На заднюю ось нужно поставить звёздочку с меньшим количеством зубов. Если не хватает расхода регулировки цепи, её придется укоротить на несколько звеньев. Характеристики разгона изменятся. Первая передача станет короче, но переключаясь на высшие передачи, раскрутив мотор по максимуму, прибавка в скорости будет ощутимой. Максимальная скорость увеличится на десять-пятнадцать километров в час. Кстати, не стоит крутить до «визга» первую передачу. От перегрева может прикипеть втулка в сцеплении и нейтраль пропадет если не навсегда, то уж точно до замены всей короны сцепления.

Кратко о карбюраторе Солекс 21083

Вопиющих проблем проблем карбюратор не вызывает, он вполне отвечает своему времени, просто есть некоторые причины, чтобы внести изменения в его настройки и калибровку для адаптации к манере езды. В настройках Солекс не слишком гибкий. Все, что можно сделать, не снимая карбюратор, отрегулировать холостой ход и заменить жиклеры. Зачем делать тюнинг карбюратора Солекс 21083, разберемся вместе.

Солекс для полуторалитрового двигателя восьмерок и девяток отличается от такой же модели для двигателя 1,3 литра практически только жиклерами и некоторыми калибровочными размерами. Вот тут-то он и не всегда показывает хорошие результаты. Оговоримся сразу — ни о какой экономии топлива в ходе внесения изменений в конструкцию карбюратора речи быть не может.

Расход может измениться в лучшую сторону, но это неминуемо приведет к провалам на переходных режимах работы двигателя, неустойчивым холостым и неэффективным высоким оборотам из-за бедной смеси. Для того чтобы экономить топливо и тратить 3 литра на сотню, нужно менять автомобиль, а не жиклеры. Поэтому об экономии, с вашего позволения, мы говорить не станем. Она в любом случае приведет к нестабильной работе мотора, а свою восьмерку или девятку мы ценим за стабильность.

Растачивание больших диффузоров

Одним из кардинальных способов переделать карбюратор является увеличение воздушного потока путем растачивания диффузора. Автомобиль обретает улучшение динамики при больших и средних нагрузках. Не лишен данный способ и недостатка — на малых оборотах появляются провалы в работе двигателя.

Большие диффузоры

Расточка диффузоров должна быть частью комплексного тюнинга карбюратора. После нее в обязательном порядке требуется подбор новых жиклеров. В случае отсутствия нужного диаметра требуется их рассверливание. Особо актуальна данная операция для форсированных двигателей на 1,7 и 1,8 литра, так как в продаже жиклеры увеличенного диаметра для них отсутствуют.

Не все автовладельцы согласны мирится с провалами на низах. Для улучшения динамики на малых оборотах и при небольших нагрузках применяют:

• Топливный жиклер, который обладает большим диаметром на фоне штатного. Устанавливается в клапан ЭПХХ;
• Увеличенный носик распылителя. Обычно устанавливается в первую камеру, а во вторую, на усмотрение автолюбителя, можно поставить прежний носик;
• Кулачок УН, обладающий увеличенным размером.

Для растачивания можно использовать:

• специальную развертку;
• перьевые сверла по дереву.

Для улучшения аэродинамических свойств после расточки следует убрать шероховатость на поверхности диффузора. Для этого используется наждачная бумага с постепенным снижением абразивности. Рекомендуется последнюю обработку делать наждачкой-нулевкой. Для более тщательной обработки можно использовать пасту Гойя или шерстяную тряпку.

Как переделать карбюратор полностью зависит от умений и финансовых возможностей автовладельца. Производить тюнинг следует с разумным подходом, чтобы в результате вместо увеличения мощности не получить возросший расход топлива и нестабильную работу мотора.

Регулировка и техническое обслуживание

Для стабильной работы всех систем существует регламент по техническому обслуживанию, который необходимо соблюдать. Перед выполнением регулировки карбюратора озон на автомобилях марки 2107, нужно выявить неисправный узел, нет необходимости промывать, разбирать исправные узлы

Промывка системы выполняется с легкостью при домашних условиях, важно соблюдать последовательность шагов

Ремонт и настройка карбюратора озон 2107 начинается с его демонтажа, отключения всех подводящих систем. Необходимо отсоединить привод дроссельной заслонки, подвод охлаждающей жидкости, а также топливный шланг.
Вычистить и промыть карбюратор ваз, модификации озон снаружи, осмотреть на наличие механических повреждений.
Отчистить сетчатый фильтр и пусковое устройство сжатым воздухом под небольшим давлением.
Поплавковая система очищается от явного нагара и отложений

Важно понимать, что старую накипь очистить будет затруднительно, а также она может попасть к отверстиям жиклеров, нарушить работу системы.
Промыть и отрегулировать пусковой механизм, воздушные жиклеры, систему ХХ.
Настраиваем карбюраторные составляющие, производим сборку и монтаж устройства до регулирования, которое настраивается в последующем на горячий двигатель.

Регулировка и настройка производится по отведенной последовательности винтами, для желаемого расхода топлива, динамических показателей автомобиля. Техническое состояние полностью соответствует ездовым характеристикам, комфортабельности при передвижении транспортного средства.

Шлифовка диффузора

Тюнинг карбюратора Солекс рекомендуется начинать с уменьшения сопротивления воздушному потоку в впускном тракте. Диффузор заводского изготовления имеет массу наплывов и выступов, возникших из-за низкого качества литья и последующей обработки поверхности. Из-за этого возникают паразитные воздушные потоки, завихрения, которые мешают поступлению смеси в камеру сгорания.

Для исправления ситуации следует разобрать карбюратор и визуально осмотреть диффузор. Обычно он имеет вид, изображенный на рисунке ниже.

Диффузор карбюратора Солекс с явными дефектами литья

Первоначально необходимо отшлифовать все швы и выступы, возникшие из-за несовершенства технологии производства. В результате доработки должен получится результат, как на рисунке ниже.

Диффузор с отшлифованной поверхностью

На этом этапе можно завершить улучшение прохождения топливо-воздушной смеси, но как известно нет предела совершенству. Опытные автолюбители рекомендуют не останавливаться лишь на шлифовке изъянов изготовления, а придать диффузору максимальные аэродинамические характеристики. Добиться хорошей обтекаемости поверхности можно, придав ей форму похожую на овал либо крыло, как показано ниже.

Диффузор, обладающий максимальной обтекаемостью

Некоторые особенности тюнинга двигателя

В процессе улучшения характеристик двигателя Ваз 2109 могут помочь следующие действия:

• Ослабление силы трения в цепи, состоящей из кольца, поршня и цилиндра.
• Уменьшения массы некоторых деталей, таких как шатуны, поршни и так далее.
• Уменьшение толщины колец поршней, а также сокращение их количества.

Тюнинг инжекторного двигателя

Если с модернизацией карбюраторного двигателя все более или менее понятно, то инжекторный мотор потребует несколько иных методов тюнинга. В данном случае не нужно никакого механического вмешательства, ведь для того чтобы изменить технические характеристики достаточно регулировки настроек ЭБУ.

Чип-тюнинг

Тюнинг двигателя на Ваз 2109

Модернизацию инжекторного двигателя еще называют чип-тюнингом. Вот основные преимущества так называемого чип-двигателя:

• Для двигателя и для других важных параметров автомобиля производителем устанавливаются усредненные значения. Делается это для того чтобы соответствовать общим правилам и требованиям авторынков различных стран мира. У автомобилей появляется некий скрытый резерв, который можно раскрыть благодаря чип-тюнингу.
• Мощность двигателя можно увеличить, не применяя никаких механических операций. При этом изменяются такие параметры, как максимальная скорость автомобиля, его динамические характеристики и так далее.
• Чип-тюнинг позволяет изменить и расход топлива, увеличить обороты двигателя, отрегулировать зажигание, лишь изменив настройки.

Как проводится чип-тюнинг

• Извлекается ЭБУ из автомобиля.
• Оттуда снимается чип памяти, который сохранил все установленные параметры.
• Информация считывается с чипа при помощи программатора.
• Далее в чип вносятся нужные изменения и новые значения записываются.

Некоторые утверждают, что после увеличения мощности инжекторного двигателя расход топлива резко увеличивается,но это ошибочное мнение, ведь такое наблюдается в течение небольшого отрезка времени, а потом все нормализуется. Не уменьшается и срок эксплуатации двигателя после проведения чип-тюнинга. Выше была приведена общая инструкция, касающаяся тюнинга двигателя Ваз 2109. Данная информация касается видоизменения настроек двигателя своими руками, без участия специалистов, что дает возможность неплохо сэкономить. Дело в том, что цена на любое профессиональное видоизменение технических параметров автомобиля в центрах обслуживания очень высока. Зачем же платить такие деньги, если вкупе с фото и видео можно все сделать самостоятельно.

Каждый пешеход, переходя дорогу, неоднократно замечал ряд автомобилей столпившихся на одной линии и ожидающих красного света, дождавшись которого устремляются вперёд. Казалось бы, в этом марафоне скорости должны побеждать дорогие иномарки, но часто это бывает отнюдь не так. Нам лично приходилось видеть, как тот же старенький ВАЗ 2109 давал «джазу» многим спорткарам, стоящим с ним в ожидании. В такой ситуации напрашивается очень логичный вопрос: «Как он это делает?»

Вопрос этот актуален только для любителя, так как человек, ориентирующийся в мире авто, сразу догадается в чём тут секрет. На самом деле факторов очень много, поэтому не стоит думать что всё так просто и, поменяв лишь одну составляющую, можно добиться быстрого идеального результата. Стоит так же учитывать, что сотрудники ГИБДД не одобряют подобный тюнинг авто по понятным причинам.

Устранение подсоса воздуха

Одна из самых распространённых проблем — подсос лишнего воздуха под карбюратор. С этим тоже вполне можно справиться своими силами. Для этого необходимо увеличить площадь прижимания фланца карбюратора (при условии, что не наблюдается деформация крышки карбюратора). Вам понадобятся угловые подкладки (ВАЗ 2101–2107), в которых просверливаем отверстия до 8,2 мм в диаметре. Теперь осталось только заменить этими подкладками заводские шайбы и завинтить гайки.

Если же причиной подсоса воздуха является деформированная крышка, можно заменить заводскую прокладку, изготовив новую своими руками. Сделать её можно из более толстого картона или другого подходящего материала. По контуру прокладки и по контуру отверстий проложите тканевую нить и закрепите её любым бензостойким клеем. Также хороший результат может дать шлифовка нижней плоскости крышки карбюратора.

1 Классификация моторов и варианты модернизации

На сегодняшний день скутеры выпускаются с несколькими типами моторов. Самый популярный вариант малокубового движка – китайская модель 139qmb c рабочим объемом 49,6 кубиков. Далее следует модель 153QM объемом 150 кубов и 157QMJ на 150 см3. Таким образом, в пределах каждого из типов китайских моторов основные детали двигателя в принципе взаимозаменяемы. Это означает, что поиск деталей становится несложной задачей.

Раньше наиболее популярными комплектами для тюнинга скутеров были «киты» от итальянских производителей Pallinni, Mallossi или Metrakit. Данные тюнинг-наборы, как правило, включают в себя огромный комплекс деталей, аксессуары и оборудование для проведения тюнинга скутеров от известных европейских, японских и китайских производителей. Однако в случае с мопедами китайского производства, тюнинг с помощью европейских «китов» слишком дорог для рядовых мотолюбителей, а китайских скутеров на наших дорогах с каждым годом становится все больше и больше.

Тюнинг-набор для скутера

Сегодня тюнинг скутера в основном сводится к увеличению кубатуры мотора. Больше всего тюнингуются двигатели 139qmb объемом до 50 кубиков. Например, вместо штатного поршня и цилиндра на 39 миллиметров устанавливаются более широкие аналоги с диаметром поршня от 44 до 50 миллиметров. В отличие от моделей европейского и японского производства тюнинг «китайцев» в основном сводится к увеличению кубатуры, как следствие повышению мощности двигателя и необходимости соответствующей настройки вариатора и других деталей. И если с 44-миллиметровым поршнем можно оставить заводскую головку блока цилиндров, то при замене 39-ти на 52-миллиметровый вариант придется уже менять и ГБЦ и производить перекалибровку карбюратора. Таким образом, самый простой способ увеличения кубатуры для двигателя 139qmb – это установка 44 миллиметрового поршня, при этом нужно будет приобретать и дополнительные прокладки. Что касается более кубатурных двигателей китайского производства (157QMJ и 153QM на 150 см3), то они построены на идентичной платформе и внешне отличаются от модели 139qmb лишь большей длиной.

Настройка карбюратора Солекс 21083

Все перечисленные выше регулировки относятся к настройкам карбюратора Солекс 21083, и от того, как хорошо будет отрегулирован узел, зависит характер работы двигателя, расход топлива

Есть еще некоторые настройки, на которые также следует обратить внимание

В электромагнитном клапане находится жиклер холостого хода, и диаметр его сечения может быть разным – от 39 до 42 мм, также ест распылители ускорительного насоса с различным сечением «носиков» (35х40, 40х40, 45х40, 35х35). Подбором необходимого диаметра обоих элементов можно добиться работы карбюратора без провалов, хорошей приемистости. Что-то определенное здесь рекомендовать трудно, в каждом конкретном случае нужен индивидуальный подход, и достигается наилучший результат методом проб и ошибок. Кстати, «носики» распылителей могут быть направлены:

• оба в первичную камеру;
• один распылитель – в первую камеру, другой – во вторую.

Еще часто при установке карбюратора многими автомобилистами допускается одна ошибка – неточно устанавливается трос подсоса, и поэтому на холодную двигатель 21083 запускается проблематично, особенно в морозную погоду. После закрепления троса подсоса перед установкой воздушного фильтра необходимо проверить, до конца ли с помощью троса закрывается воздушная заслонка. Если заслонка при вытянутом подсосе остается приоткрытой, необходимо закрепить оплетку тросика в другом положении.

Как увеличить мощность двигателя ВАЗ 2109 (карбюратор) своими руками

На карбюраторных двигателях ездит подавляющее большинство «Девяток». Многие активно хвалят инжекторы, но, тем не менее, на общем количестве именно карбюраторных версий, это никак не отразилось.

На автомобиле ВАЗ 2109 стоит карбюратор ДААЗ 2108-1107010. Димитровградцы звёзд с неба не хватают, и карбюраторы с их конвейера выходят откровенно разные. Один может без нареканий прослужить пять-десять лет, а другой, без видимых на то причин, может внезапно отказаться работать. Правда, проблема вовсе не всегда именно в заводском браке.

Часто такие сложности возникают от грязи, или плохого бензина. Или же от не слишком толкового водителя. Могут стоять неправильные «неродные» жиклеры, что тоже приводит к проблемам.

Как увеличить мощность двигателя ВАЗ 2109 карбюратор?

Некоторые владельцы «ВАЗов» считают, что на увеличение мощности двигателя ВАЗ 2109, карбюратор импортного производства может существенно повлиять. Только вот сравнительные тесты отечественного ДААЗ и итальянского Weber показали, что никакого огромного отрыва вовсе нет. К тому же, Вебер расходует больше топлива и при этом у него выше выброс СО на более высоких оборотах.

Максимальная скорость тоже выше у «нашего» карбюратора Солекс. Если до 80 км/ч разницы почти нет, то выше сотни сразу же Вебер начинает терять позиции. А виной всему его однокамерность.

Для изменения мощности, проводится тюнинг карбюратора ВАЗ 2109.

Рассмотрим варианты (в данном случае для «Солекса»):

• Можно заняться доработкой ускорительного насоса.
• Заменить стандартный карбюратор на другой, у которого тарировочные данные больше. Подойдёт, например, от «Нивы».
• Взять жиклеры и трубки с сечением большего диаметра. Но тут главное не перестараться. Иначе у вас нарушится правильное образование смеси и двигатель не запустится вовсе.

Улучшить процесс смесеобразования путём доработки диффузоров, камер и дроссельных заслонок. В общем, тюнинг карбюратора ВАЗ 2109 своими руками задача вполне реальная.

Alex S Январь 5th, 2014

Опубликовано в: Полезные советы и устройство авто

Метки: Советы автомобилистам

avto-all.com

Устройство карбюратора Солекс

В этой серии карбюраторов модель 21083 является базовым вариантом, обладающая наиболее узким сечением диффузоров, которое равно 21х23.

Настолько необычный вариант инженерного решения позволяет применять его в самых разнообразных конструкционных двигателя и системах топливного обеспечения.

В большинстве современных моделей двигатель расположен в поперечной плоскости, это так называемая зубильная система, где объем не превышает полутора литров. В современном автомобилестроении карбюратор данного типа подвергается различным инновациям, при этом создаются самые разные модели и модификации Солекса.

Он настолько удобен и одновременно прост, что его используют и в старых моделях всемирно известных марок и в самых передовых инженерных решениях, которыми оборудованы скоростные железные кони, осваивающие международные шоссе и гоночные трассы. Учитывая тот момент, что металл, из которого производятся эти механизмы, применяется в наиболее прочных вариантах, карбюраторы такого типа служат долго и надежно.

Риск оправдан

Экстремалы автомобилестроения, рискуя буквально всем, устраивают полную модернизацию двигателя внутреннего сгорания. Сказать, что это рискованно — это ничего не сказать. От старых запчастей в новом движке остаётся только блок. При этом меняется почти всё от увеличения объёма рабочего хода до скорости впрыскивания топливовоздушной смеси. Вся эта система накрывается сверху 16-клаппаной головкой от ВАЗ, что в дальнейшем ведёт к возрастанию лошадиных сил до 120-130. Не пытайтесь повторить подобные операции без предварительного обучения у более опытных товарищей, этот метод модернизации доступен только высококвалифицированный тюнинговым центрам. Распредвал и систему впуска, в принципе, может заменить любой автослесарь, тут особых знаний и усилий не потребуется, но в нашем случае этих незначительных навыков явно недостаточно.
