Не регулируется температура печки ваз-2110: проверяем микроредуктор и датчик температуры

Холодный воздух: привод или заслонка

Если не работает печка ВАЗ-2110, дует холодный воздух, первым делом проверяем, пытается ли привод изменить положение заслонки. Для этого включаем зажигание и вращаем переключатель положения. При этом вы должны слышать, работает ли электрический микродвигатель, а также перемещается ли заслонка. Если ничего подобного не происходит, искать проблему нужно в самом переключателе, проверяя его на исправность, или в электродвигателе привода. В любом случае придется демонтировать весь отопитель.

Если же вы слышите, что привод заслонки работает, но она не меняет свое положение, скорее всего, ее попросту заклинило. В «десятках» может встречаться два вида заслонок: пластиковые и металлические. И если последние заклинивает довольно редко, то для пластиковых, которыми комплектовались первые серии ВАЗ-2110, это обычное явление. Дело в том, что пластик под воздействием горячего воздуха деформируется, что, собственно, и приводит к заклиниванию. Чтобы исправить ситуацию, придется демонтировать и разбирать отопитель.

Проверка САУО

Схема системы автоматического управления отопителем: 1 – электродвигатель вентилятора; 2 – дополнительный резистор; 3 – контроллер; 4 – монтажный блок; 5 – выключатель зажигания; 6 – датчик температуры воздуха в салоне; 7 – выключатель рециркуляции; 8 – клапан рециркуляции; 9 – микромоторедуктор привода заслонки отопителя; А – к выключателю освещения приборов; В – к источникам питания

Распиновка САУО:

В САУО поступает информация от:

– датчика температуры воздуха в салоне (№6), который встроен малогабаритный вентилятор.
– ММР (микромоторедутора) (№9), информация о положении заслонки отопителя.

Управление заслонкой: На основе полученной информации и заданной температуры воздуха контроллер управляет положением заслонки отопителя, подавая соответствующие сигналы на микромоторедуктор привода заслонки.

Управление скоростью вентилятора: для получения малой частоты вращения (все, кроме последней) служит дополнительный резистор (№2), который имеет две спирали с сопротивлением (0,23 и 0,82 Ом). При включении в цепь питания электродвигателя обеих спиралей обеспечивается 1-я скорость вращения вентилятора, если включена спираль сопротивлением 0,23 Ом – 2-я скорость. При включении электродвигателя без резистора ротор вентилятора вращается с максимальной 3-й скоростью (4100 мин-1).

Замена вентилятора

Если проблема всё-таки заключается в самом вентиляторе, то его лучше всего будет заменить на новый. Ремонт вентилятора печки, конечно, может быть выполнен, но это может быть, например, замена щёток. Выполнять более глобальный ремонт просто не имеет смысла, поскольку на длительную службу такой детали надеяться не приходится. Замена вентилятора печки ВАЗ-2110 требует выбора новой детали. Здесь есть два варианта: найти деталь старого образца или купить новую запчасть. Второй вариант более приемлем и доступен.

Вентилятор печки ВАЗ

Процесс замены не так сложен, как может показаться. Достаточно уметь работать со стандартными инструментами, располагать свободным временем и иметь желание поковыряться в родной машинке. Чтобы поменять неисправный вентилятор, необходимо следовать следующему плану работ:

Открываем капот и снимаем аккумуляторную минусовую клемму.
Снимаем стеклоочистители путём поддевания и демонтажа резиновых колпачков. При помощи ключа на 10 откручиваем гайки и снимаем щётки.
При помощи шлицевой отвёртки поддеваем декоративные заглушки, откручиваем винты на жабо и гайки на краях. Теперь можем снять жабо.
Под резиновым уплотнителем можно найти саморезы, которые держат щиток с моторного отсека. Откручиваем их также.
Демонтируем шланг, через который осуществляется подача омывающей жидкости на форсунки.

Процесс замены вентилятора не так сложен, как кажется

На правом щитке моторного отсека на нижней стороне имеется две гайки, под которые подходит торцовый ключ на 10. К ним сложно добраться, но откручивать их можно не до конца, поскольку благодаря нескольким поворотам, щиток легко снимется.
Со шланга, который соединяется с вакуумным усилителем тормозной системы, необходимо заранее снять хомуты.
На крышке салонного фильтра находится четыре самореза, после откручивания которых легко можно его снять.
Уже на этом этапе виднеются очертания мотора печки. Но ещё потребуется отсоединить колодку на двигателе отопительной системы и на резисторе.
После проделанной работы появляется возможность демонтировать левую часть печки вместе с моторчиком.
На место испорченного элемента устанавливается новая деталь, а сборка осуществляется в обратном порядке.

Если ранее вам не приходилось снимать вентилятор отопительной системы, то этот процесс может занять несколько часов. Зато в дальнейшем любая проблема с системой отопления может быть устранена намного быстрее. Даже если в процессе работы у вас что-то не получается, не нужно переставать добиваться положительного результата. Со временем обязательно всё получится.

Принцип работы

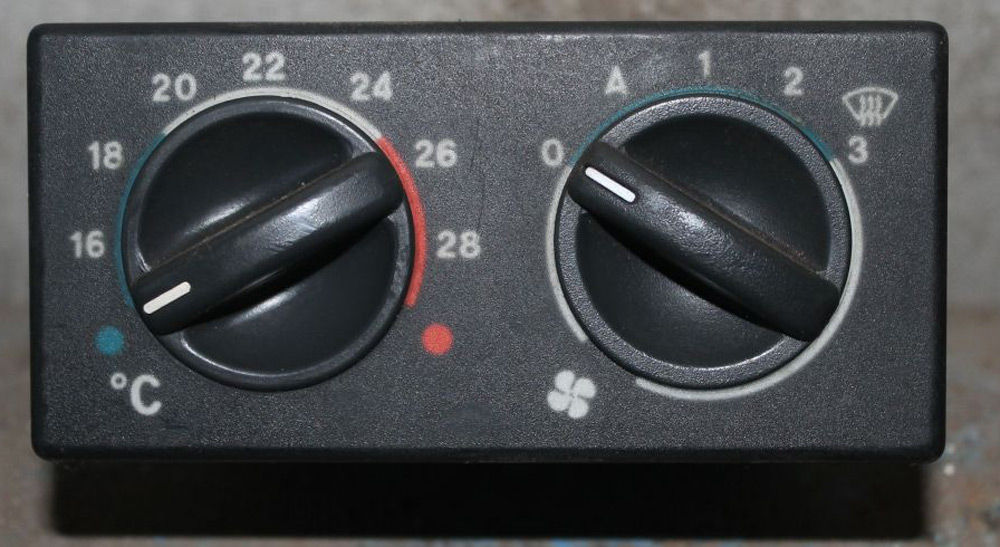

Принцип работы такой системы управления прост – водитель левой рукояткой устанавливает нужную температуру (полностью холодный или в диапазоне от 16 до 28 град.). На основе установленного режима контроллер подает питание на микромоторедуктор и он устанавливает заслонки в нужное положение. Между этими элементами используется двухсторонняя связь – на редукторе установлен датчик положения, который «информирует» контроллер об угле открытия. Благодаря установленному датчику температуры (расположен на потолке) контроллер постоянно следит за степенью нагрева воздуха в салоне, на основе чего корректирует положение заслонки, чтобы поддерживать заданную температуру водителем температуру.

Дачик температуры ВАЗ 2110

За счет использования САУО у водителя отпала надобность корректировать работу печки, чтобы поддерживать комфортную температуру, он задаёт температуру рукояткой, а остальное делает контроллер. На ранних ВАЗ-2110 вентилятор отопителя имел три режима работы, разница между которыми сводится к скорости вращения. Регулировка скорости выполняется благодаря установке в цепь питания электродвигателя блока реостатов. После появились модели, у которых вентилятор получил 4-й режим работы – автоматический. При его включении вентилятор работает под управлением контроллера — САУО регулирует скорость вращения электродвигателя, чтобы корректировать температуру в салоне.

Использование электромеханического управления на ВАЗ-2110 повысило удобство управления обогревом салона, но из-за более сложной конструкции повысилась вероятность поломки печки.

Переключатель, электропривод и проводка

Проверить исправность переключателя вентилятора немного сложнее. Для этого потребуется снимать блок управления и тестером в режиме омметра диагностировать резистор переменного сопротивления.

Чтобы проверить сам электропривод, необходимо снять декоративные накладки возле ветрового стекла с наружной стороны и демонтировать электродвигатель. Определить его исправность можно, подключив контакты привода напрямую к клеммам аккумулятора.

Что касается проводки, то ее целостность проверяется тем же тестером в режиме вольтметра на контактах электродвигателя вентилятора. Если напряжение на них есть (в режиме включенного привода), значит, проводка целая. В обратном случае лучше обратиться к автоэлектрику.

Замена вентилятора

Если проблема всё-таки заключается в самом вентиляторе, то его лучше всего будет заменить на новый. Ремонт вентилятора печки, конечно, может быть выполнен, но это может быть, например, замена щёток. Выполнять более глобальный ремонт просто не имеет смысла, поскольку на длительную службу такой детали надеяться не приходится. Замена вентилятора требует выбора новой детали. Здесь есть два варианта: найти деталь старого образца или купить новую запчасть. Второй вариант более приемлем и доступен.

Открываем капот и снимаем аккумуляторную минусовую клемму.
Снимаем стеклоочистители путём поддевания и демонтажа резиновых колпачков. При помощи ключа на 10 откручиваем гайки и снимаем щётки.
При помощи шлицевой отвёртки поддеваем декоративные заглушки, откручиваем винты на жабо и гайки на краях. Теперь можем снять жабо.
Под резиновым уплотнителем можно найти саморезы, которые держат щиток с моторного отсека. Откручиваем их также.
Демонтируем шланг, через который осуществляется подача омывающей жидкости на форсунки.

На правом щитке моторного отсека на нижней стороне имеется две гайки, под которые подходит торцовый ключ на 10. К ним сложно добраться, но откручивать их можно не до конца, поскольку благодаря нескольким поворотам, щиток легко снимется.
Со шланга, который соединяется с вакуумным усилителем тормозной системы, необходимо заранее снять хомуты.
На крышке салонного фильтра находится четыре самореза, после откручивания которых легко можно его снять.
Уже на этом этапе виднеются очертания мотора печки. Но ещё потребуется отсоединить колодку на двигателе отопительной системы и на резисторе.
После проделанной работы появляется возможность демонтировать левую часть печки вместе с моторчиком.
На место испорченного элемента устанавливается новая деталь, а сборка осуществляется в обратном порядке.

Как правило, многие возникают на смене сезонов. В частности, с наступившими холодами многие водители замечают, что в их автомобиле не работает печка. Редко кто игнорирует эту неисправность, ведь всегда лучше ездить в теплой машине. Тем более, что ремонт печки на ВАЗ 2110 не требует ни сложной диагностики, ни специфического оборудования.

Итак, рассмотрим варианты, при которых может понадобиться ремонт. Прежде всего, это:

невозможность отрегулировать температуру отопителя,
течь в радиаторе,
неисправности моторедуктора.

Регулировка САУО

Чтобы проверить функциональность приспособления, следует взять ртутный термометр и положить его неподалёку от датчика температуры. После этого необходимо активизировать контроллер печки, а рукоятку управления вентилятором выставить в положение «А». САУО следует подвергнуть тщательной регулировке только в том случае, если через 15–20 минут температура будет ниже данных с датчика более чем на два градуса.

Чтобы САУО работал лучше, придётся его вытащить и затем несколько раз повернуть регулятор, расположенный с левой стороны контроллера. Добиться увеличения температуры можно посредством поворота регулятора по часовой стрелке, а снижения — соответственно, против часовой.

После всех проведённых манипуляций нужно будет вновь проверить функциональность отопительного приспособления и, при необходимости, повторить всё сначала.

Проверка работы САУО

Для диагностики этой системы нужно иметь мультиметр, чтобы можно было измерить ток на розовом и коричневом проводах. Напряжение может иметь разные значения, это зависит от того, какой именно контроллер встроен в авто. Например, в автомобилях старого выпуска — до 2002 года установлены контроллеры управления отопитель 1303.3854, в таком случае напряжение в минимальном положении меняется примерно за 14 секунд, а при максимальном значении подается стабильно. Поэтому если напряжение блока САУО на выходе имеет постоянное значение — он неисправен. На более новых автомобилях с 2003 года выпуска встроенный блок 1323.3854, и печка 2111-8101012.

Когда обнаружили неисправности в контроллере, то могут быть неисправными заслонки. Чтобы определить и другие причины поломки печки автомобиля 2110-12, скорее всего нужно будет разобрать отопитель.

Регулировка САУО

Расположите обычный ртутный термометр возле датчика температуры на потолке. Включите контроллер отопителя и установите рукоятку управления вентилятором в положение «А», а задатчиком температуры на 2С выше температуры воздуха в салоне. Если при закрытых дверях и окнах после 15мин в салоне температура не будет соответствовать заданной, тогда блок управления печкой следует отрегулировать.

Для регулировки следует вытащить блок САУО из гнезда и вращать регулятор на левой стороне контроллера:

повернуть по часовой стрелке для увеличения температуры.
повернуть против часовой стрелки для уменьшения.

Снова проверьте работу системы отопления, повторив указанные выше операции.

Печка не дует совсем, в чём проблема

При выходе из строя отопителя, можно сделать первичную диагностику неисправностей своими руками.

К сожалению, сложная система управления отопителем не оправдала себя, как устройство, позволяющее снять хлопоты с водителя и автоматически поддерживать заданный температурный режим. Вместо этого мы получили массу неприятностей и холодные салоны в мороз. Пойдём от простого к сложному и для начала разберём проблемы с электрическим двигателем отопителя. Здесь все более-менее просто:

Предохранитель.Включаем печку, она не работает. Если нам повезло, то сгорел предохранитель. Отыскать его проще простого, сложнее выяснить причину его перегорания. 25-амперный предохранитель F18находится в главном монтажном блоке, он же защищает цепь подсветки бардачка, обогрева заднего стекла и частично имеет отношение к прикуривателю, так что продиагностировать его выход из строя просто. А для того чтобы найти короткое замыкание, из-за которого он сгорел, придётся прозванивать все эти цепи — подсветки бардачка, обогрева заднего стекла, омывателя фар и прикуривателя.

Расположение предохранителя отопителя.

Проверяем контакты на блоке управления отопителем и электродвигателе.

Проверяем систему автоматического управления отопителем

Система управления печкой тоже может выдавать сюрпризы. Они заключаются в том, что может не работать одна из скоростей, несколько, а может работать всего одна, самая мощная. При этом блок САУО не универсальный и подбирается в зависимости от года выпуска автомобиля:

Одной из причин выхода из строя печки может быть блок системы автоматического управления отопителем.

2110-8128020-03 , цена 2300 рублей, применяется на десятках последних лет выпуска;
21102-8121020 , цена 3100 рублей, устанавливался на машины с климатической установкой;
2110-8128020-02 , около 2 тысяч, ставили на десятки первых лет выпуска;
2110-8128020-01 , 1840 рублей, применялся на некоторых машинах до 2000 года выпуска.

Решение проблем с неисправным переключателем скоростей отопителя ВАЗ-2110

Отопительное приспособление, которое установлено в отечественном ВАЗ-2110, представляет собой раздельную систему, состоящую из нескольких приборов. Главным элементом конструкции считается блок, от функционирования которого зависит подготовка поступающего в салон транспортного средства воздушного потока. Блок печки находится под капотом авто, с его помощью происходит регулировка скорости, с которой идёт воздух, а также его температуры. Кроме центрального блока в состав системы входит распределитель воздуха. Стоит отметить, что все воздуховоды, которые есть на ВАЗ-2110, находятся в салоне машины на панели приборов. Волжская «десятка» оснащается специальной печкой «2110-01», отличной от других моделей наличием испарителя в штатном климатическом устройстве. В статье рассмотрим причины, из-за которых не работает переключатель режимов печки ВАЗ-2110, а также приведём инструкцию по устранению проблем, возникших в каждом из узлов.

Как проверить исправность контроллера САУО

Для проверки САУО потребуется мультиметр чтобы замерить напряжение на розовом и коричневом проводах (при этом включаем зажигание и крутим ручку температуры). В зависимости от того какой именно контролер установлен на авто напряжение меняется по-разному. На автомобилях до 2001 года устанавливался контроллер управления отопителем 1303.3854 его напряжение в положении «min» снижается через 13±5 секунд, а на отметке «max» подается постоянно. Таким образом когда напряжение блока САУО на выходе не меняется – он не рабочий. На автомобили после 2003 г. устанавливался блок 1323.3854 и печка 2111-8101012.

Когда барахлит контроллер то могут не работать заслонки, но дабы диагностировать другие причины неисправности печки ВАЗ 2110-12 придется разбирать отопитель.

Ремонт блока управления отопителя ВАЗ-2110 своими руками

Если выяснилось во время диагностики, что проблема именно в модуле управления печкой, значит, его необходимо попытаться отремонтировать или установить новую деталь. Так как цена на новые электронные агрегаты довольно высокая, правильным решением будет произвести ремонт управляющей детали, тем более что для этого необходимы лишь базовые знания электроники, умение пользоваться тестером и паяльником при необходимости.

Прежде чем приступить к работе, надо разобрать блок управления отопителем. Для этого с демонтированного предварительно электронного модуля снимается с защёлок передняя крышка с регуляторами. Дальше отсоединяется специальная стеклянная накладка. С помощью отвёртки откручиваются два винта на передней панели агрегата и один на задней стенке. После этого верхнюю крышку модуля можно снять, делать это надо очень аккуратно, чтобы не повредить контакты внутри детали.

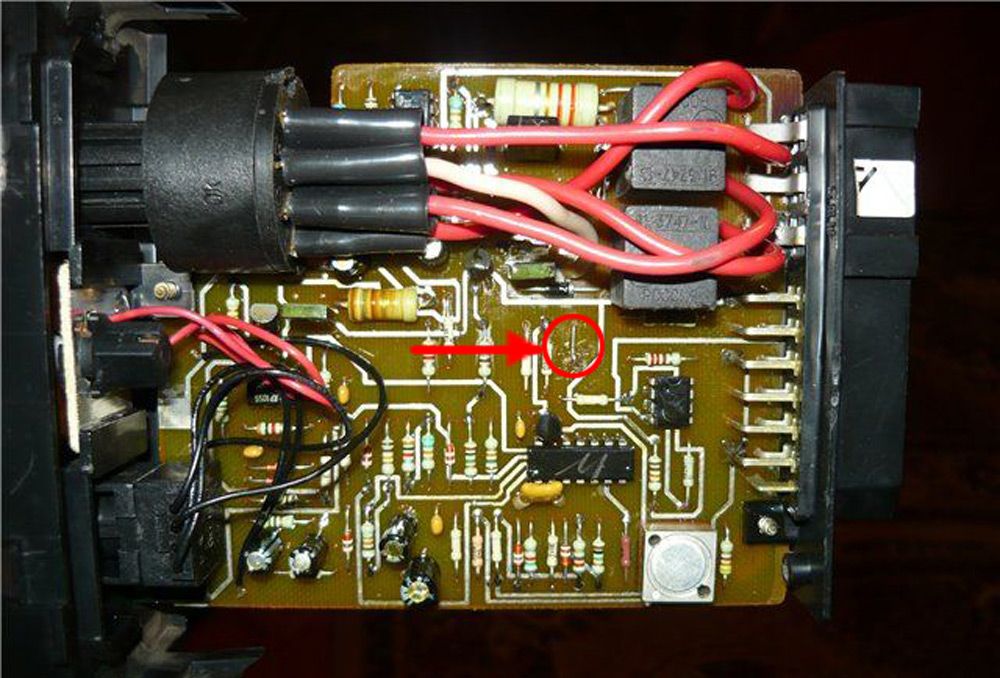

Внутри модуля имеются электронные дорожки, контакты и резисторы, которые отвечают за качественное функционирование контроллеров отопительной системы автомобиля. Надо провести осмотр всех контактов, электронных дорожек на плате, резисторов и перемычек. От высоких рабочих температур может сильно нагреваться плата, что повлечёт за собой отсоединение контактов

Особое внимание надо обратить на места подачи питания, произвести зачистку контактов. Если есть видимые повреждения электронной цепи, необходимо осуществить пайку повреждённых элементов

Параллельно с помощью тестера и омметра проверяется функциональность электронных элементов и резисторов, которые находятся на плате. При необходимости производится замена неработающих деталей на плате модуля САУО.

После устранения неполадок блок управления отопителя собирается в обратном порядке и устанавливается на своё штатное место. Дальше надо подключить питание аккумулятора и проверить работу отопительной системы транспортного средства, при необходимости производится регулировка контроллера отопителя.

Устройство

Прежде всего, следует знать само устройство системы отопления, чтобы четко понимать, что и как ремонтировать, ведь для ВАЗ 2110 перебои работы отопителя – явление типичное, и время от времени требующее вмешательства надежных рук – будь то водитель или работник СТО.

Для стабильной и качественной езды в автомобиле рекомендуется не только уметь пользоваться системой отопления, но и разбираться в устройстве отопителя. С принципом функционирования системы можно познакомиться здесь: https://vazweb.ru/desyatka/otoplenie/otopitel.html

Итак, система отопления состоит из: 1. Собственно блок отопителя, который обеспечивает обогрев салона

Его представляют (по важности деталей):

Электродвигатель, на котором также закреплен вентилятор, для нагнетания горячего воздуха;
Радиатор, без которого вся система не работает. Причем, в отличие от старого отопителя, радиатор печки ВАЗ 2110 нового образца не имеет крана, перекрывающего поток тосола (антифриза) через радиатор. Таким образом, он всегда (хоть зимой, хоть летом) нагрет. Сделано это якобы для того, чтобы устранить протекания, которые часто наблюдались через этот кран, а также – чтобы максимально быстро при потребности нагревать салон. Летом приточная вентиляция идет мимо радиатора, но все же некоторые владельцы ВАЗ 2110, производя ремонт печки, добавляют в систему этот кран;
Заслонки, которых три. Одна отвечает за рециркуляцию воздухозаборника, вторая открывает/закрывает канал отопителя, третья, самая важная для салона – управления отопителем;
Резистор, который регулирует скорость обдува.

Все детали упакованы в блок с дополнительными клапанами, щитками, штуцерами. Все это устройство одето в корпус и находится под капотом ближе к панели приборов.

2. Следующий блок представляют воздуховоды ВАЗ 2110. Они отходят непосредственно от печки и обеспечивают:

Вентиляцию салона через центральные сопла;
Воздухораспределитель работает на подачу тепла (или обычного воздуха для вентиляции);
Два воздуховода направлены на заднюю часть салона;
Есть целая система из пяти сопел для обогрева ног;
Два боковых воздуховода обеспечивают обогрев боковых стекол и частично салона, обеспечивая лучшее отопление;
Два сопла для вентиляции.

Таков, вкратце, принцип распределения горячего или холодного воздуха внутри ВАЗ 2110.

3. Блок электронного управления печки работает из салона. В него включены:

Ручка контроллера. Это устройство позволяет задавать температуру в салоне, которую должен выдавать блок печки. Включается путем поворота ручки и выставляет температуру от воздуха, температура которого будет соответствовать той, что за бортом, до 30°С. Чаще всего эту деталь называют контролером САУО (системы автоуправления отопителя);
Датчик температуры отвечает за включение печки, когда температура в салоне снижается на 2 градуса против заданной. У датчика есть микровентилятор, и если ручка управления находится в положении А, тогда включается микромоторчик в блоке печки, и начинает работать заслонка, обеспечивающая правильное отопление. Поэтому обычно прежде, чем начинать ремонт системы отопления, проверяется работа этого датчика. Он расположен рядом с лампочкой отопления на потолке ВАЗ 2110. Поскольку ремонт его не предусмотрен, то в случае поломки это устройство следует сразу же заменить.

Быстро и качественно заменить вентилятор печки в ВАЗ 2110 поможет данный материал: https://vazweb.ru/desyatka/otoplenie/zamena-ventilyatora-pechki.html

Потолочный датчик температуры воздуха в салоне

Диагностика исправности и демонтаж блока управления печкой

Модуль САУО находится на центральной консоли машины и отвечает за правильный обогрев салона. Ремонт блока управления печкой ВАЗ-2110 требует определённых знаний в электронике, потому прежде, чем приступить к ремонту детали, надо определить, действительно ли проблема в самом электронном модуле.

Для этого надо изначально демонтировать агрегат и установить на его место заведомо исправную деталь. Возьмите блок САУО у друзей или в сервисном центре для диагностики отопительной системы вашего авто.

Прежде чем выполнять какие-либо работы в автомобиле, которые касаются электроники и проводки, отключите питание аккумулятора во избежание замыкания или перегорания электронных элементов.

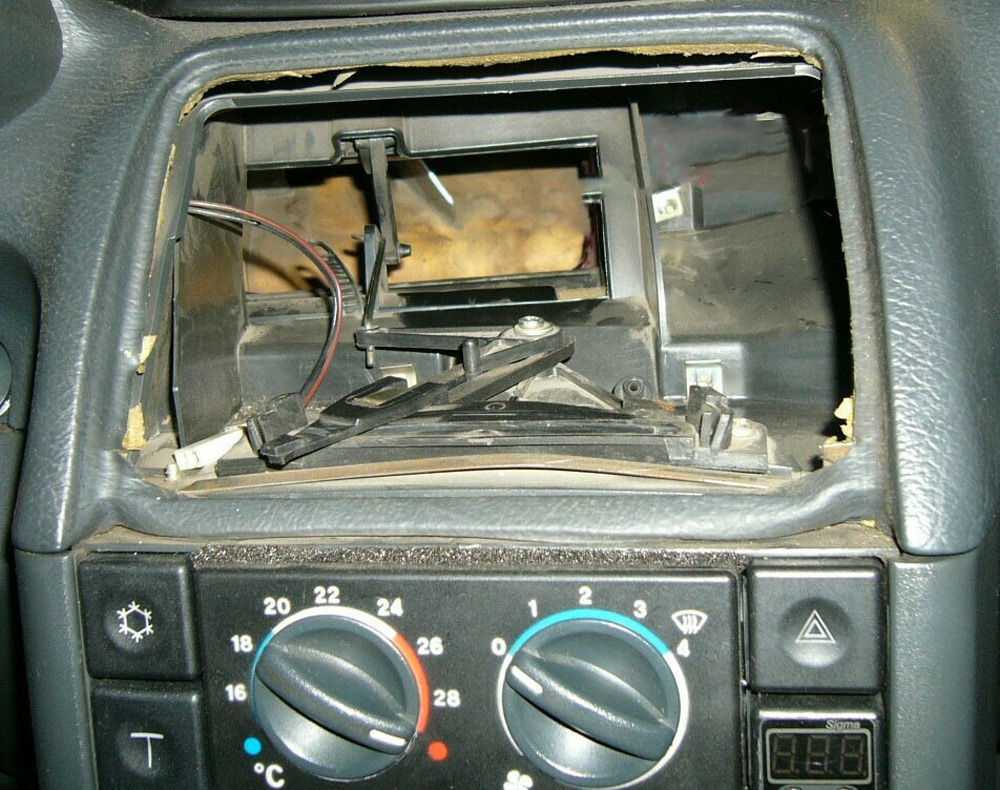

Дальше можно приступать непосредственно к снятию агрегата, через который производится координирование функциональности печки. Для этого изначально демонтируются кнопки, которые находятся по бокам печки. Регуляторы отопителя обязательно надо переключить в нулевые позиции. Только после этого можно вытянуть модуль. Делать это надо очень аккуратно, так как к задней стороне агрегата подключены штекеры питания

Как только вы их увидите, их надо осторожно отсоединить, чтобы не повредить контакты. На этом демонтаж можно считать завершённым

На штатное посадочное место устанавливается рабочий блок, и проверяется работа отопительной системы автомобиля. Если с новым агрегатом печка функционирует правильно, значит, неисправность в самом блоке САУО. В ином случае надо диагностировать другие элементы отопительной системы.

Принцип работы

Дачик температуры ВАЗ 2110

Регулировка САУО

Подведём итоги

Неисправности блока управления печкой ВАЗ-2110 могут повлечь за собой как некорректное функционирование отопительной системы автомобиля, так и полный отказ работы печки. В холодную пору года это отразится не только на комфортном пребывании в салоне автомобиля, а и на безопасном вождении для водителя транспортного средства.

Ремонт блока управления печкой можно произвести собственными силами, имея базовые знания по электронике, желание работать и повышать свой комфорт.

Качественный ремонт и своевременные регулярные проверки блока перед наступлением холодов помогут вам сэкономить деньги на услугах по ремонту печки в сервисных центрах и покупке дорогостоящих элементов отопительной системы.
