Не работает печка ваз 2109

Особенности устройства печки ВАЗ 2109

1. Скоба крепления кожухов отопителя; 2. Заслонка управления отопителем; 3. Левый кожух отопителя; 4. Тяга заслонки обогрева ног; 5. Уплотнительная прокладка радиатора; 6. Радиатор; 7. Уплотнительная прокладка отопителя; 8. Электродвигатель; 9. Кожухи вентилятора; 10. Рабочее колесо вентилятора; 11. Заслонка обогрева; 12. Воздухопровод обогрева ветрового стекла; 13. Воздухопровод бокового сопла; 14. Боковое сопло; 15. Заслонка центрального сопла; 16. Толкатель лопаток; 17. Ось лопатки; 18. Лопатка; 19. Рычажок перекрытия центрального сопла; 20. Тяга заслонки обогрева ветрового стекла; 21. Рычажок изменения направления воздушного потока; 22. Рукоятка управления подогревом воздуха; 23. Рукоятка подачи воздуха на ветровое стекло; 24. Рукоятка подачи воздуха в ноги; 25. Кронштейн рычагов управления; 26. Скоба крепления оболочки тяги; 27. Тяга управления краном; 28. Тяга заслонки управления отопителем; 29. Заслонка обогрева ног; 30. Оси рычагов управления подогревом воздуха; 31. Стяжной винтовой хомут; 32. Клапан крана отопителя; 33. Корпус крана; 34. Рычаг клапана; 35. Шланги, соединяющие кран с радиатором отопителя; 36. Воздухопровод внутренней вентиляции; 37. Окна обогрева ног задних пассажиров; 38. Кран отопителя; 39. Окно обогрева ног водителя; 40. Облицовка центральной стойки; 41. Внутренняя полость центральной стойки; 42. Воздухопровод вытяжной вентиляции; 43. Обивка центральной стойки; 44. Облицовка дефлектора вытяжной вентиляции; 45. Резиновый клапан; 46. Корпус дефлектора; 47. Дефлектор вытяжной вентиляции; 48. I. Отопитель; 49. II. Схема работы отопителя; 50. III. Кран отопителя; 51. IV. Вытяжная вентиляция салона

Печка состоит из 2 пластмассовых кожухов (правого и левого), которые соединяются между собой по периметру скобами крепления. Специальный жгут закладывается для уплотнения в пазы кожухов. Электровентилятор, принудительно подающий воздух в салон, крепится двумя винтами сверху отопителя. Конструкция печки сделана так, что электровентилятор можно легко снять со стороны отсека двигателя.

К кожухам вентилятора крепится электродвигатель типа 45.3730, на валу которого установлено рабочее колесо электровентилятора с тремя скоростями вращения благодаря двум спиралям резистора. Чтобы получить необходимую частоту вращения рабочего колеса, предусмотрен дополнительный резистор, прикрепленный в отверстие кожуха печки с левой стороны винтом.

Радиатор подогрева подаваемого воздуха установлен в кожухах отопителя. Он крепится к правому кожуху тремя винтами и уплотняется пенополиуретановой прокладкой. Состоит он из:

двух рядов трубок,
охлаждающих пластин,
двух пластмассовых бачков.

Краник отопителя, состоящий из корпуса с двумя парами патрубков, подсоединен к системе охлаждения резиновыми шлангами. Циркуляцию жидкости через радиатор осуществляет насос системы охлаждения. На подводящей магистрали в корпусе крана на оси установлен пластинчатый клапан крана, имеющий отверстие пропускающее охлаждающую жидкость. Рычаг клапана соединяется тягой с рычагом рукоятки, которой можно управлять подогревом воздуха. При повороте этого рычага отверстие в клапане откроет магистраль, чтобы жидкость стала поступать в радиатор. Тут подробнее о замене крана отопителя.

Управление печкой осуществляется с помощью трех рукояток, рычаги которых установлены на осях пластмассового кронштейна, прикрепленного к панели приборов четырьмя винтами. Рукоятка управления подогревом воздействует на рычаг крана через тягу и на рычаг привода заслонки. При полном ее перемещении вправо и кран, и заслонка полностью открываются, воздух электровентилятором подаются через радиатор, где проходит прогон нагретой охлаждающей жидкости.

При среднем положении рукоятки кран и заслонка находятся в промежуточных положениях, часть воздуха в этом случае проходит через радиатор, а часть минует его. Этим надежно обеспечивается нужная степень подогрева воздуха в данный момент. Если рукоятку поместить в крайнее левое положение, кран и заслонка управления полностью закрыты, подающийся в салон воздух при этом не подогревается.

Верхняя левая рукоятка, регулирующая подачу воздуха к ногам водителя и пассажиров, соединена с рычагом заслонки тягой. При ее перемещении влево заслонка обогрева ног открывается, а воздух из кожухов направляется в окна. С левой и правой сторон воздух подается в ноги водителя и пассажира, находящегося на переднем сиденье. В ноги пассажиров на задних сиденьях воздух подается по воздухопроводу внутренней вентиляции.

Не работает «печка» на автомобилях ВАЗ 2108, 2109, 21099, причины

Многим владельцам автомобилей ВАЗ 2108, 2109, 21099 знакома ситуация, когда после включения электродвигателя вентилятора отопителя («печки») он не работает или работает, но только на самой большой, или на самой маленькой скорости. Рассмотрим от чего так бывает и, что делать в такой ситуации.

Причины отказа электродвигателя вентилятора отопителя — «печки»

Самое простое — отошла от вибрации его задняя часть (круглая фишка с несколькими контактами), либо в ней или на самом переключателе окислились контакты. Следует восстановить соединение переключателя, контакты зачистить. Для этого придется разобрать часть передней панели.

— Пропала «масса» в электрической цепи включения электродвигателя «печки»

На ВАЗ 2108, 2109, 21099 минусовой провод отходит от самого электродвигателя и крепится рядом с ним к кузову автомобиля. Зачищаем контакт для восстановления «массы».

— Неисправна проводка электрической цепи включения электродвигателя вентилятора

Возможно просто отошла соединительная колодка или окислились соединения. В худшем случае произошел «обрыв» в каком-либо проводе. По схеме находим проблемное место.

— Неисправен сам электродвигатель

В первую очередь под подозрением щетки электродвигателя и его коллектор (к которому они прижимаются). Щетки могут быть изношены или разрушены, могут зависнуть. Коллектор изнашивается или загрязняется. В любом случае необходимо снять электродвигатель отопителя, разобрать его и проверить наличие неисправности.

Во вторую очередь, в электродвигателе может произойти межвитковое замыкание обмотки якоря. В таком случае будет гореть предохранитель «печки» (4-й или F7 в блоке 2114). Электродвигатель под замену.

Причины работы электродвигателя вентилятора отопителя только на малой скорости

Окислились контакты или вышел из строя сам переключатель.

— Вал якоря заклинивает в подшипниках

Со стороны электродвигателя возможны посторонние звуки (скрежет, визг, скрип). Может перегорать предохранитель. Заменяем электродвигатель.

Примечания и дополнения

— Электродвигатель вентилятора отопителя («печки») может подключаться к бортовой сети либо напрямую (самая высокая скорость), либо через дополнительный резистор имеющий две спирали сопротивления (0,23 Ом и 0,82 Ом). Если в цепь включены обе спирали — скорость низкая, если одна 0,23 — скорость средняя.

Источник

Не работает вентилятор печки ВАЗ 2114 причины.

Здравствуйте. Если Вы в лютый мороз или в жаркий летний день завели машину, а вентилятор печки на ВАЗ 2114 перестал работать и не дует — не расстраивайтесь, так как эту проблему можно быстро решить прочитав данную статью. Для того, чтобы понять причины по которым может не работать вентилятор печки, давайте сначала рассмотрим электрическую схему подключения мотора печки.

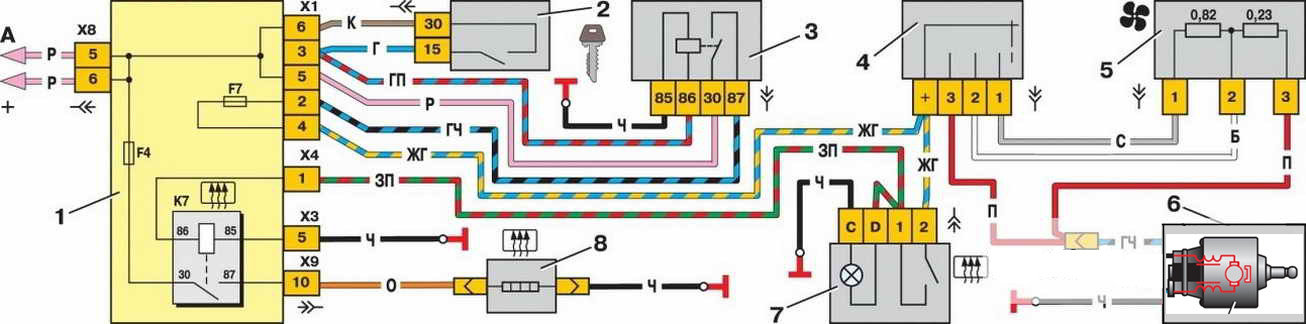

Схема вентилятора печки ВАЗ 2114, 2115, 2113.

И так, вот список всех составляющих схемы:

Монтажный блок (он же блок предохранителей).
Замок зажигания.
Реле разгрузки замка зажигания.
Переключатель скоростей вентилятора печки.
Дополнительные резисторы.
Мотор печки.
Выключатель обогрева заднего стекла с контрольной лампой.
Нагревательный элемент обогрева заднего стекла.

Схема работает следующим образом. При повороте ключа в замке зажигания (2) включается его разгрузочное реле (3). С разгрузочного реле подаётся питание предохранитель f7 в монтажном блоке (1). После предохранителя питание идёт на выключатель обогрева заднего стекла (7) и переключатель скоростей вентилятора (4), который распределяет на какой из резисторов (5) дальше пойдёт питание. Выход 1 с переключателя (4) соответствует самой медленной скорости обдува, а выход 3 идёт на прямую к моторчику печки (6), т.е. самая высокая скорость обдува.

Причины по которым не работает моторчик печки ВАЗ 2114, 2115, 2113.

Причины по которым свежий поток холодного воздуха летом или горячая струя зимой не идёт из воздуховодов вашего ВАЗ 2113, 2114, 2115, могут быть двух видов:

механические
электрические

Рассмотрим их более подробно.

Механические причины по которым не работает вентилятор печки ВАЗ 2114, 2115, 2113.

В первую очередь к механическим причинам относится засорение воздуховода.

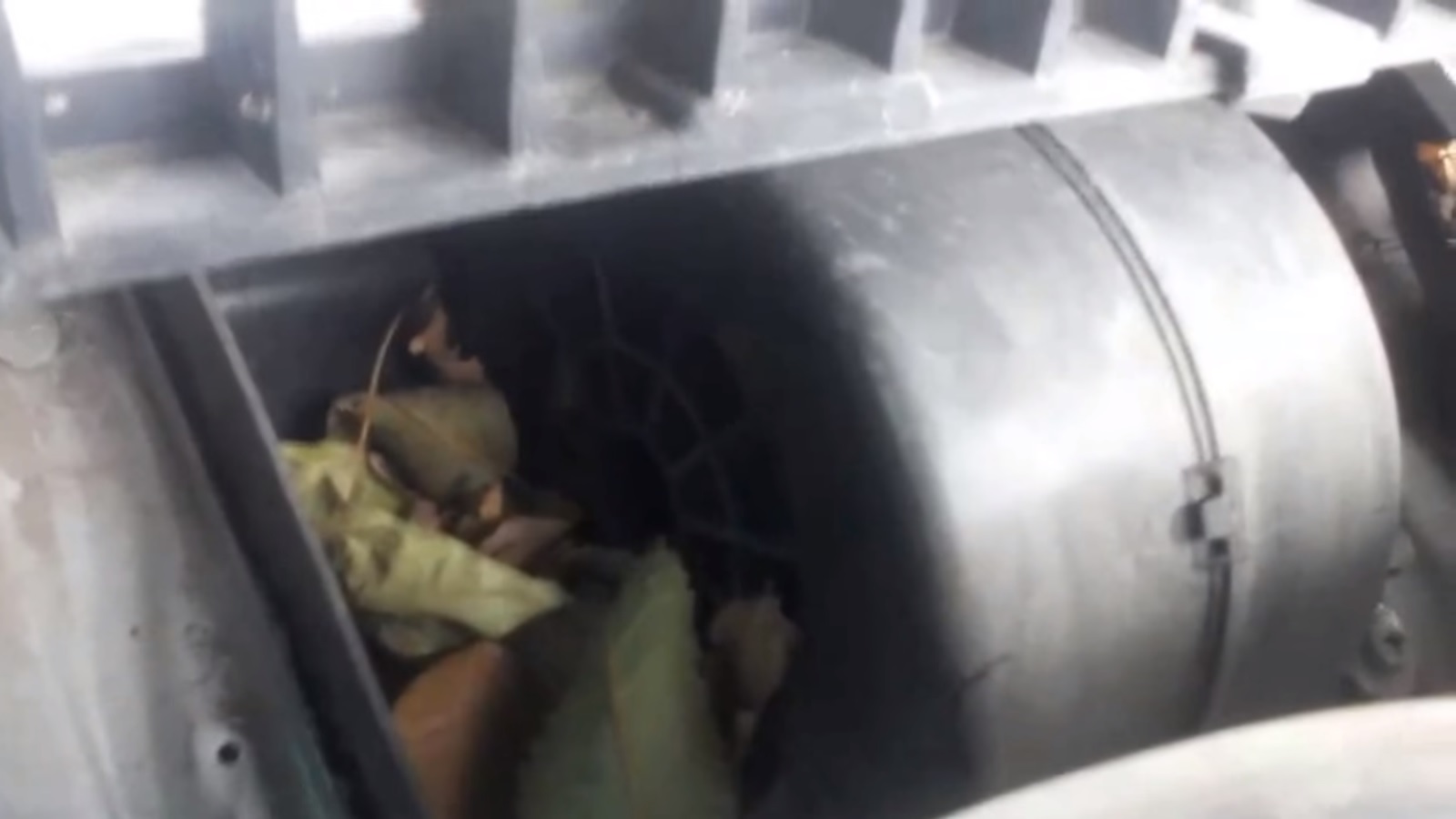

Как видно на фото, листья, ветки и прочий мусор попадают под кожух и забивают воздуховод моторчика печки. Мусор может попасть и в саму секцию с лопастями и заклинить вентилятор печки. Обычно перед этим из под копотного пространства доносится свист или скрежет.

К механическим причинам неработоспособности мотора печки можно отнести заклинивание лопостей в следствии неправильной установки корпуса вентилятора печки. При снятии моторчика печки часто повреждаются защёлки фиксирующие две части корпуса. И если эти части между собой крепко не зафиксированы, то между ними будет щель и поток воздуха, который должен идти в салон, будет попадать в эту щель. Так же части корпуса могут вообще клинить лопости моторчика, тогда он вообще не будет крутиться.

Предохранитель.

Пойдём по схеме данной в начале поста. Если у Вас не работает вентилятор отопителя вместе с подогревом заднего стекла, то дело 100% в предохранителе. Проверяйте предохранитель f7 в монтажном блоке, если он в порядке, то ищите мультиметром приходит ли на него плюс с реле разгрузки замка зажигания. Для этого при включённом зажигании один щуп мультиметра помещаем на предохранитель а другой на кузов авто. Если всё в порядке, смотрим цепь от предохранителя до переключателя скоростей и выключателя подогрева.

Переключатель скоростей вентилятора печки.

С предохранителем разобрались — идём дальше. А дальше у нас переключатель скоростей мотора печки. Для его проверки снимаем с него разъём. На разъёме три входа рядом и один расположен, как бы отдельно от них. Замыкаем проводом любой из этих трёх входов с тем, который стоит отдельно. Если моторчик заработал, то всему виной переключатель скоростей, если нет — капаем дальше.

Дополнительные резисторы.

Если вентилятор работает, но только на третьей (самой быстрой) скорости, то тут всему виной дополнительные резисторы. На третьем режиме питание подаётся напрямую на вентилятор обходя дополнительные резисторы, поэтому на других режимах он не работает.

Моторчик печки ВАЗ 2114, 2115, 2113.

Если проверка всех перечисленных выше узлов, показала их работоспособность — причина в самом моторчике печки. Скорее всего он сгорел или у него плохая масса. Для проверки снимаем его (как это сделать читайте тут) и подключаем напрямую к аккумулятору (чёрный провод, прикрученный к кузову — минус). Если работает — плохая масса. Не работает — меняем моторчик.

Проверка и замена датчика температуры

На ВАЗ-2109 часто причиной несвоевременного срабатывания или полного отказа вентилятора является датчик температуры охлаждающей жидкости. Поэтому его необходимо проверить во вторую очередь. Датчик расположен в нижней части радиатора, от него отходят два провода. Перед тем как вывернуть его с места, нужно провести точную проверку работы системы охлаждения:

Замкните между собой концы проводов, ведущих на датчик. Если после этого вентилятор начал работать, а датчик нагрелся, то этот контроллер нужно поменять. При проведении тестирования на горячем радиаторе, вы можете обнаружить, что корпус датчика тоже теплый. В этом случае проверьте термостат.
Если вентилятор не работает даже после замыкания проводов, то проблема может крыться в реле или предохранителе. Проверку реле нужно проводить в том случае, если не слышно звука его срабатывания. В зависимости от типа автомобиля оно может находиться в монтажном блоке (для моделей с карбюраторами) или в салоне под отсеком для вещей водителя (у инжекторных авто). Самый простой способ проверки этого устройства – установка на его место подобного устройства. Если после замены реле, вентилятор заработал, можете не проводить дальнейшую проверку.
Иногда устройство не работает, а звук срабатывания реле присутствует. В этом случае проверьте предохранитель F-8.

Если вы не обнаружили неисправности в других системах, то необходимо заменить датчик температуры в системе охлаждения. Это делают по инструкции:

Выключите зажигание, снимите клемму с аккумулятора и слейте жидкость из расширительного бачка и генератора. Для этого нужно вынуть специальные пробки.
Затем отключите датчик от клеммной колодки.
Накидным ключом выверните датчик с его места, не прикладывая чрезмерного усилия.

Установите новый датчик и проведите обратную сборку. Некоторые автолюбители предпочитают не сливать тосол из системы, а просто действовать быстро. В этом случае, после того как датчик покинет посадочное место, систему покинет некоторое количество охлаждающей жидкости, поэтому ее нужно будет долить.

Поломка моторчика вентилятора

Может случиться и такое, что «полетел», непосредственно, сам моторчик вентилятора. Для того, чтобы убедиться, что вентилятор печки не работает именно по этой причине, включите печную систему. Внимательно прислушайтесь к наличию/отсутствию характерных звуков. Если вентилятор работает, вы услышите специфическое жужжание. В случае, когда моторчик сгорел, потребуется заменить его.

Если же моторчик вентилятора работает, есть вероятность, что накрылся предохранитель, в результате чего произошла поломка электрооборудования, сбой в контактах. Определить это несложно. При хороших соединениях панель приборов светит чётко, фары равномерно распределяют свет, а дворники активно двигаются.

Вентилятор не включается

Основные причины:

износ щеток. Поскольку вентилятор печки является обычным двигателем постоянного тока, его главная проблема – истирание щеток, использующихся для подвода напряжения к коллектору. Когда медно-графитовые щетки истираются настолько, что прижимающего усилия пружины уже недостаточно для хорошего контакта, вентилятор работает с переменной частой. К примеру, может включиться после удара по приборной панели либо проезда выбоины на дороге;
неисправности в электрической цепи управления. Возможно, причина в отпаявшемся контакте, так как во время работы определенные детали электрической цепи могут сильно нагреваться;
окисление контактов, обрыв проводов;
перегорание предохранителя (рекомендуем почитать, как правильно заменить предохранитель). Если после
замены предохранитель перегорает вновь и вновь, необходимо искать участок цепи, на котором происходит короткое замыкание.

Основные неисправности и методы их устранения

Причин неисправности может быть множество, вот самые частые из них.

Плохо поступает теплый воздух в салон или не поступает совсем

Неисправности вентилятора или ручки включения — одной из распространенных причин является поломка электрического двигателя вентилятора, проводки, ручки переключателя.

Методы проверки — для проверки этой неисправности необходимо; включить зажигание транспортного средства, включить рычаг управления на первое положение, прислушаться.

Звук работы вентилятора должен быть слышен в салоне если нет, то надо открыть капот и послушать там если звука работающего вентилятора не слышно причина в нем или переключателе.

Устранение поломки — снять двигатель вентилятора проверить его, если он исправлен проверить исправность проводки и ручки включения и устранить проблему.

Неисправность воздуховодов — в случае если вентилятор работает, а воздух не попадает в салон.

Методы проверки — проверить просто нужно включить вентилятор печки, открыть воздуховоды и поочередно проверить рукой подается ли воздух на лобовое стекло, боковые стекла в ноги и верхнюю часть водителя и пассажира.

Устранение — необходимо проверить воздуховоды скорее всего они забились пылью, листьями или пухом. Если опять воздух не поступает в салон надо проверить работоспособность заслонок воздуховода.

Дует холодный воздух из печки ВАЗ 2109, 21099

В зимний морозный день, отправляясь в далекую поездку вы, планируя, что эта поездка будет комфортной благодаря печке, включаете ее и… приходите в ужас, ведь из печки идет холодный воздух! Как же быть в такой ситуации?

Наиболее простым способом решения проблемы является подтяжка тросика заслонки радиатора. Его можно найти на радиаторном корпусе, расположенном неподалеку с педалью газа.

Нередко у переднеприводных моделей ВАЗа наблюдается такая поломка, как неполное открытие отопительного крана. Диагностика проводится путем сравнения температуры радиаторных патрубков. В случае, когда температуры разнятся, можно говорить с уверенностью, что кран закрыт не до конца, поэтому и происходит выдувание холодного воздуха вместо теплого. Решение проблемного вопроса заключается опять же, в натяжке троса управления клапаном и его регулировки.

Случается и так, что нагнетаемый печкой воздух уходит через щели воздухоотводов. Негерметичность приводит к такой неприятности. Простая герметизация швов поможет вернуть все на круги своя и снова наслаждаться теплом любимой печки.

Протечка тосола ВАЗ 2109

Протечка тосола в девятой модели ВАЗа – одна из наиболее распространенных неполадок. Это говорит о том, что, прежде всего, нужно заняться системой охлаждения, пора менять патрубки.

Но почему же происходит выброс?

Во-первых, это вполне может быть банальный износ комплектующих. Как правило, из рабочего строя выходят шланги и патрубки, так как изготовлены они у автомобилей ВАЗ из непрочного материала.

Низкое качество деталей, как и дефекты, износ напрямую влияют на здоровье радиатора. Комплектующие от нерадивого сборщика приводят к множественным проблемам, которые оказывают самое пагубное влияние, как на отопительную систему, так и на всю работу авто.

Одним из наиболее уязвимым элементом печки является бак расширителя. Пластик, одно это слово наводит на подозрения, не способен выдержать такие мощные нагрузки, которые приходятся на эту деталь, безусловно важную для автомобиля. И, если многие иномарки снабжены надежным, долговечным баком, то отечественный производитель пока до этой фишки не додумался и год за годом выпускает машины с пластиковым баком, регулярно выходящим из состояния дееспособности. Чинить его бесполезно, проще заменить на новый.

А теперь стоит разобраться с тем, как определить выброс охладительной жидкости.

Если под автомобилем на длительной стоянке остаются масляные пятна – нет сомнений, что протекает тосол.

Определить эту проблему можно и по запаху: при нормальной работе авто, в салоне никогда не должно пахнуть им.

Иногда можно наблюдать, как белый дым тянется через выхлопную трубу. Некачественный бензин? Возможно, но скорее – это протечка тосола.

Предотвратить поломку можно регулярно проверяя состояние автомобиля, его комплектующих на износ, в особенности, ремня ГРМ.

Теперь, когда известны все основные м

оменты, касающиеся неисправности радиатора ВАЗ 21009, можно спокойно попробовать свои силы в качестве автослесаря. Немного сноровки, терпения и подробное описание диагностической процедуры помогут избежать ошибок и лишних трат на СТО центр.

Удачи в дороге!

Как разобрать моторчик вентилятора

Если не работает вентилятор печки и вы не хотите покупать новый, а предпочитаете самостоятельно разобраться с неисправностью, вам потребуется разобрать сам моторчик.

Открутите 2 винтика-крепления вентилятора.
Отцепите сам вентилятор, для этого выведите его опору из зацепления.
Оторвите уплотнитель из поролона с правой стороны на кожухе.
Уберите опору кожуха вентилятора.
При помощи отвёртки разъедините пластиковые защёлки кожуха.
Отвёрткой подденьте 2 пружинные защёлки и отцепите их.
Теперь можно снять крышку с моторчика.
Вытащите моторчик, вместе с ним вытащится и крыльчатка двигателя отопителя, не снимайте её чтобы не нарушилась балансировка.
Открутите оба винтика которые держат щёткодержатель.
Вытащите 2 закладные гайки.
Демонтируйте щёткодержатель.
Произведите визуальный осмотр коллектора. Если есть царапины и подгорания, его нужно зачистить мелкозернистой шкуркой. Если присутствуют более серьёзные повреждения, не поддающиеся ремонту, замените моторчик.
Соберите всё в обратном порядке.

Если у вас уже есть опыт ремонта электрических моторов, то вам не составит труда справиться и с этим, правда, порой проще заменить поломавшийся двигатель новым, чем мучиться с ремонтом старого и совсем ненадолго продлить ему жизнь.

Источник

Причины, почему не работает вентилятор печки ВАЗ-2109

Опытные специалисты, занимающиеся ремонтом ВАЗ-2109, выделяют несколько наиболее распространенных причин, по которым вентилятор автомобильного обогревателя-печки перестает работать.

Первая причина заключается в сгоревшем предохранительном элементе. Ее называют самой проблематичной, так как определить, что из строя вышла именно эта деталь, бывает сложно. Чтобы это сделать, необходимо пересмотреть всю токопроводящую цепь отопительной системы транспортного средства. Если проблема кроется именно в испорченном предохранителе, то следует знать его маркировку – «F7» (она соответствует заданной силе тока предохранителя в 30 А).

Вторая причина – плохой контакт в монтажном блоке. Данный контакт попросту может окислиться. Для проверки подобного предположения можно просто пошевелить колодку с закрепленными на ней жгутиками. В случае если печной вентилятор после этих манипуляций внезапно снова заработал, значит, причина именно в данном контакте. Решение проблемы очевидное – следует произвести зачистку окисленного контакта в монтажном блоке.

Третья причина – в системе зажигания произошло заливание реле. Выяснить эту причину легко

Для этого нужно обратить внимание, в какой момент начинает работать обогревательный прибор ВАЗ-2109. Если он включается уже после того, как этап прогревания транспортного средства уже завершился, то реле зажигания залило маслом

Специалисты в этом случае советуют заменить вышедшее из строя реле, которое размещается на ВАЗ-2109 под приборной панелью.

Четвертая причина того, что вентилятор начинает свое функционирование не сразу (как и сама автомобильная печка), а на третьей скорости. Оказывается, описанная причина имеет прямую связь с добавочным резистором. Так, на первых двух скоростях вентилятор подпитывается электрическим током с помощью этого добавочного резистора. При переходе на режим третьей скорости электроток начинает подаваться сразу на вентилятор без каких-либо добавочных приспособлений. Если заменить испорченный добавочный резистор, то вентилятор автомобильного обогревателя начнет функционировать уже на первом скоростном режиме.

Также к причинам, по которым может не работать вентилятор, входящий в конструкцию отопительной системы транспортного средства, специалисты относят неисправное состояние переключателя данной системы. Описываемый переключатель находится под центральной консолью. Для его диагностики необходимо произвести ряд несложных операций:

демонтируем центральную консоль;
заводим автомобиль;
берем двенадцативольтную лампочку (например, габаритную), которая будет служить своеобразным тестером, если к ней припаять провода – «минус» и «плюс»;
провод «минус» – замыкаем на кузов;
провод «плюс» – прикасаемся к 1-му, 2-му и 3-му контактам добавочного резистора.

Диагностируем реакцию тестера-лампочки:

тестер горит – переключатель находится в рабочем состоянии;
тестер не горит – переключатель не работает.

Во втором случае провод тестера-лампочки присоединяем к «плюсу» переключателя и снова диагностируем его реакцию:

тестер горит – обрыва в токопроводящей цепи нет, предохранитель не поврежден;
тестер не горит – в токопроводящей цепи есть где-то обрывы, а предохранитель находится в рабочем состоянии.

Проанализировав проблемную ситуацию и причины, что привели к ее возникновению, следует их решить путем замены детали, вышедшей из строя.

Также неисправность может быть скрыта в неработающих деталях самого вентилятора. Чаще всего выходит из строя его электрический двигатель – сердце данного прибора. Такая причина диагностируется в случае, когда все предыдущие оказались неподходящими. Если рассматривать более подробно виды неисправностей электродвигателя вентилятора, то можно среди них выделить:

Данная деталь сгорела.
Электродвигатель плохо контактирует с массой транспортного средства.
В щетках электродвигателя вентилятора автомобильной печки наблюдается залипание.

Критической причиной выхода из строя вентилятора отопительной системы ВАЗ-2109 является подтвержденный факт того, что сгорел его электродвигатель. В этом случае предстоит замена сразу всего прибора, а не конкретной его детали.
