Не работает печка в нексии: дует холодный воздух, не работает блок управления, направления, что делать

Устройство системы отопления ДЭУ Нексия

Чтобы разобраться в причинах поломки печки важно знать ее конструктивные особенности, из каких элементах она состоит и где находится ее «ахиллесова пята». Также важно знать общее устройство системы отопления и кондиционирования автомобиля

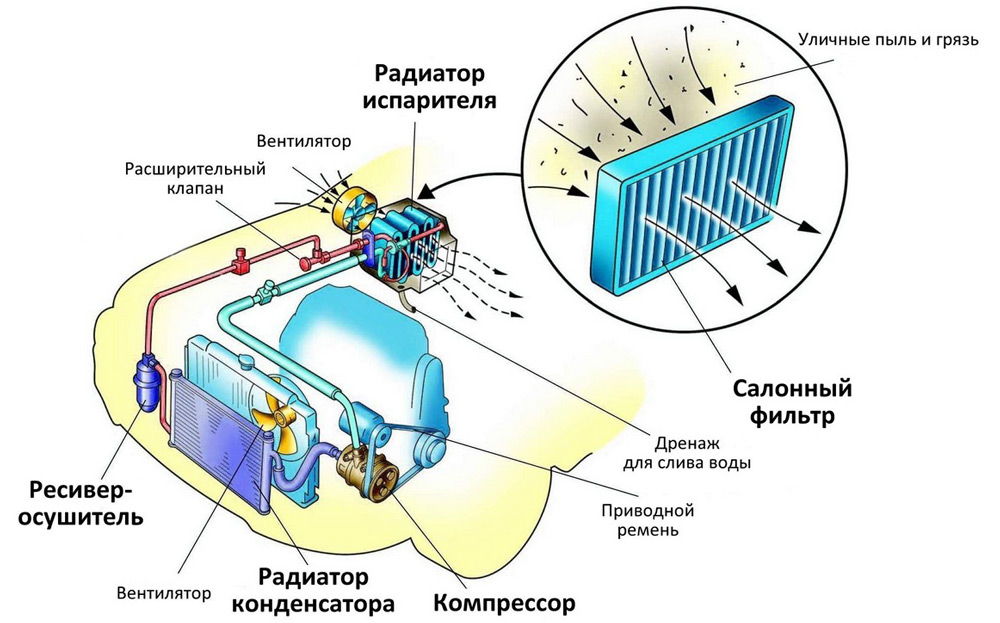

Системы отопления, вентиляции и кондиционирования Дэу Нексия расположены в одном блоке. Последний скрыт за панелью приборов.

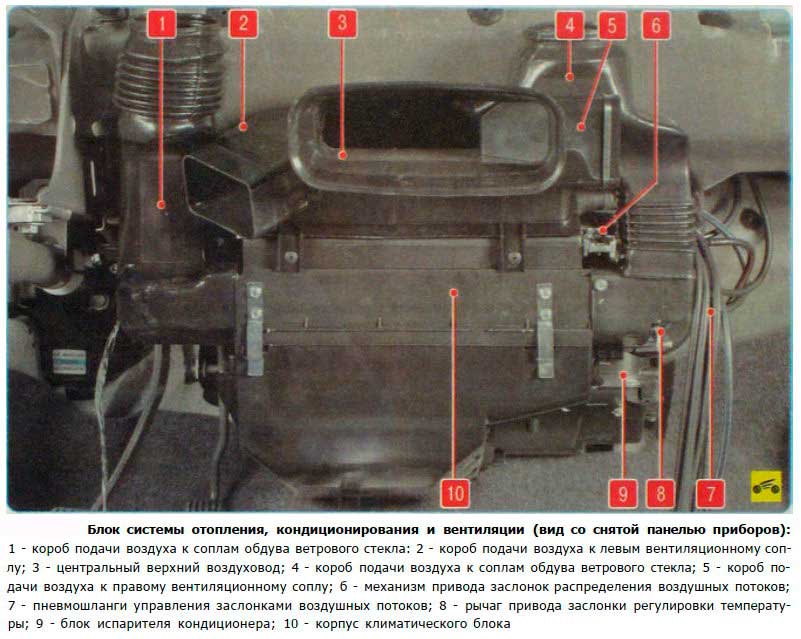

В блоке расположены следующие элементы (смотрите схему ниже):

Электропривод вентилятора.
Теплообменники отопителя и кондиционера.
Два короба подачи воздуха к соплам обдува лобового стекла и такое же количество коробов для подачи воздуха к левым и правым вентиляционным соплам.
Верхний воздуховод, расположенный по центру.
Механизмы, рычаги, пневмошланги управления распределения воздушных потоков, привода заслонки регулировки температуры.

Электропривод вентилятора является одним из основных элементов системы характеристики которого важно знать (ремонт, замена и т.д.):

Тип – центробежный.
Напряжение 12В.
Сила тока – до 20А.
Высота лопастей – 68 мм.
Диаметр крыльчатки – 148 мм.
Обороты в минуту – 3600.

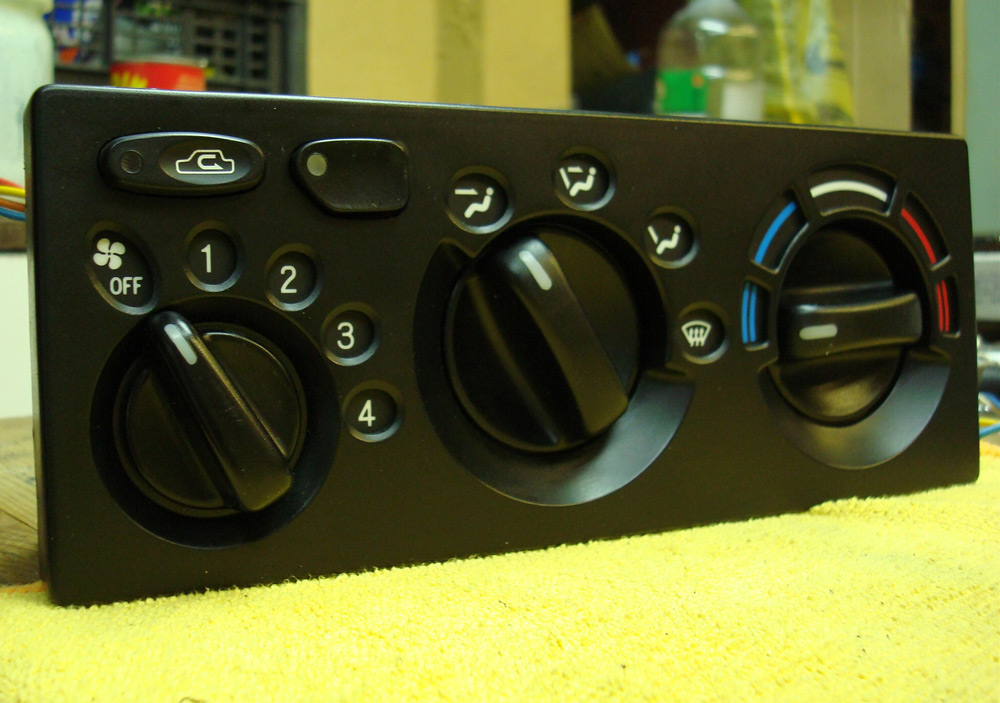

Стоит упомянуть и про панель управления, на которой расположены:

Рукоятка переключения в 1,2,3,4 режимы работы вентилятора.
Кнопки включения кондиционера и режимов рециркуляции воздуха.
Рукоятки регулировки температуры воздуха и распределения его потоков.

Дополнительный отопительный радиатор в автомобиле Daewoo Nexia

Недостаток некоторых моделей данной марки в недостаточном прогреве салона при низких температурах окружающей среды можно устранить установкой дополнительного радиатора печки.

Второй радиатор для печки салона обеспечивает водителю и пассажирам комфортные условия пребывания в авто

Необходимость дополнительной печки

Вторая печка в машине решает задачу создания оптимальной температуры в салоне машины.

Существуют и другие способы разрешения это проблемы:

Установка дополнительной водяной помпы.
Корректировка характеристик термостата.

Однако дополнительное отопительное оборудование в виде второго радиатора проще иных способов позволяет организовать поддержание необходимого теплового режима в салоне автомобиля. Вследствие этого владельцы Daewoo Nexia, как правило, прибегают именно к данному варианту.

Даже самая низкая температура за бортом не будет оказывать влияния на качество обогрева салона, не создавая дискомфорта для водителя и пассажиров.

Порядок установки второго отопителя

Для оборудования Daewoo Nexia дополнительным отопительным радиатором потребуются следующие материалы:

радиатор от печки отечественного автомобиля ВАЗ-2106 либо ВАЗ-2109;
два отрезка резинового шланга по одному метру каждый;
два соединительных тройника;
кран шарового типа;
два крановых штуцера;
десяток металлических прочных хомутов;
материал изолон (лучше, если он будет фольгированного типа);
уплотнитель дверей от ВАЗ-2109.

Самостоятельная установка дополнительного радиатора осуществляется на эстакаде либо смотровой яме.

Процедура установки предусматривает выполнение следующих этапов работ:

Отключение минусового контакта с клеммы АКБ для обеспечения безопасности проведения ремонта. Разъединение контакта АКБ является обязательным правилом соблюдения мер безопасности.
Слив антифриза либо другой используемой ОЖ с СЖО двигателя в чистую, заранее приготовленную тару. Жидкость можно будет использовать повторно при её удовлетворительном состоянии.
Демонтаж защиты, под которой размещён кожух отопительного комплекса. Для этого необходимо вывернуть болты, которые крепят кожух.
Удаление заслонки, обеспечивающей рециркуляцию в районе дворника с правой стороны, под жабо.Установка дополнительного радиатора вынуждает удалить заслонку рециркуляции и отказаться от использования салонного фильтра
Установка дополнительного отопительного радиатора к основному.
Прокладывание изолоном пространства под радиаторами. Второй радиатор размещается несколько выше первого. Под его нижнюю часть помещается резиновый дверной уплотнитель.Дополнительный радиатор печки размещается рядом с основным
Закрытие отверстия, которое используется для рециркуляции.Отверстие закрывается изолоном
Прокладывание изолоновым слоем пространства между печками, обеспечивая тем самым необходимую теплопроводность.Материал используется для увеличения теплопроводности радиаторов печки
Подключение ко второму радиатору приготовленных шлангов.
Их фиксация с помощью хомутов.Шланги на тройниках закрепляются металлическими хомутами
Подключение этих шлангов, с использованием тройников, к основным магистралям заводского радиатора отопителя. Место врезки может быть любым.Тройники монтируются в разрез основных шлангов
Монтаж шарового крана в доступном месте, чтобы в летний период можно было легко перекрыть подачу ОЖ на второй радиатор отопителя.Врезка крана осуществляется в любом месте шланга прямой подачи ОЖ ко второму радиатору
Установка жабо, его крепёж к кузову.Жабо являтся защитно-декоративным кожухом, который закрывает отопитель и другие детали подкапотного пространства автомобиля

Подобная доработка действительно обеспечит тёплый салон автомобиля даже при значительных морозах.

Видео: самостоятельная установка дополнительной печки на Daewoo Nexia

Произвести самостоятельную замену отопительного радиатора в автомобиле «Дэу Нексия» вполне по силам любому автолюбителю. Для этого рекомендуется лишь придерживаться разработанной инструкции, а также знать устройство автомобиля и конструкцию его отдельных узлов, в частности, СЖО.

Не работает печка Дэу Нексия: причины, ремонт, видео

С наступлением зимнего периода, автомобилисты начинают пользоваться отопителем. Но в жизни случается так, что печка Дэу Нексия перестаёт подавать тёплый воздух в салон. Причин неисправности достаточно много, но не стоит расстраиваться, всё можно исправить, даже не прибегая к участию автосервиса.

материалы поведают о ремонте отопителя, замене радиатора печки, а также диагностики и ремонте узла.

Причины неисправности отопителя салона

Система отопления у Нексия имеет стандартную схему, как и у всех Дэу этого класса. В диагностике печки существуют механические неисправности и электрические. Так, может накрыться радиатор, который внезапно потечёт, или засориться патрубок. С другой стороны проблема может крыться в неисправности электрической части. Рассмотрим, основные узлы, где будем искать проблему:

Радиатор.
Блок управления отопителем.
Моторчик.
Предохранители.

Основные моменты и места неисправности выявлены, можно приступать к диагностике и ремонту.

Радиатор отопителя

Первым признаком неисправности радиатора отопителя — это течь с самого элементы. Если обогревать имеет признаки подтекания, то необходимо заменить, иначе тёплого воздуха в салоне не будет. Стоит понимать, что замена радиатора печки, по заводской технологии, проводится после снятия торпеды. Но автолюбители придумали способ, при котором не нужно проводить демонтаж приборки.

Итак, рассмотрим, как демонтировать радиатор печки минимальными средствами:

Сливаем охлаждающую жидкость с системы, чтобы она не потекла в салон.
Со стороны моторного отсека отсоединяем отводящий и подводящий патрубок.
Снимаем бардачок.
Упираемся в радиатор печки, который остается только вынуть с посадочного места.

Если процедура показалась достаточно сложной, то придётся демонтировать панель приборов и вынимать радиатор по заводской схеме.

Выбор радиатора

Оригинальная каталожный номер радиатора печки на Дэу Нексия — 03059812. Также стоит указать размеры:

N100 — 182×141×51;
N150 — 180×138,5×26.

Средняя стоимость составляет 5000 рублей. Кроме этого имеется ряд аналогов, которые по качеству не уступают оригиналу.

Производитель	Каталожный номер	Стоимость
Thermotec	D60002TT	1500
Polcar	2910N8-1	2000
Asam	50118	2500
Stellox	10-35104-SX	2500
Zekkert	MK-5030	2500
Magneti marelli	350218253003	2700
Van Wezel	81006026	2700
Pmc	PXNHC-001	3500
Luzar	LRh DWEs94312	4000

Дует холодный воздух, не греет. Это причина тоже скрывается в радиаторе печки. Связано это может быть с тем, что имеется засорение в патрубках или самом радиаторе. Для устранения неисправности можно попробовать его прочистить, но это может не помочь, и всё же придётся сменить сам радиатор или патрубок. Для чистки можно использовать промывочные средства системы охлаждения, которые продаются на автомобильном рынке или в автомагазинах.

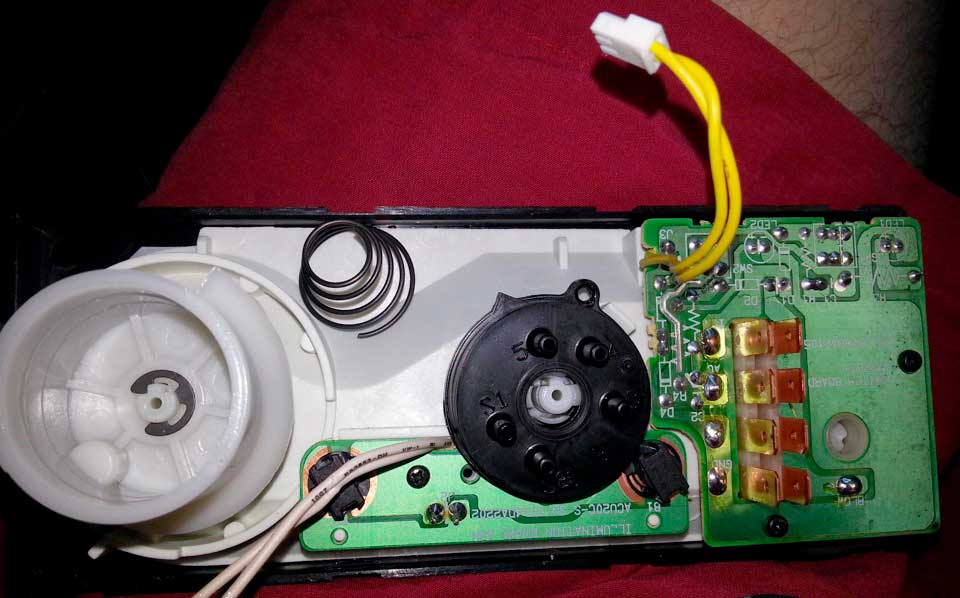

Блок управления отопителем

Ещё одним местом, которое может стать причиной неисправности, становится блок управления отопителем. Это механическо-электрическая деталь, которая служит управлением для регулировки температуры салона. На ней имеются две тяги, которые регулируют открытие и закрытие крана. В этом случае, неисправность может крыться именно в тросике отопителя.

Второй вариант неисправности — это неисправность электрической части блока. В этом случае, как показывает практика, рекомендуется сменить блок полностью, ну или отдать специалистам на перепайку. Ремонт — это хорошо, но лучше всего заменить.

Предохранители, реле и электрика

Если моторчик » умер» то, скорее всего, неисправность вызвана перегоранием предохранителя. На Дэу Нексия эти элементы располагаются, как под капотом, так и в салоне. Конечно, на крышках блоков предохранителей можно найти распиновку. Замена плавкого элемента может помочь решить проблему.

Моторчик отопителя

Зачастую со строя может выходить непосредственно мотор отопителя. Этому может служить повреждение обмотки или сгорание самого моторчика. При этом элемент может пищать, или вовсе не запускаться. Чтобы устранить неисправность, придётся сменить моторчик.

Вывод

Найти неисправность печки Дэу Нексия можно самостоятельно. Причиной может послужить радиатор, вентилятор или электрика. Устранить причины также можно своими руками, но стоит изучить схему отопления и вентиляции, а также потребуются некоторые знания и умения в авторемонте.

Устройство печки автомобиля «Дэу Нексия»

Печка позволяет создать в салоне любого автомобиля комфортный для водителя микроклимат. Кроме этого, она обогревает стёкла, освобождая их от наледи или инея. Всё это особенно актуально в холодное время года.

Блок управления печкой находится на центральной панели салона

Система отопления салона состоит из следующих частей:

Радиатор (теплообменник). Он прогревает воздух и обдувает стёкла со стороны салона. Увеличение температуры воздуха осуществляется за счёт обмена тепла между стенками радиатора и нагревшимся антифризом, который поступает от двигателя.
Нагнетатель (вентилятор). Нагнетатель представляет собой электрический мотор с вращающимися лопастями. Изменение скорости вращения позволяет регулировать поток поступающего от печки воздуха, делать его более или менее интенсивным.
Заслонка терморегулятора. Она позволяет водителю регулировать работу нагнетателя. Заслонка контролирует все воздушные потоки, проходящие через радиатор, позволяя менять температурный режим в салоне. Устройство располагается в общей конструкции печки.
Исполнительный элемент. Этот узел представляет собой пластиковый рычажок, который управляет потоком воздуха. В процессе работы он открывает или закрывает тепловую магистраль радиатора и направляет потоки воздуха в разные зоны салона (обдув стекла, зона ног, задняя часть и т. п.).
Шланги и магистрали. По ним принудительно циркулирует нагретая двигателем охлаждающая жидкость, являющаяся основным источником тепла для печки.

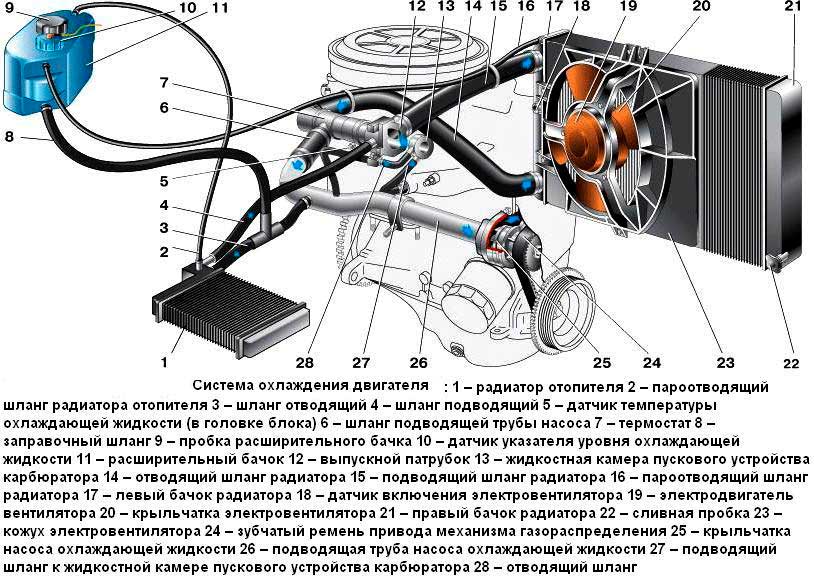

Типовая схема позволяет понять, как работает радиатор отопителя

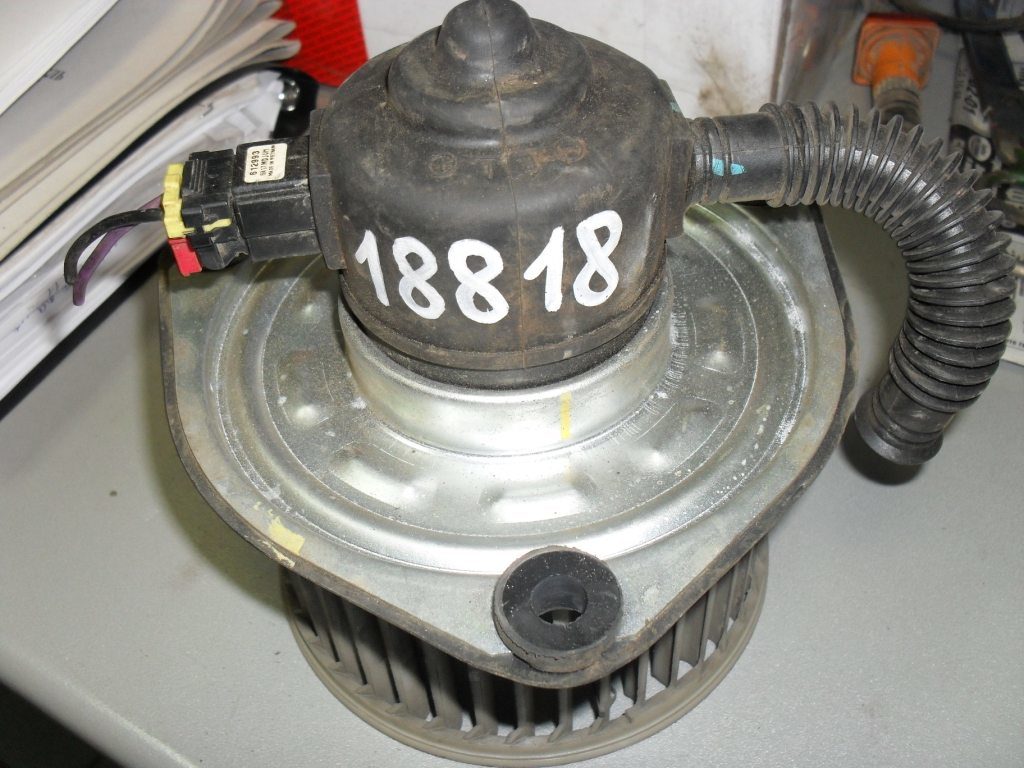

Электродвигатель печки автомобиля «Дэу Нексия» имеет цилиндрическую форму и пластиково-металлический корпус. Его технические характеристики следующие:

номинальное напряжение — 12 В;
сила тока — не более 20 А;
скорость работы крыльчатки — 3600 об/мин;
диаметр крыльчатки — 140 мм;
высота лопастей — 68 мм;
тип вентилятора — центробежный.

Электродвигатель призван обеспечивать нормальный режим работы печки в любых условиях

Вакуумный переключатель печки — это устройство управления заслонками. Водитель из салона может установить комфортный для себя режим работы печки, передвигая рычажки на блоке управления. Если же не удаётся направить поток воздуха в нужную область салона, потребуется провести небольшой ремонт.

Старожил

http://www.nexia-club.ru/f/hodovaya/4737-ne-rabotaet-pereklyuchatel-pechki/

Управление режимами обогрева осуществляется переключателем из салона

Особенности работы печки автомобиля «Дэу Нексия» в режиме рециркуляции

Автовладельцы знают, что долго эксплуатировать автомобиль «Дэу Нексия» с печкой, работающей в режиме рециркуляции, нельзя — в салоне может сильно увеличиться концентрация углекислого газа. Поэтому рекомендуется использовать этот режим только при пересечении местности с сильными запахами (свалки, пожары и т. п.).

Также не рекомендуется включать рециркуляцию в зимнее время, так как на стёклах начнёт быстро скапливаться и замерзать конденсат. Это сильно затруднит водителю обзор.

Печка не работает, не включается 4 и другие скорости

В данном случае симптоматика неработающей печки, следующая:

Дует холодным – про это мы писали выше.
Не работает вентилятор, а точнее электродвигатель.
Вентилятор то включается, то выключается, не работает весь блок вентиляции.
Проблемы в панели управления.

Если есть проблемы с электродвигателем, то тут возможно следующее:

Перегорел предохранитель (F12 на схеме) или реле вентилятора отопителя (К24 на схеме ниже) – замените предохранитель и реле.
Не приходит питание на блок печки. Могут быть проблемы в цепи до или в самом блоке, перегорел предохранитель, возможно, придется его снимать.
Сгорел электромотор и не работает вентилятор на всех 4 скоростях. При этом может не работать кондиционер и рециркуляция.

Электрическая схема.

Решение проблем:

Если очень холодно ездить, то можно временно провести отдельный провод напрямую от контактной группы замка зажигания через предохранитель к вентилятору

Зиму Вы точно проездите в теплой машине, а по весне будете разбираться.
Если не работает только 4 скорость вентилятора, то проверьте реле на исправность (могут подгореть контакты) и при необходимости замените его.
Если не работают первые три скорости, то включаются они через блок резисторов R10 вентилятора отопителя (схема выше), который находится в корпусе забора воздуха.
Если вентилятор периодически выключается и включается, а также это происходит со всем блоком вентиляции, то обратите внимание на контактирую группу замка зажигания (КГ). Через контакт на 15А запитывается кондиционер и моторчик вентилятора

Проверьте контакты в КГ замка зажигания, при необходимости замените ее. Это решает проблему.

Причины поломок

Перечислим основные причины поломок переключателя:

Неисправно крепление переключателя. Его можно обнаружить в салоне под торпедой со стороны пассажира.
Открепился вакуумный шланг с вакуумника печки Нексия.
Открепился шланг с прибора управления вентиляции. Всего таких шлангов 5 штук (1 вход вакуума с вакуумного накопителя, 3 выхода на вакуумные актуаторы, 1 выход на заслонку рециркуляции). Для проверки следует их снять, вытянув на себя. Шланги крепятся на пластмассовых защёлках. При смене разных режимов штоки переключателей должны двигаться.

Разобраться в причинах поломки и найти шланги не очень сложно.

Крепление вакуумника печки — Daewoo Nexia, 1.6 л., 2008 года на DRIVE2

Как и у многих, начало разваливаться крепление вакуумного привода заслонки «ноги-стекло»Осложнило ситуацию установка вакуумника от espero (для реализации режима «ноги+стекло»)Так-же стоит заметить, что в панели N150 зацепить надёжно вакуумник особо не за чего ( вот способ от denelektron для N100 )Долго над этим думал, но поиски вывели на способ от dogirom .

чертёж пластин крепления от dogirom

Но у меня, как всегда, просто так ничего не бывает…

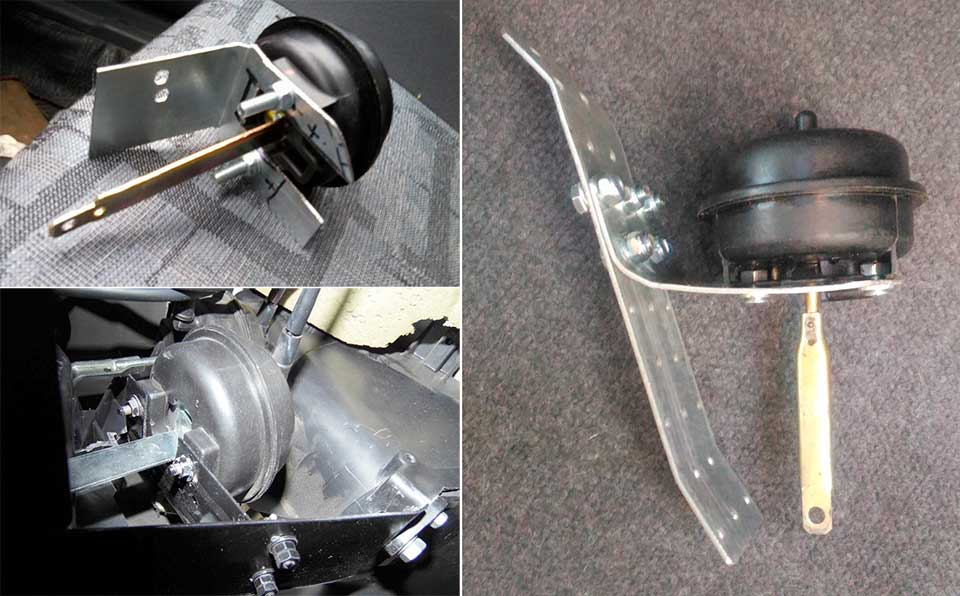

Для упрощения понимания Вами, что должно было получиться, позаимствовал фотографию у dogirom

фото итога от dogirom

В строймаге купил монтажные пластины 200*50 толщиной 2мм

Полный размер

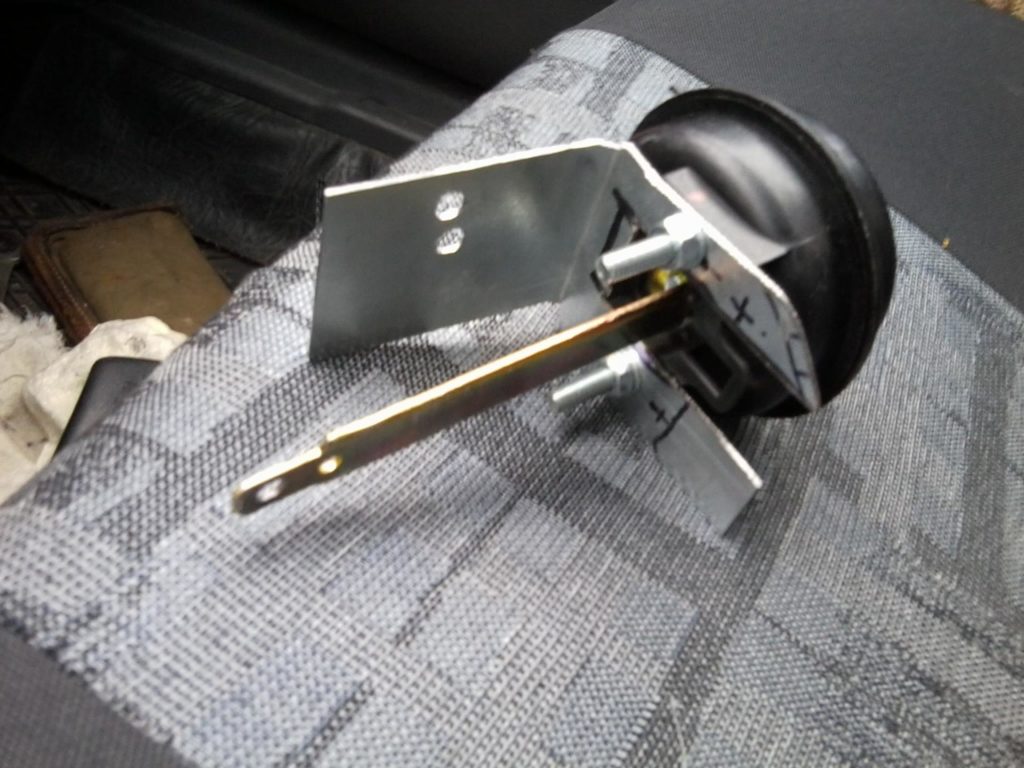

Далее по чертежу dogirom изготовил пластины (немного для эстетики скруглил края)

Полный размер

Засада №1: нижнюю пластину нужно на концах изогнуть для большего прилегания к соединяемой поверхности.

Полный размер

вот так примерно нужно подогнуть (лучше уточнить примеркой)

Засада №2: Так как у меня стоит привод от espero (у которого два отвода для вакуумных трубок, вместо штатной нексиевской одной трубки), то один отвод мешает креплению привода. Поэтому, в отличие от решения dogirom, вырез в креплении нужно для привода espero делать с другой стороны. Изгибаем уже готовую пластину в другую сторону.

Полный размер

виновник второй засады с двумя трубками

Полный размер

конечный вид крепления

Как это сидит на месте:

Полный размер

Нижнюю пластину покрасил в чорный матовый, так как видно с салона.

Полный размер

переднее место крепления за край торпеды. Усилил пластиной.

Полный размер

Эта пластина для усиления скрылась при установке бардачка

Полный размер

заднее крепление. За выступ корпуса печки. Отверстие под болт уже с завода. В корейских нексиях за него крепилась накладка, скрывающая от вида вакуумники

Итог: всё работает, в том числе режим «ноги+стекло», хотя и пришлось повозиться))Учитесь на чужих ошибках!

Установка дополнительной печной помпы на «Дэу Нексию»

Поскольку система отопления на машинах рассматриваемой марки никогда не отличалась большой мощностью, многие владельцы прилагают дополнительные усилия для утепления своего автомобиля. Одним из способов увеличения мощности отопителя является установка дополнительной помпы. Как правило, устанавливают помпу от ГАЗели.

В качестве дополнительной помпы на «Нексию» устанавливают помпу от ГАЗели

Последовательность установки дополнительной помпы

Порядок установки устройства:

Прежде всего следует чётко представлять себе, что именно предстоит сделать, а затем нарисовать схему монтажа дополнительной помпы.
Теперь необходимо открыть капот и отыскать там патрубок, идущий от отопителя к мотору. Шланг разрезается в месте сгиба (но перед этим желательно пережать его стальными хомутами до и после места разреза, для того, чтобы антифриз не вытекал). Концы разрезанного патрубка надеваются на дополнительную помпу. Хомуты, удерживающие антифриз, снимаются.
Соединённая с патрубками дополнительная помпа прикрепляется к трубе кондиционера с помощью пластикового хомута. Для того чтобы помпа не перетёрла трубку кондиционера, под неё рекомендуется подложить небольшой кусочек толстой резины.
Далее к помпе следует подключить реле, которое будет её активировать. Подключённое реле удобнее всего прикрепить к колодке электроконтактов, которая располагается рядом с воздуховодом.
Плюсовой контакт, отвечающий за включение этого реле, заводится в салон на отдельную кнопку (питание на которую удобнее всего провести с замка зажигания).

Видео: ставим дополнительную помпу на «Нексию»

Отопитель на автомобиле «Дэу Нексия» трудно назвать совершенным устройством. Печка способна доставить водителю массу проблем, особенно если она эксплуатируется давно. К счастью, большинство из них можно решить самостоятельно, не прибегая к дорогостоящим услугам специалистов сервисного центра.

Печка Дэу Нексия работает, но не направляет воздух в ноги

Если при работающей печки и включении соответствующего режима на панели воздух не направляется в ноги или поток его очень слабый, то первым делом проверьте герметизацию кожуха.

Уплотняем все щели

На картинке ниже показано, что при сильном потоке воздуха пластик прогибается, образуются щели и горячий воздух уходит вверх, а не в ноги.

Решается проблема путем устранения щелей: использование саморезов, уплотнителей и двухсторонних скотчей. Сделайте так, чтобы щелей не было совсем.

Неисправны вакуумные актуаторы

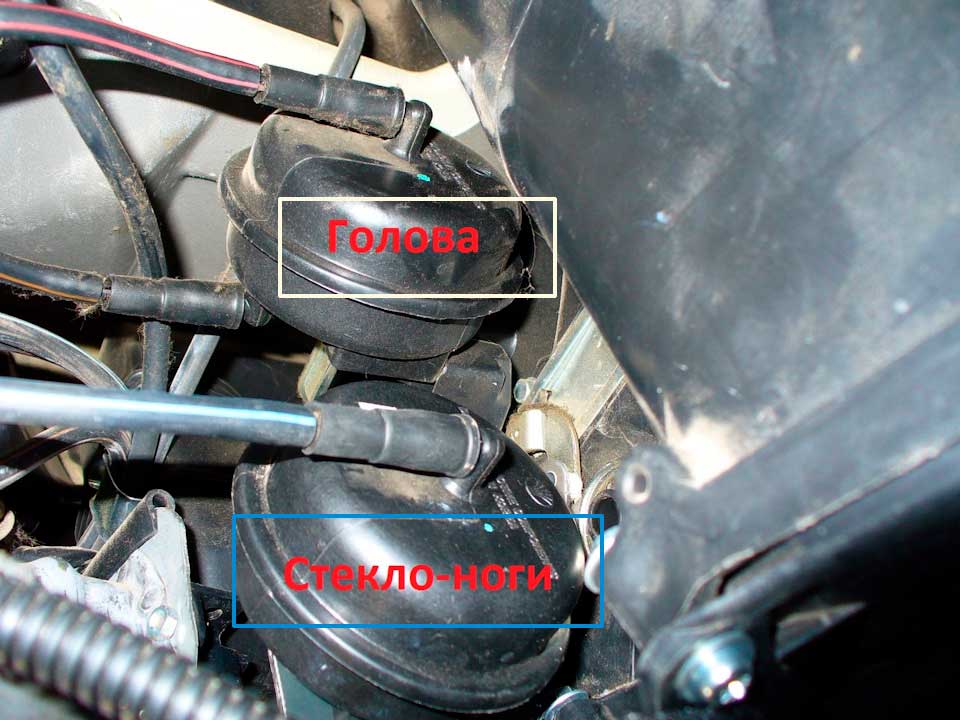

Дальше обратите внимание на вакуумные актуаторы (их два) с помощью которых (через рычажки и систему патрубков) управляются три заслонки направления потоков воздуха: обдув стекол-лица, ног, лица

Переключение осуществляется на панели приборов.

Далее, втяните шток и зажмите пальцем входное отверстие. Если шток не возвращается в исходное положение, то вакуумник исправен, возвращается – неисправен (порвалась мембрана) и требует замены.

Также важную роль играют правильно подключенные патрубки, так как каждый из них играет свою роль.

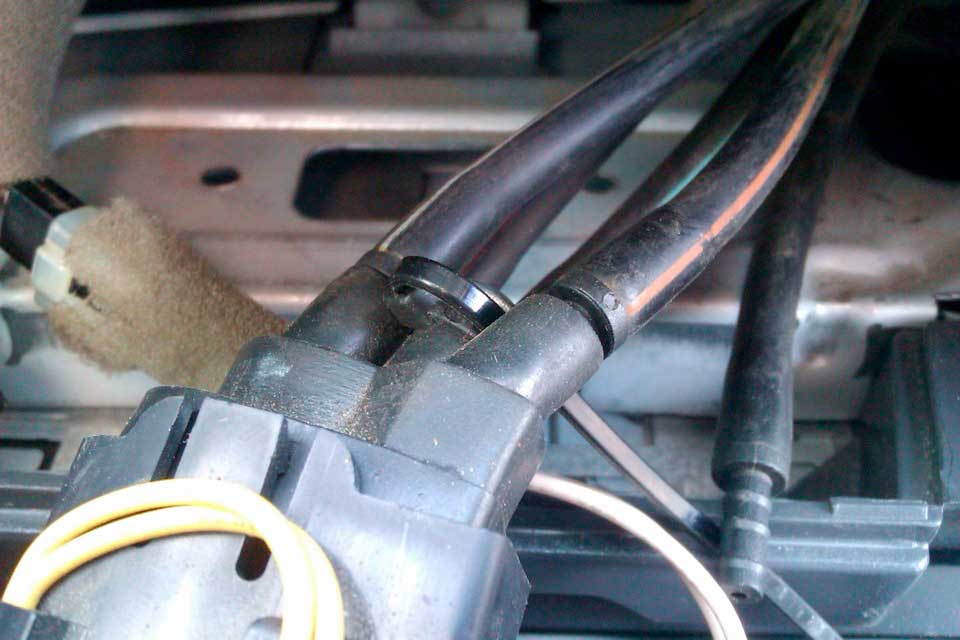

Ниже показана схема соединений вакуумников и какую функцию выполняет каждый из патрубков.

Также важно знать принцип работы системы при включении того или иного режима

В шланге с красными полосками создается разряжение, оранжевый – не задействован. Шток вакуумника «Голова» (смотрите фото выше) задвинут, перекрыв поток воздуха к лицу.
В патрубке с синими полосками создается разряжение. Шток вакуумника «Стекло/ноги» полностью выдвинут – на ноги идет 100% горячего воздуха, на стекло – перекрыто.

Шток вакуумника, отвечающего за обдув головы, выдвинут полностью, при этом через черный шланг с оранжевыми полосами подается разряжение, а шланг с красными полосами – не задействован.
Вакуумник «Стекло/ноги». Патрубок с синими полосками не задействован. Шток под действием пружины выталкивается полностью – 100% дует на стекло.

В патрубках с оранжевыми и красными полосками создается разряжение. Шток актуатора «ГОЛОВА» выдвинут на половину. Идет равномерный обдув лица и ног.
В шланге с синими полосками создается разряжение. Шток актуатора «Стекло/ноги» выдвинут. Обдуваются только ноги.

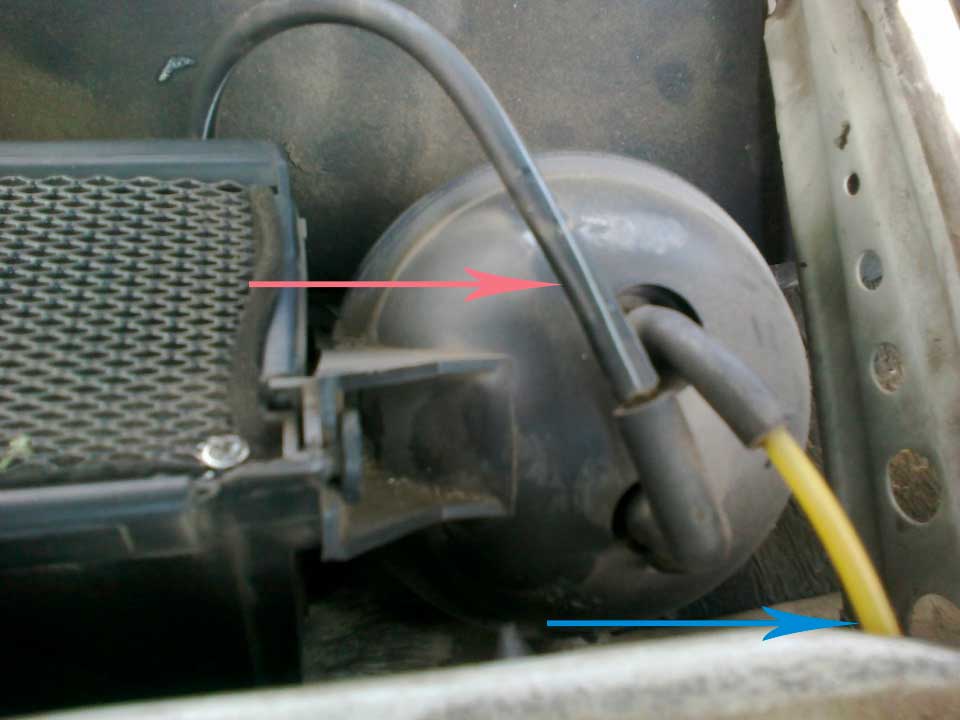

Черно-белый идет от пневмокамеры на БУП (от него берется вакуум, и он может соскочить под капотом или в районе подсоединения к панели управления).
Прозрачный желтый – от впускного коллектора.

Далее проверяем крепление вакуумников, они часто ломаются – это опять конструктивная недоработка инженеров.

Но со временем и при частом пользовании режимами обдува, противодействие мощных пружин заслонок на шток и крепление приводит к тому, что последнее теряет жесткость и не удерживает вакуумник. Он слетает.
