Как снять и поменять печку на ваз-21099

Выполнение работ

Автомашину необходимо установить на яму или рампу. Колеса ее фиксируются упорами. К работе следует приступать не ранее чем остынет двигатель. Не забудьте задействовать ручной тормоз! Потребуется также отключить аккумулятор – достаточно будет снять с него минусовый провод.

Без слива тосола обойтись не удастся. Потому подготовленную емкость устанавливают под предназначенное для этого отверстие и, открутив пробку, ждут, пока ОЖ не вытечет полностью.

Далее нужно отсоединить патрубки, соединяющие двигатель непосредственно с пришедшим в негодность механизмом. На них ослабляют крепящие хомутики. Щеткой очищают резьбы на двух шпильках, удерживающих собственно кран обогревателя. Как свидетельствуют отзывы – без WD40 легко снять неисправный узел, скорее всего, не получится.

Только после этого можно полностью раскрутить хомуты и снять патрубки

Обратите внимание, иногда в них остается некоторое количество тосола. Следует быть к этому готовым и иметь наготове посудину

Чтобы не испачкать руки, стоит также надеть перчатки.

Завершив работы со стороны капота, нужно перейти в салон. Без снятия торпеды, а точнее, ее боковой панели, также обойтись не удастся. Открыв доступ к остальным патрубкам, их демонтируют. В тех ситуациях, когда выясняется, что они вполне сохранили свои свойства и в замене не нуждаются, их необходимо будет отсоединить только от крана. И из этих трубок также нередко течет ОЖ – будьте к этому готовы.

После того как кран был избавлен от трубок, вновь перемещаемся под днище транспортного средства. Здесь, при помощи ключа на 10, откручивают гайки, удерживающие на месте названный выше элемент. Затем, вернувшись в салон, вытягивают сам кран, сняв фиксатор-пружинку. Лишь после этого разрешается демонтировать тросик, ведущий к регулятору.

Устанавливая новый механизм, не забудьте вернуть тягу на место.

Производится сборка в обратном порядке.

Как показывает практика, достаточно часто автовладельцы оставляют старые прокладки, меняя сам кран. Делать это не следует ни в коем случае. Даже если уплотнители выглядят хорошо, они все же имеют весьма ограниченный ресурс и могут быстро прийти в негодность. Новые поставляются в комплекте и тратится дополнительно на них не придется.

Возвращая на кран патрубки, места соединений следует обработать силиконовым герметиком, это позволит забыть о проточках на долгое время.

Перед заполнением системы тосолом верните сливную пробку на место.

В автомобиле ВАЗ-2109 замену крана отопителя вызывают две неисправности: утечка охлаждающей жидкости и отказ переключения подачи холодного на горячий воздух вследствие закисания. Если неисправность смены режимов отопления не критична и может подождать, то лужи антифриза в том месте, где находится кран печки ВАЗ-2109, говорят о необходимости немедленного ремонта.

Какой радиатор печки на ВАЗ 2109 лучше

С завода на ваз 2109 стоит алюминиевый радиатор ООО ДЗА (ДААЗ). Каталожный номер — 2108-8101060-00. Средняя цена оригинала — 870 р. Аналоги других брендов тоже в основном алюминиевые и на одном уровне по качеству. Отличаться от заводского могут лишь тем, будет ли там уплотнительная поролоновая лента или нет. Ее обязательно нужно клеить по периметру перед установкой. Без уплотнительной ленты зимой холодный воздух будет поступать через щели вокруг радиатора и в результате печка будет дуть холодным воздухом.

Медный предлагает только фирма “Оренбургские радиаторы”, его качество и теплоотдача чуть лучше, но он дороже. Поэтому ориентируйтесь на свой бюджет. В список наиболее популярных марок аналогов с их артикулами входят те что указаны в таблице.

Название	Артикул	Ориентировочная цена на 2020 год
Оренбургские радиаторы	1102-8101.100	1700 р
ПРАМО	ЛР2108.1301012	480 р
Пекар	2108-8101060	850 р
LUZAR	LRh 010	820 р
OberKRAFT	KT-104005	680 р

Изделия марок “Оренбургские радиаторы”, “ДААЗ” и “ПРАМО” не имеют в наборе уплотнительный поролон. Из рассмотренных вариантов самоклеющиеся ленты есть в наборах: “Пекар”, “LUZAR” и “OberKRAFT”.

Также прежде чем купить новый радиатор на девятку обратите внимание на расстояние между пластинами. Чем оно меньше, тем лучше будет греть печка

Например, в изделиях ДААЗ пластины установлены намного плотнее друг к другу, чем в радиаторах марки ПРАМО.

Основные неисправности

Как правило, отказ отопителя происходит из-за того, что перестает функционировать его электромотор. Причин тому есть несколько:

сгорание плавкой вставки предохранителя;
обрыв проводов электроцепи, отвечающей за его работу;
отказ переключателя.

В первом случае неисправное защитное устройство подлежит замене. Если и новый предохранитель сгорает, то требуется выяснить, почему это происходит. Чаще всего так случается, если имеется повреждение изоляции проводов или их отрыв от соединяющих клемм. Электрическую цепь тестируют мультиметром, и при обнаружении дефекта его устраняют.

Регулятор, в свою очередь, как правило, не работает должным образом, когда подгорают его контакты. Также аналогичный результат провоцирует и сломанный толкатель. Исправность этого элемента определяется измерением напряжения на боковых его контактах. Его наличие при переключении тумблера говорит о работоспособности. В противном случае требуется произвести замену данного узла.

Помимо того, сам моторчик может выйти из строя. Причины чаще встречаются следующие:

обрыв проводов обмоток якоря;
зависание щеток;
окисление коллектора.

Если устранение этих причин не привело к исправлению проблемы – то двигатель меняется полностью.

Иногда неисправность случается из-за обрыва проводов, питающих монтажный блок или по причине перегорания в нем дорожки токоведущей.

И, наконец, может также произойти разрушение цепи резисторов – ее проверяют и заменяют пришедший в негодность элемент на исправный.

Выбираем новый радиатор

Первым признаком качественного радиатора является его упаковка и талон на гарантийное техобслуживание. Подделки обычно продают в простых целлофановых пакетах. Проверенные радиаторы, которые можно смело покупать и ставить на свой автомобиль, — это продукты (Kraft).

Низкая панель

Перед тем как начать разбирать приборную панель, чтобы добраться до радиатора, вам нужно будет слить охлаждающую жидкость. Если она ещё хорошая, то после замены её можно залить обратно или поменять на новую в противном случае. Вам понадобится:

торцевая головка на 10;
трещоточная рукоять;
удлинитель больше 10 сантиметров;
глубокая головка на 10.

Радиатор отопительной системы находится у ног пассажира. Чтобы его снять, открутите шланги, которые держатся на хомутах, и отцепите их от радиатора. Но будьте осторожны, так как могут потечь остатки охлаждающей жидкости и испортить салон. Поэтому подготовьте заранее тару и тряпку под охлаждайку, чтобы избежать неприятных последствий.

Затем открутите 3 самореза, которые держат радиатор на корпусе отопителя, и трос, регулирующий заслонку обдува лобового стекла. После чего достаньте и замените его на новый.

Соберите всё в обратном порядке и залейте охлаждающую жидкость. Проверьте работу отопителя, если поступление тепла после включения не последует, то, скорее всего, система завоздушилась и надо выпустить лишний воздух. Для этого снимите крышку с расширительного бачка и сожмите патрубки системы охлаждения.

Есть ещё один интересный способ выпустить лишний воздух. Для этого поставьте автомобиль у подножия горки, но чтобы передняя часть автомобиля была немного приподнята, и погазуйте.

Высокая панель

Снятие радиатора на ВАЗ-2109 с высокой панелью производится не так, как с низкой. Для этого, конечно, можно и разобрать приборную панель, но необязательно. Вот как поменять самостоятельно:

Откройте капот и снимите кожух с отопителя. Открутите два шурупа, которые его держат.
Опустите кресло водителя до упора, можно также снять руль, но кто-то умудряется этого не делать.
Лягте на водительское сиденье и разомкните под рулём плюсовую колодку и открутите гайку, которая держит провод массы печки.
После чего из-под капота достаньте радиатор. Чтобы облегчить себе задачу, немного сдвиньте левый угол.
Установка нового радиатора делается в обратной последовательности.

Замена печки на ВАЗ-21099 (высокая панель)

Теперь о преимуществах демонтажа отопителя на автомобилях, в салоне которых установлена высокая панель. Возится с тем, чтобы отсоединить тросики подсоса и спидометра абсолютно не нужно. Чтобы подобраться к радиатору обогревателя, следует снять пластиковую облицовку с рулевого колеса, открутить торпедо, после чего отодвинуть в салон. Всё. Перед нами во всей красе и свободном доступе открываются все элементы системы отопления машины.

Стоит подсказать владельцам ВАЗ-21099 и более кардинальный метод доступа к элементам отопителя автомобиля. Для этого необходимо аккуратно отрезать низ панели, который закрывает печку, после чего продумать какое-нибудь потайное крепление либо попросту прикрутить нижнюю полку саморезами. Для доступа к деталям прибора достаточно будет просто его демонтировать.

Проверяем систему

Перед тем, как приступить к работе, надо убедиться, что это именно радиатор печки виновен в неисправности.

Отгибаем центральную консоль, где находится компьютер. Отсоединяем от накладной торпеды щиток, здесь мы и увидим корпус самого отопителя;
Берем фонарь и смотрим, там должно быть видно, если сочится вода. Сразу проверяем кран и патрубки.
Смотрим подтеки. Дело в том, если утечка не большая, вы ее могли и не заметить в салоне. Поэтому стоит осмотреть все достаточно качественно.

Замена радиатора печки на ваз 21099 видео вы можете посмотреть на нашем сайте. Но только после тщательного осмотра можно приступать к работе.

Инструкция по этой теме приведена ниже.

Снятие и замена печки на автомобиле ВАЗ 21099

Устройство на панели приборов

Бывает так, что вы открываете дверь своего автомобиля, садитесь в водительское кресло, вставляете ключ в замок зажигания, заводите, а из-под центральной панели начинает капать жидкость. А иногда и не просто капать, а литься. Если вы неопытный автолюбитель, то сразу задаетесь вопросом, что случилось. А если опыта вам не занимать, то вы прекрасно знаете — разгерметизировалась система отопления салона. Рассмотрим, как снять без помощи специалистов детали печки ВАЗ 21099 для диагностики, ремонта, а, возможно, и замены.

Для начала изучим устройство этого прибора. Печка на ВАЗ 2108-21099 располагается под центральной панелью, между торпедкой и моторным щитом. Крепится четырьмя болтами к коробке воздухопритока. Состоит из двух пластмассовых кожухов — левого и правого. Внутри кожухов расположен радиатор печки. Он состоит из двух рядов трубок, теплообменных пластин и двух пластмассовых бачков, крепится тремя винтами к правому кожуху. Сверху на отопитель крепится электровентилятор, он необходим для нагнетания воздуха в салон. Его можно снять со стороны моторного отсека. Есть еще краник печки — чудо-устройство, позволяющее не пускать горячий тосол в отопитель, а также тяги и патрубки краника.

Поиск проблем

Чтобы отыскать источник течи в радиаторе печки, обратите внимание на следующие моменты:

Первостепенный признак наличия течи в системе отопления салона — это повышенная частота доливки тосола в расширительный бачок. При этом гарантировать, что проблема именно в самом радиаторе, нельзя;
Изучите состояние крана отопителя, патрубков;
Если виновник кран, определить это не сложно. Если внутри салона отсутствуют неприятные сладковатые запахи и пол не покрыт следами охлаждающей жидкости, тогда это точно не он. Наличие таких признаков говорит о том, что нужно менять кран печки;
Определить наличие деформаций, трещин в патрубках можно только путем их визуального осмотра. Потому демонтажные работы проводить придется;
Откинув варианты с патрубками и краном, остается только один вариант — повреждение самого радиатора печки.

Затягивать с ремонтом радиатора не стоит, поскольку сначала это приведет к необходимости тратить лишние деньги на тосол (более того, парами тосола будите дышать Вы сами, что может привести к отравлению). Литр ОЖ стоит порядка 100 рублей. А с течением времени проблема усугубится, тосол заполнит салон, начнет разъедать напольное покрытие, доставлять массу других неприятностей.

Демонтаж

Причин для демонтажа низкой панели ВАЗ 2109 может быть несколько:

Кузовной ремонт;
Ремонт компонентов панели;
Шумоизоляция автомобиля;
Желание поменять старую торпеду на новую и пр.

Предлагаем вам пошаговое руководство, которое позволит вам без посторонней помощи снять низкий тип панели, устанавливаемой на ВАЗ 2109.

Процесс демонтажа

Снимите ручки управления печкой. В общей сложности из три.
Демонтируйте ручку переключения вентилятора печки. Для этого ее нужно потянуть на себя.
Открутите с двух сторон консоли по 2 крепежа накладок приборной панели. Накладку нужно сдвинуть на себя.
Отключите колодку с проводкой от выключателя задней противотуманной оптики.
Отключите пару колодок питания и один питающий провод от выключателя обогрева заднего стекла.
Отключите колодку с проводкой от выключателя аварийки.
Снимите колодку с проводкой от переключателя наружного света.
Отключите питающую колодку подсветки прикуривателя.
Отключите колодку с проводкой прикуривателя и снимите накладку панели.
Демонтируйте 4 крепежных элемента панели управления печкой.
Открутите 2 крепежа козырька щитка приборов.
Снимите непосредственно сам козырек комбинации приборов.
Пружинные зажимы необходимо сжать.
Извлеките из панели корпус комбинации приборов.
Открутите крепежную гайку спидометра, после чего отсоедините его трос.
Отключите колодку с проводами (она белая) от щитка приборов.
Снимите со штуцера эконометра шланг, после чего извлеките шплинт.
Отключите от спидометра трос, который сбрасывает показания счетчика пробега за сутки.
От комбинации приборов теперь необходимо отсоединить красную колодку.
Демонтируйте ручку выключателя освещения щитка приборов и ручку гидрокорректора фар. Их нужно вытянуть на себя.
Открутите крепежную гайку выключателя подсветки приборов.
Открутите крепежную гайку гнезда гидрокорректора фар.
Снимите руль и его подрулевые переключатели.
Вставьте ключ в замок зажигания, поверните его в положение 1. Так вы отключите противоугонное устройство. Только после этого можно отключить питающую колодку замка зажигания.
Открутите 2 крепежных болта и 2 гайки трубы рулевой колонки.
Демонтируйте эту трубу, прихватив вместе с ней замок зажигания.
Потяните на себя ручку воздушной заслонки (речь идет о подсосе карбюратора). Должна появиться тяга. После этого ручка снимается с тяги.
Открутите 2 крепежа направляющей тяги воздушной заслонки, удерживающие ее на панели приборов.
Открутите крепежный винт сбоку слева приборной панели.
Открутите крепеж нижней фиксации панели слева.
Аналогично снимите крепежи сбоку и снизу с правой стороны приборной панели.
Открутите крепежный винт панели, который располагается внутри бардачка.
С обеих сторон панели остается по одному крепежу, которые следует открутить, чтобы в результате снять приборку.

Многочисленные крепежиНизкая панель собирается в обратной последовательности, если не планируется ее замена на более современную или с видоизмененной конструкцией. Тогда сборка зависит конкретно от панели, которую вы выбрали для своего ВАЗ 2109.

Экспресс замена радиатора печки ВАЗ 2109 (без снятия торпеды и слива ОЖ)

Здравствуйте. Хочу рассказать о самом простом способе замены радиатора отопителя на ВАЗ 2108-99 с ВЫСОКОЙ торпедой. Данный способ не требует её снятия и слива охлаждающей жидкости. В общей сложности по времени примерно весь процесс займёт от 1 часа. В остальном всё будет зависеть от вашей быстроты действий. Единственный недостаток этого метода — мы будем спиливать журнальную полку под бардачком.

Вам потребуется: 1) Ножовочное полотно по металлу 2) Крестовая отвёртка 3) Ключ на 7 или на 8 (в зависимости какие у вас хомуты) 4) Новый радиатор 5) 3 пробки от шампанского 6) Небольшая ёмкость для охлажд.жидности.

Для начала нужно снять нижнюю консоль (ту, которая отходит от рычагов регуляторов отопления салона к кожуху КПП). Единственное, что ещё я рекомендую сделать для лучшего удобства — это отодвинуть оба передних сиденья максимально вдаль. Если Вы планируете помимо радиатора печки заменить краник, то лучше всего ещё задрать ковролин (для этого ещё нужно будет снять пластиковые накладки с порогов). С задранным ковролином доступ к крану будет полностью свободным, вы можете лечь прямо на оба передних сиденья, так чтобы ваша голова была направлена вниз к ногам пассажира.

Нижний шланг — подводящий, он перекрывается, верхний отводит ОЖ, его перекрыть нельзя

Сначала рассмотрим способ замены ТОЛЬКО радиатора отопителя (без крана). Разумеется, в этом случае мы оставляем старые патрубки.

И так, берём ножовочное полотно и спиливаем нижнюю журнальную полку. Примерно вот так:

обратно можно будет прикрутить саморезами

После того, как отпилили, будет видно, что радиатор выйдёт без каких-либо проблем, его нужно будет просто вытянуть.

почти отпилил

Теперь перекрываем кран, готовим пробки-затычки и ёмкость для ож. Тара нужна для того, чтобы слить тосол который остался в самом радиаторе.

Далее, откручиваем по 3 болта с каждой стороны от радиатора. Потом ослабеваем хомуты (только те, которые подходят к радиатору), но пока что их не стягиваем. Самая сложность этого метода состоит в том, чтобы слить тосол с самого радиатора.

Я рекомендую весь пол застелить тряпками, т.к. может так случится, что из-за медлительности ваших действий и/или неаккуратности вы прольёте ож. А это случится по любому. Поэтому либо тряпки, либо влаговпитывающие коврики стелите под кран, под радиатор и в ноги переднему пассажиру.

Теперь сдёргиваем патрубки с радиатора. Сначала нижний (тот, который находится и внизу на кране, мы его перекрыли). Из самого крана ничего не польётся (т.к. он перекрыт), подставляем тару и сливаем тосол из радиатора. Затычку держите наготове! Вытечет примерно литр или больше. Как только ёмкость переполнится, затыкаете патрубок пробкой и готовьте новую тару. Пробка от шампанского в кач-ве затычки подходит лучше всего. Повторяем эти манипуляции до того, как из патрубка не будет выливаться ож. Затыкаем его пробкой.

Следующий шаг — нужно снять отводящий патрубок от радиатора. Из него может хлынуть тосол, поэтому опускать вниз его не рекомендуется, держите на том уровне, как он крепится к радиатору, тогда ничего не польётся из него. Отсюда тосол сливать не нужно, достаточно просто его заткнуть пробкой.

После всего этого вытаскиваем старый радиатор, чистим от листвы его место (я использовал пылесос в режиме “на выдув”).

Теперь делаем всё по аналогии, в обратном порядке: 1) Вставляем новый радиатор. 2) Сначала втыкаем верхний патрубок (отводящий). 3) Потом нижний (из него ничего не польётся, т.к. кран перекрыт) 4) Затягиваем хомуты.

Всё. Только не забывайте, что может образоваться воздушная пробка. Про способы её устранения можно почитать в интернете.

Если Вы планируете замену радиатора и патрубков, то всё делаем так-же по аналогии, только на самом кране третьей пробкой нужно закрыть верхнюю пластиковую трубочку. Но имейте ввиду, что оттуда тосол хлынет с силой, нужно максимально быстро её заткнуть.

Если вам не хочется отпиливать эту полку, радиатор можно высунуть между бардачком и этой полкой. Для этого необходимо открутить с правой стороны все болты, крепящие торпеду и отогнуть её. Этот способ хорошо описан тут-же на сайте, ищите.

Процесс замены

Именно такие лужицы заставляют водителей «почесать затылок» и поразмышлять, какие действия следует предпринять. Не каждый автовладелец ВАЗ-2108 знает, как заменить потрескавшийся патрубок. Мы спешим вас уверить, что сам процесс замены вряд ли покажется вам таким, который нуждается в применении большой физической силы. Однако наряду с этим вам нужно настроить себя на то, что вам придётся потерять некоторое время, поскольку добраться до проблемного патрубка будет не так-то просто. Вам необходимо будет откручивать и снимать некоторые другие устройства, препятствующие доступу к патрубкам.

Алгоритм действий

В первую очередь запомните, что проводить замену элементов, участвующих в системе охлаждения и отопления можно только после полного остывания двигателя. По этой причине дайте возможность вашей машине постоять, отдохнуть после продолжительной поездки, а двигателю остыть. Вы же в этот момент можете себе позволить не только выпить чашечку кофе, но даже посмотреть любимый фильм. Это же время, выделяемое для вынужденного ожидания, лично вы можете потратить на посещение специализированных магазинов. Осуществите поиск всех необходимых автозапчастей, в том числе приобретите приёмный патрубок.

Специалист магазина обязательно поинтересуется у вас, какой диаметр имеют патрубки отопителя вашего ВАЗ-2108. Если вы не владеете такой информацией, тогда заранее либо измерьте, либо найдите ответ на свой вопрос в интернете. После того как у вас в наличии имеется всё для осуществления замены, двигатель уже успел остыть, можете приступать к непосредственным действиям. Кстати, при демонтаже устройств рекомендуем вам их визуально осматривать, чтобы убедиться в том, что они исправны, а не кусать себе локти, когда через несколько дней потребуется вновь такая продолжительная разборка по причине выхода со строя другого устройства

Особое внимание обращайте на шланги, резиновые изделия

Подготовьте вместительную ёмкость, в которую слейте охлаждающую жидкость

Это важно, поскольку при отсоединении составляющих волей-неволей жидкость начнёт не просто вытекать, а литься сплошным потоком. Конечно, если жидкость уже выработана, её не жаль потерять, а вот если вы её совершенно недавно меняли, лучше жидкость всё-таки сохранить, чтобы не ввергать себя в дополнительные непредвиденные финансовые расходы

В большинстве случаев шланг на штуцерах закрепляется при помощи хомутов. Возьмите в руки отвёртку и ослабьте хомут, после этого сдвиньте его немножко вверх, чтобы освободить приёмный патрубок. Если вы недавно меняли его, он поддастся без проблем снятию, если же процесс установки был осуществлён несколько месяцев назад или даже лет, снять его будет не так-то легко. Патрубки оказываются «прикипевшими» к штуцерам. Прилагать физическую силу, чтобы отсоединить потрескавшийся патрубок, нельзя, поскольку и он, и штуцера являются не совсем прочными элементами, поэтому грубая сила может спровоцировать дополнительные проблемы.

В тех случаях, когда ваши аккуратные старания не приблизили вас к заветной цели, возьмите в руки ножовку по металлу и аккуратно срежьте патрубок. Затем оставшуюся часть надрежьте в нескольких местах и тоже аккуратно снимите.

Прежде чем надеть новый патрубок на штуцер, нанесите на него специальный герметик. После этого затяните крепко хомуты, чтобы обеспечить надёжную фиксацию. Остаётся вновь залить охлаждающую жидкость. Рекомендуем вам сначала снять патрубок подогрева смесительной камеры, подходящий к карбюратору. Такая небольшая хитрость позволит вам предупредить завоздушивание системы.

Итак, замена патрубков не является сложной процедурой, особенно если вы предварительно ознакомитесь с рекомендациями

Важно только каждое действие сопровождать повышенной аккуратностью, чтобы не спровоцировать повреждение дополнительных элементов системы отопления и охлаждения

Извлечение вентилятора своими руками: этапы процедуры

Наличие необходимых инструментов и соблюдение последовательности – главные составляющие качественной процедуры по снятию отопителя. Итак, выполняется это следующим образом:

Для начала необходимо открыть капот и отсоединить клемму «минус» от зарядной батареи.
После этого нужно отсоединить питающий привод от электродвигателя, разъединив при этом колодку с проводами.
Затем сразу отворачиваем гайку, которая держит двигатель, и снимаем со шпильки массовый провод.
Потом снимаем кожух мотора, который находится в отсеке между двигателем и салоном. При помощи крестовой отвертки нужно отвернуть по два крепления, а лишь потом можно снимать.
После отворачиваем по два винта крепления мотора от кузова машины. Далее нам нужно этот моторчик снять, отвернув винты и сняв решетки.
Затем приступаем к снятию электродвигателя, приподнимая его, а потом, поворачивая на 90 градусов, вытаскиваем из отсека багажника. Если вы намерены разбирать электродвигатель, сначала проверьте крыльчатку, дабы она была без повреждений, иначе снимать ее нежелательно.

Далее рассмотрим, как осуществляется замена радиатора отопителя с высокой панелью и низкой.

Как снять электродвигатель печки ВАЗ 2108, 2109, 21099

На автомобилях ВАЗ 2108, 2109, 21099 и их модификациях электродвигатель вентилятора отопителя («печки») установлен в коробке воздухопритока под ветровым стеклом.

Попробуем снять его с автомобиля для ремонта или замены.

Подготовительные работы

Снимаем минусовую клемму с вывода аккумуляторной батареи.

Очищаем от грязи коробку воздухопритока.

Как снять электродвигатель вентилятора отопителя («печки») ВАЗ 2108, 2109, 21099

— Разъединяем колодку жгута проводов к электродвигателю отопителя

Она находится под панелью приборов. Справа от педального узла. Доступ туда затруднителен, но возможен. Колодка состоит из двух фишек: одна с двумя красными проводами, другая с одним синим с черной полосой. См. фото в начале статьи.

— Отсоединяем наконечник минусового провода электродвигателя отопителя от кузова

Наконечник черного провода электродвигателя крепится на шпильку на кузове, рядом с фишками проводов. См. фото в начале статьи. При помощи ключа на «10» отворачиваем гайку на шпильке и снимаем наконечник.

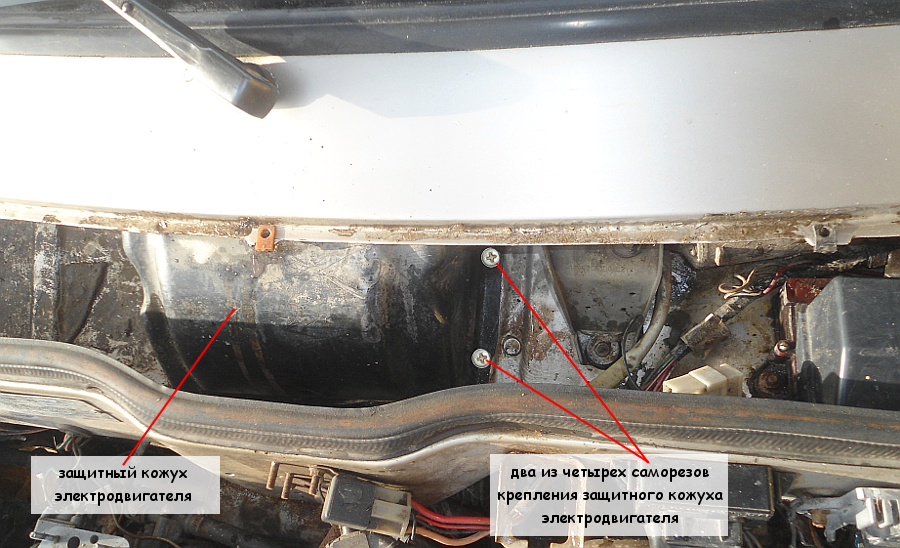

— Снимаем защитный кожух отопителя в коробе воздухопритока

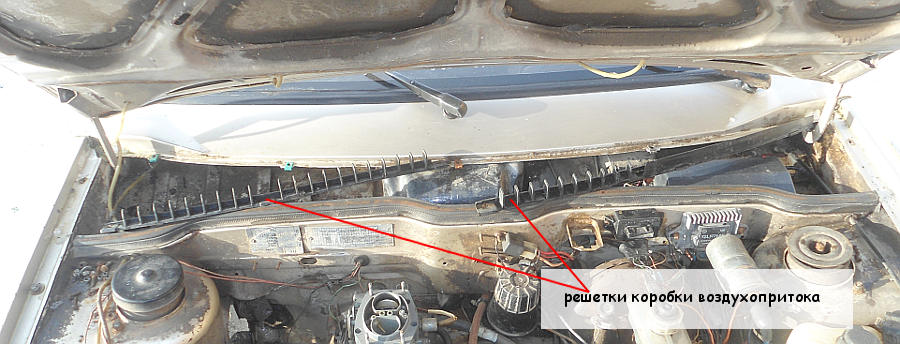

Предварительно придется снять правую и левую части решетки коробки воздухопритока, отвернув пять винтов ее крепления при помощи крестовой отвертки.

Той же отверткой отворачиваем четыре самореза крепления защитного кожуха электродвигателя и снимаем его, немного сдвинув вправо.

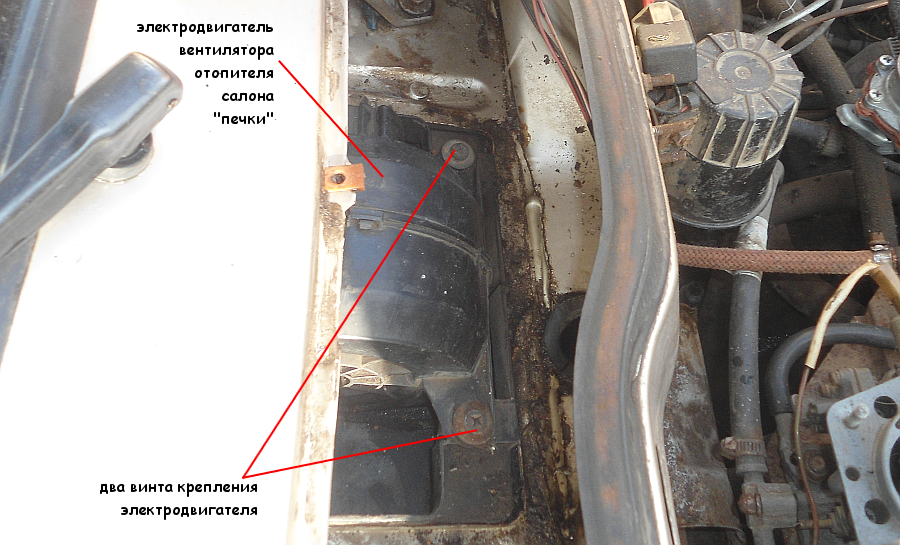

— Снимаем электродвигатель отопителя («печки»)

Для этого крестовой отверткой отворачиваем два винта его крепления, снимаем их и две резиновые подушки под ними.

Вытягиваем провода электродвигателя через резиновый уплотнитель в кузове. Извлекаем электродвигатель вентилятора отопителя из коробки воздухопритока.

Примечания и дополнения

Для ремонта электродвигатель вентилятора придется разобрать. При разборке не рекомендуется снимать колесо с вала электродвигателя.

TWOKARBURATORS VK -Еще информация по теме в нашей группе ВКонтакте

Неисправность – характерные признаки

Течь, одной из причин которой может стать именно неисправный краник отопителя, определяется по двум характерным признакам:

Появились мокрые следы на полу;
В салоне слышен характерный запах охлаждающей жидкости — тосола или антифриза.

Каждый из указанных признаков говорит о необходимости осмотреть состояние узла на предмет обнаружения в нем течи. Если вовремя не отремонтировать печку, вскоре могут возникнуть серьезные проблемы, переливающиеся в дорогостоящий ремонт.

Помимо крана, источником течи могут выступать шланги, патрубки, радиатор.

Производить замену крана отопителя на автомобиле ВАЗ 2108-09 нужно лишь в том случае, когда вы заметили нарушения в его герметичности. Самый главный признак течи крана печки — появление в салоне авто луж охлаждающей жидкости на ковровом покрытии спереди у ног пассажира и типичный сладковатый запах.

Замену крана печки на таких автомобилях как ВАЗ 2108 и ВАЗ 2109 в большинстве случаев можно сделать собственноручно, чтобы сэкономить деньги.

Распространенными причинами являются протекание под рычагом переключения или мембраны заслонки крана. В этих двух случаях замену не рекомендуется откладывать на потом, потому что течь крана отопителя — это не только источник неприятного запаха, но и снижения необходимого уровня охлаждающей жидкости.

О том, что краник отдал течь, свидетельствуют последующие признаки:

на полу в салоне обнаруживаются следы воды;
в машине появился соответствующий запах тосола.

Найдя один из вышеназванных симптомов, нужно непременно оглядеть вышедший из строя узел. Принципиально осознавать, что если не убрать поломку вовремя, то потом ремонт обойдется в еще огромные средства, и выполнить его своими руками, вероятнее всего, уже не получится.

Как произвести осмотр? Пригодится забраться под капот со стороны мотора. Необходимо подчеркнуть, что протечка может произойти в разных местах охлаждающей системы, поэтому пригодиться исследовать ее всю. Удобней это делать с фонариком. ОЖ, а именно, часто капает из:

радиатора;
мест соединений шлангов и патрубков.

Смотрите:

Это требование тем паче животрепещуще, если на дворе стоит зима, ведь без подогрева в машине будет передвигаться очень неуютно и к тому же небезопасно, если предстоит длительное путешествие по малонаселенной местности.

Это интересно: Реле стартера ВАЗ 2109 – маленький, но важный механизм автомобиля

Как снять печку ВАЗ-21099 (низкая панель)

Владельцам автомобилей с низким расположением центральной панели во время снятия и замены отопителя возникнут определённые трудности. Итак, опишем этот процесс подробно:

Потребуется вывернуть руль, чтобы передние колёса стали прямо. Далее открываем капот и обесточиваем автомобиль, отсоединив клеммы от аккумулятора.
На этом этапе нужно снять трос спидометра, который идёт от коробки передач и подсоса (он расположен на рычаге воздушной заслонки).
Нужно удалить ручки с краника отопителя и движением к себе вытянуть ручку переключения режимов вентилятора.
Снимает так называемую бороду, открутив её крепёжные винты.
Все штекеры необходимо отсоединить. Перед этим желательно сфотографировать или пометить провода, чтобы потом не перепутать с разъёмами.
Выкручиваем крепёжные винты с панели управления отопителем.
Козырёк приборного щитка нужно снять. Для этого необходимо выкрутить винты, которыми он крепится.
С приборной панели снимаем зажимы, после чего её следует отсоединить от торпедо.
Снимаем приборную доску, отсоединив от неё все штекеры и тросик от спидометра.
Движением на себя нужно отсоединить выключатели освещения приборов и корректора света фар, после чего придётся их демонтировать, выкрутив гайки, которые их крепят.
Демонтируем рулевое колесо вместе с подрулевыми переключателями.
Нужно снять замок зажигания вместе с проводами, а после чего извлекается центральная панель.
Систему необходимо освободить от охлаждающей жидкости, слив её.
В подкапотном пространстве следует удалить шланги с патрубков крана обогревателя, далее в салоне снимаем шланги с патрубков, которые находятся под торпедо.
Кран печки необходимо снять, открутив две его гайки крепления.
Снимаем тягу заслонки обогрева стекла, которая располагается в правой части корпуса отопителя.
Снимаем радиатор печки, выкрутив его винты.

Печка ВАЗ-21099 полностью демонтирована, теперь можно выполнить её очистку или замену. Установка производится в обратной последовательности.
