Проверка реле вентилятора охлаждения двигателя
Из озвученных выше трёх составляющих системы охлаждения двигателя у нас осталось проверить реле и предохранитель. Для этого идём в монтажный узел коробки предохранителей как правило за включения вентилятора охлаждения отвечает отдельное реле, нужно найти в интернете схему где подписаны все предохранители и реле для вашего автомобиля, найти нужное и вытащить для начала осмотреть возможны будут следы подгорания. После этого нужно воткнуть заведомо рабочее реле вентилятора охлаждения двигателя, можно заблаговременно купить в магазине или взять соседнее, если схема его работы идентична. Необходимо проверить предохранитель и в случае если он сгорел заменить его аналогичным. После замены можно опять произвести те же действия что я описывал выше при проверке датчика вентилятора.
Фильтр двигателя
1. Открываем три фиксатора и убираем в сторону корпус фильтра салона.
2. Отжимаем фиксатор и отключаем разъем питания от датчика массового расхода воздуха.
3. Для лучшего доступа к патрубку вынимаем и убираем в сторону расширительный бачок ГУР.
4. Переставными плоскогубцами снимаем хомут патрубка который передает чистый воздух во впуск.
5. Снимаем патрубок с корпуса фильтра.
6. Открываем две защелки верхней крышки корпуса фильтра.
7. Откручиваем три винта и снимаем пластиковый кожух забора воздуха. Винты под шестигранник на пять.
8. Снимаем верхнюю крышку воздушного фильтра.
9. Извлекаем фильтр элемент из места посадки.
10. Выдуваем крупный мусор с нижней части фильтра компрессором и затем протираем тряпкой.
11. Устанавливаем новый фильтр на место. Проследите за тем чтобы фильтр по всему корпусу сел без перекосов.
12. Монтируем крышку фильтра на место и закрепляем двумя защелками.
13. Одеваем патрубок к корпусу фильтра и закрепляем его хомутом.
14. Монтируем на место расширительный бачок ГУР.
15. Подключаем разъем питания ДМРВ.
16. Устанавливаем пластиковый кожух забора воздуха и закрепляем тремя винтами.
17. Монтируем корпус фильтра салона и закрываем три крепящих защелки.
Электрика фольксваген т4 предохранители 15 фото
Где расположены предохранители в автомобиле Фольксваген Транспортер? В автомобилях Фольксваген Транспортер Т 4 и Т5 находится несколько блоков Обеспечивает работоспособность электроники мотора микроавтобуса. Предохранители и реле Volkswagen Transporter T 4.
Рассмотрены автомобили (15 А) Очиститель/омыватель заднего стекла, реле 2 вспомогательных цепей зажигания, дополнительное оборудование. Комплектация предохранителями указывается в инструкции по эксплуатации, а также на обратной стороне крышки коробки предохранителей.
Это на случай комфортного движения в сервис или гараж. Я сделал центра.
Фольксваген Транспортер, VW T4, схема предохранителей. VITALIJ NEWS. Загрузка Отменить подписку на канал “VITALIJ NEWS”? Нет. Отказаться от подписки. Обработка Повторите попытку позже. : 16 апр. г. Фольксваген Транспортер, VW T4, схема предохранителей. Категория. Образование. Инструмент. YouTube Video Editor. Исходные видео. Просмотреть.
Расположение блока предохранителей Фольксваген Транспортер. Поломка элементов электрики у машин, имеющих солидные пробеги и большой износ, может произойти в любой момент. В том числе и при эксплуатации авто на загородных трассах в ночное время.
Зная место установки блока предохранителей в Фольксваген Транспортер T4 дизель и T5, а также их назначение, можно легко произвести ремонт в дороге. Кроме него, в приборной панели есть еще два блока расширения — первый на 15 плавких вставок, а второй на пять реле. Эти два блока установлены выше и ниже основной группы плавких вставок.
Основной блок на модели T4 установлен в нижней левой части панели приборов. Где расположены предохранители в автомобиле Фольксваген Транспортер? Поперечное сечение проводника, мм2 6. Арман , под приборной панелью слева. Подпишитесь на RSS или введите адрес электронной почты, чтобы получать рассылку новостей, статей и обновлений об автомобилях по почте.
Volkswagen Transporter | Предохранители | Фольксваген Транспортёр
Switch to English sign up. Edited by an administrator, Jan 7, at 1: Т4 Схема расположения предохранителей Форум vw-bus-club. Всего 8 сообщений схема предохранителей на Т-4???? Всего 34 сообщения Схема предохранителей на Т-4 Форум vwbus-club.
Нужна схема предохранителей на Т-4 2. Всего 15 сообщений Предохранители Т4 Форум bus-club.
Всего 1 сообщение Расшифровка предохранителей Фольксваген Транспортер Все понятно, эти схемы есть под крышкой предохранителей в салоне, но то, что нарисовано на электрической схеме в инструкции, никак не найти по месту.
У нас есть все фото и схемы необходимые для ремонта. Коммутационный блок предохранителей и реле Форум vwts. Где входят с задней стороны жмуты кабелей, нужно узнать какой кабель на какое реле или предохранитель ведет.
Всего 7 сообщений блок предохранителей VW T-4 Форум forum. Комплектация предохранителями указывается в инструкции по эксплуатации, а также на обратной стороне крышки коробки предохранителей. Нумерация предохранителей осуществляется слева направо.
Максим , благодарю за информацию. А есть у него где нибудь предохранитель на датчик уровня топлива? Edited by an administrator, Jan 7, at 3: Подскажите пожалуйста где находится реле и предохранительи центрального замка.
Подскажите пожалуйста где находится реле поворотов г.?? А где находиться разьем для подключения к компьютеру?
Блок в салоне
Основной блок с предохранителями и реле находится под панелью приборов, со стороны водителя.
Основной блок
Фото пример
Схема
Назначение реле
- (105) Реле электродвигателя вентилятора отопителя — задний (вентиляция)
- (174) Реле очистителя/омывателя заднего стекла
- (30/109) Реле системы управления двигателем
- (18) Реле 1 вспомогательных цепей зажигания
- Резерв
- (22/21) Реле аварийной вентиляции (с повторителя ми указателей поворота на крыше)
- (95) Реле насоса омывателя фар
- (99) Реле прерывистого режима работы очистителя /омывателя лобового стекла
- (36) Зуммер предупреждения о не выключенных фарах
- (53) Реле противотуманных фар
- (53) Реле звукового сигнала
- (167) Реле топливного насоса
Расшифровка предохранителей
| 1 | 10А Левая фара — ближний свет, корректор фар |
| 2 | 10А Правая фара — ближний свет, корректор фар |
| 3 | 10А Лампы подсветки номерного знака |
| 4 | 15А Очиститель /омыватель заднего стекла, реле 2 вспомогательных цепей зажигания, дополнительное оборудование |
| 5 | 15А/20А Очиститель/ омыватель лобового стекла, обогреватели форсунок омывателя лобового стекла (05/01) |
| 6 | 30А Система кондиционирования, электродвигатель вентилятора отопителя |
| 7 | 10А Лампы переднего правого габарита /заднего правого габарита |
| 8 | 10А Лампы переднего левого габарита /заднего левого габарита |
| 9 | 20А Обогрев заднего стекла, обогрев наружного зеркала |
| 10 | 15А Противотуманные фары, противотуманные фонари |
| 11 | 10А левая фара-дальний свет |
| 12 | 10А Правая фара-дальний свет |
| 13 | 10А Звуковой сигнал |
| 14 | 10А Система ABS (c ESP), система управления АКПП, дополнительное оборудование, центральный замок, система поддержания скорости, электропривод стеклоподъемников, электропривод зеркал заднего вида на дверях фонарь(и) заднего хода |
| 15 | 10А Система управления двигателем, обогреватель системы вентиляции картера, система поддержания скорости, датчик скорости автомобиля |
| 16 | 15А Индикатор ABS, лампа подсветки вещевого ящика, указатели поворота, иммобилайзер, комбинация приборов |
| 17 | 10А Дополнительный отопитель |
| 18 | 20А Система управления двигателем, топливный насос |
| 19 | 10А Блок управления электродвигателем вентилятора системы охлаждения, электродвигатель насоса охлаждающей жидкости |
| 20 | 10А Стоп-сигналы |
| 21 | 15А Аудиосистема, диагностический разъем (DLC), лампы освещения салона, навигационная система |
| 22 | 10А Предохранитель прикуривателя, магнитола |
Дополнительный блок предохранителей
Он находится под основным блоком.
Обозначение
| 1 | 15А Разъем питания дополнительного оборудования |
| 2 | 15А Разъем электрооборудования прицепа |
| 3 | 10А Опознавательный плафон на крыше |
| 4 | 20А Дополнительный отопитель (АС V/AH Y/A J T/AU F) |
| 5 | 10А Антиблокировочная система тормозов(ABS) |
| 6 | ЗА Телефон |
| 7 | 15А Такси |
| 8 | 10А Вентилятор на крыше |
| 9 | 15А Аудиосистема, комбинация приборов |
| 10 | 15А Центральный замок |
| 11 | 15А Подогреватель сидений |
| 12 | 30А Обогреватель зеркал заднего вида на дверях, обогреватель заднего стекла |
| 13 | ЗА Телефон (ACV/AH Y/AJT/AU F) |
| 14 | 30А Система кондиционирования — ручное автоматическое управление температурой |
| 15 | 20А Дополнительный отопитель |
Дополнительный блок реле 1
Расположен в верней части основного блока.
Схема
Описание
| 1 | (53) Реле насоса охлаждающей жидкости |
| 2 | (125) Реле системы управления частотой вращения холостого хода (АМ) |
| 3 | (137) Блок управления свечами накаливания (ABL) |
| 4 | (53) Реле 2 вспомогательных цепей зажигания (некоторые модели) |
| 5 | (53) Реле 2 вспомогательных цепей зажигания (AES, с кондиционером) |
| F1 | (30) Предохранитель цепи стеклоподъемников |
| F2 | (15) Блок управления двигателем |
| F3 | (15) Исполнительный механизм |
Дополнительный блок реле 2
Он находится за приборной панелью в центре.
Схема
Обозначение
| 1 | (106) Реле дополнительного отопителя |
| 2 | Переключающее реле динамика аудиосистемы /телефона |
| 3 | (53) Реле электродвигателя вентилятора отопителя — задний (теплый воздух) |
| 4 | (114) Реле электродвигателя вентилятора отопителя-автоматическое управление температурой |
| 5 | (152) Реле клапана охлаждающей жидкости радиатора отопителя (задний отопитель) |
| 6 | (38) Реле привода переключения забора воздуха(кондиционер /отопитель) |
| 7 | (53) Реле генератора (AES, с генератором 150А) |
| 8 | (53) Реле генератора (ACV/AUF, с генератором 150А/АКПП /автоматическим управлением температурой) |
| 9 | (175) Реле выключателя запрещения запуска /реле фонарей заднего хода |
| 10 | (87) Блок управления подключением ступиц колес |

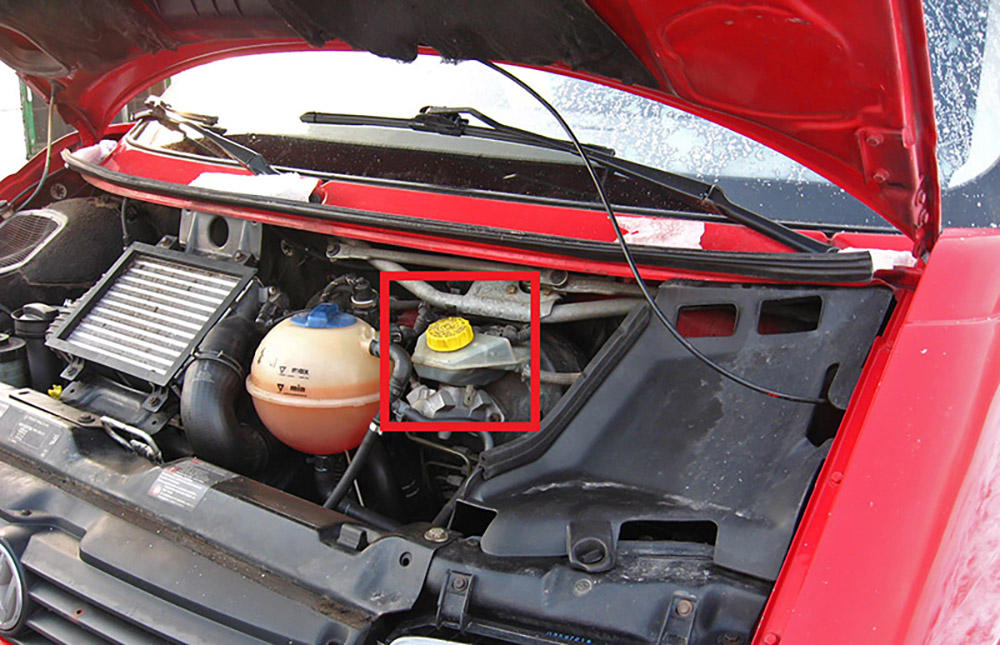

T4:Пропадают тормоза.
Re: Пропадают тормоза.
Сообщение artemka10 » 18.04.2011, 12:09:43 #2
Re: Пропадают тормоза.
Сообщение ALX » 18.04.2011, 12:24:05 #3
Re: Пропадают тормоза.
Сообщение valerij » 18.04.2011, 12:51:23 #4
Re: Пропадают тормоза.
Сообщение БТр » 18.04.2011, 12:57:28 #5
Re: Пропадают тормоза.
Сообщение ANT53 » 18.04.2011, 18:06:11 #6
Re: Пропадают тормоза.
Сообщение KASATKA » 18.04.2011, 18:31:09 #7
Re: Пропадают тормоза.
Сообщение ALX » 19.04.2011, 11:43:38 #8
Re: Пропадают тормоза.
Сообщение Санёк 32 » 19.04.2011, 11:51:52 #9
Re: Пропадают тормоза.
Сообщение Валерий » 19.04.2011, 11:54:20 #10
Re: Пропадают тормоза.
Сообщение Егор » 19.04.2011, 11:56:25 #11
Re: Пропадают тормоза.
Сообщение ALX » 21.04.2011, 11:27:11 #12
Re: Пропадают тормоза.
Сообщение ALX » 25.04.2011, 14:16:07 #13
Re: Пропадают тормоза.
Re: Пропадают тормоза.
Сообщение Володько » 07.05.2011, 20:47:43 #15
Сегодня забрал бус с сервиса, сутки там стоял. Отъехал от сервиса, понял что тормоза какие-то пожесче будто.Домой приехал, жму тормоз и держу, педаль уходит потихоньку. жидкость на месте. Загрешил на ВУ и поехал обратно к сервис-менам.Посмотрели и сказали — задние колодки менять, передние диски менять, после прокачать.
Но если бы это износ тормозилок был бы, разве бы стала педаль уходить потихоньку в пол? По моему просто бы внизу брали бы тормоза и все.
А кстати, передние колодки меняли год назад. На приборке с того момента горела лампа изношенных колодок. так и ездили.
