Устройство отопителя ваз 21214

Сравнение печки ваз 2121 и печки ваз 2108! Схема подключения

В салоне отвернуть 4 гайки, ключом на 10 ; Снять воздухозаборник. Срезать часть пластика немного сбоку, чтобы корпус вентилятора не мешал замку капота; Закрепить вентилятор, фиксируя его корпус герметиком. Пространство вокруг сопла вентилятора закрываем подходящим материалом, чтобы предотвратить отток воздуха; Устанавливаем кожух с вентилятором на место, прокладывая провода; Проверяем, чтобы капот закрывался без проблем. В результате должна получиться конструкция, как показано на видео: Заслонку можно оставить, но если ее убрать, то не будет дополнительных препятствий для потока воздуха в салон. Самый простой способ, когда регулировка скорости вентилятора остается штатной, но две скорости может быть не достаточно. Если поменять штатный переключатель Нивы на восьмерочный и установить от нее доп. резистор, то скорости будет три! Схема такого подключения: Что получилось улучшить? Тихая, а на 1-ой скорости бесшумная. Производительная, на 1-ой скорости дует на уровне 2-ой скорости старого вентилятора. На максимальной скорости из воздуховодов вылетит пыль. Такой тюнинг отопительной системы является обязательным для водителей северных городов. А вы улучшали печку Нивы 4х4 таким образом? Пишите отзывы и дополнения по данной модернизации, участвуйте в опросе. Напомним, другие доработки внедорожника публикуются в.

Печка на ВАЗ 2121, 2131 имеет ряд преимуществ и недостатков. Один из них связан с электровентилятором, который не только слабо дует, но и в процессе работы сильно шумит и свистит. Замена его на вентилятор нового образца решит только часть проблем. Как показывает практика, лучше поставить дополнительный вентилятор от восьмерки по типу улитка. Смысл модернизации в том, чтобы установить на Ниву дополнительный электровентилятор от ВАЗ 2108, который будет располагаться в моторном отсеке внутри воздухозаборника, где он штатно стоит на восьмерке. Напомним, штатный вентилятор Нивы 4х4 внутри пластикового короба в салоне. Потребуется: восьмерочный вентилятор печки с кожухом (каталожный номер: 2108-8101091). Управление вентилятором можно оставить штатное, тогда доработок будет меньше всего.

Либо использовать дополнительные детали от ВАЗ 2108: дополнительный резистор печки (артикул: 2108-8101081), который нужно будет разместить в воздухозаборнике рядом с вентилятором; переключатель скоростей вентилятора (2108-3709608), который крепим на панели в салоне внедорожника. В салоне отвернуть 4 гайки, ключом на 10 ; Снять воздухозаборник. Срезать часть пластика немного сбоку, чтобы корпус вентилятора не мешал замку капота; Закрепить вентилятор, фиксируя его корпус герметиком. Пространство вокруг сопла вентилятора закрываем подходящим материалом, чтобы предотвратить отток воздуха; Устанавливаем кожух с вентилятором на место, прокладывая провода; Проверяем, чтобы капот закрывался без проблем. В результате должна получиться конструкция, как показано на видео: Заслонку можно оставить, но если ее убрать, то не будет дополнительных препятствий для потока воздуха в салон.

Самый простой способ, когда регулировка скорости вентилятора остается штатной, но две скорости может быть не достаточно. Если поменять штатный переключатель Нивы на восьмерочный и установить от нее доп. резистор, то скорости будет три! Схема такого подключения: Что получилось улучшить? Тихая, а на 1-ой скорости бесшумная. Производительная, на 1-ой скорости дует на уровне 2-ой скорости старого вентилятора. На максимальной скорости из воздуховодов вылетит пыль. Такой тюнинг отопительной системы является обязательным для водителей северных городов. А вы улучшали печку Нивы 4х4 таким образом? Пишите отзывы и дополнения по данной модернизации, участвуйте в опросе. Напомним, другие доработки внедорожника публикуются в.

Замена краника

Правильная установка гбо своими руками на шевроле ниву В конструкции системы отопления Нивы есть еще один элемент, который значительно снижает ее производительность. Это краник печки. Он имеет маленькое сечение, что в свою очередь значительно замедляет циркуляцию тосола в системе, из-за чего печки необходимо больше времени для прогрева. Улучшить ситуацию поможет замена этого краника. Оптимальный вариант – установка этого элемента от автомобиля иностранного производства. Хорошо зарекомендовали себя краники печки от некоторых моделей Opel или Volkswagen.

Выполняется замена краника следующим образом:

Необходимо открыть капот и в моторном отсеке подобраться к шлангу отопителя, после чего послабить его хомут и удалить шланг с патрубка.
Выкручиваем саморезы, при помощи, которых уплотнитель закреплен на плоскости перегородки.
Снимаем слой уплотнителя, предварительно поддев его отверткой.
Демонтируется отделение для перчаток.
Необходимо ослабить винт, который крепит кран, подобравшись к нему из салона.
На рычаге крана располагается тросик управления, его следует демонтировать.
В зависимости от конструкции печки Нивы-21213, ее корпус может крепиться при помощи двух гаек, либо двух винтов.
Новый краник печки на автомобиль устанавливается в обратном порядке.

Подчеркнем, что в случае винтового крепления краника печки к теплообменнику, провести эту процедуру несколько проблематично, поскольку гайки постоянно выпадают. Для этого их необходимо попросту закрепить при помощи пластилина либо жевательной резинки. Помимо этого, стоит заранее отрегулировать тросик, который управляет положением крана отопителя. Если этим пренебречь, то в процессе эксплуатации печки придется постоянно залазить под торпедо для того чтобы выставить его положение.

spbdc4u.ru

1. Жиклер омывателя.2. Бачок омывателя стекла двери задка.3. Бачок омывателя ветрового стекла и фар.4. Уплотнительная прокладка.5. Распылитель.6. Корпус жиклера.7. Электродвигатель насоса смывателя стекла двери задка.8. Электродвигатель насоса смывателя ветрового стекла.9. Электродвигатель насоса смывателя фар.10.

Боковое сопло.11. Воздухопровод бокового сопла.12. Воздухопровод обогрева ветрового стекла.13. Крышка воздухопритока.14. Уплотнитель отопителя.15. Подводящая и отводящая трубы.16. Кран.17. Радиатор.18. Крыльчатка вентилятора.19. Воздухораспределительная крышка.20. Подушка электродвигателя.21. Пружинный держатель вентилятора.22.

Тяга управления краном.23. Тяга управления заслонкой обогрева ветрового стекла.24. кронштейн рычагов управления.25. Рукоятка управления заслонкой воздухопритока.26. Рукоятка управления заслонкой обогрева ветрового стекла.27. Рукоятка управления краном.28. Тяга управления крышкой воздухопритока.29. Центральные сопла.30.

Схема работы системы отопления.

VI. Отопитель салона автомобиля.

Отопление салона обеспечивается воздухом, подогретым в радиаторе отопителя 17, который включен в систему охлаждения двигателя параллельно основному радиатору.

Наружный воздух поступает через решетку капота автомобиля в коробку 32 воздухопритока, расположенную под капотом в задней части передка кузова. Отделенный от воды отражателем, воздух поступает в радиатор отопителя, расположенный в пластмассовом кожухе, который гайками крепится снизу к усилителю щитка передка через уплотнительную прокладку.

В верхней части кожуха имеется крышка 13 воздухопритока, регулирующая количество воздуха, поступающего в радиатор 17. На правом бачке радиатора, разделенном внутри на две части резиновой перегородкой, закреплены болтами отводящая труба 15 и кран 16 с подводящей трубой. Концы этих труб соединены резиновыми шлангами с системой охлаждения двигателя.

В центре кожуха вентилятора на двух эластичных подушках 20 установлен электродвигатель 30 с крыльчаткой 18.

На внутренней стенке кожуха вентилятора крепится дополнительное сопротивление, которое обеспечивает малую скорость вращения вала электродвигателя.

Из кожуха вентилятора воздух поднимается по воздухопроводу 12 на обогрев ветрового стекла, по воздухопроводам 11 через сопла 10, расположенные с левой и правой стороны панели приборов, на обогрев стекол передних дверей, а также к центральным соплам 29. Снизу кожуха вентилятора установлена воздухораспределительная крышка 19, при открывании которой воздух направляется к ногам водителя и пассажиров.

Рычаги рукояток управления находятся на оси, установленной в кронштейне 24, который двумя болтами закреплен на поперечине панели приборов.

отопителя Улитка от 2108 на Нива 2121, Ваз Тюнинг

2131 салона нива 2121 своими советы, руками доработке салона, внутренний тюнинг 2131 нива, ваз 2121. Тюнинг автомобилей это — ваз повышение заводских характеристик автомобиля. нива Доработка 2121 — это прежде всего новых установка бамперов, защиты картера, лебедки.

По владельцы желанию этих внедорожников устанавливают дополнительные фары противотуманные. В наших разделах описаны инструкции и доработке по советы нива 2131 различных агрегатов, как таких раздатка и т.д. Комплексный тюнинг ваз руками своими сможет сделать даже автолюбитель.

найдете вы Также категории по тюнингу двигателя, тюнингу передач коробки, тюнингу салона и кузова, также фото множество отчетов тюнинга ваз 2121. интересным Благодаря решениям тюнинг нива доставит массу вам удовольствия и выгоды.

Если у вас фотографии есть тюнинга ваз — присылайте нам на Печка.

почту в Ниве откровенно говоря плохая! самых из ее Одной важных проблем является собственно вентилятор сам, которые установлен под радиатором, да к еще же тому и вертикально. Проходя через него воздух горячий сильно нагревает его и вся постепенно смазка стекает с ротора.

Как следствие начинает моторчик визжать! Наверное все знают проблему эту! Ну а производительность там вообще на нуле… решаема Проблема! Ставим «улитку» от ВАЗ-2108 и увеличение получаем производительности, тищину, и при желании скорости три управления. Идея не нова, я позаимствовал ее на сайтах других.

Только каждый делает по своему — как вот сделал я…

При всем этом, переделки после мотора печки вообще не слышно как так сам мотор теперь стоит в пространстве подкапотном!
Разбираем полностью весь отопитель!

желании При иметь три скорости — в нижнюю корпуса чать, со стороны водителя, врезаем резистор ВАЗ от печки-2108/М2141

Все стыки особенно, а корпуса место установки радиатора ваз проклеиваем, 2121 резиновым уплотнителем (есть в любом магазине строительном)

Собираем нижнюю часть, двигатель 2131 ваз с вентилятором от туда просто выкидываем! Он больше нам не нужен!

Разбираем верхнюю часть вынимаем, отопителя решетку из воздухозаборника нива 2121…

И минимальными с аккуратно зазорами вырезаем место под «ВАЗ» от улитку-2108. Устанавливаем ее так, как фото на позакано (вид снизу)

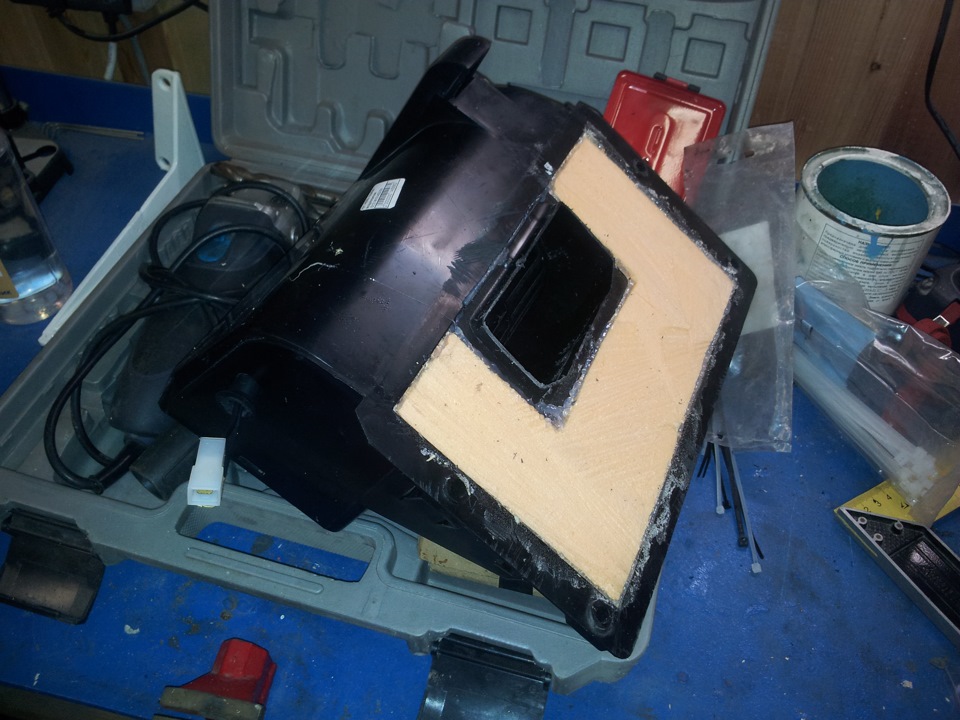

Оставшуюся полость монтажной запоняем пеной! Затем, после застывания, вровень ее срезаем с нижней частью корпуса воздухозаборника.

такой Вот вот воздухозаборник нива 2131 получиться должен!

Одеваем уплотнитель и устанавливаем под Источник!

капот: https://vazclub.com/niva/2131-2121/tyuning/salona/ustanovka-novoi-otopitelya-ulitki.html

Рег.: 27.02.2011 Сообщений: 1474 Откуда: Бийск Возраст: 43 Авто: ВАЗ-2131 1.8 карб 2002г(Было:2121 84г.2121 93г.21213 01г.2123 2007г)

Переделка печки на Ниве 21213 своими руками необходима при сбое в работе системы отопления автомобиля. Медлить с этим не стоит, ведь неравномерная термическая регуляция приводит к запотевшим стеклам или обледенению. В любом из указанных случаев ухудшается обзор происходящего на дороге. Неисправность вызывает износ отдельных элементов устройства или заводской брак.

Оригинальные детали vs аналоги: практические советы

Как уже было сказано ранее, подобный выбор не отражается на качестве работы отопительной системы. При этом автослесари делают несколько оговорок. Тем, кто планирует использовать печки ВАЗ, нелишним будет проверить систему питания. У некоторых модификаций она отличается. Именно поэтому все действия согласуются с чертежами.

Допускается использование отопителя ВАЗ 2108 при условии соблюдения двух рекомендаций. Во-первых, посадочное гнездо на 1-2 см больше размера устройства. Дополнительная площадь снизит вибрационное воздействие. Во-вторых, переключатель устанавливается с учетом специфики отопительной системы ВАЗ. Меньше придется повозиться, когда необходима незначительная доработка системы.

Вентиляционная система обновляется за 1-2 часа в зависимости от степени износа движка.

Хуже, если заводская комплектация модели Шевроле имеет производственные дефекты. Рекомендуется полная замена устройства. Это сэкономит время.

Работа системы отопления определяет комфортность и безопасность езды. Водитель постоянно отслеживает эффективность работы системы. В случае появления посторонних шумов необходимо срочно провести технический осмотр.

Модернизация печки

Чтобы модернизировать печку на вашей Ниве, предлагаем вам позаимствовать, прежде всего, вентилятор печки ВАЗ-2108. Мы не рекомендуем его устанавливать вместо того, что уже установлен на вашей Ниве, кстати, это у вас вряд ли и получится, поскольку он располагается в салоне авто. Внедрить вентилятор от 2108 в салон будет проблематично, поэтому ему находят более подходящее пространство в моторном отсеке. Модернизация печки предполагает установку дополнительного вентилятора, чем мы и предлагаем заняться вам.

А также рекомендуем вам сразу же определиться, вы желаете только установить дополнительный вентилятор или ещё дополнительно позаимствовать у «восьмёрки» переключатель его скоростей и резистор печки.

Алгоритм замены вентилятора

Первоначально предлагаем вам снять коробку воздухозаборника, который в водительской среде имеет и другое народное название «сапог». Снимать его самостоятельно не очень удобно, поэтому рекомендуем вам привлечь к выполнению этой процедуры своего друга. Неудобство заключается в том, что гайки нужно откручивать, находясь в салоне, а сами болты удерживать со стороны подкапотного пространства. Свободная ваша рука уж точно не достанет до подкапотного пространства. После того как все гайки будут откручены, снимите воздухозаборник.

Теперь вам предстоит выполнить некоторые манипуляции, чтобы переделать извлечённый воздухозаборник, а затем внедрить в него вентилятор «восьмёрки». В противном случае вам не удастся закрыть капот, поскольку вентилятор будет мешать замку.

Итак, вам нужно срезать на воздухозаборнике пластик сбоку, а на самом вентиляторе — выступающие в стороны детали крепления. После того как вентилятор отлично разместился во внутреннем пространстве воздухозаборника, закрепите его герметиком. Вокруг сопла вентилятора умостите подходящий материал. Это позволит вам исключить потерю оттока воздуха. Теперь водрузите ваш модернизированный кожух с вентилятором, попробуйте закрыть капот.

Алгоритм замены моторчика

Нелишним будет рассмотреть вопрос установки моторчика печки, заимствованной у «восьмёрки». В этом случае тоже удастся значительно улучшить работу печки. Снятый восьмёрочный моторчик также требуется первоначально примерить в воздухосборнике, при необходимости вырезать болгаркой дополнительное пространство, чтобы он успешно в нём мог разместиться. После того как вы убедитесь в его нормальной «посадке», рекомендуем моторчик зафиксировать герметиком, чтобы исключить возможную вибрацию в процессе передвижения на авто. Безусловно, родной движок следует выбросить, а все провода подключить к только что вами установленному механизму.

После того как вы модернизировали отопитель, мы предлагаем вам ещё врезать дополнительный «восьмёрочный» резистор, который позволит увеличить количество скоростей до трёх. Устанавливать резистор нужно рядом с установленным вами ранее вентилятором. Такие ваши действия позволять отлично регулировать скорость подачи тёплого воздуха, обеспечивая быстрый прогрев салона или постепенный.

Итак, если вами заранее будет внимательно изучена схема подключения вентилятора, резистора, моторчика, заимствованных у отечественной «восьмёрки», вы останетесь довольны результатом собственного труда. Свой автомобиль вы просто не узнаете, поскольку салон будет мгновенно прогреваться, благоприятствуя повышению уровня комфорта для водителя и пассажиров.
