Устройство печки ваз-2109 с низкой и высокой панелью: регулировка

Основные неисправности и методы их устранения

Причин неисправности может быть множество, вот самые частые из них.

Плохо поступает теплый воздух в салон или не поступает совсем

Неисправности вентилятора или ручки включения — одной из распространенных причин является поломка электрического двигателя вентилятора, проводки, ручки переключателя.

Методы проверки — для проверки этой неисправности необходимо; включить зажигание транспортного средства, включить рычаг управления на первое положение, прислушаться.

Звук работы вентилятора должен быть слышен в салоне если нет, то надо открыть капот и послушать там если звука работающего вентилятора не слышно причина в нем или переключателе.

Устранение поломки — снять двигатель вентилятора проверить его, если он исправлен проверить исправность проводки и ручки включения и устранить проблему.

Неисправность воздуховодов — в случае если вентилятор работает, а воздух не попадает в салон.

Методы проверки — проверить просто нужно включить вентилятор печки, открыть воздуховоды и поочередно проверить рукой подается ли воздух на лобовое стекло, боковые стекла в ноги и верхнюю часть водителя и пассажира.

Устранение — необходимо проверить воздуховоды скорее всего они забились пылью, листьями или пухом. Если опять воздух не поступает в салон надо проверить работоспособность заслонок воздуховода.

Дует холодный воздух из печки ВАЗ 2109, 21099

В зимний морозный день, отправляясь в далекую поездку вы, планируя, что эта поездка будет комфортной благодаря печке, включаете ее и… приходите в ужас, ведь из печки идет холодный воздух! Как же быть в такой ситуации?

Наиболее простым способом решения проблемы является подтяжка тросика заслонки радиатора. Его можно найти на радиаторном корпусе, расположенном неподалеку с педалью газа.

Нередко у переднеприводных моделей ВАЗа наблюдается такая поломка, как неполное открытие отопительного крана. Диагностика проводится путем сравнения температуры радиаторных патрубков. В случае, когда температуры разнятся, можно говорить с уверенностью, что кран закрыт не до конца, поэтому и происходит выдувание холодного воздуха вместо теплого. Решение проблемного вопроса заключается опять же, в натяжке троса управления клапаном и его регулировки.

Случается и так, что нагнетаемый печкой воздух уходит через щели воздухоотводов. Негерметичность приводит к такой неприятности. Простая герметизация швов поможет вернуть все на круги своя и снова наслаждаться теплом любимой печки.

Протечка тосола ВАЗ 2109

Протечка тосола в девятой модели ВАЗа – одна из наиболее распространенных неполадок. Это говорит о том, что, прежде всего, нужно заняться системой охлаждения, пора менять патрубки.

Но почему же происходит выброс?

Во-первых, это вполне может быть банальный износ комплектующих. Как правило, из рабочего строя выходят шланги и патрубки, так как изготовлены они у автомобилей ВАЗ из непрочного материала.

Низкое качество деталей, как и дефекты, износ напрямую влияют на здоровье радиатора. Комплектующие от нерадивого сборщика приводят к множественным проблемам, которые оказывают самое пагубное влияние, как на отопительную систему, так и на всю работу авто.

Одним из наиболее уязвимым элементом печки является бак расширителя. Пластик, одно это слово наводит на подозрения, не способен выдержать такие мощные нагрузки, которые приходятся на эту деталь, безусловно важную для автомобиля. И, если многие иномарки снабжены надежным, долговечным баком, то отечественный производитель пока до этой фишки не додумался и год за годом выпускает машины с пластиковым баком, регулярно выходящим из состояния дееспособности. Чинить его бесполезно, проще заменить на новый.

А теперь стоит разобраться с тем, как определить выброс охладительной жидкости.

Если под автомобилем на длительной стоянке остаются масляные пятна – нет сомнений, что протекает тосол.

Определить эту проблему можно и по запаху: при нормальной работе авто, в салоне никогда не должно пахнуть им.

Иногда можно наблюдать, как белый дым тянется через выхлопную трубу. Некачественный бензин? Возможно, но скорее – это протечка тосола.

Предотвратить поломку можно регулярно проверяя состояние автомобиля, его комплектующих на износ, в особенности, ремня ГРМ.

Теперь, когда известны все основные м

оменты, касающиеся неисправности радиатора ВАЗ 21009, можно спокойно попробовать свои силы в качестве автослесаря. Немного сноровки, терпения и подробное описание диагностической процедуры помогут избежать ошибок и лишних трат на СТО центр.

Удачи в дороге!

Как заставить автомобильную печку огненно жарить зимой

Полезные лайфхаки

Ну и, напоследок, несколько полезных лайфхаков для улучшения работы печки в условиях русской зимы.

Закрываем радиатор

На некоторых моделях автомобилей, продающихся на российском рынке, штатно устанавливаются электрические створки радиатора охлаждения или прикладываются пластиковые экраны, установив которые, можно частично перекрыть поступление набегающего воздуха к радиатору охлаждения. Это простой и эффективный способ ускорить прогрев салона и улучшить работу печки в сильные холода. При отсутствии таких устройств вы можете изготовить их самостоятельно

Однако важно соблюсти все меры предосторожности, дабы не допустить самовоспламенения экранов — они не должны соприкасаться с горячими элементами подкапотного пространства

Уменьшаем поток воздуха через печку

В сильные холода некоторые автолюбители повышают прокачку воздуха через радиатор отопителя до максимума, и удивляются, что печка всё равно плохо прогревает салон. Секрет прост: проходя через печку на большой скорости, внушительные объёмы холодного воздуха попросту не успевают прогреться. Уменьшив скорость работы моторчика, вы усилите нагрев салона.

Приоткрываем окно

В отдельных случаях хорошему прогреву салона мешает сама конструкция автомобиля, точнее, непродуманная система вентиляции. При неработающих клапанах вентиляции кузова и хорошей герметизации дверей в салоне создаётся повышенное давление, а воздух почти не выходит наружу. Моторчику отопителя с каждой минутой становится всё сложнее нагнетать кислород в автомобиль. Слегка опустив одно из стёкол, вы усилите прокачку воздуха через печку и, возможно, улучшите климат в своей машине.

Экспериментируйте, и вы, несомненно, найдёте наилучший способ повышения эффективности работы печки конкретно для вашего автомобиля!

Особенности системы отопления ВАЗ 2109

Вентиляция в салоне – приточно-вытяжная. Специальные отверстия, расположенные в накладках для лобовых стекол, служат для поступления через них воздуха, который подается самопроизвольно или принудительно, вентилятором печки. Выходит воздух через щели, имеющиеся между панелями внутри дверей, или отверстия в торцах. Клапаны, встроенные в отверстия, воздух пропускают наружу и задерживают его попадание вовнутрь. Это улучшает теплоизоляцию в салоне. В систему охлаждения двигателя включается печка, радиатор отопителя, который расположен параллельно основному радиатору, краник, насос, электровентилятор.

Отопительная система авто ВАЗ 2109

Печка фиксируется в салоне под приборной панелью к болтам четырьмя гайками. Болты приварены к коробке воздухопритока. Уплотнение между воздухопроводами и печкой выполняется прокладками. В состав печки входят два кожуха из пластмассы, левый и правый, соединенные по периметру скобами.В пазы кожухов для уплотнения закладывается специальный жгут.
В кожухах отопителя установлен радиатор, он фиксируется к правому кожуху и уплотняется прокладкой из полиуретана. В состав устройства входят:

два ряда трубок;
охлаждающие пластины;
два пластмассовых бачка.

Воздух подогревается в радиаторе и через систему воздухопроводов, фиксирующихся снизу к приборной панели, направляется в салон:

Сверху отопителя, двумя винтами крепится электровентилятор, его можно легко снять со стороны отсека мотора. Рабочее колесо электровентилятора, установленного на валу электродвигателя, прикрепленного к кожухам вентилятора, имеет три скорости вращения за счет двух спиралей резистора. Дополнительный резистор печки позволяет рабочему колесу получить нужную частоту вращения, а монтируется он с левой стороны в отверстии кожуха печки.
Краник печки состоит из корпуса и двух пар патрубков. Подсоединяется резиновыми шлангами к системе охлаждения. В корпусе крана вмонтирован пластинчатый клапан, пропускающий охлаждающую жидкость. Его рычаг соединен с рычагом рукоятки тягой, за счет этого можно производить управление подогревом воздуха. Отверстие в клапане открывается при повороте рычага, и жидкость начнет поступать в радиатор.
Насос осуществляет циркуляцию через радиатор жидкости.Тремя рукоятками осуществляется управление печкой. Их рычаги смонтированы на осях кронштейна, изготовленного из пластмассы и прикрепленного четырьмя винтами к панели приборов.На рычаг, приводящий в действие заслонку, и через тягу на рычаг крана, воздействует рукоятка управления подогревом.
Заслонка и кран полностью открываются при перемещении ее до упора вправо. При этом через радиатор электровентилятором подается воздух и осуществляется прогон нагретой жидкости для охлаждения.
При положении рукоятки посредине заслонка и кран имеют промежуточное положение. В этом случае часть воздуха проходит через радиатор, другая минует его, что обеспечивает нужную степень подогрева воздуха в салоне на данный момент.
Расположение рукоятки в крайнем левом положении закрывает полностью кран печки и заслонку управления, а воздух, поступающий в салон, не подогревается.Подачу воздуха к ногам пассажиров и водителя осуществляется верхней левой рукояткой, соединенной тягой с рычагом заслонки.
Перемещение рукоятки влево открывает заслонку обогрева ног, а из кожухов воздух направляется в окна. К ногам водителя и пассажира на переднем сидении воздух подается с двух сторон, на задние сидения его подача осуществляется по воздухопроводу внутренней вентиляции.
Подачу воздуха к лобовому стеклу осуществляет рукоятка, соединенная тягой с рычагом, приводящим в движение привод заслонки обогрева стекла, которая открывает или закрывает попадание воздуха через воздуховод на стекло.

Воздух для пассажиров и обдува боковых стекол поступает через боковые – левое и правое, и два центральных сопла печки автомобиля. Корпуса их снабжены заслонкой с пенополиуретановым уплотнителем. Интенсивность потока воздуха меняется путем закрывания или открывания заслонки рычажком, а при поворачивании рычажком сопла с направляющими и лопаток можно изменить направление движения воздуха. Печка обеспечивает при температуре окружающей среды -20°С, при максимальном режиме обогрева, такие температуры:

+25°С – в зоне ног.
+20°С – в салоне автомобиля ВАЗ 2109.

Схема и устройство печки ВАЗ-2109

Многие автовладельцы, сталкиваясь с проблемами системы отопления, сразу обращаются в автосервис, а есть и такие кто предпочитают решить проблему самостоятельно. Но для этого необходимо знать, как работает отопитель и расположение его основных элементов.

Как выглядит схема и устройство печки ВАЗ-2109 изнутри вы узнаете из нашей статьи.

Внутренне устройство и принцип работы

Система отопления, установленная на ВАЗ-2109, имеет свои отличия и особенности относительно других автомобилей линейки АвтоВАЗа.

Отопитель состоит из пары пластмассовых кожухов (справа и слева), которые соединены между собой по всему периметру скобками-фиксаторами. В пазы кожухов закладывают особый жгутик, чтобы его хорошо уплотнить. Вентилятор подаёт воздушный поток во внутреннее пространство машины. Печка ВАЗ-2109 сконструирована так, чтобы вентилятор можно было достаточно просто самостоятельно достать со стороны двигательного отсека.

Электромотор вида 45.37230 крепят к кожуху, на его валу располагается вентилятор. Чтобы получить его нужную частоту вращения, было предусмотрено добавочное сопротивление. Его прикрепили слева в отверстие кожуха отопителя при помощи винта.

Радиатор отопительной системы

В корпус печки вмонтирован радиатор подогревания воздушных потоков, которые затем дуют в салон. Тремя винтами этот элемент системы прикручивают к правому кожуху и уплотняют пенополиуретановой прокладкой.

Конструкция радиатора представляет собой совокупность:

2 ряда трубок.
2 ряда охлаждающих пластинок.
2 пластиковых бака.

Кран

Имеет две пары патрубков, он подсоединён к охлаждающей системе резиновыми трубами, там при помощи насоса обеспечивается циркуляция ОЖ. В кожухе крана на оси подводящей магистрали стоит пластинчатый клапан, который имеет отверстие, оно пропускает охлаждайку. Рычажок клапана соединяется тягой с рычажком рукоятки, которая также управляет процессом нагревания воздушных потоков. Если повернуть этот рычаг, то отверстие в клапане откроет магистраль для поступления ОЖ в радиатор.

Чтобы обеспечить равномерное отопление салона автомобиля, в печке имеется два центральных сопла, а также левое и правое, к которым подведены воздуховоды.

Вытяжная вентиляция

В машине установлена вытяжная вентиляция, которая осуществляет циркуляцию воздуха из салона на улицу. Она располагается сзади от проёмов кузова для боковых стёкол.

Также воздух проходит наружу сквозь дефлекторы при движении автомобиля. Процесс вентиляции производится за счёт разрежения, которое возникает у дефлекторов при движении. Отсасывание воздуха производится из задней части салона под облицовкой дефлектора, для этого отжимаются резиновые клапана и через отверстие дефлектора воздушный поток идёт на улицу.

Клапаны из резины нужны для того чтобы препятствовать проникновению уличного воздуха в салон автомобиля.

Электрическая составляющая печки

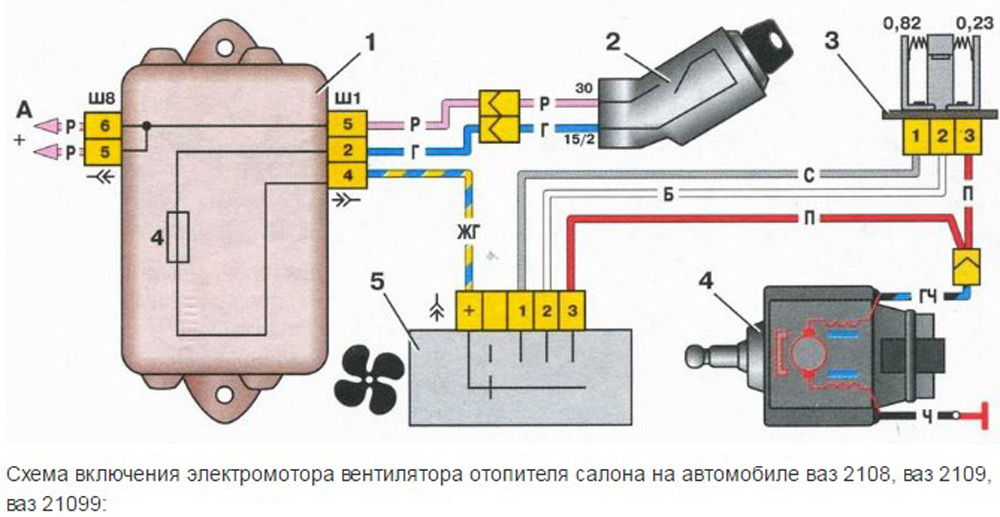

Ниже представлена электросхема включения вентилятора. Чтобы он заработал, нужен датчик температуры, который стоит в радиаторе. Когда ОЖ достигает определённой температуры, датчик подаёт сигнал и вентилятор включается автоматически.

Основные составляющие:

Монтажный блок.
Зажигание.
Добавочное сопротивление (резистор).
Мотор.
Кнопка, управляющая мотором.

А – к выводу со знаком плюс «30» генератора.

На некоторых автомобилях установлен ещё старый монтажный блок, в таком случае вентилятор включается через реле.

Элементы отопительной системы

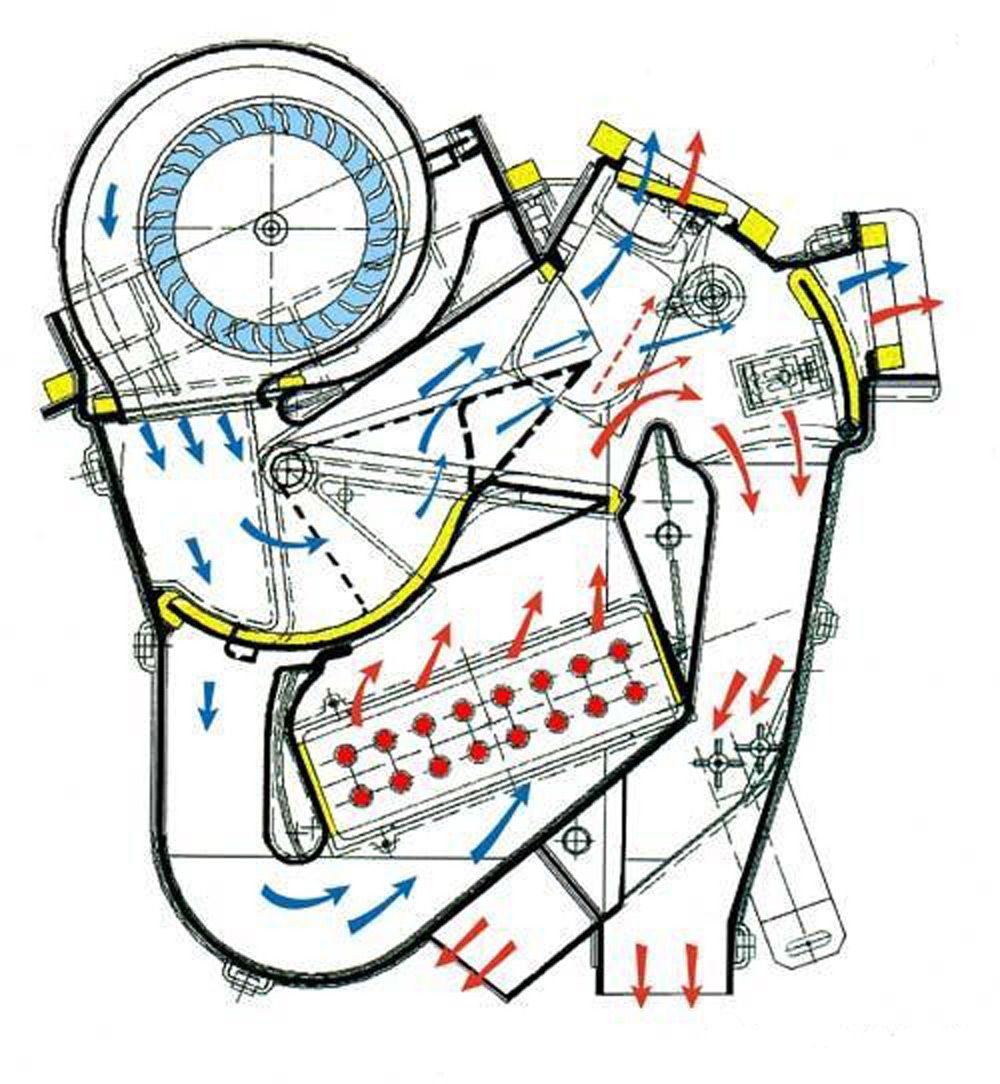

Схема печки наглядно показывает расположение его основных функциональных элементов. Надо отметить, что устройство печки на моделях ВАЗ-2108, 2109 и 21099 одинаковое. Многие автовладельцы знают о том, что в этих моделях отопитель не доработан до конца. В итоге салон должным образом не обогревается, поэтому принимается решение о доработке печки своими руками

Как раз-таки в этом случае важно знать устройство отопителя, чтобы ничего не напутать

Составные части:

Конструкция печки автомобиля ВАЗ-2109 будь то высокая панель или низкая абсолютно идентичная. Поэтому представленная информация пригодится владельцам этой модели с любой приборной консолью.

Зная основные моменты и что где располагается, уже можно попытаться самостоятельно разобраться с возникающими проблемами и починить появившиеся неисправности, сэкономив при этом средства и время на поездках по СТО.

Лучшие цены и условия на покупку новых авто

Порядок замены

Если вы использовали машину, то обязательно дайте остыть ее силовой установке – в противном случае ОЖ окажется очень горячей, а это опасно.

Автомобиль надо поставить на рампу или яму, поскольку вам потребуется доступ к ее днищу.

Прежде чем менять рассматриваемую в настоящей статье запорную арматуру, поставьте регулятор печки в крайнее правое положение, то есть на максимальный нагрев. Только в этом случае вам удастся полностью слить ОЖ из радиатора.

Когда подготовка выполнена, немного открутите крышку распределительного бачка и поместите под автомашину ведро, чтобы собрать вытекающий тосол. Первым от него освобождается радиатор – на нем есть специальная пробка. Далее сливают жидкость с блока цилиндров и шлангов, ведущих к крану.

Со стороны капота ослабляют патрубки, уходящие непосредственно к крану. Хомуты на них часто ржавеют, а потому их перед раскручиванием рекомендуется обработать ВД-40. Винты отворачиваются плоской отверткой. Переходите в салон. Здесь уберите боковые накладки центральной консоли. Они удерживаются шурупами, для отвинчивания которых применяется крестовая отвертка.

Собственно, кран печки располагается со стороны переднего пассажира. На нем установлено два патрубка, зафиксированных хомутами

Последние осторожно ослабьте и очень аккуратно снимите шланги (есть риск, что в них еще остался тосол)

Теперь нужно освободить кран – для этого достаточно отвернуть три 10-миллиметровые гайки. Перед этим от него отсоединяют приводной тросик. Остается демонтировать испорченный узел и установить на его место исправный.

Соберите все в обратном порядке и проверьте, как работает отопитель, а также убедитесь, что в местах крепления патрубков все герметично.

Основные неисправности и методы их устранения

Причин неисправности может быть множество, вот самые частые из них.

Плохо поступает теплый воздух в салон или не поступает совсем

Неисправность воздуховодов — в случае если вентилятор работает, а воздух не попадает в салон.

Дует холодный воздух из печки ВАЗ 2109, 21099

Протечка тосола ВАЗ 2109

Но почему же происходит выброс?

А теперь стоит разобраться с тем, как определить выброс охладительной жидкости.

Если под автомобилем на длительной стоянке остаются масляные пятна – нет сомнений, что протекает тосол.

Определить эту проблему можно и по запаху: при нормальной работе авто, в салоне никогда не должно пахнуть им.

Теперь, когда известны все основные м

Удачи в дороге!

Порядок снятия и установки моторчика печки на ВАЗ 2109-2108

Первым делом необходимо открыть капот автомобиля и открутить 5 болтов крепления пластиковой накладки, как показано на фото:

И снимаем ее, чтоб в дальнейшем она не мешалась:

Теперь необходимо снять уплотнительную резинку капота:

Чтобы потом сдернуть без проблем защитный кожух, под которым как раз-то и находится моторчик печки на ВАЗ 2109-2108:

После чего доступ к вентилятору открыт:

Как видите из приведенной выше картинки, необходимо открутить два болта крепления, которые находятся по бокам от мотора:

Ну а дальше придется немного помучиться. Дело в том, что на ВАЗ 2109-2108 провода питания припаяны непосредственно к моторчику, а выводы соединены в салоне автомобиля с электропроводкой. Мягко говоря, решение просто идиотское. Теперь в салоне, просунув руку под панель с водительской стороны, находим штекер плюсового провода и отсоединяем его:

В этом же районе находится минусовой провод, а с ним еще больше проблем, так как крепится он гайкой, и чтобы ее открутить, нужно сначала нащупать ее рукой, и потом с помощью головки и трещотки сделать эту работу. Сразу же из салона можно просунуть эти провода через уплотнительную резинку в отверстии кузова — она видна на верхнем фото — оттуда входи в салон два провода.

И теперь с наружной стороны проворачивая моторчик печки под разными углами, находим наиболее удобнее положение, и вынимаем его через правую сторону (по ходу движения автомобиля):

И окончательно вынимаем его из подкапотного пространства, как показано на фото ниже:

Если деталь нуждается в замене, необходимо купить новый вентилятор печки, цена которого на ВАЗ 2109-2108 составляет около 500 рублей за один моторчик. А если покупать в сборе с корпусом, то цена будет около 1000 рублей. Установку проводим в обратном порядке.

На сегодняшний день, без отопителя в салоне, не может обойтись ни один автомобиль. Не исключение и ВАЗ 2108. Данная модель, еще с завода оснащалась печкой, способной обогреть салон до 25 градусов, со знаком «+». Это довольно хороший показатель, учитывая то, что «восьмерка» начала выпускаться аж в далеком 1971 году.
