Замена радиатора печки на шевроле и дэу ланос

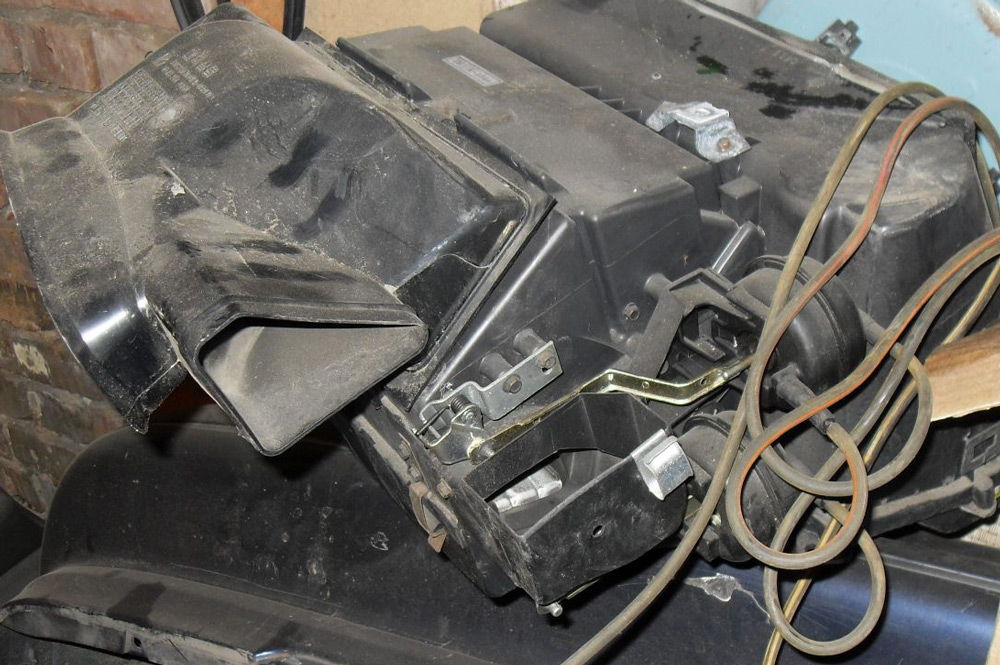

Схема отопителя Дэу Нексия. Назначение основных узлов печки

Конструкция, осуществляющая отопление салона Daewoo Nexia, представлена следующими элементами.

Радиатор обогревателя (теплообменник). Его назначение обусловлено прогревом воздуха необходимого для обогрева салона, а также обдувом внутренней стороны стёкол в нём. Нагрев воздуха осуществляется посредством теплообмена между стенками радиатора и разогретой жидкости из системы охлаждения силового агрегата.
Нагнетатель воздушного потока внутрь машины, который представляет собой обычный вентилятор (электромотор с закреплённой на его валу крыльчаткой). Этот элемент необходим для регулируемой подачи воздуха к заслонкам печки или кондиционера. Кстати, последний может работать лишь при включенном нагнетателе.
Заслонка терморегулятора, которая регулирует проходящие через радиатор обогревателя и в обход его воздушные потоки. Таким образом, увеличивается или уменьшается температура их прогрева. Она находится в общем модуле печки и кондиционера.
Исполнительный элемент управления воздушными потоками, которые позволяют разделить его, направляя, например, на обогрев зоны ног или обдув стёкол, обогрев задней части салона и т. д. Они также располагаются в общем модуле, перекрывая либо открывая тепловые магистрали отопителя.
Патрубки, шланги, тепловые магистрали, управляющие тяги. Назначение их заключается в рециркуляции рабочей жидкости, транспортировки теплоносителя внутрь автомобиля, управление работой печки.

Обогрев салона Нексия имеет общую с кондиционированием панель управления, которая располагается на торпедо, содержит следующие регуляторы и переключатели:

переключатель позиций вентилятора, который позволяет выбрать необходимую скорость вращения его вала, тем самым уменьшив или увеличив величину обдува.
выключатель рециркуляционного режима.
регулятор температуры.
выключатель кондиционера.
регулятор управления исполнительным элементом отопителя.

На работу переключателя, управляющего режимами нагнетателя, не влияют положения ручек терморегулятора, а также заслонки печки. Скорость вращения вентилятора регулируется изменением напряжения, поступающего на клеммы его электропривода. Изменение положения заслонок обогревателя осуществляется при помощи пневматического привода, а терморегулятор связан со своим исполнительным элементом посредством тягового соединения (тросик).

Замена радиатора печки ланос. Как снять радиатор печки на ланосе не снимая торпеду

Как результат, в образовавшиеся щели, в обход радиатора начинает поступать не прогретый, холодный воздух. Также бывают как вариант поломки: Любой из случаев легко диагностируется , например если забит радиатор печки, то в моторном отсеке, входящий патрубок будет горячий, а выходящий холодный или еле теплый.

При нарушении теплового режима работы двигателя по вине термостата, достаточно на панели приборов визуально проанализировать указатель температуры охлаждающей жидкости, после прогрева двигателя, стрелка долго не поднимается до середины.

Для начала делаем подготовительные работы: Для удобства работы снимаем оба передних сидения. Снимаем шланги трубопровода и сливаем рабочую жидкость в заранее подготовленную ёмкость. Снимаем патрубок и сливаем рабочую жидкость с системы отопления Ослабляем хомут, который удерживает рычаг КПП, и полностью выкручиваем болт крепления. Откручиваем болт и снимаем хомут для последующего демонтажа рычага Вытягиваем ось рычага коробки передач из узла тяги. Теперь у нас есть свободное пространство для работы.

Но чтобы снять сам радиатор, потребуется демонтировать боковые металлические элементы, которые соединяют пол и консоль.

Подготовительный этап

Расположение предохранителя печки Иногда может перегореть предохранитель печки. Предохранитель печки имеет красный цвет и находится в монтажном блоке в панели приборов. Для его замены потребуется: Слева от руля найти нишу блока предохранителей. Снять крышку с блока.

Daewoo Nexia 2011, 109 л. с. — поломка

Ставим машину в горку перед выше чем зад , ставим на ручник, заводим. Открываем капот, снимаем крышку с расширительного бачка.

Доливаем антифриз выше MAX. Поднимаем обороты примерно на за тросик , другой рукой прокачиваем патрубок идущий к печке.

При этом поглядываем за уровнем в бачке — если будет падать, то доливаем. Делаем указанную процедуру до тех пор, пока уровень в бачке не перестанет падать. Это может привести к тому, что воздухозаборная заслонка просто перестанет открываться и нормальная циркуляция тёплого воздуха в салоне нарушится.

Для устранения проблемы водителю придётся приобретать новый вакуумный переключатель, так как по отдельности крепёжные планки для него не продаются. Разрушение подшипников электромотора Как уже говорилось выше, центральный вал отопительного электромотора с крыльчаткой подвешен на двух шариковых подшипниках, которые со временем могут разрушиться. Если это произошло, то водитель после включения печки услышит характерный скрип, постепенно переходящий в громкий скрежет.

Решить проблему можно только заменой печного электромотора, поскольку подшипники к нему по отдельности не продаются.

Ремонт печки daewoo Nexia за 100 рублей, сделай сам!

После этого заслонки опускаются в крайнее нижнее положение. В результате доступ горячего воздуха к ногам пассажира и водителя перекрывается практически полностью. Проблема решается снятием бардачка и заменой вакуумного переключателя.

Кнопки этого модуля выходят из строя довольно редко. Однако необходимость снять блок управления может возникнуть при поломке вакуумного переключателя, о котором упоминалось выше. Ничего сложного в демонтаже блока нет, и для работы понадобится только плоская отвёртка. Жар костей не ломит Частенько владельцам данной популярной модели приходится разбираться с проблемой: Причем, если машина более-менее новая, то еще — куда не шло.

А если авто прошло энное количество километров, отопление, особенно в холодные русские зимы, становится все хуже и хуже, и уже не идет ни в какое сравнение, к примеру, с той же вазовской классикой.

Это не есть хорошо, и данный огрех можно попытаться исправить своими руками, конечно же, при условии, что сам механизм обогревающего салон агрегата работает исправно, а ОЖ залита в систему, как положено и в нужном количестве.

Почему плохо греет печка на Daewoo Nexia? Профессиональные ремонтеры выделили несколько основных причин такого рода неполадки, которые и разберем с вами подробно в нашей статье.

Но в начале, если настали холода, а ваша печка на Нексии греет еле-еле — проведем небольшой тест-эксперимент.

Опции темы

Поиск по теме

Замена радиатора печки шевроле ланос фото

Первое, что нужно сделать – снять шланги на радиаторе отопителя и слить антифриз или тосол. При сливе заранее приготовьте подходящую емкость, чтобы жидкость не вылилась на пол гаража. Эта емкость потом еще нам понадобится. Далее ослабляем хватку хомута, который держит тягу рычага переключения передач. Болтик нужно выкрутить целиком.

После этого можно вытащить из тяги ось механизма рычагов КПП. Чтобы потом на сборке не гадать, где была точка соединения, отметьте ее чем-нибудь. Крепежный хомут убираем полностью. Если имеется кондиционер, то прямо в пределах корпуса отопителя расположен сливной штуцер для выхода конденсата из радиатора. Штуцер можно найти в зоне, расположенной левее радиаторных патрубков печки. Как правило, его можно узнать по Г-образному резиновому шлангу, идущему к низу.

Перепрыгнем на несколько шагов вперёд – проблема при снятии кожуха

Для снятия кожуха, который защищает радиатор, нужно его немного надавить вниз, чтобы крепежные шипы вышли из пазов. Этому может помешать штуцер, но для его демонтажа нужно потянуть кожух к себе, что будет невозможно, так как крепление методом пазов и шипов это не даст.

Получается замкнутый круг. Что делать?

Иногда применяют силовые меры, но это может привести к множественным поломкам кожуха. Даже если его потом заклеить, все равно придется поломать на установке. К счастью, смекалка автомобилистов помогла умельцам найти выход из этой спорной ситуации. Можно взять пилу по железу или болгарку и срезать штуцер на максимум. Для этого лучше находиться под машиной. Затем останется снять кожух и вырезать остатки от штуцера под корень. Эта операция вполне безопасна, ведь по штуцеру вытекает простой конденсат без давления. Когда вся работа будет сделана, то можно вместо него вставить в отверстие любую трубочку подходящего размера, чтобы отвести слив от двигателя.

Вернемся к продолжению основной работы

Мы сделали все, что нужно было предпринять снизу автомобиля. Дальнейшая работа предстоит внутри салона. Нужно снять пластиковый тоннель. Откручиваем пару саморезов в передней части с двух сторон, выдвигаем кресла вперед на максимум, там еще пара саморезов. Поднимаем кормовую часть и отсоединяем половину кожуха. Сиденья отодвигаем в противоположную сторону на весь ход.

Осталось выкрутить оставшийся саморезный винт, далее нужно вытащить передок, предварительно отсоединив прикуриватель. Могут помешать кресла, но они мягкие, их можно сдавить, а кожух из пластика достаточно эластичный, чтобы безопасно его погнуть.

Аккуратно убираем две боковые части в нижней части консоли. Не забываем, что один болт крепления фиксирует клемму массы. При обратной сборке не забывайте их закрепить на место.

Выкручиваете четыре небольших болта, затем смещаете всю рычажную конструкцию переключения передач с тягой по направлению к пассажиру и потихоньку вытаскиваете весь агрегат из салона. Чтобы эта процедура была более комфортной, нужно увеличить обзор. Для этого просто снимите бардачок, выкрутив пару болтов.

Ключевые действия

Сейчас пришло время самого интересного. Нужно снять раздваиватель воздушных потоков к ногам. Его держат три самореза: два в передней части (они одновременно еще и держат предок нижнего радиаторного кожуха отопительной системы) и третий саморезный болт находится позади, в центре.

Из инструментов рекомендуется взять небольшую трещотку и удлиненную головку на 7. Все саморезы, которые на виду, удобно отвинчивать головкой с простым удлинителем, а более дальние – длинной головкой. Зафиксировать местоположение саморезов в корпусе, который полностью собран, довольно затруднительно, поэтому заранее сориентируйтесь, как они расположены при снятом защитном кожухе.

После раскрутки начинаем вытаскивать конструкцию. Передок немножко сдвигаем к низу, а задок придавливаем к полу, и достаем кожух из-под отопительной системы. Далее придется немного попотеть. Радиатор зафиксирован в двух точках. Сверху – на защелке, а в нижней части есть фигурная скобка недалеко от патрубков, ее держит саморез, который можно хорошо рассмотреть в зеркало. Вытаскиваем саморез, отсоединяем защелку – все, радиатор мы сняли, меняем его на новый. Отметим, что защелка крепится на тонкую перекладину из пластика, которую можно переломить, если действовать грубо. Так что проводите работы аккуратно.

Теперь вы знаете, что на шевроле ланос замена радиатора отопителя, не такая уж и сложная процедура. Так что желаем вам удачи в том, как заменить радиатор печки на ланосе.

Если статья понравилась, делимся в соцсетях и оставляем комментарии!

Как исправить плохой обогрев печки на Шевроле Ланос

Всем привет. Думаю, всем владельцам Ланоса – эта проблема знакома или была или сейчас у вас такая проблема. Есть много статей, много видео на эту тему… Очень часто советуют банально поменять термостат… В этой статье я поделюсь способом, как мне удалось решить проблему, почему не греет печка в Ланосе?

Способ этот я вычитал у одного хорошего блогера, за что ему ОГРОМНОЕ СПАСИБО. Копировать или переписывать статью смысла нет, позже дам ссылку на его пост, там все подробно написано, что и как делать. Просто решил опубликовать эту статью у себя на блоге, для своих читателей, возможно, кто-то также как и я раньше, все искал в чем же причина…. Если хоть кому-то мой пост поможет, я буду искренне рад

Интересная статья, советую. Предупреждаю о за ранее о наличии много букв

Ремонт печки в Ланосе

Множество владельцев наверняка уже заметили, что печка на Ланосе плохо греет. Причиной этому, как правило, является конструкция отопления, которая рассчитана на более мягкий климат по сравнению с российским, поэтому, если даже все узлы в системе исправны, не стоит надеяться на особое тепло. Тем более, что по сравнению с жигулевским радиатором, размеры которого составляют 225×285 толщиной 85, здесь он представляет собой размеры 220х228 с толщиной в 28 миллиметров.

Даже если кому-то придет в голову заменить штатный радиатор более мощным, то ничего не выйдет, так как другой радиатор, «потолще», сюда просто не поместится. Конечно, можно постараться, но для этого необходимо будет снимать панель и короб вентиляции. И здесь не обойтись без разгерметизации системы кондиционера. Затем еще нужно будет осуществить переделку внутреннего устройства коробов печки. В общем, придется практически все делать заново.

1. Произошла внутренняя забивка радиатора печки. Если появляется такая неисправность, то шланги в печке начинают отдачу совсем другой температуры. Термостат начинает открываться довольно часто и то же самое происходит с включением вентилятора радиатора.

Также дома можно проверить насколько параметры антифриза влияют на охлаждение. В две емкости до 50 миллилитров наливается жидкость, после в одну тару сыпется сода (щепотка), а в другую любая кислота (несколько капель). За чистоту системы охлаждения можно не беспокоиться, если в обеих емкостях не происходит никакой реакции.

2. Радиатор печки забит снаружи. Такая неисправность сопровождается одинаковой температурой шлангов печки и уменьшенным потоком воздуха, который выходит через диффузоры. При этом данное засорение происходит не в один миг, а со временем и зачастую уменьшение потока воздуха не является замеченным, поэтому неисправность лучше проверяется, если сравнивать с другой машиной.

В данном автомобиле не устанавливается фильтр салона, поэтому радиатор отопителя и испаритель кондиционера может с легкостью засориться различными листочками, пухом и так далее. Такое засорение не дает воздуху проходить через радиатор.Также от кондиционера со временем может появится гнилостный запах, если отсутствует фильтр.

К этому приводит пыль, которая оседает на испарителе, тем самым создавая комфортную среду обитания для того, чтобы размножались гнилостные бактерии. Пассажиры, сидящие в автомобиле, не только чувствуют неприятный запах, но и в их легкие попадают споры гнили.Крупный мусор легко собирается пылесосом.

3. В радиаторе печки завоздушенность. Температура шлангов на печке при такой неисправности сильно отличается, происходит частое включение вентилятора радиатора и довольно часто открывается термостат.При этом из радиатора выгнать воздух полностью является довольно сложной задачей, так как он находится в вентиляционном коробе под углом примерно в тридцать градусов.

В том случае, если процедура по выгонке воздуха не проводится специально, нагрев радиатора снижается и плохо греет печка Шевроле Ланос. Можно попытаться выгнать воздух практически полностью в том случае, если есть крутая горка, на которой автомобиль будет стоять примерно под углом в тридцать градусов, можно даже больше.

Когда она падает, множество мельчайших пузырьков воздуха растворяются в охлаждающей жидкости, затем все это попадает в систему охлаждения двигателя и после в радиатор печки. Затем воздух начинает скапливаться в верхней части радиатора. Многими автовладельцами замечено, что по истечении первого года после покупки почти не греет печка Ланос.

У такой неисправности, как правило, две причины, главная из которых — стоковая охлаждающая жидкость, способствующая отложениям в сотах, и пузырьки в охлаждающей жидкости.В данной ситуации тоже есть выход! Для этого перенесем под бачок шланг обратки подогрева дросселя, врежем туда тройник и заменим охлаждающую жидкость.

Функции, устройство и принцип действия радиатора печки

Радиатор (конвектор, теплообменник) печки — важнейший узел системы отопления салона любого автомобиля. Печка обеспечивает создание и поддержание комфортной для водителя температуры. Это особенно актуально в холодное время года. Кроме этого, отопитель предотвращает запотевание автомобильных стёкол.

Система отопления состоит из следующих узлов и деталей:

корпус;
радиатор печки;
патрубки теплообменника;
регулирующий кран;
вентилятор;
электромотор вентилятора;
воздуховоды и распределительные заслонки.

Система отопления нагревает поступающий в салон воздух

Роль теплоносителя выполняет антифриз, циркулирующий по системе охлаждения. Когда силовой агрегат прогрет и температура охлаждающей жидкости (ОЖ) достигает 50 °C, её можно использовать для обогрева салона. В зависимости от положения крана в радиатор поступает определённое количество горячего тосола. Вентилятор направляет поток воздуха из подкапотного пространства в салон. Этот воздух проходит через соты радиатора, получая тепло от разогретого антифриза. Чем больше тосола проходит через теплообменник, тем больше тепла передаётся воздуху. Поток разогретой ОЖ в радиаторе можно регулировать краном.

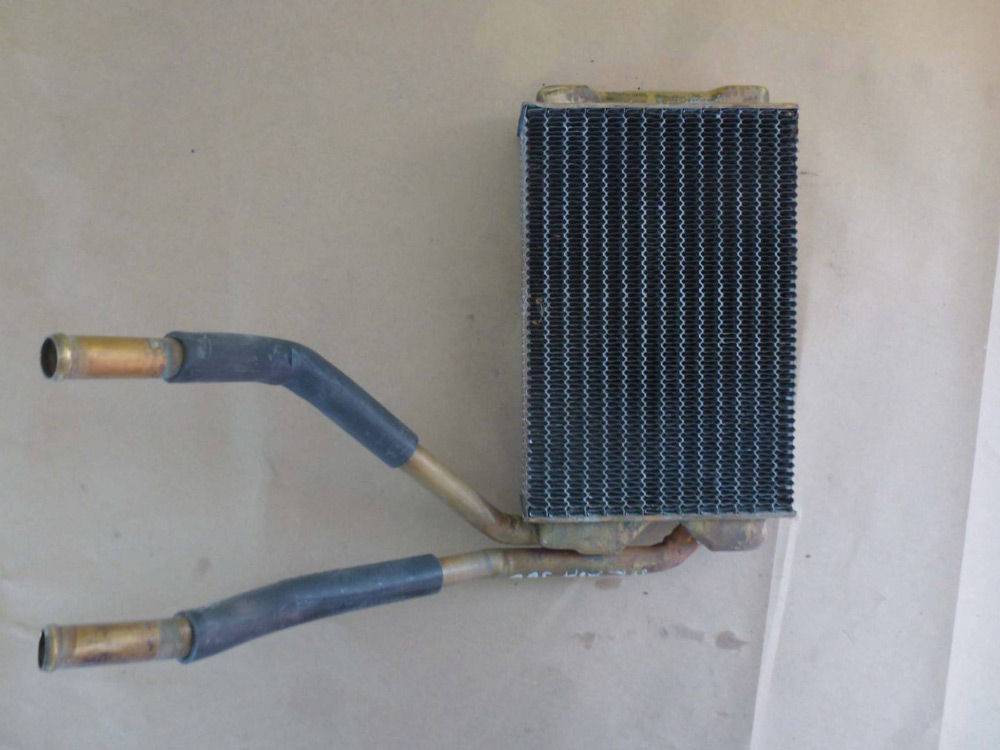

Радиатор печки Chevrolet Lanos имеет довольно простое устройство

В зависимости от модели авто температура воздуха в салоне регулируется различными способами — регулировочным краном, скоростью вращения вентилятора и положением воздушных заслонок. Нагретый воздушный поток регулируется и распределяется по разным направлениям. Направив тёплый воздух на лобовое и передние боковые стёкла, можно предотвратить их запотевание. С помощью заслонок можно направить воздух в область ног, лица и на определённые места боковых стёкол. Обдув лобового стекла также необходим для создания слегка повышенного давления, чтобы в салон не попадала пыль и грязь с улицы. Таким образом для водителя и пассажиров обеспечивается максимально комфортный микроклимат.

Особенности конструкции отопителя несколько ограничивают его работу. Так, печку нельзя включать на холодном двигателе. Нужно дождаться нагрева ОЖ до 50–60 °C. В противном случае двигатель будет прогреваться гораздо дольше, особенно в сильный мороз. Кроме этого, из-за повышенной влажности в салоне начнут запотевать стёкла. Поэтому в качестве дополнительных иногда устанавливают водные и воздушные обогреватели. Это зависит от конструктивных особенностей системы отопления конкретной модели автомобиля.

Дополнительный отопительный радиатор в автомобиле Daewoo Nexia

Недостаток некоторых моделей данной марки в недостаточном прогреве салона при низких температурах окружающей среды можно устранить установкой дополнительного радиатора печки.

Второй радиатор для печки салона обеспечивает водителю и пассажирам комфортные условия пребывания в авто

Необходимость дополнительной печки

Вторая печка в машине решает задачу создания оптимальной температуры в салоне машины.

Существуют и другие способы разрешения это проблемы:

Установка дополнительной водяной помпы.
Корректировка характеристик термостата.

Однако дополнительное отопительное оборудование в виде второго радиатора проще иных способов позволяет организовать поддержание необходимого теплового режима в салоне автомобиля. Вследствие этого владельцы Daewoo Nexia, как правило, прибегают именно к данному варианту.

Даже самая низкая температура за бортом не будет оказывать влияния на качество обогрева салона, не создавая дискомфорта для водителя и пассажиров.

Порядок установки второго отопителя

Для оборудования Daewoo Nexia дополнительным отопительным радиатором потребуются следующие материалы:

радиатор от печки отечественного автомобиля ВАЗ-2106 либо ВАЗ-2109;
два отрезка резинового шланга по одному метру каждый;
два соединительных тройника;
кран шарового типа;
два крановых штуцера;
десяток металлических прочных хомутов;
материал изолон (лучше, если он будет фольгированного типа);
уплотнитель дверей от ВАЗ-2109.

Самостоятельная установка дополнительного радиатора осуществляется на эстакаде либо смотровой яме.

Процедура установки предусматривает выполнение следующих этапов работ:

Отключение минусового контакта с клеммы АКБ для обеспечения безопасности проведения ремонта. Разъединение контакта АКБ является обязательным правилом соблюдения мер безопасности.
Слив антифриза либо другой используемой ОЖ с СЖО двигателя в чистую, заранее приготовленную тару. Жидкость можно будет использовать повторно при её удовлетворительном состоянии.
Демонтаж защиты, под которой размещён кожух отопительного комплекса. Для этого необходимо вывернуть болты, которые крепят кожух.
Удаление заслонки, обеспечивающей рециркуляцию в районе дворника с правой стороны, под жабо.
Установка дополнительного радиатора вынуждает удалить заслонку рециркуляции и отказаться от использования салонного фильтра
Установка дополнительного отопительного радиатора к основному.
Прокладывание изолоном пространства под радиаторами. Второй радиатор размещается несколько выше первого. Под его нижнюю часть помещается резиновый дверной уплотнитель.
Дополнительный радиатор печки размещается рядом с основным
Закрытие отверстия, которое используется для рециркуляции.
Отверстие закрывается изолоном
Прокладывание изолоновым слоем пространства между печками, обеспечивая тем самым необходимую теплопроводность.
Материал используется для увеличения теплопроводности радиаторов печки
Подключение ко второму радиатору приготовленных шлангов.
Их фиксация с помощью хомутов.
Шланги на тройниках закрепляются металлическими хомутами
Подключение этих шлангов, с использованием тройников, к основным магистралям заводского радиатора отопителя. Место врезки может быть любым.
Тройники монтируются в разрез основных шлангов
Монтаж шарового крана в доступном месте, чтобы в летний период можно было легко перекрыть подачу ОЖ на второй радиатор отопителя.
Врезка крана осуществляется в любом месте шланга прямой подачи ОЖ ко второму радиатору
Установка жабо, его крепёж к кузову.
Жабо являтся защитно-декоративным кожухом, который закрывает отопитель и другие детали подкапотного пространства автомобиля

Подобная доработка действительно обеспечит тёплый салон автомобиля даже при значительных морозах.

Видео: самостоятельная установка дополнительной печки на Daewoo Nexia

Произвести самостоятельную замену отопительного радиатора в автомобиле «Дэу Нексия» вполне по силам любому автолюбителю. Для этого рекомендуется лишь придерживаться разработанной инструкции, а также знать устройство автомобиля и конструкцию его отдельных узлов, в частности, СЖО.

Особенности конструкции и порядок самостоятельной замены водяной помпы на различных модификациях автомобилей «Газель»

ВАЗ 2109: порядок замены подшипника задней ступицы

Интересные факты о назначении радиатора отопителя на автомобиле

Для чего нужен теплообменник в системе отопления автомобиля, и как устроена схема подачи теплого воздуха в салон, подробно описано в материале — как заменить теплообменник отопителя салона Шевроле и ДЭУ Ланос. Если читаете этот материал, то наверняка знаете назначение этого устройства.

Радиатор печки включается в основную систему охлаждения двигателя. Система охлаждения состоит из двух контуров — большого и малого круга. По системе циркулирует ОЖ, за что отвечает помпа. По малому кругу жидкость циркулирует при запуске двигателя. При прогреве мотора до определенной температуры, происходит открытие доступа к большому кругу системы. За открытие доступа к большому кругу отвечает термостат.

Радиатор отопителя включен в малый круг системы, поэтому при запуске двигателя, нагревающаяся ОЖ поступает к этому устройству. На Ланосах отсутствует регулировочный кран поступления ОЖ, поэтому циркуляция жидкости в теплообменнике обогревателя происходит постоянно. Это позволяет водителю включить печку сразу, как только двигатель прогреется до 50-60 градусов. Радиатор охлаждения двигателя включен в большой контур, что обеспечивает охлаждение двигателя после того, как он наберет рабочую температуру.

Это интересно!Теплообменник печки на автомобиле в 5 раз меньше по размеру, чем теплообменник охлаждения двигателя. Часто у ланосоводов возникает вопрос, где находится радиатор печки Ланос. Он находится в салоне под торпедой в центральной части. Как добраться к нему и заменить, подробно описано в материале на сайте.
