Как снять переднюю печку на уаз буханка

Предохранитель печки автомобиля

Цепь отопительного контура надежно защищена с помощью предохранителя. Плавкая вставка способна противостоять максимуму тока в 25 А. Защитный компонент располагается в монтажном блоке, который можно отыскать в нижней части панели с левой стороны. Порядковый номер вставки – «21».

Отметим, что на предохранитель возложена еще одна функция – обеспечивать защитой от замыкания цепь прикуривателя. Когда вставка перегорает — печка совершенно не работает. Водитель сразу ощущает отсутствие подачи теплого воздуха внутрь салона УАЗ Патриот. Первым проверочным действием является мониторинг защитной цепи. В этом деле поможет тестер. Если выявлен факт неисправности предохранителя, то смело его заменяем новым аналогом и соблюдаем требуемую величину тока (25 А)!

Назначение

Основная функция печки на УАЗе Патриот это обогрев салона, а также она помогает  справляться с проблемой запотеванием стекол, которая очень актуальна в холодное время года. На версии выпущенные до 2012 года устанавливали только передний отопитель , а начиная с 2012 года Патриот стали оснащать второй дополнительной печкой, это помогло повысить комфортность внедорожника в зимний период. Благодаря дополнительной печки задняя часть салона стала лучше обогреваться.  Помимо этого в зависимости от комплектации отечественный внедорожник может оснащаться климат контролем, благодаря которому в летний и зимний период достигается абсолютный комфорт. У кондиционера есть единственный недостаток, это увеличение расхода топлива во время работы системы вентиляции и обогрева.

Назначение и конструкция

Прежде чем знакомиться со схемой печки УАЗ Буханки, следует изучить основные функции и конструктивные особенности этого оборудования

Важно заметить, что в случае с Буханкой используется пара печек, которые разделяются на заднюю и переднюю

Поскольку большинство автомобилистов ездят сами или только с передним пассажиром, основное внимание они уделяют именно передней системе. Что же касается заднего оборудования, то тут предпочтительнее заменить на автономный отопитель, намного эффективнее справляющийся со своими задачами

Задача печки на Буханке ничем не отличается от отопителей на любом другом автомобиле. То есть здесь система существует для поддержания оптимальной температуры внутри автотранспортного средства. Она отвечает за обогрев преимущественно в зимний период, а также работает как система вентиляции, подавая воздух под набором за счёт работы вентиляторов и моторчика. В настоящее время большинство Буханок эксплуатируются с отопительной системой НАМИ, которая характеризуется повышенной производительностью и достойными показателями эффективности. Конструктивно можно выделить 3 главных компонента печного оборудования. Буханочный отопитель состоит из:

• радиатора;
• вентилятора;
• устройства, предназначенного для распределения потоков воздуха.

Отдельного внимания заслуживает краник отопителя, позволяющий включать и отключать циркуляцию охлаждающей жидкости по печному оборудованию, тем самым переключаться с режима подачи тепла на обычный обдув салона вентилятором. Система печки может работать в 2 режимах:

• поступление и подача свежего воздуха;
• рециркуляция.

Во втором режиме повышается температура внутри салона. Чтобы добиться повышения температуры, необходимо перекрыть воздухозаборники, после чего открыть заслонку или краник отопителя. Если же автомобилисту нужен только обдув свежим воздухом, тогда манипуляции проводятся в обратной последовательности. Нужно перекрыть краник печки, и открыть воздухозаборники.

За управление печной системой отвечает соответствующий блок управления. Регулировка возложена на кран печки, который может закисляться, заклинивать и давать течь. В связи с этим его зачастую приходится менять. Причём не редко вместо обычного автомобильного крана, предназначенного для УАЗ Буханки, автомобилисты применяют сантехническое оборудование, собранное по специальной схеме с использованием переходников. На практике работает лучше, дольше и эффективнее штатного крана.

Замена

Теперь расскажем о том, как можно своими силами поменять на УАЗ Буханка старое печное оборудование, и установить на его место новую и более производительную печку.

1. Сначала сливается весь антифриз из системы. Если планируете его использовать повторно, для слива лучше предусмотреть чистую тару.
2. Слив осуществляется путём отключения патрубков, по которым идёт жидкость охлаждения, от отопительного узла. Параллельно демонтируются трубки обдува для обогрева лобового стекла Буханки.
3. Не забудьте отключить всю имеющуюся проводку. Её лучше промаркировать или же записать, какой провод куда подключается, чтобы упростить себе задачу по обратной сборке.
4. Следующим этапом будет отключение консоль контрольной панели. Демонтируйте отопительный узел, лючок воздухозаборника, уплотнители и устройства, отвечающие за управление буханочной системой обогрева салона.
5. После проведённых манипуляций в коробе воздухозаборника вы увидите отверстия. Их следует заглушить подручными средствами.
6. Канавка, по которой проходил прорезиненный уплотнитель лючка, очищается от загрязнений и остатков старого герметика. Прежде чем наносить новый герметизирующий или уплотнительный состав, поверхность канавки следует обезжирить.
7. Сделайте замеры корпуса воздушного фильтра к вашему воздухозаборнику. В металле выполняется 8 отверстий по всему периметру вашего корпуса. Диаметр отверстий при этом должен составлять 3,2 мм. Выберите сверло соответствующего размера.
8. Пока корпус фильтра можно отложить в сторону. Избавьтесь от всех остатков металлической стружки после сверления, а на место установки нанесите хороший слой универсального автомобильного герметика. На герметизации экономить не стоит, иначе вода будет проникать в салон в процессе эксплуатации вашего УАЗ Буханка. Затем вставьте корпус воздушного фильтра, закрутите все саморезы. Если выступает лишний герметик после установки, просто удалите излишки.
9. Поставьте на место там салонный фильтр.
10. Оборудование нового отопителя фиксируется с помощью пары шпилек и гаек М6. Зафиксируйте этот узел, после чего установите пластиковую консоль блока управления. Тут потребуется выполнить отверстие в нужном месте в одной плоскости с щитком. Саморезами фиксируется консоль управления.
11. Подключите тягу, использующуюся для управления краником печки, скобой зафиксируйте её на месте. Подключите патрубки подачи антифриза и закрепите их с помощью хомутов.
12. Поставьте на место воздуховоды, предназначенные для обдува ветрового стекла, что позволяет предотвратить его запотевание в процессе эксплуатации Буханки.
13. Не исключено, что идущие в комплекте с отопителем патрубки придётся немного выгибать для более удобной установки. Работать в Буханке не особо удобно, но приноровиться можно.
14. Завершается процесс подключением электропитания. Кабель для питания отопителя можно подключать через провод, который применяется для работы дополнительных устройств. Массу крепят на кузове или на болте размыкателя. То есть поверхность для фиксации массы должна быть металлической.

Фактически вам осталось только залить в систему антифриз, выгнать лишний воздух и опробовать в работе уже новую печку на своём УАЗ Буханка.

Автомобиль Буханка, несмотря на свой солидный возраст, продолжает успешно эксплуатироваться на отечественных дорогах. При этом народные умельцы придумывают всё новые и новые решения по модернизации и улучшению этой машины, поскольку многие готовые запчасти, системы, узлы и детали банально не подходят или же функционируют крайне плохо, выходя из строя буквально через год эксплуатации. Проблему неработающей печки на Буханке решить можно. Для этого необходимо отыскать источник неприятностей. В лучшем случае работоспособность отопительной системы восстанавливается путём замены или ремонта некоторых компонентов. Но когда печка окончательно ломается и не хочет работать должным образом, единственным правильным решением становится её полная замена.

Источник статьи: http://remam.ru/vozdsys/chto-delat-ne-greet-pechka-uaz-buhanka.html

Замена охлаждающей жидкости — УАЗ 3909, 2.4 л., 1994 года на DRIVE2

Как появился свободный выходной, тут же рванул на замену ОЖ. Быстрее рвался из-за того, что в системе охлаждения была вода, а температура по ночам на тот момент стала опускаться до -3.

Заранее затарился необходимым.

Не покупайте такой набор. Ибо гамно. Прокладки чуть толще листа бумаги

А краник так и не пригодился. Удалось-таки сдёрнуть старый.

К слову, в первый день выполнить операцию не удалось. Краник блока ДВС не открывался, крышка термостата сниматься не хотела. Зато второй день прошёл куда продуктивнее.

Дважды заправив и слив воду, залил тосол. Кстати, почему нигде (в литературе) не упоминается о том, что радиатор второй печки расположен выше основного радиатора. И чтобы слить из него ОЖ нужно его завоздушить. Я больше получаса вкурить не мог, почему при сливе выходит только 10л, а не положеные 15л.

Лишь завоздушив один из рукавов отопителя слил с него воду

Долго мучился с крышкой термостата водяного насоса. Ну никак не хотела сниматься. Стучал, отжимал, прижимал, резал прокладку. Через час наконец оторвал. А там…

У термостата отогнута кромка тарелки.

Установил новый термостат. А потом пришлось разбирать, т.к. потекла та говяная бумажная прокладка. Герметик — наш ответ.

Так вот и работал.

Эстакада длинная, а для работы пригодны лишь метров 5 под одну машину. Как так. Приезжают, сливают отработку либо на пол, либо в канистру и тут же бросают. Уезжая, забил все свои пустые баклажки отработкой, мусора пакетов 8 — и забрал с собой.

P.S.: Однако толи проблема, толи я не понимаю. Перегонял машину от прежнего владельца (

100км) — непосредственно радиатор был на 2/3 закрыт картонкой, на трассе температура держалась 80 град. Теперь после замены термостата — радиатор закрыт на 1/3, проехал до стоянки 20км — температура выше 60 так и не поднялась. Хотя, ощутимо блок горячий, обе печки (подключены параллельно) греют. Почему так?

Принцип действия

Охлаждение построено по принципу отбора тепла жидкостью. После, субстанция перемещается в устройство (радиатор), где передаёт скопившееся тепло окружающей среде посредством воздуха, при этом охлаждаясь. Затем рабочее тело снова возвращается к нагретым элементам и процесс повторяется. По такому принципу работает система охлаждения двигателей ЗМЗ 409, УАЗ 402 (421).

Читать дальше: Модельный ряд тойота в россии

При рассмотрении цилиндра, видно, что изделие состоит из внутренней и внешней части. Промежуток между этими частями называют рубашкой, по этому пространству перемещается антифриз. Так же можете прочитать про Раздатка УАЗ 469.

Особенности замены на Патриоте радиатора охлаждения

При активной работе появляются такие явления, как частичная коррозия или нарушается целостность устройства под воздействием каких-либо механических факторов на конструкцию непосредственно радиатора. Владелец автомобиля при появлении течи антифриза или, если у кого-то залит тосол, должен найти причину и непременно устранить ее. Ремонтные работы зачастую подразумевают запайку алюминиевых поврежденных частей. Практика же показывает, что самым верным вариантом является замена радиатора на новый.

Пошаговое выполнение замены радиатора охлаждения на UAZ Patriot:

• Внедорожник требуется обесточить, для этого с аккумулятора снимаем минусовую клемму.
• Сливаем охлаждающую жидкость из системы.
• Выкручиваем 4-е болта и снимаем верхний щиток.
• Выкручиваем по 4-е болта слева и справа, так происходит снятие обоих щитков.
• В случае, когда на вашем авто установлен электровентилятор, необходимо разъединить колодки, дабы его обесточить.
• Отсоединяем проводку непосредственно от выводной клеммы самого датчика так называемой сигнальной индикации, оповещающей о перегреве жидкости в системе.
• Имеющиеся затяжки хомута патрубка, при помощи которого в устройство попадает жидкость, требуется ослабить.
• Отсоединяем от агрегата патрубок.
• Ослабляем крепеж пароотводящего шланга.
• Извлекаем шланг.
• Нужно ослабить затяжку хомута патрубка, отвечающего за отведение жидкости.
• Снимаем данный патрубок.
• С двух сторон радиатора имеются гайки тяг крепления, их отвинчиваем.
• Снизу устройство крепится болтами к специальным кронштейнам, располагающимся на раме UAZ Patriot. Дабы их вывинтить извлекаем специальную проволоку.

Уже на данном этапе можно извлечь радиатор охлаждения и поменять его на новый. Сложной замену назвать нельзя. Однако, перед тем как осуществлять собственноручно замену, обязательно проверьте радиаторную конструкцию на полную ее целостность. Антифриз течь может также и в местах, где соединяются патрубки. Установить механизм вы можете в строго обратном порядке снятию. Уже после всей процедуры требуется залить до определенного уровня антифриз

Важно заливать антифриз обязательно новый, а не бывший ранее в употреблении

Воздух попал в систему охлаждения двигателя: основные признаки завоздушивания

Для лучшего понимания начнем с общих принципов работы. Пока двигатель холодный, жидкость циркулирует только по рубашке охлаждения (специальные каналы в блоке цилиндров и ГБЦ), не поступая в радиатор. Циркуляцию обеспечивает водяной насос (помпа).

После того, как температура ОЖ достигнет определенного показателя, происходит срабатывание термостата, который открывает большой круг (жидкость проходит через радиатор). Если охлаждения ОЖ при движении по большому кругу недостаточно, тогда автоматически подключается вентилятор охлаждения двигателя (воздушное охлаждение).

Обратите внимание, указанные неисправности могут возникать по разным причинам, то есть двигатель начинает перегреваться не только по причине возникновения воздушных пробок, однако такую вероятность также не следует исключать. Как и в любой другой жидкостной системе замкнутого типа, воздушные пробки могут привести к тому, что система перестает работать в нормальном режиме

В этом случае также значительно повышается риск перегрева мотора, перестает нормально работать печка

Как и в любой другой жидкостной системе замкнутого типа, воздушные пробки могут привести к тому, что система перестает работать в нормальном режиме. В этом случае также значительно повышается риск перегрева мотора, перестает нормально работать печка.

• Основным признаком образования воздушной пробки является перегрев двигателя. Другими словами, температура растет выше нормы, указатель температуры может подниматься до красной зоны. При этом при проверке уровня ОЖ в расширительном бачке никаких отклонений может быть не выявлено.
• Также в холодное время года водитель может заметить, что теплый воздух в салон практически не поступает, хотя двигатель нормально прогрет. Это также указывает на то, что в системе охлаждения может быть воздух.

Так или иначе, но воздушная пробка не позволяет ОЖ нормально циркулировать по каналам системы охлаждения. В результате нарушенной циркуляции возникают те или иные неполадки. В рамках проведения диагностики системы охлаждения двигателя следует проверить уровень ОЖ в расширительном бачке, а также внимательно осмотреть отдельные участки системы.

Еще отметим, что воздух может попадать через малозаметные трещины в резиновых патрубках, при этом интенсивных течей через эти трещины может и не быть. Обычно такие трещины сразу не видны, однако детальный осмотр или подача воздуха в систему под давлением для проверки позволяет выявить проблемные участки

Также во время проверки следует уделить внимание помпе, проверить работу термостата и вентилятора охлаждения

Как исправить проблему с печкой на УАЗ Патриот

Сначала нужно определить проблему, а затем начинать ремонт отопителя.

Это такие обстоятельства:

1. дует холодный воздух вместо тёплого воздуха;
2. нет тепла возле печи; тепло не приходит от печи при стоящем автомобиле;
3. не регулируется подача тёплого или холодного воздуха.

Исправляем проблему с печкой

Водитель может просто почистить и помыть радиатор, но не факт, что система отопления машины будет после этого нормально работать. Велика вероятность, что засорённый радиатор придётся заменить. Сломанный термостат только можно заменить на новое подобное устройство. Водяной насос тоже при поломке подлежит замене. Неработающий регулятор подачи воздуха также нужно заменить.
При выявлении отслоения трубок в регуляторе необходимо их соединения загерметизировать. Соединения трубок можно усилить герметизирующим кремом.
Когда из печки дует холодный воздух, необходимо выполнить следующие виды проверок: герметичность патрубков; уровень незамерзающей жидкости в баке; состояние термостата; работа водяного насоса; состояние регулятора.
Чтобы поправить патрубки, когда выявлена утечка антифриза из них, нужно выполнить следующие действия: открыть расширительный бак, проверить уровень антифриза, завести двигатель, разогнать мотор до скорости вращения 2000-3000 оборотов в минуту; затем остановить двигатель.
Если не хватает уровня антифриза, то доливать его нужно постепенно, периодически проверяя работу машины кратковременными пусками двигателя.
Для распознавания и устранения поломки термостата нужно запустить двигатель сначала на низких, потом на высоких оборотах. Слабый поток тёплого воздуха при этом наблюдается на низких оборотах. И холодный поток воздуха наблюдается при высокой скорости вращения двигателя. Прежде чем заменить термостат, нужно из системы полностью вылить антифриз.
 Неисправный водяной насос приводит к тому, что при низкой скорости вращения дует холодный воздух. И не обеспечивается необходимое давление охлаждающей жидкости в системе. Водяной насос подлежит только замене при поломке.
Если не регулируется подача воздуха переключением, значит поломан регулятор, который нужно заменить.
Для проведения ремонтных работ в автомобиле, хозяин может обратиться к профессиональным сотрудникам СТО. Можно самому попробовать разобраться с конструкции автомобиля, желательно по знаниям от учёбы в автошколе и с помощью старшего наставника

Важно успеть отремонтировать печку в машине до прихода новой зимы.
Если требуется помыть печку в автомобиле, то её можно осуществить без разборки системы отопителя. Можно при этом вымыть мелкий мусор из системы

Промывку печи можно начинать при малых дефектах работы отопителя, чтобы не доводить работу системы охлаждения до её полной остановки. Необходимо прикрепить водяную помпу с помощью штуцеров, которые находятся на щитке двигателя, для этого применяется шланг для слива воды. Нужно налить в ведро обычный воды, и промывать контур системы с помощью насоса. При этом нужно наблюдать за прозрачностью вытекающие из шланга жидкости. Для улучшения помывки системы можно применить водный раствор с моющим средством. По окончании процесса необходимо перегнать через системы горячий водный раствор лимонной кислоты. Затем нужно систему вновь промыть обычной водой. По завершении промывки системы в бак нужно залить антифриз.
Если в системе отопителя превышен предельный уровень тока в 25 ампер, то перегорит печной предохранитель, и работа почки будет остановлена этой зашитой. Избыточный ток в системе может привести к пожару в машине, этот предохранитель служит защитой машины от электрического перегрева. После срабатывания предохранителя его стоит заменить на новый экземпляр устройства.
Вентилятор, встроенный в печку, заменяется редко, когда ремонт отопительного контура нецелесообразен. Чтобы поменять вентилятор, нужно выполнить следующие шаги: отсоединить консоль, отключить разъём питания, извлечь вентилятор, поставить новый вентилятор, все детали затем нужно поставить на исходные места. Исходный вентилятор при этом извлекается в сборном виде. Затем нужно проверить корректность работы печи при пуске двигателя.

Вывод: после каждого этапа ремонтных работ в контуре отопителя нужно проверить работу машины при заведённом двигателе. Если всё выполнено правильно, то печка уаз патриот выпустит мощный поток тёплого воздуха. Это поможет растопить лёд на окнах автомобиля зимой.

Назначение печки в Патриоте

В UAZ Patriot, как и в любом другом современном авто, отопитель служит для обогрева салона за счет подачи теплого воздуха. Это также помогает предотвращать запотевание стекол, что особенно актуально в холод. Однако, случается так, что плохо греет печка.

Заметим, что модификации UAZ Patriot, производившиеся до 2012 г., оборудовались исключительно передними печками. Затем производитель внес коррективы и ульяновские внедорожники стали оснащаться вспомогательной печкой, которая повысила комфорт эксплуатации в суровых климатических условиях. Второй отопитель позволяет эффективно обогревать кормовую часть салона в зоне расположения пассажиров. Скорость прогрева внутреннего пространства теперь стала значительно выше, и пассажиры кормы получают равноценный комфорт с седоками переднего ряда.

Некоторые модификации UAZ Patriot кроме системы отопления оснащаются климатической установкой. Она представлена обычным кондиционером, позволяющим в жаркое время обеспечить комфорт, создав благоприятную атмосферу в салоне. Такой роскоши удостоились варианты комплектации УАЗ Патриот, имеющие названия «Комфорт» и «Люкс».

Впервые кондиционер появился в ульяновском внедорожнике в 2008 г. Главным негативным фактором присутствия в комплектации кондиционера фигурирует повышенный расход топлива во время работы узла.

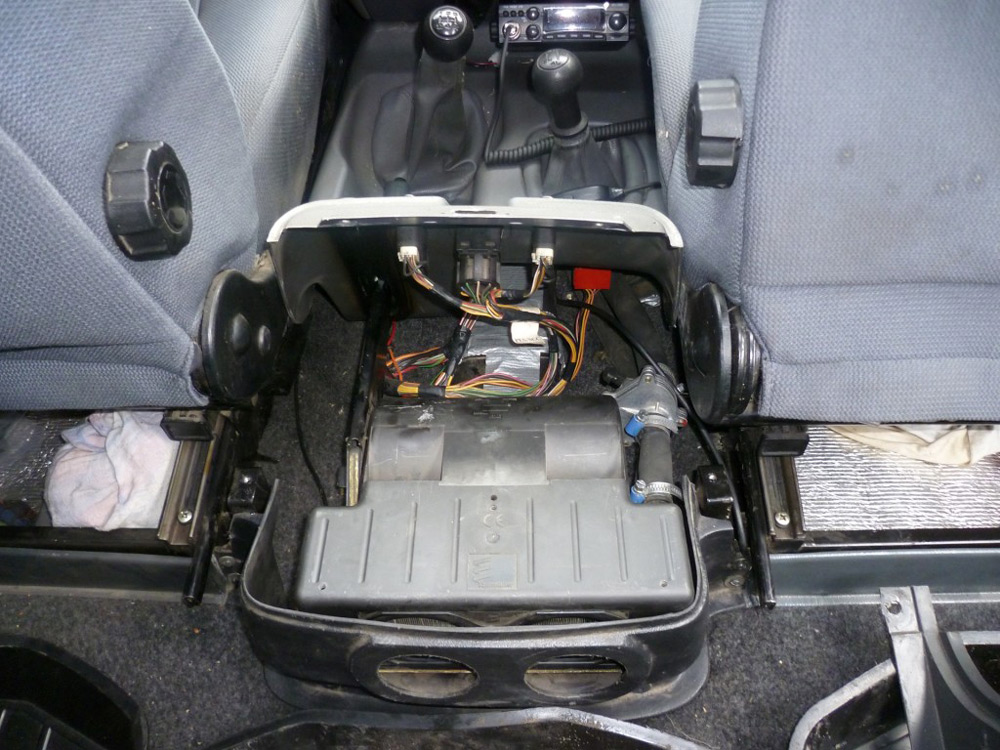

Установка

Если вы решили самостоятельно, то, прежде всего, вам необходимо определить место установки. Его можно определить либо под пассажирским сиденьем, либо между передними сиденьями (штатная печка устанавливается именно между водительским и пассажирским сиденьем). Далее, нужно приобрести всё необходимое (шланги, хомуты, болты и др.). Когда всё приобретено, можно начинать. Предлагаем вам подробную инструкцию по установке печки своими силами:

1. Выбрать место и закрепить отопитель (для удобства работы можно демонтировать передние кресла).
2. Далее, необходимо слить охлаждающую жидкость из системы охлаждения двигателя.
3. Затем нужно подключить отопитель к системе охлаждения двигателя. Сделать это можно как при помощи трубок от Патриота в комплектации Лимитед (которые имеют ответвления для ), так и соединившись при помощи тройника в подкапотном пространстве, с магистралью подачи ОЖ на основной отопитель.

• при выборе первого варианта могут возникнуть сложности в приобретении трубок, поскольку отдельно они не продаются, а идут в сборе с климатической системой, приобрести их можно на «разборках»;
• если выбрать вариант № 2, то необходимо вывести шланги под капот, разрезать алюминиевые трубки и подключить через тройник, последовательно со штатной печкой.

1. Для проводки магистралей по салону необходимо убрать обивку пола и проложить их так, чтобы они в процессе эксплуатации не перетирались и не перегибались. Для закрепления шлангов необходимо использовать пластиковые хомуты.
2. Далее, подключаем резиновые шланги к отопителю, используя для соединения хомуты.
3. Затем нужно подключить электропитание к новому агрегату. Для этого:

• отключим автомобиль от электропитания (сняв клеммы с аккумулятора);
• найдём в электропроводке свободный разъём и, проверив наличие в нём питания, подключимся к нему;
• для удобства необходимо оборудовать печку своим отдельным выключателем и расположить его в удобном для вас месте.

1. Теперь можно приступить к заполнению системы охлаждения жидкостью (следует учесть, что при жидкости потребуется больше) и удалить из системы весь воздух.
2. Перед тем как приступить к окончательной сборке отопителя, необходимо проверить все соединения на предмет протекания жидкости и работоспособности нового оборудования.
3. Далее, следует вернуть все демонтированные части на место.

На этом установку отопителя салона УАЗ Патриот можно считать завершённой. Нелишним будет упомянуть о тех минусах, которые могут возникнуть после установки:

• появление дополнительного ;
• двигатель за счёт большего количества ОЖ будет прогреваться немного медленнее обычного.

А в остальном можно только наслаждаться теплом и уютом, который привнесёт новая печка. Если все вышеперечисленные минусы вас не пугают, то можно поставить её самому. Также этот агрегат будет хорошим подспорьем в тот момент, когда выйдет из строя основная печка.

УАЗ 469, как и УАЗ Хантер, оснащен отопительной системой, которая не способна обогреть салон.
Щели и незначительная теплоизоляция делают холодным и УАЗ Патриот.
