Не работает мотор вентилятора печки

Замена Мотора Печки Уаз Патриот ~ VESKO-TRANS.RU

Радиатор салона (отопитель — печка) УАЗ Патриот (снятие и подмена)

Как снять вентилятор печки, разборка смазка двигателя, замена разъема. УАЗ Патриот.

Как снять вентилятор печки, разборка смазка мотора, замена разъема. УАЗ Патриот. Как заменить вентилятор.

Процедура замены радиатора – отопителя салона (печки) УАЗ Патриот

Первым делом необходимо слейть жидкость из системы охлаждения двигателя (см. «Замена охлаждающей жидкости УАЗ Патриот» ). Далее снимите панель приборов (см. «Снятие и установка панели приборов УАЗ Патриот» ), так как именно под ней и установлен радиатор. Отсоедините колодки проводов от клемм дополнительного сопротивления электродвигателя отопителя.

Выверните три винта крепления, с помощью которых крепится воздуховод к радиатору (печке). Выход воздуха…

Отверните одну гайку крепления кронштейна воздуховода к передней панели и снимите воздуховод.

Выверните два винта крепления накладки закрывающей радиатор …

Ослабьте затяжку хомутов подводящего и выходного шланга…

…отсоедините шланги от патрубков на радиаторе. Перед отсоединением шлангов подготовьте емкость для слива ОЖ из радиатора…

…и вытащите радиатор отопителя салона (печки).

Установка нового радиатор салона УАЗ Патриот осуществляется в обратном порядке. Установите на место панель приборов и залейте ОЖ в систему охлаждения.

Регуляторы управления отопителем

Как и на большинстве других легковых автомобилей, отопительное устройство УАЗ Патриот представляет собой систему отопления салона так называемого жидкостного типа, предполагающего совмещение отопителя с системой охлаждения транспортного средства. Устройство отопителя УАЗ Патриот 2007 года полностью повторяло конструкцию печки предшественника – УАЗ-31622, но уже в следующем году автомобиль получил кондиционер и модифицированную систему отопления.

Её основным узлом стал радиатор печки, смонтированный под центральной консолью и заключённый в пластиковый корпус достаточно сложной геометрии. Связь между системами охлаждения и отопления осуществляется посредством резиновых шлангов, в качестве разделительных элементов используются заслонки и кран.

В состав теплообменника включён центробежный вентилятор, который может функционировать в различных режимах. Именно вентилятор ответственен за доставку воздуха в теплообменник, а также за вывод уже нагретого воздуха в салон, для чего в нём предусмотрены специальные воздуховоды. После остывания в радиаторе антифриз поступает с систему охлаждения через выводящий шланг, замыкая цикл работы печки.

Читать далее: Как обклеить машину антигравийной пленкой — советы и рекомендации

Как видим, схема конструкции печки достаточно проста. Отметим, что для облегчения прогона охлаждающей жидкости по охлаждающей системе силового агрегата автомобиля используется электронасос, благодаря которому тёплый воздух начинает подаваться в салон УАЗ Патриот уже через несколько минут после запуска двигателя.

Недостаток использования подобной схемы системы отопления – невозможность функционирования при выключенном моторе – во время стоянки автомобиля, чтобы прогревать салон, приходится периодически запускать ДВС. Отметим, что устройство отопителя Патриота 2009 г с кондеем предполагает наличие только одного обогревателя, но некоторые комплектации имели две печки.

Забор поступающего извне в салон внедорожника воздуха осуществляется с помощью нагнетающего вентилятора через воздухозаборник. Перед тем как попасть в отопитель, воздух проходит через радиатор системы охлаждения, где нагревается и следует в салон через фильтр очистки. В зависимости от положения регулятора, этот поток воздуха, попадая на отопители, либо остывает, либо нагревается.

Для регулирования воздушного потока в вертикальном/горизонтальном направлениях дефлекторы имеют шторки, которые можно поворачивать в нужную сторону на требуемый угол. Есть такие дефлекторы и на заднем отопителе. Если в машине задний ряд сидений пустой, дополнительную печку можно отключить, что позволит немного разгрузить двигатель – для этого имеется специальная кнопка.

Устройство отопителя УАЗ Патриот с новой панелью включает три регулятора, расположенных в центральной области панели приборов. С их помощью можно осуществлять регулировку параметров обогрева салона внедорожника. Назначение первого регулятора – изменять температуру потока воздуха, направляемого в салон. Переключатель имеет следующие режимы:

  • максимальное охлаждение, используемое летом, когда температура вне автомобиля поднимается выше 25 градусов;
  • нормальное охлаждение, предназначенное для обеспечения комфортного обдува при температуре за бортом 15 – 25 градусов;
  • режим вентиляции используется преимущественно в межсезонье и предназначен для обеспечения прохладной температуры в салоне;
  • нормальный обогрев, применяемый, когда столбик термометра вне автомобиля опускается ниже нуля;
  • максимальный обогрев используется, когда на улице мороз (минус 10 градусов и ниже);
  • режим обдува стёкол предназначен для устранения запотеваний лобового и боковых стёкол.

Назначение второго регулятора – обеспечение требуемого направления обдува. Имеет следующие режимы:

  • обдув центральной области салона внедорожника;
  • подача тёплого/холодного потока воздуха в нижнюю/центральную часть автомобиля;
  • обдув только нижней половины салона;
  • направление потока воздуха в нижнюю область салона и одновременно на стёкла;
  • подача нагретого воздуха на боковые/лобовое стекло для исключения их запотевания.

Назначение печки

Основная функция печки на УАЗе Патриот это обогрев салона, а также она помогает справляться с проблемой запотеванием стекол, которая очень актуальна в холодное время года. На версии выпущенные до 2012 года устанавливали только передний отопитель , а начиная с 2012 года УАЗ Патриот стали оснащать второй дополнительной печкой, это помогло повысить комфортность внедорожника в зимний период. Благодаря дополнительной печки задняя часть салона стала лучше обогреваться.

Помимо этого в зависимости от комплектации отечественный внедорожник может оснащаться климат контролем, благодаря которому в летний и зимний период достигается абсолютный комфорт. У кондиционера есть единственный недостаток, это увеличение расхода топлива во время работы системы вентиляции и обогрева.При этом радиатор печки и радиатор отопления работают.

На УАЗ Патриот есть четыре типа отопителя , в зависимости от года выпуска автомобиля.

Печка Симбир

С 2005 года как стал выпускаться УАЗ Патриот на нем устанавливали отопитель от Симбира, его предшественника, он перешел на УАЗ практически без изменений. В салоне стоял радиатор, сам корпус, под капотом воздухозаборник, в котором находился моторчик отопителя. Пока воздух доходил до радиатора, все выдувалось в щели и в самом автомобиле было холодно.

Печка Delphi

В итоге 2007 году УАЗ сделал рывок и изменил свою отопительную систему. Моторчик перенесли в салон, а под капотом остался сам воздухозаборник, т.е. это емкость, которая предотвращает попадание влаги на отопитель-это ведро в которое проливается вода. Путь воздуха от заборника до радиатора сократился и от этой конструкции в салоне стало теплее. Применили в этой конструкции много импортных деталей, моторчик Делфи, радиатор Делфи и сопротивление отопителя было тоже импортный. Сам отопитель изготавливали в России и был он неразьемным, т.е. разобрать его было нельзя. Но при этом жил он долго и со временем позволил поставить на УАЗ Патриот кондиционер. В такой комплектации отопитель просуществовал до мая 2012года.

Печка Sanden

Когда УАЗ поменял панель прибора с Иранской на свою Нижегородскую, пришлось менять и печку на новую, фирмы Санден. Отопитель отличался от своего предшественника кардинально. Он стал уже заслончатый и воздух в салон стал уже подаваться теплым. В моторчике стал употребляться не сопротивление, а блок регулировки скорости с использованием микросхем. Радиатор был уже из алюминия, служил долго.

Прошло четыре года и с заменой приборной панели вышла и новая система отопления Корейской фирмы. Первый экземляр был самый простой со встроенным кондиционером и радиатором отопителя.

Конструктивные особенности вентилятора отопителя

Как и большинство подобных устройств, вентилятор печки УВЗ Патриот конструктивно представляет собой два узла: собственно лопасти, предназначенные для нагнетания воздуха в магистраль, и электродвигатель, приводящего в движение лопасти. Сам же моторчик запитывается от бортовой сети внедорожника. Вентилятор является составной частью системы отопления салона автомобиля, запуск в работу которого производится посредством специального регулятора, расположенного в центральной части панели приборов.

Лопасти вентилятора изготовлены из высокопрочного пластика, внешне напоминая турбину реактивного самолёта. Такая конструкция способствует формированию максимальной нагнетающей аэродинамической способности лопастей. Вероятность поломки этого узла достаточно низка, чего не скажешь об электромоторчике, раскручивающем лопасти вентилятора с большой скоростью. А поскольку выход из строя привода вентилятора грозит неработоспособностью всей системы отопления, замена вентилятора отопителя УАЗ Патриот – операция, которую должен уметь выполнять каждый владелец внедорожника.

Поскольку автомобиль эксплуатируется в далеко не идеальных условиях, на лопастях вентилятора со временем неизбежно накапливаются частички пыли и другого мусора (включая остатки насекомых), что приводит к повышению нагрузки на электродвигатель. Этот процесс сопровождается увеличением тока в электрической цепи моторчика, к его перегреву и повышению риска заклинивания. Принципиальная схема электрооборудования, отвечающего за функционирование вентилятора, включает следующие компоненты:

  1. Генератор, являющийся основным источником выработки электроэнергии при заведённом силовом агрегате.
  2. Аккумуляторная батарея, посредством которой запускается двигатель автомобиля. Система обогрева внедорожника может работать непосредственно от аккумулятора только ограниченное время при условии, что ключ зажигания находится во включённом положении. Поскольку мотор печки УАЗ Патриот является активным потребителем электроэнергии, его работа от АКБ будет способствовать быстрой разрядке последнего. По этой причине прогрев внедорожника после длительной стоянки не рекомендуется осуществлять напрямую – в этом случае, особенно в зимнее время, вы рискуете не завести сам мотор из-за севшего аккумулятора.
  3. Замок зажигания.
  4. Переключатель режимов работы отопителя, позволяющий плавно увеличивать/уменьшать количество оборотов электромоторчика, тем самым регулируя мощность воздушного потока, подаваемого в салон внедорожника.
  5. Блок плавких предохранителей.
  6. Резистор.
  7. Электромоторчик.

Принцип работы системы отопления автомобиля достаточно прост: при включении печки на работающем двигателе генератор запускает моторчик вентилятора, который начинает нагнетать воздух в магистраль. Проходя через радиатор с нагретой охлаждающей жидкостью, воздух тоже прогревается и попадает на дефлекторы, обдувая салон.

Электродвигатель отопителя УАЗ Патриот считается одним из самых слабых звеньев этой цепочки – его ресурс, как показывает опыт эксплуатации внедорожника, составляет порядка тысячи часов работы

После наработки этого значения риск возникновения неисправностей резко возрастает, поэтому так важно знать основные причины неработоспособности моторчика, уметь их диагностировать и самостоятельно устранять. В принципе, замена привода вентилятора отопителя – процедура несложная, а вместо штатного электродвигателя допускается устанавливать мотор отопителя УАЗ Патриот Delphi или моторчик от Sanden – они полностью совместимы и по размерам, и по электрическим параметрам

Замена электромоторчика

Для многих владельцев отечественного внедорожника выход из строя печки является неприятностью, с которой они ранее никогда не сталкивались. Поиск причины неработоспособности в этом случае может оказаться весьма затруднительным делом, но если окажется, что изделие неремонтопригодно, потребуется замена моторчика. Как снять электродвигатель отопителя УАЗ Патриот:

обесточиваем внедорожник (снимаем клеммы аккумулятора);
демонтируем бардачок;
отвинчиваем саморезы, крепящие воздуховод;
переходим в моторный отсек: открываем капот, откручиваем бачок омывателя, снимаем его с кронштейна и убираем в сторону, чтобы не мешал;
такую же операцию производим в отношении дополнительного водяного насоса (не снимая его полностью с кронштейна);
демонтируем корпус печки, крепящийся тремя болтами;

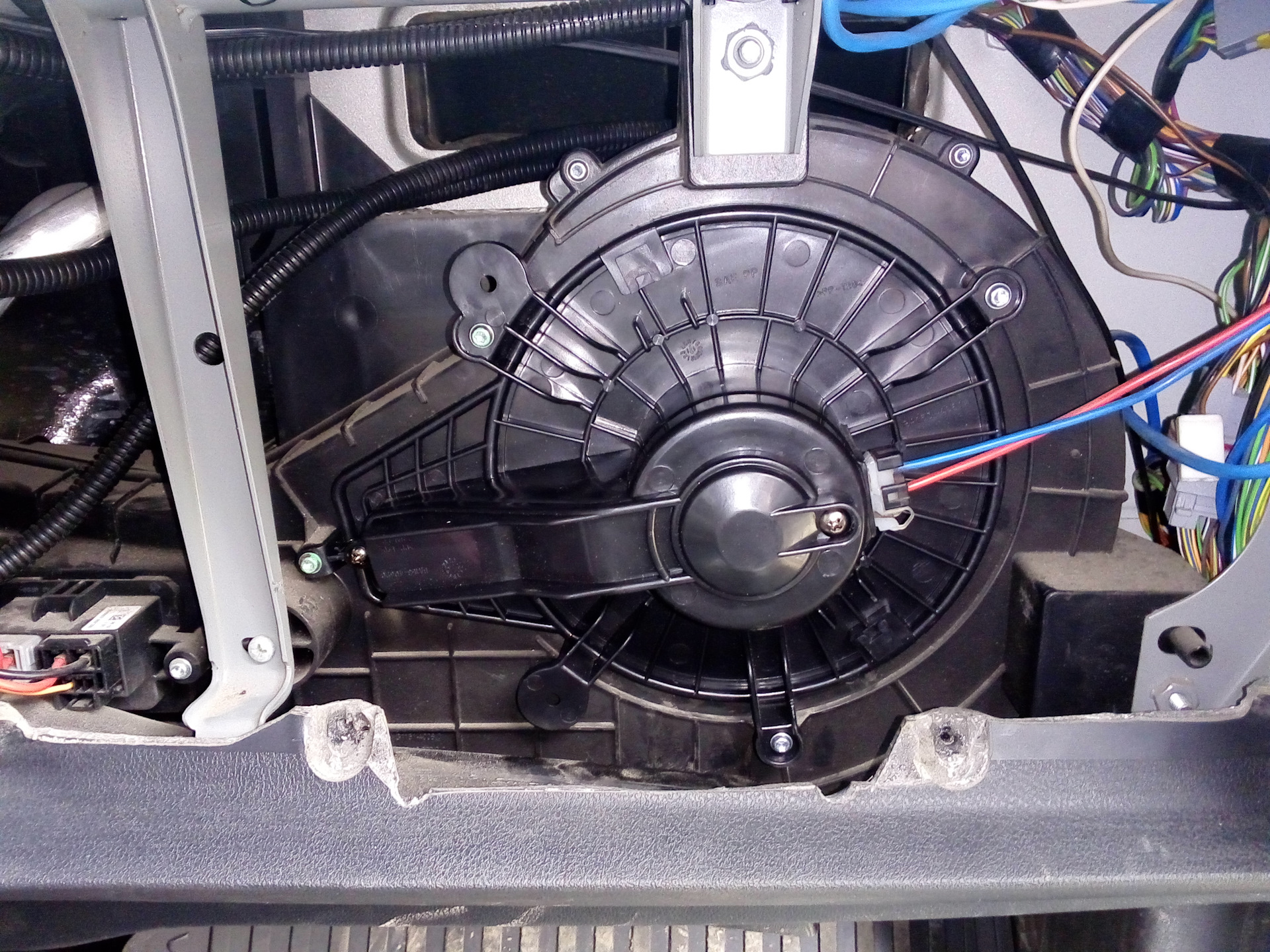

открывается доступ к моторчику вентилятора, отсоединяем его клеммы от приводного вала вентилятора;
посредством отвёртки отжимаем фиксирующие зажимы и вынимаем вентилятор из корпуса отопителя

На извлечённом вентиляторе намного проще обнаружить проблемы, приведшие к потере работоспособности устройства. Достаточно частой причиной выхода из строя системы отопления является попадание в полость вентилятора инородных предметов, удаление которых полностью решает проблему. В некоторых случаях ремонт вентилятора заключается в чистке и подтягивании контактов, в устранении обрывов электропроводки. Если причина неисправности – в самом электродвигателе, потребуется замена мотора печки УАЗ Патриот. С наилучшей стороны зарекомендовали себя двигатели бренда Delphi – это надёжные и долговечные изделия. Желательно менять не сам двигатель, а вентилятор в сборе, то есть вместе с лопастями.

Независимо от того, сумели ли вы отремонтировать старый моторчик, или будете устанавливать новый, все монтажные работы производятся в обратном порядке. Нелишним будет осуществить профилактический осмотр и других узлов системы отопления внедорожника, включая магистраль и теплообменники. Отметим, что мотор печки УАЗ Патриот нового образца совместим и со старыми моделями внедорожника, включая УАЗ-3160.

Для просмотра онлайн кликните на видео ⤵

#УАЗ #Патриот . Замена радиатора отопителя (не снимая панели) Подробнее

Замена радиатора печки на уаз патриот 2016г. Подробнее

Чистка, промывка радиатора печки без распайки и системы охлаждения, как снять радиатор , УАЗ патриот Подробнее

Замена радиатора отопителя УАЗ Патриот 2013 Подробнее

Замена Радиатора отопителя на УАЗе патриоте Подробнее

Замена радиатора отопления УАЗ Патриот 3163 Подробнее

Замена радиатора печки УАЗ патриот Подробнее

Ремонт передней печки уаз патриот. Подробнее

замена радиатора отопителя без выпуска фриона УАЗ патриот пикап Подробнее

УАЗ Патриот, салонная печка, проблеммы. Подробнее

Замена радиатора салонного отопителя Sanden на LUZAR, на автомобиле УАЗ Патриот. Подробнее

Как промыть печку УАЗ Патриот Подробнее

Замена радиатора печки за 10 минут без разбора торпеды Подробнее

Отопитель УАЗ Патриот. Она же печка УАЗ Патриот, расскажем о старых,покажем особенности самых новых. Подробнее

как нестандартным способом достать радиатор печки УАЗ ПАТРИОТ ОБНОВЛЁННЫЙ Подробнее

УАЗ Патриот. Промывка печки Подробнее

Замена радиатора печки на Лада Калина без снятия панели. Подробнее

Колхоз печки Уаз Патриот. Подробнее

ПРОМЫВКА радиатора ПЕЧКИ лимонной кислотой БЕЗ СНЯТИЯ — ОЧЕНЬ ПРОСТО И ЛЕГКО! Подробнее

Внутренний радиатор (отопитель. Обогреватель) УАЗ Патриот (снятие и замена)

Внутренний обогреватель УАЗ Патриот, обычно называемый печью, в основном приносит его в «песок», когда происходит гроза. Это как пословица. Так оно и есть, потому что летом водитель часто не задумывается о том, насколько эффективен радиатор. испечь, если он не течет. В результате получается, что отопитель неисправен только зимой, в холодный период.

Завершив неисправность внутреннего радиатора (печки), можно сказать, что их два. Типичный. Во-первых, когда течет радиатор. Фактически, прокладки установлены между пластиковыми банками и алюминиевым корпусом радиатора. Второй вариант, когда плита забита. Оба варианта подлежат ремонту. В частности, утечка может быть заполнена клеем, а в случае засорения печь может быть вымыта. При этом используются моющие средства, чистящие средства и насос для циркуляции через печь в режиме циркуляции. В любом случае, после такого ремонта никто не даст вам гарантии долгой и бесперебойной работы. В конце концов, иногда радиатор легче заменить новым, чтобы он не сломался в ближайшее время. Мы говорим о снятии и замене УАЗ Патриот Радиатор (Пластина), и мы объясним в нашей статье.

Порядок замены салона (пластины) радиатора УАЗ Патриот

Прежде всего необходимо слить жидкость из системы охлаждения двигателя (см. «замена УАЗ Патриот, СОЖ).

Замена радиатора отопителя УАЗ Патриот 2013

Замена радиатора нагреватель включен UAZ Патриот 2013 года . Вместо снятия всей панели, рулевой колонки.

Система управления

Печка и система кондиционирования регулируется при помощи БУ (блока управления), который включает в себя систему регуляторов, благодаря им контролируются и выполняются различные задачи, следующего характера:

  • Режим работы печки можно выставлять как в ручном режиме так и в автоматическом;
  • Блок Управления считывает информацию с датчика температуры который расположен в салоне внедорожника;
  • Благодаря специальному регулятору БУ может работать в нескольких скоростных режимах;
  • Максимальное потребление тока печки составляет 14 Ампер;
  • От электропитания функционирует нагнетательный вентилятор воздуха.

Этот блок управления представляет собой электронное устройство с тремя регуляторами у которых разные режимы работы, и система компьютерного перепрограммирования. Блок управления расположен в центральной части и в случае каких либо неисправностей, его можно снять.

Предохранитель печки автомобиля

Цепь отопительного контура надежно защищена с помощью предохранителя. Плавкая вставка способна противостоять максимуму тока в 25 А. Защитный компонент располагается в монтажном блоке, который можно отыскать в нижней части панели с левой стороны. Порядковый номер вставки – «21».

Отметим, что на предохранитель возложена еще одна функция – обеспечивать защитой от замыкания цепь прикуривателя. Когда вставка перегорает — печка совершенно не работает. Водитель сразу ощущает отсутствие подачи теплого воздуха внутрь салона УАЗ Патриот. Первым проверочным действием является мониторинг защитной цепи. В этом деле поможет тестер. Если выявлен факт неисправности предохранителя, то смело его заменяем новым аналогом и соблюдаем требуемую величину тока (25 А)!

Радиатор и электровентилятор.

При поломке радиатора, ставим новый при дополнительной установки на радиатор электровентилятора.

До этого на машине стоял алюминиевый , который при езде на кочках ведет себя не предсказуемо. При езде по пересеченной местности бачки радиатора выходят из строя и начинают течь. Из за этого начинает вонять в салоне, что неприятно при движении автомобиля. После всех мучений рекомендую заменить ВАШ АЛЮМИНИЕВЫЙ радиатор отопителя на двухрядный медный, стоит дороже, но про течь и вонь забудете навсегда.

Радиатор отопителя Ульяновского завода, а вентилятор на него монтируем китайский фирмы GREAT WALL HOVER 1308100-К00-В1. Весь плюс этого вентилятора в том, что он идеально подходит для нашего радиатора по размерам. И не надо что то предпринимать дополнительно. В вентиляторе есть дополнительное сопротивление, которое дает в работе две скорости. В будущем не надо будет, чтобы вентилятор постоянно молотил на одной скорости и при этом нормально охлаждал наш двигатель.

Доработка радиатора

Для доработки нового радиатора, срезаем с него болгаркой ушки и снимаем датчик температуры,


так как он будет на термостате.


.

Собрали

Сам радиатор отопителя крепиться на морду автомобиля уаз патриот и немного опирается внизу на резиновые проставки.

Это важно в будущем при движении, для его амортизации. Вентилятор при этом работает от стандартного жигулевского датчика. Дополнительно к этому вентилятору, на автомобиле есть еще один, который включается в экстренных случаях при температуре охлаждающей жидкости 102 градуса

После замены радиатор печки работает безупречно на уаз патриот

Дополнительно к этому вентилятору, на автомобиле есть еще один, который включается в экстренных случаях при температуре охлаждающей жидкости 102 градуса. После замены радиатор печки работает безупречно на уаз патриот.
