Разборка задней втулки велосипеда

Что важно знать о смазывании велосипеда

Казалось бы, в столь простом деле, как смазывание велосипеда, премудростей нет, но это не так

Важно знать, какой вид смазки для велосипеда, лучше подойдет для конкретной детали, в каком количестве, какие потребуются манипуляции с обрабатываемым элементом

Основные требования, выполнять которые следует при нанесении смазочных веществ на элементы велосипеда:

Смазываем цепь велосипеда

Для смазки цепи важно количество смазочного материала. Не применяют смазочные материалы густые

Для смазки цепи количество смазочного материала небольшое.

Как смазать ось тормозной системы

Для смазки лучше применять аэрозоли, способные обработать элементы, установленные в труднодоступных местах. Распыление должно быть дозированным и производиться аккуратно.

Смазываем колесики роликовые, которые регулируют натяжение цепи. Здесь уместнее применять аэрозольную смазку для велосипеда.

Переключатели передач. Для них одинаково хороши аэрозоли и масла.

Чтобы смазать тросики и переключатели используются как аэрозольные смазочные материалы, так и масла – достаточно по капле нанести на выход и вход канатиков.

Каретка. Смазка для этой детали велосипеда должна помещаться на дно чашки и быть густой.

Подшипники. Способ смазки аналогичен смазке каретки.

Амортизаторы. Масло заливают в вилку, а смазку для велосипеда жидкой консистенции в амортизатор задний.

С байком не возникнет проблем при правильном уходе, т.е. грамотном подходе к выбору смазки для велосипеда.

Рулевая колонка

Существует два вида рулевых колонок — интегрированные и полуинтегрированные. В первых используются промышленные подшипники, во вторых — шарикоподшипники (сепараторные или насыпные). Проведение сервисного обслуживания интегрированных колонок с промподшипниками являет собой замену смазки.

В рулевой колонке с шарикоподшипниками рабочий механизм принимает повышенные нагрузки, т.к. они распределяются неравномерно по отношению к штоку вилки. Поэтому есть вероятность сильного износа шариков подшипника. При необходимости их нужно заменить. Признаком наличия проблем с рулевым механизмом может быть скрип в области рулевого стакана, люфт рулевой колонки или затрудненный поворот колеса.

Шарикоподшипник

Промышленные подшипники с упорным кольцом

Шарикоподшипник в рулевой колонке

Передние и задние велосипедные втулки

Передняя втулка простейшей конструкции располагается на переднем колесе велосипеда. И ее единственная опция — вращение колеса. В цилиндрическом корпусе этой детали есть отверстия (во фланцах по торцам) для спиц, а еще имеются ось и подшипниковые узлы.

А вот задняя втулка находится уже на заднем колесе. Она и устроена сложнее, и функций исполняет больше. Помимо обеспечения вращения, эта деталь также служит основанием для кассеты или трещотки.

До недавнего времени все задние втулки выпускались резьбовыми, но сегодня такая конструкция уходит в прошлое. В новых спортивных байках (и не только) со множеством скоростей стоят уже усовершенствованные модели, барабанные. У этих деталей «храповый» механизм (движущая часть задней втулки) является составной частью, а кассета остается лишь набором звезд.

При втулках современной конструкции на нет сводятся:

• возможность сорвать резьбу в момент установки;
• неравномерность износа трещотки и звезд;
• большие энергопотери узла.

Теперь меньше стал вес веловтулок и больше жесткость (за счет увеличения расстояния между подшипниками). Шлицы барабана сделали крепление гораздо более надежным (сорвать с них кассету практически нереально), а шлицевое соединение обеспечило простоту втулочного монтажа. Плюс менять сейчас можно не всю кассету, что довольно затратно, а лишь отдельные звезды.

Однако прогресс в этой области не стоит на месте. Некоторые известные производители (KING, CRISS и др.) вообще выпускают втулки с уникальным механизмом. Практически вечные, конструкция которых – это пара зубчатых колец из стали, да пружина. При качении такие кольца не касаются колеса, а вот при педалировании кольца во втулку вжимает пружина, устанавливая нужное соединение. Простое, надежное и максимально долговечное решение.

Разборка и замена подшипников на передней вилке

Износ шарнирного узла вилки проявляется в люфтах, тяжелом ходу руля и посторонних звуках из колонки. Откладывать проблему в долгий ящик не рекомендуется, ведь исправность рулевого управления наряду с тормозами – гарантия безопасности.

Как поменять подшипник вилки? На первый взгляд, подобраться к нему непросто. Узел надежно запрессован и скрыт в рулевом стакане. Однако на практике все выглядит просто:

1. Перевернуть велосипед и открутить переднее колесо.
2. Поставить байк в обычное положение и вытащить руль с выносом (понадобится гаечный ключ или шестигранник для внутренней гайки).
3. Скрутить контргайку при помощи разводного ключа и вытащить стопорную шайбу.
4. Выкрутить чашку.
5. После демонтажа корпуса аккуратно вынуть сам подшипник. Детали на вилках большинства велосипедов не оснащены сепараторами, поэтому следим, чтобы шарики не рассыпались.
6. Внимательно осмотреть все компоненты. Ржавые, выбитые шарики обязательно заменить новыми.
7. Очистить стакан, подшипник и чашку от грязи, а затем тщательно смазать.

Слева направо: снятие руля, контргайки и стопорной шайбы

Подшипниковые картриджи целиком заменяются на новые. Справедливости ради надо отметить, что частичная замена насыпных шарниров – это не есть хорошо для вилки, и рекомендуется также ставить другую деталь. При покупке нового подшипника нужно точно знать предписанные размеры – для разных вилок они могут отличаться. Если они неизвестны, деталь в магазине подбирается по старой.

Установка вилки выполняется в противоположном порядке: после впрессовки подшипника закручивается стакан, затем накидывается шайба и контргайка. Проверка затяжки стакана: при наклоне велосипеда переднее колесо должно отклоняться от прямого положения на 15 – 20 градусов. Если оно практически не сдвигается, необходимо ослабить шарнир. Большое отклонение колеса говорит о слабом затягивании, и стакан требуется подтянуть.

Перечень дополнительных инструментов

Если список выше имел базовый характер, то есть, без него не обойтись в любом случае, от некоторых инструментов в перечне, представленном ниже, можно отказаться. Но это не значит, что, отказавшись от этих инструментов, вам не придется иметь с ними дела в будущем. С помощью данных ключей проводится полное сервисное обслуживание, когда велосипед разбирают вплоть до голой рамы без навески.

• Выжимка цепи.
• Съемник каретки.
• Трещеточный и втулочный ключи.
• Съемник кассеты вместе с тормозными дисками стандарта Center Lock (Shimano).
• Спицевый ключ для устранения дефектов колес.
• Насос высокого давления.
• Съемник кривошипов.
• Прозрачный набор для прокачки тормозов на гидравлической основе.
• Щетка для очистки цепи.
• Шприц для дозирования масла.
• Мерный стакан.
• Ремкомплект для пробитых камер.

Разновидности и устройство втулок велосипеда

В данный момент на рынке велозапчастей встречается несколько разновидностей втулок колес велосипеда: со свободным ходом, без свободного хода (применяется на fix-байках), а также со встроенным ножным тормозом, со встроенной динамо-машиной, и так называемые планетарные втулки. В конструкциях со свободным ходом могут применяться два типа подшипников: типа конус-чашка (в основном от производителя Shimano) и промышленные подшипники. Так как втулки со свободным ходом и со встроенным тормозным механизмом являются наиболее популярными, ниже мы рассмотрим их конструкцию.

Конструкция втулок с подшипниками «конус-чашка» (насыпными)

Этот тип втулок является одним из самых распространенных по сравнению с остальными и зачастую используется на шоссейных, горных, дорожных и других видах железных коней. Он может применяться как на самых бюджетных велосипедах, так и на профессиональных байках. Приверженцем такой конструкции является фирма Shimano, которая занимается производством исключительно втулок с насыпными подшипниками (ну и планетарных втулок). По их словам конус имеет преимущество перед втулкой на промподшипниках, а именно – лучший накат. Так это или нет сказать сложно, но это и не цель данной статьи. Далее рассмотрим конструкцию типичной втулки с конусами.

Как мы видим втулка с подшипниками типа «конус-чашка» состоит из: корпуса, оси, чашек, шариков, пыльников, конусных гаек, шайб, пыльников, контргаек (и барабана, если мы рассматриваем заднюю втулку).

Устройство втулки велосипеда на промподшипниках

Конструкция данного типа втулок очень схожа с предыдущей, за исключением использования промподшипников вместо насыпных шариков. Из-за этого у нее отсутствуют такие компоненты как шарики и конусные гайки, а подшипник представляет собой цельную конструкцию. К плюсам можно отнести простоту сборки и разборки, а также ненадобность настройки затяжки конусов. Данный тип втулок также может использоваться практически на всех разновидностях велосипедов.

Конструкция задней втулки с тормозным механизмом

Данную разновидность втулок устанавливают в основном на односкоростные городские велосипеды. Главной ее особенностью является тормоз, который установлен внутри ее корпуса и приводится в действие движением педалей назад. За счет этого она немного крупнее и тяжелее своих конкурентов. Ниже мы приведем картинку с конструкцией этой втулки.

Планетарные и динамовтулки

Планетарные втулки велосипеда очень похожи на маленькую КПП от автомобиля и имеют сложную конструкцию и плотную компоновку деталей. Внутри данной конструкции множество шестерней, при помощи которых осуществляется переключение скоростей. Сложные в ремонте и обслуживании. Часто могут использоваться на городских складных велосипедах.

Втулки с динамкой внутри корпуса представляют из себя, грубо говоря, маленький генератор от которого можно запитывать различные электроприборы велосипеда. Например, это могут быть осветительные фонари. В основном динамка располагается внутри передней втулки городского или дорожного велосипеда.

Зачем нужны манетки на велосипеде

Манетки крепятся на руле велосипеда, они переключают скорость, как в переднем, так и в заднем узлах трансмиссии. Именно такой системой переключения оснащено подавляющее большинство современных многоскоростных велосипедов. Переключение осуществляется с помощью натяжения или наоборот — ослабления тросика, соединенного с перекидкой цепи. Конструктивно устройство манетки включает несколько деталей, требующих смазки.

Конечно, в изначальной конструкции велосипеда, такое устройство не предполагалось, так как достаточно было одной передачи и велосипедист перемещался в основном по ровным дорогам. Но перед современным велосипедом ставится гораздо больше задач: езда по пересеченной местности, скоростным шоссе, крутым подъемам, и тогда без шифтера не обойтись.

Чем смазывать подшипники велосипеда

Периодически нужно смазывать всё, что крутится и трется в велосипеде — все подшипники, до которых можно дотянуться. Для начала — чем. По совету веломехаников я в своё время приобрел банку замечательной смазки Finish Line, на мой взгляд, просто идеальное решение для подшипников — очень скользкая (в доме тоже пригодилась).

Смазка каретки

В современном велосипеде компонентов, требующих смазки остается всё меньше и меньше. Например, уже давно не надо смазывать каретку — её подшипники упрятаны в картриджах

Но к сожалению, не всегда эти картриджи надежно защищены от грязи и воды, поэтому внимание трущимся частям необходимо

Что касается каретки, то самым неприхотливым типом, на мой взгляд, был «квадрат», square taper — неразборный картридж с подшипниками и осью в сборе. Стоил этот узел весьма дешево, а ходил по 5-15 тысяч километров в зависимости от условий, и мало кому приходило в голову вскрывать его с целью смазки.

Более новые стандарты интегрированных кареток, например, шимановский Hollowtech, по идее, также не должны требовать обслуживания, но в реальности их подшипники-картриджи через некоторое время езды по бездорожью начинают хрустеть.

Официально тут нужно менять каретку, но на самом деле можно поддеть чем-то острым крышечки, закрывающие шарики, увидеть, что внутри полно грязи и следов начавшегося процесса ржавения и вычистив, тщательно смазать.

Периодичность этой процедуры зависит от конкретной каретки и условий катания, но лучше заняться этим для профилактики, пока еще ничего не хрустит и не скрипит, например, после активного летного сезона.

Смазка рулевой колонки

Рулевая в современных велосипедах чаще всего интегрированная, выполненная из промышленных подшипников, укрытых в картриджах. Но при целевом использовании горного велосипеда рулевая постоянно находится под воздействием грязи и воды, поэтому время от времени надо заглядывать и в неё.

Возможно, на вашем байке открытые подшипники, до которых просто добраться, я писал статью о том, какие бывают типы рулевых, посмотрите. Если подшипники всё же с неразборным картриджем, то всё равно можно попробовать добраться до шариков. Если это удалось, то нужно всё вычистить и смазать шимановской смазкой.

Смазка велосипедных втулок

Подшипники в втулках колес на велосипеде бывают двух видов: открытые насыпные, поджимающиеся конусами и промышленные, заключенные в картридж. Несмотря на то, что оба типа втулок на горных велосипедах считаются влаго-грязезащитными, вода и грязь проникают в них по мере эксплуатации.

Помню, после сезона трофи-рейдов по лесам и болотам, во втулках разве что водоросли не завелись, тем не менее, после 10 минут чистки и смазки эти колеса прослужили еще много тысяч километров.

С насыпными подшипниками всё просто — конусными ключами освобождается доступ к шарикам, дальше любым дегризером удаляется грязь и старая смазка, ставится новая, и после недолгой регулировки конусов можно идти катать.

Конечно, для таких процедур нужен определенный инструмент, но если вы решили делать обслуживание велосипеда самостоятельно, то рано или поздно у вас соберется полный набор.

Многие втулки на промподшипниках предполагают эксплуатацию без обслуживания, благо меняются картриджи очень просто и почти без инструмента. Но можно попробовать добраться до подшипника и тоже вычистить его и смазать.

Второй этап смазки втулки.

После того, как вы закончили сборку одной стороны втулки, осторожно поместите сердцевину втулки в предназначенную для неё обойму и закрепите её. Установите шайбы предварительного натяжения, проявив предельную осторожность, чтобы не деформировать их

Обильно смажьте открытую сторону оболочки и вставьте каждый подшипник в свою обойму. Проверьте, что втулка нормально работает на свободном ходу. Также убедитесь, что шарики из подшипников не попали в какой-нибудь зазор, так как они могут полностью заклинить втулку. Хорошо смажьте храповой механизм, чтобы длительное время его не пришлось повторно смазывать.

После установки подшипников начинайте вкручивать комбинированное кольцо подшипника. Покрутите немного оболочку втулки против часовой стрелки, чтобы убедиться, что подшипники встали на своё место. Проверьте работу втулки на свободном ходу и переходите к следующему этапу. Если же что-то пошло не так, то вернитесь назад и определите проблему.

Если вы уверены, что втулка собрана правильно, затяните комбинированное кольцо подшипника с усилием 5 кгм.

Опять же на данном этапе я рекомендую использовать специальный инструмент, которого к сожалению у меня не было. В любом случае нужно крепко затянуть кольцо и при этом постараться, чтобы инструмент не скользил по втулке.

Правила снятия

Вилка — многокомпонентный элемент. К ней прикрепляются датчик скорости, калипер тормозной системы, гидролиния, крыло, V-brake.

снять болты, которые держат вынос на трубе руля;
демонтировать якорный болт;
демонтировать руль с выносом (это надо делать максимально осторожно, поскольку есть опасность повредить гидролинию);
выполнить демонтаж проставочных колец;
снять направляющую гильзу;
извлечь нижнюю часть руля из удерживающего стакана;
вынуть подшипник;
осторожно извлечь кольцо качения.

После этого ослабляется эксцентрик и снимается само колесо.

У владельца велосипеда должен быть полный набор отверток. Например, чтобы снять направляющую гильзу, понадобится максимально компактная из них. Только ею можно поддеть гильзу в области пропила.

Рекомендуется все демонтированные элементы разложить последовательно — как они снимались. Испытанный прием — фотографировать каждый этап работы. Это позволит осуществить обратный монтаж безошибочно.

Устройство

Перед тем, как разобрать заднее колесо велосипеда, установив его на специальную подставку, или любой другой компонент транспортного средства, необходимо изучить его устройство.

Оно состоит из следующих компонент:

• втулка;
• обод;
• спицы;
• покрышка с камерой или шина, в которых должно быть правильное давление.

Устройство втулки заднего колеса велосипеда достаточно простое: она крепится к ободу спицами (от 12 до 48 штук).

Размер колеса определяют по наружному диаметру, который варьируется от 14 до 29 дюймов. Горные модели велосипедов чаще комплектуют 26-дюймовыми колесами, в то время как гибридные или туристические — 28-дюймовыми.

Устройство заднего колеса скоростного велосипеда не предусматривает наличия спиц. Вместо них используется сплошной диск, обеспечивающий повышенную жесткость. Такая конструкция меньше сопротивляется встречному потоку воздуха, но обладает повышенной парусностью, что усложняет езду при боковом ветре.

Обод

Срок службы колеса зависит от устройства обода, а его прочность влияет на скорость и безопасность поездки. Современные велосипеды чаще всего комплектуют ободами, в сечение напоминающими коробку. Благодаря такой форме колесо обладает защитой от повреждения при наезде на жесткое препятствие.

В качестве материала для изготовления ободов чаще всего применяют сталь или сплавы алюминия. Стальной обод дешевле, но обладает большей массой и менее устойчив к коррозии. Наиболее современным материалом считается карбон, однако цена подобных моделей весьма велика.

Спицы

Достаточно уязвимая часть конструкции. Помимо массы велосипедиста, которая на них воздействует, спицы регулярно испытывают нагрузку, возникающую из-за неровностей дорожного покрытия. Спица фиксируется в ободе ниппелем. Наиболее распространенными материалами для изготовления являются сталь и алюминий.

Важно! Материалы ниппеля и спиц обязательно должны совпадать, иначе реакция между различными металлами не позволит в дальнейшем свободно подтягивать или менять спицы. В зависимости от процесса производства спицы могут быть:

В зависимости от процесса производства спицы могут быть:

• • катаными (самый дешевый вариант);
  • тянутыми (легкие, но более дорогие);
  • плоскими (наиболее дорогой вариант, превосходящий другие по массе и сопротивлению встречным потокам воздуха).

Спицовка

Спицовкой называется порядок фиксации втулки, обода и спиц. Она может быть радиальной или крестовой. Радиальная предусматривает установку втулки без пересечения спиц друг с другом. При крестовом происходит скрещивание спиц.

Втулка

Втулка располагается в центре колес и крепится к раме велосипеда. Обеспечивает вращение колеса, исключая проскальзывание и проворачивания. Задняя втулка способствует накату велосипеда — эффективности передвижения без затрат энергии.

Устройство задней втулки велосипеда предусматривает следующие конфигурации:

• наличие свободного хода, отсутствие механизма торможения;
• отсутствие свободного хода, наличие тормозного механизма;
• наличие свободного хода и механизма торможения.

Интересно знать! При наличии тормоза втулки, состоящей из барабана с колодкой, появляется возможность остановки велосипеда с помощью педалей.

Размеры втулки, ее масса и качество влияют на накат и энергозатраты велосипедиста во время езды. Существует три вида этого узла.

1. Втулка храповиком – современная задняя втулка предусматривает монтаж кассеты со звездочками на барабан. Подшипники располагаются ближе к середине, что негативно сказывается на равномерности распределения нагрузки. Подобными втулками принято комплектовать подростковые и недорогие модели велосипедов.
2. Кассетная втулка является еще одним современным вариантом механизма. В данном случае кассета фиксируется посредством шлицов, расположенных на втулке. Подобные втулки надежны и способны выдержать нагрузки до 120 кг, поскольку подшипники в них располагаются ближе к краю.
3. Планетарная втулка заднего колеса велосипеда — конструкция, которая совмещает в себе функции втулки и переключателя скоростей. Устройство втулки заднего колеса велосипеда этого типа достаточно сложное: механизм закрыт корпусом, что защищает его от попадания пыли и влаги. При этом цепь при работе с ним прослужит дольше, поскольку не изменяет положения для переключения скорости.

3-скоростная втулка имеет простую конструкцию, в то время как 5-ти или 7-скоростные механизмы лучше не разбирать. Шестерни планетарных систем при сборке устанавливаются в определенном положении. Такая работа требует наличия специального оборудования.

Как перебрать втулку с ножным тормозом

1. Инструменты

2. Разборка втулки

3. Очистка, смазка

4. Сборка втулки

Велосипеды с одной передачей и ножным тормозом до сих пор пользуются популярностью, ведь многим людям для их целей просто не нужен велосипед с передачами. Также односкоростные втулки ставятся на все детские велосипеды до 20 дюймов. Он надёжные, простые конструктивно, но проблема в том, что если во втулке используется некачественная смазка, она будет сильно сопротивляться вращению и ехать на велосипеде будет откровенно тяжело. И если взрослый сможет противостоять этому сопротивлению, то ребёнок через короткий промежуток времени просто не захочет больше садиться на велосипед. Поэтому озаботьтесь заменой смазки в задней втулке.

Мы рассмотрим переборку заднего колеса для взрослого велосипеда, но имейте ввиду, что на детских велосипедах конструкция точно такая же. Для чистоты эксперимента мы взяли новое колесо, ослабили конусы, чтобы оно легко крутилось, но и не люфтило. Вот так оно крутится

1. Инструменты

1. Гаечный ключ на 17 мм.

2. Конусный ключ на 15 мм.

3. Плоская отвёртка.

4. Смазка для подшипников. Мы будем использовать мультифункциональную смазку Mobil XHP 222. Можно обойтись более дешёвыми смазками, например, литолом.

!Важно. Смазка должна быть пластичной (не жидкой)

2. Разборка втулки

Работу начинаем с правой стороны (где находится звёздочка).

Снимаем отвёрткой стопорное кольцо, удерживающее звезду

Снимаем звезду и металлический пыльник, после чего захватываем конус на 15 мм конусным ключом и ослабляем контргайку гаечным ключом на 17 мм

Откручиваем контргайку и конус

Выкручиваем и достаём правую часть муфты вместе с подшипниками

Достаём левую часть муфты вместе с тормозным рычагом

Как видим, здесь не худший вариант смазки. Несмотря на свою чересчур вязкую консистенцию, судя по фото со вспышкой, смазка похожа на графитовую. Но это бывает на взрослых велосипедах. На детских, к сожалению, закладывается либо подсыхающий клейстер, либо клей «Момент», которые просто не дают колесу нормально крутиться. Хорошо, если производитель втулок пожалеет смазки – тогда ваш ребёнок сможет более менее нормально кататься. В противном случае катание на велосипеде будет происходить с большой долей страданий.

Разобранная левая часть выглядит так

3. Очистка, смазка

Сначала уберите по максимуму всю смазку с помощью тряпок или туалетной бумаги. Возьмите какой-нибудь очиститель (мы использовали очиститель карбюратора в баллоне под давлением) или растворитель и прочистите по максимуму внутренности втулки. Кстати, подойдёт и любимая многими WD-40

Вытрите начисто детали. Если у вас нет очистителя, можно просто более тщательно вытереть всё тряпками

Нанесите смазку внутрь корпуса втулки, в том числе и на поверхности, с которыми взаимодействует подшипник

Главная задача – собрать левую часть муфты и целиком установить её во втулку вместе с колодками.

В часть муфты устанавливаем шайбу, за ней пружинку так, чтобы усики были направлены наружу

Смазываем конус, находящийся рядом с тормозным рычагом, устанавливаем на него подшипник

!Подшипник должен упираться шариками в чашку втулки, а с другой стороны подпираться конусом.

4. Сборка втулки

Попадаем усиками в специальные отверстия, сделанные в конусе. Для наглядности фото без смазки

Смазываем часть муфты, кладём на неё колодки. Выступы на колодках должны лежать на конусе между его выступами

В таком виде устанавливаем получившуюся конструкцию в корпус втулки

Устанавливаем подшипник большего диаметра в корпус втулки шариками внутрь, а подшипник меньшего диаметра в правую часть муфты, предварительно смазав все поверхности

Закручиваем муфту, прикручиваем конус и контргайку, после чего захватываем конус и затягиваем контргайку

Важно выбрать такой момент, когда колесо крутится легко, но не имеет люфта

Устанавливаем пыльник, звёздочку, после чего ставим стопорное кольцо в специально предназначенную для него канавку

На видео наглядный итог замены смазки (сравните с роликом в начале статьи)

Часовое видео о переборке односкоростной втулки с ножным тормозом прекрасно дополнит нашу статью

Разновидности задних велосипедных втулок, отличия их друг от друга

В зависимости от конструкции, задняя втулка имеет несколько модификаций:

• со свободным ходом, без тормозного механизма;
• бестормозная, не имеющая свободного хода;
• со встроенным ножным тормозом и свободным ходом.

Принципиальное отличие тормозного варианта в том, что для остановки велосипеда на педали нужно давить в обратном направлении. Внутри располагается тормозной механизм: барабан и колодки, которые приводятся в действие при вращении звезды в противоположную сторону.

Кроме барабанных, есть и другая разновидность – червячная втулка. Такие типы встречаются на односкоростных дорожных велосипедах. Эффективность торможения педалями не очень высокая, так как происходит остановка только заднего колеса. Зато ресурс таких деталей и неприхотливость смело перечеркивают этот минус!

«Дорожка» с ножным тормозом

Втулки бестормозные устанавливаются на скоростные велосипеды. По сравнению с тормозными, они имеют более простое устройство, меньше по размерам и легче. Свободный ход не дает педалям вращаться при движении колеса.

На велосипеде без свободного хода наоборот: колесо вращает заднюю звездочку, которая через цепь передает крутящий момент на ведущую звезду и шатуны. Бестормозной тип можно встретить на колесе горного и шоссейного велосипедов, а вариант без свободного хода используют на fix-байках.

Большое распространение получили редукторы колеса со скрытой системой переключения передач, иначе называемые планетарками. Такой тип втулок для велосипедов используют на байках дорожно-шоссейной направленности и предназначается для езды по ровным дорогам с плавными подъемами и спусками. Подробнее о том, что такое планетарная втулка, можно прочитать здесь.

Сравнительно новой разновидностью является динамо втулка, которая снабжена электрическим генератором. Энергия вращения частично преобразуется в электрическую, которую можно направлять на работу осветительных приборов. Несмотря на такое, казалось бы, разнообразие, каждая втулка знает свое место, и выбор детали другого типа на один и тот же велик крайне ограничен.

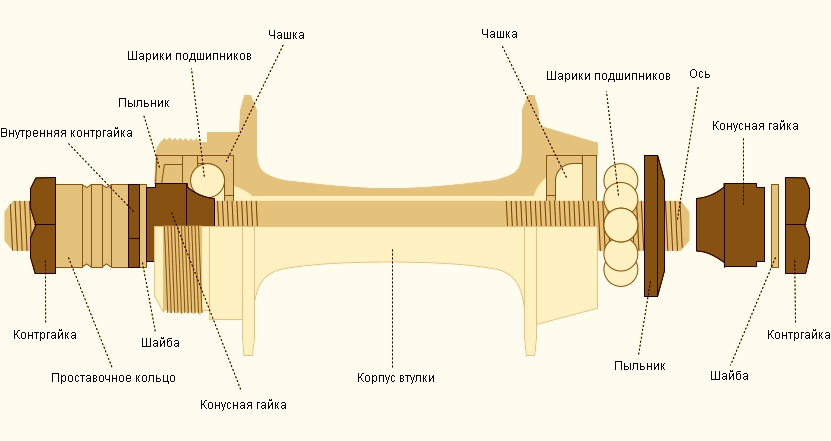

Устройство передней втулки

Устройство передней втулки.

Самой массивной деталью передней втулки является ее корпус, который может быть изготовлен по-разному. В первом случае он представляет собой одно целое с чашечками, во втором – центральную трубку и две чашечки – это составные детали втулки. Сверху на чашечки с каждой стороны напрессованы фланцы с отверстиями, куда вставляются спицы.

Внутренняя часть втулки состоит из оси, шариковых подшипников, расположенных с обеих сторон, конусов, предохранительных крышек, шайб, контргаек и гаек, с помощью которых ось крепится к вилке велосипеда.

Составными элементами шариковых подшипников являются чашечное углубление, шарики и конус. Шарики могут ставиться по одному, а в некоторых случаях бывают в специальных обоймах, называемых сепараторами.

Конусы накручиваются на ось, причем один из них должен оставаться неподвижным, для чего накручивается до упора. Другой накручивается до тех пор, пока не отрегулируется зазор в подшипниках. Зазор регулируется путем вращения конуса. Оба конуса имеют правую резьбу и дополнительно фиксируются контргайками.

Чашечные углубления и конус изготавливаются из сталей высокой прочности, прошедших термическую обработку.

Разновидности велосипедных втулок

Качественная и надежная втулка способна свести к минимуму трение во время движения велосипеда. Это, в свою очередь, приводит к улучшению показателей наката. Существуют самые различные втулки, в зависимости от той или иной характеристики:

• места расположения;
• способа фиксации;
• типа тормоза;
• применяемого сырья;
• количества спиц;
• габаритов.

У двухколесных транспортных средств помимо передней есть еще задняя втулка велосипеда. Причем первая устроена проще, поскольку ответственна только за крепление и вращение колеса. На задней втулке еще закреплена трещотка и кассета. Способов фиксации втулок всего два. Первый из них самый простой и в то же время дешевый – всего две гайки для ключа на 16. Другой способ еще проще, но уже дороже – использование эксцентрика. Чтобы снять колесо, нужно потянуть ручку механизма. Процесс проходит в считанные секунды. Эксцентрики применяются при производстве практически любого современного велосипеда.

Что касается тормозной системы, то некоторые задние втулки велосипеда совместимы лишь с ободными тормозами вида V-brake. Существуют втулки и под барабанную разновидность тормозов. Но в наши дни такое явление очень редкое и встречается не на каждом городском велосипеде. Чем надежнее втулка, тем дольше ее ресурс. Но тут есть свои особенности применения каждого материала. Стальные конструкции стоят недорого, но подвергаются коррозии. Алюминиевые аналоги, напротив, обходятся дороже, но более стойки к появлению ржавчины. Таким образом, здесь все упирается в финансовые возможности.

Количество спиц колес, согласно распространенному стандарту, может быть 32 или 36. меньшее число делает колесо легче, но менее жестким. И наоборот, чем больше спиц, тем колесо тяжелее и прочнее

При этом важно, чтобы и обод, и втулка были рассчитаны на одинаковое число спиц

Относительно размеров втулок – все зависит от их диаметра. Чем он больше, тем прочнее деталь, но и вес тоже будет большим. Диаметр задней втулки велосипеда стандартной комплектации равен 9 или 10 мм. При более интенсивном и экстремальном использовании двухколесного транспорта подойдут изделия с диаметром 14-15 мм. А что касается длины, то у передних втулок она равняется 108-110 мм. В то время как задние имеют большую длину – от 135 до 146 мм.

Ремонт задней и передней втулки велосипеда

При выработке своего ресурса или преждевременной поломке таких деталей как: ось, конус, шарики подшипника, и чашки производится их замена на новые. И если с первыми в этом списке проблем особых нет, то вот с чашками не все так просто. Есть несколько заморочек. Во-первых, купить новые конкретно под определенную втулку вряд ли получится (разве что найти такую же б/у). Поэтому потребуются либо танцы с бубном и заказом чашки у токаря или же искать донора, выбивать их и вставлять в потерпевшего. Что не всегда получается. Есть еще один вариант. Выбить чашки из втулки колеса велосипеда и на их место поставить промподшипники. Но тут тоже нужно четко подобрать все по размерам и не все может пойти, так как хотелось. Так что в случае поломки чашек, скорее всего, потребуется купить новую втулку.

Хотелось бы заметить, что при замене шариков следует менять сразу все, а не по несколько штук.

При выходе из строя промподшипников, они также меняются без проблем на новые.

Ну а в остальном, вовремя производите очистку и смазку втулок, проверяйте их на люфты (в случае необходимости подтягивайте, как было описано выше) и втулки велосипеда прослужат вам очень долго.

Как ничего не потерять и не перепутать.

После снятия комбинированного кольца вам придётся столкнуться с множеством отдельных подшипников и шайб, разобраться с которыми будет определённо нелегко. Если во втулке ещё осталось немного смазки, то считайте, что вам повезло. Если же нет, то пожертвуйте небольшим количеством смазки, которую необходимо нанести на подшипники, чтобы они лучше сидели на своих местах. Разборка втулки это довольно грязная работа. По необходимости смажьте и другие места. Не бойтесь запачкать втулку, так как всё равно дальше мы будем её чистить. На данном этапе смазка нужна только в качестве связующего компонента.

С помощью соответствующего тонкого инструмента осторожно удалите как минимум три шайбы с сердцевины втулки и убедитесь, что при этом вы их не повредили. Протрите каждую из них по отдельности, при этом постарайтесь по возможности сохранить их в правильном порядке. Они обычно изготавливаются из стали, поэтому для их очистки подойдет любой растворитель, например, чистящее средство для автомобильных тормозов Uber-Kleener

Перед сборкой втулки убедитесь, что они хорошо высохли. Намного сложнее будет вернуть шайбы на своё место. Маленькой отверткой подденьте подшипники и положите их на тряпку

Они обычно изготавливаются из стали, поэтому для их очистки подойдет любой растворитель, например, чистящее средство для автомобильных тормозов Uber-Kleener. Перед сборкой втулки убедитесь, что они хорошо высохли. Намного сложнее будет вернуть шайбы на своё место. Маленькой отверткой подденьте подшипники и положите их на тряпку.

Никогда не теряйте и не выбрасывайте ни одну из этих шайб, разве что за исключение серьёзных проблем с переключением скоростей. Практически всегда их нужно устанавливать назад на свои места. Если у вас барахлит переключение передач на велосипеде и нет никаких других проблем, то сначала поэкспериментируйте с шайбами. Сначала удалите самую тонкую шайбу и на время соберите втулку. Потом верните эту шайбу на место и снимите уже шайбу потолще. Если же окажется, что нужно оставить только самую толстую шайбу, чтобы достичь приемлемой предварительной нагрузки, то скорей всего втулка полностью изношена и вам нужно купить новую втулку.

Постоянный «глухой звук», возникающий при переходе от холостого хода к педалированию, а также бринеллирование дорожки качения подшипника в сердцевине втулки или оболочке часто, но не всегда, может свидетельствовать об чрезмерной предварительной нагрузке. Небольшой люфт допускается, но очень сложно сказать, когда он нормальный, а когда чрезмерный. Перед тем как внести необратимые изменения в конструкцию втулки, сначала тщательно протестируйте её. Лишнюю шайбу не выбрасывайте, даже если она вам не нужна. Необходимо добиться минимально возможного люфта, но при этом не допустить заклинивания втулки. При условии, что кольцо закручено с правильным крутящим моментом, несмазанные подшипники должны иметь едва уловимый люфт. Чем большую точность вы сможете обеспечить, тем лучше.

Если вы не разбираетесь в шайбах, то вообще не выбрасывайте шайб. Описанную выше регулировку могут производить только профессиональные веломеханики или инженеры. Плохо отрегулированная втулка на данном этапе уже никогда не будет нормально работать. Если вы хоть немного сомневаетесь в правильности своих действий, то лучше вообще пропустите этот шаг.
