Установка дисковых тормозов на велосипед своими руками

Конструкция дисковых тормозов на велосипеде

Во многом именно конструкция дисковых тормозов определяет то, каким образом проводится настройка.

Все устройства делятся на две категории:

1. Механическое устройство имеет тросик, за счет которого происходит передача энергии от рукоятки к исполнительному узлу. При этом может передаваться высокое усилие.
2. Гидравлические представлены линией, по которой жидкость передает энергию к тормозным колодкам.

Дисковые механические тормоза

Механические тормоза более распространены. Сегодня они устанавливаются практически на всех велосипедах.

Это связано с нижеприведенными моментами:

1. Обходятся намного дешевле, что связано с конструктивными особенностями. При изготовлении тросика применяется сталь с высокой коррозионной стойкостью. Длина подбирается в зависимости от особенностей велосипеда.
2. Основные элементы: тросик и оболочка, характеризуются более высокой надежностью. Применение стали при их изготовлении определяет высокую степень устойчивости к механическому воздействию.
3. При возникновении неисправности есть возможность провести ремонт своими руками. Все элементы системы характеризуются простой конструкцией. Поэтому с ремонтом не возникает серьезных трудностей.

Следует учитывать тот момент, что каждый раз после снятия колеса приходится проводить настройку системы. Кроме этого, приходится время от времени проводить смазку тросика для обеспечения требуемого уровня эффективности на момент работы.

Дисковые гидравлические тормоза

Гидравлика применяется при создании самых различных механизмов. Ее высокая эффективность связана прежде всего с не сжимаемостью жидкости.

Особенностями назовем следующие моменты:

1. Основное достоинство заключается в легкости торможения и мягкости применяемой системы. При этом можно ощущать силу нажима, которая к концу хода рукоятки увеличивается. В сравнении с механическим типом устройства рассматриваемый характеризуется более плавным ходом рукоятки. Поэтому для торможения нет необходимости прикладывать большое усилие.
2. Гидравлика может выдерживать длительную эксплуатацию. Это связано с тем, что она в меньшей степени склонна к перегреву. Поэтому торможение может проходить в течение длительного периода даже при движении со склона.
3. Корректировка устройства проводится гораздо реже. Именно поэтому можно выполнять снятие колеса для его чистки или замены.

Пошаговая инструкция

Прежде чем приступить к ремонту гидравлических тормозов велосипеда, необходимо диагностировать поломку механизма. Для этого снимают колесо, на котором она обнаружена. Тормозную машинку очищают от загрязнений, можно воспользоваться зубной щеткой. Затем убирают колодки, чтобы проверить в рабочем ли состоянии поршни. Для этого их нужно вдавит внутрь, а затем нажать на рукоятку тормоза. Движение деталей свидетельствует о том, что они работают. Если же хотя бы один из поршней не функционирует, следует произвести ремонт при помощи ремкомплекта.

К подготовительным действиям также относят:

1. Накрыть колодки и диски тряпкой, чтобы туда не попало масло.
2. Проверить колодки и диск на наличие дефектов. Если таковые были обнаружены, заменить детали.
3. Очистить колодки от грязи и мусора.
4. Проверить систему крепления.
5. Убедиться в целостности гидролинии перед прокачкой. Если она нарушена, установить новые шланги.

Только проверив все пункты, можно приступать к прокачке гидравлических тормозов на велосипеде.

Инструменты и расходники

Прокачка гидравлических тормозов осуществляется разными способами, но есть самый простой. Для данного процесса понадобятся:

1. Прозрачная трубка.
2. 2 шприца – лучше выбрать объемом 200 мл.
3. Шестигранник для выкручивания болта.
4. Масло или тормозная жидкость, в зависимости от модели системы. Для Shimano применяют специальное минеральное масло.
5. Тряпка для удаления появившихся загрязнений в процессе работы.

Выбор тормозной жидкости зависит от типа гидравлики. Категорически нельзя заливать неподходящий состав или смешивать разные, это приведет к порче тормоза.

Последовательность действий

Пошаговая инструкция, объясняющая, как правильно прокачивать гидравлический тормоз на велосипеде, состоит из следующих шагов:

1. Убрать верхний болт на рукоятке тормоза и переместить на 10 градусов вверх, чтобы масло не вытекало из цилиндра.
2. Вытащить уплотнительное кольцо.

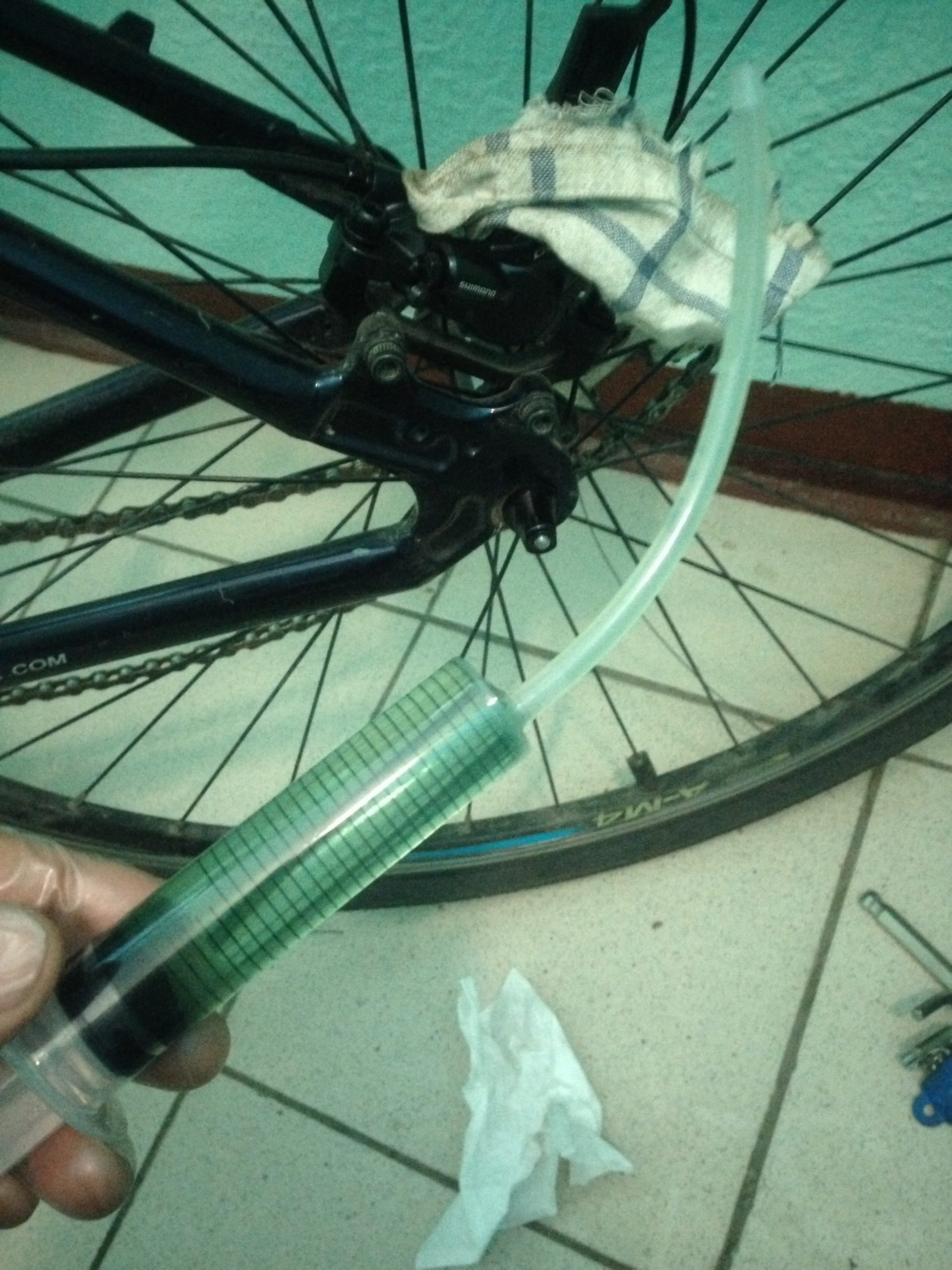

3. В отверстие вставить трубку со шприцем или другой пластиковой емкостью, подходящей по размеру. Это необходимо для масла, которое будет выходить вместе с воздухом.
4. Другой шприц наполнить маслом или тормозной жидкостью, затем вывести лишний воздух.
5. Присоединить трубку к штуцеру вплотную.
6. Ослабить крепление болта для прокачивания. Медленно ввести содержимое шприца, оно должно выйти в ранее установленный шприц (бутылку).
7. Закрутить болт в прежнее положение.
8. Убрать шприц и трубку.

В процессе рекомендуется постукивать по тормозным гидролиниям, чтобы выходил лишний воздух из системы. Если образуются масляные подтеки, их убирают тряпкой. При этом необходимо быть осторожным.

Тормозная жидкость относится к кислотам и при попадании на кожу может вызвать ожог, поэтому при прокачке тормоза для велосипеда нужно строго соблюдать технику безопасности.

Прокачать гидравлику можно самостоятельно в домашних условиях

Главное – соблюдать правила проведения манипуляций и меры предосторожности. Неверное выполнение может привести к выходу из строя всего механизма

Настройка v brake ободных тормозов

В настоящее время на горных велосипедах широко используется тормозная система v-brake, поэтому мы расскажем на ее примере, как осуществляется регулировка тормозов велосипеда в случае с ободным тормозом. Настройка других ободных тормозов делается аналогично. Отличие будет состоять лишь в том,  что болтики и винтики, которые нужно покрутить, могут находиться в других местах. А подход во всем один (даже в случае с дисковыми тормозами).

Итак, основное правило — колодки должны быть параллельны ободу. Зазор между колодкой и ободом должен быть 1 мм. И обе колодки должны располагаться симметрично.

Продувание гидравлики

Жидкость для гидросистемы различается у разных производителей.

В гидравлической системе велосипедов фирмы Shimanu, Tektru, Maguru – минеральные или полусинтетические масла, все остальные фирмы используют тормозную жидкость ДОТ.

Также необходимо учитывать, что в гидравлике Avit и Formulu нет соединительных трубок для прокачивания, поэтому понадобится шприцевой комплект со втулкой М5/0,8.

Главное отличие жидкостей: тормозная жидкость ДОТ гигроскопична, т.е со временем она впитывает влагу и может потерять свои свойства, её следует менять каждые 2 года, независимо от пробега ,масла не впитывают влагу, но со временем она темнеет, и если все же вода попадет в жидкость, то при смешении она становится «белесой».

Кроме этого минеральные масла химически не агрессивны и не причиняют вред пластмассе или лакокрасочному покрытию велосипеда.

Разновидности ободных тормозов

Ободные тормоза разделяются на несколько типов:

• клещевые;
• кантилеверы;
• V-brake (векторные механические);
• с гидравлическим приводом.

Клещевые тормоза – ранее популярные модификации, сейчас на рынке встречаются редко. Являются классической моделью ободного тормоза с закреплением к вилке или перьям рамы велосипеда. Особенности конструкции и принцип работы:

1. Состоят из ручки, приводного троса, двух подвижных дуг и тормозных колодок.
2. Ручка закрепляется на руле велосипеда, от нее протягивается трос и закрепляется на зажимной стороне дуг. Сам корпус крепится строго над колесом, к нижним креплениям дуг прикручиваются колодки.
3. Через трос усилие напрямую передается на зажимную часть дуг, благодаря чему они сжимаются, и колодки соприкасаются с ободом.
4. За разжатие отвечает встроенная между рычагами упругая металлическая вставка или пружина.

Рычаги имеют единую ось вращения и движутся навстречу друг другу как клешни пассатижей. Отсюда и название – клещевые. Преимущества – легкость монтажа, простая настройка. Минусы – слабое тормозное усилие, низкая модуляция, высокая истираемость колодок, требуют частой отладки. Устанавливаются на шоссейно-гоночных байках и дополнительно как передний ободной тормоз на дорожных моделях.

Ко второму типу исчезающих тормозов относятся кантилеверы. Принцип их работы заключается в раздвижке рычагов под действием натянутого поводка. Принцип работы кантилеверного тормоза:

1. Через главный трос усилие передается на перемычку.
2. Трос тянет перемычку наверх, закрепленный на ней поводок вытягивается.
3. Поводок соединяет оба рычага, которые жестко закреплены на раме.
4. За счет сближения рычагов колодки приближаются к ободу.

Кантилеверы устойчивы к грязи, не задевают покрышку и легко устанавливаются. К существенным недостаткам относятся:

• снижение тормозной силы по мере вытягивания поводка;
• требуется создать высокое усилие для полной остановки велосипеда;
• сложность регулировки.

В оправдание последнего стоит отметить, что регулировать положение колодок можно в широких пределах.

V-brake – распространенный тип ободных тормозов на скоростных велосипедах. По сравнению с кантилеверами, обладает более высокой точностью и долговечностью колодок. Также их легко снять и отремонтировать самостоятельно.

По конструкции векторы частично схожи с кантилеверами: с помощью болтов рычаги переднего тормоза крепятся на вилке, заднего – на верхних перьях. Между собой ножки связаны стягивающим тросом. Приводной трос подведен к одной стороне, но благодаря прямой форме «стяжки» усилия одинаково передаются на оба рычага.

Гидравлические велосипедные ободные тормоза – более совершенная модель механического аналога. Система привода состоит из управляющего цилиндра, гидролинии и силовых цилиндров. Усилия от ручки передаются на главный цилиндр, который через масло воздействует на силовые цилиндры. Те, в свою очередь, сдвигают колодки навстречу друг другу.

Достоинства – высокая сила сжатия и эффективность, отличная модуляция. Недостатки – ухудшение работы при засоре гидролинии, сложный ремонт. Используется подобный тип тормозов для фрирайда и триала.

У тормозов ободного типа малый ход колодок, за счет чего они меньше изнашиваются при эксплуатации. К существенному недостатку такого подхода относится невозможность использоваться на колесах даже с незначительными искривлениями обода. Чувствительные тормоза будут задевать колесо на ходу, что вызовет снижение скорости и повышенный износ колодок.

Конструкция дисковых тормозов на велосипеде

Во многом именно конструкция дисковых тормозов определяет то, каким образом проводится настройка.

Все устройства делятся на две категории:

1. Механическое устройство имеет тросик, за счет которого происходит передача энергии от рукоятки к исполнительному узлу. При этом может передаваться высокое усилие.
2. Гидравлические представлены линией, по которой жидкость передает энергию к тормозным колодкам.

Дисковые механические тормоза

Механические тормоза более распространены. Сегодня они устанавливаются практически на всех велосипедах.

Это связано с нижеприведенными моментами:

1. Обходятся намного дешевле, что связано с конструктивными особенностями. При изготовлении тросика применяется сталь с высокой коррозионной стойкостью. Длина подбирается в зависимости от особенностей велосипеда.
2. Основные элементы: тросик и оболочка, характеризуются более высокой надежностью. Применение стали при их изготовлении определяет высокую степень устойчивости к механическому воздействию.
3. При возникновении неисправности есть возможность провести ремонт своими руками. Все элементы системы характеризуются простой конструкцией. Поэтому с ремонтом не возникает серьезных трудностей.

Следует учитывать тот момент, что каждый раз после снятия колеса приходится проводить настройку системы. Кроме этого, приходится время от времени проводить смазку тросика для обеспечения требуемого уровня эффективности на момент работы.

Дисковые гидравлические тормоза

Гидравлика применяется при создании самых различных механизмов. Ее высокая эффективность связана прежде всего с не сжимаемостью жидкости.

Особенностями назовем следующие моменты:

1. Основное достоинство заключается в легкости торможения и мягкости применяемой системы. При этом можно ощущать силу нажима, которая к концу хода рукоятки увеличивается. В сравнении с механическим типом устройства рассматриваемый характеризуется более плавным ходом рукоятки. Поэтому для торможения нет необходимости прикладывать большое усилие.
2. Гидравлика может выдерживать длительную эксплуатацию. Это связано с тем, что она в меньшей степени склонна к перегреву. Поэтому торможение может проходить в течение длительного периода даже при движении со склона.
3. Корректировка устройства проводится гораздо реже. Именно поэтому можно выполнять снятие колеса для его чистки или замены.

Проверка реакции колодок

При спущенном рычаге тормоза зазор между колодками и диском не должен превышать 2 мм с обеих сторон.

Чтобы проверить необходимость регулировки надо повращать барабан тормоза по часовой стрелке при нажатом и свободном рычаге.

Перед тем как заменить тормозной трос на велосипеде следует проверить работу колодок:

1. Колодки плотно контактируют с диском (ободом) – регулировка не требуется, тормозной проводник в нормальном натяжении.
2. Колодки не достают до диска – длина троса укорачивается до требуемого уровня.

При нажиме на рычаг колодки должны плотно контактировать с диском или ободом и останавливать вращение.

Тормозной трос должен быть отрегулирован так, чтобы при отпущенном рычаге колесо свободно вращалось и не цепляло колодки.
При нажатом рычаге расположение тормозных колодок не должно превышать 2 мм, а рычаг упираться в ручку руля.

Если рычаг разбалансирован и упирается в ручку – необходимо натянуть трос.

Комментарии

rocket_ron

задний переключатель (суппорт) в вашей статье не до конца настроен, еще необходимо выставить зазор между направляющими роликами цепи и звездами на кассете, чтобы эти самые ролики не цепляли звезды, для это служит специальный винт у вас на рисунке регулятор натяжения.

Velolike.com.ua

Согласен с Вами, но как я и писал в статье мы его рассматривать не будем, так как статья для новичков и в большинстве случаем проблема с этим винтом уже решена при первоначальной настройке, в редких случаях она возникает, хотя на моей памяти может пару раз за 5 лет такое было.

Velolike.com.ua

вот что я и писал в статье по этому поводу : «На более современных переключателях есть еще винт регулировки натяжения переключателя, но его мы рассматривать не будем, так как в основном в настройке он не нужен.»

rocket_ron

Я как раз на оборот чаще встречаю то, что ролики бегают по звездам. Не знаю как кто и что настраивает, у каждого своя религия в этом направлении, но как меня учили: сперва выставляем зазоры, потом уже крутим винты верхнего и нижнего ограничителя суппорта и только потом настраиваем уже само переключение цепи по звездам.

Velolike.com.ua

Все верно, у каждого своя религия я это тоже писал в статье, но в данной конкретной статье мы рассматриваем варианты с частично настроенным задним и передним переключателем, эти случаи чаще всего возникают у покупателей велосипедов или частичная донастройка после пробега, как правило любой магазин зазоры выставляет, но в 80% случаев есть вопросы по донастройке именно заднего переключателя так как чаще всего спешат и детально не проверяют настройку, мол переключается и все хорошо, но при нагрузке задний переключатель ведет себя немного по другому а настраивают на стенде навесу вот и возникают вопросы по настройке/донастроке велосипеда. В довод еще могу привести один пример, штатно компания Shimano закручивает винт натяжения под свои компоненты, и если корявые руки неграмотных механиков его не крутят то этого вопроса как правило не возникает. Если мы говорим за компоненты которые продаются не в упаковке (как на рынке барабашова) то да Вы правы надо немного натяжитель подкрутить и выставить зазоры, но все велосипеды идут либо собранные в SKD варианте и поставщики (Китай) опять же его первоначально выставляет (имеется ввиду винт натяжителя) или в разобранном виде, но все компоненты опять же поставляет официально заводы Shimano. Итак вывод этот вопрос может возникать и будет возникать по 2 причинам: 1) если некачественный механик магазина решил поиграться с велосипедом 2) если покупатель не зная что за винт решил его подкрутить самостоятельно В другом случае я лично как и писал сталкивался всего пару раз с этим вопросом, в нем я тоже имею компетенцию, но решил не грузить новичков, я думаю что итак в статье охвачено более чем максимум инфы для размышления и учебы, причем обычным человеческим языком без всяких там терминов и технических матов, что опять же не нужно для новичком на этой стадии.

Velolike.com.ua

Существуют множество видео по настройке, лучшее среди всех по этой ссылке: https://www.youtube.com/watch?v=Km9B5d_1tg0

Вот как раз этот вариант мы и рассматриваем. наглядно, просто и понятно.

Регулировка и настройка дисковых тормозов на велосипеде видео

Регулировка дисковых тормозов на велосипеде производится в основном за счет подтягивания тормозного троса, но не только. Замена колодок на велосипеде необходима когда они еще не полностью стираются и, как правило, колодки дисковых тормозов стираются дольше, нежели ободных. Гидравлические тормоза по мере стирания колодок способны самостоятельно настраиваться. Но в случае гидравлического тормоза закрытого типа требуется регулировать и их (обычно для этого предусмотрены специальные вентили).

Регулировка механических дисковых тормозов на велосипеде чаще всего сопровождается натяжением троса, чтобы обеспечить надежное торможение. Расстояние между колодкой и диском должно быть 0,2-0,4 мм. И колодки, как и в случае с ободными тормозами должны располагаться на одинаковом расстоянии от диска. Поэтому после того, как вы натяните трос, проверьте расположение тормозных колодок.

Для настройки положения колодок относительно тормозного диска предусмотрены специальные болты. Подкручивая их, вы можете заметить, как движется ваша колодка. Выставьте нужное расстояние от колодки до диска. Проверьте, чтобы при вращении колеса колодки не цепляли диск. Ведь зазор 0,3 мм очень маленький, и нужно быть внимательней. Ну и конечно, проверьте, чтобы вами выставленного зазора было достаточно для торможения колеса.

Регулировка дисковых тормозов велосипеда должна обязательно сопровождаться проверкой в реальных условиях езды. Прокатитесь по ровной местности несколько метров, чтобы определить, надежно ли работает ваш тормоз. Не забывайте, что если до этого вы цепляли ручкой руль, то сейчас все может значительно измениться. Будьте внимательны и осторожны! Слишком резкое торможение после настройки может быть для вас сюрпризом!

Теперь и вы можете с удовольствием отправляться в длительное и не только путешествие на своем байке!

Настройку и регулировку тормозов удобней выполнять при наличии стойки (держателя)

для ремонта и обслуживания велосипеда

Как настроить ободные тормоза

Вибрейки не теряют популярности. Простота обслуживания, дешевые расходники и неприхотливость при эксплуатации – отличный вариант для тех, кто использует велосипед в первую очередь для перемещения, без экстрима и сверхнагрузок.

Принцип работы элементарен – тормозная ручка при нажатии тянет трос (G), который сдвигает рычаги тормоза (I), прижимая закрепленные на них колодки (J) к ободу колеса. При отпущенной ручке рычаги возвращаются в исходное положение, установленными на них пружинами. В статье разберем, как настраивать и регулировать ободные тормоза:

1. Проверяем состояние тормозов

В первую очередь «расстегиваем» тормоз, как показано на фото.

Проверяем, как ходит тросик (G) в рубашке (A), нажимая и отпуская тормозную ручку и подтягивая тросик обратно пальцем – движение должно быть свободным, без задержек.

Если тросик вытягивается тяжело, возможно, он, рубашка или его направляющая (C) повреждены, либо внутри рубашки или направляющей скопилась грязь.

Их необходимо снять и почистить, либо заменить.

Проверяем состояние колодок (J). На них должны быть видны канавки для стока грязи (колодка не должна быть гладкой). Изношенные колодки без канавок необходимо заменить. Проверьте укомплектованность колодок шайбами и правильность их установки.

При установке новых колодок соблюдайте очередность шайб.

При установке обратите внимание, чтобы выступающий пин на рычаге попал в отверстие на раме, и чтобы на левом и правом рычаге отверстие было одно и то же

2. Регулируем положение колодок

«Застегиваем» тормоз, сжав рычаги и уложив направляющую тросика (С) в упор (D). Шестигранником ослабляем болт, фиксирующий колодку (K). Прижимаем рычаг с колодкой к ободу и выставляем колодку так, чтобы она:

• прилегала к ободу всей поверхностью
• не касалась покрышки
• располагалась параллельно ободу

В этом положении колодку необходимо зафиксировать, закрутив болт. При затяжке болта колодка может сдвигаться, и её нужно поправлять. Проще будет, если вы найдете ассистента, который зажмет и подержит ручку тормоза, пока вы затягиваете болт.

Если ваши тормоза «визжат», попробуйте сделать следующее.

Перед затяжкой болта подложите под заднюю (по направлению движения) часть колодки сложенный вдвое лист бумаги, затем затяните болт. Так колодки будут плавнее прижиматься к ободу при торможении (сначала передней частью, затем задней) и не будут «скрипеть».

Аналогичные операции проделываем со второй колодкой.

3. Выставляем рычаги симметрично

Чтобы левая и правая колодка изнашивались равномерно, они должны находиться на одинаковом от обода расстоянии. Регулируется натяжением пружин на рычагах тормоза. Чтобы выровнять усилие, возвращающее левый и правый рычаги тормоза в исходное положение, воспользуемся регулировочными болтами, находящимися в основании рычагов.

Закручивая болт по часовой стрелке мы натягиваем пружину, выкручивая – ослабляем. Нажимая и отпуская тормоз, проверяем равномерность удаления колодок от обода. Подкручивайте болты с левой и правой сторон, пока колодки не будут отходить на одинаковое расстояние при отпущенной ручке тормоза.

4. Настраиваем положение тормозной ручки и натяжение тросика

Чтобы приблизить ручку тормоза к рулю (например, чтобы не приходилось сильно тянуться за ней пальцами), закручиваем болт на тормозной ручке.

При этом учитывайте, что слишком близко ручку к рулю подводить не стоит. Она не должна касаться грипсы при полном зажатии.

Когда положение ручки тормоза выставлено, остается настроить натяжение тросика. Задача – подвести колодки максимально близко к ободу, оставив между колодкой и ободом расстояние в 2-3 миллиметра.

Для этого можно подтянуть тросик двумя способами:

Для грубой настройки, если тросик совсем слабо натянут, и колодки далеко от обода: ослабляем болт, фиксирующий тросик в рычаге тормоза, подтягиваем тросик, закручиваем болт. Ослабляя болт, придерживайте рычаг и тросик, чтобы тросик не «убежал», и не пришлось его заново заправлять в посадочное место.

для тонкой подстройки используем регулировочный винт на месте выхода рубашки с тросиком из ручки тормоза. Чтобы винт крутился свободно, ослабляем стопорную гайку, выкрутив её против часовой стрелки. Закручивая винт по часовой стрелке, мы ослабляем натяжение тросика (колодки отходят от обода), выкручивая против часовой – усиливаем натяжение (колодки ближе к ободу). Когда колодки будут в нужном положении, закручиваем стопорную гайку.

Вот и всё! Проверяем, как всё работает. При необходимости еще раз подрегулируйте пружины рычагов (пункт 3).
