Как снять блок управления печкой ваз 2110

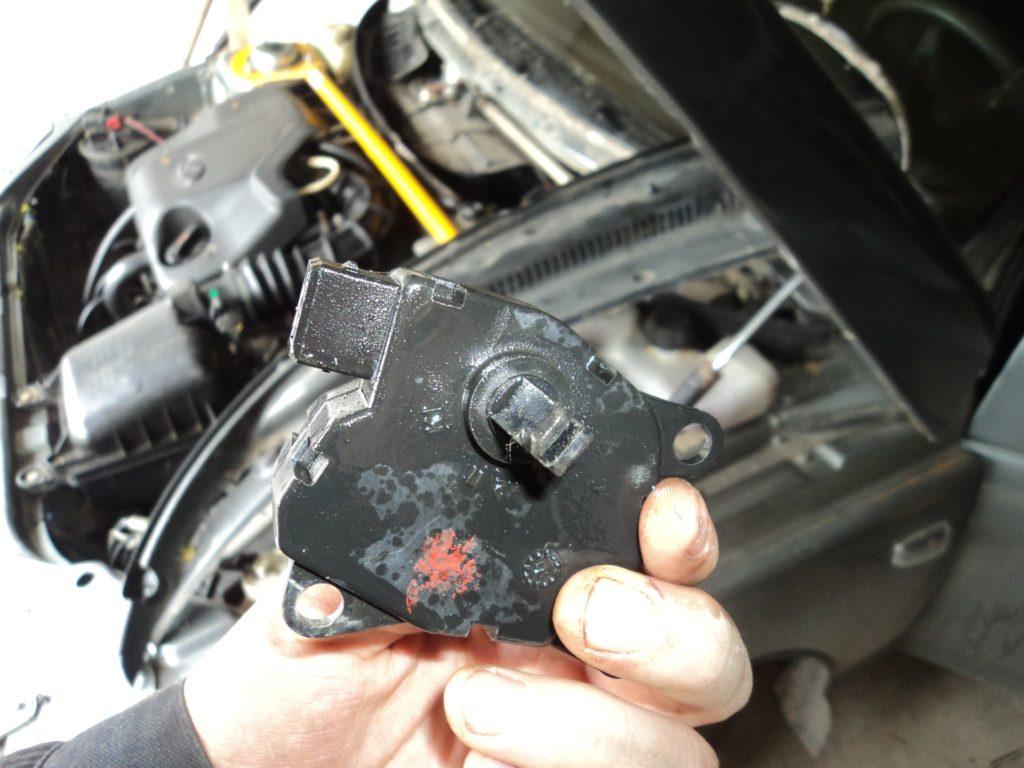

Как проверить микроредуктор заслонки отопителя

Чтобы провести тест микроредуктора, необходимо использовать омметр. На старых версиях контроллеров САУО сопротивление на минимальной отметке должно иметь диапазон от 800 до 1 200 Ом. В новых образцах этот показатель составляет 3,5–5 кОм. Установите минимальную отметку на блоке управления отопителем и подождите 15 секунд. Далее просто отсоедините разъем контроллера, замерьте сопротивление между контактами Х1.4 и Х1.1.

Когда температура выставлена на максимальную отметку, мультиметр должен выдавать 3,2–5 кОм с учетом того, что используется старая версия контроллера. На новом показатель составляет 1,2–1,6 кОм. Если показатели не меняются, значит, датчик положения вала микроредуктора на ВАЗ 2110 неисправен. В этом случае отвезите автомобиль в сервисный центр, так как процесс замены требует вмешательства профессионала. Если же вы желаете провести замену собственноручно, внимательно соблюдайте технику безопасности.

Не стоит торопиться, так как при неосторожном обращении с запчастями можно повредить другие комплектующие, что в свою очередь приведет к еще большим тратам и обязательному посещению СТО. Также рекомендуется приобретать только качественное оборудование, ведь бывшие в употреблении запчасти могут быстро прийти в негодность и подвести вас в самый неподходящий момент

Как устроена работа ДТВС?

Отопительная система в автомобиле этой марки работает от импульсов, идущих из электронного блока. Сам же блок получает информацию от ДТВС и сравнивает эти показатели с интенсивностью обогрева. Существуют определенные границы температуры, пересечение которых является триггером для срабатывания системы и включения мотора. Происходит изменение потоков воздуха, скорость оборота вентилятора. Всё это служит для своевременного прогрева стекол и салона.

Сам датчик представляет собой обычный термистор или полупроводниковый резистор. Связь между сопротивлением и теплом фиксируется и передается в ЭБУ автомобиля в качестве конкретного измерения.

Помимо очевидных проблем в измерениях связанных с дефектом измерителя существует и ряд других неисправностей, с которыми приходится сталкиваться:

• неисправность электропроводки;
• механическое повреждение датчика;
• работа за пределами допустимых значений.

Электропроводка легко чиниться чисткой контактов или их более надежным переподключением. Случается, что обрыв может происходить не в самом датчике, а где-то на линии. Любые же неисправности с самим устройством являются причиной для его замены, так как починка такого устройства, как правило, малоэффективна и более затратная, чем покупка нового устройства.

Дует холодным воздухом — ревизия радиатора отопителя и системы охлаждения

Радиатор печки ВАЗ-2110 тоже не отличается высокой теплоотдачей, к тому же, добраться до него довольно сложно. Тем не менее, с ним может быть связана слабая температура прогрева салона:

1. Радиатор печки забит. Если в него не попадает антифриз при полной исправности системы охлаждения, то и греть он не будет. Диагностировать забитую печку сложно, но можно. При полностью прогретом моторе и включённом отопителе пробуем на ощупь температуру входного и выходного патрубков радиатора. Если входной горячий, а выходной холодный — радиатор печки забит. Мало кто занимается его очисткой, публика предпочитает покупать новый. Рынок позволит выбрать несколько моделей алюминиевых радиаторов и одну-две медных по нашему усмотрению.

   Проблема непроходимости радиатора решается либо промыванием с использованием специальных жидкостей, либо же заменой элемента.

2. Салонный фильтр. При забитом салонном фильтре о подаче воздуха в салон говорить не приходится. Достаём фильтр, проверяем его состояние и при необходимости меняем. Зимой можно обойтись и без него. Диагностика проста — если при снятом фильтре температура в салоне нормализовалась, дело именно в нём.

   Не помешает проверить и салонный фильтр.

3. Термостат. Нередко встречается и проблема с термостатом. Его клапан отказывается перепускать антифриз в контур печки, поэтому радиатор остаётся без жидкости. Лечится только заменой термостата.

   Проверяем термостат.

4. Течь радиатора печки. Явный симптом неисправности — антифриз в салоне и падение уровня в расширительном бачке. Поможет только замена радиатора печки.

   Если потек радиатор, придется его демонтировать и менять на новый.

5. Воздушная пробка. Одна из самых частых проблем с системой охлаждения и отопителем заключается в возникновении воздушной пробки. В результате нарушается циркуляция антифриза и печка не прогревается до конца или не греется вовсе. Пробка воздуха удаляется путём выпуска некоторой части жидкости вместе с воздухом из самой верхней части двигателя — из штуцера дроссельного блока при работающем двигателе. После удаления пробки печка должна восстановить работоспособность.

Выше описаны проблемы, связанные с управлением печкой. Но печка может не работать или функционировать недостаточно эффективно и по другим причинам:

• появление воздушной пробки в радиаторе печки;
• засорение радиатора;
• сильный износ или поломка электродвигателя вентилятора;
• неисправность блока реостатов механизма управления;
• деформация заслонок.

Эти неисправности сказываются на работоспособности печки. На ВАЗ-2110 они возникают реже, чем поломки системы управления, но их тоже следует брать в учет. Чтобы выявить причину прекращения нормальной работы печки ВАЗ-2110, определите, из-за чего это могло произойти. Если не работает вентилятор, то для устранения проблемы проверьте его, блок реостатов и цепь питания.

Печка дует холодным воздухом – причина кроется в радиаторе печки (забит, в нем образовалась пробка) или в заслонках (заклинили в положении, когда воздушный поток идет в обход радиатора).

Печка греет слабо и отрегулировать температуру не удается – проверяйте работоспособность контроллера, микроредуктора и датчика температуры.

Для выявления причины и устранения снижения продуктивности работы печки двигайтесь «от простого к сложному». Сначала проверяйте работоспособность элементов системы, расположенных в салоне (контроллер, датчик температуры), а после уже – лезьте под капот, чтобы продиагностировать работу редуктора, заслонок, электродвигателя вентилятора.

Порядок выполнения замены

Замену радиатора печки ваз-2110 выполняют из-под капота.  Перед началом работы с задней стенки моторного отсека аккуратно снимают утеплитель. В открывшемся пространстве можно увидеть корпус печки, находящийся  под пластмассовой защитой. Чтобы снять радиатор печки, придется демонтировать дворники, пластиковую защиту, воздухозаборники, а также пластиковую лыжу под лобовым стеклом. При снятии  лыжи аккуратно снимите проводки, идущие на омыватель лобового стекла. Отцепляются они непосредственно возле бачка омывателя, затем аккуратно извлекаются из моторного отсека.

Далее демонтируется пластмассовый корпус, в котором находится радиатор системы отопления. До этого необходимо выкрутить все видимые саморезы и аккуратно отщелкнуть защёлки, удерживающие его составные части. Это  сложная и кропотливая работа, при которой не нужно торопиться, чтобы не повредить хрупкие пластмассовые детали.

При снятии элементов корпуса не повредите электродвигатель печки, который прикреплён к его крышке. Существует еще одна особенность при демонтаже пластиковой защиты. При снятии пластмассового корпуса, закрывающего непосредственно радиатор отопителя, необходимо отщелкнуть две защелки, которые находятся в нижней его части. Проблема состоит в том, что их абсолютно не видно со стороны моторного отсека, всё нужно делать отверткой, аккуратно и на ощупь, чтобы не обломать эти крепежные элементы.

Радиатор находится в центральной части корпуса, его можно увидеть после снятия кожуха. С правой части расположены шланги, которые выходят на печку, и шланг, выведенный на бачок расширителя. Чтобы продолжить работу, необходимо слить охлаждающую жидкость с системы охлаждения. Это можно сделать, открутив шланг, который присоединяется к инжектору. Отсоединённый шланг нужно вывести в какую-нибудь емкость так, чтобы он находился ниже уровня печки, тогда весь тосол уйдёт из радиатора. После этого можно отсоединить шланги от печки, поскольку в ней будет сухо.

Иногда случается так, что шланги деревенеют, в этом случае их лучше просто обрезать, а потом заменить. После этого можно извлечь радиатор печки из гнезда, практически не прилагая усилий. Посмотрев на извлеченную деталь, можно выявить потёки тосола — верный признак разгерметизации радиатора.

Убедившись, что требуется замена радиатора печки, при покупке нового узла необходимо  обратить внимание на его модель, понадобится старый вариант, в комплект должны входить новые патрубки. Кроме того, купите новый тосол, поскольку некоторая его часть выливается при монтаже радиатора печки

Достаточно будет объема 4 л.

Перед обратным монтажом посадочное гнездо тщательно очистите и промойте, затем установите радиатор отопителя. Всё собирается в обратном порядке

При сборке печки с отопителем старого образца  обращаем внимание на несколько важных моментов. При обратном монтаже пластикового корпуса необходимо проследить за тем, чтобы его педаль попала в предназначенный для неё паз.  Все узлы должны четко прилегать к своему посадочному месту, если этого не сделать, будут проблемы с подачей тёплого воздуха и пластмассовый кожух придётся разбирать заново

После сборки через расширительный бачок заливается тосол до уровня, чтобы не получить холодный радиатор печки после ремонта, и заводится двигатель. Когда он прогреется, нужно включить печку и дать ей поработать несколько минут.  Это поможет убедиться в отсутствии протечек и возможности настроить нормальную температуру в салоне автомобиля.  Если при этом в расширительном бачке упадёт уровень охлаждающей жидкости, его необходимо долить.

Замена контроллера Ваз 2110 Лада

1. Руководства по ремонту
2. Руководство по ремонту ВАЗ 2110 (Лада) 1996+ г.в.
3. Замена контроллера

Вентилятор печки

Конструктивно вентилятор состоит из электродвигателя постоянного тока с коллекторно-щеточным узлом и крыльчатки, посаженной на ротор эл. мотора. Питание электромоторчика осуществляется от бортовой сети авто. Предусмотрено несколько режимов работы вентилятора, разница между которыми сводится только к скорости вращения ротора, а реализовано это путем врезки резистора в цепь питания электромотора.

Установка режима работы вентилятора осуществляется рукояткой, размещенной в блоке управления печкой на центральной консоли. Изначально на ВАЗ-2110 эта рукоятка входила в конструкцию контроллера САУО, но функционировала отдельно от самого контроллера. Позже в САУО добавили функцию автоматического управления вентилятором (положение «А» на рукоятке), задействовав которую контроллер регулирует скорость вращения электромотора, чтобы поддерживать заданный температурный режим.

Электродвигатель, используемый в конструкции вентилятора ВАЗ-2110, прост, но у него есть «слабые места» — коллекторно-щеточный узел и подшипники. Износ этих элементов становится причиной некорректного функционирования и полной неработоспособности вентилятора. Короткие замыкания и обрывы обмотки в приводе печки встречается редко, но об этих поломках тоже не забывайте.

Симптомы поломки. Составляющие отопителя, влияющие на работу вентилятора

Признаки неисправности вентилятора печки достаточно явно проявляются и не заметить их невозможно. Распространенные симптомами поломки:

1. Повышенная шумность, скрежет при работе.
2. Сильное снижение эффективности нагнетания воздуха.
3. Вентилятор не включается в работу.
4. Самопроизвольное изменение скорости вращения электродвигателя.
5. На слух определяется, что электромотор работает под сильной нагрузкой.

В ряде случаев такие последствия дают неисправности в цепи питания и управления вентилятором, поэтому следует сначала проверить их. Это касается:

• предохранителя (перегорание – причина полного отказа работы электромотора);
• резистора (если он не исправен, перестают работать некоторые скоростные режимы электродвигателя);
• контроллера (рукоятка переключения режимов вентилятора и входит в его конструкцию, поэтому неисправности САУО сказываются на функционировании эл. двигателя);
• клемм проводки цепи питания и управления (окисление, повреждения проводов – одна из причин неправильно работающего электровентилятора).

Если диагностика указанных элементов показала, что они исправны, необходимо демонтировать и ремонтировать сам вентилятор. Но предварительно можно и его диагностировать.

Проверка вентилятора

Делается проверка путем прямой запитки электродвигателя от АКБ (от клемм аккумулятора прокладываем провода и подключаем к выводам питания моторчика) – работа под нагрузкой, затрудненный набор скорости вращения, визги и писки указывают на износ составных элементов привода и необходимость их замены. А вот если даже при прямой подаче напряжения электродвигатель не заработал, вероятнее, он перегорел или произошел обрыв обмоток. Такие неисправности – трудноустранимы и проще заменить узел целиком.

Особенности конструкции печки старого и нового образцов

Конструкция электродвигателя печки на ВАЗ-2110 идентична, а вот вентиляторы и место их расположения отличается. На моделях первых годов выпуска электровентилятор установлен в корпусе печки перед радиатором и расположен он горизонтально (печки старого образца). После конструкцию пересмотрели – вентилятор уже разместили в корпусе салонного фильтра и установили вертикально (отопители нового образца).

Несмотря на конструктивные особенности, демонтаж вентилятора – операция несложная и не требует полной разборки печки.

На ВАЗ-2110 с отопителем старого образца, чтобы снять электровентилятор, нужно:

1. Демонтировать «жабо».
2. Снять переднюю стенку ниши, в которой размещен отопитель.
3. Демонтировать заднюю крышку корпуса вентилятора, предварительно выкрутив саморезы и сняв фиксаторы.
4. Отсоединить от вентилятора проводку и извлечь его.

Что касается моделей с печкой нового образца, то технология снятия электровентилятора печки на таких авто отличается:

• демонтируем «жабо» и переднюю стенку;
• извлекаем воздушный фильтр;
• откручиваем крепление корпуса фильтра к корпусу печки и разъединяем их;
• отсоединяем проводку;
• извлекаем корпус фильтра вместе с вентилятором;
• демонтируем электровентилятор.

После снятия электродвигателя с крыльчаткой, разбираем его, выполняем дефектовку, заменяем изношенные элементы и собираем обратно.

Более редко встречающиеся неисправности

Причиной поломки может стать выход из строя других узлов автомобиля. Разберемся, какие элементы вам придется проверить и заменить при необходимости:

1. Залив реле зажигания. При этой неисправности ранее сломанный вентилятор, может заработать через 20-25 минут работы двигателя. Такое поведение узла – верный признак того, что он не срабатывает из-за попадания влаги внутрь реле. Исправить эту проблему просто – достаточно заменить неисправный узел. После этого пуск вентилятора не будет откладываться.
2. Обдув салона теплым воздухом работает только на 3 скорости. В этом случае необходимо проверить состояние добавочного резистора. Если напряжение на вентилятор не подается на 1-й или 2-й скорости его работы, то проблема, скорее всего, именно в нем. Резистор находится справа от печки за вакуумным усилителем. Для замены его необходимо:
   • снять минусовую клемму с аккумулятора;
3. в салоне демонтируйте обивку и накладку лобового стекла;
4. снимите с правой стороны панели автомобиля звукоизоляцию;
5. демонтируйте вакуумный усилитель;
6. отсоедините колодку проводов от преобразователя;
7. запомните или пометьте, как она была подключена, чтобы потом вернуть ее на место правильно;
8. проверьте резистор омметром, если он неисправен, замените и проведите обратную сборку.
9. Поломка переключателя печки. Иногда сигнал на включение печки просто не проступает к вентилятору. В этом случае нужно провести проверку этого модуля:
   • возьмите лампочку на 12 В, оснащенную проводами, и разберите центральную часто консоли печки в салоне;
10. минусовой провод от этой лампы замкните на кузов, а соединительными проверьте все три контакта, ведущие от добавочного резистора к переключателю.
11. если лампочка горит, то переключать исправен, в противном случае вам нужно заменить в монтажном отсеке предохранитель и проверить целостность проводки.

Выявление и устранение неисправностей

Стандартная ситуация: вентилятор работает во всех предусмотренных режимах, но отопитель дует только холодным или горячим воздухом. В этом случае можно провести достаточно простой тест. Включить зажигание, отключить вентилятор системы обогрева и перевести ручку регулировки температуры в салоне в крайне левое (минимальное) или крайне правое (максимальное) положение. При этом на слух можно определить, работает ли микроредуктор.

Если он работает, вентилятор отопителя включается на самую быструю скорость вращения, а регулятор температуры еще раз перевести в крайнее левое и крайнее правое положение, дав несколько секунд поработать в каждом из них. При этом звук воздушного потока должен меняться, если это не так, то это указывает на механический обрыв соединения между электромотором и заслонкой или ее заклинивание в каком-то одном положении. Это потребует дальнейшей разборки системы и восстановления функциональности заслонки.

В ситуации, когда при тестировании не слышна работа микромотора-редуктора, нужно проводить другие проверки, которые помогут разобраться, почему не работает регулятор температуры печки. Его рукоятку требуется установить в среднее положение. После этого демонтировать из посадочного места на панели. Не отсоединяя колодки, максимально возможным образом контроллер нужно повернуть к себе.

Тестируем подвод питающего напряжения к блоку управления. Для этого нужно взять контрольную лампу на 12 В, один зажимной контакт присоединить в маленькой отвертке, которую вставить в контакт 3, с выходящим из него черным проводом. Второй контакт вставить в контакт 6, который находится под контактом 3 и из него выходит голубой провод. Если контролька при включенном зажигании загорелась, значит, питание на блок управления подается, и регулятор печки ВАЗ 2110 перестал работать не по этой причине. Чтобы диагностика проходила в штатном режиме, напряжение аккумулятора и бортовой сети должной быть не менее 12,5 В.

Если питание на контроллер поступает, нужно выключить зажигание и отсоединить большую колодку Х1 с 13-ю разъемами. Далее требуется взять два проводника с контактами, которые можно подключить к штекерам контроллера. Один провод присоединяется к контакту № 2 в этом разъеме, он будет первым справа в верхнем ряду, если смотреть непосредственно на разъем. Второй конец проводника подключается плюсовому разъему мультиметра. Другой провод подключается к разъему № 8, который находится в верхнем ряду на 4 месте, если считать справа. Проводник присоединяется к минусовому зажиму мультиметра.

Для проведения дальнейших измерений мультиметр выставляется в режим вольтметра при постоянном токе, с пределами измерений до 20 В. Контроллер поворачиваем к себе и регулятор температуры устанавливаем на среднее положение. После этого требуется включить зажигание. На мультиметре могут появляться небольшие показания в пределах сотых частей вольта, их можно игнорировать.

Регулятор температуры поворачивается в крайнее правое положение (максимальное тепло). На экране мультиметра должно появиться напряжение в диапазоне 10-11 В, которое подается в течение 10-14 с, после чего пропадает.

После этого регулятор переводится в крайнее левое положение (минимальное тепло). На приборе должны появиться такие же показания в диапазоне 10-11 В, в том же временном промежутке, но со знаком «минус». Он указывает на то, что полярность подключения на выходе из контроллера поменялась на противоположную.

При проверке контроллера 13333854, где регулировка температуры печки ВАЗ-2110-12 производится в автоматическом режиме, необходимо знать, что его полярность на выходах будет противоположная. То есть, при крайнем правом положении показатели мультиметра будут со знаком «минус», а в крайнем левом положении без знака перед показаниями. В остальном его тестирование проходит аналогично.

Таким образом, ремонт регулятора печки ВАЗ-2110 не требует специальных навыков и инструментов, а из сложных приборов потребуется только мультиметр, который есть у многих автолюбителей. Проверку и устранение неисправностей можно произвести самостоятельно, в том числе в тех случаях, когда заклинивает заслонка, о чем просигнализирует один из тестов системы управления. При выходе из строя датчика или микроредуктора, их можно легко поменять самостоятельно, поскольку доступ к ним достаточно простой. Единственной серьезной проблемой является выход из строя самого блока управления, который практически не подлежит ремонту, поскольку в его основе лежит интегральная микросхема, поэтому его проще заменить.

Заслонка канала отопителя ваз 2110

Система автоматического поддержания температуры, используемая на ВАЗ-2110, удобнее в плане управления, поскольку САУО все делает самостоятельно, но менее надежна, чем механический тросовый привод. Причем проблемы доставляют электронные и электрические компоненты печки – контроллер, температурный датчик и микромоторедуктор, центральная заслонка, которой регулируется подача воздуха в салон извне. Проблемы работы отопителя ВАЗ-2110, связанными с заслонкой:

• отсутствие регулировки температуры (из печки идет только горячий или холодный воздух) независимо от положения рукоятки на контроллере;
• недостаточный прогрев воздуха (даже при установке рукоятки на максимальную температуру);
• скрипы, стуки и сторонние шумы после установки температурного режима.

Причиной таких проблем становится центральная заслонка печки ВАЗ — 2110, регулировка которой осуществляется контроллером через редуктор. Конструкция печки включает в себя еще одну заслонку – распределения воздуха по зонам. Управляют ею посредством рукоятки, установленной на центральном дефлекторе подачи воздуха в салон, поэтому у этой детали неисправности встречаются редко.

В зависимости от конструкции печки, заслонка может стать причиной нарушения эффективной работы отопителя, по таким причинам:

• деформация;
• износ уплотнителей;
• выработка или повреждения рычагов и тяг управления;
• перекос.

Чтобы обеспечить герметичность, на заслонках имеются уплотнители, снижающие просачивание воздуха. Изначально использовали поролоновые уплотнители, которые быстро изнашивались и повреждались. Позже поролон заменили на резину, но это только продлило срок службы уплотнителя, со временем и резина стареет, трескается и разрушается.

На печках старого образца тяги и рычаги могут сломаться. На новых отопителях существует другая проблема — износ граней квадратного концевика редуктора, которым он вставляется в паз, проделанный в оси заслонки. В результате концевик обходится в пазу, и заслонка печки заедает, хотя моторедуктор срабатывает. Перекос происходит из-за смещения оси заслонки в посадочных отверстиях корпуса. Из-за этого заслонка перекашивается и при открытии заклинивает.

Ремонт

Если вы задумали капитальный ремонт печки, особенно если у вас еще стоит система устаревшего образца, начинайте с покупки нового радиатора печки (лучше приобрести  медный, он греет значительно лучше), и от этого работа отопителя только улучшится.

А вот устройство печки у ВАЗ инжектор практически не отличается от карбюраторных машин.

Далее следует разбор по таким пунктам:

1. Блок двигателя имеет пробку, с которой сливается тосол в какую либо посуду;
2. Немного вперед отодвигается жабо (операция затяжная), снимаются стеклоочистители и все, что мешает;
3. Снимается корпус отопителя. Следует знать, что корпус разделен на две части. Переднюю снимают вместе с вентилятором;
4. Далее следует корпус салонного фильтра. Его заодно можно и поменять;
5. Снимается другая часть корпуса вентилятора;
6. Ослабляются хомуты, снимаются шланги;
7. Затем с некоторым усилием извлекается радиатор.

Сборка, как говорится – в обратном порядке

Только еще один нюанс: если у вас печка устаревшего образца, то обратите внимание на два пункта:

• Устанавливая пластиковый корпус, следите, чтобы педалька попадала в нужный паз;
• Зная устройство всех узлов, обязательно перепроверьте плотность их прилегания.

Перед заливом тосола не забудьте убедиться, чтоб блок двигателя имеет хорошо закрученную пробку. Обязательно удостоверьтесь, что вся система работает без сбоев и более эффективно, чем до этого.
