Отопитель ваз 2110: тюнинг (фото)

Общие сведения о заслонке отопителя и моторедукторе

Замена моторедуктора в Ваз 2110

Как известно, автомобильный отопитель салона способен заполнять салон не только тёплым, но также и холодным воздухом. Заслонка отопителя регулирует скорость установления заданного температурного режима автомобильного салона.

Перечень основных функций моторедуктора отопительной заслонки:

поддержание оптимального температурного режима;
моторедуктор заслонки отопителя также отвечает и за скорость создания должного температурного режима;
определяет эффективность функционирования непосредственно самого отопителя.

Объективные причины, которые непосредственным образом свидетельствуют о наличии неисправности отопительной заслонки и моторедуктора:

отопитель перестал заполнять салон автомобиля холодным или горячим воздухом;
после 15-20-ти минутного функционирования отопителя, изменения температурного режима не наблюдается;

Замена моторедуктора Ваз 2110

скорость заполнения соответствующим воздухом автомобильного салона слишком низка и практический эффект функционирования отопителя почти незаметен.

Алгоритм проведения самостоятельной замены моторедуктора

первостепенно необходимо подготовить соответствующий инструментарий: отвёртка крестообразной формы длинная и короткая, гаечный ключ «десяточка» рожкового типа;

Замена моторедуктора на Ваз 2110

стеклоочистители(см.Замена стеклоочистителей ваз 2110 собственными силами) заключены в специальный предохранитель — резиновый колпачок (их из него нужно вынуть);
вначале необходимо отвинтить ключом на десять контактную гайку;
жабо заключено в четырёх декоративных заглушках, от которых его необходимо освободить, это откроет прямой доступ к саморезам;

Замена моторедуктора отопителя Ваз 2110

на боковых плоскостях жабо располагаются две гайки, которые необходимо отвинтить;
в отсеке электродвигателя располагается резиновый уплотнитель, его оттуда необходимо вынуть;

Ваз 2110 моторедуктор заслонки

пришло время выполнить демонтаж жабо, для этого вначале нужно выполнить отсоединение трубопровода;
саморезы удерживают термические радиаторы электродвигателя, поэтому их нужно открутить;

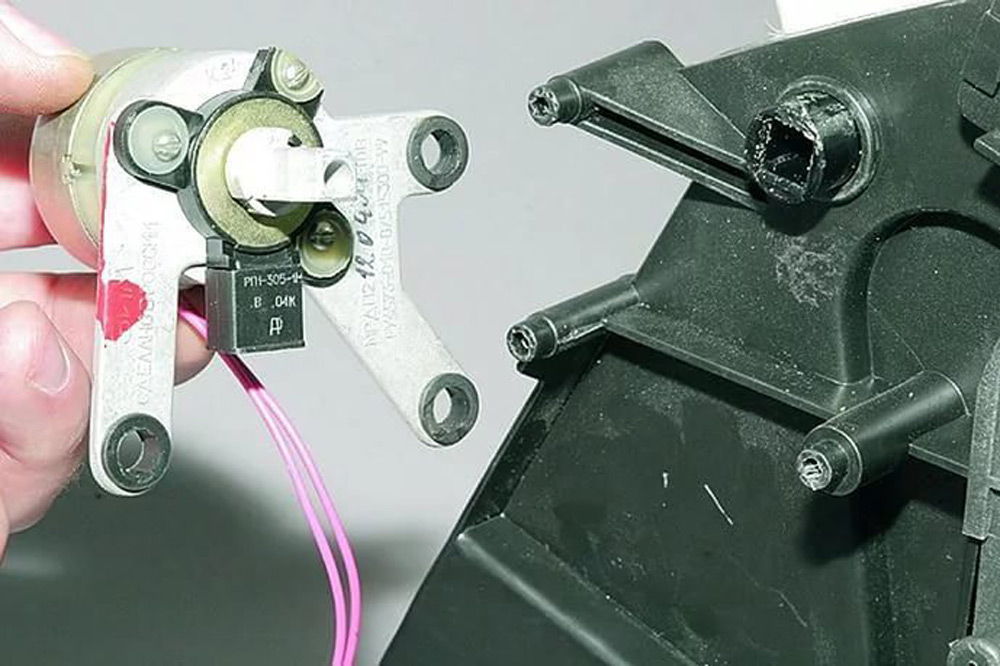

сам же мотор заслонки расположен в левой части отопителя, практически рядом с тормозным вакуумным усилителем;
удерживают мотор заслонки три крепёжных винта;
отвёрткой крестообразной формы необходимо отвинтить два винта, которые расположены на верхней плоскости;

Ваз 2110 моторедуктор нового образца

после чего необходимо снять винт снизу, предварительно его отвинтив отвёрткой, но только крестообразной формы;
теперь представилась полноценная практическая возможность выполнить демонтаж электрического мотора;
вначале необходимо снять колодку, именно наименьшего размера;
вторая колодка, которая имеет больший размер, удерживается проволочным креплением (его необходимо разомкнуть);

Ваз 2110 моторедуктор отопителя

сборка отопительной заслонки выполняется после установки нового моторедуктора, строго в обратной последовательности.

Неэффективное функционирование отопителя далеко не всегда связано непосредственно с моторедуктором отопительной заслонки, и об этом всегда следует помнить. Иногда могут быть вовсе иные причины, в частности:

электродвигатель отопителя не получает должную степень напряжения и вследствие разрыва электроцепи;
автономная система управления имеет программный и функциональный дефект и т.п.

Наиболее объективным практическим показателем неисправности моторедуктора заключается именно в скорости наполнения автомобильного салона воздухом заданной температурой. Если вообще соответствующая вентиляционная регуляция не происходит, то скорее всего, причина заключена именно в проводке отопителя. Для каждого функционального элемента отопителя необходим определённый уровень напряжения. Об этом всегда следует помнить, как только наблюдается сбой в работе моторедуктора или отопителя.

Ваз 2110 снятие моторедуктора

Цена самостоятельной замены моторедуктора отопительной заслонки невелика, в отличие от соответствующей услуги в автосервисе. Главное, выработать точное представление функционирования отопителя в целом и чётко понимать роль в процессе функционирования моторедуктора отопительной заслонки. Представленная выше инструкция специально напечатана здесь для выполнения замены своими руками. Однако, дополнительное изучение фото и видео — материалов является обязательным условием проведения успешной замены

Главное обращать особое внимание на строение основных функциональных элементов отопителя, тогда трудностей в ходе самостоятельной замены не возникнет

Важные практические моменты

Некоторые сложности могут быть связаны с установкой заслонки микроредуктора. Для этой работы необходимо привлечь помощника. Для начала потребуется выполнить подключение контактов на новый мотор. Если заслонка отопителя проворачивается против хода часов, то осуществляется подача холодного воздуха. Значит, необходимо включить зажигание автомобиля и переключить датчик на системе управления отопителем таким образом, чтобы он располагался напротив синей точки. Проверка микромоторедуктора может осуществляться по противоположной схеме, которая предусматривает поворот заслонки по ходу часового механизма и установку датчика возле красной отметки. Микромоторедуктор должен провернуться больше, чем это происходит в обычном режиме. Квадрат можно обработать специальным смазочным веществом, что облегчит установку.

Во время установки мотора необходимо уделить внимание совпадению отверстий для саморезов. Приглашённый помощник должен прокручивать регулятор температуры и надавливать на электромотор

При совпадении квадратов можно говорить об удачной замене редуктора, эксплуатация которого будет осуществляться на высоком уровне.

В некоторых случаях можно наблюдать неполное вхождение квадрата по длине заслонки. Не стоит раньше времени расстраиваться, поскольку даже при вхождении микромоторедуктора всего на треть его функционирование всё равно будет находиться на высоком уровне. Редуктор потребуется ещё несколько раз прокрутить от одной отметки до другой, чтобы отопительная система зафиксировала рабочий диапазон.

Самостоятельный ремонт печки Ваз 2110

Регулировка температуры в салоне транспортного средства производится посредством использования заслонки печки ВАЗ-2110, которая нередко выходит из строя. Рассмотрим подробно, как осуществить ремонт и замену заслонки отопителя ВАЗ-2110 своими руками, а так же других элементов отопительной системы

Регулировка заслонки печки Ваз 2110 – пошаговая инструкция

Для того, чтобы отрегулировать заслонку печки Ваз 2110 – 2112 выполняем следующие действия:
Регулировочный узел управления заслонками старого образца с вертикальным расположением рычажка.
Тяга заслонки «в ноги» — «в грудь».
Место крепления тяги заслонки «в грудь»-«на стекло».
Кончик тяги пришлось откусить бокорезами, т.к. он упирался в корпус при положении рычажка «в ноги».
Так выглядит управление заслонками нового образца с горизонтальным расположением рычажка.
Нерегулируемая тяга.
Направление движения отвертки для отжимания четырех фиксаторов в блоке заслонок нового образца.

Как заменить вентилятор печки Ваз 2110 – пошаговая инструкция

Для того, чтобы заменить моторчик печки Ваз 2110 – 2112 выполните следующее:

Первым делом до моторчика добраться будет нужно, он скрывается под накладкой которая под лобовым стеклом располагается, а внутри этой накладки, моторчик ещё в кожух помещён, поэтому не мало снять декоративных элементов придётся, более подробно как это всё осуществить, описано в статье под названием: «Замена салонного фильтра на ВАЗ 2110» и кстати, накладку которая под лобовым стеклом находится снять не получиться, не сняв щётки, а когда Вы её уже поднимать будете, обратите внимание под ней будет находится тройник (Место где он расположен смотрите на большом фото), отсоедините от него шланг который внизу подсоединяется (см. маленькое фото) и накладка после чего может быть снята с автомобиля.

Идем далее, как только все элементы которые препятствуют доступу к кожуху в котором располагается моторчик будут сняты, разыщите провода идущие от мотора, а если быть точнее то один провод “Плюс” и один провод “Минус”, так вот минус (Указан зелёной стрелкой) закреплён на гайке (Указана синий стрелкой), Вы её отверните, а вот плюс (Указан жёлтой стрелкой) соединяется с другим проводом посредством колодки проводов и разъёма (см

маленькое фото), их между собой разъёдините.

Потом подденьте при помощи плоской отвёртки четыре фиксатора (Они указаны стрелками) которые скрепляют между собой два кожуха, на одном из которых моторчик печки закреплён, все фиксаторы которые будут поломаны во время их снятия, обязательно поменяйте на новые, при обратной сборки, рекомендуется все фиксаторы до одного устанавливать на свои места, чтобы исключить перемещение корпусов между собой.

И в завершение, выкрутите все винты которые кожухи между собой скрепляют, данных винтов всего примерно 8 или 10 (Можем ошибаться), когда они все будут выкручены, корпуса можно будет разъединить (см. маленькое фото), но только запоминайте куда какие винты закручиваются, потому что они имеют разную длину и длинные Вы не сможете завернуть туда где короткие должны располагаться и наоборот.

Замена предохранителя печки Ваз 2110 (инструкция)

Для того, чтобы заменить предохранитель печки Ваз 2110 выполните следующие действия:

Выключаем зажигание и извлекаем предохранитель F18. Для этого на монтажном блоке конструкторы предусмотрели место для специальных щипцов, которыми удобно вынимать крепко сидящие предохранители.
Оцениваем состояние легкоплавкой нити. Удобнее всего работать с предохранителями в прозрачном корпусе. Если есть сомнения – проверяем целостность плавкой вставки. Для этого проверяем на короткое замыкание предохранитель контролькой или мультиметром.
Если предохранитель перегорел, заменяем его.

Замена моторедуктора отопителя

Для выполнения этой процедуры будут необходимы гаечные ключи и фигурная отвёртка. Установка новой детали не представляет большой сложности, так что с ней вполне справится начинающий автолюбитель в условиях личного гаражного бокса.

снимаем стеклоочистители, откручиваем контргайку и освобождаем жабо;
теперь у нас в свободном доступе саморезы;
на этом этапе нужно извлечь резиновый уплотнитель из отсека электродвигателя. Для этого нужно с обеих сторон жабо открутить гайки;
трубопровод заслонки необходимо отсоединить, чтобы он не мешал;
выкручиваем винты, удерживающие терморадиаторы редуктора;
возле вакуумного усилителя тормозов в левой нише отсека редуктора расположен моторчик, который необходимо снять, выкрутив снизу крепящий его винт;
собирается заслонка в обратной последовательности сразу после установки моторедуктора отопителя.

Тестирование функциональности установленного элемента осуществляется путём замеров сопротивления на контактах Х1.1 и Х1.4 при отключенном контроллере и установленном в позицию синей отметки левом регуляторе. В случае, если сопротивление отсутствует либо во время проверки остаётся постоянным, это говорит о неисправном датчике положения вала. К сожалению, отдельно он не продаётся, поэтому придётся менять моторедуктор.

Как известно, система отопления в любом автомобиле играет огромную роль. Модель отечественного автопроизводства ВАЗ 2110 исключением не является. При выходе из строя хотя бы одного элемента, функциональность всей системы может быть нарушена.

Сегодня мы поговорим про моторедуктор печки. Он отвечает за закрытие и открытие заслонки вашего отопителя в машине. Открытие и закрытие определяется по сигналам от системы управления отопителям. Так воздух внутри салона может охлаждаться или нагреваться по мере необходимости.

У моторедукторов для ВАЗ 2110 есть одна важная особенность. В зависимости от года выпуска, конфигурация этого элемента существенно отличается

Потому важно заранее определить, какой именно моторедуктор стоит на вашем авто, прежде чем совершать покупку и замену

Слабая подача тёплого воздуха, модернизация печки

Печка может дико раскалять поступающий на неё воздух, но до салона может доходить едва ощутимое тёплое дыхание отопителя. Все дело в негерметичности соединений воздуховодов, а их, к сожалению, достаточно много. Во-первых, рекомендуют загерметизировать первичные воздуховоды, между ними и самой печкой зачастую фиксируется утечка прогретого воздуха, он попросту греет моторный щиток.

Модернизация печки для ног водителя, об этом напишем отдельную статью. На фото наша редакционная машина.

Нужно проверять и герметизировать каждое место стыка пластиковых воздуховодов и их стыки с дефлекторами обдува салона и стекла. Особо разочаровавшиеся в заводской печке личности полностью выбрасывают стоковые воздуховоды и меняют их на гофрированные рукава, которых полно в строительных магазинах. Стыки при этом герметизируют монтажной пеной или моделином.

Конечно, работы море, но потраченное время стоит того — после модернизации абсолютно весь тёплый воздух будет поступать только по назначению.

Как устранить протечку в радиаторе отопителя

Еще одна проблема, из-за которой печка «гонит» в салон не горячий, а теплый воздух – это протечка радиатора. Для ее выявления потребуется разбирать практически всю систему, снимать отопитель и сам радиатор, чтобы убедиться в отсутствии его повреждений. Если они будут найдены, необходимо:

запаять радиатор в местах повреждения. Данная процедура дает возможность сэкономить средства и избежать покупки новой детали, однако мы рекомендуем применять ее лишь в крайних случаях и при незначительных поломках. Иначе буквально через несколько недель вы снова столкнетесь с необходимостью в ремонте;
замена радиатора.

Замена моторедуктора печки на ВАЗ 2110: правила установки

Диагностика, ремонт и замена

Проверить моторедуктор можно сразу после демонтажа. Нужно подать напряжение 12 вольт на контакты питающего разъема. Проще всего это напряжение взять с аккумулятора. Накидываем два провода на АКБ и подсоединяем к контактам разъема. Вал моторедуктора должен начать поворачиваться. При изменении полярности движения вала должно реверсироваться.

Если этого не происходит, разбираем моторедуктор. Если же сервопривод срабатывает, то проблема в блоке управления или проводке.

Самостоятельно можно разобрать только микромоторедуктор нового образца. Пластиковый корпус держится на фиксаторах и без проблем разделяется на две половины при небольшом усилии.

После разборки пробуем вращать червяк вала электродвигателя пальцами. Если он вращается легко, значит, механическая часть исправна. Осмотрите зубья шестеренок. Углубления в верхней крышке под валы шестерен должны быть целыми, без сколов и эллипсоидной выработки.

Пробуем подать напряжение на моторчик напрямую, мимо фишки. В некоторых случаях обрыв наблюдается именно на этом участке. Если и после подачи напряжения напрямую ничего не происходит – ремонт моторедуктора печки ВАЗ-2110 на этом можно прекращать. Неисправен мотор. Потребуется установка нового моторчика или полная замена моторедуктора, что обычно и делается из-за отсутствия в продаже подходящих электродвигателей.

Видео: Не греет печка на ВАЗ 2110? Замена моторедуктора заслонки отопителя

Замена моторедуктора печки ваз 2110 нового образца, как и старого, проводится в обратной демонтажу последовательности.

Единственная рекомендация на этапе установки – проверить работоспособность новой детали. Известны случаи, когда даже новые запчасти имели дефекты. А если приобрели б/у сервопривод, проверка нужна обязательно.

Схема проверки та же, что и на этапе диагностики: просто подаем напряжение на обмотки моторедуктора и меняем полярность. Моторчик крутится, шток поворачивается – устанавливаем моторедуктор на свое место.

Основной неисправностью, которая полностью парализует работу отопителя в автомобилях ВАЗ-2112, является выход из строя моторедуктора печки. Назначение этого элемента в системе заключается в управлении заслонкой отопителя, то есть моторедуктор (МР) отвечает за её открытие и закрытие. Движение заслонки можно отследить при помощи соответствующих сигналов от управляющего модуля печки машины. Стоит заметить, что в ВАЗ-2112 температура в салоне может поддерживаться в автоматическом режиме, то есть воздух при необходимости либо нагревается, либо охлаждается.

В случае выхода из строя моторедуктора отопителя, перед его покупкой и заменой необходимо обратить внимание на один важный момент: существует два типа моторедукторов (старого образца, и нового), которые кардинально отличаются своей конструкцией

Ввиду этого, очень важно знать, какой именно тип элемента установлен на автомобиле, дабы не тратить впустую своё время и не делать напрасных покупок

Последовательность действий при установке микромоторедуктора отопителя ВАЗ-2112

Заменить неисправный элемент вполне по силам каждому автовладельцу. Последовательность всех этапов работы довольно проста, нужные инструменты для этого входят в стандартный набор техаптечки машины, поэтому необходимость обращения в сервисную мастерскую полностью отсутствует. Итак, приступим:

демонтируем жабо;
чтобы подобраться к микромоторедуктору, необходимо снять блок педалей и вакуумный усилитель тормозов;
удаляем неисправный микромоторедуктор и его пластиковый блок;
исправный элемент устанавливается в гнездо сектора заслонки.

Вот и всё. Как видно в замене микромоторедуктора нет ничего сложного, но все же аккуратное выполнение всех этапов работы отнюдь не будет лишним. Сложнее дела обстоят с установкой и регулировкой заслонки микромоторедуктора. Здесь одному уже не управиться, потребуется помощь друга. Последовательность действий следующая:

На электродвигатель нового микромоторедуктора необходимо подать напряжение, то есть подсоединить контактную пару.
Обеспечить подачу холодного воздуха. Для этого заслонку отопителя необходимо провернуть с права на лево.
После включения зажигания датчик блока управления отопителем следует провернуть, чтобы он стал напротив синей риски регулятора.
Можно поступить иначе: установить в конечное положение заслонку печки, повернув её по часовой стрелке, а микромоторедуктор развернуть так, чтобы датчик находился напротив красной отметки.
Поскольку микромоторедуктор постоянно проворачивается, целесообразнее смазать квадрат. Это поможет правильно установить элемент и предотвратит его случайное повреждение.
Необходимо установить электродвигатель так, чтобы полностью совпали крепёжные отверстия.
На этом этапе потребуется помощь друга, которому необходимо будет аккуратно проталкивать электродвигатель внутрь, одновременно с этим прокручивая регулятор температуры.
Установка микромоторедуктора считается правильной только при совпадении квадратов. В таком случае в салон автомобиля поступает тёплый воздух, прогрев которого регулируется водителем.
Если квадрат элемента полностью не входит в квадрат заслонки, переживать не стоит. Вполне нормально, когда помещается лишь третья часть моторедуктора. На работе отопителя это никак не отразится.
Осталось зафиксировать корпус при помощи саморезов и несколько раз провернуть вал микромоторедуктора от красной риски к синей, и наоборот. Это необходимо для того, чтобы зафиксировать рабочий диапазон установленного элемента. В дальнейшем на работу устройства не должно быть никаких нареканий.

Если все этапы выполнены правильно, при вращении регулятора микромоторедуктора, заслонки отопителя не будут занимать необходимое положение. Их регулировка проходит в автоматическом режиме при включении устройства в положение «А». Погрешность такой регулировки составляет примерно 2 градуса.

Как доработать и модернизировать печку своими руками?

Существует множество вариантов тюнинга и улучшения работы отопительного узла, которые можно выполнить своими руками. Для реализации каждой задачи придется полностью или частично разбирать отопительный узел.

Перед переделкой отопительного узла ВАЗ 2110 необходимо максимально уплотнитель основной воздуховод.

Улучшение боковой вентиляции

Дорабатывать боковую вентиляцию можно двумя способами:

выполнить укладку гофры, которая будет направлена на обдув стекол боковых окон;
доработка печки ВАЗ 2110 может заключаться в заклейке всех щелей, которые приводят к потере воздушного потока.

Первый вариант более эффективен для обдува ног пассажиров, сидящих спереди и сзади. Фактически практика показывает, что для обдува стекол на окнах этот метод эффекта не дает. Поэтому для решения проблемы выполняется заклейка всех щелей, имеющихся в панели.

Выполнение задачи осуществляется с применением силиконового герметика либо специального средства антискрип. Производится уплотнение всех щелей, расположенных по периметру на верхних и нижних составляющих панели центральной консоли. Силиконом обрабатываются все отверстия, расположенные вокруг крепежей.

Модернизация заслонки

В автомобилях, выпущенных после 2003 года, настройка заслонки на обдув ног результатов не дает, поскольку отопитель дует во все стороны. В старых версиях авто заслонка работает более качественно.

Процедура модернизации выполняется так:

Используя пилку по металлу, следует выпилить торцевые части у заслонки. Демонтировать при этом элементы отопительной системы не нужно. Место, которое надо выпилить, на фотографии ниже отмечено красным.
Заслонку, предназначенную для обдува ветрового стекла, трогать не нужно. Если потребитель спилит торцевые части на ней, то будет хуже обдув по краям ветрового стекла.
Чтобы увеличить забор воздуха, выпиливается кусок на ветровое стекло со стороны водителя. Эта часть отмечена на приведенном фото зеленым.
Выпиливать придется долго, это надо сделать аккуратно. На выполнение задачи может потребоваться несколько часов.
Затем понадобится кусок мягкого алюминия. Как вариант, можно использовать железо от банки с кофе, как показано на фото. Железо вырезается обычным ножом и фиксируется на элементах печки.

Улучшение эффективности обдува ног

Для выполнения задачи потребуется:

новые пыльники, тип деталей значения не имеет;
решетка, можно использовать от старых динамиков, из нее надо вырезать круг, при отсутствии решетки допускается применение резиновых накладок для автомобиля Фиат Пунто;
кусок резинки, можно приобрести на автомобильном рынке.

Процедура выполнения модернизации:

Используя резинку, выполняется фиксация вырезанного круга из решетки к пыльнику. Для крепления элементов можно использовать супер клей.
На другой стороне выполняется фиксация стяжкой. При ее отсутствии допускается применение пластмассовых зажимов.
Для модернизации системы обдува водительских ног надо обеспечить воздушный поток на педали. Для этого с нижней стороны педали прорезается угол на пластмассовой стенке облицовки.
В него производится монтаж сантехнической трубки. Данный вариант самый простой в плане реализации и довольно эффективный.
Чтобы сделать систему прогрева ног пассажиров, сидящих сзади, из пепельницы необходимо вывести гофру. Использовать пластмассовые накладки, расположенные под сиденьями, не рекомендуется. Для реализации этого варианта потребуется установка двух гофр вместо одной, причем нужно применять элементы, имеющие меньший диаметр. Если использовать этот способ, то пластмассовые направляющие под креслами надо немного приподнять, это позволит избежать направления воздушного потока на коврики.
После завершения работ надо проверить качество. Для этого включается печка, а к месту обдува подносится зажигалка с огнем либо спичка.
