Самостоятельная замена радиатора отопителя в daewoo nexia

Принцип работы системы отопления «Дэу Нексии»

Система обогрева в автомобиле устроена следующим образом. Двигатель машины в процессе работы нагревается. Для его охлаждения используется антифриз, заливаемый в охлаждающую рубашку мотора. Эта жидкость нагревается вместе с мотором, а нагревшись, уходит в главный радиатор автомобиля. Оттуда по системе патрубков горячий антифриз поступает в малый радиатор печки, обдуваемый небольшим вентилятором. Тепло оттуда через специальные воздуховоды поступает в салон и обогревает его. В задних дверях автомобиля находятся вытяжные отверстия, необходимые для вентиляции салона. Через них избыточное тепло уходит наружу.

Схема основных элементов системы отопления на «Дэу Нексии»

Здесь же следует отметить одну особенность отопительной системы «Дэу Нексии»: она может работать независимо от кондиционера. Такие конструктивные решения на легковых автомобилях встречаются довольно редко. Отопитель «Дэу Нексии» не только обогревает салон, но и предотвращает обмерзание стёкол, причём работать он может вместе с кондиционером. Эта особенность пригодится, если водитель пожелает снизить температуру воздуха в салоне на несколько градусов без выключения печки.

Особенности управления печкой Daewoo Nexia

Отопительная система на рассматриваемом автомобиле функционирует отдельно, без привязки к кондиционеру. Печка согревает и вентилирует салон, предотвращая запотевания лобового и боковых окон.

Иногда водители включают кондиционер при включенной печке. Это позволяет быстро освежить воздух в салоне автомобиле и продолжить греть стекла от запотевания. Особенностью управления климат системой на Daewoo Nexia является тот факт, что охлаждение и обогрев находятся в одном модуле. Поэтому водителю достаточно воспользоваться регуляторами, которые находятся на панели приборов, чтобы контролировать температуру внутри машины.

Управление печкой Дэу Нексия осуществляется с помощью следующих элементов, которые можно найти на панели приборов:

• переключатель скорости вращения вентилятора. Регулировка происходит в сторону уменьшения или увеличения этого показателя. Причем настройка не гибкая и ограничена четырьмя позициями;
• включение режима рециркуляции потоков воздуха;
• регулировка температуры с помощью поворотов заслонки;
• включение системы кондиционирования;
• регулятор направления воздушных поток внутри салона, например «Ноги-Лицо».

При этом на режимы печки Дэу Нексия не влияет положение регулятора температуры поступающего воздуха. Четыре скорости работы вентилятора изменяются с помощью разности в подачи напряжения на моторчик. При этом заслонка меняет свое положение с помощью привода, а терморегулятор связывается тросиком с исполнительным элементом.

Двигатель отопителя

Электродвигатель отопителя установлен за печным радиатором. Этот компактный моторчик вращает пластиковую крыльчатку, создавая непрерывный поток воздуха, проходящий через радиаторные трубки. Корпус двигателя — металлический, внутри расположен ротор с медной обмоткой и центральным валом на шарикоподшипниках.

Корпус электродвигателя печки на «Нексии» выполнен из инструментальной стали

К ротору плотно прилегают металлографитные щётки, снимающие электрический заряд. Номер двигателя по каталогу — 6841SB566905. Он совместим с другими автомобилями «Дэу» (например, с «Дэу Эсперо»). Стоимость — от 5000 рублей.

Вакуумный переключатель отопителя

Вакуумный переключатель печки на автомобиле «Дэу Нексия» расположен за бардачком. Именно это устройство отвечает за открытие и закрытие внешней воздухозаборной заслонки и заслонок рециркуляции тёплого воздуха в салоне.

Заслонки на «Дэу Нексии» открываются с помощью вакуумного переключателя

Управляется с помощью кнопок, расположенных на контрольном блоке отопителя. Номер устройства по каталогу — ER200347893. Стоимость вакуумного переключателя в фирменных магазинах «Дэу» — от 600 рублей.

Расположение предохранителя отопителя

Предохранительный блок «Дэу Нексии» находится под приборной панелью, над педалями газа и сцепления.

Печной предохранитель «Нексии» находится в правом нижнем углу блока: он зелёного цвета

Он закрыт пластиковой крышкой, на которой имеется наклейка со схемой расположения всех предохранителей и реле.

Предохранительный блок «Нексии» расположен над педалями и закрыт пластиковой крышкой

Предохранитель, отвечающий за отопитель, находится в правом нижнем углу блока и обозначается как F19.

Предохранитель, отвечающий за печку «Дэу Нексии», обозначен маркировкой F19

В том же блоке имеется реле печного вентилятора, используемое в ситуациях, когда моторчик печки работает на низких оборотах.

Как установить дополнительную печку Dewoo Nexia

Наша страна всегда славилась суровыми зимами. В связи с этим многим владельцам Дэу Нексий приходится испытывать постоянный дискомфорт во время передвижения на автомобиле в холодную пору года, поскольку отопитель салона попросту не справляется со своей работой и не может обеспечить комфортную температуру. По этой причине большинство автомобилистов прибегают к различным техническим уловкам, и модернизируют печку. Наиболее приемлемым вариантом тюнинга отопительной системы салона является дополнительная помпа на печку Нексия, поскольку предусмотренный конструкцией насос не может полноценно выполнять свои функции, обеспечивая неудовлетворительную циркуляцию тосола, ввиду увеличенной длины патрубков.

Элементы и их роль

Стоит рассмотреть более детально все элементы, а также указать неисправности и методы устранения, которые могут возникнуть. Многие владельцы силового агрегата знакомы с элементами охлаждающей системы движка. Но, автомобилисты-новички не знают — из чего состоит этот узел и какое предназначение элементов, за что часто бывают, наказаны судьбой.

Термостат

Термостат — элемент системы охлаждения автомобиля, который отыгрывает роль клапана, который перенаправляет поток ОЖ, с малого на большой. Рабочая температура силового агрегата Дэу Нексия составляет 87 — 103 градуса Цельсия. При прогреве автомобиля термостат находится в закрытом состоянии, что позволяет более быстро и эффективнее провести нагрев движка. После достижения температуры жидкости в 60-70 градусов, термостат открывается, и охлаждающая жидкость начинает циркулировать по большому кругу, проходя через радиатор.

Термостат, по праву может считаться наиболее ломающейся частью системы охлаждения автомобиля. Зачастую это связано с тем, что узел заклинивает, и мотор или перегревается, или не греется. Наиболее простое решение проблемы — заменить испорченную деталь.

Водяной насос

Водяной насос или помпа обеспечивает циркуляцию охлаждающей жидкости по системе. Располагается деталь в блоке цилиндров и приводится в движение при помощи приводного ремня от коленчатого вала. Деталь имеет ресурс в 100 000 км пробега, но в связи с некачественными запасными частями может выходить со строя значительно раньше.

Водяной насос центробежного типа обеспечивает принудительную циркуляцию жидкости в системе охлаждения, установлен в передней части блока цилиндров и приводится во вращение зубчатым ремнем привода газораспределительного механизма. Ось вращения шкива насоса выполнена эксцентрично оси его корпуса, что позволяет поворотом корпуса вокруг оси регулировать натяжение ремня В насосе установлены закрытые подшипники, не нуждающиеся в пополнении смазки Насос ремонту не подлежит, при отказе (течь жидкости или повреждение подшипников) его заменяют в сборе.

Радиатор и вентилятор

Радиатор и вентилятор системы ОЖ предназначены для обеспечения оптимального охлаждения двигателя. Сам по себе радиатор охлаждается при помощи встречного потока воздуха, но в летний период — этого не хватает, и в работу включается вентилятор.

Электровентилятор приводится в действие при помощи автоматического замыкания цепи с датчиком температуры расположенного на блоке цилиндров. Если двигатель имеет инжектор, то в цепь работы датчик-вентилятор ещё включается и электронный блок управления двигателем. Датчик температуры охлаждающей жидкости становится причиной многих проблем связанным с работоспособностью мотора.

Управляет электровентилятором блок управления двигателем, получающий информацию о температуре охлаждающей жидкости от датчика температуры охлаждающей жидкости, расположенного в водяной рубашке головки блока цилиндров. Когда температура охлаждающей жидкости достигнет 95 °С вентилятор включается с малой скоростью вращения. При температуре жидкости 99 °С блок управления через термореле включает большую скорость вращения вентилятора. При снижении температуры охлаждающей жидкости до 87 °Сэлектровентилятор выключается.

На автомобилях с кондиционером как вариант может быть установлен дополнительный электровентилятор, предназначенный для обдува теплообменника кондиционера В этом случае для включения электровентиляторов блок управления двигателем дополнительно использует информацию от датчиков высокого и низкого давления кондиционера. При включенном кондиционере дополнительный электровентилятор радиатора системы охлаждения включается с малой скоростью до момента достижения жидкостью температуры 99 °С или до момента достижения определенного давления на выходе компрессора кондиционера. После достижения указанных условий блок управления включает большую скорость электровентилятора.

Патрубки и водяная рубашка

Патрубки отыгрывают роль проводящего и соединяющего звена между разными элементами системы ОЖ. Из-за их неисправности может возникнуть утечка охлаждающей жидкости, и мотор попросту начнёт перегреваться.

По водяной рубашке, в силовом агрегате циркулирует охлаждающая жидкость, где она поглощает тепло и выводит его на радиатор. Из-за пробоя этого элемента моет возникнуть гидроудар. Связано это с эксплуатацией силового агрегата на воде, при которой возникает коррозия.

Процесс замены радиатора

Чтобы провести замену радиатора Дэу Нексия необходимо понимать, как движется охлаждающая жидкость по системе, а также обладать техническими познаниями конструкции автомобиля. Итак, сразу же приступим к процессу замены:

1. Дать Дэу Нексия остыть.
2. Снимаем нижнюю защиту ДВС.
3. Снимаем колодку питания на датчик включения вентилятора.

Снять радиатор можно в сборе с вентилятором, или предварительно демонтировав его. Показываем снятие радиатора в сборе с вентилятором. Сливаем охлаждающую жидкость. Снимаем облицовку радиатора.

Отключаем пароотводящие шланги. Снимаем подводящий патрубок радиатора.

Отсоединяем колодку жгута проводов системы управления двигателем от колодки жгута проводов электродвигателя вентилятора. Сдвинув колодку жгута проводов системы управления двигателем, снимаем ее с держателя на нижнем бачке радиатора.

Также само снимаем отводящий патрубок радиатора. Откручиваем кронштейны опор.

Раздвижными пассатижами сжимаем концы хомута крепления отводящего шланга и сдвигаем хомут по шлангу. Снимаем отводящий шланг с патрубка радиатора. Головкой «на 10» отворачиваем два болта нижнего крепления конденсатора кондиционера к радиатору. Головкой «на 10» отворачиваем болт крепления конденсатора кондиционера к радиатору.

Снимаем радиатор с вентиляторами в сборе. Собираем все в обратном порядке.

Головкой «на 10» отворачиваем два болта крепления кронштейнов трубопровода гидроусилителя рулевого управления.

Заливаем охлаждающую жидкость 9,5-10 литров. Герметизируем систему.

Раздвижными пассатижами сжимаем концы хомута крепления подводящего шланга радиатора и сдвигаем хомут по шлангу. Снимаем подводящий шланг с патрубка радиатора. Приподняв конденсатор, выводим его кронштейны из зацепления с кронштейнами на радиаторе. Снимаем пароотводящий шланг с патрубка радиатора. Устанавливаем радиатор системы охлаждения в обратной последовательности. Перед установкой радиатора вставляем подушки в отверстия нижней поперечины рамки радиатора. Если подушки порваны или потеряли упругость — их следует заменить новыми. Заливаем охлаждающую жидкость в систему охлаждения и доводим уровень жидкости в бачке до нормы.

Заводим автомобиль и даем поработать 5 минут. Доливаем жидкость и смотрим наличие подтеков.

Готовимся к замене и подбираем инструмент

На Нексиях N100 и N150 радиаторы отопителя разные по объёму и толщине, но взаимозаменяемые при желании. Размеры такие:

• N100 — 182x141x51 ;
• N150 — 180×138,5×26 .

Радиаторы различаются толщиной и способом закрепления, но каждый можно поставить вместо другого.

Технология замены на обеих версиях идентична, поэтому на этом не станем заострять внимание. Для работы особо сложного инструмента не потребуется — набор отвёрток и головка на 7, желательно с трещоткой, удлинителем и карданом

В первую очередь, определимся с местом проведения работ, удобнее, если будет доступ к машине снизу. Это или подъёмник, или смотровая яма. Для начала снимаем защиту с двигателя и сливаем антифриз в чистую ёмкость. Отключаем минусовую клемму АКБ, поскольку придётся отключать электрические разъемы и приступаем к работе.

Алгоритм снятия радиатора

Теоретически снять радиатор совсем не сложно. Но каждая мелочь способна часами выкручивать руки. К этому надо быть готовым. Берём волю в кулак и начинаем работать:

1. Работу начнём из салона с демонтажа центральной консоли. Снимаем руками декоративную рамку магнитолы, управления печкой и полки.

Начинаем разбирать центральную консоль с декоративных рамок.

Убираем рамку КПП.

Вытаскиваем магнитолу, отсоединяем провода.

Вытаскиваем блок управления печкой.

Снимаем металлический каркас.

Здесь придется помучится и посбивать пальцы – шланги скорее всего прикипели, а к нажимным хомутам не подлезешь пассатижами.

Устанавливаем новый радиатор и собираем обратно центральную консоль.

Дополнительный радиатор печки

Как уже было сказано выше, заводской радиатор «Дэу Нексия» не вполне справляется с возложенными на него обязанностями. Поэтому, чтобы не сидеть в мороз в непрогретой машине, владельцы «Нексии» придумывают самые разные способы устранить этот недостаток авто.

Для чего нужна дополнительная печка

Вторая (или дополнительная) печка — это самый простой способ создать нормальные температурные условия в машине. Есть и другие варианты получения тёплого салона (установка второй помпы или корректировка термостата). Но дополнительная печка легче других устройств справляется с поддержанием тепла в автомобиле, поэтому владельцы «Нексии» обычно прибегают к этому варианту.

Как установить вторую печку в автомобиле

Перед тем как устанавливать дополнительный радиатор отопления, нужно провести работу по сбору необходимых материалов. Так, для монтажа узла обязательно потребуются:

• радиатор от ВАЗ-2106 или ВАЗ-2109;
• два шланга по 1 метру каждый;
• два тройника для соединений;
• шаровый кран;
• два штуцера для крана;
• металлические хомуты;
• изолон (желательно с фольгированной поверхностью);
• уплотнитель для дверей.

Процедура установки — это выполнение следующих работ:

1. Снять защиту двигателя.
2. Под ней располагается кожух отопительной системы — открутить болты, снять кожух.
3. Удалить заслонку рециркуляции.
4. Дополнительный радиатор установить к основному.
5. Весь низ под устройствами проложить изолоном, закрыть также и отверстие для рециркуляции антифриза по системе.
6. Вторая печка должна стоять чуть выше первой, между ними также проложить слой изолона для качества теплопроводности.
7. К печке подключить два шланга, хорошо зафиксировать их хомутами.
8. Эти шланги через тройники подключить к шлангам основного радиатора печки. Место подсоединения роли не играет.
9. После этого печку подключить к свободным разъёмам в блоке управления.
10. Кожух системы прикрутить к кузову.

Видео: как своими руками установить дополнительный радиатор печки

Такая нехитрая процедура способна создать в салоне «Дэу Нексия» действительно комфортные условия даже в морозную погоду.

Провести замену радиатора печки на «Дэу Нексия» можно и самостоятельно. Но потребуется неплохое знание конструкции своего авто и наличие большого количества времени. Установка дополнительного радиатора, а также подготовительный этап опять-таки «съедят» пару-тройку часов на сливание антифриза, разборку передней панели и другие работы. Поэтому если у владельца есть возможность оплатить услуги автомастерской, лучше обратиться за помощью к специалистам.

Печка в Нексии — делаем теплее

Один из серьёзных недостатков в зимнее время это холодная печка в автомобиле. В Нексии печка не плохая, но плохо собрана. Дело в том, что “наша” нексия немного отличается от своей корейской сестрички и от своего брата – Дэу Эсперо. В этой статье расскажу, как сделать печку в нексии теплее.

Многие конструкции позаимствованы именно у них. Печка в Нексии не исключение, но унаследование получилось не полное. Основное отличие печки Дэу Эсперо от Дэу Нексии – это нижняя часть, у нексии не предусмотрен подогрев задних ног пассажиров, а у эсперо подогрев есть.

Чтобы сделать теплее печку на нексии :

1. устранить все зазоры и проклеить печку теплоизоляционным материалами;

2. поставить дополнительную помпу в разрез ;

3. поставить термостат на более позднюю температуру;

4. установить медный змеевик или дополнительный радиатор;

Минусы печки на нексии

Все нижеперечисленные минусы можно и нужно устранить, особенно если Вы планируете ездить на нексии зимой, потому стандартная печка у нексии оставляет желать лучшего.

Нет обдува ног задних пассажиров. На нексии корейского производства в кузове N100 и Дэу Эсперо есть обдув задних ног.

Вентиляция салона выведена в задние двери и из за этого потеют задние стёкла и высокая влажность в задней части автомобиля. На корейской нексии и эсперо опять же другая конструкция, на тех автомобилях вентиляция салона выведена в багажник.

Плохое качество материала печки, что хуже чем у своей корейской сестрички и брата эсперо. Пластик из которого сделан корпус печки в разы хуже и тоньше. Радиатор печки на нексии алюминиевый, а на корейке и эсперо – медный.

Качество сборки на низком уровне, огромные стыки и зазоры. Можно устранить своими руками, всё проклеить, но нужно разбирать половину салона.

Вакуумные переключатели режимов печки. Блок управления печкой работает на вакууме, любой зазор может сломать переключатель. Чтобы найти поломку в блоке печки, нужно посмотреть все трубочки от двигателя до блока, что сильно усложняет ремонт. Новый блок стоит от нескольких тысяч рублей, что очень дорого.

Делаем печку нексии теплее

1.Самый простой способ улучшить печку это проклеить её теплоизоляционными материалами, включая зазоры и стыки. Читайте статью “Проклейка печки нексии“

Если устранить данный недостаток – то уменьшаться теплопотери, а также печка в нексии наконец то будет лучше дуть.

2.Второй верный способ сделать печку чуточку горячее это заменить термостат на двигателе на более позднее открывание, примерно 92 градуса. Купить термостат можно в любом магазине.

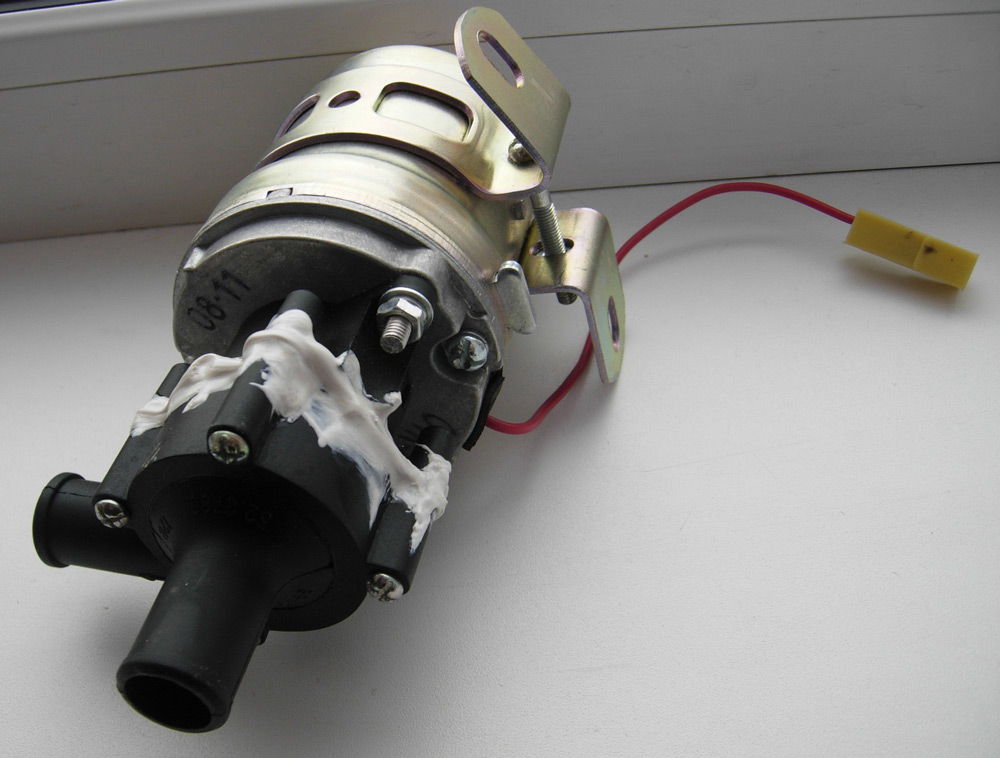

3.Самый эффективный способ улучшить печку – поставить дополнительную помпу. Помпу ставят электрическую, что существенно улучшить теплоотдачу нексиевской печки

Также можно поставить дополнительный радиатор или змеевик, но многие считают это колхозом.

этапы замены переднего и заднего обвесов

Daewoo Nexia относится к категории популярных транспортных средств среднего класса. Сейчас эта марка машины пользуется спросом у автовладельцев России благодаря низкой цене, прекрасным ходовым характеристикам и неплохому качеству сборки.

Во время дорожных происшествий часто страдают передняя и задняя части автомобиля, поэтому перед тем как снять задний бампер Дэу Нексия, надо ознакомиться с порядком проведения работ по демонтажу и установке этого элемента.

Требуемый инструмент

Оба бампера Daewoo Nexia имеют похожую конфигурацию и крепежи. Для демонтажа этих конструкций понадобятся одни и те же инструменты:

• длинная крестовая отвертка;
• гаечные ключи;
• небольшой молоток;
• ключ на 13;
• трещотка с удлинителем;
• раздвижные пассатижи;
• ключи с торцевыми головками;
• плоскогубцы.

Снятие переднего бампера

Передний бампер на этой модели состоит из двух частей радиаторной решетки и самого бампера. На нижней части расположены отверстия для охлаждения радиатора. В них на специальных защелках находится решетка для защиты элемента и посадочные места для противотуманных фар, эти посадочные места закрыты пластиковыми заглушками.

Если повреждения небольшие, то можно выполнить демонтаж самостоятельно. Однако понадобится помощник, который придержит деталь, в то время как автовладелец будет снимать крепления. Нужно выполнять операции аккуратно, стараясь не повредить кузов иномарки.

Если рассматривать снятие деталей на примере модели Нексии n150 или 100, то вся работа будет происходить в следующей последовательности:

1. Снять радиаторную решетку.
2. Возле левого переднего колеса отвинтить несколько болтов, закрепляющих переднюю часть подкрылка.
3. С помощью отвертки утопить фиксатор держателя.
4. Вынуть держатель.
5. Снизу автомобиля головкой на 7 отвернуть 2 болта, крепящие бампер к кронштейнам.
6. Отвести в сторону переднюю часть подкрылка.
7. Аналогичные операции проводим с правой стороны.
8. Открутить болты, которые соединяют накладку с кронштейном кузова с обеих сторон.
9. Открутить гайки, закрепляющие усилитель на кронштейне кузова с левой и правой стороны.
10. Бампер аккуратно снимается.
11. Для снятия энергопоглощающей облицовки отвинтить 6 крепежных болтов.
12. Извлечь держатели для накладки с помощью отвертки.
13. Разъединить накладку с усилителем.

Как поставить передний бампер на свое место

После выполнения ремонта можно поставить запчасть на место. Установка элемента должна выполняться в обратном порядке с помощью крепящих элементов. Если водитель делает это впервые, рекомендуется во время демонтажа записать последовательность снятия деталей. После того как завершена установка облицовки переднего бампера, нужно выровнять все зазоры между кузовными элементами. Для этого пластик прижимается или оттягивается, пока не встанет на место. В последнюю очередь закрепляют подкрылки на колесной арке.

Снятие и установка заднего бампера

Снимать задний бампер на Дэу Нексия своими руками тоже несложно. Операция проводится поэтапно, как и демонтаж передней детали:

1. Открутить 2 гайки задней облицовки багажника.
2. Крестообразной отверткой отворачиваем фиксатор пистона, потянув за лепесток, извлекаем крепления.
3. С каждой стороны головкой на 7 выкрутить крепления подкрылка.
4. Открутить саморезы, закрепляющие подкрылки на кузове. Для этого понадобится удлинитель, потому что крепежи расположены под колесом.
5. Вынуть подкрылки из арок.
6. Трещоткой удалить саморезы, закрепляющие бампер на задних крыльях.
7. Открутить гайки, удерживающие запчасть с внутренней стороны багажника.
8. Отключить клеммы питания для подсветки номера.
9. Крестовой отверткой открутить последние 3 самореза, на которых крепится бампер в задней панели корпуса у самой кромки багажника.
10. С наружной стороны потянуть бампер на себя и снять его.

Во время установки нужно придерживаться обратной последовательности, обеспечив равномерные зазоры. Рекомендуется заранее приготовить все гайки и саморезы, необходимые для закрепления детали на кузове Daewoo Nexia 2008. Сначала нужно подвести электрику к лампам для освещения номера, закрепить бампер с помощью четырех саморезов.

infokuzov.ru

Причины попадания в охладительную систему воздуха

Снятие радиатора охлаждения на нива шевроле для замены своими руками: вариант с кондиционером и без него

Как сделать ремонт печки своими руками на Дэу Нексия? Для того чтобы понять, по каким причинам в печку может попасть воздух, следует произвести несколько последовательных действий.

1. Надо аккуратным образом снять крышку, которая устанавливается на расширительном бачке охладительной системы.
2. Теперь следует слегка поддать газа на автомобиле.
3. В такой ситуации с патрубка обратного типа дроссельной заслонки начинает поступать в бачок антифриз. Специалисты ещё называют это эффектом водопада. При этом жидкость попадает в бачок с большой высоты, и когда она соприкасается с поверхностью самого антифриза, то образуются воздушные пузырьки. Далее они оказываются в охладительной системе, что и приводит к завоздушиванию.
