Холодно в шевроле круз: почему печка дует холодным воздухом, назначение печной заслонки и ее диагностика, причины неисправности и способы ремонта

Ремонт печки “Шевроле-Круз” — назначение элемента и подготовка

Узел состоит из специального отверстия с воздуховодом, тяги и моторчика.

Заслонка предусмотрена для регулировки тепла и располагается с водительской стороны за “приборкой”. Конструкция из 2 частей с перегородкой между ними. Система активируется специально тягой. Она подключена к моторчику, управляемому ЭБУ климатического контроля.

Мы уже говорили, что до начала работ лучше как следует подготовиться. Мы кратко описали устройство заслонки. При необходимости разобраться детальнее, найдите в сети подробную информацию по этому вопросу. Для работы вам понадобятся:

• отверки (крестовая и прямошлицевая);
• проволока из стали (длина — 20 мм и сечение — 4 мм);
• нож;
• клей “Момент”;
• дрель (со сверлом на 5 мм).

Почему не греет печка Шевроле Круз, Орландо?

Наступают холода, а с ними и появляется непреодолимое желание поставить регулятор температуры в самое жаркое положение. Несомненно кататься в тепленьком автомобиле когда на улице мороз хочется каждому. И нам с вами друзья повезло, сам по себе Круз очень тёплый автомобиль. При правильной работе печки и хорошей герметичности системы отопления салона никаких доработок в виде дополнительной помпе, второй печке и прочей фигни не требуется. Штатная печка Круза, даже если он в кузове универсал, отлично справляется с холодами. В прогретом салоне можно спокойно снять куртку даже если на улице -30.Но есть одно большое НО. Не у каждого владельца Шевроле Круз и Шевроле Орландо это получается…Все дело в том, что материалы, которые использовались в изготовлении заслонок печки и самого корпуса, совсем не предназначены для той температуры воздуха, в которой им приходиться работать. С определенным пробегом, как правило когда он приближается к 100 000 км и ломается заслонка печки. В первую очередь у заслонки отваливаются ушки крепления. Вам повезло если отломалось одно ушко из двух. Тогда можно временно починить заслонку, вырезав отверстие в отопителе и закрепив это самое ушко на место подручными средствами. Заводских заглушек в корпусе печки нет.

В таком случае я обычно закрепляю одно изготовленное крепление из алюминиевой пластины, полностью повторяющее изгиб заслонки. Хватает на определённый промежуток времени (такая процедура делается если у клиента нет желания на непредвиденные расходы). Как правило если развалилась заслонка с одной стороны, то на очереди другая (с другой стороны), которая тоже не заставит себя долго ждать… Если будете пробовать восстановить заслонки таким образом, то будьте аккуратны, при попытке засверлить заслонку она моментально крошиться и ломается. Если заслонка сломается под корень или обломается вторая — снимайте торпедо.

Бывают и случаи похуже, когда обламывается сразу два ушка, либо ломается дальняя тяга. Такую заслонку через самодельное отверстие в корпусе печки не отремонтировать. Тут без вариантов — снятие торпедо и ремонт заслонок. В таком случае лучше сразу отремонтировать две заслонки (всего 4 ушка), дабы не снимать торпедо через год.

Дальше — страшнее. Если вам удалось чудным образом отремонтировать все заслонки, то при пробеге больше 150 000 км начинают рассыпаться резиновые уплотнения заслонок (они превращаются в ооочень липкий пластилин) и сам корпус печки (становиться ооочень хрупким)… В месте посадки заслонок он просто крошиться и ломается. А как вы думаете куда попадают кусочки этого самого пластика? правильно — на радиатор печки. В салоне появляется неприятный запах жженой пластмассы и при всем при этом печка уже будет не такой герметичной.А что самое интересное, даже если корпус печки цел, то заслонки отдельно купить не получиться — они продаются только в сборе с отопителем салона.

Обычно при снятии торпедо автомобиль полностью пылесосим и чистим. Продуваются все воздуховоды в торпеде. Так же проводим хомчистку радиатора кондиционера, в котором как вы знаете скапливается много бактерий. Всё это входит в услугу по ремонту отопителя салона.

Замена радиатора печки chevrolet lanos, cruze и lacetti: плохо греет отопитель, поломка корпуса

Здравствуйте, гость

( Вход | Регистрация )

Ветеран форума Группа: Администратор Сообщений: 9 964 Регистрация: 20.11.2008 Заходил: 26.12.2019 Из: Санкт-Петербург Авто: Chevrolet LANOS Комплектация: S 2007 Из: їХв Вставить ник Цитата

В связи со скорым началом зимы и соответственно холодов решил написать небольшой ФАК (по материалам одноименной ветки форума) по печке. Так как тема по печке огромная (на момент написания 2 190 ответов), надеюсь выдержки из темы в виде ФАК’а будут полезны. Во первых конструкция печки Плохая работа печки может быть обусловлена в основном следующими причинами. 1. Низкая температура ОЖ. 2. Завоздушивание радиатора печки. 3. Недостаточный ток ОЖ через радиатор печки. 4. Сломалось крепление радиатора печки. 5. Недостаточное перекрытие заслонкой потока холодного воздуха. 6. Как снять радиатор печки не снимая торпедо.

1. Низкая температура ОЖ.

Низкая температура ОЖ возможна из за неисправности термостата. Температура срабатывания термостата 87ºC Несколько способов проверки термостата:

1. (самый не точный) На прогретом двигателе при движении и стоянке стрелка указателя температуры не доходит до горизонтального деления 2-4мм.
2. (средней точности) Запустить полностью остывший двигатель, после 5-10 минут прогрева пробовать температуру патрубка, идущего от термостата к радиатору. Если патрубок остается холодным до 70-80 градусов (до поднятия стрелки на приборке почти ко 2-му делению с низу), то всё нормально. Если термостат не исправен, и пропускает поток ОЖ, патрубок начнет теплеть сразу после запуска! (либо наоборот, оставаться холодным при кипящей ОЖ в блоке).
3. (самый точный) Демонтированный термостат опускается на проволоке в кастрюлю с водой и термометром. При нагреве наблюдать за клапаном, при какой температуре начнется открытие. Как правило на всех не «левых» термостатах выбита температура начала и полного открытия (например = 82-94.,т.е. 82-начало открытия, а 94-полное открытие клапана).

2. Завоздушивание радиатора печки.

При этом температура входного и выходного шлангов сильно отличается (нет тока ОЖ) Избавиться от воздушной пробки в радиаторе печки можно следующим образом. Загнать автомобиль передом на эстакаду/горку с углом 20-30º, открыть крышку расширительного бачка и погазовать.Аналогично необходимо поступить если при замене чего-либо сливалась ОЖ и вновь заливалась или «осушался» расширительный бачек.3. Недостаточный ток ОЖ через радиатор печки.

При этом температура входного и выходного шлангов сильно отличается (нет тока ОЖ) Недостаточный ток ОЖ в радиаторе печки возможен из за закупорки каналов. Для сравнения новый радиатор и снятый При данной неисправности следует либо заменить радиатор печки, либо попытаться его промыть. Промыть радиатор можно либо с помощью специальных промывок, либо например с помощью лимонной кислоты (100гр/л). По поводу концентрации (многие говорят много) информация взята у Kolbenschmidt Pierburg AG Варианты промывки только радиатора печки: 1. Снять патрубки печки и подключив помпу погонять подогретый промывочный раствор по кругу используя ведро в качестве емкости. 2. Надо 2 двухлитровые пластиковые бутылки. Подогретую промывку, заливаем в одну бутылку до верху, вторую до половины, соединяем один шланг печки с одной бутылкой, второй со второй. Обе бутылки сверху двигателя под капотом, выгоняем воздух из печки нажатием на полную бутылку, обе бутылки шлангами вниз и гоняем туда-сюда промывку.

Заслонка на Шевроле Круз: ремонт своими руками

В нашем холодном климате исправный автомобильный отопитель является залогом комфортной эксплуатации транспортного средства. Это относится ко всем машинам, и «Шевроле Круз» исключением не является.

Проблема в том, что система отопления на этом автомобиле явно не рассчитана на суровый отечественный климат и часто выходит из строя. К счастью, отремонтировать отопитель на «Шевроле Круз» можно самостоятельно.

Попробуем разобраться, как это делается.

Устройство системы отопления «Шевроле Круз»

Отопительная система на «Шевроле Круз» устроена так же, как и на многих других легковых автомобилях. Ничего принципиально нового инженеры компании в эту систему не привнесли.

Антифриз, охлаждающий двигатель, разогревается и поступает в главный радиатор. Оттуда через систему патрубков жидкость идёт в печной радиатор, обдуваемый небольшим вентилятором.

Отопительная система «Шевроле Круз» практически не отличается от систем на других легковых автомобилях

Назначение печной заслонки

Печная заслонка на «Шевроле Круз» предназначена для регулирования потоков тёплого воздуха, поступающего в салон от отопительного радиатора. Она находится справа от водителя, под приборной панелью. В движение это устройство приводится специальной тягой, подключённой к небольшому сервомотору, который управляется с помощью блока климат-контроля.

Заслонка на отопителе «Шевроле Круз» состоит из двух половинок, разделённых перегородкой

Следует отметить, что подавляющее большинство поломок на «Шевроле Круз» связано с тягой печной заслонки. Дело в том, что проушина на этой тяге выполнена из дешёвого и очень хрупкого пластика, который на тридцатиградусном морозе легко ломается. В результате возникает несколько неисправностей, перечисленных ниже.

Печка дует только холодным воздухом

Воздуховод на современных автомобилях «Шевроле Круз» после рестайлинга разделён на две секции — левую и правую. Следовательно, для каждой секции имеется своя отопительная заслонка. Управляющих тяг, прикреплённых к этим заслонкам, тоже две. Одна со стороны водителя, вторая — со стороны пассажира.

Если отопитель на «Шевроле Круз» дует только холодным воздухом, значит, тяги на обеих заслонках сломались, они опустились в крайнее нижнее положение, где и остались. По этой причине холодный воздух начинает дуть на ноги как водителю, так и пассажиру, а незначительная часть горячего воздуха идёт на лобовое стекло.

Печка дует холодным и горячим воздухом

Ситуация, когда отопитель «Шевроле Круз» начинает дуть на водителя холодным воздухом, а на пассажира — горячим (или наоборот), наблюдается тогда, если тяга ломается только на одной из отопительных заслонок, в то время как вторая нормально управляется своим сервоприводом. Проблема решается разборкой системы отопления и починкой сломанной тяги.

Течь патрубков на печном радиаторе «Шевроле Круз»

Ещё одной распространённой неисправностью является подтекание патрубков на печном радиаторе «Шевроле Круз». Происходит это из-за того, что качество уплотнительных колец на этих патрубках оставляет желать лучшего. А в условиях сурового отечественного климата эти кольца приходят в негодность буквально за три года. После этого из-под крепёжных хомутов начинает течь охлаждающая жидкость.

Патрубок «Шевроле Круз» потёк из-за изношенного уплотнительного кольца

Для того чтобы увидеть потёки, достаточно просто заглянуть под капот автомобиля. Проблема решается полной заменой уплотнительных колец на всех печных патрубках. Необходимы резиновые кольца, наружный диаметр которых составляет 30 мм, а внутренний — 25 мм. Как правило, такие кольца продаются в наборах. Стоимость одного набора может варьироваться от 300 до 700 рублей.

Неисправности отопителя

С водительской же стороны поступает непрогретый воздух. Избежать этой неприятности легко. Достаточно перед включением или выключением обогрева снизить интенсивность обдува или отключить его вовсе.

В случае поломки единственным способом восстановить полноценную работоспособность системы отопления является ремонт.

Ремонт привода заслонки в сервисе может обойтись недёшево. Для починки тяги вам потребуется изготовить или подобрать деталь, которая заменит проушину крепления заслонки. Снимите боковую крышку центральной консоли с водительской стороны. Она держится на пластиковых защёлках.

Почему мы?

Чтобы добраться до блока отопления, нужно снять обшивку Снимите обшивку передней панели под рулём. Для этого нужно также извлечь боковой кожух панели со стороны водительской двери.

Под боковым кожухом расположен болт крепления подрулевой обшивки. Воздуховод пространства для ног крепится шурупом Демонтируйте воздуховод пространства для ног задних пассажиров. Воздуховод для ног задних пассажиров установлен враспор Отсоедините сервопривод заслонок печки. Для этого необходимо выкрутить два шурупа. Привод заслонки установлен непосредственно на корпусе печки Вырежьте стенку печки с помощью дрели и ножа. Нужно просто подключить его непосредственно к аккумулятору.

Если во время работы будут слышны посторонние звуки шум, скрежет и пр. Доступ к электромотору вентилятора перекрыт воздуховодом, по которому теплый воздух подается в пространство для ног переднего пассажира. Для того чтобы демонтировать мотор необходимо: Демонтировать боковую накладку передней панели со стороны двери переднего пассажира и снять нижнюю часть передней панели.

Открутить винт крепления воздуховода и снять его. Отвернув три винта крепления — снимают электромотор и проверяют его работоспособность. Опишем первый вариант ремонта, потому как второй вид работ рекомендуется заказывать только в официальном сервисе Шевроле. Этапы снятия торпеды Шевроле Круз для ремонта заслонки: Первым делом необходимо снять с фиксаторов небольшой бардачок под рулём, который достаточно немного потянуть вверх, а затем на себя.

Далее через образовавшийся проход вытащить регуляторы света фар и отключить их от электричества. Теперь при помощи отвёртки поддеваем и вытаскиваем боковую накладку на панели, после чего откручиваем 3 болта крепления и снимаем нижнюю пластиковую панель. Затем необходимо снять моторчик привода заслонки, предварительно отсоединив патрубок обдува ног.

Re: Неисправности отопителя

Их удобно откручивать торцовой головкой с воротком-трещоткой. Они откручиваются торцовой головкой, воздуховод смещается вниз.

Открывается доступ к заслонке и к сломанной тяге. Самый популярный выход из положения — обычная стальная проволока, с помощью которой заслонка крепится к обломку тяги так, как это показано на фото. Демонтируйте корпус салонного фильтра. Снимите шланги подачи антифриза в радиатор печки и пароотводящий шланг. Установите новый радиатор и снятые узлы в обратном порядке. По окончании процедуры замены необходимо проверить все соединения и залить новый антифриз в систему охлаждения, а после оценить качество выполненной работы, включив печку.

Если переключение режима работы отопителя происходит при интенсивной нагрузке на вентилятор печки, сильный поток воздуха воздействует на заслонку, создавая критические нагрузки. В таком случае ломается именно проушина тяги, так как она является наименее прочным местом всей системы.

Это приводит к тому, что горячий воздух подаётся только со стороны пассажира. С водительской же стороны поступает непрогретый воздух. Избежать этой неприятности легко. Достаточно перед включением или выключением обогрева снизить интенсивность обдува или отключить его вовсе.

В случае поломки единственным способом восстановить полноценную работоспособность системы отопления является ремонт. Ремонт привода заслонки в сервисе может обойтись недёшево. Для починки тяги вам потребуется изготовить или подобрать деталь, которая заменит проушину крепления заслонки. Снимите боковую крышку центральной консоли с водительской стороны. Она держится на пластиковых защёлках. Чтобы добраться до блока отопления, нужно снять обшивку Снимите обшивку передней панели под рулём.

Ремонт печной заслонки

Перед началом работ определимся с инструментарием и расходными материалами. Вот они:

• отвёртка крестовая;
• отвёртка с плоским жалом;
• нож;
• отрезок стальной проволоки (длина — 20 см, диаметр — 4 мм);
• дрель электрическая со сверлом на 5 мм;
• тюбик клея «Момент».

Последовательность ремонта

1. Салон автомобиля со стороны водителя открывается. Под блоком переключателей света находится небольшой ящичек. Он открывается полностью, потом аккуратно вытягивается на себя. Пластиковые защёлки, на которых он держится, откроются с характерным щелчком и ящичек можно будет извлечь из ниши.

Крышка бардачка «Шевроле Круз» открывается полностью, затем извлекается из ниши

Через образовавшийся проём аккуратно выдавливается блок переключателей света. Это делается вручную, блок держится только за счёт боковых пазов (но слишком сильно давить не следует, поскольку края у блока пластиковые и могут легко сломаться).

Выдавить переключатель света на «Шевроле Круз» можно через проём бардачка

От блока переключателей отключается колодка с проводами и он полностью снимается.

Переключатель света на «Шевроле Круз» следует отсоединить от колодки с проводами

Теперь необходимо снять накладку на торпедо, расположенную с левой стороны от водителя. Эта накладка держится на нескольких пластиковых защёлках. Чтобы они вышли из зацепления, накладку следует аккуратно тянуть на себя до характерных щелчков.

Чтобы снять левую накладку на торпедо «Шевроле Круз» её следует слегка потянуть на себя

Нижняя накладка торпедо держится на трёх саморезах на «7». Их удобно откручивать торцовой головкой с воротком-трещоткой.

Нижняя панель торпедо «Шевроле Круз» держится на трёх саморезах на 7

После снятия нижней накладки торпедо открывается доступ к воздуховоду, который держится на двух болтах на «8». Они откручиваются торцовой головкой, воздуховод смещается вниз.

После откручивания крепежа воздуховод «Шевроле Круз» нужно аккуратно сдвинуть вниз

Теперь с помощью торцовой головки на «5» необходимо открутить мотор сервопривода печной заслонки.

Моторчик сервопривода печной заслонки на «Шевроле Круз» держится на двух болтах на 5

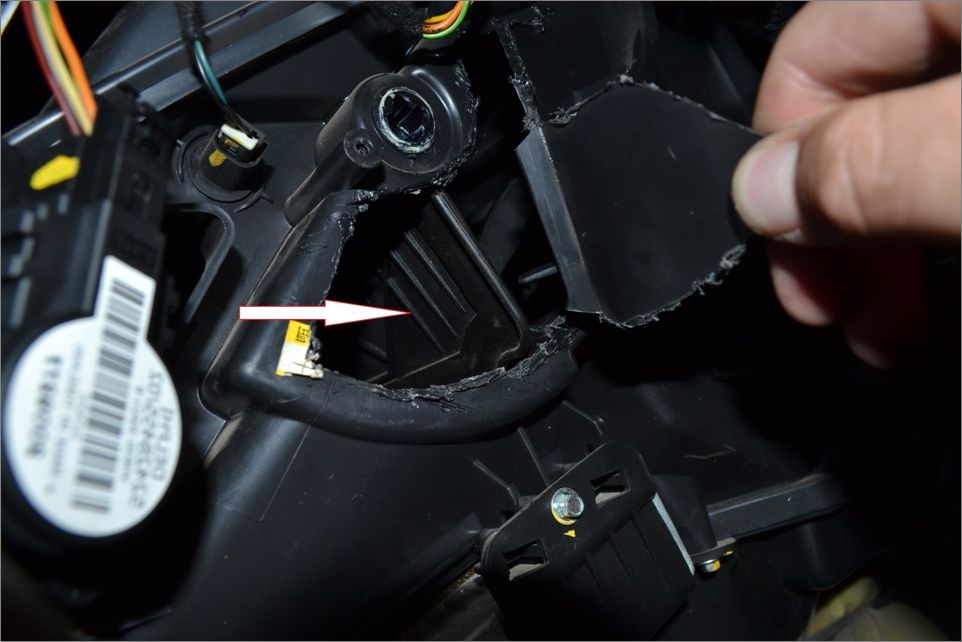

С помощью раскалённого ножа в пластиковой накладке над блоком управления климат-контролем прорезается небольшое отверстие так, как это показано на фото ниже. Открывается доступ к заслонке и к сломанной тяге.

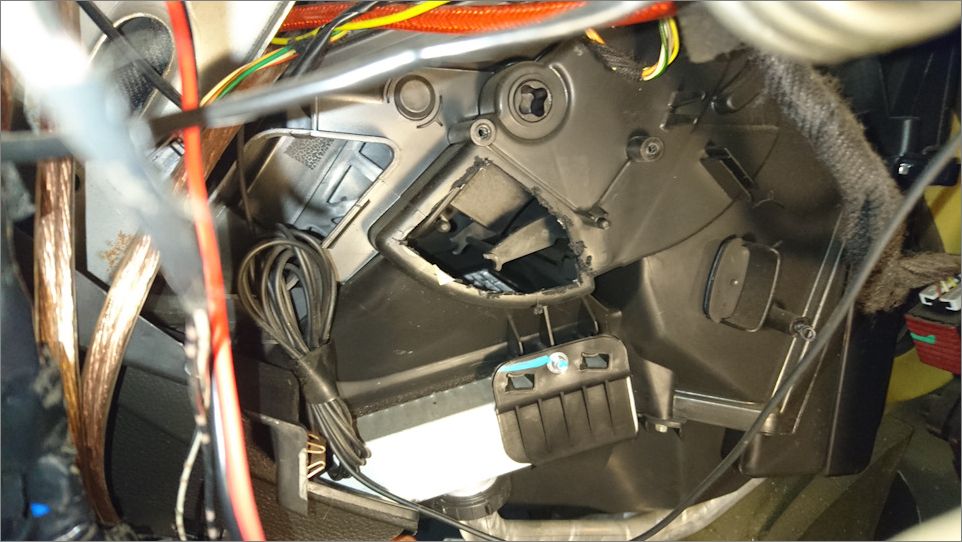

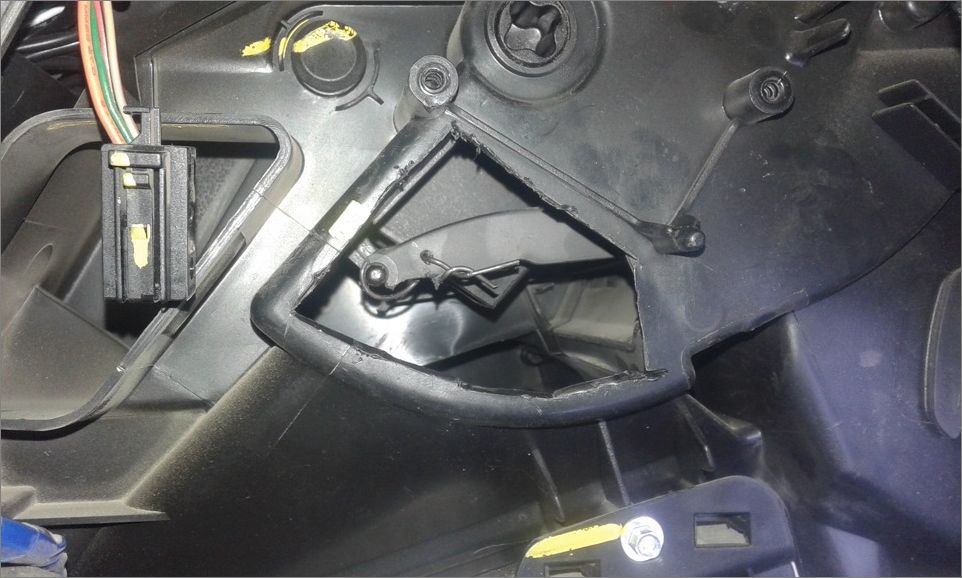

В ремонтном отверстии на «Шевроле Круз» хорошо видна сломанная тяга и заслонка

Задачу ремонта сломанной тяги каждый автомобилист решает по-своему. Самый популярный выход из положения — обычная стальная проволока, с помощью которой заслонка крепится к обломку тяги так, как это показано на фото.

Самый простой способ ремонта тяги «Шевроле Круз» — кусок стальной проволоки

Возможен и второй вариант: в обломке тяги с помощью электродрели высверливается пара отверстий, на них устанавливается стальная накладка и прикручивается двумя болтами. Этот вариант считается более надёжным, хотя и отнимает гораздо больше времени.

Многие автолюбители ремонтируют тягу «Шевроле Круз» с помощью стальных накладок

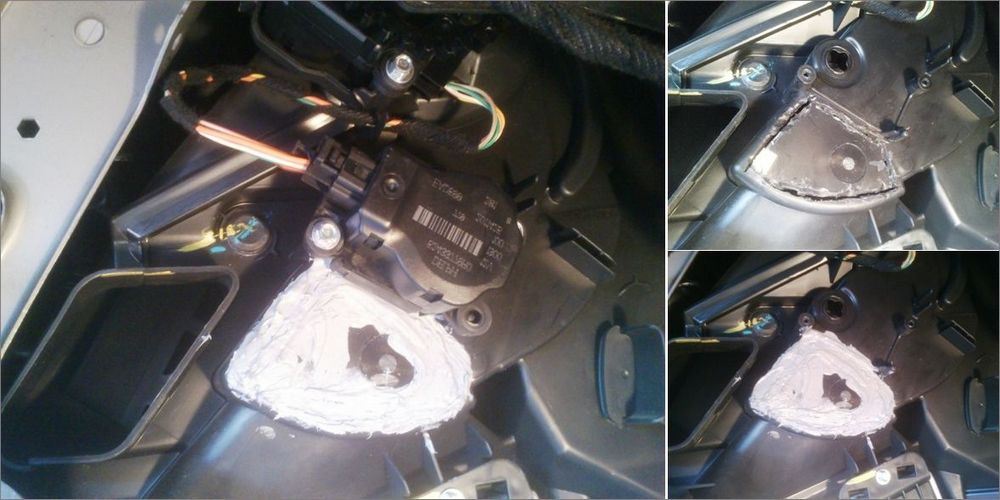

По окончании ремонта тяги ранее вырезанный фрагмент пластиковой накладки возвращается на место и приклеивается «Моментом». После схватывания клея образовавшийся шов покрывается дополнительным слоем тёмного герметика.

По окончании ремонта тяги «Шевроле Круз» отверстие заделывается с помощью клея «Момент» и герметика

Сборка торпедо производится в обратном порядке.

Правильный ремонт печки в Chevrolet Cruze

Автомобили Chevrolet Cruze изготавливаются с расчётом на российский климат. Качественная работа отопительной системы является обязательным условием комфортной эксплуатации машины в зимнее время и межсезонье. Если появляются в её работе сбои, то требуется незамедлительный ремонт печки Chevrolet Cruze. В противном случае нормального вождения с плохим обзором через запотевшее стекло не получится.

Особенности системы отопления

В данной модели Chevrolet, как и большинстве машин этой марки, применяется система отопления (СО) жидкостного типа. Фактически в Cruze тепловая энергия передаётся от охлаждающей жидкости. Два радиатора (охлаждения и печки) соединены сообщающимися трубками. Коммуникация осуществляется через подкапотную область к зоне под центральной панелью, где установлен климатический блок, к которому относятся печка и кондиционер.

Благодаря теплу от автомобильного радиатора тёплый воздух циркулирует по каналам и воздуховодам системы. Его нагоняет вентилятор СО. Поток попадает в салон через разные точки входа:

• зона для ног водителя и пассажиров;
• воздуховоды, установленные на центральной панели авто;
• патрубки, выведенные для обдува лобового стекла изнутри.

Популярные неприятности

Многие автовладельцы готовы подтвердить, что проблемы с печкой Chevrolet Cruze возникают достаточно быстро после приобретения машины. К сожалению многих автолюбителей, данная система не отличается высокой надёжностью и практичностью. Поломки могут быть разного плана.

Иногда дует холодный воздух из печки Chevrolet Cruze, а при этом настройка установлена на подогрев салона. Переключение режимов не помогают. Встречаются ситуации, когда просто в Chevrolet Cruze не работает печка. Она вовсе не отзывается на манипуляции водителя. Тогда её требуется немедленно ремонтировать самостоятельно или отправляться в автосервис.

Система обогрева находится в нерабочем состоянии, если присутствует хотя бы один из таких признаков:

• в Chevrolet Cruze печка дует холодным потоком воздуха;
• обогрев осуществляется лишь с одной стороны, водительской или пассажирской;
• печка не реагирует на включение;
• слышен шум от работы радиатора;
• в ремонте нуждается печка у Cruze, когда видны потёки шланга, соединяющего основной радиатор авто и радиатор отопления.

Отсутствие обогрева

Когда не греет печка на автомобиле Chevrolet Cruze, а при этом холодный воздух выходит через дефлекторы, то причина чаще всего скрывается в состоянии обогревательного радиатора. Вероятно, в системе требуется проконтролировать уровень охлаждающей жидкости. В салоне при явных утечках будет ощущаться запах ОЖ.

Влажный налёт с внутренней стороны лобового стекла также является негативным признаком, проблем с циркуляцией жидкости в системе

Важно обратить внимание на лёгкий запах пригорания из дефлекторов

Замена радиатора проводится по алгоритму:

1. На охлажденном моторе открываем крышку бачка СО.
2. Под радиатор ставим пустую ёмкость, не менее 10 л.
3. Вывинчиваем снизу клапан и ждём, пока всё вытечет.
4. Снимаем влагозащитную накладку около стекла.
5. Откидываем от жабо все хомуты и трубки.
6. Удаляем накладку, откидываем проводку и снимаем перед вентилятора.
7. Вынимаем салонный фильтр в корпус и откидываем подходящие трубки.
8. Извлекаем старый радиатор.
9. Ставим новый и проводим сборку в обратном порядке.

Обогрев идёт лишь на одну сторону

Причиной выхода из дефлекторов на пассажира и водителя разных по температуре потоков может быть сломанная тяга заслонки. Критические нагрузки для неё создаёт активная воздушная струя от вентилятора. Происходит поломка проушины тяги, ведь она является слабым звеном в конструкции. В результате тёплый воздух идёт лишь в одну сторону.

Предупредить поломку легко. Водителю стоит прежде чем включать/выключать систему уменьшить интенсивность обогрева или полностью его отключить. Проушину можно изготовить самостоятельно из подручных прочных материалов.

Разгерметизация шланга

Утечки происходят иногда при срыве шлангов с ОЖ. Причинами бывает их физический износ или износ проставочных колец, чрезмерный объём жидкости в системе (она расширяется и срывает крепления). Также может быть несколько неполадок одновременно.

Протекающие трубки обязательно подлежат замене. Латать их не рекомендуется. Когда протечка выявлена на стыке, то достаточно установить новое проставочное кольцо.

Шум от печки

Популярной проблемой является шум. Он может быть постоянным или периодически исчезать/возвращаться. Виновником ситуации оказывается неисправный электродвигатель, вращающий крыльчатку. Ремонт электродвигателя вряд ли целесообразен, поэтому необходимо провести замену.

Рекомендации по обслуживанию печного отопителя

• систематически проверять уровень и качество антифриза. Не практиковать заливку воды, как возможность частичной экономии. Вот только назвать это экономией невозможно, особенно стоимости ремонта;
• соблюдать основные правила эксплуатации автомобиля Шевроле Круз, не превышать скоростные и температурные режимы. Каждый повышенный градус тосола в системе откладывает наслоения, приводит патрубки в непригодное состояние;
• отдавать предпочтение качественным, оригинальным деталям, нежели дешёвым подделкам;
• сложные ремонты проводить только в сертифицированных СТО;

перед покупкой деталей, расходных материалов консультироваться у специалистов.
