Принцип работы печки газель бизнес

На газели печка перестала дуть горячим воздухом, загорается код ошибки E3,Е6,E7

Приехал к нам с далёкого северного Урала, города Новый Уренгой хозяин длинномерной газели бизнес с жалобой на неисправную печку, говорит совсем печка не греет, а купил он эту рабочую лошадку с рук на днях и не проверил работоспособность печки, вот и нужно разобраться в неисправности. На диасплее загораются ошибки E3 и Е7 (E3 и E7).

И так, проверку начинаем с визуального осмотра блока управления отопителем (БУО) 2705-8121020. На дисплее загорается неисправность E3. Забегая вперёд, скажем, что данная неисправность связана с мотор редуктором заслонки отопителя (90.3780) или МР-2-01, который находится рядом с правой ногой водителя под панелью. Заглянув под панель, решив проверить оба ли разъёма защёлкнуты, мы этот мотор редуктор не обнаружили, а лишь болтались разъёмы. Видимо предыдущий хозяин снял мотор редуктор, а вот новый не поставил. Устанавливаем новый мотор редуктор.

Видео. Проверка мотор редуктора заслонки отопителя (90.3780) или МР-2-01.

С данным мотор редуктором (90.3780) связаны 2 ошибки: Е3 — неисправность датчика положения заслонки (реостат), который определяет текущее положение заслонки. Е6 — неисправность самого моторчика мотор редуктора, который управляет заслонкой.

Проверяем работоспособность отопителя, включаем зажигание. Ошибка Е3 пропала, но загорелась ошибка Е7. Печка так и дует холодным воздухом, хотя мотор-редуктор 90.3780 работает исправно. Далее проверяем кран отопителя, ведь он отвечает за подачу горячей охлаждающей жидкости в радиатор отопителя, а так же из-за него загорается ошибка E7. Устанавливаем регулятор температуры на блоке управления в максимально горячее положение рукой проверяем шланги, идущие в радиатор отопителя.

У нас оба патрубка, идущие на радиатор печки оказались холодные, хотя помпа работает и подводящий шланг к крану горячий, значит почему-то кран не открывается. Самый простой способ проверить работу крана, это на заглушенном автомобиле покрутить регулятор температуры в максимум и минимум. Кран печки должен издавать характерные щелчки, свидетельствующие о его работе. Но мы никаких звуков не услышали, значит проводим более детальную проверку. Начинаем с проверки разъёма крана печки.

Для начала проверим питание +12 вольт (оранжевый провод крана, белый провод разъёма проводки), массу (чёрный провод крана и чёрный провод проводки разъёма) и управляющие сигналы, поступающие на кран отопителя: коричневый крана (коричневый разъёма проводки) — тепло, белый крана (зелёный проводки разъёма) — холод.

Для наглядности и проверки работоспособности блока управления соберём простой пробник на светодиодах. Он нам наглядно покажет подаются ли сигналы управления холод / тепло с блока управления.

Если один из управляющих сигналов отсутствует, то следует прозвонить проводку от крана отопителя до блокауправления — это зелёный и коричневый провода. В нашем случае отсутствовал управляющий сигнал на коричневом проводе, который как раз отвечает за подачу тепла.

При включении зажигания и подключеном кране отопителя, на зелёном и коричневом проводе должно висеть напряжение около +10. +12 вольт, приходящие с крана отопителя. В момент регулировки тепло / холод на одном из этих проводов должен появлятся управляющий минус. Если управляющий сигнал отсутствует, значит сгорел управляющий транзистор в самом блоке управления. Для проверки управляющих транзисторов нужно разобрать блок климатической системы и проверить управляющие ключи.

Синий транзистор отвечает за переключение в холодное положение, красный транзистор отвечает за управления горячим положением

В данной схемотехнике для управления краном применяются n-p-n SMD транзисторы в корпусе sot23. Для замены не рабочего ключа можно использовать любой N-P-N транзистор , расчитанный на ток коллектора не менее 100mA и напряжение не менее 20 вольт, например распространённый транзистор BC547. Или С945, который как раз у нас нашёлся. Приведём краткую схему силового транзистора.

В нашем случае был неисправен красный управляющий ключ, который как раз отвечает за подачу тепла.

Можно за место SMD транзистора установить и в другом корпусе, например в TO92 , но придётся подпаивать и выгибать ножки.

После замены неисправного транзистора, кран отопителя начал работать как нужно, ошибка Е7 исчезла, и салон нашей газельки начал теплеть

Устройство отопителя (печки) салона автомобиля

Первые автомобили предлагали своим водителям минимум комфорта — в те далекие времена сама возможность перемещаться без помощи лошадей была в новинку, и о комфорте думать не приходилось

Но с течением времени автомобили становились совершеннее, и инженеры стали уделять внимание не только техническим характеристикам транспортных средств, но и вопросам комфорта водителя и пассажиров. Поэтому сначала машины обзавелись закрытыми кузовами, защищающими от непогоды, а позднее — отопительными приборами, которые обеспечивали комфорт при езде в холодное время года

Современный автомобиль представить без печки (отопителя) уже невозможно, особенно если автомобиль эксплуатируется в России. Наличие отопителя стало стандартом, эта функция на большинстве автомобилей предлагается по умолчанию.

На сегодняшний день в легковых и грузовых автомобилях, а также в небольших автобусах (ПАЗ, старых ЛАЗ и им подобных) используются отопители, отбирающие тепло от двигателя, и именно об этих наиболее распространенных печках пойдет речь дальше. В городских автобусах с задним расположением двигателя для обогрева салона чаще используются электрические отопители — здесь мы о них говорить не будем.

Типичный отопитель имеет несложную конструкцию. Он состоит из радиатора, соединенного с системой охлаждения двигателя, вентилятора, обеспечивающего обдув радиатора, системы воздуховодов, обеспечивающих подачу нагретого воздуха в салон, и ряда приборов управления и контроля. Компоненты отопителя устанавливаются под передней панелью салона автомобиля, либо, если речь идет об автобусе, в моторном отсеке.

Работает отопитель следующим образом. Охлаждающая жидкость из водяной рубашки двигателя поступает в радиатор отопителя, нагревая его. Тепло от радиатора отбирается потоком воздуха, который создается вентилятором. Далее этот поток нагретого воздуха по воздуховодам поступает в салон. Управление печкой производится изменением частоты вращения вентилятора, положением заслонки подачи на радиатор наружного воздуха, положением заслонок и жалюзи в воздуховодах под передней панелью и в салоне.

Основным компонентом автомобильного отопителя является радиатор.

Что лучше: ремонтировать печку самостоятельно или доверить нашим мастерам?

На первый взгляд конструкция не отличается особой сложностью, а потому автовладелец, имеющий представление об устройстве автомобиля, вполне может справиться с ремонтом своими силами. На практике без достаточного опыта осуществляя демонтаж печки, легко повредить прилегающие узлы, обеспечив тем самым дорогостоящий ремонт. Наши специалисты отремонтировали уже не одну сотню печек на Газелях различных моделей, поэтому, обратившись в наш сервис, вы гарантированно убережете себя от подобных неприятностей.

А недостаточно очищенная система, во-первых, существенно снизит эффективность ремонта, а во-вторых очень быстро приведет к повторным поломкам. В нашем автосервисе есть всё необходимое оборудование и, конечно, качественные оригинальные запасные части для ремонта печки на вашей Газели.

Сложно себе представить современный автомобиль без отопителя салона. Он делает поездку не только комфортной, но и безопасной. При движении в холодное время года влага конденсируется на холодных стеклах, и движение становится затруднительным или вовсе невозможным. Чтобы этого избежать, тёплый воздух из печки направляют на стёкла, из-за чего они нагреваются, и влага на них не конденсируется.

Как устроена печка в Газель Бизнес

Для правильной диагностики и ремонта необходимо знать устройство и принцип работы отопителя, чтобы при первых признаках неисправности диагностировать поломку или произвести ремонт, не допуская выхода из строя всего агрегата в целом. Большинство неисправностей можно прогнозировать по косвенным признакам и не допускать их прогрессирования. Для этого необходимо знать и понимать, за что отвечает каждый из элементов и каков принцип его работы.

Система охлаждения автомобиля

В Газель Бизнес печка является составной частью системы охлаждения двигателя. При работе двигателя выделяется большое количество тепла, которое необходимо отводить. Тепло выделяется из-за сгорания топлива и от трущихся поверхностей. Если тепло не отводить, то двигатель очень быстро нагреется и выйдет из строя. Система охлаждения имеет два контура (малый и большой круг), их разделяет термостат. Когда жидкость холодная, она циркулирует по малому, а когда нагревается, то по большому кругу. Это позволяет быстро набирать рабочую температуру и не перегреваться. В тёплое время года тепло отводится в атмосферу, а при наступлении холодного времени часть тепла тратится на отопление салона.

Печка не работает на газеле бизнес

Отопление

После того как мы разобрались, как работает система охлаждения, можно перейти к отоплению салона. Схема печки на автомобиле Газель идентична отопителям других авто, которые имеют жидкостное охлаждение двигателя. Жидкость может циркулировать по радиатору отопителя независимо от того, открыт термостат или нет. Для лучшего отопления жидкость для печки поступает из самой горячей части двигателя (из головки блока цилиндров). Поэтому на двигателе, ещё не успевшем набрать рабочую температуру, из дефлекторов всё равно идёт тёплый воздух. Отопитель имеет в своей конструкции кран, который либо пропускает жидкость в радиатор, либо сбрасывает её обратно. И от того, насколько сильно он открыт, зависит температура воздуха, выходящего из дефлекторов. Регулировка положения крана осуществляется с панели управления отопителем. Кран оборудован электроприводом, который меняет положение заслонки. Также с панели управления возможно изменять интенсивность обдува и направления. За интенсивность отвечает моторчик с крыльчаткой, от скорости вращения которой изменяется интенсивность обдува.

Как открыть кран печки газель бизнес

Изменение положения заслонок изменяет направления обдува (в лицо, на ноги, на грудь, на стекло). Нагретая ОЖ из двигателя по магистралям попадает в радиатор печки, от этого он нагревается. В это время через него проходит воздух, нагнетаемый вентилятором. Далее он проходит по воздуховодам ,заслонки которых открыты. Затем горячий воздух попадает в салон автомобиля и обогревает его. Для ремонта или диагностики неисправности этого оборудования существует электросхема, на которой обозначены все узлы электрических устройств. И при поломках или при некорректной работе устройств необходимо подробно её прочесть, чтобы понять, откуда запитано и чем регулируется вышедшее из строя устройство.

Когда знаешь принцип работы и устройство, гораздо проще ориентироваться при поломках

Ведь для успешного выполнения ремонта важно понимать причину неисправности, иначе ремонт не будет выполнен успешно. Для правильной диагностики также важно понимать алгоритм действия всего механизма в целом. В настоящее время водителю необязательно уметь ремонтировать автомобиль, есть станции технического обслуживания, которые занимаются починками любой сложности

Но ведь бывает, что поломка застала вас в дороге, и нет возможности воспользоваться услугами специалистов. Вот тогда-то и пригодится знание устройства автомобиля и его механизмов. Когда знаешь, как устроена печка Газель, то при возникновении неисправности на другом авто будет проще ориентироваться при ремонте или диагностике, поскольку во всех автомобилях они почти одинаковые, за исключением небольших нюансов. И вы с лёгкостью можете диагностировать неисправность

В настоящее время водителю необязательно уметь ремонтировать автомобиль, есть станции технического обслуживания, которые занимаются починками любой сложности. Но ведь бывает, что поломка застала вас в дороге, и нет возможности воспользоваться услугами специалистов. Вот тогда-то и пригодится знание устройства автомобиля и его механизмов. Когда знаешь, как устроена печка Газель, то при возникновении неисправности на другом авто будет проще ориентироваться при ремонте или диагностике, поскольку во всех автомобилях они почти одинаковые, за исключением небольших нюансов. И вы с лёгкостью можете диагностировать неисправность.

монтаж проводки своими руками, видео, фото

После рестайлинга в 2003 и 2010 году популярный в России грузовик получил и новое имя — «Газель-Бизнес». Но не только приставку к названию и измененную облицовку получил автомобиль – доработке подверглись более 20 узлов, а всего в конструкцию автопроизводителем было внесено 130 изменений, включая и переработанную электрическую схему.

Если сравнивать первенца, увидевшего свет в далеком 1994 году и новинкой, то переделки оказались существенными. Накопленный за годы эксплуатации опыт обслуживания позволил сформулировать задачи для конструкторов и инженеров, которые и были реализованы в новой модели.

Рестайлинговая Газель Бизнес

Радикальные изменения электрической схемы

В частности, электропроводка Газель 3302 существенно видоизменилась благодаря появлению давно ожидаемых элементов:

Дизельного двигателя;
АБС в приводе тормозов;
Кондиционера;
Круиз-контроля.

Дизельная Газель

Заводская схема электропроводки Газель 3302

С появлением в линейке силовых агрегатов давно ожидаемых дизельных двигателей, в частности, мотора марки Cummins производства США, видоизменилась и схема электрооборудования.

Хотя дизельный двигатель и избавлен от системы зажигания, традиционной для работающих на бензине моторов, однако в его конструкции есть масса других электрических компонентов, среди которых основные это:

Блок управления работой топливного насоса;
Блок управления системы дожигания выхлопных газов.

Предостережение: использовать нестандартные прошивки для блока управления двигателем не рекомендуется, поскольку заводские настройки рассчитаны на уравновешивание разного крутящего момента мотора и коробки передач.

Соответственно, что проводка Газель Бизнес также подверглась изменениям (по сравнению со схемой электропроводки Газели с 402 двигателем), поскольку в дизельной версии устанавливается:

более мощная аккумуляторная батарея,
новый стартер с улучшенными характеристиками;
генератор повышенной производительности;

Установка энергоемкого оборудования привела к возрастанию нагрузки в бортовой сети, что потребовало и переделки электрической схемы проводки Газели. Естественно, что автопроизводитель стал отгружать в сервисные точки и магазины автозапчастей комплекты электропроводки, соответствующие разным силовым агрегатам.

Кондиционеры Sanden

С появлением кондиционеров японской компании Sanden претерпела изменения и электропроводка на Газель 3302. Помимо дополнительных потребителей источника тока в салоне авто (блок управления), в подкапотном пространстве потребовалось электропитание и для электрического вентилятора, и для насоса.

Японский кондиционер Sanden для Газели

Тормозная система

На Газель Бизнес впервые появилась и АБС – система, не допускающая блокировки колес при торможении.

В приводе тормозов автопроизводитель стал устанавливать продукцию немецкой компании Bosch:

главный тормозной цилиндр;
вакуумный усилитель тормозов;

Справочно: Предпочтение было отдано 4-х канальной системе, имеющей отдельную регулировку тормозного момента каждого колеса.

С 2011 года АБС стала базовой комплектацией микроавтобусов, предназначенных для перевозки пассажиров.

Дополнительные компоненты

Схема проводки Газель бизнес также подверглась видоизменению и благодаря появлению:

узлов и деталей фирм ZF и Sachs в приводе сцепления;
гидроусилителя руля от ZF Lenksysteme;
электрообогрева наружных зеркал;
иной передней панели с новым блоком приборов;
аудиосистемы от Blaupunkt;
обновленного блока управления отопителем кабины.

Блок управления аудиосистемой Blaupunkt и кондиционером в Газель Бизнес

Кроме того, в виде опции к версии с силовым агрегатом от Cummins появился круиз-контроль семейства Газель-Бизнес, также потребовавший изменения электрической схемы автомобиля.

Выводы: подвергнув автомобили Газель Бизнес модернизации, автопроизводитель серьезно усовершенствовал и электропроводку, например по сравнению с моделью с 406 двигателем. Вот почему при ее замене или замене ее компонентов следует руководствоваться электрической схемой завода-изготовителя.

Чем обогревать машину, если мотор заглох?

Не всегда поддерживать тепло в салоне в зимнее время можно с помощью встроенных опций и автомобильной печки. Если мотор заглохнет из-за того, что закончился бензин, или произошла его поломка, обогревать салон авто на пустой трассе будет сложно, если нет автономных источников обогрева. Российский водитель должен знать, как обогреть салон автомобиля зимой.

Жидкостные отопители Webasto

Сегодня на рынке можно приобрести разные виды автономных отопителей, которые смогут согреть водителя и пассажиров в ситуации форс-мажора. Одним из них является бензиновый автономный отопитель.

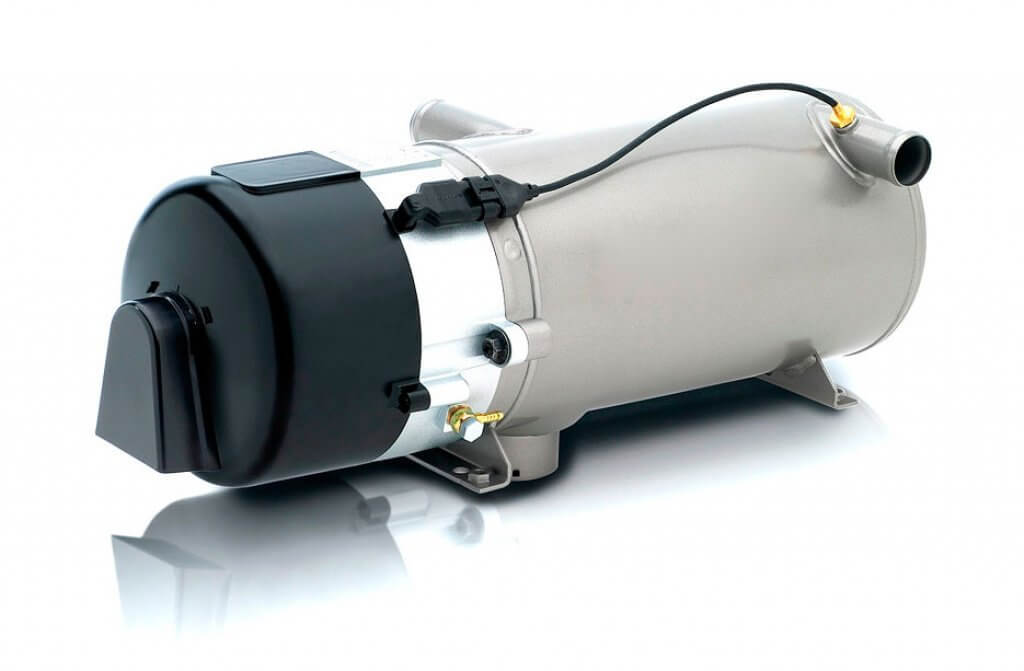

Большой популярностью сегодня пользуются жидкостные отопители Webasto. Это предпусковые подогреватели жидкости, которые обеспечат завод двигателя автомобиля даже при очень низких температурах, а также смогут создать в салоне комфортный температурный режим, когда заглохнет двигатель в пустынном месте.

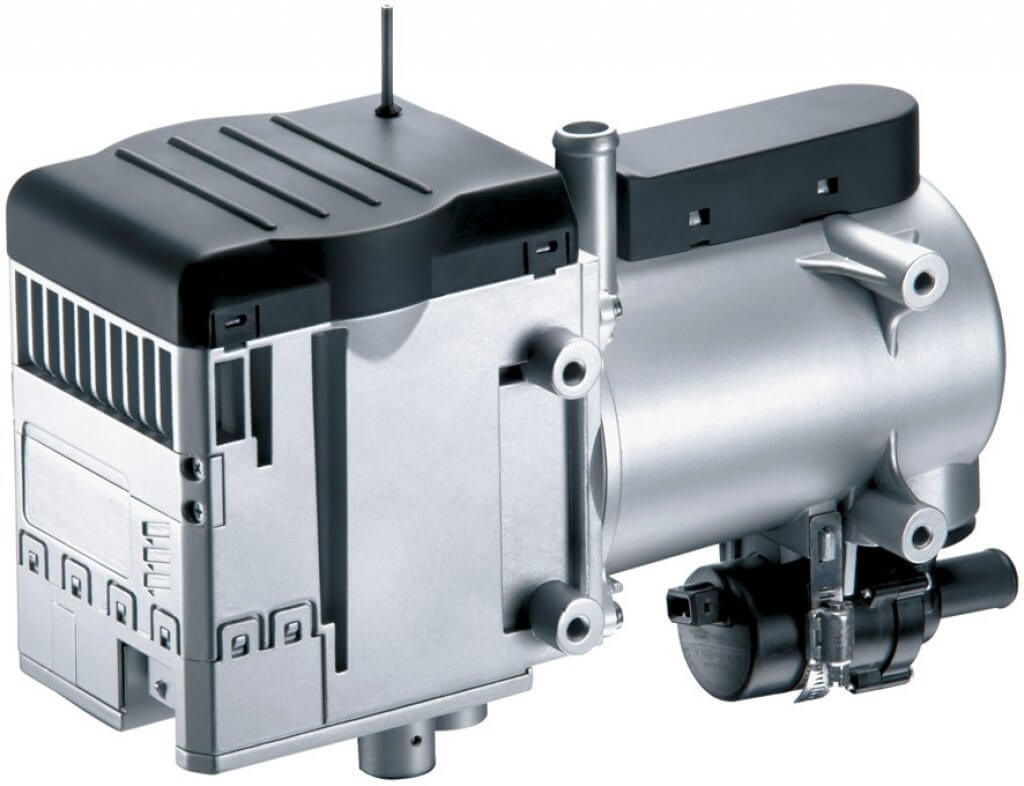

Еще одна популярная марка предпусковых обогревателей – отопитель Eberspächer Hydronic. При установке таких автономных обогревающих систем следует учитывать тот факт, что они не такие уж автономные, так как используют заряд аккумулятора.

Чтобы избежать ситуации разрядившегося аккумулятора в зимнее время следует выбирать другие автономные нагреватели, которые работают на газе, или на дровах.

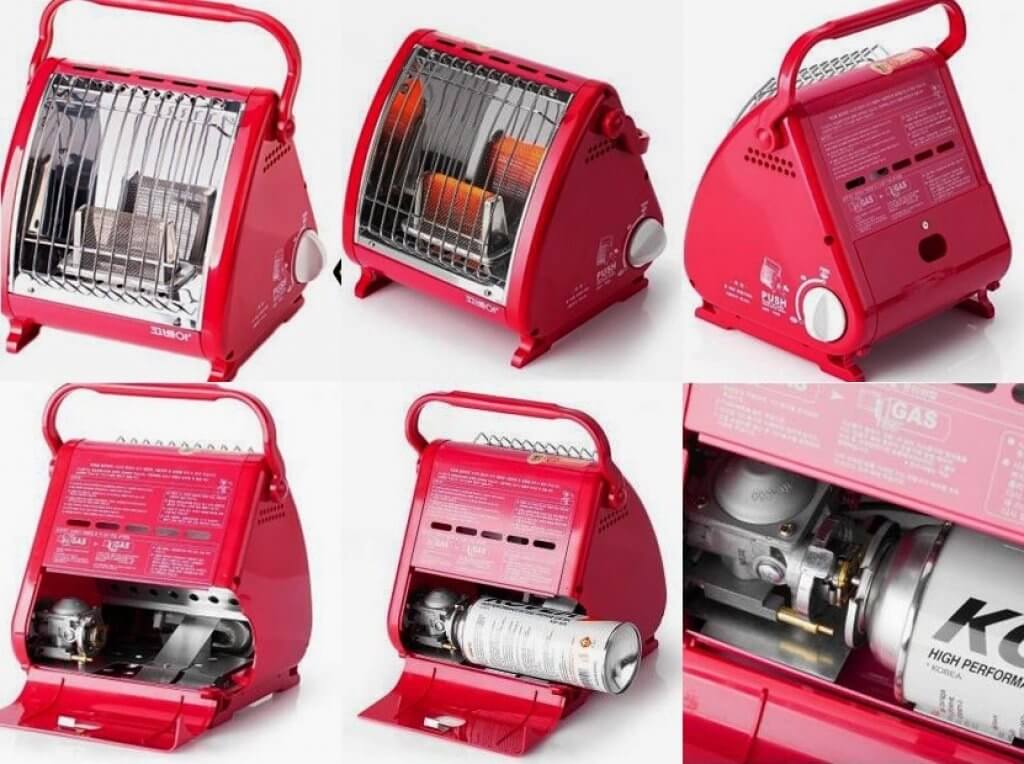

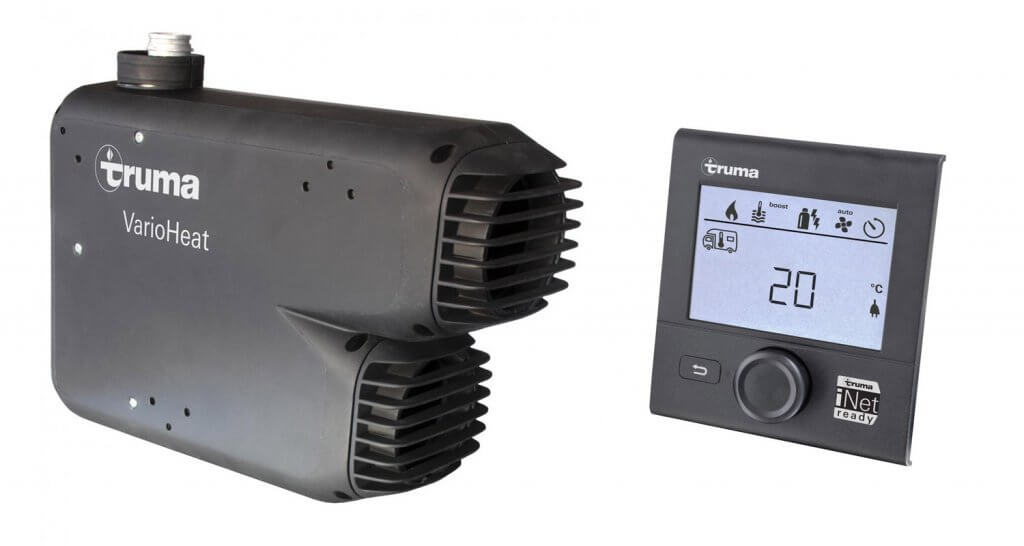

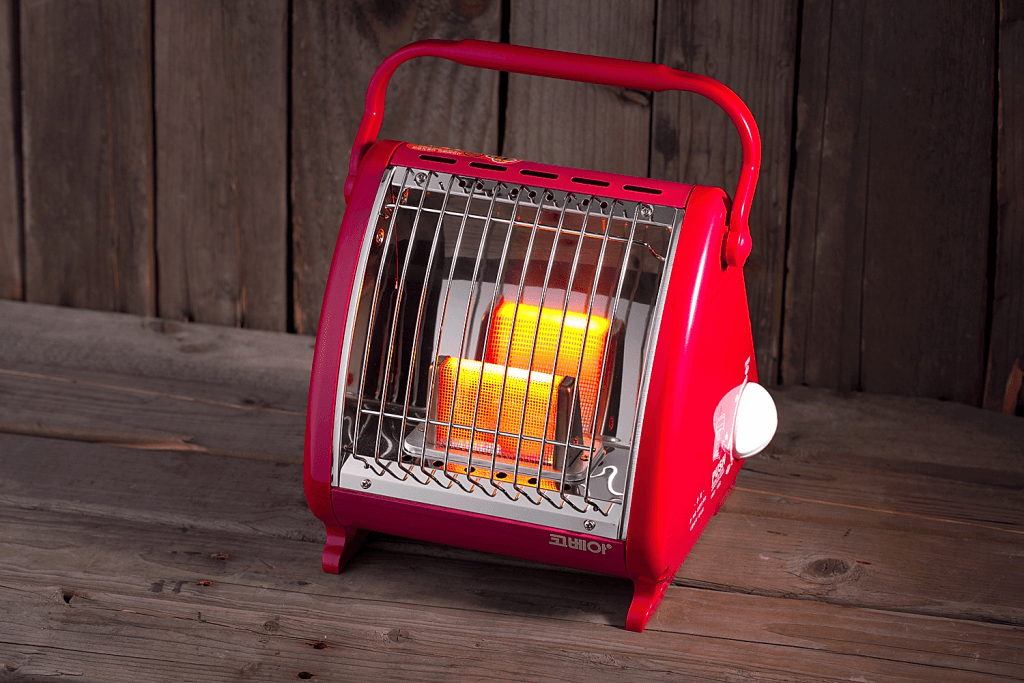

Газовые обогреватели представлены в разных модификациях. В качестве источника используются компактные газовые баллоны со сжиженным газом. Компактный пятилитровый газовый баллон не займет много места в багажнике, а в случае необходимости, если водитель застрянет в дороге из-за поломки ДВС, или из-за того, что закончился бензин, можно с помощью автономных газовых отопителей не только согреться, но также согреть еду и вскипятить воду для чая или кофе.

Такие системы работают эргономично. За один час они сжигают всего 70 г газа. Размеры газового обогревателя составляют 18х9,5х8,3 см. Газовый отопитель обладает высокой производительностью: он может разогреваться до 850 градусов Цельсия. Вес такой газовой печки составляет не более полутора кг.

В комплект к газовому отопителю нужно приобрести:

газовый баллон;
редуктор;
зажигалку для поджига.

Горелка должна использоваться в специальном несгораемом коробе, который защищает салон от возгорания, а пассажиров от ожогов. В магазинах представлены модели таких отопителей разной мощности.

Также, если не работает печка, можно использовать автономные обогревающие устройства для обогрева салона, работающие на цанговых баллонах. Примером такого отопителя является корейский газовый обогреватель KH-2006, мощность которого составляет 1,5 киловатта. Он имеет габариты 23х21х22 см, весит полтора кг и оборудован пъезо поджигом.

Один цанговый баллон, который весит всего 250 г, может согревать салон в течение трех часов. Единственным недостатком такого устройства является то, что оно не сможет вскипятить чай для водителя из-за небольшой мощности. Зато такой автономный обогреватель за 12 минут сможет нагреть воздух в машине до + 20 градусов. Сам обогреватель можно устанавливать на спинку сиденья и направлять струю теплого воздуха в любую сторону, чтобы погреть тело и просушить одежду. Цанговые баллоны многоразовые. После того, как закончится газ, их снова можно будет заправлять и использовать.

Кроме газовых обогревателей есть системы автономного обогрева автомобилей, которые работают на дровах. Это немецкие устройства, которые могут приобрести для себя любители охоты и рыбалки.

Широкий модельный и ценовой ряд автономных автомобильных отопителей позволит российским водителям выбрать оптимальный вариант устройств, которые помогут сохранить тепло в машине при экстремальной ситуации на дороге.

Вопросы выбора и замены крана отопителя

Кран отопителя очень важен для работы системы отопления салона/кабины, однако выбор и замена этой детали в большинстве случаев не доставляет каких-либо проблем. Для правильного выбора крана необходимо соблюдать несколько рекомендаций:

Напряжение питания электродвигателя крана должно соответствовать напряжению бортовой электросети автомобиля — 12 или 24 В;
Тип крана — 2 или 3 патрубка — должен соответствовать схеме системы отопления салона. Для обычных систем необходим кран с двумя патрубками, для систем с байпасом нужен кран с тремя патрубками. Также кран с тремя патрубками можно использовать для создания системы отопления с дополнительным отопителем;
Диаметр патрубков должен соответствовать диаметру трубопроводов системы отопления, но при необходимости можно использовать переходники;
На кране и автомобиле должен быть один тип электрического разъема. При необходимости необходимо заменить тип разъема на автомобиле;
Кран должен иметь подходящие для его установки габариты.

Замену крана отопителя необходимо выполнять после слива охлаждающей жидкости, для монтажа необходимо использовать металлические хомуты. Нужно следить за правильностью установки крана — располагать его впускной и выпускной патрубок в соответствии с направлением жидкости. Для удобства на патрубках нанесены стрелки, указывающие направление потока жидкости. Если неправильно поставить обычный 2-патрубковый кран, система работать будет, но неправильный монтаж 3-патрубкового крана сделает систему полностью неработоспособной. При верном и надежном монтаже крана печка начнет работать сразу, обеспечивая тепло и комфорт в салоне автомобиля.

Важность и польза системы отопления салона ощущаются только в холодное время года. При наступлении лета потребность в пользовании системой отпадает. Но, как известно, нужно готовить сани летом

В летнее время года и световой день длиннее, и погода способствует быстрому и качественному ремонту. Для начала нужно понимать, как устроена и как функционирует система отопления в автомобиле. На автомобиле Газель Бизнес, как и на всех автомобилях с жидкостным охлаждением двигателя, устанавливается печка, в которую тепло поступает от нагретых частей двигателя посредством охлаждающей жидкости. Жидкость нагревает радиатор печки, вентилятор нагнетает воздух, который, проходя через соты, нагревается и распространяется по салону. Печки Газель Бизнес оборудованы электронным блоком управления, который может управлять отопителем как в автоматическом режиме, так и в ручном. Для этого у него есть датчик температуры салона, который позволяет поддерживать заданную температуру. Все регулировки электрические, а не на тросиках, как в предыдущих версиях. Заслонками управляют моторедукторы, а температурой – электрический кран (уменьшая или увеличивая количество охлаждающей жидкости, проходящей через радиатор). Всё управление вынесено на переднюю панель, что очень удобно и не отвлекает водителя от управления автомобилем. Но любое оборудование рано или поздно даёт сбой в работе

Но, как известно, нужно готовить сани летом. В летнее время года и световой день длиннее, и погода способствует быстрому и качественному ремонту. Для начала нужно понимать, как устроена и как функционирует система отопления в автомобиле. На автомобиле Газель Бизнес, как и на всех автомобилях с жидкостным охлаждением двигателя, устанавливается печка, в которую тепло поступает от нагретых частей двигателя посредством охлаждающей жидкости. Жидкость нагревает радиатор печки, вентилятор нагнетает воздух, который, проходя через соты, нагревается и распространяется по салону. Печки Газель Бизнес оборудованы электронным блоком управления, который может управлять отопителем как в автоматическом режиме, так и в ручном. Для этого у него есть датчик температуры салона, который позволяет поддерживать заданную температуру. Все регулировки электрические, а не на тросиках, как в предыдущих версиях. Заслонками управляют моторедукторы, а температурой – электрический кран (уменьшая или увеличивая количество охлаждающей жидкости, проходящей через радиатор). Всё управление вынесено на переднюю панель, что очень удобно и не отвлекает водителя от управления автомобилем. Но любое оборудование рано или поздно даёт сбой в работе.
