Не работает вентилятор печки газель бизнес 4216 причина

Устранение неисправности

Если вы заметили, что на вашей Газели перестало работать переключение режимов отопителя на разных скоростях вращения электровентилятора, но остаётся функционировать максимальный режим, диагноз очевиден.

В конструкции отопительной системы предусмотрен специальный регулятор оборотов печки на автомобиле Газель. Он отвечает за возможность включения обогрева на 1, 2 и 3 скоростях.

Достаточно серьёзной эту проблему называют применительно к автомобилям Газель Бизнес. Всё дело в том, что на этих машинах регулятор располагается под верхним бардачком, но под ним имеется ещё и элемент торпеды. Чтобы добраться до переключателя, там приходилось либо полностью разбирать торпеду, либо же вырезать пластик под верхним вещевым ящиком. Это не совсем эстетично и удобно.

Но в случае с переключателем отопителя на Газели подобная проблема автовладельцев не касается. Здесь расположение примерно аналогичное, то есть под верхним бардачком, но получить доступ к оборудованию значительно проще.

Ремонт системы отопления Газели в нашей ситуации предусматривает небольшие демонтажные работы с последующим отключением и установкой нового термореле или регулятора оборотов. Самостоятельно поменяв переключатель, вы сможете существенно сэкономить на услугах специалистов, а также получить дополнительный опыт в личную копилку.

Какой радиатор лучше

Изучая устройство печки на пассажирские или грузовые Газели, многие владельцы задаются вопросом: какой радиатор лучше справляется со своими функциями — алюминиевый либо медный. Посмотрим основные достоинства каждого из этих вариантов:

Алюминиевый. Обладает доступной стоимостью, которая может быть в 2 раза ниже по сравнению с медным аналогом. Именно в этом кроется основная причина того, почему такие изделия распространены по всему земному шару у производителей. Главный их недостаток в более низкой теплопроводности. Из-за появления коррозионных участков могут возникать нарушения функционирования всей системы отопления и охлаждения. Ремонту они не подлежат — приходится выбрасывать и заменять новым.
Медные. Обладают высокой теплопроводностью, а это напрямую влияет на качество обогрева салона. Медь легко запаять, и поэтому такие радиаторы являются ремонтопригодными. Пайка получается более ровной, отсутствуют окислы. Недостатком является более высокая отпускная цена.

Опытные механики рекомендуют после проведения капитального ремонта ставить радиатор, сделанный из меди. Такое изделие прослужит дольше, однако и в него могут попадать частицы грязи, засоряя систему. Если нет информации о том, насколько она загрязнена, то можно сэкономить и поставить алюминиевый, который просто промывается при эксплуатации.

Что делать, если не работает регулировка печки

Еще одной проблемой является нарушение работы переключателя. Сам механизм управления включает несколько элементов. Это регуляторы температуры, режимов работы, распределения воздушных масс, включается и рычаг, обеспечивающий переключение заслонки.

Если не работает регулировка печки, необходимо изучить основные причины развития неполадок.

Возможные причины:

Тросик регулятора переключения выходит из строя. Тогда он двигается нормально только в одном направлении, не дотягивая до другой стороны.
Резкое включение, выключение приводит к механической поломке. Требуется замена переключателя.
Неполадки, связанные с терморезистором, проявляются в виде одного режима работы. Например, отопитель может функционировать только на 4 скорости. Здесь потребуется установка нового элемента.
Поломка температурного датчика нарушает работу системы. Для устранения дефекта требуется замена.
Проблемы с проводкой – нарушение целостности подключения сказывается на работе системы регулировки. Ремонт предполагает восстановление провода.

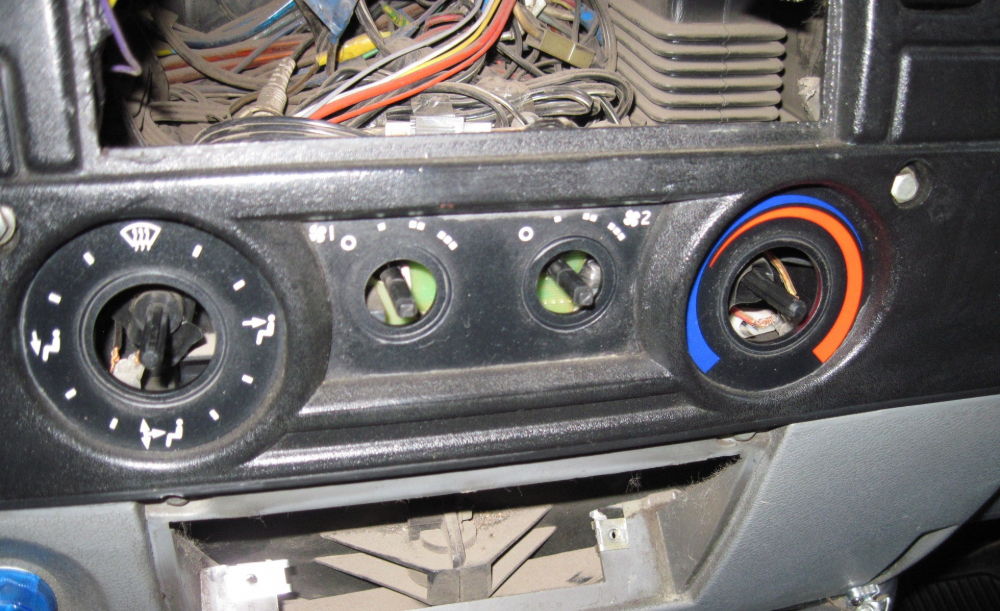

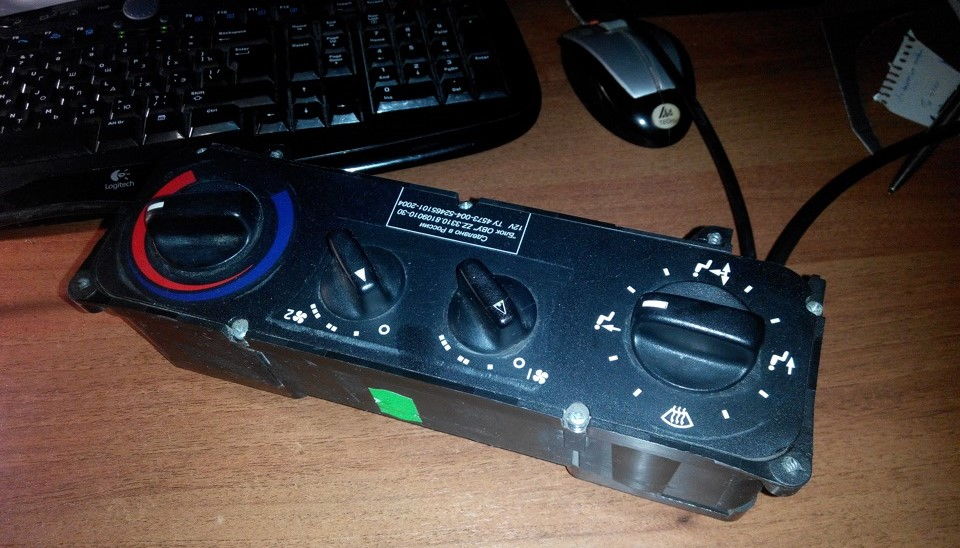

Как отремонтировать переключатель режимов, заменить неисправные детали:

работа начинается с отключения минусовой клеммы, снятия узла и разборки;
необходимо изъять магнитолу, отключить питание;
далее, демонтируется рычаг переключения заслонки, регулятор температуры, распределения потоков;
сняв заглушки внизу, легко открутить винты, что даст возможность демонтировать консоль;
в задней части легко обнаружить разъемы питания, их нужно отключить.

После выполнения таких манипуляций, можно приступать к устранению дефекта, в зависимости от обнаруженной поломки.

Сборка выполняется в обратном порядке.

Отдельно стоит выделить ситуации, когда не работает второе положение печки. Если не функционирует только одна скорость, проблема кроется в резисторе, его контактах, пружинах, проводах. Деталь располагается под панелью в области педали газа в правой части.

Почему не работает моторчик печки?

Неработающий вентилятор на автомобиле встречается довольно часто. Выделяется множество причин, влияющих на работоспособность устройства. Основной элемент, обеспечивающий работу вентилятора – это моторчик.

Нарушения в работе моторчика возникают в таких случаях:

Перегорает предохранитель. Это может быть связано с естественным выходом из строя или же коротким замыканием.
Повреждение, окисление контактов сопровождается перебоями. Иногда достаточно пошевелить их.
Реле зажигания существенно влияет на работу отопителя. В случае неисправности нужна замена.
Если перестал работать мотор печки, возможно, он перегорел. Встречается плохой контакт массы, залипание щеток.

Отопитель Газель бизнес поиск неисправностей.

Что делать если что-то в отопителе не работает? Благодаря конструкции отопителя затруднена диагностика при отказе в работе его частей. Изначально как всегда необходимо проверить предохранитель.

Проверка крана отопителя.

При эксплуатации отопителя Газель бизнес может появиться проблема подачи горячего воздуха при включении вентиляции или наоборот холодного воздуха при включении отопителя. Причина в том, что не срабатывает кран отопителя. Он не открывает или не перекрывает подачу охлаждающей жидкости в радиатор отопителя. Конструкция крана достаточно простая и в то же время несколько сложнее аналогичного крана установленного на Газель рестайлинг. Всё дело во встроенном блоке управления краном,

Для поиска причины отказа крана отопителя понадобится кусок медного провода и контрольная лампа. Специальных знаний и навыков для определения неисправности не нужно.

Для начала необходимо проверить наличие плюса и минуса на разъёме подключенном к крану. Делается это контрольной лампой подключив её щупы (провода) к черному и белому проводу разъёма. Если контрольная лампа не горит, то переместите провод подключенный к чёрному проводу на металлическую деталь двигателя где есть хороший минус. В том случае если лампа загорит, то устраните обрыв в чёрном проводе или зачистите его крепление к кузову. Если лампа и в этом случае не загорит,то необходимо проверить предохранитель F13 и исправность провода от него до разъёма.

Читать дальше: Блок кн на брелке starline

При наличие плюса и минуса на разъёме небольшим куском медного провода попеременно соедините чёрный провод с коричневым и зелёным проводом. При исправном редукторе крана отопителя будет слышен характерный звук его работы. Если ни чего не происходит, то кран необходимо заменить.

Проверка моторедукторов.

Проверку моторедукторов заслонок обдува стёкол и дефлекторов можно проверить, не снимая панели полностью. Достаточно снять её нижнюю часть. Моторедуктор главной заслонки доступен со стороны водителя. Для проверки моторедукторов необходимо отключить разъём его электродвигателя, разъём с фиксатором, и подключить к нему тестер в режиме вольтметра или контрольную лампу. При включенном зажигании и отопителе необходимо нажать на кнопку, которая управляет этой заслонкой. Контрольная лампа при этом должна загореть. Если лампа горит, а моторедуктор не работает, то его необходимо заменить.

Если Вы, находитесь в дороге, не имейте возможности заменить привод заслонки на обдув стёкол, то можно снять тягу с рычага заслонки с водительской стороны и повернуть её в ручную зафиксировав в открытом положении. Для открытия заслонки с пассажирской стороны потребуется открутить винты крепления моторедуктора и, повернув его корпус так же зафиксировать.

Проверка электродвигателя и регулятора оборотов.

Для проверки электродвигателя вентилятора отопителя и причины его отказа, если вентилятор не работает, потребуется снять воздухозаборник в подкапотном пространстве. Внутри открывшегося окна будет видно два провода с разъёмом. Для проверки питания подключите контрольную лампу выводам разъёма и при включенном зажигании поверните регулятор оборотов отопителя в сторону максимальных оборотов. Контрольная лампа при этом должна гореть ярко. При повороте рукоятки в сторону минимальных оборотов яркость лампы должна уменьшиться. Это свидетельствует об исправности регулятора оборотов.

Если контрольная лампа горит, а вентилятор не вращается, то его электродвигатель неисправен. Для проверки замерьте сопротивление между выводами электродвигателя в разъёме. Неисправность электродвигателя может быть вызвана зависанием щёток. В этом случае можно попробовать постучать по корпусу отопителя. При этом работа вентилятора может восстановиться до его следующего выключения, возможно больше, но доехать при этом до сервиса можно в тепле.

Если контрольная лампа не горит, при проверке питания, неисправен регулятор оборотов. При неисправности регулятора оборотов, временно можно соединить проводом плюсовой провод на разъёме с предохранителем около аккумулятора. Это позволит добраться до гаража или сервиса в зимний период.

Как снять отопитель Газель бизнес и разобрать его в виду большой трудоёмкости описать тут не имеется возможности, но подробную инструкцию с фотографиями Вы можете скачать с файлообменника «Отопитель Газель».

Ниже приведена принципиальная электрическая схема подключения отопитель Газель бизнес и вентиляции.

Признаки неисправности регулятора давления топлива

Если у машины заглох двигатель на холостом ходу или падает мощность мотора при движении, это могут быть симптомы неисправности регулятора давления топлива. Чаще всего сигналом поломки РДТ выступает внезапное увеличение расхода горючего.

Выделяют и другие признаки поломок:

двигатель работает неравномерно;
на холостом ходу останавливается работа мотора;
внезапно повышается или понижается частота вращения коленвала;
плохо работает система охлаждения;
мотор ощутимо теряет мощность;
при нажатии на педаль газа частично или полностью отсутствует отклик;
двигатель будто захлебываться;
слабое ускорение машины при переключении передач;
автотранспорт начинает часто двигаться рывками;
происходит стремительный расход топлива.

Наличие даже одного из таких признаков требует проверки состояния данного прибора.

Не греет печка, шесть основных причин. Что делать

Сегодня очень актуальная статья (особенно зимой) – не греет печка автомобиля, или очень плохо греет! Почему так происходит и какие этому есть основные причины. Ведь нормальный рабочий автомобиль должен прогревать салон в пределах 10 – 15 минут (если конечно у вас не турбированный двигатель, по нему частичное решение тут). Если после 15 минут у вас идет еле-еле теплый воздух (или вообще не идет), а все стекла внутри замерзли, то это не «есть хорошо»! Читайте мои советы внизу …

Для начала давайте подумаем – как же прогревается автомобиль? Как мы все с вами знаем, при работе двигатель внутреннего сгорания очень сильно разогревается, происходит это от трения поршней о стенки цилиндра, а также от сгорания топливной смеси. Если не охлаждать мотор, то он быстро выйдет из строя (поршни банально заклинит). Сделана целая система охлаждения из патрубков, трубок и радиаторов, которая не дает перегреться силовому агрегату. Так вот один из радиаторов стоит внутри салона, под панелью приборов.

Если не вдаваться в сложные технические подробности, то этот радиатор печки (прогреваемый охлаждающей жидкостью двигателя), и разогревает ваш салон. А чтобы эффективность отопления вырастала в разы, рядом присутствует вентилятор (имеющий несколько режимов работы, быстрее — медленнее) который обдувает этот радиатор, благодаря чему в салон интенсивно идет теплый воздух (как на стекла, так и пассажирам). И если что-то нарушает этот процесс работы, то в салон поступает холодный воздух, то есть печка не греет.

Теперь давайте поговорим, собственно, об основных причинах

Всего причин плохого разогрева около пяти.

Не работает вентилятор

Самая банальная причина, бывает — не работает вентилятор, банально не обдувается, а соответственно теплый воздух плохо поступает в салон, а точнее вообще не поступает. Конечно, радиатор печки будет разогреваться, но для отопления всего салона, это крайне не достаточно.

Ремонтные работы

Чтобы выполнить ремонт заслонок отопительной системы на автомобиле ГАЗель, потребуется сначала добраться до проблемного узла.

Фактически здесь требуется получить доступ к электровентилятору печки, поскольку именно в этом узле располагаются заслонки вместе с перемычками и приводом регулятора положения заслонок печки.

Да, владельцы ГАЗели могут полностью снять переднюю панель, демонтировать багажник, снять центральную консоль, чтобы полноценно добраться до корпуса отопительной системы, и максимально наглядно всё увидеть, проверить и отремонтировать.

Но по факту проще всего сделать это через верхний бардачок. Последовательность действий будет такая:

Отключите минусовую клемму на аккумуляторной батарее. Ваша личная безопасность превыше всего в подобных вопросах.
Откройте бардачок для документов, который располагается на торпедо.
Поднимите крышку, зафиксируйте её в поднятом состоянии.
По периметру бардачка после открытия вы увидите 4 шурупа или самореза.
С помощью соответствующего инструмента открутите их.
Теперь аккуратно поднимайте бардачок вверх, высвобождая его со своего посадочного места.
Вам открылся доступ к корпусу электровентилятора системы отопления ГАЗели. В дальнейшем сможете этим воспользоваться, чтобы произвести ремонт самого электровентилятора, либо выполнить иные работы, связанные с моторчиком отопительной системы.
Чтобы снять крышку корпуса вентилятора, требуется использовать ключ на 8. Лучше всего тут поможет головка с длинным переходником.
Открутите пару креплений и уберите крышку в сторону.
Теперь вы видите уже сам электровентилятор. Справа от него находится резиновое кольцо, которое следует извлечь, после чего снять сам вентилятор и убрать его немного в сторону.
Теперь покрутите правый регулятор на блоке управления печкой, чтобы проверить, работают ли заслонки синхронно и меняется ли их положение при работе регулятором.
Если заслонки перемещаются не синхронно, потребуется их демонтировать, либо переместить положение вручную.
Для второго варианта потребуется просунуть руку справа от корпуса электровентилятора, дотянувшись до рычажков. Там имеется специальная шайба или подобие гайки, которая легко проворачивается вручную.

Для более серьёзного ремонта в виде замены перемычки придётся провести более сложные демонтажные работы.

Увы, но для замены заслонок, когда вина в неполадках системы отопления на ГАЗели лежит именно на них, обойтись без полной разборки отопителя не получится. Да, конструкция отечественного коммерческого автомобиля далека от совершенства. Но порой удаётся обойтись малой кровью.

Как заменить переключатель печки на Газели

Автомобиль Газель является очень распространённой машиной на всём постсоветском пространстве. Это одно из самых доступных коммерческих транспортных средств, которое выпускается в грузовой, полугрузовой и пассажирской версиях.

Чтобы обеспечить необходимый уровень комфорта в зимний период для водителя и его пассажиров, в Газели обязательно предусматривается установка отопительной системы. Или просто печки. Но периодически она может выходить из строя.

Одной из проблем, с которой сталкиваются владельцы Газели, становится отказ работы печки на 1 и 2 скоростях. При этом на последней скорости всё функционирует отлично, печка включается и греет салон. Это прямо указывает на проблему с термореле или переключателем.

Ремонтные работы

Но по факту проще всего сделать это через верхний бардачок. Последовательность действий будет такая:

Отключите минусовую клемму на аккумуляторной батарее. Ваша личная безопасность превыше всего в подобных вопросах.
Откройте бардачок для документов, который располагается на торпедо.
Поднимите крышку, зафиксируйте её в поднятом состоянии.
По периметру бардачка после открытия вы увидите 4 шурупа или самореза.
С помощью соответствующего инструмента открутите их.
Теперь аккуратно поднимайте бардачок вверх, высвобождая его со своего посадочного места.
Вам открылся доступ к корпусу электровентилятора системы отопления ГАЗели. В дальнейшем сможете этим воспользоваться, чтобы произвести ремонт самого электровентилятора, либо выполнить иные работы, связанные с моторчиком отопительной системы.
Чтобы снять крышку корпуса вентилятора, требуется использовать ключ на 8. Лучше всего тут поможет головка с длинным переходником.
Открутите пару креплений и уберите крышку в сторону.
Теперь вы видите уже сам электровентилятор. Справа от него находится резиновое кольцо, которое следует извлечь, после чего снять сам вентилятор и убрать его немного в сторону.
Теперь покрутите правый регулятор на блоке управления печкой, чтобы проверить, работают ли заслонки синхронно и меняется ли их положение при работе регулятором.
Если заслонки перемещаются не синхронно, потребуется их демонтировать, либо переместить положение вручную.
Для второго варианта потребуется просунуть руку справа от корпуса электровентилятора, дотянувшись до рычажков. Там имеется специальная шайба или подобие гайки, которая легко проворачивается вручную.

Для более серьёзного ремонта в виде замены перемычки придётся провести более сложные демонтажные работы.

Учитывая сложность полного демонтажа, многие автовладельцы предпочитают в случае нарушения синхронности заслонок из-за сломанной перемычки менять положение вручную. Для этого достаточно просто открутить несколько винтов верхнего бардачка, снять кожух электровентилятора, и добраться до элемента регулировки. В принципе, два раза за год при переводе печки на летний и зимний режим сделать это можно.

Если же хотите сделать всё основательно, потребуется снимать торпеду, добираться до корпуса отопителя, частично разбирать его, и только при таких условиях получится открыть доступ к проблемным заслонкам. Таковы реалии владельцев автомобилей ГАЗель.

Оставаться перед наступлением зимы с неисправной системой отопления настоятельно не рекомендуется. Да и в жаркую погоду, когда хочется получить хоть немного прохлады за счёт наружного воздуха, мало кому будет приятно, если из печки начнёт дуть горячий воздух. Потому есть смысл основательно подойти к вопросу, выделить время на проведение комплексных демонтажных работ, и восстановить нормальное функционирование проблемного узла, снимая при этом всю печку и выполняя поставленную задачу.

Но при всех своих недостатках, эти коммерческие автомобили имеют ряд объективных преимуществ.

Основные причины выхода из строя вентилятора печки

Причин поломки гораздо больше, возникают они по самым разным причинам, мы рассмотрим самые основные причины выхода из строя, устранить которые может даже рядовой автолюбитель не занимающийся профессиональным ремонтом.

Щетки печки стерлись или вышли из строя

В такой ситуации нужно разобрать мотор печки и обязательно произвести замену щеток. Для этого с корпуса электрического двигателя снимается лопастное колесо (оно, как правило, закрепляется на защёлках). Если в каталоге автомобильных запчастей отсутствуют нужные щётки, то можно отпаять старые аналоги и заменить их идентичными по размеру. В крайнем случае графито-медные щётки подпиливаются посредством надфиля.

Естественно, пайка щёток не сможет быть выполнена без припоя, канифоля и паяльного прибора. После замены щёток при сборке электрического двигателя необходима очистка его внутренностей от продукта изношенности устаревших щёток.

При возникновении в процессе работы вентилятора пищащих или шумящих звуков нужно при его ремонте смазать втулки раствором литола. Для этого небольшая порция смазки кладётся на втулку (её торец) и затем нагревается для обеспечения её затекания внутрь. При бесшумной работе вентилятора смазка его втулок исключена, поскольку смазочный раствор, задерживая пыль, превращает её в вязкую пасту, затрудняющую работу вентиляторов.

Вентилятор работает на максимальной скорости или не переключается.

Если вентилятор функционирует только на максимальной скорости или невозможно переключиться на одну из его скоростей, данная проблема возникает из-за испорченных добавочных резисторов, используемых в электрических схемах на большинстве машин.

Как выполнить проверку резистора?

Добавочные резисторы проверяют с использованием мультиметра. Процесс диагностики заключается в измерении величины сопротивления выводов этого электрического элемента, а также сравнении полученных значений с указанными в инструкции для конкретной машины показателями резистора. При этом стоит проверить состояние термопредохранителя, который при коротком замыкании может сгореть. Иногда возникает проблема, связанная с отпаиванием резистора из-за его сильного нагрева. Новый резистор с идентичными параметрами подбирается на радиорынке.

Источниками проблемы являются температурный датчик, фиксирующий положение воздушного типа заслонок датчик, управляющая электрическая цепь, а также блок автоматического электронного управляющего модуля.
Пользуясь вышеприведенной информацией, можно без труда определить причину поломки вентилятора печки, а также при наличии опыта работы с электричеством, самому отремонтировать этот элемент.

Диагностика

Замена моторчика печки Газель Бизнес – очень длительный и трудоёмкий процесс. И для того чтобы эта работа не была напрасной, необходимо удостовериться в необходимости её выполнения.

На заглушенном моторе с включённым зажиганием покрутить рычаги и проверить все режимы. При переключении должны быть слышны щелчки срабатывания мотора-редуктора. Если срабатываний не слышно, нужно проверить питание на блоке управления.
Далее, нужно попробовать изменять положения ручки скорости вращения электродвигателя. Если он не работает во всех режимах, кроме самого быстрого, то это вышел из строя резистор. Если же нет вращения ни в одном из положений, то необходимо проверить питание на самом моторчике.
Нужно проверить шланги, подходящие к радиатору отопителя: при прогретом двигателе и положении рукоятки на горячий воздух они должны быть горячими. Если они холодные, значит, нужно проверить краник или привод.

Замена моторчика печки ГАЗЕЛЬ

GAZTEC.ru — Ремонт, покраска, ГБО, запчасти ГАЗ, УАЗ. Сайт: Наша группа VK: …

Где расположены заслонки

Если проблемная ситуация связана с заслонками печки ГАЗели, их потребуется демонтировать или выполнить ремонт. В большинстве случаев, когда речь идёт о механических неисправностях и поломке узла, предусматривается замена. Провести её не сложно.

Разобраться в особенностях работы заслонок печек на ГАЗели не сложно. Но именно они могут стать основной причиной слабой работы отопительной системы при исправном электровентиляторе и прочих основных узлах, включая радиатор печки.

Заслонки расположены непосредственно внутри отопителя. Если находиться со стороны водительского сиденья, то заслонки можно увидеть с правой стороны от кожуха электровентилятора. Чтобы подобраться к нему, потребуется снять большой бардачок со стороны пассажира. Но это не гарантирует полноценный доступ к узлу.

Для проведения более серьёзных ремонтно-восстановительных работ лучше добраться до электровентиляторы системы отопления, и уже в комфортных условиях выполнить ремонт.
