Что это такое и зачем он нужен

Стартер – это механизм автомобиля, который предназначен для прокрутки коленчатого вала двигателя внутреннего сгорания при помощи электрического тока аккумуляторной батареи автомобиля. Простыми словами – электромеханическая деталь, позволяющая запустить двигатель машины.

На заре становления автомобильной эпохи, чтобы завести мотор авто, нужно было вручную прокручивать с определенной частотой коленчатый вал двигателя. Многие еще помнят, как на советских автомобилях старых годов выпуска, водитель вставлял в переднюю часть машины, а именно в бампер или под него, необычный предмет, напоминающий кочергу. Затем резким вращением этой рукоятки запускал двигатель своего «железного коня». Хорошо, если он с первого раза «схватывал», а если нет, то дергать эту кочергу приходилось очень долго, вспоминая всех родственников по маминой линии конструкторов его машины. Эта кочерга в народе звалась «кривой стартер».

Со временем людям надоело «дергаться» перед авто, чтобы его завести и инженеры придумали электрический его вариант. Теперь вращение коленвала происходила за счет собственной электроэнергии автомобиля.

Схема стартера

Принципиальная схема обеспечения пуска силового агрегата, в которой участвует стартер (поз.3) выглядит так, как показано на рис.2, а ее основными элементами служат: аккумуляторная батарея (поз.1), генератор (поз.2) и выключатель (замок) зажигания (поз.4).

Рис.2

Кроме того, в данном разделе статьи мы посчитали уместным разместить еще одну схему, позволяющие произвести достаточно эффективную проверку работоспособности стартера.

Схема соединений для проверки стартера на стенде

Для проверки (на стенде) механических и электрических параметров стартера собирают несложную схему, приведенную на рисунке 3. Ее элементами являются:

сам стартер (поз.1);
цифровой или стрелочный вольтметр, предел шкалы которого составляет не менее 15 Вольт (поз.2);
ползунковый реостат, примерно на 800 Ампер (поз.3);
цифровой или стрелочный амперметр, величина шунта которого составляет 1000 Ампер (поз.4);
выключатель (поз.5);
автомобильная АКБ емкостью 55 А/час (поз.6).
соединительные провода сечением 16,0 миллиметров квадратных и более.

Как устроен автомобильный стартер?

Чтобы двигатель внутреннего сгорания начал свою работу, требуется механизм, который его запустит. Коленчатый вал начинает свое вращение благодаря электрическому стартеру. Ранее использовались «кривой стартер» или «пусковая рукоятка», но на современных авто они не применяются.

Современные системы Start-Stop запускают бензиновые моторы, воспламеняя искрой сжатую топливно-воздушную смесь – стартер не нужен. Когда-то в автомобилях использовался стартер-генератор, прокручивающий коленвал ремнем навесного оборудования.

Мы подробно рассказали, как работает автомобильный стартер. Все об устройстве – в видео и статье:

Нужен оригинальный б/у стартер? Закажите его в каталоге «АвтоСтронг».

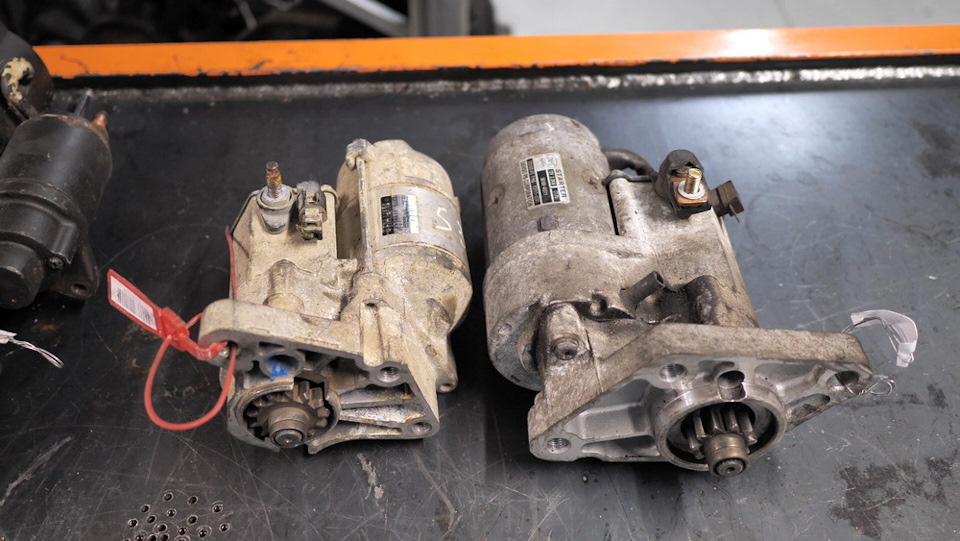

Принцип работы классического стартераКлассический стартер – это электромотор, прокручивающий коленвал за венец маховика. На валу стартера установлена шестерня, которая не постоянно зацеплена с зубцами венца, а только в момент запуска мотора, когда она «выдвигается» вперед. Результат – вал стартера вращается и прикладывает к коленвалу крутящий момент. Запускаются поршни, подается топливо и воспламеняется топливо-воздушная смесь, после чего запускается двигатель.

После того, как ключ перестает быть в положении «старт», стартер не вращается (на него не подается напряжение), а шестерня расцепляется с венцом маховика благодаря возвратной пружине.

В статоре стартера установлены постоянные магниты. Ток подается на обмотку через щеточный узел. Щетками выступают графитовые стержни.Также стартер не обходится без редуктора, который облегчает стартер и дает возможность использовать менее мощный электромотор. Редуктор увеличивает крутящий момент, который развивает электромотор, при этом уменьшая скорость вращения.

В современных авто не используются безредукторные стартеры, причина – в высоком энергопотреблении безредукторных стартеров с установленными в них электромагнитами.

На валу, установленном на выходе из редуктора, есть бендикс – шестерня с обгонной муфтой. Шестерня выдвигается и цепляется с венцом маховика, и вращение стартера передается на коленвал. После запуска мотора маховик вращается в разы быстрее, чем вращался стартер. Стартер не выходит из строя благодаря обгонной муфте – вращение маховика не передается на вал редуктора и стартер.

Выдвижение бендикса происходит благодаря втягивающему реле – электромагниту с втягивающей и удерживающей обмотками. Он установлен на стартере. Сердечник (шток) реле передвигается после подачи напряжения благодаря магнитному полю.Шток втягивающего реле движется назад, замыкая при этом контакты реле – «пятаки». Через «пятаки» на стартер подается плюс от аккумулятора. После этого:• начинает вращение ротор стартера;• отключается втягивающая обмотка из-за отсутствия «минуса»;• магнитное поле, появившееся из-за удерживающей обмотки, удерживает сердечники реле.

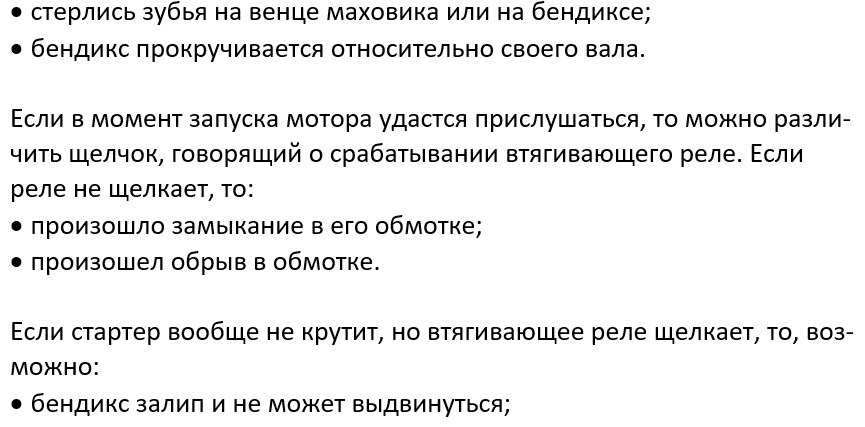

Основные неисправности стартера Выход стартера из строя приводит к тому, что двигатель не запускается. Причем стартер может прокручиваться, а коленвал – нет. В таком случае:

Редукторный стартер выйдет из строя за несколько минут, если будет вращаться от маховика заведенного мотора. В случае, если хорошо прогретый мотор запускается плохо, проверьте втулки и подшипники стартера: иногда они расширяются из-за нагрева и подклинивают вал якоря.

Проверяем, исправен ли б/у стартерУзнать, корректно ли работает стартер, можно, используя заряженную АКБ и двух проводов. Корпус стартера нужно соединить с «минусом», а второй провод – с «плюсом» АКБ. Не дотрагивайтесь им до корпуса стартера во избежание короткого замыкания!

Используйте плюсовый провод и дотрагивайтесь по очереди до:• контакта втягивающего реле – бендикс должен выдвигаться вперед;• силового контакта стартера – начнут вращаться вал стартера и бендикс;• одновременно – сперва контакта реле, после – верхнего силового контакта стартера. Бендикс выдвинется и начнет вращение (вместе с валом).

Нужен б/у стартер? Выбирайте его в каталоге «АвтоСтронг».

Конструкция узла

Автомобильный стартер большинства производителей имеет схожую конструкцию. Она включает в себя тяговое реле и коллекторный электродвигатель постоянного тока.

Корпус агрегата изготавливается из стали. Он имеет форму цилиндра. Внутри находится прикрепленный к корпусу статор. Чаще он выполнен в виде постоянных магнитов, но возможен вариант и с медной обмоткой. На корпусе также размещаются технологические отверстия для различных креплений.

Якорь является наиболее дорогой частью стартера, которая нередко повреждается. Он состоит из сердечника, обмотки и коллектора. Крепления якоря реализовано с помощью втулок.

Тяговое реле устанавливается непосредственно рядом с корпусом электродвигателя. В задней части реле находятся силовые контакты, которые называются пятаками. Также в конструкции имеется подвижная перемычка, выполненная из мягкого металла. Сердечник тягового реле с помощью подвижного коромысла соединяется с бендиксом.

Щеточный узел наиболее часто выходит из строя из-за износа или термических повреждений. Он состоит из щеток, диэлектрической основы и направляющих.

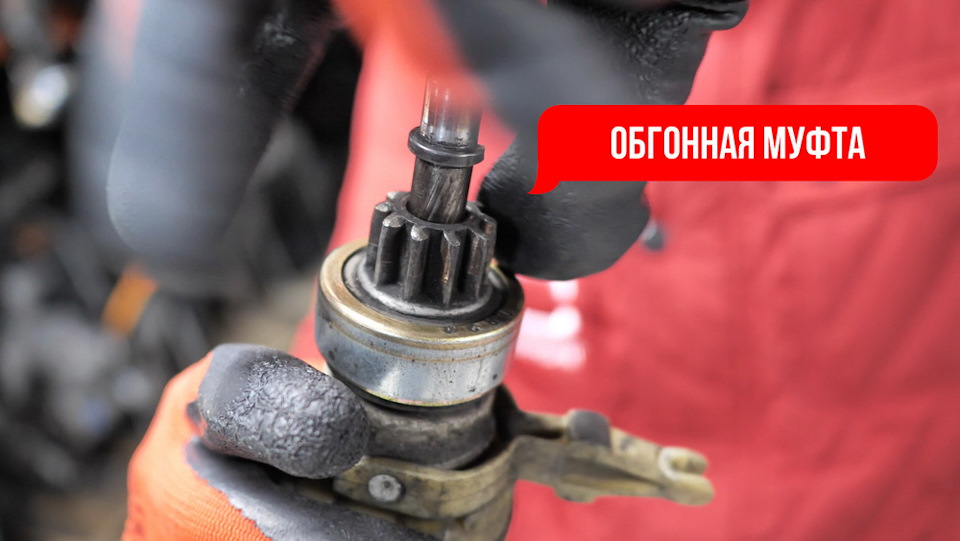

Подвижно на валу якоря располагается обгонная муфта. Она является роликовым механизмом, который соединяется с шестерней зацепления.

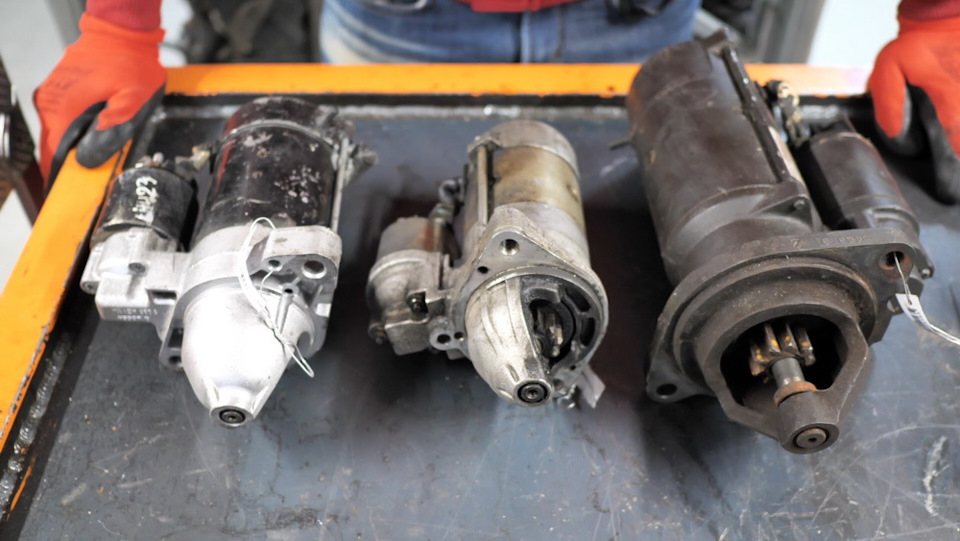

Также по конструкции выделяют нижепредставленные виды стартеров:

без редуктора;

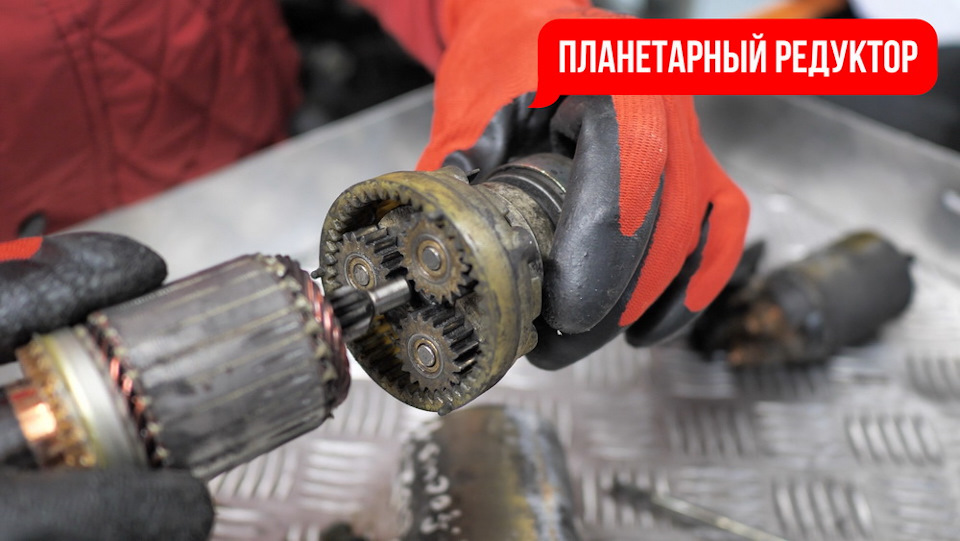

с планетарной передачей.

Безредукторные стартеры имеют более простую конструкцию и обладают хорошей надежностью. Несмотря на это их вытесняют узлы с планетарной передачей. Связано это с тем, что наличие редуктора, позволяет запустить ДВС даже при низком заряде АКБ.

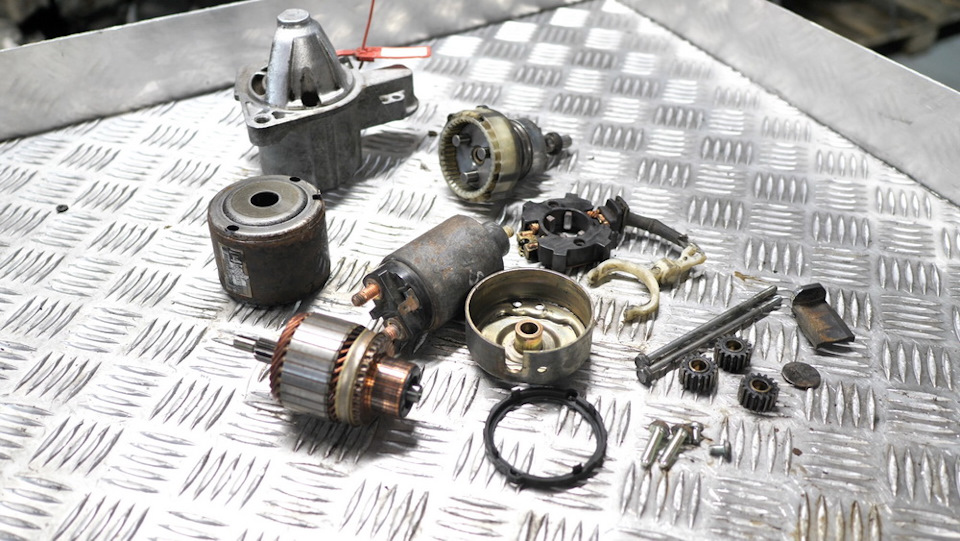

Посмотреть из чего состоит стартер можно на фото ниже, где узел представлен в разборе. Так выглядит большинство агрегатов независимо от бренда и завода-изготовителя.

Стартер автомобиля: схема, принцип работы и виды

Стартер и его функции

Автомобильный стартер представляет собой маленький 4-х полосный электродвигатель, который обеспечивает первичное вращение коленчатого вала. Это необходимо для того, чтобы обеспечить необходимую частоту его вращения для запуска двигателя внутреннего сгорания. Как правило, для запуска бензинового двигателя среднего объёма цилиндров необходимо иметь стартер, который обладает в среднем 3 кВт энергии. Стартер является двигателем постоянного тока и питает энергию от аккумуляторной батареи. Забирая напряжения от аккумулятора, электродвигатель увеличивает свою мощность с помощью 4 щёток, которые являются неотъемлемой частью любого автомобильного стартера.

Среди большого количества подобных электромагнитных двигателей различают всего 2 основных вида: стартеры с редуктором и без него.С редуктором

Многие специалисты советуют использовать стартер с редуктором. Это обусловлено тем, что подобное устройство обладает сниженной потребностью тока для эффективной работы. Такие устройства будут обеспечивать кручение коленчатого вала даже при низком заряде аккумулятора. Также одним из самых важных плюсов такого устройства является наличие постоянных магнитов, которые сводят проблемы с обмоткой статора к минимуму. С другой стороны при длительном использовании такого устройства есть вероятность поломки вращающей шестерни. Но к этому, как правило, приводит заводской брак или попросту некачественное производство.

Стартеры, которые не имеют устройство редуктора обладают непосредственно прямым действием на вращение шестерни. В данной ситуации владельцы автомобилей, которые имеют без редукторные стартеры выигрывают в то, что такие устройства имеют более простую конструкцию и легко поддаются ремонту (читайте про ремонт стартера своими руками). Также стоит отметить, что после подачи тока на электромагнитный включатель происходит моментальное сцепление шестерни с маховиком. Это позволяет обеспечить весьма быстрое зажигание. Стоит отметить тот факт, что подобные стартеры обладают высокой выносливостью, а вероятность поломки из-за воздействия электричества сведена к минимуму. Но устройства без редуктора имеют вероятность плохой работы при низких температурах.Принципы работы стартера с редуктором

При подачи тока от аккумуляторной батареи автомобиля, приводимого с помощью замыкания зажигания, на редукторный стартер происходит процесс подачи тока на якорь стартера через редуктор, который увеличивает мощность проходящего напряжения в разы. Далее происходит передача крутящего момента с якоря на шестерню. Всё это также происходит при помощи редуктора, который наделён постоянно работающими магнитами, а специальные щётки, которые способны вырабатывать большее сопротивление чем щётки обычного стартера позволяют обеспечить его постоянную и эффективную работу.

Схема стартера ВАЗ 2110 (5702.3708)1 – вал привода; 20 – контактные болты;2 – втулка передней крышки; 21 – вывод «положительных» щеток;3 – ограничительное кольцо; 22 – скоба;4 – шестерня с внутренним кольцом обгонной муфты; 23 – щеткодержатель;5 – ролик обгонной муфты; 24 – «положительная» щетка;6 – опора вала привода с вкладышем; 25 – вал якоря;7 – ось планетарной шестерни; 26 – стяжная шпилька;8 – прокладка; 27 – задняя крышка с втулкой;9 – кронштейн рычага; 28 – коллектор;10 – рычаг привода; 29 – корпус;11 – передняя крышка; 30 – постоянный магнит;12 – якорь реле; 31 – сердечник якоря;13 – удерживающая обмотка; 32 – опора вала якоря с вкладышем;14 – втягивающая обмотка; 33 – планетарная шестерня;15 – тяговое реле; 34 – центральная (ведущая) шестерня;16 – шток тягового реле; 35 – водило;17 – сердечник тягового реле; 36 – шестерня с внутренними зубьями;18 – контактная пластина; 37 – кольцо отводки;19 – крышка тягового реле; 38 – ступица с наружным кольцом обгонной муфты.

Устройство стартера автомобиля

На рисунке 1, в начале статьи, обозначены основные элементы стартера.

Любой автомобильный стартер, являющийся по сути своей электрическим двигателем, состоит из довольно большого количества конструктивных элементов (от четырех до шести десятков), входящих в его основные узлы:

Собственно электродвигатель.
Обгонную муфту, или бендикс (последнее название, являющееся фамилией изобретателя, наиболее распространено в среде автолюбителей).
Втягивающее, или тяговое реле (далее по тексту ВР).

Понимание устройства стартера, как агрегата, лежит в плоскости знания функционального назначения каждого из узлов, степени его приоритетности, эксплуатационных возможностях и т.д.

Электрический двигатель, являющийся основным узлом, функционально предназначен для передачи вращающего момента со своего вала на коленчатый вал силовой установки.

Другие два узла – вспомогательные, и их функциональное предназначение заключается:

ВР:

— продольное перемещение обгонной муфты, обеспечивающее в свою очередь перемещение ее рабочей шестерни, вызываемое движением якоря реле;

— замыкание контактов электрического двигателя в момент зацепления зубьев венца маховика с зубьями рабочей шестерни;

Бендикс. Обеспечение надежного соединения вала электродвигателя с венцом маховика.

>Для чего нужен стартер в автомобиле и где он находится?

Стартер в автомобиле — это механизм, назначение которого заключается в воздействии на коленвал с целью его прокручивания, необходимого для запуска двигателя.

Стартер устанавливается в месте соединения силового агрегата с коробкой передач. Здесь располагается обычно пластиковый кожух, выполненный в виде колокола. В зависимости от модели авто стартерный механизм может устанавливаться ближе к верхней части либо внизу. В первом случае автовладелец получит к нему доступ из моторного отсека, а во втором — из-под днища. Фиксация устройства осуществляется с помощью двух или трех болтов.

Виды стартеров

Как было описано выше в современных стартерах применяются не башмаки с обмоткой возбуждения, а магниты. Магниты в качестве статора позволяют значительно уменьшить габариты устройства. При этом частота вращения якоря повышается. Поэтому иногда применяется редуктор.

Исходя из этого, стартеры делятся на:

С устройством и работой простого стартера мы уже познакомились. Работа редукторного основана на тех же принципах, что и простого, но имеет немного другое устройство. Крутящий момент от якоря вначале поступает в планетарный редуктор, который его преобразует, и далее на вал бендикса. Вращение от якоря на шестерню передается через водило планетарного механизма.

Этот вид стартера имеет следующие преимущества:

Но такая конструкция сказывается на сложности ремонта.

Автомобильный стартер: назначение и устройство

Стартер предназначен для запуска двигателя автомобиля. Он состоит из трех основных частей: электродвигателя постоянного тока, втягивающего реле и приводной шестерни с обгонной муфтой.

Электродвигатели применяются с электромагнитным возбуждением или с возбуждением от постоянных магнитов. Последние более современные. Они компактнее, проще, потребляют меньший ток и имеют большую скорость вращения, но меньший крутящий момент. Поэтому в конструкцию таких стартеров дополнительно вводится редуктор для увеличения крутящего момента. Редуктор – планетарный, состоящий из трех шестерён, вращающихся вокруг центральной шестерни. Конструкция электродвигателя включает в себя ротор (вращающаяся часть) и статор (неподвижная часть). Питание к ротору подводится с помощью скользящих подпружиненых контактов – щеток. Ток, потребляемый стартером при работе, в пределах 100-200 ампер, а при запуске в морозы может достигать 400 – 500 ампер. Вот почему не рекомендуется держать стартер включенным более 10-15 секунд.

Втягивающее реле предназначено для подачи питания на электродвигатель и подвода приводной шестерни к венцу маховика. При повороте ключа зажигания в положение “Старт” на контакты реле подается питание. При этом замыкается цепь питания электродвигателя, а якорь реле через приводной рычаг вводит в зацепление шестерню с венцом маховика. В более современных стартерах втягивающее реле имеет, кроме основной обмотки, еще и удерживающую. Эта дополнительная обмотка предназначена для уменьшения потребляемого стартером тока, так как для удержания реле во включенном состоянии нужен гораздо меньший ток, чем для его пуска.

Обгонная муфта (“бендикс”) предохраняет электродвигатель стартера от поломки после запуска двигателя. Как только частота вращения коленвала превысит частоту вращения стартера, обгонная муфта рассоединяет приводную шестерню и вал электродвигателя.

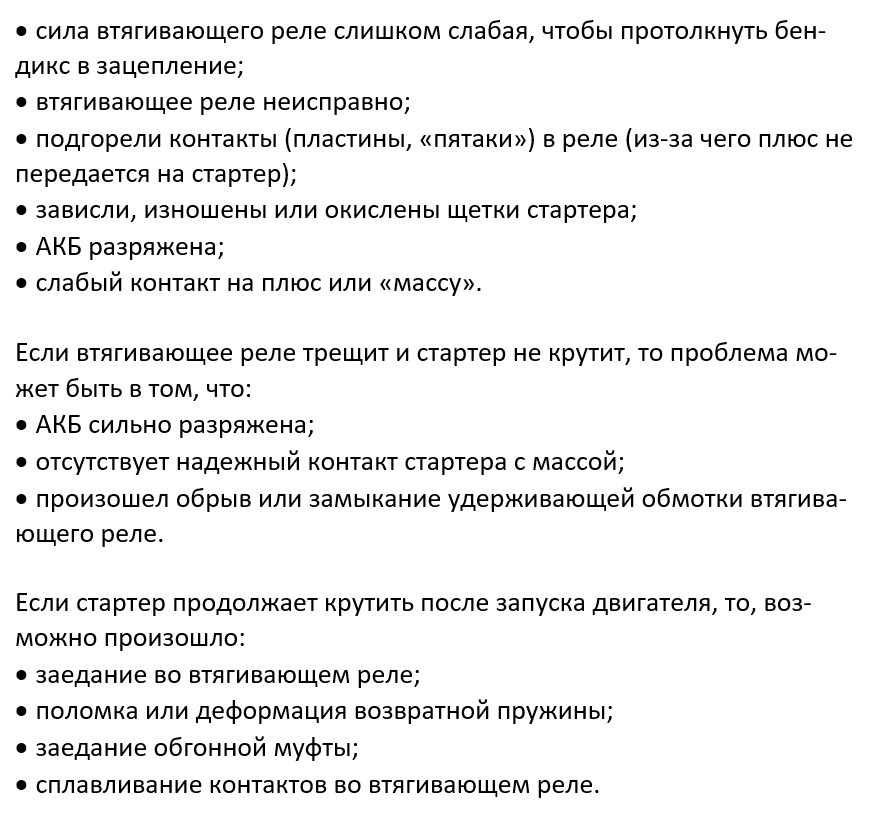

Основные неисправности

Все возможные виды неисправностей стартера можно разделить на механические и электрические.

С механическими узлами может быть связано:

Проблемы с электрикой:

Щетки и втягивающее реле не ремонтируются. Эти детали меняются на новые. Ремонт обмотки лучше доверить квалифицированному автоэлектрику. Однако необходимо понимать, что зачастую выходит из строя не сам стартер, а сопутствующие элементы. В таком случае необходимо провести диагностику для более детального выявления причины неисправности. Проще всего это сделать персональным диагностическим сканером, к примеру, с помощью недорогого мультимарочного устройства Rokodil ScanX.

После диагностики сканер укажет на точную причину неисправности, будь то перегоревший предохранитель, неисправность выключателя зажигания или неисправность электрической цепи. Rokodil ScanX подойдет практически для любых автомобилей с ODB-II разъемом и поможет сэкономить деньги на ремонте.

Стартер – это довольно сложный механизм, который требует внимания от водителя. Любые шумы и скрежет лучше оперативно устранять. Но несмотря на общую сложностью устройства, принцип его работы очень простой. Поняв его, можно самостоятельно устранить многие неисправности.

Механические неисправности

В основном механические проблемы проявляют себя тем, что стартер работает, но коленвал не вращается.

Однако есть одно исключение – изношенные вкладыши подшипника скольжения.

В этом случае может исчезнуть зазор между ротором и обмоткой статора и стартер перестанет вращаться вообще.

Эта поломка определяется после снятия узла – достаточно попробовать – не ходит ли в носке вал ротора.

Если вращение есть, но на коленвал оно не переделается, виноваты могут быть следующие детали:

Сносились ролики в зажимном устройстве бендикса.
Износились зубцы шестеренки бендикса.
Сломалась подающая вилка.
На венце маховика двигателя обломалось несколько зубцов.

Проблема с маховиком определяется по скрежету при запуске. Особенно характерно, когда маховик приходит во вращение и тут же перестает крутиться с возникновением скрежета.

Часто проблема в износившейся вилке, которая соскочила со своего места и не выдвигает бендикс вперед.

На стартер подается мощный ток, поэтому пятаки контактов подвергаются значительному воздействию искровой коррозии.

Через некоторое время их поверхность выгорает, со временем приводя к отсутствию контакта.

Подгоревшие пятаки контактов.

Подгоревшие контакты – самая распространенная причина того, что стартер перестает крутить или то вращается, то нет, при этом реле исправно срабатывает.

Для ремонта нужно:

Снять крышку реле, для этого нужно выкрутить крепеж, удалить гайки на медных болтах, также понадобится распаять контакты и развальцевать корпус отверткой.
С помощью наждачной бумаги тщательно очистить выгоревшие контакты.
При сильной коррозии контакты чистятся при помощи наждачного круга или нуждаются в полной замене.
Контактную пластину на штоке достаточно повернуть гладкой обратной стороной.

Это происходит по вине:

Заедания втягивающего реле.
Слипшихся контактов на реле.
Рычага привода (заевшего, слетевшего с креплений).
Обратная пружина ослабла или сломалась.

Для починки придется глушить мотор, и снимать узел для разборки.

Обычно о скорых проблемах со стартером можно узнать заранее, если быть внимательным.

О будущей поломке могут свидетельствовать следующие симптомы:

Включить стартер удается только после нескольких поворотов ключа. При этом звук втягивающего реле слышен. Пора чистить подгоревшие контакты.
Стартер с трудом крутит маховик, при этом аккумулятор исправен и хорошо заряжен. Скорее всего стерлись щетки, выгорел коллекторный узел или из-за выработки подшипника появилось биение ротора.
При выключении питания стартера он не сразу выходит из зацепления с маховиком. Причинами могут быть износившиеся зубцы шестерни маховика или бендикса, а также ослабшая возвратная пружина.

Описание стартера

Стартер представляет собой коллекторную машину постоянного тока. Он питается от аккумуляторной батареи. Электродвигатель рассчитан на кратковременную работу с большим током.

Так как после запуска двигателя внутреннего сгорания электромотор должен быть отсоединен от механической связи, в конструкции стартерного узла имеется тяговое реле. Оно обеспечивает подключение электродвигателя только в момент раскручивания коленвала до начала самостоятельной работы ДВС.

Существуют попытки создать альтернативу электростартеру. Наиболее перспективные варианты в сравнении с классическим запуском представлены в таблице ниже.

Таблица — Сравнение прочих видов запуска с электростартером

Вид запуска	Преимущество перед электростартером	Недостаток способа на фоне электростартера
Кикстартер	Простота и надежность	Требуется прикладывать физическую силу. Невозможность таким способом запустить высокообъемистые моторы из-за слишком большого требуемого усилия.
Пневмозапуск	Актуален для мощных и сверхмощных ДВС	Громоздкая сложная система
Direct Start	Нет необходимости в дополнительном оборудовании	Нестабильность работы системы что не позволяет ее применять серийно.
Пиростартер	Безотказность запуска	Не подходит для частых пусков

Стартер устанавливается обычно непосредственно на блок цилиндров или корпус коробки переменной передачи. Для того, чтобы увидеть где находится узел через верх моторного отсека требуется снять воздушный фильтр и аккумуляторную батарею. Снизу электростартер прикрыт защитой двигателя.

Цена на узел зависит от марки и модели автомобиля, а также от бренда производителя стартеров. Наиболее дешевые агрегаты стоят от 2500 рублей. Верхние границы цен как таковой не существует, но редкий агрегат имеет стоимость выше 60 тыс. рублей.

Принцип работы стартера и его устройство

Стартер – это электродвигатель с приводом, обеспечивающим его соединение с ротором двигателя. Через него устройство раскручивает мотор внутреннего сгорания.

Поршневая группа приходит в движение, происходит компрессия и воспламенение топливной смеси в камере сгорания. После этого двигатель начинает работать самостоятельно.

Современные стартеры достаточно просты по устройству.

Они состоят из нескольких деталей:

Корпус с обмотками статора.
Носок корпуса (не на всех моделях).
Бендикс.
Ротор.
Втягивающее реле.
Щеточный узел.
Задняя крышка.
Вилка.
В некоторых моделях также имеется редуктор, увеличивающий скорость вращения шестеренки бендикса.

Устройство стартера.

Чтобы завести мотор, первым делом водитель включает стартер поворотом ключа в замке зажигания, запуская следующую цепь процессов:

При замыкании контактов на замке, в него подается ток на втягивающее реле стартера.
В реле возбуждается магнитное поле, которое втягивает в корпус шток, сжимая при этом пружину.
На конце штока находится контактная пластина из меди, с силой прижимающаяся к медным контактам, один из которых подсоединен к обмоткам электродвигателя стартера, а второй – непосредственно к плюсовому выводу аккумулятора.
При замыкании контактов на обмотки подается ток и ротор стартера приводится во вращение.
Одновременно с замыканием контактов, втягивающее реле с помощью вилку выдвигает вперед бендикс, шестеренка которого входит в зацепление с зубцами на венце маховика. Маховик раскручивается, поршни приходят во вращение и двигатель запускается.
Чтобы после начала работы двигателя стартер не стал тормозить двигатель, бендикс имеет устройство, позволяющее вращаться ему только в одном направлении, проскальзывая в другом. Это позволяет маховику свободно крутиться, обгоняя вращение бендикса.
После выключения стартера поворотом ключа, подача тока на обмотки реле прерывается, магнитная сила исчезает. Шток возвращается в обычное положение под воздействием обратной пружины, что приводит к размыканию питающих контактов стартера и выводу шестеренки бендикса из зацепления с венцом маховика.

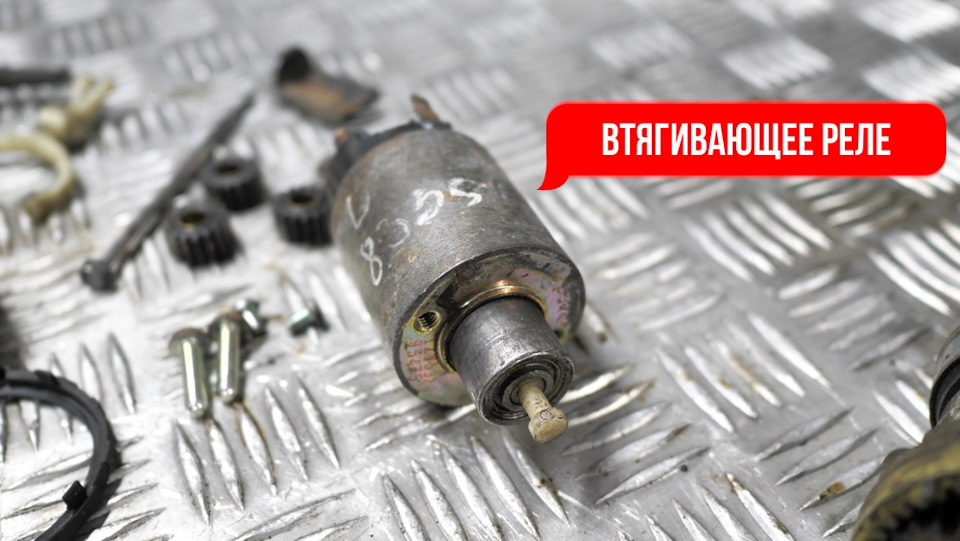

Втягивающее реле

Оно состоит из двух обмоток – втягивающей и удерживающей. Концы которых подключены к управляющему контакту, выход первой к выходному контакту реле, выход второй к корпусу. Двух силовых контактов (пятаков), которые замыкаются при появлении напряжения на обмотках и штока, подпружиненного штока, к которому с одной стороны закреплена вилка бендикса, а с другой – пластина, замыкающая силовые пятаки при срабатывании реле.

С внешней стороны имеется три контакта:

Управляющий. К нему подключен провод от замка зажигания к обмоткам реле
Два силовых болта. К ним гайками прикручиваются провод от аккумуляторной батареи и провод от реле к электродвигателю. С внутренней стороны эти болты выполнены в виде контактных пятаков, которые замыкаются пластиной штока при срабатывании втягивающего реле

Принцип работы втягивающего

Когда вы поворачиваете ключ зажигания, электричество от замка подается на управляющий контакт. Появляется напряжение на первой обмотке (втягивающей). Электромагнитное поле этой обмотки притягивает шток, который своей пластиной замыкает два силовых контакта. Через контакты ток поступает на электродвигатель стартера. Так как выходной конец втягивающей обмотки соединен с одним из силовых контактов, то на нем появляется «плюс», исчезает разность потенциалов и пропадает напряжение на ней, соответственно и магнитное поле.

В это время вступает в работу удерживающая обмотка, которая вторым концом постоянно соединена с массой. Именно она удерживает шток реле с пластиной в рабочем положении, замыкая силовые болты до тех пор, пока вы держите ключ в положении «Пуск». Заведя двигатель, вы отпускаете ключ, пропадает напряжение на второй обмотке втягивающего реле и его шток возвращается в исходное положение. При этом размыкаются контакты, прерывая цепь подачи напряжения от АКБ к электродвигателю.

Видео как работает втягивающее реле:

Причины возникновения неисправности

Прежде чем начать изучение причин неисправности, напоминаем, что здесь и далее мы говорим о треске стартера, который больше всего похож на громкий дребезг контактов электромагнитного реле. Если из-под капота слышится неприятный металлический скрежет, то он появляется из-за неполноценного зацепления обгонной муфты (бендикса стартера) с зубьями маховика – это совсем другая история.

Чаще всего стартер, при повороте ключа зажигания, трещит по трем причинам:

1. Разряженная аккумуляторная батарея

Чтобы разобраться с причиной возникновения треска из-за разряженной аккумуляторной батареи, давайте вспомним устройство стартера. При повороте ключа зажигания напряжение бортовой сети поступает на обмотку его втягивающего реле. Появляющиеся при этом электромагнитные силы заставляют двигаться якорь устройства. Он замыкает силовые контакты, которыми электродвигатель стартера подключается к аккумулятору, а кроме того, заставляет шестерню бендикса вступать в зацепление с маховиком.

При разряженной аккумуляторной батарее ее энергии может хватать, чтобы притянуть металлический сердечник – о том, чтобы провернуть коленчатый вал не может быть и речи. Как только замыкаются контакты стартера и подается питание на его электромотор, напряжение просаживается до такой степени, что электромагнит оказывается не в состоянии удерживать металлический сердечник. Под действием возвратной пружины он стремится занять исходное положение и размыкает силовые контакты. Восстановившееся напряжение способствует повторному втягиванию якоря, и ситуация воссоздается многократно.

Чтобы убедиться в том, что виновником проблемы является глубокий разряд аккумулятора, достаточно включить несколько потребителей (освещение, электродвигатель отопителя и др.) и нажать на звуковой сигнал. Последний либо не включится вообще, либо будет слышен с хрипами, пониженной амплитудой или затуханием.

2. Плохой контакт двигателя с «массой»

Картина происходящего практически неотличима от рассмотренного выше случая с той лишь разницей, что проверка на разряд аккумулятора завершается с отрицательным результатом – все потребители, включая звуковой сигнал, работают на полную силу.

А вместе с тем, определить, что причиной неисправности выступает плохой контакт между аккумуляторной батареей и двигателем, очень просто – достаточно обратить внимание на контрольную лампу давления масла, которая находится на панели приборов. Если напряжение в бортовой сети авто ниже нормы, то поворот замка зажигания в положение «Пуск» приведет к постепенному затуханию яркости свечения сигнальной лампы (как и всех других). В случае, когда причиной треска втягивающего реле стартера выступает плохая «масса», попытка запуска двигателя приведет к полному ее угасанию в такт со щелчками втягивающего реле

В то же самое время другие индикаторы интенсивность свечения практически не меняют

В случае, когда причиной треска втягивающего реле стартера выступает плохая «масса», попытка запуска двигателя приведет к полному ее угасанию в такт со щелчками втягивающего реле. В то же самое время другие индикаторы интенсивность свечения практически не меняют.

Объясняется все очень просто – «массой» датчика давления масла, как, впрочем, и стартера, является корпус. Поэтому, как только будет утерян электрический контакт между двигателем и аккумулятором, оба этих устройства синхронно перестают работать.

3. Обрыв или замыкание обмотки реле стартера

Еще одной причиной, из-за которой происходит треск втягивающего реле, является межвитковое замыкание или обрыв его удерживающей обмотки. Другими словами, усилий электромагнита становится недостаточно для того, чтобы удерживать в замкнутом состоянии силовые контакты реле стартера и осуществлять зацепление шестерни обгонной муфты с зубчатым венцом маховика. Под действием возвратной пружины бендикс стремится занять исходную позицию, а расположенная на якоре контактная площадка размыкает электрическое соединение. После этого втягивающая обмотка включается вновь и ситуация многократно повторяется, что и становится причиной треска.

Определить, что в данном случае вышло из строя втягивающее реле стартера, можно и по поведению расположенных на панели приборов контрольных ламп. В момент, когда слышны громкие щелчки включения стартера, их яркость не меняется – коммутация электродвигателя стартера происходит на столь короткое время, что напряжение аккумулятора практически не просаживается.
