На что обратить внимание при выборе цепей противоскольжения?

Отличия цепей по классу

Бывают следующих видов:

• Жесткие. Предназначены для передвижения по «жёсткому» бездорожью. Способны «вытянуть» авто даже в самых сложных ситуациях. Изнашиваются довольно быстро. К недостаткам можно отнести ограничение в скорости – до 40 километров в час. Но, по мнению экспертов, этой скорости более чем достаточно во время передвижения по горной местности или «глубокому» бездорожью.
• Мягкие. Они резиновые. Рассчитаны для передвижения по довольно ровной и тем не менее довольно труднопроходимой местности (болото или снег). Максимальная скорость движения с установленным подобным приспособлением не должна превышать более 80 километров в час. Стоит отметить, что эти цепи быстрее выходят из строя, нежели первые (хотя именно «жёсткие» быстрее изнашиваются – как указано выше).

Возьмите себе на заметку, что износ шин, оснащённых подобным «реквизитом», во многом зависит от частоты использования. Чем чаще вы двигаетесь по ровном и твёрдом покрытие, тем быстрее они придут в негодность. Пусть вас подобная информация не удивляет, ведь цепи и были придуманы для того, чтобы выбираться из сложных ситуаций, а не для езды по асфальте.

Для чего нужны цепи противоскольжения

Антипробуксовочные цепи сделают из среднестатистического автомобиля вездеход повышенной проходимости. Они увеличивают сцепление автомобиля с любым дорожным покрытием. С такими цепями автомобилю не страшны любые преграды: ни грязная жижа, ни скользкий лед, ни высокие сугробы.

Главное достоинство таких устройств заключается в том, что их возможно применить в случае острой необходимости. Например, вы поехали на рыбалку. Сначала двигались по асфальтированной дороге, а затем съехали на проселок. Тут возникло неожиданное препятствие — дорогу размыло дождем. В этом случае просто достаньте цепи противоскольжения и пристегните их на колеса. Теперь можно ехать.

Всегда храните в багажнике машины данные устройства, чтобы применить их экстренной ситуации. Они пригодятся владельцам не только джипов и паркетников, но и обычных легковушек.

Цепи своими руками

При желании сделать цепи противоскольжения можно и своими руками.

Для этого действуйте в следующей последовательности:

подготовьте рабочее место и необходимое оборудование — тиски, болгарку, цепь, крючки, соединительные звенья (карабины) и устройства для натяжения;

внимательно осмотрите выбранную цепь – она должна быть сварена максимально качественно (спайка запрещена)

Особое внимание уделите длине – ее должно хватить для опоясывания всего колеса;
определитесь с наиболее предпочтительным рисунком. Самый простой вариант – лесенка;

произведите разметку цепи и отрежьте необходимые заготовки с помощью болгарки;

на концы заготовок с продольной стороны оденьте карабины

Крепление можно производить с помощью колец или крюков;

поперечные элементы прикрепите к местам соединения на продольных цепях. При этом чем большее число поперечных планок имеют цепи противоскольжения, тем лучше;

к боковому отростку подцепите устройство натяжения (сделать это можно с применением карабина), а с другого конца наденьте крюк;
остается окончательно соединить систему – для этого понадобится два натяжных устройства.

Вот и вся схема монтажа. Если подготовить весь материал и действовать четко по плану, то на выполнение работы уходит не более 2-3 часов.

Как самостоятельно сделать цепи на колеса

Выбор цепей противоскольжения сейчас на рынке очень большой, но приобретать их не обязательно, поскольку они не сложные в изготовлении и сделать вполне можно и самому. Но в домашних условиях  изготавливаем только жесткую цепь.

В первую очередь определимся с геометрией рисунка. Самым простым будет «лесенка», но при желании можно сделать и «ромб», хотя он и сложнее в изготовлении. Из материалов потребуется:

• металлическая цепь, звенья которой соединяются при помощи сварки. При этом сразу же  определяемся с размерами звеньев;
• крепление;
• натяжное устройство.

Видео: Делаем ЦЕПИ на колёса

Что касается инструментов, то понадобиться:

• угловая шлиф. машинка с отрезным кругом («болгарка»);
• сварочный аппарат;
• измерительный инструмент;
• тиски.

Имея это, приступаем к работам:

1. Делаем замеры. В первую очередь следует по колесу отмерить продольные ветки, обе они должны быть одной длины.
2. Отрезаем «болгаркой» требуемые участки.
3. Замеряем длину поперечных элементов и нарезаем их в нужном количестве (чем больше поперечин, тем лучше).
4. В концевых звеньях поперечных веток в месте сварного шва делаем разрез и немного разгибаем. Делаем так со всеми подготовленными элементами.
5. Укладываем на землю продольные ветки и разрезами звеньев поперечин зацепляемся к ним. Следим, чтобы поперечины располагались перпендикулярно основам и на одном расстоянии друг от друга.
6. При помощи сварочного аппарата завариваем проделанные прорези.
7. На передние концы продольных веток таким же образом крепим крюки или карабины.
8. При надобности на ту ветку, которая будет располагаться с внутренней стороны, устанавливаем натяжное устройство.
9. Изготовленное изделие устанавливаем на колесо и проверяем, как она садится (при надобности наращиваем или укорачиваем продольные ветки).

Можно при сборке использовать и болтовые соединения поперечин с продольными ветками, но  сварной шов надёжнее.

Преимущества и недостатки

Иногда перед автолюбителями встает вопрос, что выбрать: цепи противоскольжения или нечто другое? Подбирая оптимальный способ повышения проходимости авто, водитель должен ориентироваться на плюсы и минусы того или иного варианта. Рассмотрим, чем же хороши цепи?

Преимущества:

Универсальность. Оснащение с большим успехом применяется и летом, и зимой. Не существует никаких ограничений их использования в межсезонье.

Доступность. Во многих странах стальные изделия запрещено надевать на колеса из-за их негативного влияния на дорожное покрытие. В России цепи доступны всем. Это единственный способ беспрепятственно передвигаться по бездорожью.

Удобство. Благодаря своим небольшим размерам, браслеты обладают компактностью. Их можно хранить в багажнике, т.к. они не занимают много места.

Простота монтажа. Цепи достаточно легко надеваются и также легко снимаются после того, как сложный участок дороги останется позади.

У изделия есть еще одно важное преимущество — его разрешается применять только по мере необходимости. Считается, что металлическое оснащение — это самый лучший способ предотвратить аварию на дорогах города и скоростных шоссе

Кроме того, цепи выручают водителя в неожиданные моменты. Например, когда во время поездки за город начался ливень и дороги сильно размыло

Считается, что металлическое оснащение — это самый лучший способ предотвратить аварию на дорогах города и скоростных шоссе. Кроме того, цепи выручают водителя в неожиданные моменты. Например, когда во время поездки за город начался ливень и дороги сильно размыло.

Цепи противоскольжения не лишены недостатков, из-за которых приходится ограничивать их использование.

Износ деталей автомобиля. Во время езды с цепями подвеска, рулевое управление, рейка — все это подвергается повышенным нагрузкам и ведет к быстрому износу. Помимо этого, сильно страдают шины, срок их службы заметно сокращается.

Ограничение скорости. Не рекомендуется перемещаться по трассе быстрее 40-50км/час. После установки браслетов характеристики сцепления меняются, в связи с этим возникают скоростные ограничения.

Существует щадящий метод увеличения проходимости авто — приобрести резиновые или пластиковые изделия. Однако их внедорожные свойства несколько хуже, чем у металлических. С этими цепями водитель сможет передвигаться по трассе со скоростью 90км/ч.

Общие правила эксплуатации браслетов

Для всех без исключения браслетных образцов все же необходимо соблюдать общие правила:

Скоростной режим на автомобиле, оснащенном браслетными приспособлениями, должен быть в пределах 50-80 км/час;
Используя браслетные устройства, нужно минимизировать время передвижения по сухим и асфальтированным площадям трассы, такая езда будет создавать не только лишний риск поломки приспособлений, но и негативно влиять на состояние автомобильной подвески и колесных шин;
При использовании браслетов необходимо следить за плавностью обеспечения разгона/торможения, дабы избежать жесткой работы сцепления и ничем неоправданных рывков;
Монтировать браслеты противоскольжения предпочтительнее на приводную ось (в противном случае, монтаж на неприводном шасси не имеет смысла и подобный метод даже способен создать излишние сложности в движении);
Необходимо аккуратно и соблюдая особую осторожность монтировать описываемые приспособления на легковые машины с увеличенным диаметром дисков. В этом случае требуется в обязательном порядке убедиться, что между суппортом тормоза и фиксатором браслета остался надежный зазор;
В большинстве сложных ситуаций, имеет смысл отключить автоматическую систему торможения, а также систему поддержания устойчивости курса и иные системы  электронной поддержки, ибо они вряд ли рассчитаны на использование авто с такими навесами и, скорее,  будут больше мешать, чем помогать.

Фиксация

Отдельно стоит упомянуть о фиксирующих элементах браслетов. Они могут быть различны по своему конструктивному характеру и делятся на:

• Лента-ремень из нейлона – крайне ненадежное средство фиксации, ибо существует риск ее разрыва при трении о диск, особенно данная проблема актуальна для штампованных дисков, кои обладают острыми краями;
• Цепной отрезок – более надежный вид крепления, с точки зрения механической прочности, однако, может представлять опасность для самих колес – отрезком легко можно повредить эксклюзивные литые диски.

Существующие разновидности

Между собой эти вспомогательные средства могут различаться по геометрии рисунка и материалу изготовления, что будет влиять на общие внедорожные свойства и само поведение автомобиля на трассе.

Производственный материал

Производство цепей может осуществляться из жесткого либо мягкого материала. На заре автомобилестроения средства увеличения проходимости производились только из металла – жесткого материала. Основой выступали сталь и алюминий, чуть позже – титан. При всем при том, что на прочность изделия также повлияет и размер и толщина цеповых звеньев. Таким образом, чем больше размер звена, тем больше коэффициент проходимости.

Несомненным плюсом жесткой основы является повышенная проходимость и усиленные противогололедные/противобуксовочные свойства при движении по ледовому покрытию. Подобная конструкция, говоря простым языком, попросту лучше «выгребает» из-под колес. Все же, шум будет при этом стоять достаточный и подобное оснащение имеет строгий лимит по скорости – не более 40 км/час. Средство с более крупными звеньями будет обладать значительным весом, и к тому же не на всех типах машин его возможно установить – на некоторых этого просто не позволит сделать арка. Структурно жесткие цепи представляют собой обычную цепь со звеньями, на которой закреплены поперечные элементы.

Мягкие изделия характеризуются тем, что в их производстве применяются неметаллические основы:

• Полиуретан;
• Пластик;
• Резина.

С целью увеличения прочности подобных конструкций используется армирование. Таким образом, мягкое основание тоже хорошо сцепляется с поверхностью, но износ шин происходит в меньшей степени. Скоростной предел для таких средств уже выше – до 80 км/час, и вдобавок шумовой эффект в движении гораздо менее слышен.  Однако, при езде по обледенелой поверхности показатели уменьшаются и возможно проскальзывание.

Если говорить о практическом применении жестких и мягких вариантов, то первые более подходят для загородных поездок (больше вероятность встретить обледенелую дорогу) в зимний период, а вторые – отлично помогут зимой при движении в городе, где процент необходимости в преодолении грязи явно больше.

Рисунок и его геометрия

Рисунок по своему строению подразделяется на три типа и может напоминать:

• «Лесенку»;
• «Соты»;
• «Ромб».

Основа «лесенки» представляет собой две продольные ветки и размещается он по всей окружности колеса с каждой стороны. Для ее закрепления на шасси на «лестничной» основе смонтированы специальные замки. Далее к основе прикрепляются рабочие части. Кода подобная цепь находится в расправленном положении, то она полностью напоминает собой веревочную лестницу, отсюда и произошло ее название.

«Лестничный» тип – самый незамысловатый вид средств для увеличения проходимости, поэтому стоит он весьма недорого. Но данное приспособление имеет ряд существенных минусов:

• В ее конструкции рабочие части параллельны друг дружке, из-за чего с трассой контакт носит переменный характер, что позволит авто «зарыться» в глубоком снегу или на рыхлой земле;
• В силу особенности размещения на «лестнице» рабочих частей, она более эффективна лишь при продольной езде, поперечная же езда у данных грунтозацепов малоэффективна;
• По причине контакта с поверхностью попеременно, возникает дополнительная нагрузка на трансмиссию.

Большинство профессиональных водителей предпочитают «ромбовые» модели, считая их более надежными в эксплуатационном плане. Их конструкция вполне похожа на «лесенку», вот только там применяются продольные ветки из чего и формируется узор в виде «ромба».

«Сотовый» узор тоже формируется поперечными ветками из нескольких «ромбов», имеющих периодическое размещение по всей длине, при том, что они связуются друг с другом особым соединением в виде линии.

У «сот» и «ромба», в отличие от «лестницы», рабочие ветки контактируют с поверхностью на перманентной основе, что означает снижение отрицательного воздействия на шины и трансмиссию. Отсюда видно, что «соты» и «ромб» лучше сопротивляются поперечному воздействию и машину будет в разы меньше уводить в стороны.

На что стоит обратить внимание при выборе цепей

Чтобы правильно выбрать цепи противоскольжения на колеса легкового или грузового транспорта, важно определить цель и частоту их эксплуатации. Необходимо знать, из каких материалов изготовлены грунтозацепы, срок эксплуатации устройства, размеры, а также форму и тип крепления

Материал изготовления

Для изготовления грунтозацепов используется пластик, полиуретан, резина, алюминиевые сплавы, сталь. Жесткие противоскользящие цепи подходят для езды при крайне плохих погодных условиях и в гололедицу. В случае, когда основным препятствием для водителя служат снежные дороги и грязь, в качестве материала следует выбирать резиновые или пластиковые модели.

Цепи противоскольжения из стали

Выбирая цепь противоскольжения, следует учитывать и способ обработки ее звеньев при изготовлении.  Металл, не подвергавшийся термообработке, более пластичен и в случае наезда колеса на бордюр или острый камень не лопается. Срок службы мягкого металла небольшой, так как он быстро истирается. Каленая сталь превосходно противостоит соприкосновению с гравием и асфальтом, но служит недолго по причине своей хрупкости.

Оптимальные свойства присущи грунтозацепам комбинированной термообработки, благодаря которой материал сохраняет пластичность изнутри, а снаружи – прочность, что обеспечивает защиту от истирания об абразивы и гарантирует более длительный срок службы.

Срок эксплуатации

У противоскользящих цепей есть срок эксплуатации, который отличается в зависимости от вида устройства. Стальные грунтозацепы используются для преодоления коротких расстояний, например, при движении по сложному участку или при необходимости вытаскивания автомобиля из ямы. Мягкие изделия можно надевать при прохождении длительного отрезка пути и применять их регулярно, исключая необходимость шипования авторезины.

Подбор цепей

Важным аспектом является подбор цепи противоскольжения по размеру колеса. Современный рынок предлагает автовладельцам широкий ассортимент грунтозацепов, но большая их часть разрабатывается для легковых авто со стандартным радиусом колес. Поэтому для крупного транспорта такие устройства не подойдут – они не справятся со своей задачей и в процессе движения могут съехать с колеса, повредив автомобиль. Цепи противоскольжения подбираются по параметрам конкретного авто: чем шире колесо, тем длиннее должна быть оплетка.

Различия по форме и типу крепления

Грунтозацепы имеют существенные различия по форме и типу крепления, что отражается не только на внешнем виде колеса, но и на дополнительных характеристиках устройства. По данному параметру существуют такие разновидности цепей, как треугольник, соты, лесенка. И чтобы понять, что лучше: цепи противоскольжения сота или лесенка, грунтозацепы треугольник или сота, необходимо понимать, какими свойствами они наделяют колеса автомобиля:

• Тип крепления «треугольник» заключается в соединении продольных полос боковыми тягами, формирующими узловые точки. Натяжение происходит под углом, вследствие чего образуются линии зигзага. Такое изделие имеет высокую эффективность при езде по глубокому снегу, но в грязи автомобиль может застрять.
• В случае с типом крепления «соты» колесо обматывается цепными звеньями, перекрещивающимися по диагонали. Данное приспособление постоянно соприкасается с дорогой, благодаря чему автомобиль имеет высокую устойчивость. Но «соты» ограничивают скорость передвижения транспорта.
• «Лесенка» представляет собой оплетку протектора ремнями, которые располагаются перпендикулярно колесу. Такой тип крепления имеет «загребающие» свойства, что обеспечивает хорошую проходимость по грязевым участкам, но обладает малоэффективными свойствами при прохождении глубокого снега. А в связи с небольшой площадью контактирования с колесом грунтозацепы «лесенка» способны саморазрываться. Использовать эти цепи противоскольжения лучше для зимы.

Плетение цепей скольжения — лесенка и ромб

Становится понятно, что выбор конкретной разновидности опирается на цели использования грунтозацепа.

Чем опасно использование цепей против скольжения

При постоянном использовании цепей противоскольжения возможны следующие негативные последствия:

• Увеличивается нагруженность рулевого устройства.
• Быстро изнашивается подвеска.
• Цепи сильно шумят при езде.
• Повышается изнашиваемость покрышек.
• Невозможно держать высокую скорость.
• Не комфортно передвигаться.

Не пользуйтесь данными устройствами жесткого типа при езде по асфальтированным дорогам — это приводит к повреждению дорожного полотна.

Соблюдайте скоростной режим: для жестких — не выше 80 км/ч, для мягких — не выше 50 км/ч. Используйте такое оборудование только в экстренных ситуациях для увеличения проходимости.

• Автор материала
• Другие материалы

Автор Автомеханик

• Топ 15 самых дешевых автомобилей в России на 2020 год — 19.11.2019
• Отключилась коробка передач — 30.07.2019
• Стартер не крутит на горячую — 22.07.2019
• Можно ли автомобильное масло заливать в мопед? — 21.07.2019
• Есть ли вред для вариатора при резком снижении скорости при въезде в лужу? — 21.07.2019

Посмотреть другие статьи

Виды цепей

Подразделить цепи можно на 2 группы:

• мягкие
• жесткие

Что касается жесткого варианта, то за основу берётся металлическая цепь, она может быть изготовлена из стали, алюминия или титана.

Минус такой конструкции в очень быстром износе шин и шуме, который будет издаваться во время езды. Скорость авто не должно превышать 40 км/ч, иначе возможна потеря контроля над автомобилем или цепи просто порвутся. Очень часто именно такие цепи противоскольжения используются на колёсах грузовых автомобилей.

Мягкие конструкции изготавливаются из пластика, полиуретана или резины. С ними уже можно развивать скорость до 80 км/ч, да и шума практически нет. Износ шин так же становится меньше.

Если же Вы до сих пор не поняли о чём речь, то рекомендуем посмотреть фото мягких цепей противоскольжения на колёсах авто.

Виды цепей на колёса

В зависимости от различных признаков, цепи на колёса можно классифицировать на несколько видов:

• По материалу – в классическом исполнении цепи всегда изготавливались из стали, однако инженеры и изобретатели в некоторых компаниях относительно недавно задумались о снижении вреда покрышкам. Таким образом, на свет появились полимерные – пластиковые или резиновые цепи, имеющие практически тот же эффект, что и стальные, но не повреждающие протекторы.
• По размеру – цепи на автомобильные колеса не должны сильно отличаться от внешнего размера колеса в сборе, и тогда они будут сидеть идеально. Но затяжной ремень позволяет регулировать размер на 2-3 порядка, и если колесо имеет диаметр 500 мм, то на него смело можно покупать цепи с номинальной размерностью 550 мм, так как фиксаторы надёжно прижмут их к поверхности.
• По рисунку – здесь изделия имеют 4 основных варианта исполнения, в частности:

– «Лесенка» – наиболее дешёвый вариант, представляющий собой соединения внутреннего и внешнего основания цепи параллельными короткими элементами, по виду напоминающим лестницу или рельсовые шпалы.

Водитель должен знать, что такая конструкция имеет минимальную прочность и склонна к разрушению на труднопроходимых участках дороги.

– «Соты» – универсальный рисунок, представляющий собой взаимно перекрещивающиеся участки цепей, и из-за диагонального их расположения изделие не работает на излом, что продлевает срок его службы. Такое строение в значительной степени влияет на динамические характеристики.

– «Треугольники» – изобретение предназначено для езды по сугробам и представляет собой диагональное расположение цепей, доходящее до середины ширина колеса. Таким образом в узловой точке соприкасаются два зеркальных зигзага, образуя при этом ромбовидную структуру цепей.

– «Диагональ» – та же самая лестница, но без перпендикулярного расположения перемычек. Они крепятся параллельно, образуя угол в 45 градусов с основными кольцевыми цепями.

Пластиковые цепи на колёса
Важно!
Многие конструкции цепей плохо показывают себя на грязи, так как частички глины просто забивают звенья. Они также проскальзывают, как и в случае с лысой резиной, однако практически все изделия хорошо проявляют себя на снегу. Идеальным же вариантом можно считать рисунок в виде «сот»

Но по стоимости он немного дороже из-за большего количества материала

Идеальным же вариантом можно считать рисунок в виде «сот». Но по стоимости он немного дороже из-за большего количества материала.

Как с ними ездят

Даже самые хорошие устройства противоскольжения, которые сделаны своими руками, не являются панацеей от бездорожья. Автомобиль, оборудованный браслетами, требует особого внимания. Здесь много зависит от того, какое покрытие имеет дорога. На скользком крутом подъеме, в грязи и глине, на плотном снегу браслеты показывают себя хорошо. Попытки использовать их в песке или рыхлом снегу результата могут не дать.

Если летом машина застряла в высокой колее или села на грунт кузовом, то высока вероятность того, что браслет окажется бесполезным. Более того, одетое в него колесо будет все больше погружаться в грунт. Тут понадобится лопата, лебедка, буксирный трос и тягач. Схожие проблемы возникают и в зимний период, когда снег рыхлый и температура близка к нулю. Браслеты оказываются бесполезными, прорывая яму под машиной.

Как сделать цепи противоскольжения на колеса легкового автомобиля и кроссовера: 3 схемы

Черновая версия руководства предполагала пошаговое описание изготовления цепочек трех видов: лесенка, соты и ромб. Материал получился весьма объемным и нас посетила мысль подать информацию в скомпонованном виде. Учитывая, что ряд операций при изготовлении каждой из трех схем одинаковый, то можно выкатить развернутую инструкцию по одной из технологий плетения, а по остальным сделать лишь ремарки. В роли основы решили взять «ромб», а процесс изготовления «лесенки» и «соты» описать на основе «ромба».

«Ромб» своими руками

Сложность изготовления самодельной цепочки в том, что неизвестен ряд простых вещей. Например, непонятно какой длины должна быть каждая из составных частей будущего изделия; насколько длинным делать тот же трос или цепь, расположенные по бокам колеса… Мы предлагаем все опыты проводить по отношению к конкретному автомобилю. Тогда и процент ошибок меньше и результат налицо.

Наш коллега Александр М. радостно согласился поделиться наработками, которые он воплотил в своем Jeep Grand Cherokee. Машина укомплектована резиной 245/75 R16, рисунок будущей цепи – «ромб», соединение участков – тросовое. Снимаем одно из колес и начинаем:

Раскладываем цепочку на одной из сторон шины. Это поможет примерно оценить количество звеньев, входящих в каждый из элементов ромбовидного рисунка. Для удобства разметки используйте веревку и изоленту. Веревкой можно связать изделие по контуру боковой части, а изоляцией – замотать крайние звенья, подлежащие соединению тросом по бокам и кольцами – посередине.

Делаем зеркальную часть полученной цепи. Цепочка противоскольжения условно состоит из двух частей: передней и задней или левой и правой. В пункте №1 мы оформили переднюю часть. Для получения задней необходимо зеркально отразить уже полученный участок или, проще говоря, отмерить такой же отрезок цепки, отметив на нем граничные точки соединения.

• Соединяем полученные две половинки вместе. Проще всего сделать это соединительными кольцами. Если таковых в наличии нет, то можно использовать одно из звеньев цепи, разъединив его. Обратная фиксация звена должна быть неразъемной, поэтому без сварки не обойтись.
• Одеть цепку на колесо.

• Отмерить необходимую длину тросов, располагаемых по бокам шины. Для расчета точного метража используйте веревку, связывая ею цепь спереди и сзади.
• Оденьте на передний трос ушко талрепа.
• Обработайте концы обоих тросов, одев на них коуши и крепко зажав зажимами.

• Снова примерьте полученную конструкцию, связав место соединения концов тросов веревкой и задействовав талреп.
• Замените веревку на шакл, если талреп обеспечивает надежную фиксацию, и самодельный вариант готов к боевому использованию.

Самодельная «сота»

Ромбы, чередующиеся с прямыми отрезками, изготавливаются по аналогии с ромбовидной цепью противоскольжения. Сперва примеряется наружная часть, которая состоит из полуромбов и прямых участков на протекторе шины. Если соединительные кольца использоваться не будут, то наружный рисунок будет состоять из сплошного отрезка цепки. Зеркальная часть здесь не цельная – включает небольшие участки, формирующие вместе с верхним полуфабрикатом ромбовидную структуру.

Место разъединения по-прежнему располагается у периферийных вершин ромба. При желании использовать вместо тросовых стяжек цепные, необходимо запастись кронштейнами в количестве 10 штук, при чем трех разных конфигураций. В бюджетном варианте кронштейны можно заменить болтами с крупными шайбами. А если преследуете цель создать неубиваемую конструкцию по мотивам советских цепей противоскольжения, то замените талреп на полноценный замок под квадрат. По фото понятно, что в конструкторском плане это решение простое: два диска (допускается использовать алюминий) склепаны между собой. На этих же осях находятся усы (только стальные).

«Лесенка» в домашних условиях

Самое тяговое исполнение мы оставили, что говорится, на закуску. По двум причинам. Лесенка – самый легкий вариант для самостоятельного изготовления и в то же время наименее популярная схема плетения в оффроуде по известным предпосылкам.

В ходе изготовления важно соблюдать ряд правил. Например, поперечные отрезки здесь принято сцеплять не тросом, а цепью

Дело в том, что тросовая увязка многократно усложняет установку, вплоть до того, что колесо необходимо снимать, да еще и приспускать, иначе никак.
В остальном же все предельно просто. Достаточно нарезать 13-15 равных отрезков цепи, скрепить их цепью, изготовить замок или задействовать талреп (опять же, только в диагональном направлении), и приспособление готово к эксплуатации.

Как надевать

Изделия нужно устанавливать заранее, до начала движения автомобиля
по сложному участку дороги

Надевая металлические цепи, важно не перекрутить
звенья, чтобы их торчащие края не повреждали протектор в месте контакта

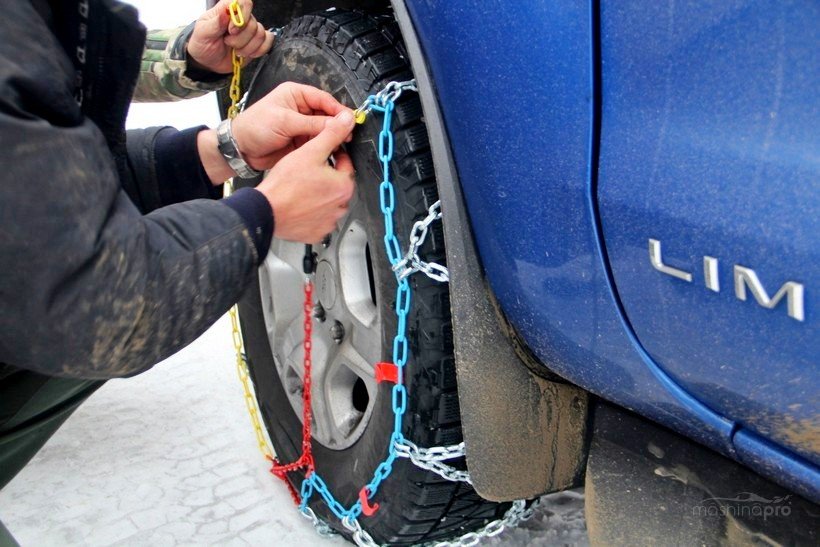

Инструкция – как одеть цепи на колеса:

1. Достать
   изделия из упаковки, распрямить, расстелить перед каждым ведущим колесом, ровно
   по ходу движения.
2. Наехать
   на них примерно до трети длины, чтобы край показался из-под колеса.
3. Встать
   на «ручник», или зафиксировать машину на передаче.
4. Руками
   натянуть длинный край цепи (или резинового «коврика») противоскольжения на
   колеса сверху, расправляя по мере надевания.
5. Застегнуть
   каждый карабин – сначала центральные застежки, затем – боковые по краям.
6. Если
   у изделия не предусмотрен механизм автозатяжки – стянуть регулировку руками.

Резиновые «коврики» одевать проще – они ровно раскатываются
сами. Достаточно наехать на них и застегнуть, стянув боковые ремешки

Важно –
если предстоит пройти «на цепях» длинный участок дороги – через пару десятков метров
после старта остановитесь, и подтяните боковые стяжки – нужно выбрать
образовавшийся люфт. Цепи, если они не самозатягивающиеся, имеют свойство ослабляться,
поэтому дальше – их так же надо периодически подтягивать, каждые 20-30 минут
пути

Установка цепей противоскольжения
Установка цепей противоскольжения

Изготовление браслета противоскольжения

Для того, чтобы собрать комплект браслетов, будет необходимо выбрать хорошую цепь. она должна иметь сварные, а не паяные соединения звеньев. Это может сильно повлиять на прочность конструкции в тяжелых условиях. Толщина грунтозацепа подбирается произвольно и от величины звена цепи будет зависеть размер крепежа — болтов, гаек и шайб.

Вся конструкция представляет собой по три браслета на каждое из колес. Браслеты закрепляются отдельно друг от друга, их количество также может регламентироваться условиями движения. Каждый из браслетов стягивает резину и диск, металлическая, цепная часть, замыкается при помощи ремней на самозатягивающихся пряжках.

Таких такелажных ремней море в строительных магазинах, можно выбрать любой, как по ширине, так и по толщине, не говоря о материале. Сам ремень не будет контактировать с дорогой, его задача — просто связать и зафиксировать цепной браслет.

Изготовление цепей противоскольжения: последовательность действий

Многие автолюбители ценят свой труд, поэтому прибегают к разрешению проблемы с отсутствием грунтозацепов самостоятельно.

Необходимые инструменты и оборудование

Перед выполнением соответствующих работ нужно первоначально убедиться в том, что имеются соответствующие материалы и инструменты. Посмотреть процесс изготовления цепей противоскольжения можно на видео, однако недостатком видеороликов является отсутствие информации о необходимом оборудовании.

Чтобы изготовить простейшую цепь типа «Лесенка», понадобятся следующие материалы:

1. Стальная цепь. Толщина арматуры должна быть не менее 5 мм.
2. Карабины, имеющие муфту и резьбу. Изделия, имеющие защёлки, для изготовления грунтозацепа не подходят.
3. Устройство натяжения цепи.
4. Болты, гайки и шайбы.
5. Крючки.

Для изготовления цепей противоскольжения необходимы карабины с муфтой и резьбой

Основным материалом является цепь, длина которой для двух средних колёс диаметром R15 должна составлять не менее 15 метров. Купить отдельно цепь и изготовить из неё грунтозацеп самостоятельно намного дешевле, нежели приобрести готовое изделие.

Чтобы изготовить грунтозацепы, также понадобится набор инструментов:

• Тиски;
• Болгарка с кругом по металлу;
• Рулетка;
• Молоток;
• Гаечные ключи для закручивания болтов и гаек.

Статья в тему: Как отличить коробку автомат от робота: внешние отличия или отличия по режимам

Как видно, запас материалов и инструментов незначительный, поэтому после подготовки, можно приступать к изготовлению цепей противоскольжения.

Пошаговая инструкция

Процедура изготовления подразумевает выполнение следующих действий:

1. Измерение длины окружности шины. Это нужно для того, чтобы изготовить два кольца из цепи соответствующего диаметра. Здесь один важный момент: длина должна быть такой, чтобы цепь лежала на половине ширины шины, как показано на фото ниже.

   Для определения длины цепи необходимо замкнуть цепь на мнимой середине колеса

2. Отрезается необходимая длина цепи, после чего выполняется соединение отрезка цепи при помощи карабинов с резьбой. Аналогичной длины подготавливается второй отрезок цепи.
3. Изготовление поперечных звеньев. При помощи рулетки снимается замер, после чего принимается решение о необходимом количестве звеньев. Чем больше количество таких звеньев, тем лучше проходимость, но и при этом понадобится большая длина цепи. Количество звеньев также определяется в зависимости от размера колеса. Их оптимальное количество составляет 8 штук.

   Для определения ширины поперечных звеньев необходимо снять замер при помощи рулетки

4. Все звенья должны быть одинакового размера. На обоих концах звеньев нужно закрепить по карабину. Вместо карабинов можно использовать болты, гайки и шайбы.

   При отсутствии карабинов звенья можно закрепить болтами, гайками и шайбами

5. Длина звеньев должна быть такой, чтобы цепь на колесе была хорошо натянута. Если длина будет больше, то они могут слететь.
6. Когда необходимое количество звеньев будет готово, можно приступать к сборке. Сборку нужно производить так, чтобы каждое звено располагалось на одинаковом расстоянии от предыдущего.

   Для эффективного использования цепей расстояние между соседними звеньями должно быть примерно одинаковым

7. Когда изделие будет собрано, можно примерить его на колесе. Чтобы надеть цепи противоскольжения на колесо, понадобятся металлические пружины или резина. Пружины можно оконцевать крюками для облегчения установки изделия.

   Для упрощения процедуры установки цепей используются резинки с крючками на концах

8. В качестве натяжителей вместо пружин и резины можно использовать другие эластичные материалы. Основное условие заключается в том, что изделия должны надёжно фиксировать цепь противоскольжения на колесе. В итоге получается изделие следующего вида:

При грамотном соблюдении инструкции должна получиться следующая конструкция цепи

Такое самодельное устройство не занимает много места в багажнике, а на его изготовление понадобится не более 2 часов. По аналогии изготавливается цепь для второго колеса. Для полноприводных внедорожников цепи нужно надевать на все колёса. На моноприводных автомобилях цепи располагаются исключительно на ведущих колёсах.
