Как устроена и функционирует печка на автомобилях audi 100

Основной блок

Схема расположения на блоке основном монтажном (модели 90-93 г.в.) под капотом.

Расшифровка в основном монтажном (модели 90-93 г.в.) блоке.

Порядковый номер	Обслуживаемые цепи	Номинал
1	Противотуманники задние	15
2	Аварийка	15
3	Останов, сигнал	25
4	Разъем сигаретный, салонный свет, круиз, автомагнитола	15
5
6	Габарит правый	5
7	Габарит левый	5
8	Дальняя лампа фары правой, индикация	10
9	Дальний левая	10
10	Ближний правая	10
11	Ближний левая	10
12	Круиз, задний, отопитель салона	15
13	Насос топливный	15
14	Подсветки знака номерного, подкапотного пространства, инструментальной панели, панели климат-контроля	5
15	Дворники, повороты, кондиционер	25
16	Обогрев стекла заднего, зеркал	30
17	Вентилятор печки	30
18	Стеклоочиститель задний	15
19	Противоугонка, центральный замок, обогреватель замка	10
20	Сидений обогрев	30
21	Диагностический блок	10
22
23	Номерной знак	5
24
25	Регулировка сидений	30
26	Приборная панель, зеркала, круиз	5
27	Управления зажигания блок	10
28	Впрыском управления блок	15
29	Лямбда-зонд	10
30	Зап.
31	Зап.

Реле: 2 – привод скорости 1, 3 – привод 1, 7 – , 8 – АКПП и охранная система, 10 – топливный насос.

Схема электрооборудования автомобиля Ауди 100/А6 ( Audi 100/A6)

Условные обозначения на электрических схемах

• На схемах общепринятую нумерацию имеют следующие контакты:
• 15 — контакт (+12В), на который подается напряжение при включении зажигания;
• 30 — контакт (+12В), который всегда находится под напряжением аккумуляторной батареи;
• 31 — соединение с «массой»;
• 50 — контакт («плюсовый»), на который подается напряжение при повороте замка зажигания в положение «Пуск»;
• 85 — входной контакт реле;
• 86 — контакт соединения реле с «массой»;
• 87 — выходной контакт реле; 87а — выходной контакт реле.
• Места расположения контактов с «массой» автомобиля:
• Е1 — моторный отсек (провод отрицательной клеммы аккумуляторной батареи);
• Е2 — соединение с «массой» двигателя (генератор);
• ЕЗ — под левой стороной комбинации приборов;
• Е4 — жгут проводов комбинации приборов;
• Е5- жгут проводов в моторном отсеке;
• E6 — левая сторона моторного отсека;
• Е7 — под левой стороной комбинации приборов;
• Е8 — жгут проводов правой фары;
• Е9 — жгут проводов левой фары;
• Е10 — жгут проводов в моторном отсеке;
• Е11 — жгут проводов задней части кузова;
• Е12 — блок цилиндров;
• Е13 — впускной коллектор;
• Е14 — жгут проводов в моторном отсеке;
• Е15 — впускной коллектор;
• Е16 — основание левой передней стойки кузова;
• Е17 — жгут проводов крышки багажника;
• Е18 — жгут проводов комбинации приборов;
• Е19 — правая задняя стойка кузова;
• Е20 — жгут проводов центральной консоли;
• Е21 — жгут проводов электрического стеклоподьемника;
• Е22 — жгут проводов двери;
• Е23 — левая сторона багажного отделения;
• F24 — жгут проводов динамика.

На данных схемах переход сигнального провода с одного рисунка схемы на другой, указан черной стрелкой с обозначением номера рисунка и координаты места соединения.

Для удобства поиска в пределах страницы, фрагмента схемы, ниже представлены ссылки. Возврат на начало страницы, клавиши Ctrl+Home.

1. Система запуска двигателя и заряда аккумулятора автомобилей с автоматической коробкой передач
2. Вентиляторы охлаждения двигателя и отопителя
3. Система управления дизельным двигателем
4. Система управления двигателем Mono Motronic
5. Система управления двигателем KE Motronic
6. Система управления двигателем KE Jetronic
7. Контрольные лампы и приборы
8. Система наружного освещения
9. Система наружного освещения (продолжение)
10. Система внутреннего освещения, обогреватель заднего стекла
11. Очиститель/ омыватель ветрового стекла, электропривод зеркал заднего вида
12. Центральный замок и аудисистема
13. Электрические стеклоподъемники
14. Расположение монтажных блоков на автомобиле Ауди 100/А6
15. Монтажный блок предохранителей и реле автомобилей Ауди 100 годов выпуска 1990-1994
16. Предохранители и реле расположенные в монтажных блоках автомобилей Ауди 100 ( 1990-1993гг)
17. Предохранители расположенные в монтажном блоке автомобилей Ауди 100/А6 (1994-1998гг)
18. Расположение реле в монтажных блоках
19. Дополнительные монтажные блоки

Система запуска двигателя и заряда аккумулятора автомобилей с автоматической коробкой передач

Вентиляторы охлаждения двигателя и отопителя

Система управления дизельным двигателем

Система управления двигателем Mono Motronic

Система управления двигателем KE Motronic

Система управления двигателем KE Jetronic

Контрольные лампы и приборы

Система наружного освещения

Система наружного освещения (продолжение)

Система внутреннего освещения, обогреватель заднего стекла

Очиститель/ омыватель ветрового стекла, электропривод зеркал заднего вида

Центральный замок и аудисистема

Расположение монтажных блоков на автомобиле Ауди 100/А6

Монтажный блок предохранителей и реле автомобилей Ауди 100 годов выпуска 1990-1994

Предохранители и реле расположенные в монтажных блоках автомобилей Ауди 100 ( 1990-1993гг)

Предохранители расположенные в монтажном блоке автомобилей Ауди 100/А6 (1994-1998гг)

Расположение реле в монтажных блоках

http://fastmb.ru/auto_shem/54-elektronnaya-shema-audi-100.htmlhttp://a-shema.ru/index/audi_100/0-4http://audi-100.5go.ru/html/12_3.htmhttp://audi-100.5go.ru/html/12_3.htmhttp://manual.countryauto.ru/audi/100/12-3-jelektricheskie-shemy.htmlhttp://sigtura.ru/load.php?id=37

Электрические схемы Ауди 100

Набор электронных схем для популярного серийного автомобиля Audi 100 помогут автослесарю с ремонтом машины. Подробно даны общие сведения всех схем, а также устройство впрыска KE III – Jetronic.

Машина марки Audi, модель 100 стал в свои годы очень распространённым автомобилем. Её выпускали с 1982 по 1991 год включительно, и за этот промежуток времени было выпущено с конвейера примерно 1 078 443 машин (седан и универсал). Эти переднеприводные машины имели бензиновые двигатели с различным объёмом, начиная от 1,6 л и до 2,3 л, а также 2,0 л, 2,4 л и 2,5 литров турбодизель. Коробка передач также шла на выбор: автомат или механика. Преимуществам такого немецкого транспорта послужила продуманная аэродинамика кузова (коэффициент лобового сопротивления 0,30). Такие показатели Ауди 100 помогли значительно сэкономить топливо, а очень просторный салон не оставил равнодушным не одного покупателя, он и по сей день является очень вместительным и удобным даже среди новых выпущенных автомобилей.

Как правильно заменить антифриз на Ауди 100 C4 самостоятельно?

Перед заменой тосола следует охладить мотор

Это является главной мерой предосторожности, так как можно получить серьезные ожоги. Сроком первой замены охлаждающей жидкости G12+ является 250 тыс

км пробега или 5 лет. При несвоевременном сливе старой жидкости появляются окислы, возникает опасность перегрева мотора или размораживание.

Основные меры безопасности:

• Стараться не проливать жидкость.
• Выполнять замену вдали от детей и животных.
• Силовой агрегат выключить и дать остыть.

Инструменты для замены тосола:

• Емкость для слива.
• Плоскогубцы.
• Гаечный ключ.
• Резиновая обувь и перчатки.
• Шланг.

Своевременная замена антифриза на Ауди 100 с4 способствует бесперебойной работе системы охлаждения. Менять ее рекомендуется каждый год для профилактики неполадок автомобиля. В системе охлаждения Ауди 100 с4 общее количество жидкости составляет 11 литров

Для Ауди 100 с4 при выборе антифриза следует обратить внимание на год выпуска автомобиля. Исходя из года выпуска, выбирают антифриз синего или зеленого цвета

Замена антифриза на Ауди 100 с3, как и на предыдущей марке автомобиля требует правильного подбора охлаждающей жидкости. При ее выборе, выбирают оттенок, который рекомендован для года выпуска 100 с3. Для данной марки машины подойдет традиционный класс жидкости, тип TL. Цвет жидкости синий.

Этап первый

Подготовив все для замены тосола, выполняют слив антифриза с бака Audi 100 c4. Мотор должен быть холодным.

Пошаговая инструкция:

• Открутить крышку расширительного бачка.
• Снять защиту двигателя.
• Под мотор поставить емкость для слива смеси.
• Открутить сливную пробку.
• Снять патрубок для слива жидкости. Основная часть охлаждающей жидкости должна выйти из системы.
• Открутить крышку бачка с тосолом. Отработанная смесь полностью удалится из системы охлаждения.
• Закрыть крышки, подключить патрубки.

Этап второй

При сливе ОЖ в ней могут быть различные примеси и грязь. В таких ситуациях выполняют промывку системы охлаждения. Если этого не делать, исход таков – перегрев двигателя, автомобиль не заводится. В итоге капитальный ремонт силового агрегата. Вторым этапом при замене антифриза является промывка системы охлаждения, которая выполняется в следующей последовательности:

• Залить в радиатор дистиллированную воду.
• Включить двигатель, дать на холостом ходу поработать 20 минут.
• Заглушить мотор и слить промывку из системы охлаждения.

Стоит не забывать, что процедуру необходимо выполнять до тех пор, пока вода не станет чистой. Выполнять промывку можно и специальными средствами. Если в системе охлаждения обнаружена накипь или коррозия, промывку выполняют только кислотами. Когда в системе обнаружены продукты разложения ОЖ промывают только щелочами.

Этап третий

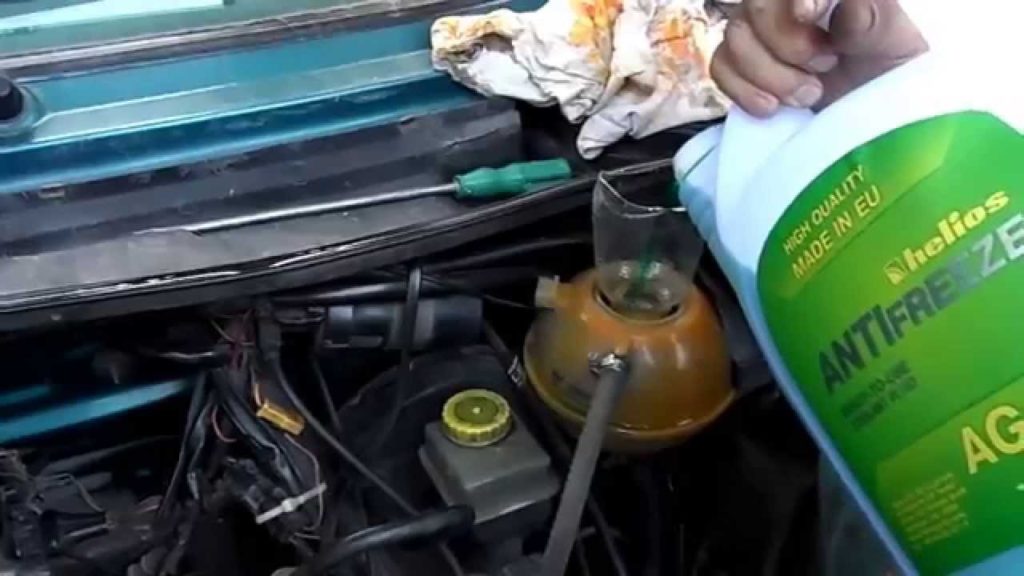

После слива старой смеси и промывки системы охлаждения остается выполнить заливку нового антифриза.

Хладагент добавляется в следующей последовательности:

• Открутить пробку вентиляционного отверстия на шланге отопителя.
• Медленно наливать антифриз для Ауди 100 с3, пока не польется из пробки.
• Закрутить пробку, долить до конца тосол.
• Закрутить крышку расширительного бачка и завести мотор.
• Прогреть двигатель до рабочей температуры. Заглушить, дать остыть и проверить уровень.
• Если уровень ниже метки min, долить жидкость в бачок.

При работе с антифризом следует помнить, что он ядовит и нужно избегать его попадания на кожу. Если он всё же попал на незащищенные участки тела, пораженную кожу нужно промыть под большим количеством проточной воды и обратиться к врачу.

Инструкция по замене

Замена радиатора печки Ауди 100 — не особо простая задача, для ее выполнения вам потребуется несколько часов свободного времени и весь необходимый инструментарий. Что касается последнего, то вам понадобится приготовить стандартные слесарные инструменты, включая гаечные ключи, плоскогубцы, отвертки и т.д. Чтобы правильно снять печку отопителя, рекомендуем точно соблюдать все действия, указанные в инструкции (автор видео — канал Мастерская ДЮ).

Последовательность выполнения

Итак, как в домашних условиях заменить устройство:

Для начала нужно демонтировать сам руль — чтобы сделать это, сначала нужно осторожно снять панель сигнала. Затем необходимо отсоединить провод, который идет к клаксону

Сделав это, выкручиваем гайку, которая фиксирует рулевое колесо, и снимаем его.
Сняв руль, нужно выкрутить два самореза и произвести демонтаж верхней крышки управляющего блока подрулевых выключателей.
Выполнив эти действия, нужно будет выкрутить два самореза, при помощи которых фиксируется контрольный щиток. Саму приборку после этого можно демонтировать, а затем отключить от нее два штекера.
Теперь, при помощи шестигранника, необходимо ослабить винт нижней крышки блока подрулевых выключателей, до него удобнее всего добраться через специальное отверстие. Также нужно отсоединить еще два разъема, а затем произвести демонтаж резиновой заглушки.
Сделав это, приступаем к демонтажу центральной консоли. Для этого необходимо извлечь автомагнитолу, а также рычаги управления системой отопления. Демонтируя ручки, будьте аккуратны, поскольку есть вероятность их повреждения. Осторожно потяните ручки на себя, если есть необходимость, то воспользуйтесь отверткой. Следует отметить, что под крайними рычажками вы можете увидеть два самореза, вам нужно их выкрутить, после чего вы сможете демонтировать пластиковую накладку. Сделав это, открутите еще несколько болтов, которые фиксируют пепельницу.
Далее, вам нужно будет демонтировать полку, расположенную в районе ног водителя, а также вещевой ящик, который находится напротив пассажирского сиденья.
Теперь надо отодвинуть пластмассовую накладку под пепельницей, а затем гаечным ключом выкрутить еще два винта, которые фиксируют среднюю часть центральной консоли. На боковых частях консоли также нужно демонтировать декоративные заглушки и выкрутить несколько винтов.
Сделав это, следует выкрутить еще одну гайку, которая фиксирует центральную консоль к отопительной системе. Эта гайка расположена со стороны вещевого ящика.
Со стороны водителя имеется еще один разъем — его нужно отсоединить, после чего вы сможете демонтировать саму консоль, осторожно потянув ее на себя, при этом ее также следует приподнять. Осталось еще несколько разъемов, всех их нужно отсоединить в ходе демонтажа.
Выполнив все эти действия, приступаем к самому главному — в подкапотном пространстве нужно снять трубки с отопительного узла. В области катушки зажигания имеется гайка, которая навернут на винт с большой шайбой. Эту гайку следует выкрутить, а под ней вы сможете увидеть еще одну — ее также надо открутить.
Теперь вам надо демонтировать дворник со стороны пассажира. Для этого демонтируйте накладку, которая закрывает фильтрующий элемент, сам фильтр в место с лотком можно демонтировать. Сделав это, выкрутите еще две шпильки, которые фиксируют отопительный узел к кузову автомобиля. Залезьте в салон и оттуда, осторожно покачивая отопитель в разные стороны, потяните его на себя. Произведите демонтаж радиаторного узла и замените его на работоспособное устройство. Дальнейшая процедура сборки осуществляется в обратной последовательности.

Термостат

Начнём с термостата, из-за которого может не работать печка на автомобиле Audi 100 С3 и С4.

Процедура замены этого элемента, регулирующего направление потоков жидкости охлаждения по малому и большому кругу, предусматривает обязательное наличие:

• головки 13 размера с карданчиком,
• накидного ключа на 13,
• рожкового ключа на 13,
• плоской отвёртки,
• молотка,
• острого ножа.

Обязательно купите новый термостат соответствующего типа. Убедитесь при этом, что устройство комплектуется специальным уплотнительным кольцом.

Сама процедура выглядит следующим образом:

• Для более качественного выполнения работы следует прогреть двигатель до температуры открытия термостата. Но если боитесь получить ожог, греть не стоит,
• Подготовьте тару, куда будет сливаться жидкость охлаждения,
• На термостате есть патрубок, к которому подключён шланга с хомутом. Второй конец шланга ведёт к нижнему патрубку радиатора. Хомут следует ослабить,
• Подставьте тару для слива ОЖ под автомобиль, и аккуратно демонтируйте шланг,
• Открутите 2 болта, которые держат патрубок термостата, после чего подденьте его плоской отвёрткой и сдвиньте с места,
• При наличии на месте соединения герметика его следует предварительно удалить,
• Когда антифриз будет слит, снимается патрубок и поддевается сам термостат. Учтите, что тут будут выходить остатки антифриза,
• Зачистите посадочное место патрубка, удалите следы старого герметика и уплотнителя,
• Установите новый термостат, чтобы стрелка на устройстве была направлена вверх,
• Соберите узел, действуя в обратной последовательности,
• В расширительный бачок залейте до середины свежую жидкость охлаждения,
• Запустите двигатель и ждите, пока ОЖ уйдёт из расширительного бачка. После этого можно заливать недостающее количество антифриза.

Подобный подход к заливке жидкости охлаждения позволяет минимизировать вероятность образования в системе воздушных пробок.

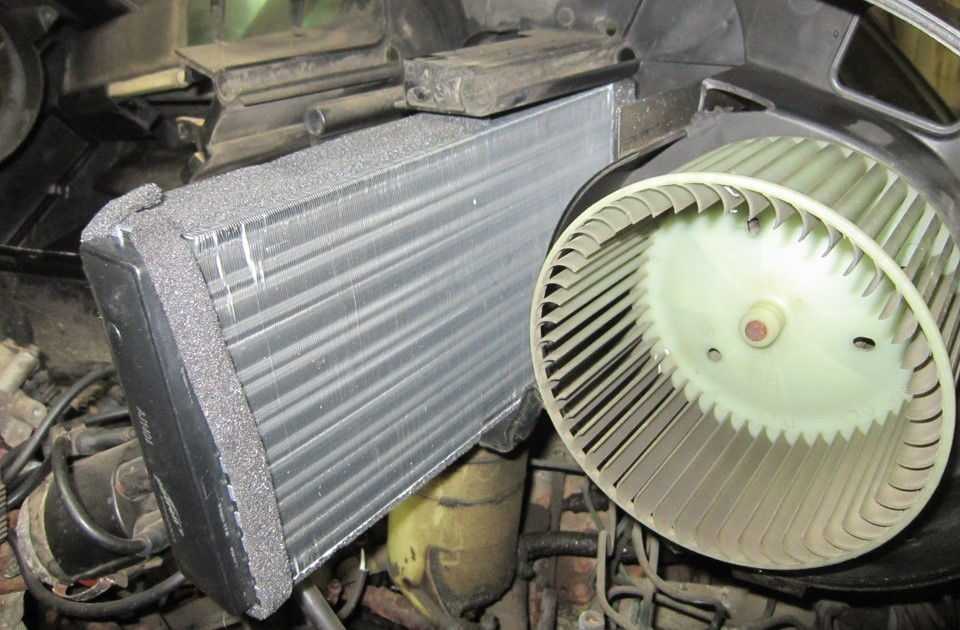

Радиатор и мотор печки Audi 100

После проведённых манипуляций не забудьте проверить работоспособность нового термостата, а также работу системы отопления в салоне. Если всё нормализовалось и в салоне снова стало тепло, вам удалось своими руками решить проблему.

Предохранители и блоки реле для Audi 100 и 200 (C3) (1989-1991) со схемами и описанием

Схемы блоков предохранителей (расположение, расположение, функции, назначение) в салоне и моторном отсеке Audi 100 и 200 (C3) (1989, 1990, 1991).

Проверка и замена предохранителей

Электрические цепи в автомобиле защищены от короткого замыкания предохранителями. Это значительно снижает вероятность повреждения из-за проблем с электричеством.

Чтобы проверить предохранитель, посмотрите на серебристую полосу внутри предохранителя. Если лента сломалась или расплавилась, замените предохранитель. Обязательно замените неисправный предохранитель новым такого же размера и номинала.

Предохранители той же силы тока могут быть временно взяты из другого места плавкого предохранителя, если предохранитель перегорел. Как можно скорее замените предохранитель.

Перед заменой предохранителя убедитесь, что ключ был вынут из замка зажигания и что все службы выключены и / или отключены

При замене перегоревшего предохранителя важно использовать только предохранитель с правильным номинальным током. Использование предохранителя с номиналом, отличным от указанного, может привести к опасной перегрузке электрической системы

Если предохранитель с надлежащим номиналом продолжает перегорать, это указывает на проблему в цепи, которую необходимо устранить.

Схема блока предохранителей в моторном отсеке

№	А	Описание
1	15	Противотуманные фары, задние противотуманные фары
2	15	Аварийные мигалки
3	25	Звуковой сигнал, стоп-сигналы
4	15	Подсветка для чтения, багажное отделение, прикуриватель, освещение салона, зеркало для макияжа, бортовой компьютер
5	30	Не используется
6	5	Боковой габарит, габаритные огни, правый
7	5	Боковой габаритный фонарь, габаритные огни, левый
8	10	Фара дальнего света, индикатор дальнего света
9	10	Левая фара дальнего света
10	10	Ближний свет, фара правая
11	10	Ближний свет, фара, левая
12	15	Комбинация приборов, фонари заднего хода, круиз-контроль, электронный термовыключатель
13	15	Топливный насос
14	5	Бардачок, моторный отсек, подсветка номерного знака
15	25	Дворники
16	30	Нагревательный элемент заднего стекла, обогревательный элемент наружного зеркала заднего вида
17	30	Воздуходувка свежего воздуха
18	5	Задний дворник (универсал)
19	10	Блок управления центральным замком и впрыском топлива 100, 100 Quattro
20	30	Сиденья с подогревом и функцией памяти
21 год	25	Не используется
22	—	Не используется
23	30	Не используется
24	10	Не используется
25	30	Сиденья с электроприводом и памятью, пассажирское сиденье с электроприводом
26	5	Auto-Check, электрические зеркала заднего вида, управление памятью водительского сиденья
27	10	Блок управления зажиганием 100, 100 Quattro
28	15	Блок управления впрыском топлива II
29	—	Запасные предохранители
Реле
1	Не используется
2	Вентилятор охлаждения радиатора (2 ступень)
3	100 моделей — инерционный вентилятор радиатора
200 моделей — вентилятор охлаждения радиатора (1 ступень)
4	Не используется
5	Реле снижения нагрузки
6	Не используется
7	Рог
8	Противоугонное реле
9	Омыватель / стеклоочиститель прерывистого действия
10	Топливный насос
11	Реле кондиционера

Основной монтажный блок (модели 1994-1997 годов выпуска)

Схема расположения предохранителей и реле.

• Реле вент. 1.
• Реле вент. 2.
• Реле вент. 3.
• Реле противотуманок.
• —
• —
• Реле дневной свет.
• Реле включения АКПП.
• Реле кондиционера электромуфты.
• Реле блока кондиционера.
• Реле омывателя и дворников фар.
• —
• Реле динамиков.
• Блок контроля света.
• Блок контроля световых приборов.
• Блок контроля гидроусилителя руля.
• —

• А1 – стеклоподъемники, 30 А.
• А2 – крыша, 30 А.
• А3 – центральный замок, 15 А.
• А4 – магнитола, 15 А.
• А5 – обогрев, прикуриватель, 30 А.
• В1 – сиденье, 30 А.
• В2 – пассажирское сиденье, 30 А.
• В3 – сиденья обогрев, 30 А.
• В4 – прицеп, 30 А.
• В5 – крыша, 20 А..

Дополнительный блок реле под панелью приборов

Расположение реле и блоков управления на автомобиле: а – расположение реле и блоков управления на панели приборов; б – расположение блоков управления в салоне автомобиля; в – расположение блока управления в багажном отделении.

• 1 — коммутатор зажигания (возможное положение);
• 2 — дополнительный блок реле;
• 3 — блок управления системой круиз-контроля;
• 4 — реле указателей поворота;
• 5 — блок диагностирования;
• 6 — блок управления кондиционером;
• 7 — высотный датчик;
• 8 — блок управления системой впрыска топлива KE-Jetronic;
• 9 — блок управления передних сидений с электрорегулировкой;
• 10 — блок управления антиблокировочной системой тормозов;
• 11 — аккумулятор (для автомобилей с кондиционером);
• 12 — реле топливного насоса двигателя;
• 13 — блок управления лампами в задних фонарях

Блок предохранителей и реле расположен в задней части отсека двигателя на правой или левой стороне водоотводящего кожуха (в зависимости от модели). Для замены предохранителей необходимо снять крышку блока, отстегнув зажимы. Расположение предохранителей, защищаемые ими цепи, а также номинальный ток предохранителя указаны на внутренней стороне крышки блока.

Пластмассовые корпуса предохранителей имеют различный цвет, соответствующий номинальному току. Часть реле расположена в блоке предохранителей, а другая – в отдельном дополнительном блоке реле в салоне с левой стороны под панелью приборов. Для проверки исправности реле следует несколько раз включить и выключить соответствующую систему. Если при этом не будут слышны характерные щелчки, значит реле неисправно и подлежит замене. Заменяемое реле просто вытаскивают из гнезда.

Источник

Audi 80 1994, 115 л. с. — самостоятельный ремонт

Затем снимаем полку под ногами водителя. Здесь все просто, откручиваем все болты и снимаем ее. Желательно снять и бардачок, но я его не снимал.

Ремонт переключателя скорости печки. Как разобрать центральную панель Ауди 80.

Затем аккуратно отодвигаем пластиковое покрытие внизу под пепельницей и откручиваем по два болта с каждой стороны. Далее аккуратно снимаем 2 заглушки по бокам с каждой стороны основной панели и выкручиваем болты. Затем откручиваем две гайки которые крепят печку к центральной панели.

Одна гайка со стороны бардачка, вторая со стороны водителя. Разъединяем разъем с водительской стороны. Затем аккуратно тянем панель на себя приподымая немного в верх.

Для этого аккуратно снимаем панель сигнала с руля. Отключаем провод на сигнал от руля Откручиваем гайку крепящую руль и снимаем его Окручиваем два самореза и снимаем верхнюю крышку блока подрулевых переключателей Далее откручиваем два самореза, которыми закреплена приборная панель.

Вытаскиваем ее и разъединяем два разъема.

Ослабляем болт под шестигранник через отверстие нижней крышки и снимаем блок подрулевых переключателей, попутно снимая два разъема. Снимаем резиновую заглушку Теперь нам нужно снять центральную консоль.

Мой аккаунт

Снимаем магнитолу, далее снимаем ручки управления печкой. При снятии будьте осторожны, не сломайте их.

Для этого аккуратно потяните их на себя, поддевая отверткой. Под крайними ручками открутите два самореза и снимите декоративную накладку. Снимаем бардачок и воздуховод.

Слева открывается следующая картина. Данные заслонки отвечают за регулировку температуры потока. Заслонку слева не видно, но она в 1,5 раза меньше правой. Если поролон на большой еще цеплялся за жизнь, то на малой он рассыпался полностью.

Audi 80 1988, 90 л. с. — самостоятельный ремонт

Куски бывалой роскоши забили канал к радиатору. Всё чистим и моем, а на заслонки клеим резину и крепим её на хомуты. Поролон с малой заслонки Вырезаем кусок по форме заслонки Два хомута крепим таким образом, чтобы их замки не мешали заслонке плотно закрываться. Стягиваем все хомуты и радуемся теплому воздуху в салоне с возможность его полностью перекрыть. Над тем местом, где была полочка водителя с обратной стороны торпеды идет электрический жгут, откручиваем его винты снизу и слева , отсоединяем всю проводку.

Все колодки на приборной панели подключены со специальными защелками, чтобы их отсоединить необходимо эту защелку нажать с боков, например плоскогубцами или можно пальцами, если вы пальцами можете гнуть монеты.

В углублении под ручник имеется квадратная заглушка, вынимаем ее. Под ней спрятан винт, выкручиваем. Выкрутив мы теперь можем освободить кожух ручки КПП, откручиваем набалдашник с рукоятки и вынимаем кожух вверх.

У меня набалдашник не откручивался, поэтому пришлось только задрать кожух наверх, еще сам кожух держится на саморезе, который находиться выше винта 12 За пепельницей задних пассажиров скрываются 2 винта, откручиваем.

У меня одна гайка Приподнимая передний край консоли сдвигаем ее назад. Нашему взгляду откроются винты крепящие нижнюю часть «бороды» выкручиваем. Сдвигаем ее назад, передняя часть на направляющих рельсах, поэтому надо быть аккуратным, не сломайте!
