Как снять печку ваз 21099 высокая панель

Как выявить неисправности печки

Во-первых, нужно визуально осмотреть агрегат, определить допустимый уровень тосола в расширительном баке. Поднять коврики в салоне и посмотреть, есть ли следы подтекания спецжидкости. Также неисправность может быть последствием разрыва патрубок, их механическом повреждении, или же в работе радиатора.

Когда регулятор подачи теплоносителя уже не подлежит исправлению, требуется срочная замена крана отопителя ВАЗ 2114. Для этого можно и не привлекать профессионалов, а взять и самостоятельно починить систему.

Прежде всего, нужно купить новый механизм, их выделяют три вида:

заводской
шаровой
и из керамических пластин

Керамический кран отопителя ВАЗ 2114

Все они имеют свои недостатки и преимущества, и только владельцу решать, какой кран будет более выгодный для его автомобиля (по функциональным способностям и ценовому эквиваленту).

Внимание: перед тем как заменить краник печки на ВАЗ 2114 нужно удостовериться, что патрубки, соединяющие отопительный агрегат и радиатор целые и невредимые. А то ведь от долгого времени использования они становятся менее функциональными и могут вызвать утечки жидкости

Какие инструменты потребуются для работы

Отвертка крестообразная.
Пустая емкость более 5 л.
Новый кран.
Хомут на 16-23 мм.
Тосол.
Обычные сухие тряпочки.
Ключи №10 и №13.
Силиконовый герметик.
По возможности – яма для осмотра авто или подъемник.

Когда имеется все в наличии, значит, смело меняем кран отопителя ВАЗ 2114.

Подробная инструкция монтажа изделия

Первое, что нужно сделать, это слить тосол в подготовленную посуду. Подставляем ее под движок, убираем пробку на блоке цилиндров. Кран расположен под центральной консолью, и для его снятия нужно убрать правую боковую заслонку торпеды. Она закреплена на пяти болтах.

Когда жидкость полностью стекла, емкость далеко не убираем. Находим патрубки, которые ведут от мотора к регулятору печки. Ослабляем хомуты, вытягиваем трубки, и остаток жидкости сливаем в подготовленную посуду.

Замена крана отопителя на ВАЗ 2114 на следующем этапе подразумевает смазку двух крепежных шпилек, зачищаем их щеткой со стальной щетиной и «замачиваем» тормозной жидкостью.

Это нужно сделать обязательно, так как гайки при отвинчивании могут проворачиваться, тем самым превратив простую работу в огромную проблему. Почему такое бывает? Кран печки фиксируется не на шпильках, а на болтах (шапки входят в пластмассовый корпус).

Гайки крепления агрегата являются самостопорящими, имеют пластмассовое кольцо, а потому так легко не откручиваются. А если еще добавить заржавевшую резьбу и окисление на контактах? Вследствие этого возникает напряжение на болт, которое может вызвать порчу пластмассы, что находится вокруг шляпки. Для их фиксации применяются пассатижи или специальные ключи.

Теперь нужно рассмотреть, как снять кран отопителя ВАЗ 2114.

После снятия патрубок, необходимо снова залезть в салон, и торцовым ключом десяткой отвинтить гайки крана. После предварительных усилий, они должны отвинтиться без усложнений.

И вот последний этап – достаем кран, делая небольшие двигательные усилия на сторону пассажира, после — удаляем фиксатор и убираем трос управления печного агрегата отопительной системы.

Монтаж нового механизма

Процесс крепления выполняется в обратной пошаговости. Отсоединяется трос, затем прикручивается кран к кузову

Важно заранее закрепить трос крепежным фиксатором, так как на установленном агрегате это будет сделать довольно сложно (обратите на это внимание)!

Вот так выполняется замена крана печки на ВАЗ 2114. Дело не очень хлопотное, и с помощью базовой подготовки и практических советов это сделать довольно просто.

Пространство между краном и кузовом согласно «кодекса эксплуатации» должны быть уплотнено фиксаторами. Для монтажа патрубок необходимо использовать силиконовый герметик.

На последнем этапе замены регулятора теплоносителя нужно завинтить пробку и залить охлаждающую жидкость. Далее, запустить авто, дать ему время поработать, а потом включить печку. Осмотреть визуально всю систему, проверить наличие или отсутствие утечки антифриза.

Если все в порядке, значит, все сделано верно. Через несколько недель новые хомуты стоит подтянуть. Когда воздух, который струится из печки, холодный, то неисправность нужно искать в воздушной заслонке радиатора машины.

https://youtube.com/watch?v=rg_H57YcEdM

Вот теперь Вы прекрасно знаете, как поменять краник печки на ВАЗ 2114.

Легкой Вам работы и приятной дороги! Пусть поменьше поломок «встречаются» на Вашем пути!

Какие признаки неисправности

Производить замену крана отопителя на автомобиле ВАЗ 2108-09 нужно лишь в том случае, когда вы заметили нарушения в его герметичности. Самый главный признак течи крана печки — появление в салоне авто луж охлаждающей жидкости на ковровом покрытии спереди у ног пассажира и типичный сладковатый запах.

Замену крана печки на таких автомобилях как ВАЗ 2108 и ВАЗ 2109 в большинстве случаев можно сделать собственноручно, чтобы сэкономить деньги.

Распространенными причинами являются протекание под рычагом переключения или мембраны заслонки крана. В этих двух случаях замену не рекомендуется откладывать на потом, потому что течь крана отопителя — это не только источник неприятного запаха, но и снижения необходимого уровня охлаждающей жидкости.

Поэтому, чтобы справится с задачей было проще, рассмотрим какой вариант этой детали выбрать, и наглядно продемонстрируем, как это сделать.

Как устроена печка на ВАЗ 2113

Желая разобраться в вопросе о том, почему плохо греет печка на 2113 модели ВАЗ, нужно изучить устройство самой системы отопления салона.

Конструктивно можно выделить несколько основных элементов. Печка состоит из:

корпуса;
радиатора;
патрубков радиатора;
крана перекрытия;
воздуховодов;
заслонок;
вентилятора;
блока управления.

Именно неисправности со стороны этих элементов и могут быть причиной того, почему плохо греет печка.

Нагрев поступающего в салон воздуха осуществляется за счёт того, что потоки горячего воздуха проходят через теплообменник (радиатор), внутри которого циркулирует нагретая от работающего двигателя жидкость охлаждения (антифриз или тосол).

На отопителях ВАЗ 2113 реализовали возможность перекрывать подачу жидкости охлаждения на печной радиатор. Это позволяет отключать обогреватель салона, когда в нём нет необходимости. Это в основном касается эксплуатации автомобиля в летний период.

Перекрывается подача антифриза специальным краном, который врезан в патрубок подачи охлаждающей жидкости на печной радиатор.

Сам радиатор располагается внутри корпуса отопителя. Помимо того, что корпус вмещает в себя основные элементы печки, он также не позволяет теплу рассеиваться в разные стороны и контролирует его движение по автомобилю.

Корпус надёжно соединяется с воздуховодами. Именно за счёт воздуховодов потоки горячего воздуха могут поступать к боковым стёклам, на лобовое стекло, в салон, а также в ноги водителя и переднего пассажира. Чтобы контролировать подачу потоков воздуха, используются дефлекторы, установленные на концах воздуховодов.

Чтобы распределить воздушные потоки в разные зоны, применяются заслонки внутри корпуса печки. Конструктивно печка на ВАЗ 2113 имеет 3 вида заслонок:

Управление. Первая заслонка отвечает за управление самой печкой. Используется, чтобы перенаправить воздушный поток через теплообменник (радиатор печки), либо в обход. В первом случае в салон будет идти горячий воздух, а во втором просто активируется вентиляция салона машины.
Подача в зону лобового стекла. Вторая заслонка помогает перенаправить воздух к лобовому стеклу. Это полезная функция. Особенно зимой. Помогает убрать наледь со стекла, а также избавиться от запотевания, вызванного разницей температур внутри и снаружи.
Перенаправление в ноги, на боковые стёкла и в салон. Третья заслонка, которая позволяет выбрать, куда именно будет дуть горячий воздух.

Используя печной кран и заслонки, водитель управляет отопителем салона, направляет воздушные потоки и определяет зоны, куда они будут направлены.

Есть ещё важный элемент в виде вентилятора печки, который является частью отопителя. С его помощью создаются воздушные потоки. Цепь питания электродвигателя вентилятора оснащается реостатами. Это обеспечивает возможность выбора одного из 3 режимов работы. То есть, выбирая тот или иной режим, меняется скорость вращения вентилятора

Важно учесть, что реостаты влияют именно на снижение скорости вращения лопастей. Это полезно знать при выявлении неисправностей печки. Система, применяемая на семействах Самара и Самара-2, куда входит модель ВАЗ 2113, отличается от классики ВАЗ

Ранее вентилятор втягивал воздух. Теперь же происходит процесс нагнетания воздуха в корпус печки. От этого эффективность воздухоподачи значительно увеличилась

Система, применяемая на семействах Самара и Самара-2, куда входит модель ВАЗ 2113, отличается от классики ВАЗ. Ранее вентилятор втягивал воздух. Теперь же происходит процесс нагнетания воздуха в корпус печки. От этого эффективность воздухоподачи значительно увеличилась.

Плюс упростился доступ к вентилятору. Теперь к нему можно добраться через подкапотное пространство, около моторного щита.

Самое простое решение

Если печка дует холодом, самое простое что можно предпринять — это натянуть трос, управляющий заслонкой отопителя. Чтобы это сделать, обмотайте его пару раз вокруг рычага управления заслонкой. Он находится на корпусе отопителя около педали газа.

Каждый стык воздуховода и край заслонки отопителя оклеены поролоном, который рычагу управления достаточно проблематично сжать до конца. Поэтому при сжатии остаётся небольшой зазор и заслонка, которая направляет потоки воздуха с улицы напрямую или сквозь радиатор печки не может закрыться до конца. Закрывается она в верхнем своём положении, при этом в передние сопла воздушные потоки идут через радиатор печки, а в верхние и боковые — с улицы через оставшуюся щель. При работающем вентиляторе отопителя, если ещё и автомобиль едет, маленькой щели вполне достаточно чтобы в салоне было холодно.

Чтобы было понятнее, о чём речь, укоротите рукой рычаг заслонки со стороны водителя при работающем вентиляторе отопителя. После чего вы можете заметить, как изменится звук и со временем произойдёт повышение температуры воздушного потока, идущего из дефлектора.

К сожалению, это не единственная причина, когда из отопителя дует холодным воздухом. Ниже рассмотрены ещё несколько причин и варианты их решения.

Как поменять кран печки на ВАЗ-2114: фото и видео

Разрабатывая семейство машин 2113-2115, конструкторы предусмотрели интересное решение, касающееся регулятора температуры. Сам регулятор выполнен в виде движка, смещаемого влево (закрыть) или вправо (открыть полностью). Движок соединён с краном, установленным в малом контуре перед радиатором печки. Мы для примера рассмотрим, как выполнить замену краника на печке ВАЗ-2114. Приступаем…

Всё то, что мы собираемся делать, дальше показано на видео о замене крантика печки. Смотрим.

Немного теории

Нагретая жидкость движется от термостата к кранику, и дальше она поступает либо в радиатор «30», либо выходит в отводящий патрубок сразу. Это – два разных случая, соответствующих крайним положениям движка (MAX/MIN). Если посмотреть на чертёж, всё станет понятней.

Так выглядит узел отопителя

Здесь показаны: 6 – шланг отводящий; 8 – шланг подводящий; 7 и 27 – хомуты (4 шт.); 26 – отводящий внутренний шланг (к радиатору); 28 – подводящий внутренний шланг (от радиатора), 33 – хомут-стяжка.

Подготовка к замене

От АКБ отсоединяют клемму «минус». Затем ключом «на 10» откручивают 16 винтов, удерживающих брызговик двигателя.

Удалить брызговик не так-то просто

Дальше мы будем сливать тосол. К сожалению, на ВАЗ-2114 замену краника по-другому выполнить нельзя. А на двигателе 11183 для этого снимают модуль зажигания с кронштейном (три винта под ключ «на 13»). Главное – открыть крышку на расширительном бачке, отключив от неё разъём датчика.

Сначала тосол сливают из двигателя, затем – из радиатора. Ключом «на 13» откручиваем пробку на двигателе, подставляем ёмкость… Дальше так же поступаем с пробкой радиатора (см. фото).

Две сливные пробки

Обе пробки надо будет завернуть.

Чтобы залить новый тосол, снимают патрубок с модуля дроссельной заслонки. Число патрубков – три, а снимается тот, что ближе к лобовому стеклу. Жидкость заливают в бачок, а патрубок одевают ближе к завершению.

Правила по выбору антифриза рассматривались раньше. Кстати, сливая старый тосол, не оставляйте кран печки закрытым.

Что нужно проверить

Перед заменой краника надо убедиться в том, что:

Сеть обесточена;
Автомобиль зафиксирован ручником;
В охлаждающей системе нет жидкости.

Демонтаж и замена крантика печки на ВАЗ-2114

Вроде бы, для замены краника на ВАЗ-2114 надо снимать панель приборов. В действительности достаточно будет снять боковую деталь облицовки, а также бардачок. Главное правило – откручивайте все саморезы, которые можно видеть.

Проверка работоспособности крана обогревателя

Если не переключаются режимы подачи холодного или горячего воздуха, то причиной может быть спавший тросик управления заслонки или закисание самого механизма. Как открыть кран печки ВАЗ-2109 в этой ситуации?

Для этого нужно снять со стороны пассажира боковую панель торпеды. Потом проверить состояние троса и если причина в нём, то подсоединить его обратно на место. Также можно без снятия панели просунув руку под торпеду, туда, где находится кран отопителя ВАЗ-2109, передвинуть рычажок заслонки печки ВАЗ-2109 в нужное положение. Если рычаг не поддаётся, то, скорее всего, он закис и подлежит замене.

Снятие и замена крана отопителя

Для замены крана печки ВАЗ-2109 необходим имеющийся у большинства водителей набор инструментов:

набор крестовых и шлицевых отвёрток;
набор рожковых ключей №10 и №13 или торцевых головок этих размеров, а также вороток с храповым механизмом и карданчиком;
силиконовый герметик;
ёмкость для слива охлаждающей жидкости;
щётка по металлу;
универсальная проникающая смазка WD-40 или её аналог;
смотровая яма, эстакада или подъёмник;
ветошь для защиты напольного покрытия салона от попадания антифриза.

В продаже имеются керамические, шаровые, а также электрокраны печки ВАЗ-2109. Какие краны отопителя ВАЗ-2109 лучше из перечисленных? При редком использовании закисанию больше подвержены шаровые механизмы, а электронная система автоматического управления отопления «САУО» гораздо сложней при монтаже. Этих недостатков лишены керамические механизмы производства российских фирм «ЯВВА» или «ЛУЗАР».

Многие опытные водители советуют просто заменить краны печки на водопроводные. Выгода этого решения не только в стоимости, но и в надёжности — охлаждающая жидкость либо постоянно циркулирует, либо перекрывается легко вручную на патрубке. Другой способ, как проще поменять краник отопителя ВАЗ-2109 — вообще отказаться от него, салонная температура в этом случае регулируется воздушными заслонками.

Инструкция, как поменять краник отопителя ВАЗ-2109:

Перед тем как заменить кран печки ВАЗ-2109, устанавливаете автомобиль на эстакаде и, открутив пробку на радиаторе, сливаете охлаждающую жидкость в подготовленную заранее ёмкость.
Когда радиатор опустеет, отвёрткой ослабляете хомуты на патрубках, идущих от двигателя к печке, затем с помощью WD-40 и щётки по металлу очищаете резьбу на шпильках крепления заменяемой детали. По окончании полностью откручиваете хомуты.
Аккуратно поочерёдно снимаете шланги, в них могут находиться остатки антифриза, который надо слить.

Важно! Не пропускайте этот шаг, потому что снять кран печки ВАЗ-2109 с подсоединёнными шлангами не получится

Сняв внутри салона боковую накладку торпеды, проверяете состояние патрубков, если необходимо меняете их.
Потом под машиной торцевым ключом №10 откручиваете гайки крепления меняемой детали на печке ВАЗ-
Вернувшись в салон машины, вытянув краник на себя (там, где место правого пассажира), снимаете пружинный фиксатор и отсоединяете от заменяемой детали трос управления.
Берём новую запчасть и производим сборку в обратном порядке.

Убеждаемся, что пробка радиатора на месте и заливаем охлаждающую жидкость в него до необходимого уровня. После чего запускаем двигатель и, избавившись от воздушных пробок, проверяем исправность работы режимов обогревателя. На этом замена крана отопителя печки ВАЗ-2109 закончена.

Узнав, как заменить кран печки, вы сможете самостоятельно отремонтировать ваше авто, без визита в СТО и избежав лишних расходов на ремонт.

Home
Автогараж
Как Открыть Кран На Печку Ваз 2109

Самостоятельная подмена крана печки ВАЗ-2109 высочайшая и низкая панель

Исходя из практики, обычно кран отопителя требуется поменять, если он начал течь либо прикипел так, что его регулятор перестает двигаться. Старенькый отремонтировать нельзя, и продать он не может быть восстановлена. Хотя без этого элемента подогрев салона работать нормально не имеет возможностей.

Как конкретно делается подмена испорченного крана печки на автомашине ВАЗ-2109 – рассказывается в истинной статье.

Видео — замена крана печки ВАЗ 2108-09

Провести замену крана отопителя, как видите, не составляет большой трудности, но если вы не уверены в своих силах, то это конечно лучше сделать в автосервисе.

Самостоятельная подмена крана печки ВАЗ-2109
высочайшая и низкая панель

Выявление неисправностей или почему перестал работать вентилятор отопителя

Если неисправности появляются в электросхемах, то вентилятор просто не включится. Определить это можно по значению температуры охлаждайки, указательная стрелка переместится в красную зону шкалы. Чтобы устранить неисправности в этом случае снизьте нагрузку на мотор до холостых оборотов и включите отопитель салона. После чего откройте кран для подачи охлаждайки в радиатор отопителя. Начните движение накатом до полной остановки.

Всегда начинайте искать причины неисправности с датчика включения электромотора. Для этого откройте капот и отсоедините клемму датчика. Чтобы продолжить проверку, вам потребуется кусок провода, с помощью которого нужно замкнуть 2 провода, подходящие к клемме. При этом перемычку заизолируйте, чтобы она не соприкасалась с массой. Заведите автомобиль, если других проблем не присутствует, то вентилятор заработает. Но работать он будет постоянно, пока не заглушите машину.

Если после ваших действий вентилятор не стал работать, то откройте крышку монтажного блока и проверьте на нём предохранители, рабочие ли они. Если предохранители исправны, а вентилятор всё равно не работает, то проблема заключается в электромоторе.

Чтобы проверить моторчик вам потребуется 2 заизолированных провода, чтобы соединить клеммы моторчика напрямую с аккумулятором. Если вентилятор начал работать, проверьте куда направлен воздушный поток, если он идёт под капот, то всё верно, а если нет, то нужно поменять полярность проводов, которые вы подсоединили к аккумулятору.

Как видно из вышеописанного, основными причинами того, что не включается вентилятор, является неисправность реле или проводки системы.

Причины, почему не работает вентилятор печки ВАЗ-2109

Опытные специалисты, занимающиеся ремонтом ВАЗ-2109, выделяют несколько наиболее распространенных причин, по которым вентилятор автомобильного обогревателя-печки перестает работать.

Первая причина заключается в сгоревшем предохранительном элементе. Ее называют самой проблематичной, так как определить, что из строя вышла именно эта деталь, бывает сложно. Чтобы это сделать, необходимо пересмотреть всю токопроводящую цепь отопительной системы транспортного средства. Если проблема кроется именно в испорченном предохранителе, то следует знать его маркировку – «F7» (она соответствует заданной силе тока предохранителя в 30 А).

Вторая причина – плохой контакт в монтажном блоке. Данный контакт попросту может окислиться. Для проверки подобного предположения можно просто пошевелить колодку с закрепленными на ней жгутиками. В случае если печной вентилятор после этих манипуляций внезапно снова заработал, значит, причина именно в данном контакте. Решение проблемы очевидное – следует произвести зачистку окисленного контакта в монтажном блоке.

Третья причина – в системе зажигания произошло заливание реле. Выяснить эту причину легко

Для этого нужно обратить внимание, в какой момент начинает работать обогревательный прибор ВАЗ-2109. Если он включается уже после того, как этап прогревания транспортного средства уже завершился, то реле зажигания залило маслом

Специалисты в этом случае советуют заменить вышедшее из строя реле, которое размещается на ВАЗ-2109 под приборной панелью.

Четвертая причина того, что вентилятор начинает свое функционирование не сразу (как и сама автомобильная печка), а на третьей скорости. Оказывается, описанная причина имеет прямую связь с добавочным резистором. Так, на первых двух скоростях вентилятор подпитывается электрическим током с помощью этого добавочного резистора. При переходе на режим третьей скорости электроток начинает подаваться сразу на вентилятор без каких-либо добавочных приспособлений. Если заменить испорченный добавочный резистор, то вентилятор автомобильного обогревателя начнет функционировать уже на первом скоростном режиме.

Также к причинам, по которым может не работать вентилятор, входящий в конструкцию отопительной системы транспортного средства, специалисты относят неисправное состояние переключателя данной системы. Описываемый переключатель находится под центральной консолью. Для его диагностики необходимо произвести ряд несложных операций:

демонтируем центральную консоль;
заводим автомобиль;
берем двенадцативольтную лампочку (например, габаритную), которая будет служить своеобразным тестером, если к ней припаять провода – «минус» и «плюс»;
провод «минус» – замыкаем на кузов;
провод «плюс» – прикасаемся к 1-му, 2-му и 3-му контактам добавочного резистора.

Диагностируем реакцию тестера-лампочки:

тестер горит – переключатель находится в рабочем состоянии;
тестер не горит – переключатель не работает.

Во втором случае провод тестера-лампочки присоединяем к «плюсу» переключателя и снова диагностируем его реакцию:

тестер горит – обрыва в токопроводящей цепи нет, предохранитель не поврежден;
тестер не горит – в токопроводящей цепи есть где-то обрывы, а предохранитель находится в рабочем состоянии.

Проанализировав проблемную ситуацию и причины, что привели к ее возникновению, следует их решить путем замены детали, вышедшей из строя.

Также неисправность может быть скрыта в неработающих деталях самого вентилятора. Чаще всего выходит из строя его электрический двигатель – сердце данного прибора. Такая причина диагностируется в случае, когда все предыдущие оказались неподходящими. Если рассматривать более подробно виды неисправностей электродвигателя вентилятора, то можно среди них выделить:

Данная деталь сгорела.
Электродвигатель плохо контактирует с массой транспортного средства.
В щетках электродвигателя вентилятора автомобильной печки наблюдается залипание.

Критической причиной выхода из строя вентилятора отопительной системы ВАЗ-2109 является подтвержденный факт того, что сгорел его электродвигатель. В этом случае предстоит замена сразу всего прибора, а не конкретной его детали.

Устройство крана печки

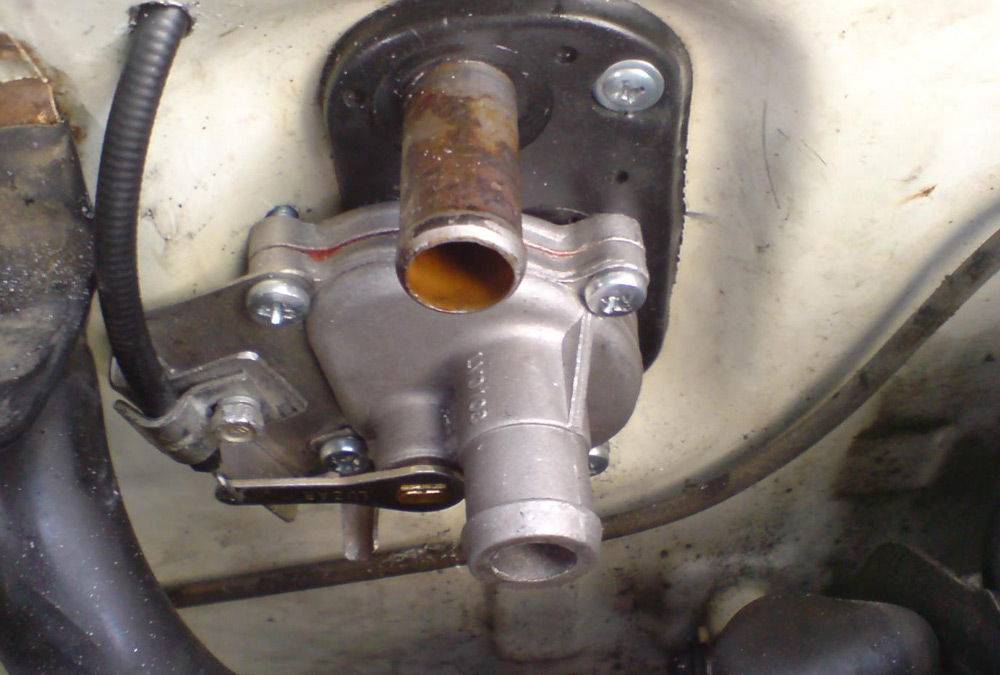

Внешне кран печки ВАЗ 21099 со стороны салона выглядит так:

Стрелка указывает на рычаг управления заслонкой крана, приводимый в движение тягой в оболочке («тросиком»). Кран со стороны салона соединяется патрубками с радиатором отопителя, со стороны моторного отсека – с системой охлаждения.

На фото сверху он находится в открытом состоянии, соответствующем крайнему правому положению ручки на панели управления печкой (нижнее фото).

«Закисание» заслонки препятствует открыванию/ закрыванию крана, неправильная же регулировка тяги увеличивает свободный ход рычага, в результате чего заслонка не открывается полностью и мешает циркуляции ОЖ.

Отопители старого и нового образца

Напоследок отметим, что на ВАЗ-21099 разных годов выпуска применялись отопители с определенными конструктивными особенностями, которые касались угла положения радиатора и места расположения основной заслонки.

В печках, так называемого старого образца (на авто до 1998 года), радиатор устанавливался почти вертикально, а основная заслонка располагалась под теплообменником. Между задней стенкой корпуса и радиатором имелась перегородка, которая формировала канал, обеспечивающий подачу воздуха вниз корпуса.

При открытой заслонке воздушный поток двигался через радиатор, где он нагревался и подавался к воздуховодам. В режиме вентиляции основная заслонка закрывала теплообменник, формируя собой вместе с передней стенкой корпуса еще один канал, по которому поток поступал сразу на воздуховоды.

В печках нового образца (на авто с 1998 года производства) угол положения радиатора был значительно меньше, чем на старых отопителях, что, как считается, обеспечивает большую площадь контакта потока воздуха для теплообмена.

Также изменилось положение основной заслонки и ее форма (она стала дугообразной). Она стала располагаться над радиатором. В закрытом положении (режим вентиляции) заслонка обеспечивает движение воздуха по кратчайшему пути к воздуховодам. В режиме обогрева она перекрывала канал подачи холодного воздуха на воздуховоды и направляла поток вниз корпуса, откуда он поступал на теплообменник.

Отопление салона любого автомобиля обеспечивается воздухом, который подогревается в радиаторе отопителя. Радиатор печки ВАЗ 2109 включен параллельно к основному радиатору, входящего в систему охлаждения автомобильного двигателя.

Сам отопитель крепится четырьмя гайками в салоне под панелью приборов к болтам, что приварены к коробке воздухопритока. Воздух, подогретый в отопителе, через систему воздухопроводов направляется в салон. Воздухопроводы крепятся к панели приборов снизу и уплотняются прокладками.

Замена

Обнаружив, что проблема заключается именно в неисправном, вышедшем из строя кранике, его придется заменить.

Кран печки располагается со стороны переднего пассажира под консолью.

Для замены вам потребуется следующий набор инструментов и материалов:

Новый краник. Подойдет шаровой или керамический, но на худой конец можно поставить заводской;
Комплект прокладок и уплотнителей. Он должен идти вместе с новым краном;
Всемогущее средство WD40;
Щетка по металлу;
Накидные и торцевые ключи на 10 и 13;
Набор отверток (крестовых и плоских);
Герметик на основе силикона;
Тара для слива охлаждающей жидкости;
Свежий тосол или антифриз;
Подъемник, яма или эстакада.

Когда все готово, можно начинать работу.

Загоните автомобиль на яму, поставьте опоры под колеса, дождитесь остывания двигателя, включите ручной тормоз и скиньте минусовую клемму с аккумуляторной батареи.
Возьмите емкость для слива ОЖ, открутите сливную пробку с радиатора и слейте тосол или антифриз из системы.
Слив всю охлаждающую жидкость, переходите к патрубкам, которые идут от двигателя на кран печки. Ослабьте натяжение хомутов на патрубках, зачистите резьбовое соединение пары шпилек. На них удерживается краник отопителя.
С помощью проникающего средства WD40 и щетки по металлу эффективно можно зачистить соединения. Практика показывает, что без этой процедуры могут возникнуть проблемы при демонтаже краника печки.
Открутите хомуты отверткой.
Поочередно снимите патрубки. Здесь будьте аккуратными, поскольку их них может продолжать вытекать охлаждающая жидкость. Это связано с несовершенством системы слива ОЖ. Лучше работать в перчатках и держать наготове емкость.
Переходим в салон автомобиля. Здесь снимите боковую накладку торпедо, демонтируйте патрубки, если требуется.
Если патрубки целы и замена не нужна, вовсе не обязательно полностью их демонтировать. Опять же, в патрубках есть остатки тосола, потому держите под рукой сухие тряпки.
Возвращаемся в яму под автомобилем, торцевым ключом на 10 снимает крепежные гайки краника.
Вновь идем в салон, где тянем на себя кран и снимаем пружинный фиксатор. Теперь от краника можно отсоединить тросик управления.
Таким образом вы легко можете снять старый кран, заменив изношенный, поврежденный элемент на новый краник.
Прежде чем поставить его на свое место, подключите трос. Только теперь разрешается закрутить кран на кузове.
Сборка выполняется в обратной последовательности.
Но тут многие допускают ошибку, оставляя вместе с новым краником старые прокладки и уплотнители между кузовом и краном. Не делайте этого. Тем более, прокладки и уплотнители всегда идут в комплекте с новой деталью.
При присоединении патрубков желательно использовать герметик на силиконовой основе. Так вы сможете минимизировать вероятность появления утечек через места соединения в будущем.
Обязательно закрутите сливную пробку, после чего смело заполняйте систему новой охлаждающей жидкостью.

Как видите, ничего сложного в замене крана печки на автомобилях ВАЗ 2109 нет. Процедура легко выполняется своими руками, не требует вмешательства специалистов и затрат денег на их услуги.

Но если вы не уверены в своих силах или у вас нет времени на самостоятельный ремонт, найдите проверенный автосервис.

Краник печки — механизм, предназначенный для регулировки потока охлаждающей жидкости в радиатор печки. На ваз 2114—2113-2115 устанавливается единый краник печки от ваз 2108. Основная проблема краника печки на ваз это то, что он окисляется, заклинивает, течёт, в результате чего под ногами образуется лужа из охлаждающей жидкости, которая может повредить электронику.

Давайте рассмотрим следующую ситуацию: при наступлении весны, мы закрываем кран отопителя, т.е. передвигаем регулятор температуры печки в крайнее левое положение. На протяжении всей весны, лета и осени, мы очень редко регулируем температуру печки, в следствии чего, краник закисает. С приходом холодов и зимы, мы открываем краник, то есть включаем печку в «горячем» режиме, в результате чего и течёт краник. В данном случае краник нужно будет заменить: Как заменить кран печки (отопителя)?
