Что потребуется для замены крана печки на автомобиле ВАЗ-2115

Если наблюдается протечка крана, его необходимо заменять как можно скорее. В противном случае охлаждающая жидкость может на полном серьезе затопить весь салон. В такой ситуации потребуется не только производить ремонт, но и тратить довольно много времени на уборку в машине.

Что нужно для замены крана печки? Вам понадобится всего несколько инструментов и принадлежностей:

комплект торцовых и накидных ключей;
набор отверток;
новая деталь. Лучше всего выбирать современные керамические краны, которые комплектуются всеми необходимыми уплотнительными элементами;
жидкость WD-40;
герметик из силикона, обеспечивающий надежную герметизацию системы;
любая емкость, в которую вы будете сливать охлаждающую жидкость.

Как заменить кран отопителя на ВАЗ 2113-ВАЗ 2115?

Снятие: 1) В начале слейте всю оставшуюся охлаждающую жидкость, из радиатора. (Как слить эту жидкость, вы можете просмотреть в статье: «Замена охлаждающей жидкости », в рубрике «сливание»)

2) Далее откройте капот, и после чего найдите там место где располагается кран отопителя, а после нахождения с помощью крестообразной отвертки, ослабьте два винта хомутов, которые крепят шланги на патрубках крана.

Примечание! После того как винты хомутов крепления будут ослаблены, снимите оба шланга, с патрубков отопительного крана!

3) Затем переберитесь в салон автомобиля, и разыщите там кран отопителя, а после находки точно таким же образом ослабьте два винта, которые крепят хомуты шланга.

4) Далее ослабьте крепление хомутов этих же двух шлангов, но только уже в том месте, где они крепятся к радиатору отопителя.

5) Теперь когда все хомуты ослаблены, полностью снимите оба шланга, с радиатора и крана.

6) Следом выйдите из машины и подойдите к подкапотному пространству, а после этого отверните две гайки, которые удерживают кран на шпильках.

7) Теперь снова перебравшись в салон машины, снимите со щитка передка отопительный кран.

9) И под завершение операции, когда скоба будет снята, отсоедините саму тягу от рычага крана, тем самым полностью сняв кран отопителя с машины.

Установка: 1) Сперва взяв новый кран отопителя в руки, наденьте на него:

• После установки обоих шлангов, наденьте на них хомуты, и после чего заверните винты этих хомутов которые крепят шланги, до упора.

2) Затем проденьте тягу привода, через отверстие, которое присутствует на металлической части крана.

3) И после чего застопорите тягу скобой, которая её крепит.

4) Далее установите кран отопителя, на свое место.

5) А уже следом, всю оставшуюся установку, закончите в обратном порядке снятию.

Устройство отопительной системы

Рассматриваемый кран позволяет закрывать или, напротив, давать неограниченный доступ нагретой мотором охлаждающей жидкости (ОЖ) к радиатору печки. Для усиления конвекции в схеме также задействован и электровентилятор. Последний нагнетает воздух, происходит теплообмен, и в салоне повышается температура.

В летний период нужды в обогревателе нет, а потому заслонка остается закрытой, а, соответственно, тосол перестает поступать в обогреватель. В этом случае система выполняет функцию вентиляции, а ненужная охлаждающая жидкость циркулирует по малому контуру и остывает в основном радиаторе.

Кран активно начинают использовать с осени, когда в печке возникает нужда. Приводится он в движение специальным рычагом, установленным на панели приборов. От него идет приводной тросик, а тот, в свою очередь, подключен к упомянутой выше запирающей арматуре.

Что делать, если течь в радиаторе отопителя?

Ранее мы уже выяснили, что причиной протекания жидкости в кузов автомобиля может являться течь из радиатора отопительной печи.

Запомните, если вы заметили протекание антифриза внутрь вашей машины, то никогда не откладывайте ремонт даже на короткий промежуток! Большая часть антифризов содержит ядовитые вещества, поступление которых в организм через дыхательные пути очень опасно для вашего здоровья.

Далее вы прочитаете о замене подтекающего радиатора печи:

Сначала нужно перелить антифриз. Далее потребуется разобрать панель в салоне (консоль, бардачок, боковины). Выкрутить любые шурупы и винты, а так же для удобства собрать их в маленькую емкость (например, стеклянную или деревянную коробочку)
Обратите внимание на то, что на консоли есть незаметный саморез и не стоит забывать про него.
После того, как вы снимите всё лишнее и откроете себе доступ к радиатору потребуется сначала ослабить хомуты на патрубках, а потом осовободить, конечно же, не забывая о емкости для слива антифриза, который будет вытекать из них. Дальше перед вами стоит задача снятия и замены печи ВАЗ 2114, а в частности, отопительного радиатора.
Сборка происходит совсем по другому
Закрепляете на месте исправный радиатор. Небольшой совет, для более лёгкого надевания резиновых патрубков, который раскрывают опытные автовладельцы. Суть заключается в том, что нужно смазать штуцеры мылом. Хомуты желательно установить также исправные, купив заранее в комплекте с радиатором.
Далее требуется собрать панель, установив бардачок и всё остальное. Собирая панель, советуем обращать ваше внимание на то, чтобы всё было закреплено правильно

Проверяйте регулировку тросов после их установки и крепления, уделите внимание закреплению и функционированию заслонки и краника.
Очень важно в то время, когда вы будете заливать жидкость в радиатор, проверить отсутствие образования воздушных пробок. Для того, чтобы их избежать нужно будет снять один из шлангов и выпустить из него воздух, после чего опять установить его на то же место.

Если вы следовали нашей инструкции и смогли установить всё так как нужно, то проблема вытекания антифризовой жидкости больше не побеспокоит вас, а так как в салоне станет тепло и комфортно ваши поездки станут гораздо лучше!

Демонтаж и замена крантика печки на ВАЗ-2114

Вроде бы, для замены краника на ВАЗ-2114 надо снимать панель приборов. В действительности достаточно будет снять боковую деталь облицовки, а также бардачок. Главное правило – откручивайте все саморезы, которые можно видеть.

Правая боковая панель

В результате наших стараний получится то, что показано ниже.

Результат демонтажа облицовки

И вот сейчас можно увидеть два «внутренних шланга». Как поступить дальше, понятно всем.

Что можно видеть под облицовкой справа

Ослабляем хомуты, установленные со стороны краника, и снимаем шланги. Кстати, тут может вытечь тосол (он – ядовитый).

Под капотом

Снизу возле перегородки можно видеть два «внешних шланга». Ослабляем хомуты и снимаем шланги с патрубков. Дальше накидным ключом отворачиваем две гайки (см. фото).

Все действия, выполняемые под капотом

Переходим в салон.

В салоне

Не отсоединяя тягу, снимаем краник (фото 1). Затем сразу удаляем «держатель» (фото 2). А дальше, вытянув узел наружу, можно будет снять механическую тягу полностью.

Три финальных шага

Как видите, всё просто. Монтаж производят в обратном порядке.

Проверка переключателя (краника)

Если переключатель печки при проведённых работах не реагирует, тогда проблема в кранике. Замена не всегда нужна. Перед тем как поменять устройство, следует проверить его работоспособность:

снимите центральную консоль;
подготовьте лампу и пару проводов;
включите мотор автомобиля;
замкните минус на массу;
плюс замыкается на трёхфазном резисторе;
если при таком контакте лампа загорелась, тогда с переключателем всё хорошо;
если лампа не горит, тогда причина в обрыве цепи или сгоревшем предохранителе.

Важно! Ещё одна возможная причина неисправности переключателя — сломанный моторчик. Проверьте его состояние и при необходимости замените

Принцип работы тросиков печки на Ваз 2114

Работа отопительной системы автомобиля, заключается в передаче и перенаправлении тепла, которое выделяется в результате работы двигателя. Тепло выводится системой охлаждения и подается, в том числе и на радиатор печки. После чего, при повороте переключателя (включении), отопительная система запускает моторчик, который выдувает горячий воздух, пропускает его через дефлекторы панели автомобиля. Перенаправление воздуха на ту или иную область осуществляется непосредственно водителем через переключение положений обдува.

При нажатии картинка увеличивается

Большинство случаев неисправностей печки связаны всего с одной причиной и это — тросик печки ваз 2114. Дело в том, что со временем натяжение тросика ослабевает. Это происходит в результате его постоянного натяжения, ослабления при переводе рычага регулировки режима обогрева (холодный и горячий). Встречаются и случаи, когда тросик вообще слетает с крана печки. В результате чего, кран печки открывается не полностью, тем самым вы недополучаете значительные порции горячего воздуха из системы отопления.

Как же поступить? Менять или не менять? Вот самые распространенные вопросы автолюбителей. Ответим так, прежде чем, что-либо заменить, следует найти причину неисправности и попытаться ее устранить.

Устройство и принцип действия печки ВАЗ 2114/15

Система отопления ВАЗ 2114/15 предназначена для нагревания поступающего в салон воздуха. Её устройство в автомобилях с инжекторным и карбюраторным двигателем одинаково. Нагретая мотором охлаждающая жидкость (ОЖ) поступает из системы охлаждения в радиатор печки, который обдувается вентилятором. Создаваемый таким образом поток тёплого воздуха через систему воздуховодов поступает в салон. Интенсивность и направление воздушных потоков регулируется с помощью дефлекторов и заслонок. Система отопления салона ВАЗ 2114/15 может работать в нескольких режимах.

Печка ВАЗ 2114/15 устроена довольно просто: 1 — отопитель в сборе; 2 — кожух защитный; 3 — уплотнитель; 4 — воздухопровод передний; 5 — воздухопровод задний; 6 — воздухопровод задний; 7 — сопло правое; 8 — воздухопровод боковой правый; 9 — сопло боковое правое; 10 — корпус промежуточный; 11 — сопло центральное; 12 — тяга заслонки обогрева ветрового стекла; 13 — рычаги управления отопителем; 14 — рукоятка управления заслонкой обогрева ветрового стекла; 15 — рукоятка управления отопителем; 16 — пластина символов; 17 — рукоятка управления заслонкой обогрева ног; 18 — воздухопровод правый; 19 — воздухопровод обогрева салона; 20 — тяга заслонки управления отопителем; 21 — тяга управления краном отопителя; 22 — кран отопителя; 23 — тяга заслонки обогрева ног

Устройство печки

Печка ВАЗ 2114/15 состоит из следующих элементов:

Вентилятор.
Заслонка обдува лобового стекла.
Распределительная заслонка, направляющая потоки воздуха к центральному и боковым дефлекторам, в нижнюю и верхнюю часть салона.
Управляющая заслонка.
Радиатор печки.
Воздуховод, направляющий поток воздуха в ноги.
Внутренний воздуховод.

Печка состоит из вентилятора, заслонок, радиатора и воздуховодов. Синим и красным цветом обозначены, соответственно, потоки холодного и горячего воздуха

Предохранитель печки и причины его выхода из строя

Часто причиной неисправности большинства узлов и систем автомобиля становится перегоревший предохранитель. Не является исключением и печка. Выход из строя предохранителя системы отопления номиналом 30А приводит к остановке электродвигателя вентилятора, и воздух перестаёт поступать в салон. В этом случае в блоке предохранителей находят элемент с маркировкой F7 и меняют. Номинал нового предохранителя тоже должен быть 30А. Если вентилятор после этого не заработал, проблему следует искать в другом месте.

Предохранитель печки F7 находится в монтажном блоке под капотом со стороны водителя

Часто определить, что перегорел именно предохранитель, бывает непросто. Он может выйти из строя при коротком замыкании в электропроводке, неисправности электродвигателя, сильном засорении фильтра салона и в ряде других ситуаций. Сложность заключается в том, что предохранитель F7 одновременно входит в электрическую цепь обогрева заднего стекла, отвечает за прикуриватель, подсветку бардачка и электродвигатель омывателя фар. При выходе его из строя все эти узлы работать не будут.

Расположение реле системы отопления

Причиной неработающей печки может стать реле, которое в процессе эксплуатации изнашивается. Ремонту оно не подлежит и сразу меняется на новое. Расположено реле под панелью приборов в блоке предохранителей.

Реле печки располагается под панелью приборов в блоке предохранителей

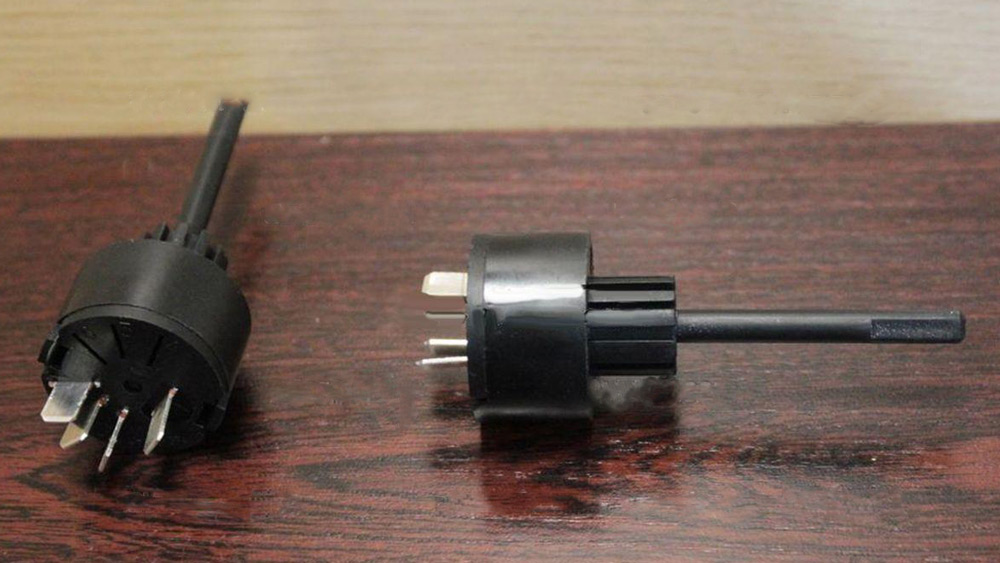

Переключатель режимов печки

Переключатель режимов или регулятор печки установлен на центральной консоли, которую при его ремонте или замене придётся демонтировать. При выходе переключателя из строя перестаёт работать электродвигатель вентилятора.

Регулятор печки расположен на центральной консоли с левой стороны

Как разобрать печку ВАЗ 2114/15

Печка на ВАЗ 2114/15 расположена в крайне неудобном месте. Для её демонтажа и разборки потребуются:

крестообразная и шлицевая отвёртки с короткими и длинными ручками или шуруповёрт;
набор гаечных ключей;
ёмкость и резиновый шланг для слива ОЖ;
ветошь, кусок клеёнки.

Демонтаж радиатора печки

Демонтаж радиатора печки осуществляется в следующем порядке:

На холодном двигателе сливается ОЖ.
Откручивается саморез, расположенный за пластмассовой заглушкой.
Демонтируется бардачок. Для этого сначала снимается нижняя часть, а затем крышка с лампой освещения. Затем откручиваются шесть саморезов крепления верхней части. Слегка надавив и повернув, верх бардачка опускается и вытаскивается.
Отворачиваются саморезы крепления щитка приборов.
Откручиваются крепления и снимается пластиковый кожух рулевой колонки.
Вынимается штекер из гнезда прикуривателя, отсоединяются разъёмы питания магнитолы. Магнитола извлекается из посадочного места.
Выкручиваются саморезы с правой и левой стороны консоли.
Снимаются ручки регулировки положения заслонок и переключатель режимов печки.
На консоли отсоединяются мешающие для её полного демонтажа разъёмы. Разъёмы маркируются для удобства последующей сборки.
Отсоединяется колодка подсветки пепельницы.
Выворачиваются два самореза от диагностического разъёма. Снимается центральная консоль.
С левой и правой стороны откручиваются саморезы крепления металлической основы.
Отворачиваются крепления торпедо.
В центре выкручиваются четыре шурупа крепления металлической конструкции.
Вынимается электронный блок управления, расположенный под консолью.
Для обеспечения доступа к печке торпедо приподнимается домкратом.
Во избежание вытекания тосола на пол под патрубки отопителя подстилается клеёнка и ветошь.
Ослабив хомуты крепления патрубков радиатора, стягиваются шланги.
Остатки ОЖ сливаются из радиатора в предварительно подготовленную ёмкость.
Из своего посадочного места извлекается радиатор печки.

Видео: демонтаж печки ВАЗ 2114

Замена и подключение печки

Установка нового радиатора печки производится в обратном порядке. При установке резиновых шлангов их рекомендуется обработать герметиком. При подключении электрических разъёмов следует использовать нанесённую в процессе разборки маркировку.

После сборки в систему заливается ОЖ. Чтобы не образовалась воздушная пробка, с дроссельного узла, предварительно ослабив хомут, снимают шланг. Антифриз в расширительный бачок следует заливать медленно, наблюдая за отсоединённым шлангом. Как только из него польётся ОЖ, шланг следует надеть обратно на штуцер и затянуть хомут. Если все выполнено правильно, работа печки не вызовет нареканий.

При установке нового радиатора печки патрубки рекомендуется предварительно обработать герметиком

Ремонт электродвигателя вентилятора

При неисправности электродвигателя его следует прежде всего снять, а затем определить целесообразность ремонта. Необходимо оценить состояние щёток, якоря, обмоток, проверить целостность изоляции проводов. Место прилегания щёток на якоре можно зачистить нулевой наждачной бумагой

Следует также уделить внимание втулкам и подшипникам — очистить трущиеся части от загрязнений и нанести смазку (например, «Литол»). Все элементы со следами износа подлежат обязательной замене

Для оценки целесообразности ремонта электродвигателя его необходимо снять

Обычно при обнаружении механических повреждений радиатор печки меняют на новый. Однако некоторые автовладельцы пытаются устранить трещины и пробоины с помощью пайки. Медный радиатор довольно легко поддаётся пайке, и восстановить его гораздо проще, чем алюминиевый. Для ремонта алюминиевого теплообменника потребуется специальный флюс и припой для лужения, а также мощный паяльник. Повреждённый участок сначала очищается от грязи и обезжиривается. Затем на него паяльником наносят флюс и припой. После пайки радиатор рекомендуется проверить под давлением, чтобы убедиться в отсутствии протечки.

Нижние сопла

Далее мы модернизируем воздуховоды для ног. При разборе панели вы увидите, что между соплами есть большой зазор. Его мы заделываем гофрированной трубкой. Штатный распределитель воздуха вынимаем наружу, а на его место тоже устанавливаем гофру. Диаметр должен составлять 4 сантиметра. Таким образом, воздух будет четко направляться на ноги, без утечек. Что касается обдува лобового стекла, он дорабатывается аналогично. Дополнительно владельцы заполняют лишние полости монтажной пеной, дабы устранить скрип панели при движении (данная проблема преследует «Самару» еще с первого поколения). Судя по отзывам, этот способ работает.

Как заменить кран отопителя ВАЗ 2114

На автомобиля семейства ваз 2113-2114-2115 устанавливается кран печки от ваз 2108. Сам кран предназначен для регулировки потока охлаждающей жидкости. Проблема заключается в том, что со временем этот краник окисляется, клинится, начинает течь. Из-за этого может начаться течь охлаждающей жидкости.

Что приводит к течи крана?

К течи крана приводит вполне обычная ситуация. Весной, когда солнышко уже сильно припекает, мы отключаем обогрев салона. Если лето жаркое, то может быть такая ситуация, что мы ни разу не включим обогрев. Ну а осенью, когда похолодает, мы пытаемся включить его и в результате появляется течь. Это происходит из-за того, что краник закисает если им долго не пользоваться. После появления течи кран нужно заменить. Заодно можно заменить и салонный фильтр.

Какой кран купить?

В автомагазинах можно увидеть три разновидности кранов:

Обычный заводской
Керамический
Шаровый.

Чем же они отличаются?

Обычный заводской кран стоит около ста рублей. Внутри него установлена резиновая мембрана. Такой кран весьма ненадежен и часто закисает. Его не стоит устанавливать в свою машину.

Керамический кран – самый надежный. Именно поэтому рекомендуется устанавливать его. Корпус такого крана пластиковый, я запорные элементы из керамики. Стоит учитывать, что пропускная способность керамического краника ниже, чем у шарового.

Шаровый краник гораздо надежнее обычного заводского. Вместо резиновой мембраны в нем установлен шарик с дырками. Такой кран такжк подвержен закисанию.

Как заменить краник печки.

Для выполнения этой работы нужна эстакада или смотровая яма.

Сливаем охлаждающую жидкость с двигателя.
Снимаем обе накладки консоли панели приборов.
Снимаем шланги с патрубков крана.
Под капотом ослабляем два хомута и отсоединяем шланги от патрубков крана отопителя.
Откручиваем гайки крепления крана радиатора печки к моторному щиту.
В салоне снимаем кран печки.
При помощи плоскогубцев снимаем фиксатор оболочки тяги.
Отсоединяем тягу от рычага крана.
Снимаем резиновые и стальные шайбы с патрубков крана.
Устанавливаем новый кран в обратной последовательности.
Полностью открываем кран. Для этого на блоке управления вентиляцией сдвигаем нижний рычаг в красный сектор до конца.
Заливаем охлаждающую жидкость в систему.
Проверяем все на утечки.
Устанавливаем на место накладки консоли панели приборов.

Видео по замена крана отопителя:

Устройство и принцип действия печки ВАЗ 2114/15

Нюансы сборки

При установке трос механизма управления лучше сразу соединить с рычагом заслонки, и только после этого краник устанавливать в моторный щит. Это упростит сборку.

При замене краника все хомуты заменяем, а места соединения патрубков со штуцерами промазываем термостойким герметиком.

После сборки и заполнения системы охлаждения антифризом (доливки) проверяем все места соединения на наличие течей. Часто в радиаторе отопителя образуются воздушные пробки, которые необходимо выгнать, иначе печка работать не будет. Не лишним будет первое время после замены проверять места соединения патрубков с краником на течи.

Напоследок отметим, что часто причиной неисправности крана печки является заклинивание заслонки. Чтобы этого не произошло и узел прослужил как можно дольше, пользуйтесь краном в периоды, когда он менее всего используется – открывайте и закрывайте его, чтобы заслонка не прикипела. Этих мер вполне достаточно, чтобы сохранить подвижность запорной части крана.

› Бортжурнал › 072: Удаление краника печки

Короче говоря, начитавшись у товарища OKAYOTA об удалении краника печки Штуцера вместо крана отопителя на ваз-2114 или кран печки давай до свидания !), сам загорелся этой идеей)) Тем более уже давно напрашивался на замену радиатор печки)

Думаю всем известны плюсы данного решения, а точнее один плюс — краник просто напросто берет и магическим образом больше не протечет в салон)) За минусом поговаривают про адский жар в ногах летом, но думаю это удел тех, у кого не отрегулирована заслонка) На тех же более современных Калинах от него же не зря избавились, э?))

Только у OKAYOTA всё сделано по грамотному, через специальные штуцера, а у меня нет ни знакомых токарей, ни денег, поэтому было решено разобрать, а там уж думать на месте)))

Делал параллельно с заменой радиатора печки: Замена радиатора печки. ДААЗ, там в начале записи указано что я открутил два болта на 10 со стороны моторного отсека и снял два патрубка.

С самого краника снимается тросик.

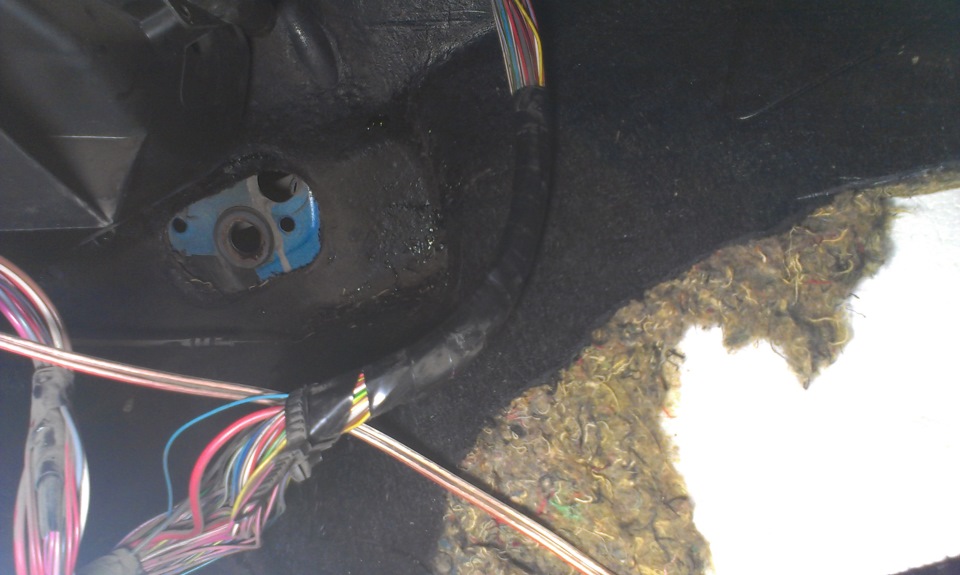

Ну а далее просто. Краник достаточно легко вынимается из салона)

Я фиг знает как определить какой он, вроде ДААЗ…))Кстати он был сухой полностью функциональный, так что можно было не менять… НО, руки же чешутся)))

Итак, готовьтесь, дальше будет колхоз колхозный)))

Заранее приобрел в магазине сантехники пару сгонов, как оказалось немножко больших для того что я задумал)

Замена крана отопителя еще один способ

Пока на дворе лето, решил поменять кран отопителя, так как весной обнаружил небольшую течь. В магазине купил керамический кран Фирмы LUZAR. При выборе сильно не заморачивался, но решил для себя что поставлю керамический.

Закупки

Купил также 4 литра антифриза и 4 хомута размером 20-32. Старый кран стоял с завода и прошел на автомобиле 57 000…

Чтобы снять старый кран необходимо снять боковые панели в салоне.

Левая панель держится на 3-х саморезах

Правая панель держится на 5-ти саморезах

Затем нам нужен моторный отсек. Работу лучше производить на яме, снизу свободно можно открутить 2 хомута с патрубков, причем даже защита не будет мешать.

Патрубки в моторном отсеке

Расслабив хомуты, теперь нужно слить охлаждающую жидкость, перед этим нужно убедиться чтобы кран был открыт, то есть ручка управления краном отопителя находилась в красной зоне.

ручка управления крана отопителя

!ВНИМАНИЕ РАБОТУ ПРОИЗВОДИТЬ НА ХОЛОДНОМ ИЛИ ЧУТЬ ТЁПЛОМ ДВИГАТЕЛЕ!

Затем отсоединяем патрубок, перед этим подставив что — нибудь на пол, с патрубка сразу польётся охлаждающая жидкость, по возможности собираем её в ёмкость. Для того чтобы жидкость стекла быстрее, можно открыть крышку расширительного бачка. Когда жидкость перестанет вытекать, снимаем другой патрубок, после этого начнёт сливаться жидкость оставшаяся в радиаторе печки.

После того как жидкость стекла, ключом на 10, откручиваем 2 гайки крепления крана, в моторном отсеке.

Крепление крана

Теперь переходим в салон. раскручиваем хомуты патрубков.

патрубки в салоне

И отсоединяем патрубки от крана. Со стороны водителя, вытаскиваем кран на себя. он Остается держаться на тросике. Отсоединяем скобу держащую трос и кран полностью демонтирован.

Сборку производить в обратном порядке. Устанавливаем трос и рукояткой управления крана отопителя, проверяем полностью ли открывается и закрывается заслонка в кране. Выставляем трос так, чтобы было полное закрытие заслонки и фиксируем его скобой. Затем ставим кран на место и с моторного отсека прикручиваем 2 гайки. Прикручиваем патрубки в моторном отсеке и в салоне. Рукояткой управления крана отопителя, открываем кран и заливаем охлаждающую жидкость. у меня ушло почти 4 литра жидкости. Заводим машину и проверяем патрубки на признаки течи. в салон идёт горячий воздух… воздушной пробки нет.
