Отопитель Газель бизнес принцип работы.
Отопитель Газель бизнес не плохая пародия на отопители иномарок, но только на первый взгляд. Управление отопителем осуществляется кнопками и рукоятками на электронным блоке, находящемся на панели управления. Воздух в отопитель, как и на всех «Газелях», засасывается электровентилятором через решётки под лобовым стеклом и, проходя через воздуховоды и дефлекторы поступает в салон.
Охлаждающая жидкость к радиатору отопителя подаётся через кран, открытие и закрытие которого осуществляет электропривод. От таких же кранов предыдущих моделей его отличает наличие дополнительного штуцера. В закрытом положении крана жидкость перенаправляется обратно в систему охлаждения.
Как заменить переключатель печки на Газели
Автомобиль Газель является очень распространённой машиной на всём постсоветском пространстве. Это одно из самых доступных коммерческих транспортных средств, которое выпускается в грузовой, полугрузовой и пассажирской версиях.
Чтобы обеспечить необходимый уровень комфорта в зимний период для водителя и его пассажиров, в Газели обязательно предусматривается установка отопительной системы. Или просто печки. Но периодически она может выходить из строя.
Одной из проблем, с которой сталкиваются владельцы Газели, становится отказ работы печки на 1 и 2 скоростях. При этом на последней скорости всё функционирует отлично, печка включается и греет салон. Это прямо указывает на проблему с термореле или переключателем.
Причины, почему не греет печка в Газель Бизнес. Почини сам — Твой автопульс
Причины, почему не греет печка в Газель Бизнес. Почини сам
Любое нарушение режима эксплуатации и как следствие – не греет печка в Газель Бизнес. Но чаще всего, отопитель перестает штатно работать и без видимых причин. Например, при подаче питания, вентилятор включается и гонит теплый воздух, но стоит завести двигатель и отопитель или совсем выключается или гонит холодный воздух.
На новых машинах печка может отказать и через несколько недель.
Не греет печка в Газель Бизнес и по причинам, не связанным непосредственно с ее конструкцией. Например, при нарушении работы термостата. или при сбое в системе бортового электропитания.
Диагностика и ремонт
Конструкция отопителя продумана таким образом, чтобы проверить работоспособность любой его детали, не говоря уже о диагностике, необходимо полностью извлекать весь корпус печки и разбирать его, предварительно демонтировав всю переднюю панель в салоне.
Без снятия торпеды, замене поддается только радиатор, т.к. к нему есть доступ через бардачок.
По выражению одного из водителей, чтобы заменить тот же моторчик заслонки крана, нужно «насобирать ведро саморезов», пока снимешь переднюю панель.
Чтобы по возможности максимально оградить себя от этой трудоемкой операции, лучше в первую очередь проверить электрическую цепь подачи напряжения на печку. Питание на отопитель поступает через блок предохранителей и реле включения вентилятора.
Вначале проверяется целостность предохранителя, без подачи напряжения. После этого нужно проверить работоспособность реле. Известны случаи, когда реле имело плохое контактное соединение и постоянно отходило.
Нужно подать питание и пошевелить корпусом реле. Если чудо не произошло, и вентилятор не загудел, тогда необходима его замена.
Проверить электропривод заслонки можно на слух. При включенном питании и повороте регулятора установки температуры, должен быть слышен звук работающего моторедуктора. При крайней необходимости, когда моторедуктор отказал в дороге и необходимо направить воздух на стекла, необходимо снять тягу с заслонки и установить ее в необходимое положение вручную.
В случае, когда и вентилятор работает и электродвигатель заслонки функционирует, а с печки идет холодный воздух. нужно проверить радиатор отопителя на проходимость сот.
Конструкция
На Газели Бизнес управление системой отопления салона комбинированное и осуществляется как в ручном режиме посредством рычажков, так и при помощи кнопочного управления с панели приборов.
Схема работы отопления стандартная – поступление воздуха происходит через лобовые воздухозаборники путем всасывания вентилятором с электромотором, после чего проходит по системе дефлекторов и поступает непосредственно в кабину автомобиля.
Поступление охладителя в радиатор отопителя контролируется заслонкой, угол положения которой осуществляется приводом от электромоторчика. Электромотор привода заслонки итальянского производства, что совершенно не гарантирует от его поломки, которые на этой марке Газели с ним случаются часто.
Управление двигателем крана заслонки осуществляется в режиме автоматики и зависит от устанавливаемой температуры воздуха на выходе. В конструкции печки еще присутствует заслонка, которая регулируется моторедуктором с электроприводом и может направлять часть воздушного потока в обход радиатора.
В этом одно из главных отличий отопителя модели Бизнес от более поздних Газелей, на которых угол заслонок менялся при помощи системы тросиков.
Несовершенство и непродуманность конструкции отопителя, приводит, что когда не греет печка на Газель Бизнес, необходимо долго искать причину неисправности. Если автомобиль находится на гарантии, лучшим вариантом будет обращение в СТО.
fix-builder.ru
Отопитель Газель бизнес поиск неисправностей.
Что делать если что-то в отопителе не работает? Благодаря конструкции отопителя затруднена диагностика при отказе в работе его частей. Изначально как всегда необходимо проверить предохранитель.
Проверка крана отопителя.
При эксплуатации отопителя Газель бизнес может появиться проблема подачи горячего воздуха при включении вентиляции или наоборот холодного воздуха при включении отопителя. Причина в том, что не срабатывает кран отопителя. Он не открывает или не перекрывает подачу охлаждающей жидкости в радиатор отопителя. Конструкция крана достаточно простая и в то же время несколько сложнее аналогичного крана установленного на Газель рестайлинг. Всё дело во встроенном блоке управления краном,
Для поиска причины отказа крана отопителя понадобится кусок медного провода и контрольная лампа. Специальных знаний и навыков для определения неисправности не нужно.
Для начала необходимо проверить наличие плюса и минуса на разъёме подключенном к крану. Делается это контрольной лампой подключив её щупы (провода) к черному и белому проводу разъёма. Если контрольная лампа не горит, то переместите провод подключенный к чёрному проводу на металлическую деталь двигателя где есть хороший минус. В том случае если лампа загорит, то устраните обрыв в чёрном проводе или зачистите его крепление к кузову. Если лампа и в этом случае не загорит,то необходимо проверить предохранитель F13 и исправность провода от него до разъёма.
Читать дальше: Блок кн на брелке starline
При наличие плюса и минуса на разъёме небольшим куском медного провода попеременно соедините чёрный провод с коричневым и зелёным проводом. При исправном редукторе крана отопителя будет слышен характерный звук его работы. Если ни чего не происходит, то кран необходимо заменить.
Проверка моторедукторов.
Проверку моторедукторов заслонок обдува стёкол и дефлекторов можно проверить, не снимая панели полностью. Достаточно снять её нижнюю часть. Моторедуктор главной заслонки доступен со стороны водителя. Для проверки моторедукторов необходимо отключить разъём его электродвигателя, разъём с фиксатором, и подключить к нему тестер в режиме вольтметра или контрольную лампу. При включенном зажигании и отопителе необходимо нажать на кнопку, которая управляет этой заслонкой. Контрольная лампа при этом должна загореть. Если лампа горит, а моторедуктор не работает, то его необходимо заменить.
Если Вы, находитесь в дороге, не имейте возможности заменить привод заслонки на обдув стёкол, то можно снять тягу с рычага заслонки с водительской стороны и повернуть её в ручную зафиксировав в открытом положении. Для открытия заслонки с пассажирской стороны потребуется открутить винты крепления моторедуктора и, повернув его корпус так же зафиксировать.
Проверка электродвигателя и регулятора оборотов.
Для проверки электродвигателя вентилятора отопителя и причины его отказа, если вентилятор не работает, потребуется снять воздухозаборник в подкапотном пространстве. Внутри открывшегося окна будет видно два провода с разъёмом. Для проверки питания подключите контрольную лампу выводам разъёма и при включенном зажигании поверните регулятор оборотов отопителя в сторону максимальных оборотов. Контрольная лампа при этом должна гореть ярко. При повороте рукоятки в сторону минимальных оборотов яркость лампы должна уменьшиться. Это свидетельствует об исправности регулятора оборотов.
Если контрольная лампа горит, а вентилятор не вращается, то его электродвигатель неисправен. Для проверки замерьте сопротивление между выводами электродвигателя в разъёме. Неисправность электродвигателя может быть вызвана зависанием щёток. В этом случае можно попробовать постучать по корпусу отопителя. При этом работа вентилятора может восстановиться до его следующего выключения, возможно больше, но доехать при этом до сервиса можно в тепле.
Если контрольная лампа не горит, при проверке питания, неисправен регулятор оборотов. При неисправности регулятора оборотов, временно можно соединить проводом плюсовой провод на разъёме с предохранителем около аккумулятора. Это позволит добраться до гаража или сервиса в зимний период.
Как снять отопитель Газель бизнес и разобрать его в виду большой трудоёмкости описать тут не имеется возможности, но подробную инструкцию с фотографиями Вы можете скачать с файлообменника «Отопитель Газель».
Ниже приведена принципиальная электрическая схема подключения отопитель Газель бизнес и вентиляции.
Особенности функционирования системы охлаждения Газель
Именно печка является одной из ключевых частей системы охлаждения не только газели, но и любого другого транспортного средства. Когда работает любой двигатель, это сопровождается выделением большого объёма тепла. Сгорает топливо и трутся друг от друга металлические поверхности. Если не отводить тепло, то произойдёт перегрев и очень быстрый выход из строя целых узлов мотора.
По этой причине в системе охлаждения предусмотрены сразу 2 контура, которые называют большим и малым кругом. Пока охлаждающая рабочая жидкость не нагрелась, она проходит по малому кругу, а в нагретом состоянии — по большому. В этом случае происходит включение термостата, который распределяет потоки. Именно так автомобильный мотор не перегревается, но и быстро набирает рабочую температуру. Полученное тепло используется для нагрева салона зимой, а летом просто выводится наружу в атмосферу.
Опытные водители хорошо знают, как устроена печка на Газели, а потому понимают и важность своевременного устранения неисправностей. Устройство её аналогично принципу всех других транспортных средств, работающих с жидкостным охлаждением
Для этого предусмотрен радиатор, а также большие и малые круги, по которым беспрерывно циркулирует антифриз. Разница состоит только в том, открыт либо закрыт в данную минуту термостат.
Причины неисправностей
Если нареканий на работоспособность других компонентов системы отопления на ГАЗели у автовладельца нет, но при этом на ходу воздух в салон подаётся холодным зимой, либо летом дует горячим, несмотря на перевод заслонок в соответствующее положение, то тут наверняка всё дело в заслонках.
Ситуаций может быть несколько в случае поломки или неисправностей заслонок:
- Воздух проходит через радиатор, в то время как требуется его движение в обход без предварительного нагрева, что актуально в тёплое время года.
- Воздух из-за неисправных заслонок поступает в обход радиатора отопителя, хотя водитель переключил печку в режим обогрева.
- Заслонки застряли в промежуточном положении. Это не позволяет получить необходимое количество тепла зимой. Печка работает, но в салоне всё равно холодно.
Пара заслонок, синхронная работа которых нарушена, не могут при неисправностях подавать забортный воздух через радиатор или напрямую в салон без предварительного подогрева по двум основным причинам:
- Сломан привод. Он механический, и из строя выходит очень редко. Привод подсоединяется к регулятору на передней панели с правой стороны блока управления отопителем, и идёт к заслонкам. Вероятность его поломки крайне мала. Проверить работу довольно просто. Требуется добраться визуально до заслонок и покрутить регулятор, меняя положение элементов. Если они не движутся, есть вероятность, что привод оборвался. Подобная проблема больше актуальна для сильно изношенных ГАЗелей с большим пробегом. Для ремонта его потребуется отсоединить или отрегулировать, если привод растянулся или ослаб.
- Сломалась перемычка. Между заслонками находится специальная перемычка. Фактически именно её приводит в движение специальный привод, и с помощью этой перемычки заслонки меняют своё положение. Облом перемычки происходит достаточно часто, из-за чего автовладельцам приходится обращаться в автосервис, либо ремонтировать узел своими силами.
Столкнувшись с подобной неисправностью, есть смысл попробовать провести ремонт самостоятельно. Здесь особые навыки или специальные инструменты не потребуется. Процедура осуществляется в гаражных условиях при минимальном базовом наборе инструментов и материалов.
Ремонтные работы
Чтобы выполнить ремонт заслонок отопительной системы на автомобиле ГАЗель, потребуется сначала добраться до проблемного узла.
Фактически здесь требуется получить доступ к электровентилятору печки, поскольку именно в этом узле располагаются заслонки вместе с перемычками и приводом регулятора положения заслонок печки.
Да, владельцы ГАЗели могут полностью снять переднюю панель, демонтировать багажник, снять центральную консоль, чтобы полноценно добраться до корпуса отопительной системы, и максимально наглядно всё увидеть, проверить и отремонтировать.

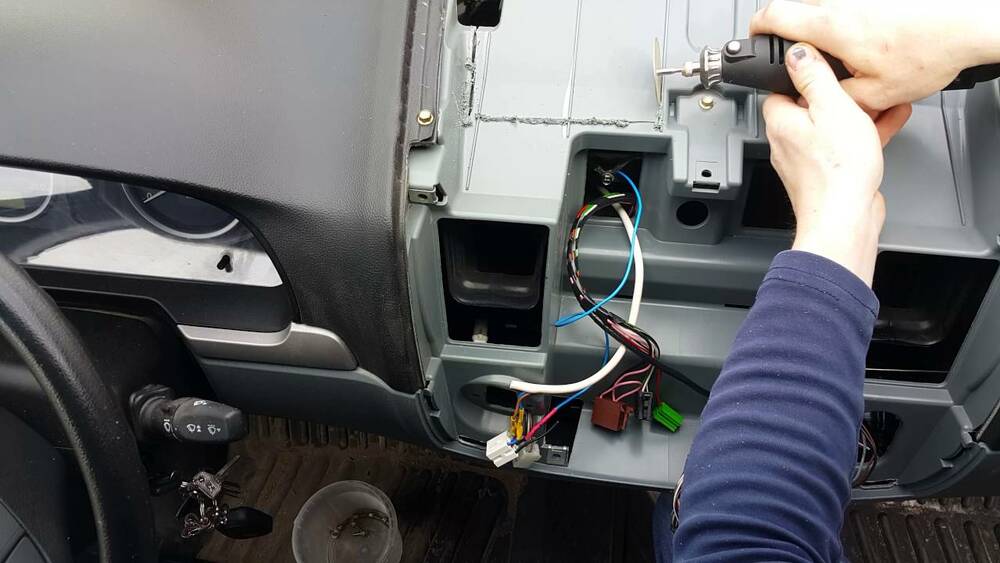

Но по факту проще всего сделать это через верхний бардачок. Последовательность действий будет такая:
- Отключите минусовую клемму на аккумуляторной батарее. Ваша личная безопасность превыше всего в подобных вопросах.
- Откройте бардачок для документов, который располагается на торпедо.
- Поднимите крышку, зафиксируйте её в поднятом состоянии.
- По периметру бардачка после открытия вы увидите 4 шурупа или самореза.
- С помощью соответствующего инструмента открутите их.
- Теперь аккуратно поднимайте бардачок вверх, высвобождая его со своего посадочного места.
- Вам открылся доступ к корпусу электровентилятора системы отопления ГАЗели. В дальнейшем сможете этим воспользоваться, чтобы произвести ремонт самого электровентилятора, либо выполнить иные работы, связанные с моторчиком отопительной системы.
- Чтобы снять крышку корпуса вентилятора, требуется использовать ключ на 8. Лучше всего тут поможет головка с длинным переходником.
- Открутите пару креплений и уберите крышку в сторону.
- Теперь вы видите уже сам электровентилятор. Справа от него находится резиновое кольцо, которое следует извлечь, после чего снять сам вентилятор и убрать его немного в сторону.
- Теперь покрутите правый регулятор на блоке управления печкой, чтобы проверить, работают ли заслонки синхронно и меняется ли их положение при работе регулятором.
- Если заслонки перемещаются не синхронно, потребуется их демонтировать, либо переместить положение вручную.
- Для второго варианта потребуется просунуть руку справа от корпуса электровентилятора, дотянувшись до рычажков. Там имеется специальная шайба или подобие гайки, которая легко проворачивается вручную.
Для более серьёзного ремонта в виде замены перемычки придётся провести более сложные демонтажные работы.
Увы, но для замены заслонок, когда вина в неполадках системы отопления на ГАЗели лежит именно на них, обойтись без полной разборки отопителя не получится. Да, конструкция отечественного коммерческого автомобиля далека от совершенства. Но порой удаётся обойтись малой кровью.
Учитывая сложность полного демонтажа, многие автовладельцы предпочитают в случае нарушения синхронности заслонок из-за сломанной перемычки менять положение вручную. Для этого достаточно просто открутить несколько винтов верхнего бардачка, снять кожух электровентилятора, и добраться до элемента регулировки. В принципе, два раза за год при переводе печки на летний и зимний режим сделать это можно.
Если же хотите сделать всё основательно, потребуется снимать торпеду, добираться до корпуса отопителя, частично разбирать его, и только при таких условиях получится открыть доступ к проблемным заслонкам. Таковы реалии владельцев автомобилей ГАЗель.
Оставаться перед наступлением зимы с неисправной системой отопления настоятельно не рекомендуется. Да и в жаркую погоду, когда хочется получить хоть немного прохлады за счёт наружного воздуха, мало кому будет приятно, если из печки начнёт дуть горячий воздух. Потому есть смысл основательно подойти к вопросу, выделить время на проведение комплексных демонтажных работ, и восстановить нормальное функционирование проблемного узла, снимая при этом всю печку и выполняя поставленную задачу.
Но при всех своих недостатках, эти коммерческие автомобили имеют ряд объективных преимуществ.
На газели печка перестала дуть горячим воздухом, загорается код ошибки E3,Е6,E7
Приехал к нам с далёкого северного Урала, города Новый Уренгой хозяин длинномерной газели бизнес с жалобой на неисправную печку, говорит совсем печка не греет, а купил он эту рабочую лошадку с рук на днях и не проверил работоспособность печки, вот и нужно разобраться в неисправности. На диасплее загораются ошибки E3 и Е7 (E3 и E7).
И так, проверку начинаем с визуального осмотра блока управления отопителем (БУО) 2705-8121020. На дисплее загорается неисправность E3. Забегая вперёд, скажем, что данная неисправность связана с мотор редуктором заслонки отопителя (90.3780) или МР-2-01, который находится рядом с правой ногой водителя под панелью. Заглянув под панель, решив проверить оба ли разъёма защёлкнуты, мы этот мотор редуктор не обнаружили, а лишь болтались разъёмы. Видимо предыдущий хозяин снял мотор редуктор, а вот новый не поставил. Устанавливаем новый мотор редуктор.
Видео. Проверка мотор редуктора заслонки отопителя (90.3780) или МР-2-01.
С данным мотор редуктором (90.3780) связаны 2 ошибки: Е3 — неисправность датчика положения заслонки (реостат), который определяет текущее положение заслонки. Е6 — неисправность самого моторчика мотор редуктора, который управляет заслонкой.
Проверяем работоспособность отопителя, включаем зажигание. Ошибка Е3 пропала, но загорелась ошибка Е7. Печка так и дует холодным воздухом, хотя мотор-редуктор 90.3780 работает исправно. Далее проверяем кран отопителя, ведь он отвечает за подачу горячей охлаждающей жидкости в радиатор отопителя, а так же из-за него загорается ошибка E7. Устанавливаем регулятор температуры на блоке управления в максимально горячее положение рукой проверяем шланги, идущие в радиатор отопителя.
У нас оба патрубка, идущие на радиатор печки оказались холодные, хотя помпа работает и подводящий шланг к крану горячий, значит почему-то кран не открывается. Самый простой способ проверить работу крана, это на заглушенном автомобиле покрутить регулятор температуры в максимум и минимум. Кран печки должен издавать характерные щелчки, свидетельствующие о его работе. Но мы никаких звуков не услышали, значит проводим более детальную проверку. Начинаем с проверки разъёма крана печки.
Для начала проверим питание +12 вольт (оранжевый провод крана, белый провод разъёма проводки), массу (чёрный провод крана и чёрный провод проводки разъёма) и управляющие сигналы, поступающие на кран отопителя: коричневый крана (коричневый разъёма проводки) — тепло, белый крана (зелёный проводки разъёма) — холод.
Для наглядности и проверки работоспособности блока управления соберём простой пробник на светодиодах. Он нам наглядно покажет подаются ли сигналы управления холод / тепло с блока управления.
Если один из управляющих сигналов отсутствует, то следует прозвонить проводку от крана отопителя до блокауправления — это зелёный и коричневый провода. В нашем случае отсутствовал управляющий сигнал на коричневом проводе, который как раз отвечает за подачу тепла.
При включении зажигания и подключеном кране отопителя, на зелёном и коричневом проводе должно висеть напряжение около +10. +12 вольт, приходящие с крана отопителя. В момент регулировки тепло / холод на одном из этих проводов должен появлятся управляющий минус. Если управляющий сигнал отсутствует, значит сгорел управляющий транзистор в самом блоке управления. Для проверки управляющих транзисторов нужно разобрать блок климатической системы и проверить управляющие ключи.
Синий транзистор отвечает за переключение в холодное положение, красный транзистор отвечает за управления горячим положением
В данной схемотехнике для управления краном применяются n-p-n SMD транзисторы в корпусе sot23. Для замены не рабочего ключа можно использовать любой N-P-N транзистор , расчитанный на ток коллектора не менее 100mA и напряжение не менее 20 вольт, например распространённый транзистор BC547. Или С945, который как раз у нас нашёлся. Приведём краткую схему силового транзистора.
В нашем случае был неисправен красный управляющий ключ, который как раз отвечает за подачу тепла.
Можно за место SMD транзистора установить и в другом корпусе, например в TO92 , но придётся подпаивать и выгибать ножки.
После замены неисправного транзистора, кран отопителя начал работать как нужно, ошибка Е7 исчезла, и салон нашей газельки начал теплеть
Принцип работы системы отопления салона
На Газели Бизнес, как и на большинстве автомобилей с жидкостным охлаждением двигателя, установлен отопитель, который включён в систему охлаждения. Нагретая жидкость от двигателя по трубкам поступает в радиатор печки и, отдав тепло, возвращается обратно в двигатель. Радиатор отдаёт тепло посредством воздуха, нагнетаемого вентилятором отопителя. Проходя через его соты, воздух нагревается. Также возможно регулировать скорость потока и направления обдува. Температура воздуха регулируется за счёт положения краника печки, он регулирует количество жидкости, пропускаемой через радиатор. Заслонки отопителя регулируют направление потока горячего воздуха, закрывая и открывая магистрали воздуховодов. Заменить заслонку возможно только при снятом и разобранном отопителе. А сделать это возможно, только демонтировав всю приборную панель.
