Сигнализация starline с автозапуском, инструкция по эксплуатации

Конструктивные особенности герконовых датчиков

По конструкции герконы делятся на:

Разомкнутые
Замкнутые
Переключающие
Разомкнутые ртутные

Наиболее распространенным видом герконовых датчиков является разомкнутый геркон. Каждый контакт в стеклянной емкости представляет собой плоскую проволоку. Поверхности контактов покрыты золотом, палладием, радием или серебром, что способствует уменьшению сопротивления и позволяет защитить контакты от коррозии. Пространство стеклянной колбы заполнено водородом, аргоном или азотом, либо просто представляет собой вакуумное пространство, что также способствует повышению антикоррозийных свойств.

Порядок установки сигнализации на автомобиль

Перед началом электромонтажных работ нужно выключить зажигание и отсоединить провод «массы» от аккумулятора. Это позволит избежать проблем, вызванных замыканием проводов на корпус во время их подключения к замку зажигания и блоку предохранителей. Во время работы нужно руководствоваться прилагаемой инструкцией.

Подключение сигнализации «Старлайн» начинается с выбора места для монтажа блока. Наилучшим образом подходит место под панелью приборов в районе рулевой колонки. Это самое удобное и защищенное от злоумышленников место в салоне. Даже если посторонние откроют дверь, быстро найти и отключить сигнализацию у них не получится. Для подключения сигнализации к замку зажигания нужно обеспечить доступ к его контактам.

Чтобы это сделать, нужно выполнить такие операции:

снять боковые накладки, закрывающие стойки лобового стекла;
разобрать декоративный корпус рулевой колонки;
демонтировать панель приборов.

Индикаторный светодиод устанавливается в левой накладке, а антенна сигнализации — на лобовом стекле за зеркалом заднего вида.

Дальнейшие действия выполняются в такой последовательности:

Закрепить блок сигнализации «Старлайн» под приборной панелью с помощью пластикового хомута.
Подключить провода питания. Плюсовой подключается к замку зажигания (к клемме, на котором есть напряжение даже при выключенном зажигании) или к аккумулятору. «Массу» нужно надежно зажать под болт или саморез, находящийся поблизости.
Подсоединить провода центрального замка к блоку в соответствии со схемой подключения. Чтобы найти блок и правильно соединить провода, при установке сигнализации нужно руководствоваться схемой конкретного автомобиля. Если центральный замок отсутствует, его придется установить своими руками. Иначе вы лишитесь многих полезных функций.
Подключить провод световой индикации сигнала тревоги к проводам, которые идут к выключателю аварийной сигнализации.
Для управления зажиганием подключить два провода к замку в соответствии со схемой,указанной производителем.
Подключить провода, идущие к датчикам открытия дверей, к соответствующим контактам на панели приборов. При необходимости, установить отдельные «концевики» под капот и багажник и провести к ним провода.
Закрепить сирену рупором вниз в подкапотном пространстве и провести от нее провод, протянув его в месте входа основного жгута в салон. Место надо выбирать так, чтобы минимизировать воздействие грязи и воды на устройство. Обычно сирену ставят на чашке амортизатора или в районе стеклоочистителя.
Закрепить датчик удара к кузовному элементу под приборной панелью. Производитель рекомендует располагать его примерно в середине кузова. Однако там тяжело найти подходящее место. Практика показала, что вариант с размещением под панелью не имеет недостатков.
Закрепить в скрытом месте кнопку ручного отключения сигнализации. Тут сложно давать конкретные советы. Все зависит лишь от вашей фантазии и изобретательности.

После того как установка сигнализации завершена, нужно подключить аккумулятор и проверить работоспособность системы. После этого необходимо выполнить настройку.

Настройка сигнализации «Старлайн»

Управление функциями автосигнализации осуществляется с брелка. Поэтому начать нужно с его привязки к блоку управления.

В комплекте поставляются два брелка:

с ЖК-экраном и 4 кнопками;
со светодиодным индикатором и 3 кнопками.

Охранный комплекс обладает широким функционалом с набором режимов:

иммобилизатор;
режим противодействия ограблению;
самодиагностика системы;
режим «паники»;
беззвучный режим с запущенным или заглушенным мотором;
автозапуск охраны после отключения;
бесшумное срабатывание сигнализации от датчика удара;
GPS-мониторинг;
экстренный вызов помощи;
перепрограммирование нового брелока;
блокировка колес при попытке эвакуации.

Работу следует начинать с базовых настроек:

дата и время;
таймер;
громкость и тон звуковых сигналов.

Для этого нужно использовать основной брелок с экраном. Дополнительный служит лишь для активации основных функций системы. Управление и настройки осуществляются разными способами:

несколькими быстрыми нажатиями клавиши (длительностью менее половины секунды);
зажимание кнопки на длительное время (до появления звукового сигнала);
последовательные нажатия кнопок.

Продвинутые модели «Старлайн» поддерживают курсорный способ настройки. Он активируется двумя нажатиями: длительное первое (до звукового сигнала) и короткое второе для подтверждения. После этого на экране появляется изображение, соответствующее выбранному действию. Нажатие клавиш управления позволяет перемещаться между иконками для выбора нужной опции. Это позволяет включить или отключить следующие функции:

блокировка и разблокировка дверей;
защита от грабежа;
бесшумная защита;
стороннее обслуживание;
турботаймер и другие.

Изменение и корректировка режимов выполняется путем нажатия комбинации кнопок на брелоке. При этом важна последовательность и длительность нажатий.

Поочередное нажатие двух кнопок активирует следующие действия:

включение беззвучного режима (1 и 2);
запуск двигателя (1 и 3);
остановка двигателя (2 и 3).

Удержание первой и третьей кнопки блокируются клавиши брелока. Удержание первой и второй включит режим паники или антиограбления в зависимости от того, заглушен или заведен двигатель.

Разные режимы и функции можно активировать, нажимая только одну клавишу.

Например, первая кнопка:

включает и выключает звуковой режим охраны при коротком или длительном нажатии;
включает и выключает датчик удара двойным нажатием;
блокирует двери одинарным нажатием (если двигатель заведен).

Подробно узнать о привязке каждой кнопки можно из прилагаемой к автосигнализации инструкции.

Инструкция подключения

Одним из самых важных моментов является грамотное подключение основных разъемов к центральному блоку управления. Их два – 6-ти контактный и 18-ти контактный. Первый подключается следующим образом:

Первый провод – желто-черный. Подключается к замку зажигания и отвечает за отсутствие блокировки стартера. Предварительно необходимо отсоединить штатный кабель.

Второй – синий. Подключается к клемме АСС.

Третий – черно-белый. Управление включением стартера. Монтируется на клемму 50/1.

Четвертый – красный. Плюсовое питание аккумулятора. Подключается к красной клемме батареи.

Пятый – желтый. Монтаж осуществляется на клемму 15 замка зажигания.

Шестой – зеленый. Выход на поддержку зажигания.

Следующий разъем, подключаемый к центральному блоку, имеет 18-ть контактов.

1, красный провод. Плюс батареи, который подключается к положительному контакту аккумулятора;

2, синий. Отрицательный заряд с максимальным показателем нагрузки 300 мА. Дополнительно может быть подключен к электрическим стеклоподъемникам;

3, черно-красный. Отрицательный провод. Предназначен для функционирования и программирования режима турботаймера.

4, черно-желтый. Минус с максимальным показателем нагрузки 300 мА. Используется для дополнительной блокировки мотора и защиты от угона.

5, желто-красный. Отрицательный провод. Используется для подключения дополнительного оборудования.

6, серо-черный. Контроль за работой двигателя.

7, сине-красный. Плюсовой контакт, который отвечает за корректное функционирование центрального замка.

8, оранжево-белый. Автоматический замок багажника, подключающийся к кнопочным выключателям отсека.

9, черный. Основной минус, масса, которая должна быть подведена к корпусу автомобиля.

10, зелено-черный. Подключение к габаритным огням и указателям поворотов. Необходим для корректной индикации и программирования настроек системы.

11, зелено-желтый. Еще один кабель, подключаемый к габаритам и поворотникам. Предельный ток нагрузки – 7,5 А.

12, черно-белый. Отрицательный провод, который также используется для блокировки двигателя.

13, серый. Положительный контакт, идущий к звуковой сирене. Предельная сила тока – 2А.

15, желто-черный. Отрицательный кабель с максимальным током нагрузки на уровне 300мА. Используется для подключения дополнительного реле.

16, оранжево-фиолетовый. Минусовой кабель для контроля ручника и педали тормоза. Необходим для корректного программирования функции автозапуска.

17, сине-черный. Провод, который подключается к кнопочным выключателям дверей.

18, оранжево-серый. Подключается к кнопочным выключателям капота и датчику температуры. Для корректного снятия показателей он не должен соединяться с проводом лампы подсветки подкапотного пространства.

Реле со скрытым управлением

Недостаток релейной блокировки очевиден – приходится тянуть к месту подключения управляющий провод от центрального блока, и его нужно прятать в штатные жгуты. Найдя этот провод, угонщик сможет по нему проследить и расположение реле, и местонахождение центрального блока сигнализации.

Чтобы избежать этого, применяются сложные электронные реле, управляемые как по радиоканалу (как в сигнализациях StarLine), так и кодовыми импульсами по штатной проводке. Рассмотрим работу радиореле блокировки StarLine R2.

Это устройство компактно, чтобы его можно было даже вплетать в сами жгуты проводки, и поддерживается сигнализациями StarLine уже давно. Для связи с центральным блоком сигнализации используется тот же диалоговый код, что и для управления самой сигнализацией, средствами наподобие кодграбберов заставить активированное реле отключиться невозможно.

Реле может коммутировать ток до 10 ампер, возможно использование и нормально замкнутой, и нормально разомкнутой схемы. В последнем случае вскрываете корпус и разрезаете проволочную петлю на плате.

После подключения реле к блокируемой цепи ( можно использовать не более двух реле R2) его прописывают в память центрального блока. Для этого:

Помните, что при выполнении процедуры перепрописки брелоков надо повторить и перепрописку установленных радиореле.

Начиная с 4 поколения сигнализаций StarLine (А94/А64, В94/В64, D94/D64, Е91/Е61, Е90/Е60, А93/А63 и далее, у которых в серийном номере центрального блока присутствует буква «S» — например, B94SW405618988), появилась возможность использования более современного реле R4. У него увеличена токовая нагрузка, и появился специальный режим управления электрозамком капота. Таким образом можно подключать электрозамок, не протягивая от него силовые провода в салон, и с точки зрения защищенности автомобиля это гораздо эффективнее. Одновременно с этим StarLine R4 реализуется две блокировки – через встроенный ключ по НР или НЗ схеме и через внешнее реле по НЗ схеме.

Однако потребуется соединение выхода INPUT с одним из дополнительных каналов центрального блока сигнализации. Он при этом настраивается на работу с кодовым реле. Например, на сигнализациях StarLine B94/D94 используются следующие каналы:

Функция управления выбранным каналом устанавливается в значение 3. Далее для прописки кодового реле его подключают к питанию и массе, после чего:

Релейные блокировки

Реле блокировки двигателя – простейший и распространенный способ предотвращения несанкционированного запуска мотора. Независимо от того, встроено реле в сам центральный блок сигнализации или установлено внешнее, суть его работы одна и та же. Пока в его обмотке не течет ток (в автомобилях применяются реле со слаботочными обмотками, поэтому их можно напрямую подключать к выходным каналам сигнализаций), якорь реле (общий контакт, 30) электрически соединен с нормально замкнутым контактом (НЗ, 88 или 87а). Но, как только ток подается на обмотку, сердечник реле намагничивается и притягивает к себе якорь. Нормально замкнутый контакт отключается от общего, который соединяется с нормально разомкнутым контактом (НР, 87).

Схема блокировки реле выбирается любая:

1. При блокировке двигателя по нормально замкнутому контакту реле замыкает защищаемую цепь, размыкая ее только при срабатывании тревоги. Это удобно тем, что реле при таком подключении не изнашивается, в сильноточных цепях его контакты не обгорают. Зато стоит угонщику оторвать управляющий провод или отключить от разъемов центральный блок сигнализации, как ему даже не придется искать это реле: оно останется замкнутым навсегда. 2. При блокировке по нормально разомкнутому контакту каждый раз при включении зажигания на машине, снятой с охраны, контакты замыкаются, размыкаясь при выключении зажигания. Реле изнашивается, зато при отключении центрального блока сигнализации защищенная цепь останется разомкнутой. Поэтому такой способ надежнее. Учтите, что в большинстве сигнализаций выход на реле блокировки изначально запрограммирован на НЗ блокировку, и НР работает только после изменения настроек.

Какие цепи можно надежно защитить с помощью релейной блокировки? Самая бесполезная вещь – это реле блокировки стартера, ведь на многих автомобилях стартер включается принудительно, замкнув отверткой или ключом контакты втягивающего реле под капотом. К тому же такая блокировка бесполезна при ограблении: отбирая у Вас уже заведенный автомобиль, грабитель сможет спокойно уехать.

Грамотная блокировка двигателя должна не давать работать мотору. Для современного впрыскового двигателя точками блокировки становятся:

Цепь питания бензонасоса

Простая и удобная блокировка, но на автомобилях с легким доступом к лючку бензонасоса бесполезная: угонщик даже не будет искать реле, а просто подключит небольшой аккумулятор напрямую на разъем бензонасоса.

2. Блокировка цепей питания катушек зажигания или форсунок

Также не позволит завести мотор, но при наличии доступа в подкапотное пространство обойдется точно так же, проводом-времянкой. Без надежного дополнительного замка капота подобная блокировка надолго угонщика не остановит.

3. Блокировка цепи датчика положения коленчатого вала

Наиболее эффективна – если контроллер не получает информацию о вращении коленвала, ни на форсунки, ни на катушки зажигания импульсы ЭБУ впрыска подавать не будет. «Выловить» эту блокировку угонщик сможет только с помощью диагностического сканера – в памяти ЭБУ зафиксируется обрыв цепи ДПКВ. Чтобы эта ошибка не возникала, подключаем реле немного хитрее:

Сопротивление резистора R1 должно быть равным сопротивлению обмотки датчика положения коленчатого вала. В этом случае при срабатывании реле блокировки ко входам ЭБУ впрыска подключается «обманка», и вместо фиксации ошибки ЭБУ не будет «видеть» вращение коленвала.

На схемах включения реле блокировки указывается диод, включенный параллельно обмотке. В некоторых реле он даже встроен изначально. Для чего он нужен? Дело в том, что обмотка реле имеет определенную индуктивность, и при отключении питания в ней возникает резкий выброс напряжения с полярностью, обратной изначальной. Поэтому диод, включенный «наоборот», никак не влияя на нормальную работу реле, в момент такого выброса открывается, защищая слаботочный выход сигнализации.

Ещё кое-что полезное для Вас:

Функции и принцип работы

В зависимости от производителя технология изготовления и работы системы безопасности может быть разной. Принцип действия заключается в разрыве электрической цепи стартерного устройства при попытке несанкционированного начала движения. Передача зашифрованных импульсов от блокиратора либо процессорного модуля противоугонного комплекса может выполняться несколькими способами. Это производится через штатные электроцепи, по отдельному радиоканалу или посредством радиопередачи.

В устройствах цифрового типа для передачи пакетных данных используется штатная электроцепь. В проводе имеется специальный аналоговый канал, позволяющий обеспечить повышенную скорость передачи информации. Пакетные данные собираются фактически по периметру автомобиля. Перед отправкой информации на пульт потребителя противоугонный комплекс выполняет диагностику кода на предмет легитимности. Данные могут быть переданы на коммуникатор потребителя или мобильный гаджет – в зависимости от возможностей “сигналки”.

Суть блокиратора кроется в физическом разрыве одной из электролиний, а монтаж кнопки управления производится в месте разрыва. Эта клавиша зажимается в начале движения, что обеспечивает запуск силового агрегата. Если кнопка будет отпущена при попытке завести ДВС, то сделать это не получится. Посредством клавиши на реле сигнализации подается сигнал о размыкании либо замыкании контактов.

Андрей Кондрашов рассказал о принципе действия блокирующих реле ДВС.

Срабатывать блокирующий модуль силового агрегата может в удаленном или автоматическом режиме. Если вы настроили первый вариант, то управление мотором машины может выполняться на расстоянии. Такие устройства обычно более продвинуты и могут управляться с помощью коммуникатора от “сигналки” или мобильного девайса.

Если предпочтительнее автоматический режим, то потребитель может самостоятельно произвести настройку времени блокировки силового агрегата по таймеру. Настройка этой опции может быть выполнена по температуре в салоне машины, указанному временному интервалу либо температуре ДВС.

Обзор автосигнализации StarLine A91

Эта сигнализация отличается высоким уровнем продаж и хорошими отзывами от пользователей с разной подготовкой и разными потребностями.

Старлайн 91 комплект

Комплект продаётся стандартный, включающий всего несколько компонентов:

Центральный блок СтарЛайн А91.
Ударный датчик.
Провода к сигнализации.
Светодиод.
Брелки управления для Старлайн А91.

Брелок Старлайн 91

Основной брелок отличается эргономичной современной формой. Отображаемая информация понятна и доступна любому пользователю, в том числе – русскоговорящему владельцу Старлайн А91.

Для многих достаточными причинами покупки станут поддержка индивидуального шифрования и защита от экстремальных помех даже в городских условиях. Увеличенная дальность управления тоже будет удивлять приятно, что подтверждает и инструкция по эксплуатации.

Добавлена индикация срабатывания BLE-геркона и датчика движения в BLE-герконе

Доступно для версии ПО основного блока комплекса 2.22.0 и выше.

При переходе комплекса в режим «Тревога» по нарушению зоны BLE-геркона или датчика движения в BLE-герконе на экране брелока отобразится надпись «ГЕРК» или «ГЕРК dd».

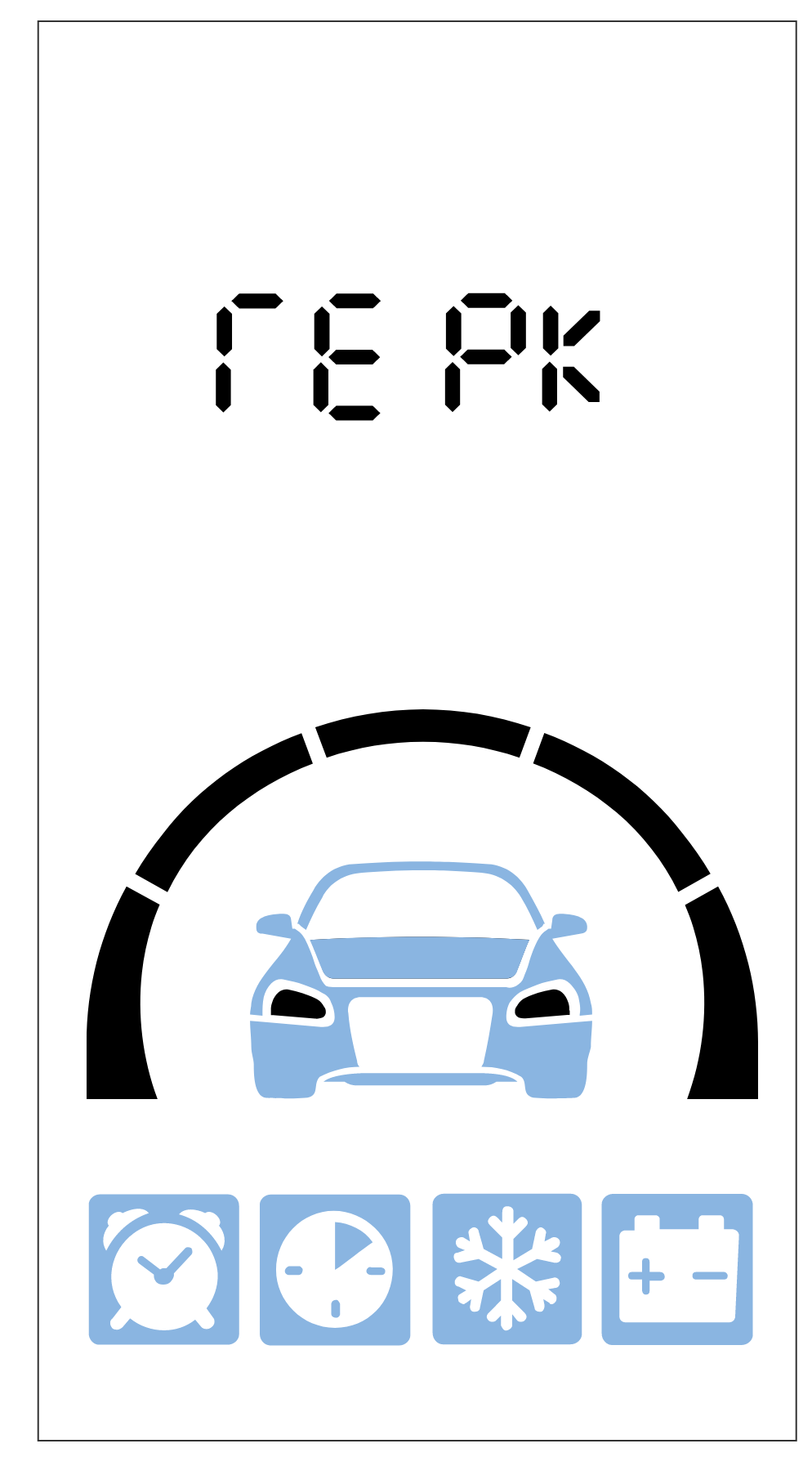

Рис. 1. Индикация при нарушении зоны BLE-геркона на брелоке с вертикальным дисплеем

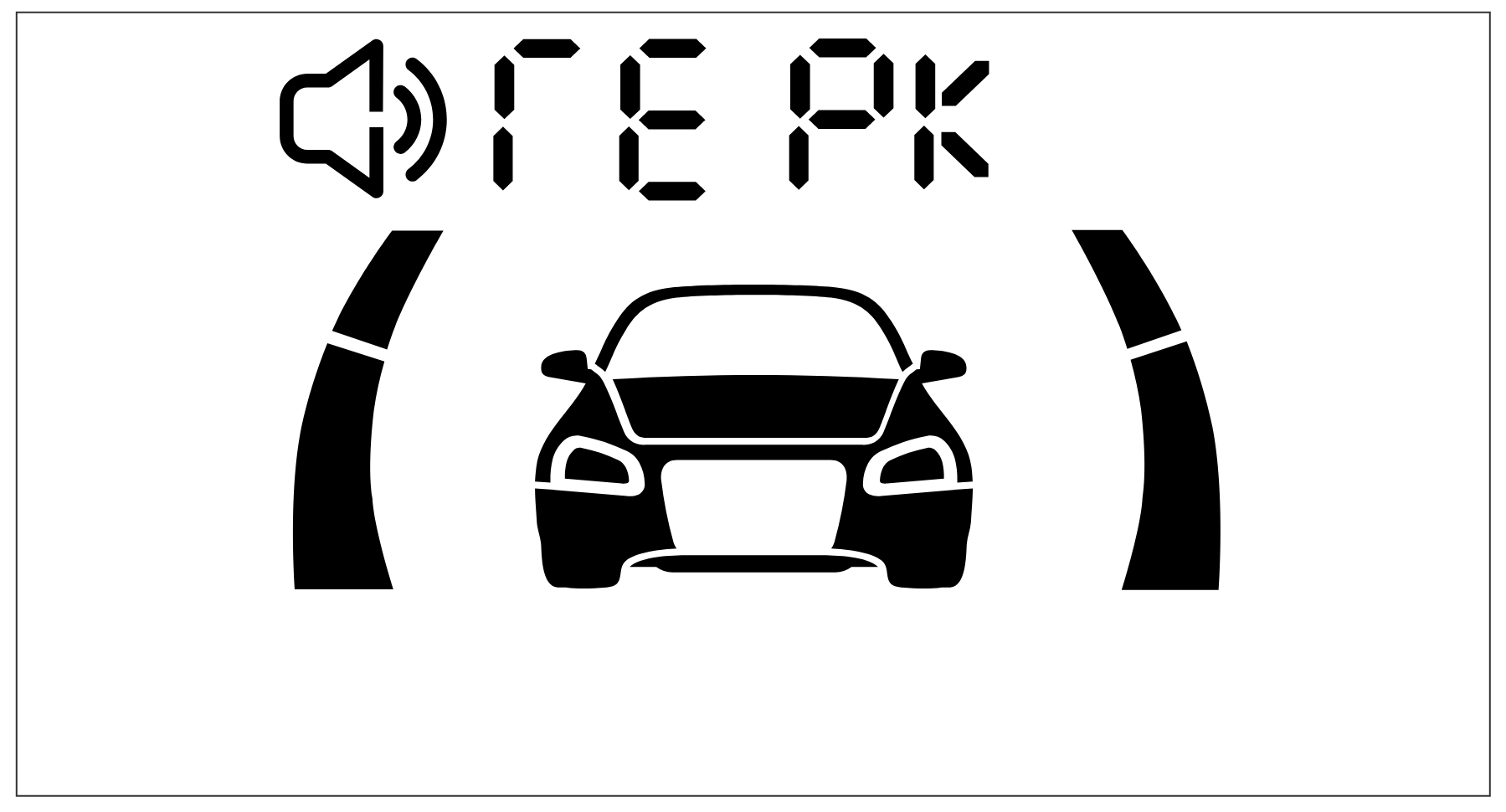

Рис. 2. Индикация при нарушении зоны BLE-геркона на брелоке с горизонтальнымдисплеем

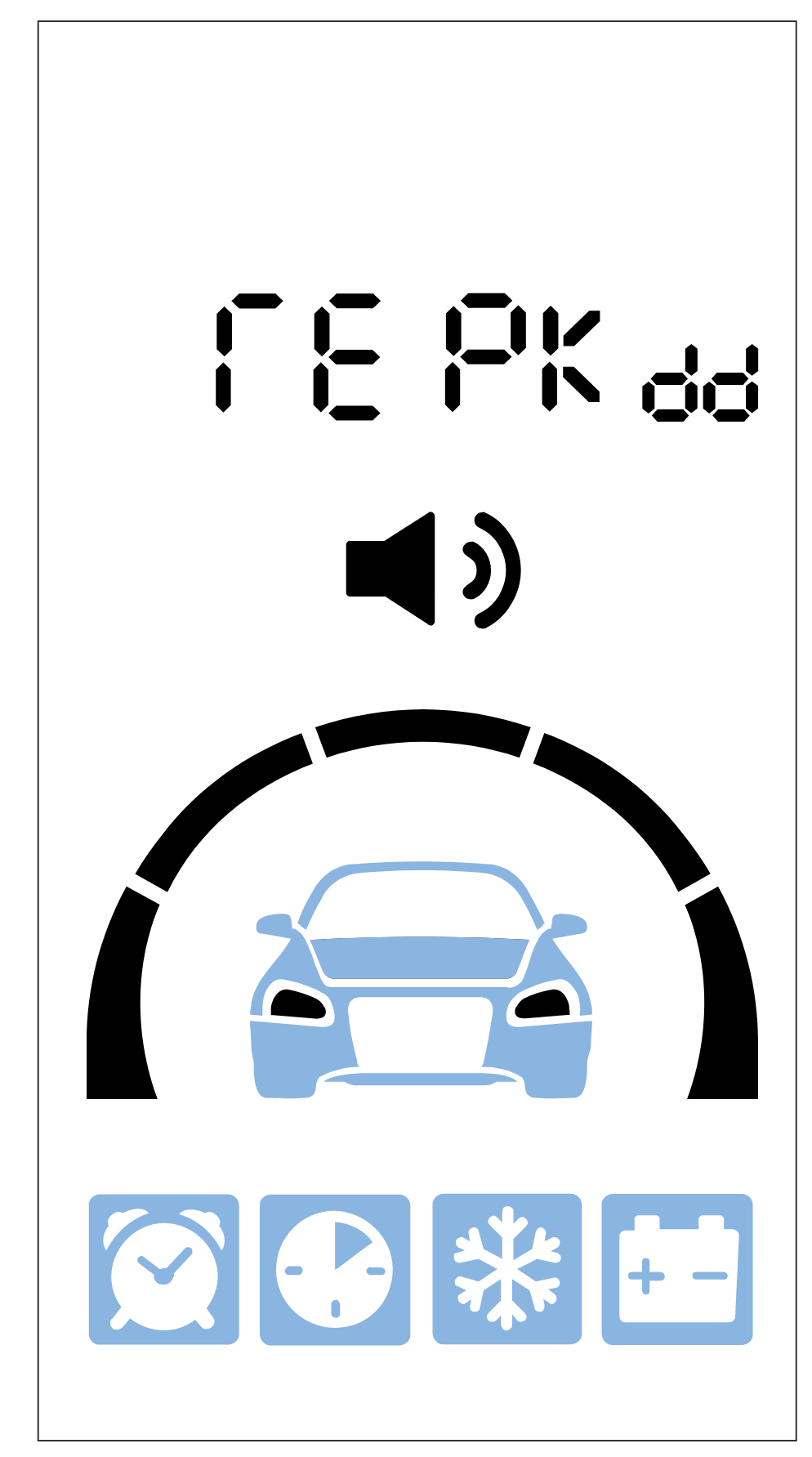

Рис. 3. Индикация при нарушении зоны датчика движения в BLE-герконе на брелоке с вертикальным дисплеем

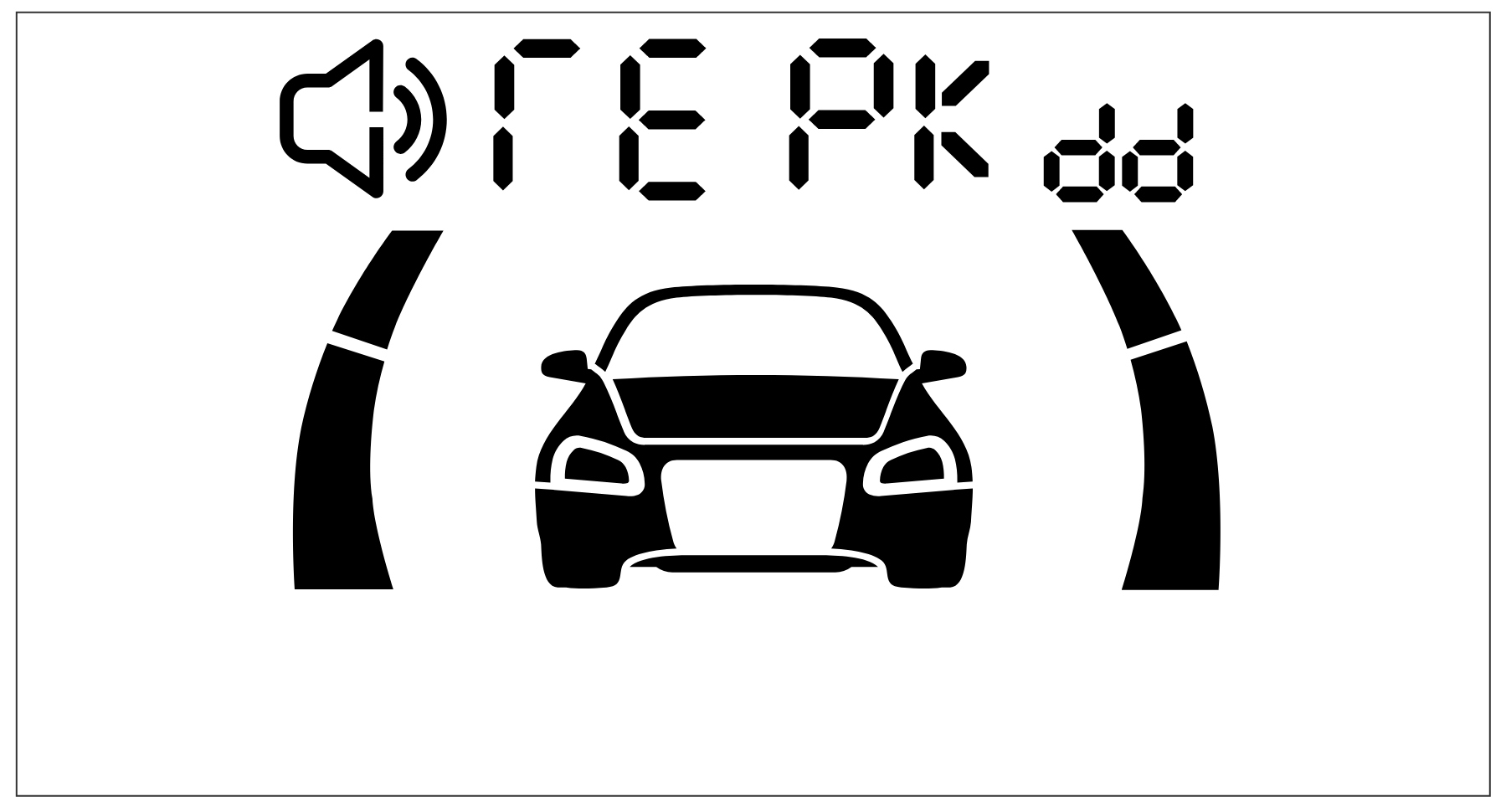

Рис. 4. Индикация при нарушении зоны датчика движения в BLE-герконе на брелоке с горизонтальным дисплеем

Источник

Реле со скрытым управлением

при выключенном зажигании нужно 7 раз нажать кнопку Valet сигнализации;
включить зажигание и подождать, пока не прозвучит 7 коротких сигналов сирены;
подключить провод питания прописываемого радиореле к цепи, где всегда есть +12 В. Реле пропишется в память центрального блока, после чего сирена издаст 1 сигнал;
если Вы подключаете второе реле, то таким же образом подайте на него питание. После сопряжения с центральным блоком прозвучат 2 сигнала сирены;
выключите зажигание;
не менее чем на 10 секунд отключите питание от центрального блока сигнализации.

Режимы работы сигнализации StarLine

Разные модели и дисплеи

Существует несколько основных режимов, который поддерживает любой StarLine брелок.

Автоматический режим охраны, начинающий работать после предыдущего отключения.
Бесшумная охрана. Нарушение безопасности машины приводит к отправке сообщений владельцу. Сирену система не включает. Включенный или выключенный двигатель не влияет на функцию, она поддерживается всегда.
Режим охраны. Предполагает блокировку всех дверей, источников питания. Основной режим для всех машин.
«Паника». Дополнительные громкие сигналы, с включением поворотных огней.
Самодиагностика по всем системам. Благодаря этой функции брелка водитель легко увидит, где в машине возникли неполадки.
Иммобилайзер. Нужен для блокировки двигателя в случае, когда кто-то попытается угнать автомобиль.
«Антиограбление». Предотвращает любые попытки проникнуть внутрь.

Рекомендуем: Признаки неисправности аккумулятора автомобиля. Когда время пришло

У каждого режима свои особенности во время эксплуатации и рекомендации по настройке к брелку.

Программирование сигнализации

Чтобы включить режим и задать определённые характеристики, достаточно воспользоваться подходящей комбинацией с кнопками. Как настроить брелок сигнализации StarLine, легко разберётся каждый.

Важно даже время зажимания, внимание уделяют не только последовательностям

Если за кнопкой 1 сразу нажать вторую – включают охрану на беззвучном режиме.
Брелок на 1 и 3 кнопке запускает двигатель.
Зажим 2 кнопки, а потом 1 с секундным перерывом позволит при работающем двигателе перейти в охранный режим.
Нажиманием 2 и 3 кнопки по очереди останавливает двигатели.
Одновременно нажатые 1 и 3 кнопка блокируют управление брелком.
Комбинация из 2 и 3 способствует разблокировке.
Режим «паника» активируют, если при выключенном двигателе применяют комбинацию 1 и 2 кнопок.
Для режима автоограбления с включенным двигателем делают то же самое. 4 элемент управления обычно отсутствует.

Обычно всё выставляется автоматически. Поэтому любой владелец быстро поймёт, как настроить сигнализацию StarLine.

Сопряжение охранной системы с брелоком

Правильная настройка брелоков – первый шаг пользователя после того, как он подключил всё необходимое оборудование. Главное правило безопасности – не носить приспособление там же, где хранятся металлические ключи.

Всего в автосигнализации StarLine два пульта дистанционного управления. У основного ЖК-дисплей, четыре кнопки, отвечающие за управление. У дополнительного экрана нет, только три кнопки и световой индикатор.

Базовые настройки системы будут такими:

Дата со временем. Как пользоваться брелком, легко узнать из сопроводительных документов.
Включают будильник.
Настраивают таймер.
Корректировка громкости издаваемых сигналов.
Выбор тона для звукового сигнала. Брелок на нём будет работать и дальше.

Система управления делает приоритет именно для основного брелка. По сути, это единственное устройство, с которого осуществляют дистанционное управление. Для активации и дезактивации некоторых функций кнопки нажимаются быстро, либо зажимаются на какое-то время. Допустимы как последовательные комбинации, так и одновременное использование нескольких кнопок. Брелок с любым устройством поддерживает такие варианты.
