Программирование нового пульта КГБ с обратной связью
Замена поломанного коммуникатора KGB GX 3, FX 3, G 2, EX 7 подразумевает его запись в памяти блока управления. Для этого.
- Ключ зажигание переведите в положение «Включено».
- Нажмите клавишу «Валет» и удерживайте её шесть секунд. После того как прозвучат четыре сигнала, отпустите сервисную кнопку.
- Одновременно нажмите клавиши 1 и 2. Сирена издаст один писк.
- Таким же способом внесите коды оставшихся передатчиков. Программирование каждого пульта сопровождается соответствующим количеством звуков.
- Если вы в течение шести секунд не будете нажимать кнопки на брелке, то блок управления выйдет из режима настройки. Габариты вспыхнут пять раз.
- Деактивируйте зажигание.
Сигнализация KGB TFX-5 с автозапуском (инструкция по применению и эксплуатации)
Охранный комплекс сегодня не только обеспечивает защиту машины от угона, но и повышает комфортность пользователя дополнительными функциями: доводчиками стеклоподъемников, автозапуском, геолокацией.
Хорошим выбором может стать надежная и несложная «сигналка» KGB TFX-5, в ее инструкции можно найти полную информацию об установке системы, настройке и дальнейшей эксплуатации.
Элементная база комплекса включает:
Функции
Охранный комплекс выполняет следующие функции защиты:
К сервисным возможностям сигнализации KGB FX-5 можно отнести:
Кроме того, с использованием системы у владельца авто появляется возможность заводить и греть мотор на расстоянии, программировать FX-5 так, чтобы запуск производился в нужное время или при запрограммированной температуре воздуха, учитывая особенности типа двигателя (бензин или дизель), вид трансмиссии.
По отзывам установщиков и пользователей, FX-5 обладает достоинствами:
Недостатки, присущие комплексу:
Инструкция по установке
В комплект поставки входит инструкция по установке ФХ-5. Перед монтажом оборудования нужно отключить аккумулятор автомобиля.
В KGB FX-5 инструкция к сигнализации содержит нужные схемы подключения элементов:
Инструкция по эксплуатации
Инструкция по применению охранного комплекса содержит рекомендации по программированию и настройке:
Руководство предлагает программировать систему с помощью кнопки Valet. Для входа в режим нужно:
Режим энергосбережения устанавливается и снимается следующим образом:
Включить защиту при работающем двигателе можно так:
Значки и кнопки на брелке
Инструкция по эксплуатации содержит подробное описание назначения индикаторов на ЖК-дисплее и кнопок брелока.
Основной брелок имеет следующие индикаторы:
Назначение кнопок брелока:
Как включить автозапуск
Чтобы настроить и запустить ДВС дистанционно или воспользоваться функцией автоматического запуска в ТФХ-5 по температуре, нужно:
После этого, если перевести курсор 3 кнопкой брелока на иконку Start и подтвердить нажатием кнопки 2, то мигнут габариты, сработает сирена и прозвучит мелодия брелока. Все это означает, что теперь включен режим ежедневного автозапуска.
Чтобы подготовить машину с МКПП к удаленному пуску мотора, потребуется предварительная подготовка:
Программированием комплекса можно задать время прогрева, температуру автозапуска, время 1 прокрутки.
Страница 13
KGB FX-5 «Инструкция по эксплуатации и установке системы»
Saturn Marketing Ltd.

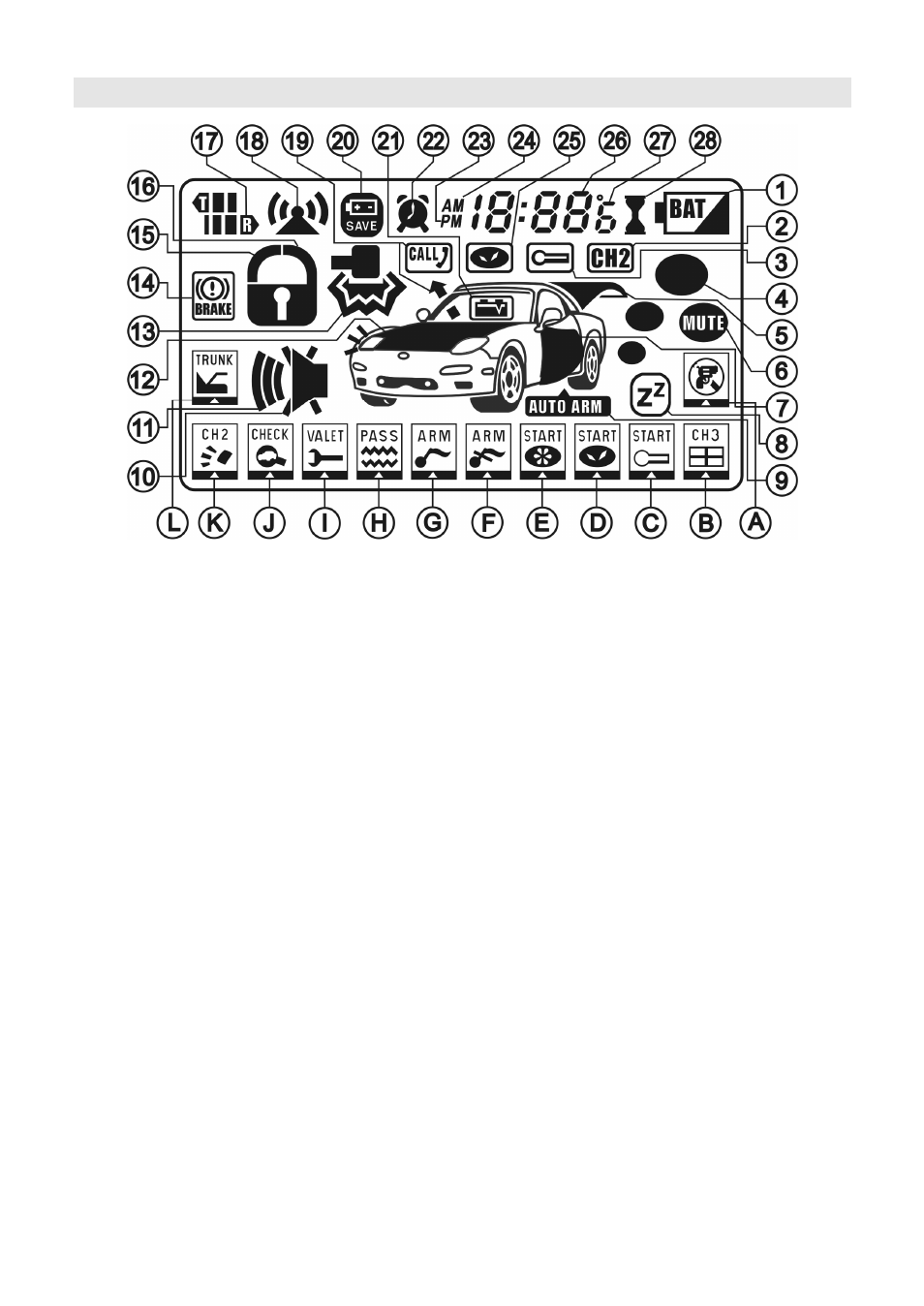

ЖИДКОКРИСТАЛЛИЧЕСКИЙ ДИСПЛЕЙ БРЕЛОКА-ПЕРЕДАТЧИКА С ОБРАТНОЙ СВЯЗЬЮ
Иконки с буквенным обозначением – индикация
команд, режимов и функций сигнализации
Иконки с цифровым обозначением – индика-
ция состояния сигнализации и автомобиля
A. Режим антиограбления (вкл/выкл) 1.
Состояние батареи брелока
B. Дополнительный канал 3 (вкл/выкл) 2. Дополнительный канал 2 C. Режим автозапуска по температуре (вкл/выкл) 3.
Режим автозапуска по температуре
D. Режим ежедневного автозапуска (вкл выкл) 4
E. Дистанционный запуск / остановка двигателя 5.
F. Режим бесшумной охраны (вкл/выкл) 6.
Режим оповещения вибрацией
G. Режим охраны с звуковыми сигналами (вкл/выкл) 7.
Н. Дистанционное отключение датчика удара (вкл/выкл) 8.
Служебный режим Valet
I. Служебный режим Valet (вкл/выкл) 9.
Автоматическая повторная постановка на охрану
J. Индикация состояния автомобиля и температуры 10.
Режим бесшумной охраны
К. Дополнительный канал 2 (вкл/выкл) 11.
Режим охраны со звуковыми сигналами
L. Дистанционное открывание багажника 12.
13. Удар по кузову
Стояночный тормоз выключен
Запирание замков дверей
Отпирание замков дверей
Работает приемник брелока
Подтверждение связи с автомобилем
Режим энергосбережения брелока включен
21.Включение зажигания 22.
Сигнализация KGB, к которой приложен брелок с надписью TFX 5. Руководство к сигнализации указанной модели найти будет сложно.
Обычно инструкцию ищут по названию брелока. Заметим сразу: брелок с названием TFX 5 может находиться в комплекте с одной сигнализацией.
ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше». Ее предлагают под брендом FX-5, а буква T обозначает «трансмиттер», и ничего больше
Ее предлагают под брендом FX-5, а буква T обозначает «трансмиттер», и ничего больше.
В доказательство этого приводится видео, где показаны все элементы комплекта.
Данная охранная система обладает хорошей надежностью, но в то же время, довольно сложна. Завод изготовитель рекомендует устанавливать ее при помощи специальных автомастерских, занимающихся именно монтажом охранных систем. Установить сигнализацию можно и самостоятельно, для этого следует внимательно читать инструкцию по монтажу и эксплуатации.
Настройка автозапуска с брелка KGB
Завести двигатель с коммутатора сигнализации КГБ FX 5, G 5, ФХ 10, GX 5 RS, Ф Икс 8, FX 7 (фикс 7) можно двумя способами.
- Переведите курсор на символ «START» и нажмите кнопку 2.
- Зажмите клавишу 1 на три секунды. Двигатель запустится. Габаритные огни вспыхнут три раза, на брелке проиграет мелодия. Светодиод загорится постоянно.
- На экране отобразится символ «Дым из выхлопной трубы» и установленное время прогрева двигателя (5, 10, 15, 20 минут).
- За одну минуту до окончания прогрева на дисплее отобразится надпись r01, последует звуковой сигнал, габаритные огни загорятся четыре раза.
- После остановки двигателя на экране появится надпись r00, символ «Дым из выхлопной трубы» пропадёт.
Для того чтобы запрограммировать автозапуск двигателя по температуре сделайте так.
- Переведите курсор на иконку «START с термометром» и надавите на кнопку 2.
- Сирена прозвучит один раз, габаритные огни сработают единожды, на пульте проиграет мелодия.
- На экране отобразится символ «Термометр», свидетельствующий об активации автозапуска по градусам на улице и значение температуры (-5, -10, -20 -30). Светодиод замигает.
- Для выключения автозапуска по температуре переведите курсор на «START с термометром» и зажмите кнопку 2. Сирена прозвучит дважды, габариты моргнут два раза. На пейджере заиграет мелодия. Символ «Термометр» исчезнет.
Также у нас есть инструкция по применению брелка Шериф aps95lcd b4.
Как установить время на брелке КГБ
Настройка часов на пульте дистанционного управления противоугонной системой KGB начинается с входа в режим установки нажатием и удерживанием кнопки «SET».
- Через одну секунду последует короткий сигнал передатчика. Подсветка экрана включится на пять сек.
- Продолжайте удерживать клавишу «SET».
- После двух сек прозвучат два писка брелока. Совершён вход в режим установки текущего времени.
- Отпустите кнопку «СЕТ».
- Установите показания часов. Кнопка «Открытие багажника» увеличивает значения, кнопка «Динамик» уменьшает.
- Для перехода к установке минут коротко нажмите «SET».
- Настройте количества минут.Клавиша «Багажник» поднимает числа, клавиша «Сирена» понижает.
- Для выхода зажмите на две секунды «СЕТ».
</span>
Новинки автоАвтосигнализации
Есть вопросы по ремонту автомобиля? Задайте их в разделе консультаций, для этого нажмите на ссылку ниже.
Задать вопрос автомеханику
Знакомая проблема: купили авто, а в нем установлена сигналка KGB, к которой приложен брелок с надписью TFX 5. Руководство к сигнализации указанной модели найти будет сложно. Обычно инструкцию ищут по названию брелока. Заметим сразу: брелок с названием TFX 5 может находиться в комплекте с одной сигнализацией. Ее предлагают под брендом FX-5, а буква T обозначает «трансмиттер», и ничего больше. В доказательство этого приводится видео, где показаны все элементы комплекта
Обратите внимание, как выглядит надпись на брелоке
Инструкция по установке
В комплект поставки входит инструкция по установке ФХ-5. Перед монтажом оборудования нужно отключить аккумулятор автомобиля.
- Определяют место расположения центрального блока. Крепят его с помощью саморезов к машине.
- Ставят сирену под капот в место, которое не нагревается, направив ее вниз рупором.
- Кнопку Valet лучше расположить в скрытой для злоумышленника, но доступной для владельца авто точке салона.
- Монтируют кнопку «Антиограбление».
- Приемопередатчик размещают на лобовом стекле с помощью скотча или наклейки. Закрепляют антенну, светодиодный индикатор.
- В систему охлаждения врезают датчик температуры охлаждающей жидкости.
- «Концевики» ставят на капот, багажник и в двери в разъемы, имеющиеся в машине.
- В центральной части кузова располагают датчик удара. Крепят саморезами и потом настраивают.
В KGB FX-5 инструкция к сигнализации содержит нужные схемы подключения элементов:
- основного блока;
- 6- и 18-контактных разъемов;
- электроприводов замков.
Функционал
Автомобильный охранный комплекс может управляться дистанционно с помощью брелка. Можно контролировать замки на дверях, замок зажигания и прочие элементы.
В сигнализации КГБ TFX 5 с автозапуском имеются такие основные функции:
- технология определения местоположения автомобиля;
- дистанционное управление системой безопасности;
- отпирание замков на дверях в два этапа;
- настройка температуры в салоне автомобиля;
- контроль работы системы безопасности;
- деактивация двигателя на расстоянии от автомобиля;
- настройка обычного режима работы при активации двигателя машины;
- дополнительная функция, которая позволяет заблокировать реле;
- бесшумная постановка на режим охраны и снятие с него;
- защита при включенном моторе;
- активация защитного режима без брелка;
- повторная постановка на охрану автоматического типа;
- режим пассивной постановки на охрану;
- диагностика при активации защиты и ее выключении;
- возможность дистанционного выключения датчика удара;
- дистанционное управление центральным замком автомобиля;
- возможность контроля центрального замка замком зажигания;
- поэтапное открытие дверных замков;
- отпирание замком посредством двухимпульсного сигнала;
- поддержка технологии «Комфорт»;
- сервисный режим “Valet”;
- возможность отключения охранного режима с помощью пароля;
- четыре интерфейса для контроля над внешними устройствами;
- контроль подсветки в салоне авто;
- возможность подключать новые брелки управления;
- сброс до заводских настроек;
- технология оповещения владельца;
- данные о температуре внутри салона транспортного средства;
- показания текущего времени, будильник и таймер обратного отсчета;
- уведомление о низком уровне заряда батарейки брелка–коммуникатора;
- разные режимы запуска силовой установки;
- удаленная или автоматическая остановка мотора;
- поддержка как бензиновых, так и дизельных моторов;
- поддержка ручной и автоматической трансмиссии;
- программирование времени работы стартера;
- учет данных с тахометра и генератора при работе двигателя;
- отображение времени непрерывной работы мотора на экране брелка;
- удаленное продление времени работы силовой установки.
В целом функционал устройства удовлетворяет практически всем современным требованиям к автомобильным охранным системам.
Плюсы и минусы системы
Чаще всего в отзывах пользователи радуются большому ассортименту моделей данного производителя, поставляющего на рынок множество различных вариантов «сигналки». Устройства отличаются между собой набором функций и техническими характеристиками, но при этом одинаково хорошо защищают транспортное средство от взлома.
Соотношение цены и качества тоже нравится многим владельцам такой сигнализации. Ценовой диапазон достаточно широк для того, чтобы выбрать модель в соответствии с имеющимся бюджетом.
Эффективность работы устройств производителя остается высокой вне зависимости от цены. О хорошей эффективности прибора свидетельствуют многочисленные исследования, показавшие, что комплексы КГБ надежно защищают машины от взлома. Злоумышленник, пользующийся в последнее время версией кодграббера, не может перехватить сигнал.
Прочие положительные особенности КГБ TFX 5:
- достаточно подробное и понятное руководство по настройке и установке, что значительно упрощает использование сигнализации;
- наличие двусторонней связи, благодаря которой владелец авто всегда имеет актуальную информацию о состоянии сингалки;
- возможность дистанционного запуска двигателя для его заблаговременного прогрева, когда у автовладельца нет на это свободного времени.
Большинство отрицательных отзывов владельцев возникают из-за неправильной настройки или подключения устройства. Некоторые покупатели также жалуются на несоответствие действительности заявленного радиуса действия брелка.
Говоря о радиусе действия, необходимо учитывать, что все замеры проводились на открытой местности, и устройство не может так же хорошо передавать сигнал посреди жилого района с многоэтажными домами, как на открытой местности.
Инструкция по эксплуатации
Инструкция по применению охранного комплекса содержит рекомендации по программированию и настройке:
- кнопок и кодов брелока;
- режимов защиты и энергосбережения;
- турботаймера и антиограбления.
Руководство предлагает программировать систему с помощью кнопки Valet. Для входа в режим нужно:
- При включенном зажигании нажать на сервисную кнопку 6 раз, затем зажигание выключить.
- Подтверждением правильности действий будет 6 звуковых сигналов и светодиодный индикатор моргнет 6 раз.
- Выбрать по таблице нужную для программирования функцию.
- Клавишей брелока выставить требуемое значение.
Режим энергосбережения устанавливается и снимается следующим образом:
- Нажать и удерживать до двух мелодичных сигналов кнопку со значком в форме солнца на брелоке.
- Перевести индикатор на иконку с надписью Save и изображением аккумулятора.
- Первой кнопкой активировать сберегающий режим (второй деактивировать).
- Удержание значка солнца до звукового сигнала — выход из программирования.
Включить защиту при работающем двигателе можно так:
- При заведенном моторе включить «ручник».
- Нажать и удерживать 1 кнопку пейджера, пока пульт не издаст мелодичный звук и габариты не моргнут 3 раза. При этом диод индикаторный будет гореть непрерывно, на дисплее отобразится работающая машина.
- При выключении зажигания и вытаскивании ключа двигатель должен работать.
- За 30 секунд нужно выйти из автомобиля, закрыть двери и нажать на брелоке кнопку 1.
Комплект поставки автосигнализации
- головное устройство охранной системы кгб;
- основной брелок – коммуникатор с жидкокристаллическим экраном и тремя управляемыми клавишами;
- вспомогательный четырехкнопочный брелок;
- дополнительный приемопередающий модуль с соединительным кабелем и антенной;
- датчик удара двухстороннего типа с кабелем для подключения;
- тревожный клаксон;
- главный светодиод – индикатор и кабель для его подключения;
- вспомогательная клавиша «Valet» с кабелем для подключения;
- клавиша активации технологии анти ограбления и провод для ее присоединения;
- концевой переключатель с клеммой для подключения к головному блоку;
- инструкция по эксплуатации;
- инструкция по монтажу;
Настройка часов и времени автозапуска
Взяв брелок, нажмите и удерживайте кнопку 3. Последуют звуковые сигналы: мелодичный, короткий, два коротких. Кнопку отпускают, а затем выставляют показания часов:
- Увеличивают или уменьшают значение нажатием кнопки 1 или 2;
- Переключиться между часами и минутами можно нажатием третьей клавиши;
- Можно будет подождать или нажать кнопку 3 длительно – значение сохранится.
Будильник настраивают похожим способом, но до шага 1, когда индикатор начнет мигать, нужно будет дважды нажать клавишу 3. А шаг 3 должен выглядеть по-другому: кнопку 3 нажимают коротко. Затем первой клавишей включают звук зуммера либо клавишей 2 его отключают.
Когда будильник уже настроен, можно будет задействовать символ Clock Start (разовый запуск).
Сам брелок допустимо настраивать вне зоны действия сигналки, о чем говорят почти все отзывы. Затем, чтобы включить ту или иную опцию, брелок располагают уже в области действия системы. Но для срабатывания запуска, в том числе по будильнику, подносить пульт к автомобилю будет не обязательно. В штатной инструкции сказано это же.
Отключение
Чтобы выключить мотор в автомобиле, оборудованном сигналками FX-7, FX-10 и G-5, необходимо нажать и удерживать вторую кнопку до звукового сигнала, и подтвердить команду нажатием клавиши 3. На GX-5RS аналогичный приказ машине отдается нажатием с удержанием повторным нажатием 2 клавиши — «разблокировать».
Чтобы выключить мотор в автомобиле, оборудованном сигналками FX-7, FX-10 и G-5, необходимо нажать и удерживать вторую кнопку до звукового сигнала, и подтвердить команду нажатием клавиши 3. На GX-5RS аналогичный приказ машине отдается нажатием с удержанием повторным нажатием 2 клавиши «разблокировать».
Инструкция по установке
В комплект поставки входит инструкция по установке ФХ-5. Перед монтажом оборудования нужно отключить аккумулятор автомобиля.
- Определяют место расположения центрального блока. Крепят его с помощью саморезов к машине.
- Ставят сирену под капот в место, которое не нагревается, направив ее вниз рупором.
- Кнопку Valet лучше расположить в скрытой для злоумышленника, но доступной для владельца авто точке салона.
- Монтируют кнопку «Антиограбление».
- Приемопередатчик размещают на лобовом стекле с помощью скотча или наклейки. Закрепляют антенну, светодиодный индикатор.
- В систему охлаждения врезают датчик температуры охлаждающей жидкости.
- «Концевики» ставят на капот, багажник и в двери в разъемы, имеющиеся в машине.
- В центральной части кузова располагают датчик удара. Крепят саморезами и потом настраивают.
В KGB FX-5 инструкция к сигнализации содержит нужные схемы подключения элементов:
- основного блока;
- 6- и 18-контактных разъемов;
- электроприводов замков.
