Теоретически воители могут поставить в свой Ford Focus 1 любую магнитолу, если она удовлетворяет двум основным критериям, а именно:

Размер. Новая модель должна быть не больше посадочного гнезда, предусмотренного в передней панели. Если она меньше, то необходимо покупать специальные рамки, которые заполнят свободное пространство. Стандартная штатная магнитола Форд Фокус 1 имеет типоразмер DIN 1,8.
Совместимость коннекторов. У многих водителей американский Ford Focus, контакты которого несовместимы с разъемами от европейских изделий. Эту проблему решают специальные ISO-переходники. Если для вашей магнитолы такой переходник выпускается, то проблем не возникнет.

Даже если эти два условия не выполняются, при огромном желании поставить новую модель возможно, но для этого придется расширять посадочное место на торпеде для габаритной магнитолы и изучать специфику подключения отдельных проводов при отсутствии переходника. Последняя задача по силу только специалистам. Обычным водителям проще подыскать совместимую модель.

Давайте рассмотрим подробнее, какая магнитола подойдет на Форд Фокус 1. Далее будут представлены несколько моделей, которые вы можете поставить на замену штатной. Этот список можно расширить и другими моделями.

Pioneer MVH-280FD

Модель формата 1 DIN без дискового привода, только с портом USB. Максимальная выходная мощность составляет 4 х 100 Вт. Имеется FM и 18 ячеек памяти для сохранения радиостанций, фильтры высоких и низких частот, функция восстановления качества звука. Поддерживает все основные форматы: MP3, WMA, WAV, AAC, FLAC. Это одна из последних моделей, поэтому она совместима с большинством iPhone и iPod. Также поддерживаются смартфона с Android версии 4.1 и выше. Стоимость магнитолы составляет от 6 тысяч рублей.

Supra SFD-112U

Самая простая магнитола типоразмера 1 DIN, которая имеет минимальный набор функций. Имеется CD-привод, USB-порт и FM-радио. Большой регулятор, приятная глазу подсветка и достаточно большой экран для подобной модели делают ее использование крайне удобным. Стоимость товара не превышает 2 тысяч рублей.

С помощью переходников можно пристроить к Форду практически любую 1 DIN магнитолу, однако большинство современных изделий выпускается в размере 2 DIN, которые не помещаются в посадочное гнездо на передней панели. Как показывает практика, расширить 1,8 до 2,0 DIN не составляет труда

Главное – соблюдать осторожность и не сломать пластиковую рамку. Далее будут представлены несколько популярных вариантов в формате 2 DIN

Hyundai H-CMD4006

Функциональная и недорогая магнитола от Hyundai c достаточно большим сенсорным дисплеем. Поддерживает диски различных типов DVD, SVCD, VCD, HDCD, MP3, MP4, WMA, CDDA, Picture-CD, JPEG, CDR, RW, DVD-R/RW. Имеется не только USB, но и поддержка SD-карт памяти. Цифровой тюнер на 30 радиостанций. Предусмотрены разъемы AUX и ISO. Для удобства управления в комплекте поставляется дистанционный пульт.

Для ее установки вам понадобится рамка и переходник. Это модель из нижнего ценового сегмента, поэтому многие владельцы жалуются на качество сборки и сбои в работе, когда не открывается DVD привод или не реагирует сенсорный дисплей. Ориентировочная стоимость 3-4 тысячи рублей.

Prology CMD-220UR

Магнитола из среднего ценового сегмента. Монтажный размер – 2 DIN, поэтому для ее установки вам придется незначительно расширить стандартное посадочное место. Поддерживает компакт-диски и USB-накопители. Встроен черно-белый экран с зеленой подсветкой. FM-тюнер способен запомнить до 24 радиостанций. Дополнительно имеется высокоскоростной цифровой PLL тюнер, антишоковая буферная память, электронная регулировка параметров и даже защита от ударов. Модель отличается качественной сборкой и приятным дизайном, благодаря которому отлично впишется в общий интерьер Ford Focus 1. Стоимость CMD-220UR составляет 9-10 тысяч рублей в зависимости от точки продажи.

JVC KW-V20BT

Качественная магнитола с ярким экраном на 6,2 дюйма за 11-12 тысяч рублей. Модель достаточно навороченная, при этом включает в себя следующее:

встроенный Bluetooth с адаптером в комплекте;
поддержка технологий MirrorLink и App Link для синхронизации с android-устройствами и смартфонами от Apple;
несколько USB-портов;
поддержка форматов MP3, WMA, WAV, DivX, JPEG, MPEG 1, 2;
трехполосный эквалайзер с возможностью установки параметров;
наличие фильтра верхних и нижних частот;
возможность подключить пульт дистанционного управления и камеру заднего вида.

Полный список возможностей этой магнитолы вы можете узнать в спецификации к продукции. Единственный недостаток – ее типоразмер в 2 DIN, поэтому она незначительно больше посадочного места.

Инструкция по эксплуатации штатной магнитолы

Прилагаемая к автомобилю инструкция содержит раздел с описанием возможностей штатных мультимедийных устройств. В конструкции оборудования предусмотрены радиоприемник и проигрыватель компакт-дисков. В схеме магнитолы имеется монохромный информационный дисплей, расположенный над лотком для установки лазерного диска. Для извлечения носителя из приемника используется кнопка; дополнительная клавиша выводит на экран информационные сообщения, записанные на диске.

В руководстве по применению перечислены методики программирования радиоприемника. В конструкции оборудования предусмотрены ячейки памяти с индивидуальными кнопками. На левой части фронтальной панели находятся клавиши переключения рабочих режимов и вызова меню. Для перемещения по разделам используются стрелочные кнопки, расположенные в центре панели. Ниже располагаются 2 — позволяющие переключать треки или частоты радиостанций. Для регулировки громкости звука применена вращающаяся рукоятка.

Как подключить телефон к магнитоле

Чтобы подсоединить телефон к автомагнитоле, оборудованной блоком Bluetooth, необходимо активировать приемопередатчики. В телефоне выбирается устройство Ford Audio, затем вводится код доступа (отобразится на дисплее). Если на экране подключенного телефона появляется дополнительный запрос на авторизацию, то необходимо подтвердить операцию. Для набора номера используется блок кнопок, расположенный на рулевом колесе; записная книжка высвечивается на экране мультимедийного центра.

Если в автомобиле имеется базовое головное устройство, то оно не рассчитано на коммутацию телефона. Существуют внешние приемники сигнала, которые подключают к прикуривателю (для подачи питания) и разъему AUX (для трансляции музыки). Владелец машины сопрягает смартфон с приемником, а затем включает проигрыватель в телефоне. Передаваемый сигнал обрабатывается усилителем головного устройства и транслируется через динамики.

Как подключить телефон к магнитоле

На автомобилях в базовой комплектации отсутствуют разъем AUX и модуль беспроводной связи Bluetooth. Для расширения возможностей головного оборудования требуется заменить магнитолу или доработать имеющееся устройство путем установки дополнительных узлов, причем установка порта AUX требует перепрограммирования магнитолы.

Чтобы подключить телефон к магнитоле по беспроводной связи требуется приобрести устройство, размещаемое в порт USB. В конструкции изделия размещен модуль связи Bluetooth, который передает обработанные данные через разъем. Для начала работы требуется установить конвертер сигнала в штекер USB, включить головное устройство, а затем активировать беспроводную связь на телефоне или смартфоне.

Оборудование позволяет прослушивать музыку, для телефонных звонков не предназначено.

Еще одним способом коммутации является установка адаптера Bluetooth модели PT-750, который коммутируется через разъем питания. В состав дополнительного устройства входят микрофон и динамик, которые позволяют вести телефонный разговор в режиме «свободные руки». Устройство крепится на передней панели, регулировка уровня громкости осуществляется при помощи штатных клавиш, имеющихся на рулевом колесе.

ISO — переходник для автомагнитол моделей Ford

Распиновка штатной магнитолы Ford

Магнитолы, устанавливаемые на автомобили марки Форд, всегда славились надежностью, замечательным дизайном и предовым функционалом. Подключение и распиновка разъемов штатных магнитол Форд просты и логичны — разъем этих автомагнитол, до 2011 года, был схож с разъемом магнитол премиальных брендов — имеел квадратную форму, весьма эргономично вмещающую в себя несколько подразъемов для дополнительного функционала, именуется такой разъем Quadlock. Распиновка всех quadlock — разъемов схожа, но Форд был бы не Форд, если бы не выделился среди производителей и не добавил бы свои особенные фишки и дополнительные функции, например «Anti Theft», задача которой, как не трудно понять из названия — защитить магнитолу от кражи. И это далеко не единственное новшестов quadlock»ов от Форд, они так же имеют свою технологию связи с CAN — шиной автомобиля и удобную, упрощенную систему дооснащения магнитолы функцией Bluetooth. Но, в автомобилях с 2011 года — в 3 поколении (Форд Фокус 3, и других моделей) от разъема Quadlock отказались. Новый разъем стал немного другим по форме, теперь он отделен от подразъемов доп. функционала, которые разбросаны теперь по задней стенке магнитолы.

Наверное нет такого владельца машиной марки Форд, который бы не гордился штатной магнитолой в своем автомобиле. Магнитолу отключать и изъимать владельцам приходится не часто, но делать это в принципе, сравноительно не сложно. Если внимательно изучить инструкцию к автомобилю — то все сразу же станет понятно и логично. Для того чтобы подключить магнитолу Форд любого поколения вам потребуются лишь схема распиновки магнитолы и знание цветовой индикации проводов автомобиля, чтобы понимать, какой провод за что отвечает и что к чему мы подключаем. Рассмотрим сразу же и то и другое:

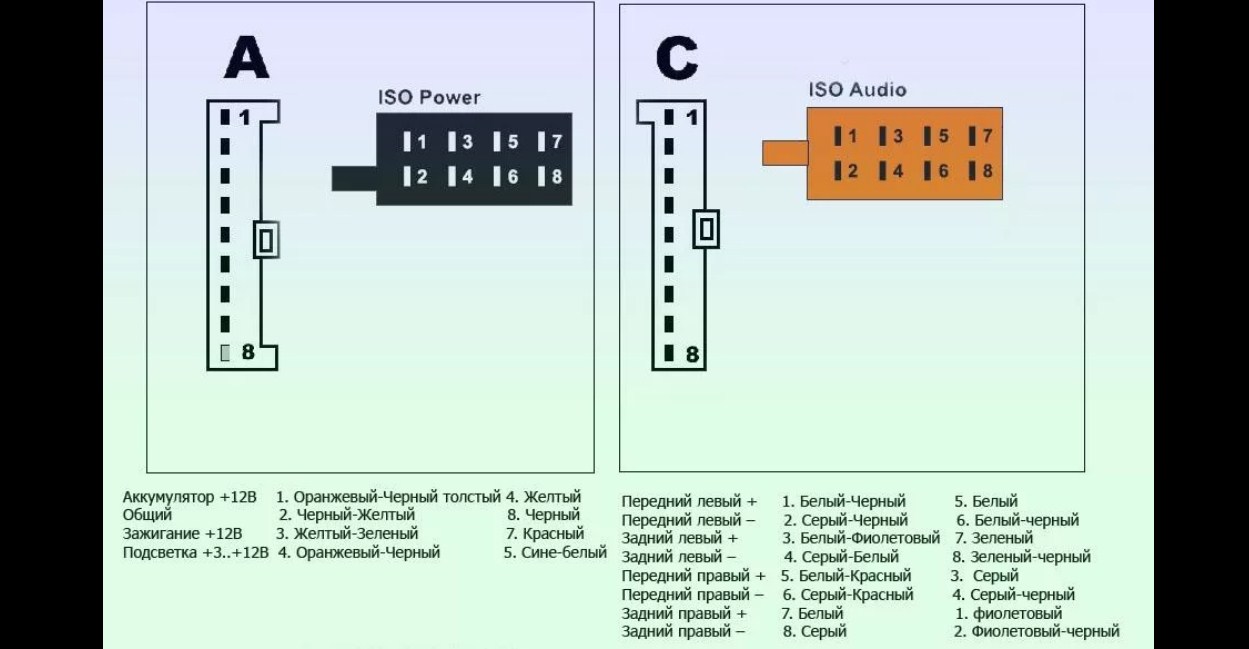

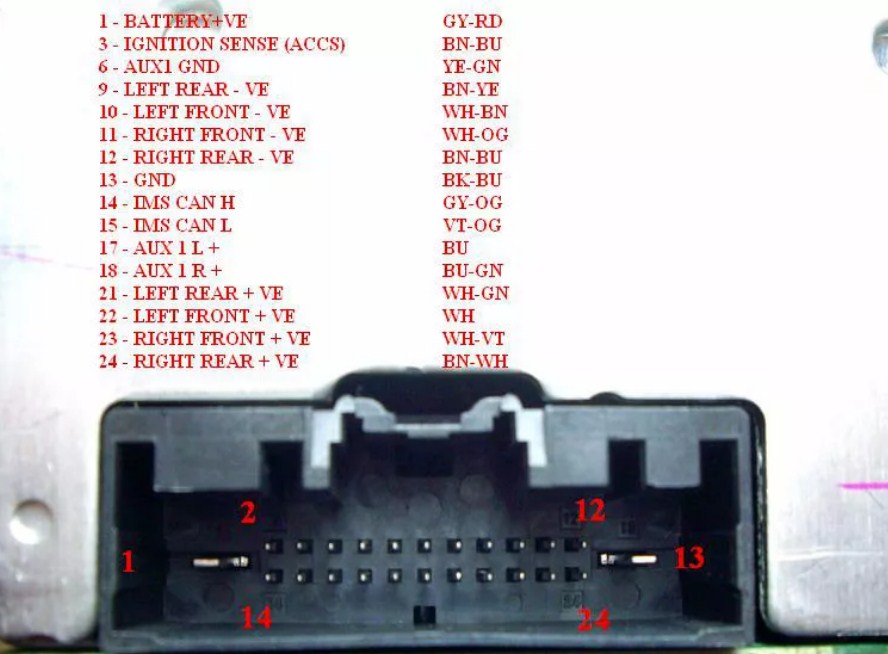

На схеме представлена распиновка магнитолы Ford 6000 CD и цветовая индикация проводки автомобилей Ford. Такие разъемы используются на автомобилях Ford двух последних поколений, чаще всего это 3 и 4 поколение машин марки или другие свежие авто Форд. Но нам необходимо рассмотреть схемы подключения и распиновки магнитол автомобилей всех актуальных поколений марки Форд.

Схемы распиновок магнитол различных моделей Ford

В статье будут рассмотрены схемы распиновок магнитол следующих моделей Форд: Focus 1 2 3 4 поколений, Mondeo, Fusion, Transit, Kuga, Explorer, Escape, Fiesta, Eco — sport, S-max и других моделей марки Форд, как новых так и старых, а так же магнитол 6000 cd, 5000с, Ford — Sony и других.

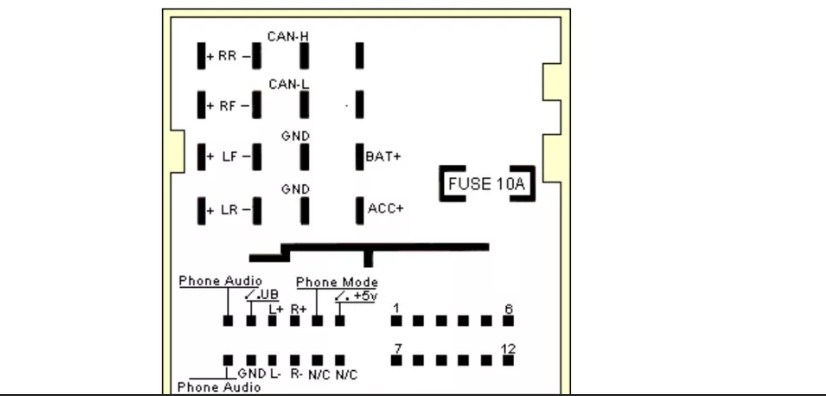

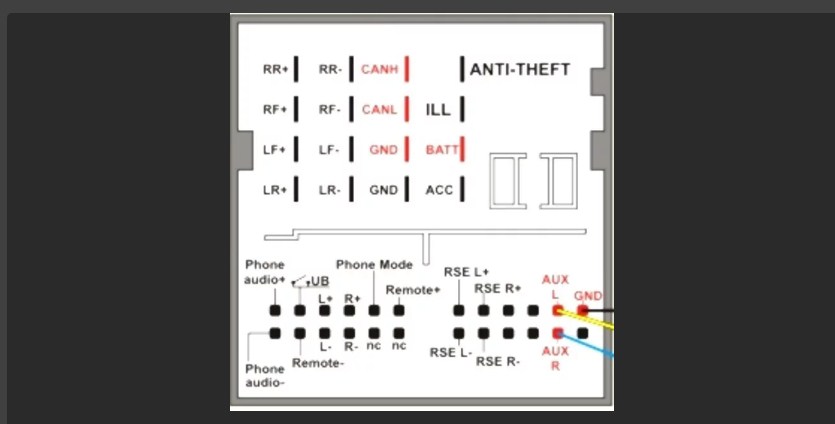

Ford Focus 3, 4, Mondeo 3, 4, Transit, Kuga, Explorer, Fiesta, Eco-Sport и С-Max последних поколений (после 2011 года)

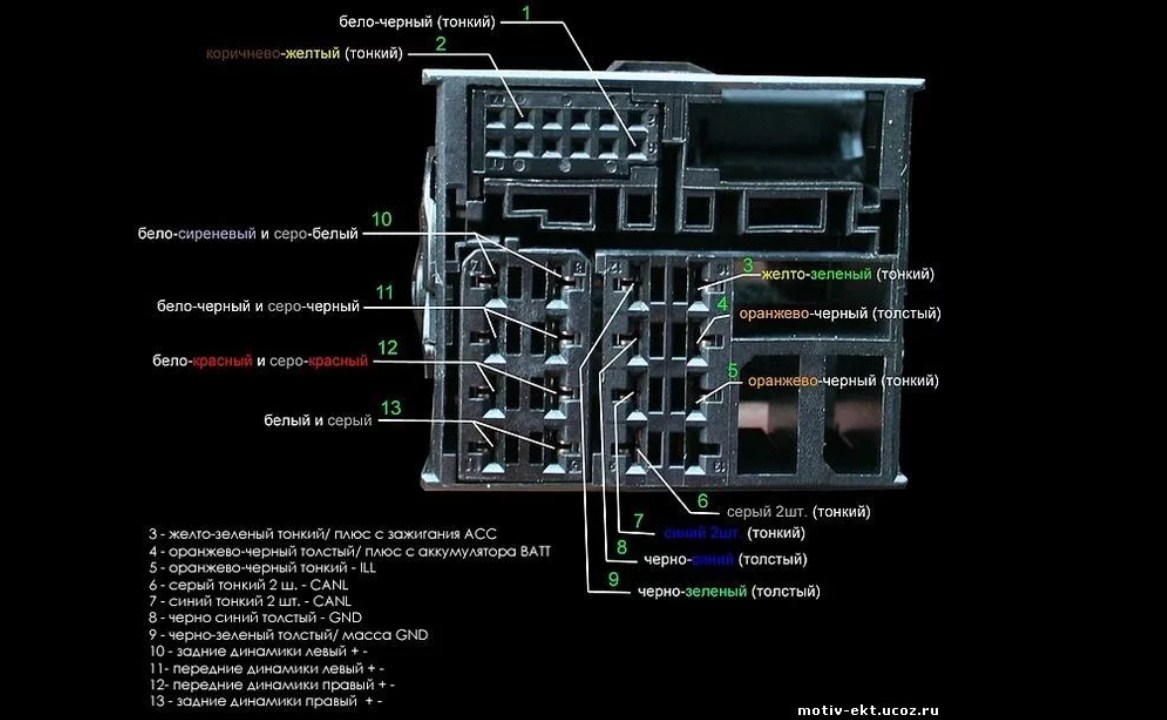

Ford Focus 2, Mondeo, Transit, Kuga, Explorer, Fiesta, S-Max (поколений до 2011 года выпуска, магнитола Sony, 6000 CD)

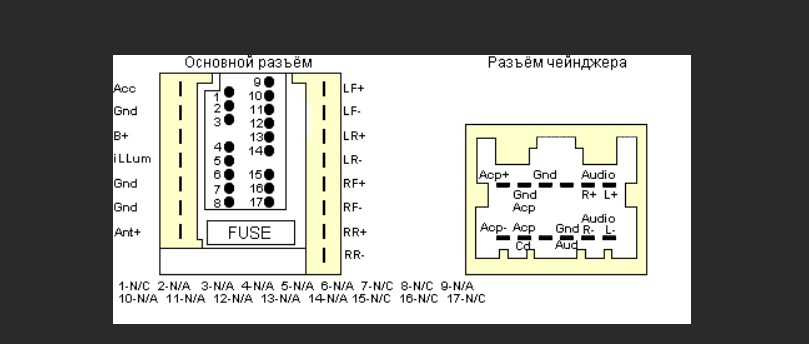

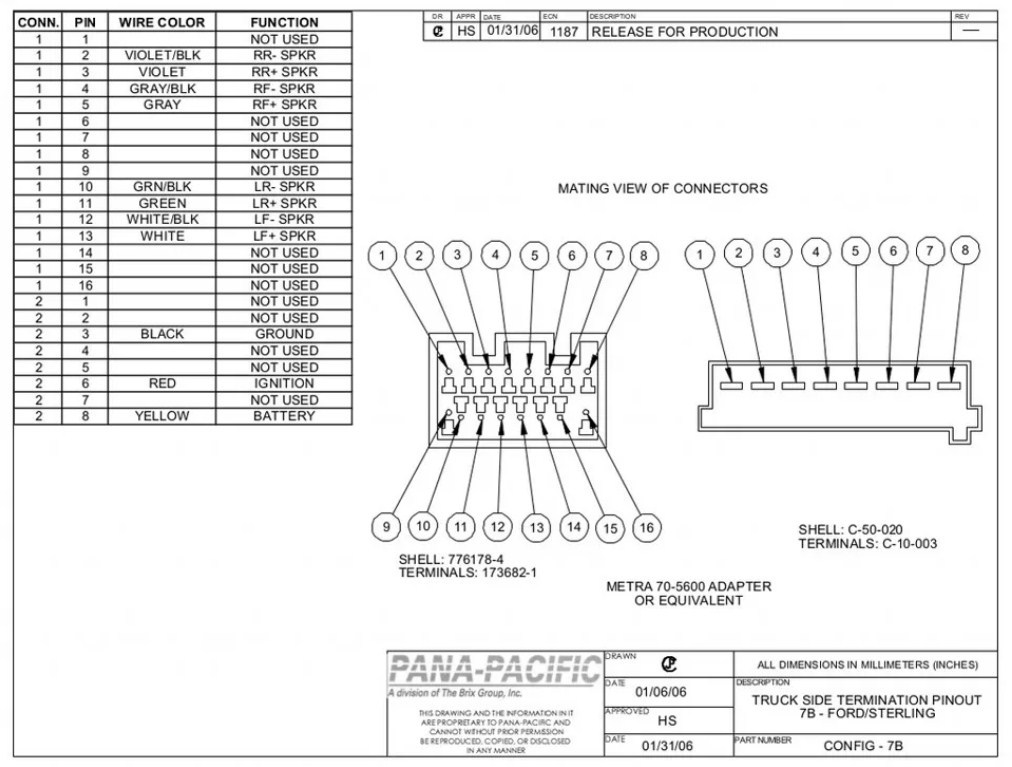

Схемы распиновок устаревших магнитол моделей Ford

Далее рассмотрим устаревшие и не очень, но до сих пор актуальные магнитолы:

Ford 5000C Sony

Ford 5000 RDS-EON

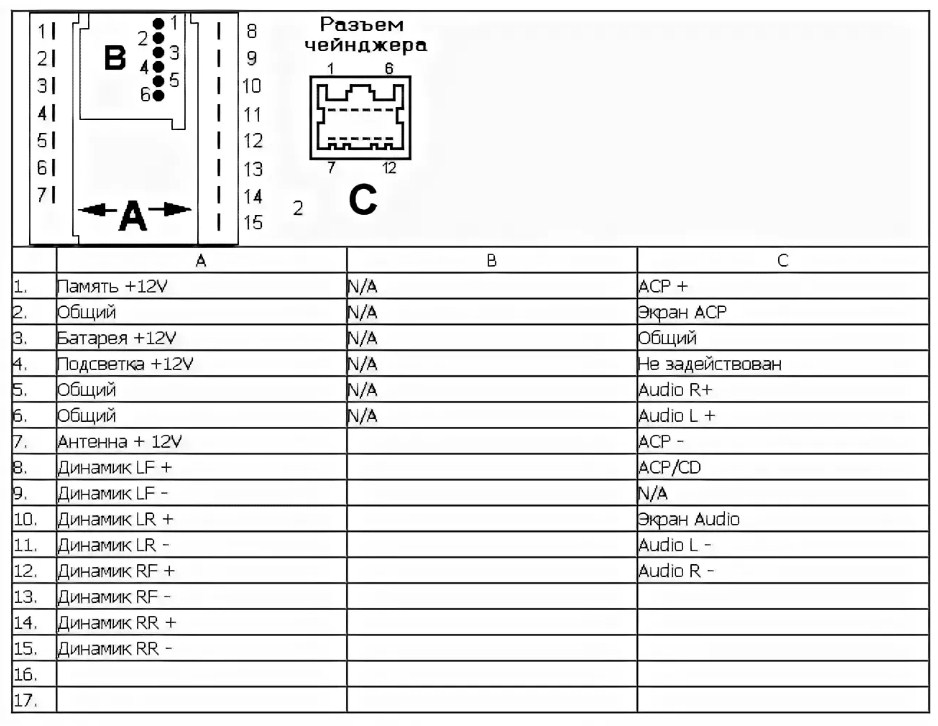

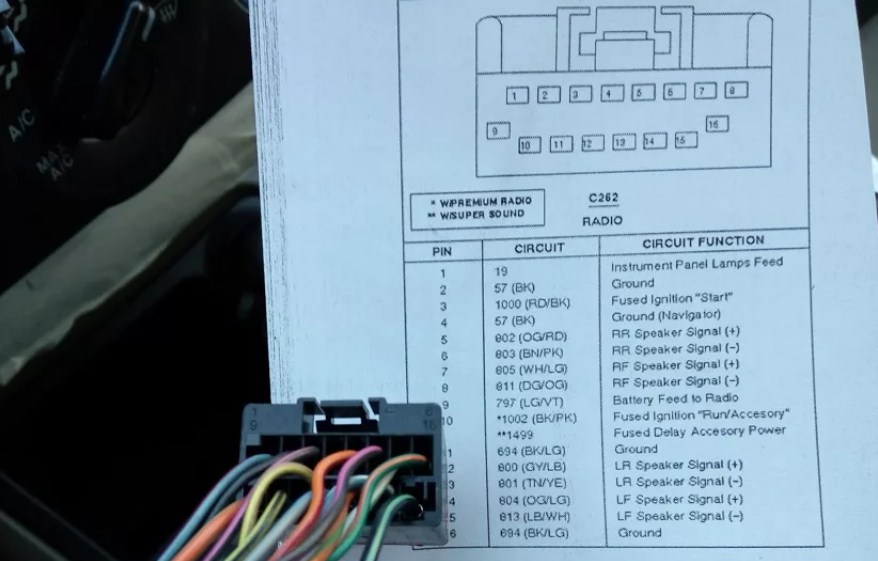

Ford Focus 1, Explorer 2G

Ford Galaxy (Sony)

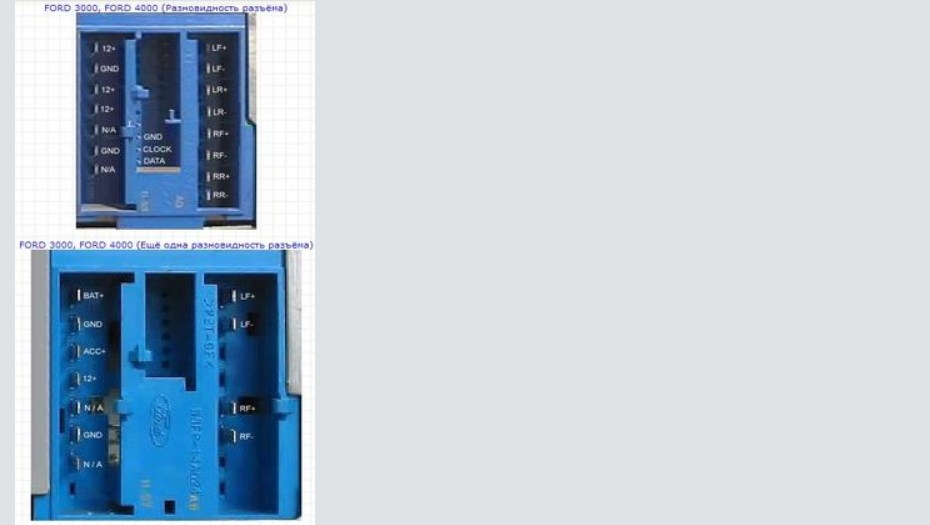

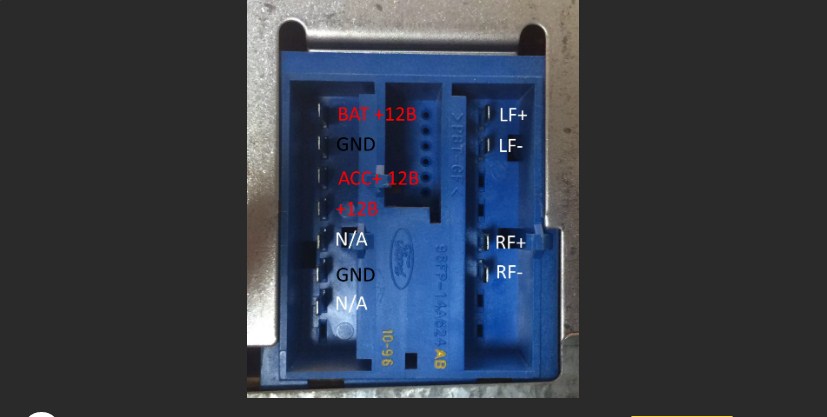

Ford 3000 Traffic

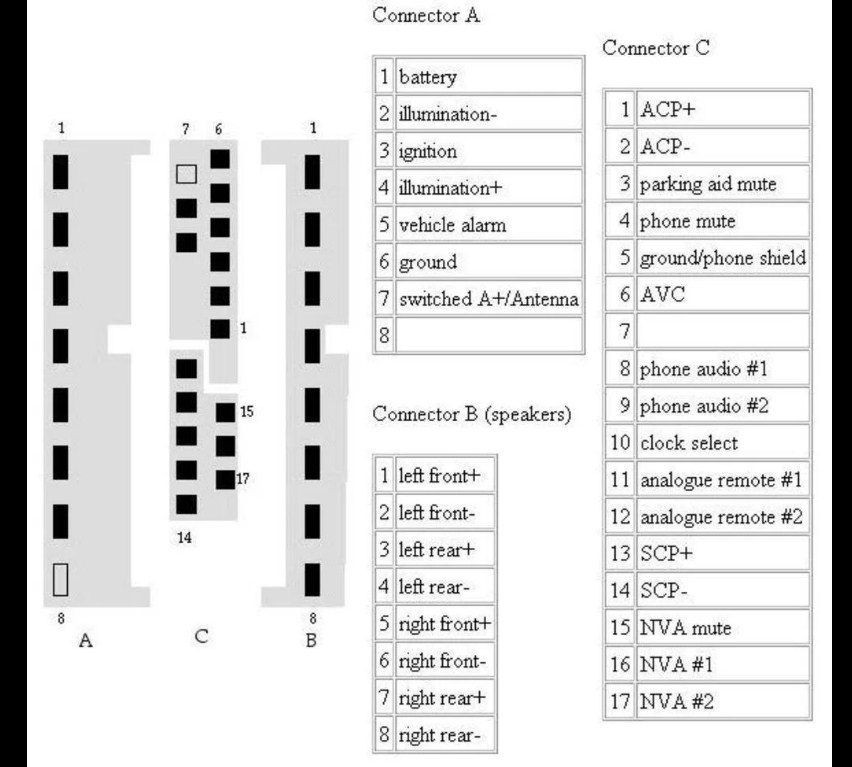

Некоторые старые магнитолы Ford с CD чейнджером

ISO — переходник для автомагнитол моделей Ford

А, если желаете подключить магнитолу от Форд в автомобиль другой марки, вам понадобится ISO — евро-штекер. Переходник позволит вам подключить магнитолу без прибегания к перерезке проводов и пайки разъема, в общем, без лишнего колхоза.

Разъем ISO для Ford

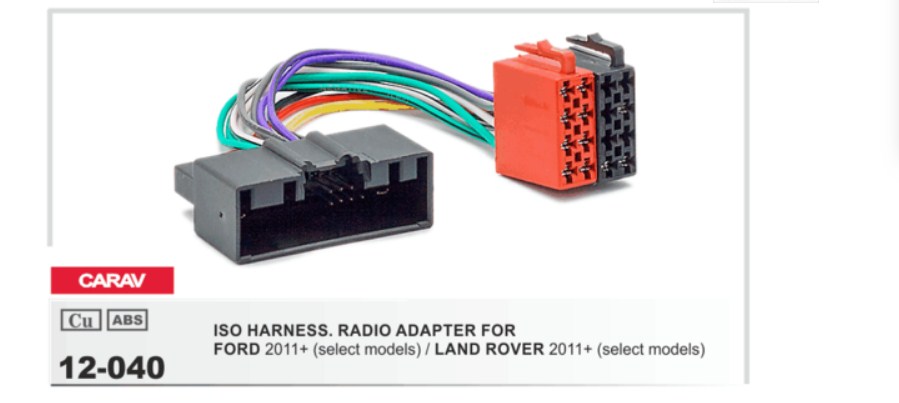

Переходник ISO-CARAV 12-040 для Ford

А так можно подключить ISO — переходник к устаревшим разъемам магнитол Ford

Источник статьи: http://inmu3.ru/raspinovka-shtatnoy-magnitoly-ford.html

Установка магнитолы Ford

Автомагнитолы разъем

Можно без труда установить магнитолу, если перед этим изучить необходимую литературу. Преимуществами магнитол являются: отличная цена и высокое качество.

Установка происходит так:

Отключить минусовую клемму от аккумулятора;
Аккуратно снять лицевую панель магнитолы, установленной в автомобиле;

Автомагнитолы разъемы

Соединить разъемы с новой магнитолой;
Установить ее в штатное место.

При установке магнитолы Ford в современные авто иногда могут понадобиться дополнительные аксессуары. Если штатное место машины имеет неподходящий размер, то может понадобиться дополнительная рамка, ISO переходник, а также антенный переходник, без которого невозможно будет присоединение радиоантенны(см.Провода для автомагнитолы: какие они бывают). В таком случае не стоит выполнять установку самостоятельно. Доверить это лучше профессионалам.

Разъемы автомагнитолы

За установку магнитолы в автосалоне мастерам нужно заплатить определенную сумму денег. Однако названная ими цена может устроить не всех. Поэтому многие решаются на установку магнитолы своими руками. Перед началом работ желательно ознакомиться с фото и видео на эту тему, которых есть довольно много. Любая инструкция также пригодится.

Сложные дороги

Труднее придется, если и книжка отсутствует, и наклейка затерта до нечитаемости или вовсе содрана. Чтобы узнать свой код, придется проделать ряд телодвижений. И первое из них – вычислить серийный номер автомагнитолы. Это можно сделать двумя способами.Нажатием кнопок «1» и «6» одновременно с их удерживанием в течение 1-2 секунд. По экрану побежит разнообразная информация. Последнее, что высветится, и есть ваш номер. На моделях «Ford Focus 2», «Ford Fusion», «C-max», «Ford Transit» ставятся серии V и M;соответственно, первой будет одна из букв, за которой следуют 6 цифр.

Примечание: в некоторых вариациях моделей срабатывают клавиши «2» и «6»; очень редко эта опция в прошивках недоступна.

Не сработало – придется магнитолу снимать. Серийный номер обозначен на наклейке сбоку. Даже в очень подержанной машине она обычно сохраняется, поскольку не так уж часто система снимается с борта.

В том случае, если магнитола снабжена навигацией, потребуется не только серийный номер, но и фотография упомянутой наклейки.

Для восстановления кода блокировки придется либо обращаться к дилерам, либо к альтернативным источникам, которыми изобилует Интернет. В большинстве случаев услуга платная. «Официалы» берут за нее 1,5-2 тыс. руб., интернет-услуга обойдется где-то в 400 (дешевле, во всяком случае, мы не нашли). Есть сочувствующие энтузиасты, которые вроде бы выдают код бесплатно (можно поискать Вконтакте, но насколько действует, мы не проверяли).

Если же вы с недоверием относитесь к электронным альтернативам, тогда придется ехать в дилерский центр, так как разблокировать магнитолу 6000 cd на Ford Focus 2 без знания кода нереально. Заплатите дороже, зато в случае неудачи будет с кого требовать ответ. Впрочем, обычно там до этого не доводят: если у вас не получилось лично, во внутренности влезет специалист и сделает все, как надо.

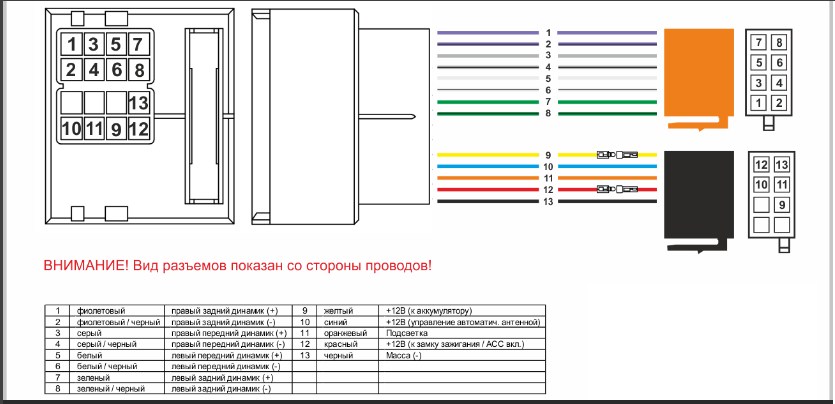

Схема распиновки

Электрическая схема разъемов головного устройства содержит провода с изоляцией различного цвета, предназначенные для подсоединения:

коричнево-красный — для подачи положительного питания от аккумулятора;
желто-оранжевый — коммутация антенны;
коричнево-красный — положительный сигнал при повороте ключа в замке зажигания;
синий и серый — питание информационного дисплея (2 кабеля, подходят к разным точкам коммутации);
черный — заземление порта AUX;
фиолетово-зеленый — отрицательный сигнал на центральный громкоговоритель (опция);
коричнево-желтый — минус на задний левый динамик;
бело-коричневый — положительное питание переднего левого громкоговорителя;
бело-оранжевый — минусовой сигнал на переднее правое акустическое устройство;
коричнево-желтый — отрицательный импульс на задний правый репродуктор;
черный (толстый) — массовый провод питания, подключаемый к кузову автомобиля;
сине-серый и фиолетово-серый — коммутация с цифровой шиной CAN;
синий (тонкий) и фиолетово-зеленый — сигнальные кабели разъема AUX (L+ и R+ соответственно);
синий (толстый) — положительный провод центральной колонки (опция);
коричнево-зеленый — плюсовой сигнал к заднему левому динамику;
белый — минусовой шнур для переднего левого акустического устройства;
бело-коричневый — положительный сигнал к передней правой колонке (на части машин используется бело-сиреневый кабель);
коричнево-белый — плюсовой кабель для заднего правого громкоговорителя.

В штекерах имеется несколько пустых позиций, которые зарезервированы под дополнительные опции. Указанные цвета изоляции могут отличаться в зависимости от года выпуска автомобиля и рынка, для которого предназначено транспортное средство. Перед началом монтажных или ремонтных работ рекомендуется уточнить назначение проводов при помощи тестера и визуального осмотра.

Руководство пользователя

Прилагаемая к руководству по Форд Фокус 2 документация на автомагнитолу содержит основные советы по эксплуатации:

Как включить Блютуз

Чтобы выключить или включить Блютуз на устройстве 6000CD, требуется:

На части машин, собранных в России, блок громкой связи не устанавливался. При активации Bluetooth сотовый телефон не распознает головное устройство. Проверить наличие коммутационного модуля можно проведением компьютерной диагностики автомобиля. Блок беспроводной связи предназначен для телефонных разговоров, трансляция музыкальных записей конструкцией не предусмотрена.

Как подключить AUX

Расположенный в машине разъем AUX предназначен для установки внешних источников воспроизведения звука. Изменение громкости звука осуществляется при помощи имеющегося в магнитоле усилителя. Для подключения к AUX используется кабель, оснащенный стандартным штекером для наушников диаметром 3,5 мм. Для начала прослушивания требуется перевести головное устройство в соответствующий режим (при помощи кнопки).

Регулировка громкости и тембра осуществляется регуляторами на корпусе магнитолы, переключение композиций, приостановка и старт воспроизведения выполняются кнопками на внешнем проигрывателе. Часть автомобилей Ford с головным устройством 6000CD не оснащена штатным разъемом AUX, который можно установить самостоятельно.

Процедура установки разъема на примере Fiesta:

Как подключить флешку

Головное устройство 6000CD не оснащено штатным портом USB для коммутации флешки или иного внешнего накопителя. Возможно самостоятельное подсоединение конвертера сигнала, который крепится к штекеру AUX. Ряд владельцев коммутирует декодер файлов MP3. Колодка питания подключается к бортовой сети через дополнительный стабилизатор, снижающий напряжение до 9 В. Остальные провода декодера подсоединяются к штатному штекеру на корпусе магнитолы. Порт USB выводится на пластиковый элемент центральной консоли или на заглушку кнопки.

Схема подключения магнитолы

В состав схемы подключения головного аудиоустройства входит несколько разъемов, расположенных на задней части корпуса. Распиновка магнитолы 6000 CD соответствует стандарту ISO, верхние штекеры предназначены для подсоединения громкоговорителей и подачи питания. Дополнительно имеются провода соединения с цифровой шиной CAN. Горизонтальные разъемы позволяют подключать внешнее оборудование или модуль беспроводной связи Bluetooth.

Схема подключения магнитолы

Предусматривается применение квадратного разъема с несколькими секциями

Сверху имеются 8 контактов, чтобы коммутировать громкоговоритель, принимая во внимание полярность. Контакты по центру требуются, чтобы соединить оборудование с электронными шинами машины и подать минусовое питание. Используя кабеля — минус невозможно добиться нормальной работы магнитолы

Используя кабеля — минус невозможно добиться нормальной работы магнитолы.

Контакты в левой верхней части используются для работы кнопочной подсветки и подачи плюсового питания. В распиновке оборудования присутствуют контакты, чтобы можно было подключить управленческие рулевые кнопки, блютуз систему и разъемы для гаджетов. Также присутствуют резервные контакты, направляющие штифты из пластика предоставляют возможность избежать неправильного коммутирования к заводской проводке машины.

Руководство пользователя

включение и выключение головного устройства производится отдельной кнопкой, встроенный таймер обеспечивает подачу питания в течение часа после отключения зажигания;
отображение даты и времени выполняется нажатием на кнопку Clock;
изменение громкости звука производится поворотом регулятора;
для корректировки тональности или баланса требуется активировать режим при помощи кнопок Bass/Tre или Fade/Bal;
для начала и окончания телефонного разговора имеется отдельная клавиша, отмеченная значком трубки.

Как включить Блютуз

Чтобы выключить или включить Блютуз на устройстве 6000CD, требуется:

Войти в режим настройки путем нажатия на кнопку Menu.
Нажать на правую клавишу навигации по разделам.
Последовательно воздействовать на кнопку Menu, пока на дисплее не отобразится текстовая надпись BT ON или BT OFF. Затем необходимо переключить функцию в желаемое состояние.

Читать также: Чем отмыть гудрон с автомобиля

Как подключить AUX

Процедура установки разъема на примере Fiesta:

Приобрести соединительный шнур с круглыми 3,5 мм разъемами.
Снять корпус перчаточного ящика, сжав боковины руками. Демонтировать фиксаторы головного устройства при помощи тонких металлических пластин. Инструмент устанавливается в 4 паза, имеющихся на передней панели магнитолы, рабочие стороны имеют подрезку.
Вынуть магнитолу из шахты и отключить разъемы проводов.
Подсоединить порт AUX к контактам и вывести его в перчаточный ящик.
Произвести обратный монтаж снятых деталей и проверить работоспособность разъема.

Как подключить флешку

Схема подключения магнитолы

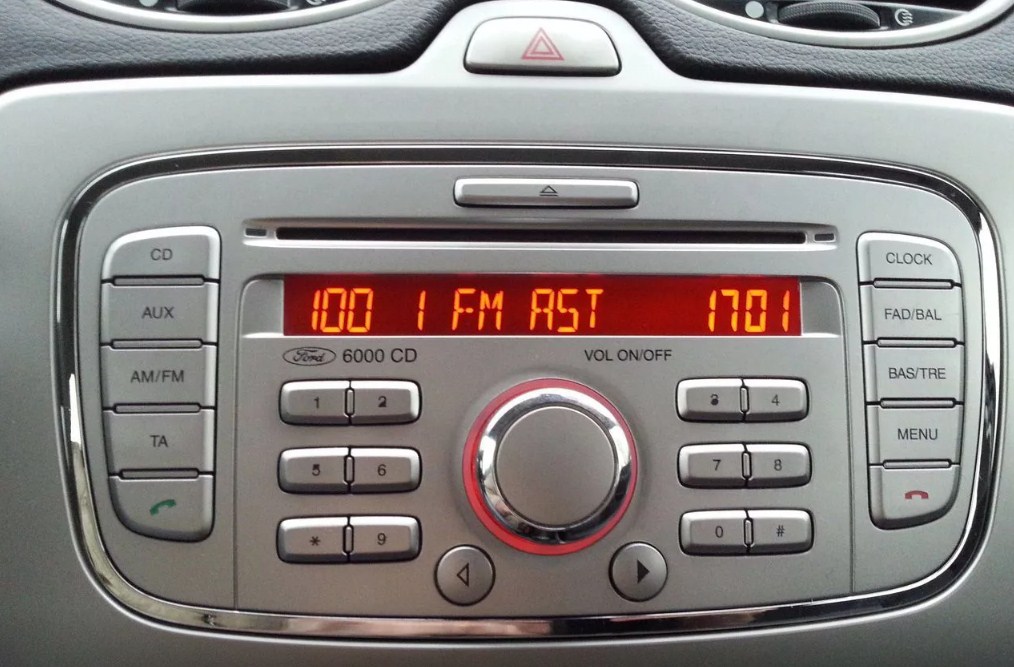

Штатная магнитола Форд Фокус 2 6000cd – необходимое для автомобиля устройство, выполняющее многие функции. И помимо основной задачи – проигрывания музыки – она может послужить навигатором или помочь, например, узнать погоду. С магнитолой 6000cd поездки стают намного увлекательней, а время, проведенное за рулем, не будет тянуться долго.

Магнитола форд

Ведь наверняка водители, находящиеся в пути достаточно часто, согласятся с тем, что езда в одиночестве и в полной тишине давит на психику, и в итоге к усталости от дороги добавляется еще и испорченное настроение.

Установка и ремонт USB разъема в Ford Focus 2

1. Установка USB разъема в Ford Focus 2

Неполадка: при снятии бардачка, случайно был вырван USB разъем, врезанный при установке магнитолы.

Задача: установить USB разъема в Ford Focus 2. Решил, если делать, то максимально эстетично. Для этого заказал «лодку» от мондео (finis 1550778),

и разъем в нее (1543450).

Ход работ по установке USB разъема в Ford Focus 2

Отверстие в бардачке вырезал по заранее приготовленному шаблону, стараясь перекрыть результат прошлых стараний.

Вставлять панельку следует крайне аккуратно, т.к. ее защелки очень хрупкие (одна из четырех была благополучно сломана). Затем занялся разъемом. Поскольку проводки под него у меня нет, решил паяться напрямую к разъему. Разобрал разъем,

Изнутри разъем похож на USB A маму, но меньше и контакты расположены несколько иначе.

Припаял кабель, отрезанный от старой вэбки,

зажал обратно и вставил в корпус,

Радостный побежал в машину ставить. Собрал, а флэшка не читается. Изначально были сомнения, что паяю data+ и data- наоборот. Пришлось опять тащить домой на перепайку. Решил сразу проверить, чтоб не ходить на улицу несколько раз.

Все читается. Со второй попытки разъем занял место в бардачке.

2. Ремонт USB лодки в Ford Focus 2

Неполадка: в последнее время все чаще начал замечать, что на кочках прерывается работа USB в Ford Focus 2. Решил пропаять контакты, но разъем не пережил второго раза. В прошлый раз использовал разъем старого образца (1543450), на замену заказал нового (1717183), который дешевле в два раза. При получении заказа был несколько озадачен, поскольку новый разъем оказался лишь корпусом для разъема.
