Схемы подключения магнитолы - как правильно подключить магнитолу

Сокеты евро, ISO и работа с ними

Специалисты разъемы питания называют не фишками, а сокетами. Данный термин пришел из электроники и подразумевает место подключения. Распиновка представляет собой также способ включения электронного устройство к бортовой системе автомобиля. При этом схема фишки магнитолы может отличаться для автомобилей, например, Тойота, Митсубиси или Вольво, а также по маркам моделей – Sony, Pioneer, JVC и другие.

Разъем автомагнитолы EURO ISO

Обратите внимание, что ко всем автомагнитолам выпускаются переходники на евроразъем, это помогает избежать проблем с распиновкой и позволяет унифицировать и защитить «родные» соединения от поломки при отключении. Именно эти разъемы принято называть фишками, хотя термин позволяет трактовать толкование гораздо шире

Евроразъем также относят к разъему ISO.

Фишки (разъёмы, переходники, адаптеры) для подключения магнитол

Методика установки с помощью сигнализации

При помощи двух пятиконтактных реле и нескольких диодов можно настроить работу магнитолы при помощи сигнализации. Звуковая система блокируется автоматически после включения сигнализации – питание магнитолы выключается.

Для правильной работы подобной схемы необходимо ознакомиться со схемой проводки в автомобиле и детальной иллюстрацией принципа работы девайса и охранной системы.

Контроль питания при помощи сигнализации позволяет предотвратить утечку тока аккумулятора при длительной стоянке. Подобный контроль оставляет в рабочем состоянии только питание для памяти.

Подключить магнитолу в машине качественно. Рекомендации:

Если мы рассматриваем магнитолу для создания хорошей, не рядовой аудиосистемы и получения отличного баса, то нужно знать как правильно подключить магнитолу

Это действительно важно, так как влияет на качество звучания

Питание желательно осуществлять при помощи отдельной проводки, непосредственно идущей от аккумулятора к магнитоле, как плюс, так и минус.
Диаметр питающей проводки должен быть не меньше чем на разъеме магнитолы, в лучше в полтора-два раза толще. Провод должен быть медным.
На плюсовой провод обязательно установить предохранитель, соответствующий сечению не дальше 15 см от клеммы АКБ.
При питании магнитолы используются красный и желтый провода. Желтый предназначен для питания памяти, а красный служит для отключения магнитолы и предполагает наличие выхода на замок зажигания. Это означает, что после выключения зажигания автоматически будет выключаться и автомагнитола. Не рекомендуем вариант с параллельным соединением желтого и красного проводов, чтобы выключение магнитолы происходило только при нажатии кнопки на панели магнитолы. Рано или поздно можно забыть о выключении и тогда пострадает ваш аккумулятор.

Как подключить звукоизлучатели

На всех динамиках, разработанных для использования в автомобилях, на клеммах нанесены метки полярности. Их подключение производится следующим образом:

минусовые выводы автомагнитолы, кабели, помеченные полоской черного цвета, коммутируются на соответствующие минусовые клеммы динамиков;
плюсовые контакты громкоговорителей коммутируются согласно распиновки выводов.

Выяснить, к каким именно парам проводов нужно подключать передние и задние левый-правый динамики, можно по комплектной документации автомагнитолы.

Важно соблюсти правильную полярность при коммутации громкоговорителей. При ее нарушении динамики начнут действовать в противофазно

Звук при этом становится плоским и невыраженным.

[iframe width=»680″ height=»383″ src=»https://www.youtube.com/embed/mvMboXn_M2I» frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen]

Монтаж 1 din магнитолы

Прежде чем освещать особенности установки различных автомагнитол, проведем небольшой исторический экскурс. Дело в том, что в середине 80-х годов ведущие компании по производству автомобильных аудиосистем пришли к выводу, что необходимо унифицировать все магнитолы.

Иными словами, стандартизировать размеры представленных устройств. Таким образом, спустя некоторое время и появился так называемый DIN, который получил статус международного стандарта.

Основополагающими параметрами данного стандарта являются ширина и высота магнитолы. Так, стандарт 1 din соответствует габаритам равным 178×50 мм. 2 din отличается лишь по высоте, которая составляет уже 100 мм.

Все вышеизложенные сведения необходимо принимать во внимание при выборе магнитолы. Разберем тот случай, когда возникла необходимость установки автомагнитолы стандарта 1 din

Стоит отметить, что такой стандарт считается наиболее распространенным. В связи с этим, трудности при монтаже новой магнитолы возникнуть не должны. Как правило, установка большинства штатных магнитол осуществляется в соответствии со стандартом 1 din

Разберем тот случай, когда возникла необходимость установки автомагнитолы стандарта 1 din. Стоит отметить, что такой стандарт считается наиболее распространенным. В связи с этим, трудности при монтаже новой магнитолы возникнуть не должны. Как правило, установка большинства штатных магнитол осуществляется в соответствии со стандартом 1 din.

Тем не менее может возникнуть ситуация, когда в консоли автомобиля имеет место быть гнездо стандарта 2 din. В таком случае при установке магнитолы, отвечающей стандарту 1 din, придётся всего-навсего приобрести специальную переходную рамку.

Расшифровка цветового обозначения проводов

Для удобства все провода радиоприемника имеют цветовую кодировку и буквенное обозначение. Это позволяет быстро понять электрическую схему.

Желтый цвет (+12B, B+, BU или BAT) соответствует источнику питания и подключен к аккумулятору (положительный заряд).
Красный (ACC) — отвечает за включение оборудования, подключенного к зажиганию. В стандартных инструкциях сказано, что оборудование включается только при работающем двигателе.
Черный (GND) — также отвечает за питание, но подключен к минусовой клемме аккумулятора.
Белая пара — отвечает за звук от левой передней колонки.
Пара серы — к правой передней колонке.
Зеленая пара — задний левый динамик.
Фиолетовая пара — задний правый динамик.

Каждая пара, ведущая к динамикам, имеет плюсовой и минусовой провод. Последний дополнительно отмечен полосой. Также могут быть провода других цветов. Например, желто-черный отвечает за пульт дистанционного управления. Точное назначение можно найти в инструкции по эксплуатации.

Примечание: У некоторых производителей своя система цветовой маркировки. Это стоит учитывать при подключении устройств Pioneer, так как вам придется обратиться к руководству пользователя или самостоятельно определить назначение отдельных проводов.

Другие варианты подключения устройства к системе питания

Стандартный способ коммутации автомагнитолы ISO разъемом или через переходник подойдет не всем потребителям. Некоторые варианты соединения позволяют повысить безопасность использования устройствати решить специфические задачи, связанные с особенностью работы бортовой электросети.

Напрямую к аккумулятору

Любители громкого звука и насыщенных басов устанавливают в салоне авто дополнительные усилители и активные сабвуферы. Эта техника потребляет очень большие токи. Как следствие, контактные площадки в ISO разъеме не могут обеспечить его проводимость. Они нагреваются, что может вызывать разные опасные последствия: от банального отгорания контактов и расплавления пластикового корпуса коннектора до образования замыканий бортовой сети.

Совет! Если нужен интенсивный отбор мощности от бортовой системы, рекомендуется подключить автомагнитолу напрямую к аккумулятору.

Делается это следующим образом.

К зоне аккумулятора прокладываются провода сечением не менее 3.5-4 кв.мм. Их трасса должна проходить вдали от горячих или движущихся деталей в отсеке двигателя.
Кабели заводятся в зону приемной панели через имеющееся отверстие корпуса. По окончанию работ оно герметизируется. При отсутствии специальных составов это можно сделать термоклеем.
Концы проводов обматываются вокруг клемм (если позволяет конструкция аккумулятора). Они размещаются под основные зажимы на клеммах батареи. Черный провод присоединяется к минусовой клемме, красный к плюсовой. Для хорошего контакта место коммутации следует обработать WD-40.
Черный кабель от аккумулятора соединяется с соответствующим проводом магнитолы.

С красным плюсовым кабелем нужно провести некоторые дополнительные работы. Сначала устанавливается блок с предохранителем. Ток его срабатывания не должен быть менее 10А. Любители громкого звука могут рассчитать оптимальное значение по мощности используемой акустической системы. Предохранитель служит вторичной защитой от короткого замыкания, дополняя меры в автомагнитоле, усилителях и сабвуферах. Ко второму контакту установленного блока коммутируются сразу два провода магнитолы – желтый и красный.

Важно! Данная схема подключения автомагнитолы полностью эффективно и безопасно применяется без дополнений, если модель поддерживает режим полного прерывания питания. Если такой опции устройства нет, оно будет разряжать бортовую батарею, даже если авто стоит на стоянке с выключенным зажиганием.

С прерыванием через замок зажигания

Способ коммутации на клемму замка зажигания позволяет полностью устранить паразитный отбор мощности или свести к минимуму показатель разряда бортовой батареи авто на магнитолу в период стоянки. Коммутация происходит следующим образом:

автомагнитола присоединяется к аккумулятору;
при помощи мультиметра исследуют замок зажигания и определяют одну из клемм, на которой есть напряжение при первой позиции поворота (режим «Зажигание включено»);
желтый провод вместо предохранительного блока коммутируется на найденную клемму.

При такой схеме коммутации автомагнитола в поставленной на стоянку машине с полностью выключенным зажиганием будет либо обесточена, либо сильно ограничена в функциональности. У современных моделей будут работать часы, получится извлечь лоток с компакт-диском. Потребление питания в целом будет минимальным.

Используя кнопку фиксации

Полностью исключить паразитное потребление мощности в режиме стоянки при подключении автомагнитолы к аккумулятору можно при помощи кнопки фиксации. Когда она находится во включенном состоянии, аудиосистема работает. Самый простой способ реализации такой схемы — установка двухконтактного переключается в разрыв красного провода магнитолы.

Кнопку можно установить в удобном месте приборной панели или торпедо. Особенно, если производитель предусмотрел точки для размещения подобных переключателей. Чтобы исключить резкие броски напряжения на магнитоле, усилителях, сабвуфере, включать или отключать группы устройств — кнопку объединяют с достаточно простой схемой на реле.

[iframe width=»680″ height=»383″ src=»https://www.youtube.com/embed/9t6N1k_JlLo» frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen]

Как определить плюс и минус на динамике

В сильно изношенных, динамиках с сомнительным происхождением и акустических колонках сведения о полярности могут отсутствовать. В этом случае полярность динамиков определяется при помощи простых опытов.

Мультиметром

Сопротивления динамиков маленькое (от 2 до 4 Ом). Его можно проверить при помощи мультиметра, но оно одинаково звонится в две стороны. Однако при соединении красного (положительного) щупа с «+» динамика, отрицательного (черного) с «минусом» динамика диффузор немного переместится вперед (по направлению к слушателю). Это перемещение лучше определить на ощупь пальцем, а не визуально.

С помощью батарейки

При соединении плюса батарейки с + динамика, минуса батарейки с минусовым контактом динамика также произойдет фронтальное перемещение диффузора, по которому можно сфазировать динамики. Даже если сфазировать все динамики в обратной полярности, качество звучания будет такое же, как в прямой. Главное, чтобы все динамики работали в одной фазе. Подключать батарейку следует на короткое время (одна-две секунды), иначе можно «спалить» динамик.

Видео — как узнать полярность динамика:

Проверять полярность динамиков и колонок при помощи автомобильного аккумулятора, зарядного устройства ни в коем случае нельзя. Даже кратковременное подключение динамика к АКБ может вывести его из строя.

При помощи батарейки и листа бумаги

Иногда (например, в колонке) диффузор динамика закрыт сеткой или тканью. В этом случае на ее поверхность можно положить легкий лист бумаги. В момент подачи напряжения лист бумаги будет перемещаться вперед или назад за счет звукового давления воздуха. По направлению перемещения можно судить о полярности.

Разновидности колонок для авто

Любые предназначенные для эксплуатации в салоне автомобиля колонки принадлежат к одному из перечисленных ниже типов:

широкополосные — такими АС производители обычно оснащают свои автомобили на заводе;
коаксиальные (соосные);
компонентные.

Единственный динамик широкополосной колонки воспроизводит весь спектр звуковых частот. Это самое дешёвое решение, обычно используемое в штатных аудиосистемах.

Единственный динамик широкополосной колонки способен воспроизвести широкий спектр звуковых частот

Качество звучания повысится, если разделить звуковой спектр на несколько полос и доверить воспроизведение каждой из них отдельному излучателю.

В коаксиальной колонке в едином корпусе установлены несколько звуковых излучателей, что заметно улучшает качество звука

В коаксиальной колонке в едином корпусе, обычно на одной оси, установлены несколько (2–5, чаще 3) излучателей вместе с фильтрами, выделяющими оптимальные для каждой головки звуковые частоты.

Колонки компонентной системы разнесены в пространстве автомобиля

Компонентные акустические системы обладают наиболее широкими возможностями качественного воспроизведения. В них, как и в коаксиальных колонках, звуковой сигнал воспроизводится несколькими излучателями, но каждый выполнен в виде отдельного динамика.

Пищалками или твитерами называют высокочастотные динамики, задача которых воспроизведение частот верхней полосы звукового спектра. Обычные пищалки плоские или немного выпуклые. Рупорные твитеры чуть больше обычных, так как оснащены формирующим чёткую диаграмму направленности элементом — рупором.

Пищалками или твитерами называют высокочастотные динамики

Для выделения полос в компонентных системах используются кроссоверы, изготовленные в виде отдельных блоков разделительные фильтры звуковых частот.

Кроссоверы могут иметь от одной до четырёх ступеней: чем их больше, тем лучше качество звука

Компонентные звуковые системы наиболее сложны для монтажа. Однако разнесение динамиков в пространстве обеспечивает наивысшее качество и объёмность звучания.

Выбор автомагнитолы

Чтобы правильно выбрать автомагнитолу для машины, необходимо предварительно для себя определить, какие ожидания возложены на данное устройство.

Если в автомобиль нужна магнитола с навигатором, доступом к Интернету и мультимедиа, то можно выбрать устройства брендов Phantom, Alpine или Mydean. Такие бренды выпускают магнитолы, идеально встраивающиеся в штатное место. Правда выбор моделей ограничен и имеет высокую стоимость.

Если главным условием при выборе является качество звучания, то тут отличным вариантом станут марки Kenwood, Pioneer и Sony. Они не особо наворочены, но отличаются качественным звуком.

Также, существуют магнитофоны с DVD, МР3, с отсеком для USB или карты памяти, с экранами или без.

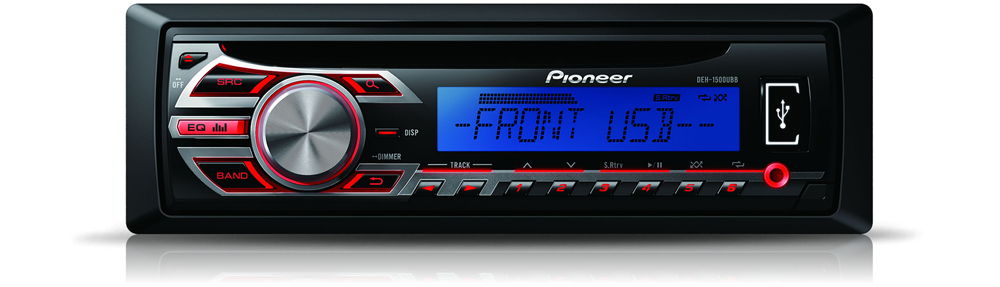

Pioneer DEH-1600UB

Краткое описание

DEH-1600UB – это чистейший звук мощностью 4 x 50Вт. Для ее усиления можно подключить другие стереокомпоненты – фронтальные, тыловые АС или сабвуфер через выход предусилителя RCA.

[su_button url=”https://ya.cc/C9Wzp” target=”blank” style=”soft” background=”#c81e1b” size=”13″ center=”yes” icon=”icon: car”]Купить магнитолу на Яндекс Маркете

Воспроизводите CD или CD-R/RW с поддержкой MP3, WMA и WAV файлов, или используйте USB с подсветкой, либо дополнительный Aux-вход для подключения внешних устройств.

Характеристики

Радиоприемник	есть, цифровой тюнер
CD-проигрыватель	есть
MP3-проигрыватель	есть
DVD-проигрыватель	нет
Blu-ray-проигрыватель	нет
Усилитель	есть
Эквалайзер	есть
Навигатор	нет
ТВ-тюнер	нет
Пиковая мощность	4×50 Вт
Типоразмер	1 DIN
Интерфейс CD-ченджера	нет
Цвет	черный
Форматы	CD-Audio, MP3, WMA
Носители	CD-R, CD-RW
Тип дисплея	монохромный
Инфракрасный пульт	нет
Джойстик на руле	возможно подключение
Автопоиск станций	есть
Входы	USB
USB на передней панели	есть
Вход аудио на передней панели	есть
Выходы	PreAmp тыл, PreAmp сабвуфер
Поддержка Bluetooth	нет
Съемная панель	есть
Поддержка диапазонов	FM, СВ
Поддержка RDS	RDS, RDS/EON, RDS/PTY
Тюнер с дальним приёмом	есть
Регулировка тембра	есть
Количество полос эквалайзера	5
Поддержка тегов ID3	нет
CD-текст	нет
Русскоязычное меню	есть
Размеры (ШхВхГ)	180x50x160 мм
Особенности	тыловые АС или сабвуфер

Правильное подключение магнитолы к блоку питания компьютера

Если вы любите музыку и хотите полноценно насладиться ею дома в хорошем качестве, то любой современный музыкальный центр может заменить простая магнитола. Всё, что нужно — правильно подключить её к домашней аудиосистеме и компьютеру. В итоге можно добиться отличного звучания, которое не уступает ни по чистоте, ни по качеству дорогим специализированным системам. В этой статье разберёмся, как подключить магнитолу к компьютерному блоку питания самостоятельно. Давайте же начнём. Поехали!

Чтобы сделать у себя дома хорошую аудиосистему совсем необязательно тратить много денег. Иногда можно просто воспользоваться автомобильной магнитолой

Большим преимуществом этого устройства является то, что в нём реализована возможность ручной настройки низких/высоких частот, в отличие от многих аудиосистем, в которых есть только набор стандартных настроек. Разумеется, магнитолу необходимо подключить к источнику питания. Ей необходимо 12 В основного напряжения плюс 5 В для сохранения настроек и радиостанций. Приобрести БП специально для этой цели несложно. Проблема заключается в том, что подобные БП имеют достаточно высокую цену и могут обойтись вам на порядок дороже самой магнитолы. К счастью, можно легко выйти из этого неприятного положения, воспользовавшись блоком питания компьютера.

Первым делом нужно подготовить провода автомагнитолы к подключению. Для этого необходимо отрезать DIN-разъём, посредством которого выполняется подключение устройства к автомобилю. После этого оголите провода.

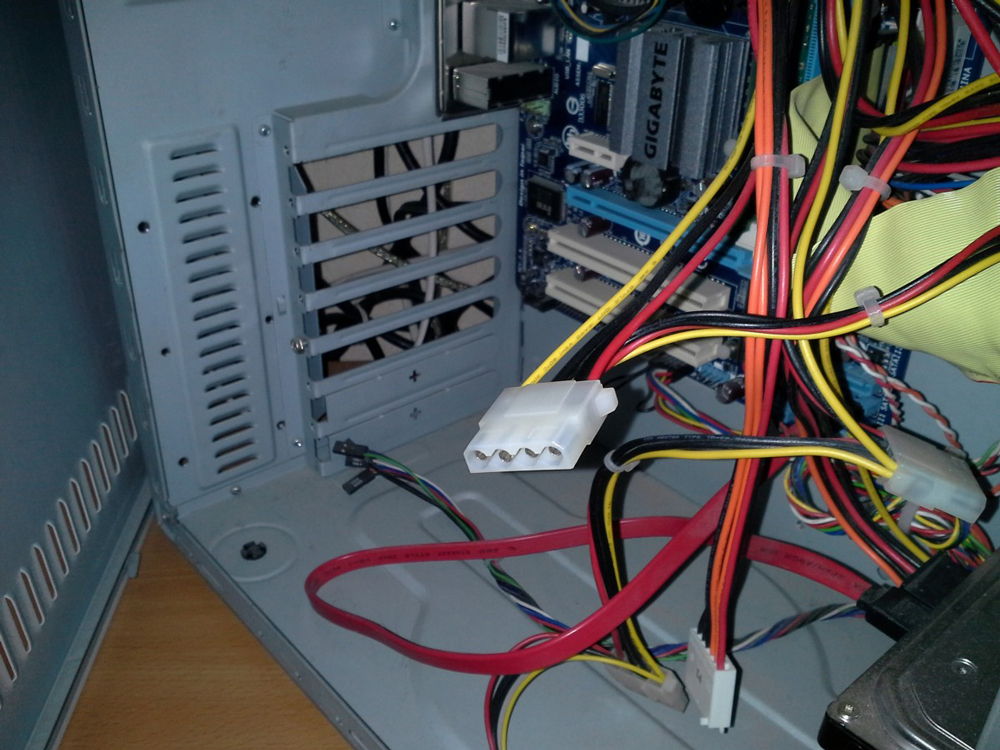

Чтобы подключить автомагнитолу к блоку питания, можно использовать любой разъём, однако, наиболее подходящим для этого считается разъём для жёстких дисков. Самый очевидный подход — отрезать разъём, а затем спаять контакты, но лучше сделать всё более удобно, а именно — сделать специальный переходник, который позволит использовать БП в дальнейшем для ПК.

Разберёмся с проводами и их назначением:

Красный — несёт напряжение в 5 В;
Жёлтый — имеет напряжение 12 В;
Чёрный — минус (земля).

Прежде чем начинать что-либо делать, нужно обязательно отключить блок питания от сети. Помимо этого, не будет лишним выполнить принудительную разрядку высоковольтных электролитических конденсаторов входного выпрямителя. Делается это следующим образом — параллельно контактам конденсатора подключите буквально на пару секунд резистор (100–200 кОм). При этом не держите резистор пальцами, чтобы не получить удар током. Делается это для того, чтобы избавиться от остаточного заряда в конденсаторе, который может быть опасен в случае случайного прикосновения к выводам.

Чтобы выполнить запуск БП без материнской платы, используйте самый крупный разъём, предназначенный как раз для этого. Если замкнуть минус и зелёный контакт, отвечающий за запуск блока питания, вы включите БП. При размыкании — выключите. Для этого можно воспользоваться простой булавкой. Красный провод магнитолы с маркировкой ACC необходимо скрутить вместе с жёлтым проводом 12 В.

Следующий шаг — сделать домашнюю колонку из автодинамиков. Купите какие-нибудь динамики, которые придутся вам по душе

Важно, чтобы они не были тяжёлыми. Например, это могут быть динамики из автомобиля

Теперь нужна коробка, в которую будет помещён динамик, чтобы создать полноценную колонку. Лучшим решением будет изготовить её из дерева, вырезав отверстие под динамик, но, если вы не желаете столько с этим возиться, воспользуйтесь обычной картонной коробкой. Только подберите коробку из более плотного картона. В случае, если сама коробка будет слишком маленькой, а ей стенки слишком тонкими, то в результате не будет никакой защиты от противофазы, что станет причиной отсутствия басов.

Для домашнего использования отлично подойдут автомагнитолы, к которым в комплекте идёт пульт дистанционного управления. В машине он ни к чему, а вот дома очень пригодится.

Выбор автомагнитолы

Также, существуют магнитофоны с DVD, МР3, с отсеком для USB или карты памяти, с экранами или без.

Как установить магнитолу Pioneer

Итак, выбор пал в пользу автомагнитолы Пионер. Стоит отметить, что подобные аудиосистемы снискали завидную популярность среди наших соотечественников во многом благодаря хорошим техническим показателям и простоте монтажа.

Представленная магнитола отвечает всем требованиям и стандартам, предъявляемым к современным аудиосистемам.

Рассмотрим наиболее подробно все особенности самостоятельной установки магнитолы на автомобиль.

Маркировка проводов

С целью упрощения монтажа любого электрооборудования, изоляция проводов окрашивается в определенный цвет. Таким образом, каждому цвету соответствует конкретные функциональные особенности подводных магистралей.

При подключении магнитолы нужно в первую очередь руководствоваться схемой подключения, прилагаемой в комплекте.

Помимо этого, в комплектацию магнитолы Пионер, как правило, входят 2 контактных штекера, в простонародье именуемые «фишки». Каждая фишка вмещает в себя 4 пары контактов.

Одна из фишек предназначена для подачи питания, другая же служит для подключения акустической системы. В том случае, если так называемая «фишка» отсутствует, не стоит отчаиваться. Её всегда можно приобрести в любом автомагазине.

Прежде чем приступать к непосредственному подключению магнитолы к сети автомобиля, необходимо разобраться в назначении каждого провода.

В большинстве своём цветовая гамма подводных линий магнитолы ограничивается следующими цветами:

Красный провод принято относить к питающей линии, подающей напряжение на магнитолу, при включенном зажигании.

Синяя изоляция указывает на плюсовой контакт, идущий на антенну приемника.

Желтый вывод является питающим выводом, подающим напряжение непосредственно от АКБ, через плавкий предохранитель.

Черный цвет сигнализирует о массовом выводе.

Все остальные провода, в зависимости от вида магнитолы отвечают за питание динамиков. Фиолетовый, белый, черный и зеленый – все они относятся к питающим линиям.

Аналогичная расцветка проводов с наличием черной полосы указывает на минусовую принадлежность данного провода.

Схема подключения

Самостоятельное подключение магнитолы не должно вызвать серьезных затруднений. Достаточно руководствоваться представленной ниже схеме и придерживаться ряда указаний и рекомендаций.

Несмотря на всю простоту монтажа, нередко возникают так называемые нештатные ситуации, когда не представляется возможным разобраться в расположении соответствующих контактов на штекере магнитолы.

В таких случаях, будет наиболее целесообразно обратиться к наглядной схеме штекера Пионер, где последовательно указаны все контакты. Каждое цифровое обозначение контакта на схеме соответствует цветовому оттенку определенного провода.

Важно помнить, что при фиксации проводов необходимо позаботиться об их надлежащей изоляции. Соседние провода не должны соприкасаться друг с другом токопроводящими поверхностями

Схема подключения магнитолы

Практически все современные автомобильные магнитолы применяют для подачи питания три провода желтого, красного и черного цвета. Минусу аккумулятора соответствует черный провод. Желтый является плюсом аккумуляторной батареи и питает силовые потребители энергии. Если по определенным причинам желтый провод испортился, необходимо его полностью поменять на новый соответствующего сечения. Красный провод является плюсом замка зажигания.

Подробная схема подключения автомагнитолы

Для начала стоит разобраться с подключением черного и желтого провода. Многие автомобилисты подсоединяют черный провод в первый свободный болт на массу, а желтый подключается от замка зажигания или прикуривателя. На самом деле этот способ неправильный.

Подсоединив эти провода к аккумулятору можно получить качественный звук большой мощности. Сами провода лучше всего брать многожильные, медные толщиной от 4-х кв. мм. Отступив 30-40 см., на желтом проводе устанавливается предохранитель на 10-20 А с хорошей изоляцией. Плюсовое значение имеет и красный провод, однако, соединять его требуется с замком зажигания. А если быть предельно точным, он подключается к цепи, на которую подается напряжение в положении ключа ACC.

Бывает, что автолюбители подключают вместе желтый и красный провод. Преимуществом таких действий является то, что аудиосистема постоянно работает и не зависит от включения или выключения зажигания. Конечно, минусом в этом случае будет то, что магнитола все время находится в режиме ожидания. Это повлияет на работу аккумулятора. Скорость разряда батареи увеличится. Этот показатель зависит от каждой отдельно взятой магнитолы, поэтому конкретно рассчитать, как быстро будет посажена батарея достаточно проблематично.

Пример установки автомагнитолы в автомобиль

Перед тем, как выбрать магнитолу, необходимо внимательно замерить штатное место, чтобы понять, какой тип колодки вмонтирован при аудио подготовке. Для этого, необходимо вытащить старую магнитолу, а если ее прежде не было, то вытащить декоративную заглушку.

Чтобы освободить отсек от магнитолы или заглушки, нужно применить специальный ключ, находящийся в автомобильном комплекте. Общепринятых стандартных ключей не существует, поэтому каждый разработчик вкладывает свой вид ключа в такой набор. Чтобы вынуть магнитолу, необходимо вставить ключ в отверстия на панели.

А для извлечения заглушки, предстоит поддевание по центру при помощи плоской отвертки. Чтобы избежать образования царапин и вмятин, под отвертку подкладывается какой-нибудь мягкий материал.

Заглушку закрепляют на 4 защелки, по паре с обеих горизонтальных сторон.

На примере автомобиля Hyundai видно, что установлена редкая колодка разъема, к которой сложно подобрать автомагнитолу.

Противоположная сторона колодки еще раз доказывает то, что подобрать недорогой вариант будет почти невозможно.

А вот антенный штекер относится к стандартным, поэтому к нему подойдут магнитолы различных брендов.

С учетом замеров, была подобрана магнитола китайского производства. Она оказалась на 3 мм меньше, чем отсек, но используя полоски резины, ее можно без труда остановить в штатное место.

С автомагнитолой в комплекте лежала проводка, разъем и табличные данные, где разными цветами были обозначены значения каждого проводка. Желтый провод имел предохранитель на 10А, который была вмонтирован в изолированный корпус. Чтобы подключение произвелось без затруднений, необходимо было приобрести специальный переходник, стоимость которого составляла почти половину суммы за магнитолу. Поэтому проще было припаять готовую колодку к проводам. Если нет возможности припаять, то можно просто скрутить проводки между собой. Во избежание ошибок при объединении проводки, можно воспользоваться табличкой.

После штатную колодку необходимо прикрепить к спаянным проводам, используя изоленту. Затем подключить автомагнитолу и протестировать ее.

В связи с тем, что размер магнитолы был меньше необходимого, на каждую сторону нужно будет приклеить полоски из резины не толще 1 мм. Это обеспечит оперативную обстановку и плотную посадку.

Если при тестировании заиграла музыка, значит, ошибок при монтаже автомагнитолы не произошло. Осталось установить ее в штатное место и с удовольствием использовать.

Что понадобится

Чтобы установить колонки к автомагнитоле, потребуется следующий список инструментов и предметов для взаимодействия с ними:

Плоскогубцы и другие инструменты, чтобы откусывать ненужные элементы изоляции и всего, что с ней связано. Можно использовать строительные ножницы, однако они быстро придут в негодность.
Перед установкой колонок покупают специальные кабели в качестве запасных средств. В зависимости от типа колонок эти кабели будут соединять интерфейсы устройств. Так, например, для простых колонок от музыкального центра подсоединяются провода с интерфейсом миниджек. Что касается всего остального, то нужно смотреть по ситуации, так как аппаратура может быть разной.
Нужно будет достать сами колонки, вытащив их из музыкального центра и превратив их в колонки для автомагнитолы. Они подключаются через интерфейсы. Этими интерфейсами являются mini jack, тюльпан или HDMI. Последний используется в продвинутых профессиональных устройствах.
Стоит присмотреться к нескольким тестовым аудиозаписям, чтобы можно было оперативно и быстро проверить работоспособность тех или иных устройств, если подключить их к ресиверу.

Смотрите » Как включить блютуз на магнитоле Pioneer (Пионер) и подключить телефон на Андроид

Возможные проблемы и как их решить

Во время использования магнитолы могут возникать проблемы, вызванные ошибками при подключении. Например, устройство не будет включаться из-за неправильного подсоединения цепей питания. При наличии предохранителя он перегорит в случае, если произошло короткое замыкание из-за небрежного обращения или подсоединения проводов питания к выводам колонок или сервисных устройств.

Чтобы решить эту проблему, следует выключить магнитолу, снять ее, осмотреть проводку и проверить подсоединение по цветам проводов. Затем подключенные неверно провода отсоединяются и вновь подключаются в соответствии с их назначением.

Если после включения устройства отсутствует звук, то следует поставить регулятор громкости в положение, отличающееся от нуля. Если магнитола внезапно отключается или высвечивается на дисплее сообщение об ошибке, то имеется утечка или короткое замыкание в акустической проводке. Чтобы справиться с этой проблемой, проверяется целостность изоляции и расположение проводов. Поврежденные кабели заменяются и отводятся от горячих и острых предметов.

Подключение динамиков

Процесс подключения динамиков требует особого внимания, поэтому обязательно сверьтесь с инструкцией. Обычно на клеммах динамиков присутствуют маркировки плюса и минуса. Чаще всего широкая клемма является плюсовой, а узкая – минусовой. Если в вашем автомобиле таких маркировок нет, воспользуйтесь простейшим тестером – батарейкой. Присоедините ее + и – к клеммам динамика и если диффузор двинется наружу, значит, вы определили фазировку правильно.

Есть еще один способ для определения фазировки. Для этого переведите весь звук на один из передних громкоговорителей и увеличьте громкость до максимума, пока не появятся заметные звуковые искажения. Сбалансируйте звук, для этого равномерно распределите громкость на левый и правый динамики. Если фазировка выполнена правильно, то общая громкость заметно увеличится. Если звук не стал громче или изменения едва заметны – это свидетельствует о неправильной фазировке и необходимости поменять местами провода на одном из динамиков. Точно также можно проверить и задние громкоговорители.

Важно! Обязательно проведите тест, так как при неправильном подключении вы рискуете потерять до 80% качества звука или вовсе вывести магнитолу из строя со временем. Если ваша магнитола обладает слабой мощностью, то она будет оснащена только плюсовыми проводами для каждого динамика

В этом случае минус динамиков подключается на общий минус аудио-установки

Если ваша магнитола обладает слабой мощностью, то она будет оснащена только плюсовыми проводами для каждого динамика. В этом случае минус динамиков подключается на общий минус аудио-установки.

О том, что магнитола подключена неправильно или «нежелательным» образом, вы узнаете по следующим признакам:

во время стоянки аккумулятор будет очень быстро разряжаться, причем до такого состояния, что машину будет невозможно завести;
во время прослушивания музыки, вы заметите, что магнитофон постоянно «заикается», а при увеличении громкости автомагнитола «самоотключается»;
при отключении питания все настройки исчезают.

Если вы заметили такие проблемы, то лучше проверить правильность подключения всех проводов.

Как установить автомагнитолу

Установка автомагнитолы чаще всего осуществляется в штатное место на передней панели автомобиля. В противном случае установка магнитолы выполняется с помощью специального крепления, которое можно сделать самому. Поскольку магнитолы 1 DIN наиболее распространены, посадочные места имеют высоту, подходящую для установки этих устройств. Под типоразмер 2 DIN потребуется дополнительная доработка приборной панели, чтобы установить в машину проигрыватель.

Следует проверить комплектацию устройства перед тем, как установить автомагнитолу, чтобы убедиться в наличии всех необходимых деталей. Установка штатной магнитолы производится с помощью специальной рамки, которая прилагается к устройству. Она используется для фиксации магнитолы в автомобиле. Вначале вынимается короб для мелких вещей, который стоит на штатном месте для монтажа. Затем вставляется метал лическая рамка.

Следующий этап установки автомагнитолы своими руками — это закрепление на посадочном месте. На задней стенке некоторых устройств имеется отверстие с резьбой. В него вкручивается шпилька, с помощью которой можно дополнительно закрепить проигрыватель. Для этого следует с обратной стороны приборной панели прикрепить специальную планку.

Чтобы установить нештатную магнитолу, потребуется проверить, какое крепление используется и подходит ли оно под посадочное место. Если на боковых стенках устройства есть отверстия с резьбой, то установка магнитолы на автомобиль осуществляется путем прикручивания к приборной панели болтами.
